ARM64 Linux 虚拟地址空间映射详解 (VA_BITS=48)

基于 linux-6.18 内核源码: arch/arm64/include/asm/memory.h, arch/arm64/include/asm/pgtable.h, arch/arm64/mm/mmu.c

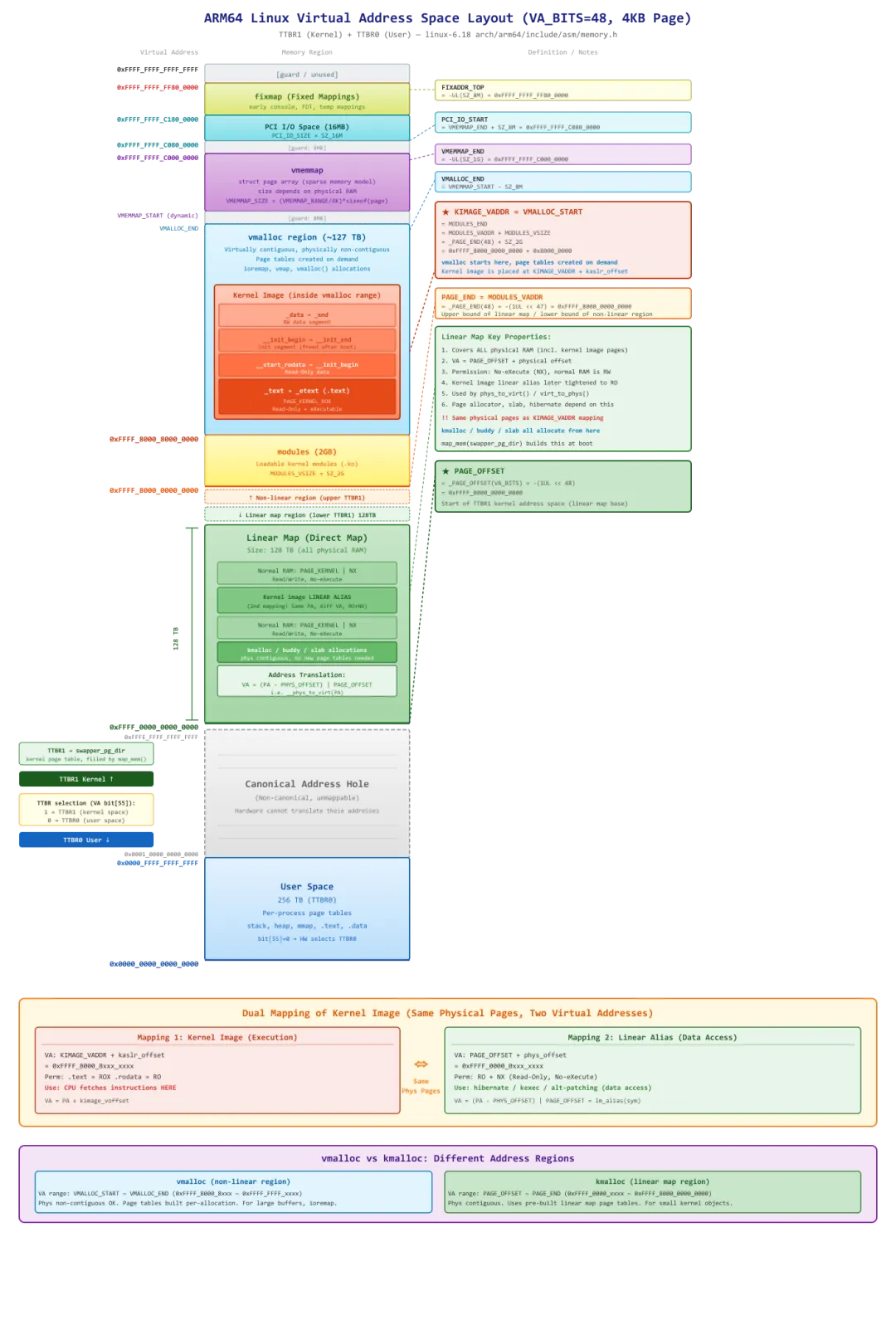

虚拟地址空间布局图:

1. 概述

ARM64 (AArch64) 架构使用 64 位虚拟地址空间，但硬件仅使用低位进行地址翻译。在 VA_BITS=48、4KB 页大小的配置下，可用虚拟地址范围为 2 x 256TB：

• 用户空间 (TTBR0): 0x0000_0000_0000_0000 ~ 0x0000_FFFF_FFFF_FFFF (256 TB)
• 内核空间 (TTBR1): 0xFFFF_0000_0000_0000 ~ 0xFFFF_FFFF_FFFF_FFFF (256 TB)
• 地址空洞 (Canonical Hole): 0x0001_0000_0000_0000 ~ 0xFFFE_FFFF_FFFF_FFFF (硬件无法翻译)

硬件通过虚拟地址的 bit[55] 选择翻译表基地址寄存器：

2. 内核虚拟地址空间布局

256TB 的内核地址空间 (TTBR1) 以 PAGE_END 为界，分为上下两半：

• 下半部 (PAGE_OFFSET ~ PAGE_END): 线性映射区 (direct map)，128 TB
• 上半部 (PAGE_END ~ 0xFFFF_FFFF_FFFF_FFFF): 非线性映射区 (modules, vmalloc, 内核镜像, vmemmap, PCI I/O, fixmap)

2.1 地址区域总览表 (从高到低)

2.2 核心宏定义推导链

arch/arm64/include/asm/memory.h 中的核心定义：

#define VA_BITS             (CONFIG_ARM64_VA_BITS)       // 48#define _PAGE_OFFSET(va)    (-(UL(1) << (va)))           // -(1<<48) = 0xFFFF_0000_0000_0000#define PAGE_OFFSET         (_PAGE_OFFSET(VA_BITS))#define _PAGE_END(va)       (-(UL(1) << ((va) - 1)))     // -(1<<47) = 0xFFFF_8000_0000_0000#define MODULES_VADDR       (_PAGE_END(VA_BITS_MIN))     // 0xFFFF_8000_0000_0000#define MODULES_VSIZE       (SZ_2G)                      // 0x8000_0000#define MODULES_END         (MODULES_VADDR + MODULES_VSIZE)  // 0xFFFF_8000_8000_0000#define KIMAGE_VADDR        (MODULES_END)                // 0xFFFF_8000_8000_0000

arch/arm64/include/asm/pgtable.h 中的补充定义：

#define VMALLOC_START       (MODULES_END)                // = KIMAGE_VADDR#define VMALLOC_END         (VMEMMAP_START - SZ_8M)

3. 线性映射区 (Linear Map / Direct Map)

3.1 定义与作用

线性映射区是从 PAGE_OFFSET 开始、大小为 128TB 的连续虚拟地址区间，将全部物理 RAM 按固定偏移映射进来：

// arch/arm64/include/asm/memory.h#define __phys_to_virt(x)   ((unsigned long)((x) - PHYS_OFFSET) | PAGE_OFFSET)#define __lm_to_phys(addr)  (((addr) - PAGE_OFFSET) + PHYS_OFFSET)

给定物理地址 PA，其线性映射虚拟地址为：

VA = (PA - PHYS_OFFSET) | PAGE_OFFSET

这是 phys_to_virt()、virt_to_phys()、__va()、__pa() 等函数的基础。

3.2 建立过程：map_mem()

线性映射在早期启动阶段由 paging_init() -> map_mem(swapper_pg_dir) 建立（位于 arch/arm64/mm/mmu.c）：

void __init paging_init(void){    map_mem(swapper_pg_dir);   // 建立线性映射    memblock_allow_resize();    create_idmap();            // 建立恒等映射    declare_kernel_vmas();     // 注册内核 VMA}

map_mem() 的执行分为以下步骤：

第一步：临时将内核镜像区域 [_text, __init_begin) 标记为 NOMAP：

memblock_mark_nomap(kernel_start, kernel_end - kernel_start);

目的是防止通用循环为内核代码/只读数据段创建可写别名。

第二步：以 PAGE_KERNEL | NX 权限映射所有其他物理 RAM：

for_each_mem_range(i, &start, &end) {    __map_memblock(pgdp, start, end, pgprot_tagged(PAGE_KERNEL), flags);}

flags 包含 NO_EXEC_MAPPINGS —— 线性映射区永远不可执行。

第三步：单独映射内核镜像区域，使用受控权限：

__map_memblock(pgdp, kernel_start, kernel_end,               PAGE_KERNEL, NO_CONT_MAPPINGS);memblock_clear_nomap(kernel_start, kernel_end - kernel_start);

这创建了内核镜像的线性别名（详见第 4 节），初始为可写（用于 alternative patching 指令修补），后续收紧为只读。

第四步（启动后期）：mark_linear_text_alias_ro() 去除写权限：

void __init mark_linear_text_alias_ro(void){    update_mapping_prot(__pa_symbol(_text), (unsignedlong)lm_alias(_text),                        (unsignedlong)__init_begin - (unsignedlong)_text,                        PAGE_KERNEL_RO);}

3.3 线性映射区的重要性

• 页分配器 (buddy)：返回的地址在线性映射区。kmalloc() 和 slab 分配器在此工作。
• phys_to_virt() / virt_to_phys()：仅适用于线性映射区地址。
• 休眠 / kexec：通过线性别名以数据方式访问内核内存页。
• DMA：驱动通过 virt_to_phys() 获取 DMA 一致性缓冲区的物理地址。

4. 内核镜像的双重映射

这是 ARM64 内存布局中最重要的概念之一：内核镜像的物理页面拥有两套不同的虚拟地址映射，权限各不相同。

4.1 映射 1：执行映射（位于 KIMAGE_VADDR 附近）

由早期启动代码 head.S 创建。内核从这里执行代码。

4.2 映射 2：线性别名（位于 PAGE_OFFSET 区域）

由 map_mem() 创建。同一物理页在线性映射区再次出现。

4.3 为什么需要两套映射？

当 map_mem() 把所有物理 RAM 映射到线性映射区时，内核镜像所在的物理页不可避免地也被包含在内。如果和普通 RAM 一样以 PAGE_KERNEL（可读写）权限映射，就会为只读的内核代码段创建一个可写别名 —— 这是安全隐患（违反 W^X 策略）。

解决方案采用三阶段处理：

1. 跳过：在通用 RAM 映射循环中，先用 memblock_mark_nomap 跳过内核镜像区域
2. 单独映射：以 PAGE_KERNEL + NO_CONT_MAPPINGS 单独映射内核镜像（暂时允许写入，用于 alternative patching）
3. 收紧权限：patching 完成后，mark_linear_text_alias_ro() 将权限收紧为 PAGE_KERNEL_RO

4.4 两套映射之间的地址转换

// include/linux/mm.h#define lm_alias(x)    __va(__pa_symbol(x))

给定一个内核符号地址（映射 1），lm_alias() 将其转换为线性映射地址（映射 2）：

1. __pa_symbol(x)：将内核镜像虚拟地址转为物理地址（使用 kimage_voffset）
2. __va(pa)：将物理地址转为线性映射虚拟地址（使用 PAGE_OFFSET）

举例（假设 PHYS_OFFSET=0x4000_0000，无 KASLR）：

_text 物理地址:         0x4100_0000映射 1 (执行映射):      0xFFFF_8000_8100_0000  (= PA + kimage_voffset)映射 2 (线性别名):      0xFFFF_0000_0100_0000  (= (PA - PHYS_OFFSET) | PAGE_OFFSET)lm_alias(_text) = 0xFFFF_0000_0100_0000

两个虚拟地址之间的差距约为 128TB + 2GB，但指向同一块物理内存。

4.5 __virt_to_phys() 如何区分两种映射

// arch/arm64/include/asm/memory.h#define __virt_to_phys_nodebug(x) ({phys_addr_t __x = (phys_addr_t)(__tag_reset(x));    __is_lm_address(__x) ? __lm_to_phys(__x) : __kimg_to_phys(__x);})

内核通过 __is_lm_address() 判断虚拟地址属于哪套映射：

• 若在线性映射区范围（PAGE_OFFSET ~ PAGE_END）：用 __lm_to_phys()（减去 PAGE_OFFSET，加上 PHYS_OFFSET）
• 否则（内核镜像范围）：用 __kimg_to_phys()（减去 kimage_voffset）

5. vmalloc 与 kmalloc：不同的地址区间

5.1 vmalloc —— 非线性映射区

// arch/arm64/include/asm/pgtable.h#define VMALLOC_START   (MODULES_END)           // = 0xFFFF_8000_8000_0000#define VMALLOC_END     (VMEMMAP_START - SZ_8M) // 接近 0xFFFF_FFFF_xxxx_xxxx

5.2 kmalloc —— 线性映射区

5.3 对比总结

6. 其他关键区域

6.1 fixmap (固定映射区)

• 地址：0xFFFF_FFFF_FF80_0000 附近 (FIXADDR_TOP)
• 用途：编译时确定的固定虚拟地址，用于早期启动映射（FDT 设备树、早期控制台、临时 I/O 映射）。在完整的页分配器上线之前即可使用。

6.2 vmemmap

• 地址：上界为 0xFFFF_FFFF_C000_0000 (VMEMMAP_END)
• 用途：struct page 的虚拟数组，服务于稀疏内存模型 (sparse memory model)。每个物理页帧都有对应的 struct page，可通过 vmemmap[pfn] 直接访问。

6.3 modules (模块加载区)

• 地址：0xFFFF_8000_0000_0000 ~ 0xFFFF_8000_8000_0000 (2GB)
• 用途：可加载内核模块 (.ko) 的映射区域。2GB 范围确保模块可以使用直接跳转指令 (B/BL) 到达内核符号。

6.4 idmap (恒等映射)

不属于虚拟地址布局的一部分，但在上下文中很重要：

• 由 paging_init() 中的 create_idmap() 创建
• 映射 VA == PA（虚拟地址等于物理地址），仅覆盖一小段代码 (__idmap_text_start ~ __idmap_text_end)
• 用于开启/关闭 MMU、CPU 挂起/恢复、KPTI 页表切换等场景
• 存储在独立的页表 idmap_pg_dir 中，临时加载到 TTBR0

7. 启动流程：地址空间的建立过程

head.S (早期启动)  |  |-- 在 swapper_pg_dir 中创建初始内核镜像映射  |   (将 _text ~ _end 映射到 KIMAGE_VADDR，可执行)  |  |-- 开启 MMU，跳转到 start_kernel()  |  vpaging_init()  |  |-- map_mem(swapper_pg_dir)  |     |-- 将所有 RAM 映射到线性映射区 (PAGE_OFFSET 区域)  |     |-- 对内核镜像线性别名做特殊处理  |     '-- 映射 KFENCE 池 (如启用)  |  |-- memblock_allow_resize()  |  |-- create_idmap()  |     '-- 在 idmap_pg_dir 中建立恒等映射  |  '-- declare_kernel_vmas()        '-- 注册内核各段为早期 VMA              (_text, _rodata, _init, _data)  ... 启动后期 ...mark_linear_text_alias_ro()  '-- 将内核代码段的线性别名权限收紧为 PAGE_KERNEL_ROmark_rodata_ro()  '-- 将内核镜像映射中的 .rodata 段标记为只读

8. 总览图

完整的图形化布局请查看文档开头的图片，或直接打开 arm64_va_space_48bit.png。

以下为 ASCII 文本版简图：

0xFFFF_FFFF_FFFF_FFFF  +-------------------------+                       | 保护页                   |0xFFFF_FFFF_FF80_0000  | fixmap 固定映射           |  FIXADDR_TOP                       | PCI I/O (16MB)           |0xFFFF_FFFF_C000_0000  | vmemmap                  |  VMEMMAP_END                       | [保护间隔 8MB]            |          (动态)       | vmalloc (~127TB)          |  VMALLOC_END                       |   +-------------------+  |                       |   | 内核镜像           |  |  (映射1: 执行映射)                       |   | .text (只读+可执行) |  |                       |   | .rodata (只读)     |  |                       |   | .init (启动后释放)  |  |                       |   | .data (可读写)     |  |                       |   +-------------------+  |0xFFFF_8000_8000_0000  | modules 模块区 (2GB)      |  KIMAGE_VADDR = VMALLOC_START0xFFFF_8000_0000_0000  |===========================|  PAGE_END = MODULES_VADDR                       | 线性映射区 (128TB)         |                       |   普通 RAM (可读写, NX)    |                       |   内核镜像线性别名         |  (映射2: 数据访问)                       |     (只读, 不可执行)       |                       |   kmalloc/slab 分配在此    |0xFFFF_0000_0000_0000  +-------------------------+  PAGE_OFFSET                       |                         |                       |   地址空洞                |                       |   (Canonical Hole)       |                       |                         |0x0000_FFFF_FFFF_FFFF  +-------------------------+                       | 用户空间 (256TB)          |  TTBR00x0000_0000_0000_0000  +-------------------------+
