从 MCU 到 Linux:机器人嵌入式文件系统选型指南

STM32 裸机和 Linux 系统，"存文件"完全是两套世界。MCU 选 LittleFS 还是 FatFS？NOR Flash 用 SquashFS 还是 UBIFS？本文从裸机→RTOS→Linux 全栈覆盖，附制作命令和决策流程，给你一点点参考。

一、存储介质与层级关系

选文件系统之前，必须先搞清楚四层关系：

┌─────────────────────────────────────────────────────────────┐│  第一层：应用进程                                            ││  读写文件：open("/data/config.txt")                          │├─────────────────────────────────────────────────────────────┤│  第二层：文件系统（ext4 / UBIFS / FAT32 / LittleFS）          ││  负责：目录结构、权限管理、断电安全                          │├─────────────────────────────────────────────────────────────┤│  第三层：存储管理层（UBI / FTL）                            ││  UBI：NAND 专用，统一处理坏块+磨损均衡                       ││  FTL：eMMC/SD 卡内置，屏蔽坏块（对 Linux 透明）            │├─────────────────────────────────────────────────────────────┤│  第四层：物理介质                                          ││  NOR Flash / NAND Flash / eMMC / SD / RAM                 │└─────────────────────────────────────────────────────────────┘

1.1 存储介质对比

⚠️ JFFS2/YAFFS2 已淘汰：JFFS2 仍在内核但无活跃开发，YAFFS2 已移出主线内核。新项目统一用 SquashFS+overlay（NOR）和 UBI+UBIFS（NAND）。

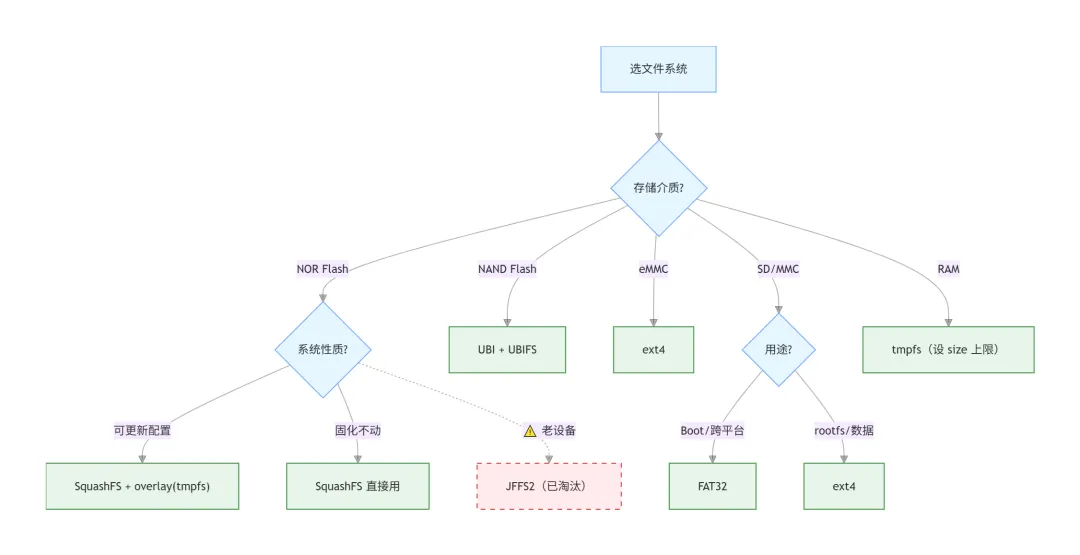

1.2 存储介质与文件系统关系图

选型：NOR → SquashFS+overlay，NAND → UBI+UBIFS，eMMC → ext4，SD → FAT32(boot)+ext4，RAM → tmpfs。

二、MCU / RTOS 文件系统

MCU（STM32 / ESP32 / GD32 等）没有 Linux 内核，文件系统是纯软件库，直接操作 Flash 或 SD 卡。

2.1 LittleFS（MCU 首选）

定位：NOR Flash 专用，掉电安全 + 磨损均衡。GitHub 6.6k+ stars，ESP-IDF、Zephyr RTOS 均已官方集成。

为什么不是 FatFS：FatFS 断电可能导致文件损坏（无掉电保护、无磨损均衡）。LittleFS 靠 COW（Copy-on-Write）机制保证数据一致性。

# ===== 宿主机：制作镜像（可选，一般直接在 MCU 上格式化）=====sudo apt install littlefs-fuse# 调试时可用 FUSE 挂载查看镜像内容lfs --block_size=4096 --read_size=16 --prog_size=16 littlefs_image.bin /mnt

// ===== 目标板：ESP-IDF 使用 LittleFS =====// CMakeLists.txtidf_component_register(SRCS "main.c" REQUIRES esp_littlefs)// partitions.csv（定义存储分区）# Name,   Type, SubType,  Offset,  Sizemydata,   data, spiffs,   0x210000, 0x100000// main.c：挂载和读写esp_vfs_littlefs_conf_t conf = {    .base_path = "/littlefs",    .partition_label = "mydata",    .format_if_mount_failed = true};esp_vfs_littlefs_register(&conf);// 正常读写文件（和标准 C 库完全一样）FILE *f = fopen("/littlefs/config.txt", "w");fprintf(f, "auto_start=1\n");fclose(f);

2.2 FatFS（兼容王者）

定位：SD 卡 / MMC 专用，唯一优势是MCU 上写的文件 SD 卡拔下来插电脑就能读。

⚠️ 代价：没有掉电保护、没有磨损均衡。断电时如果正在写 FAT 表，整个文件系统可能损坏。频繁写入会加速 SD 卡物理损坏。

// ===== 目标板：STM32 HAL + FatFS =====// CubeMX 勾选 FATFS → SD Card → 自动生成代码FATFS fs;f_mount(&fs, "", 1);f_open(&file, "log.txt", FA_WRITE | FA_CREATE_ALWAYS);f_printf(&file, "motor_speed=%d\n", 1500);f_close(&file);

2.3 SPIFFS / NVS / FileX（补充方案）

2.4 MCU 选型速查

MCU 文件系统选型（裸机/RTOS）：════════════════════════════════════════════NOR Flash（内置）     →  LittleFS（首选）NOR Flash（ESP8266老）→  SPIFFS（仅维护）SD Card               →  FatFS（兼容PC）SD Card + 掉电要求    →  FileX + LevelX纯配置键值             →  NVS（ESP32）════════════════════════════════════════════

LittleFS 和 FatFS 不是互斥的——ESP32 项目通常是 LittleFS 存配置 + FatFS 管 SD 卡，各司其职。

三、Linux 文件系统拆解

3.1 SquashFS（只读镜像）

定位：固件系统分区专用。只读、压缩（LZ4/XZ/ZSTD）、挂载极快。

澄清：SquashFS 本身是只读文件系统（第二层），它必须跑在具体的物理介质或管理层之上：

• NOR Flash：直接使用 SquashFS
• NAND Flash：必须先有 UBI 层
• eMMC：直接使用 SquashFS

OpenWrt 的 /rom 就是 SquashFS（原始镜像），/overlay 是可写层，两者叠加后呈现给用户的是一个"可写系统"，但 /rom 本身从未被修改。

# ===== 宿主机：制作 SquashFS 镜像 =====sudo apt install -y squashfs-tools# 制作镜像mksquashfs ./rootfs rootfs.squashfs -comp xz -b 256K# 参数说明：# -comp xz    : 压缩算法（xz 压缩率高，lz4 解压快）# -b 256K     : 数据块大小# -e "*.tmp"  : 排除指定文件# 挂载验证（宿主机操作）sudo mount -t squashfs -o loop rootfs.squashfs /mnt

正常输出示例：

Parallel mksquashfs: Using 4 processorsCreating 4.0 filesystem on rootfs.squashfs, block size 262144.Filesystem size 3847.23 Kbytes (3.76 Mbytes)    50.23% of uncompressed filesystem size (7658.91 Kbytes)

3.2 JFFS2（NOR Flash 可写层）⚠️

定位：NOR Flash 可读写分区，存放持久化配置。⚠️ 已淘汰：仍在内核但无活跃开发，大容量 NOR（>32MB）挂载极慢。

# ===== 宿主机：制作 JFFS2 镜像 =====sudo apt install -y mtd-utils# -s 页大小 -e 擦除块大小，必须与实际 Flash 芯片一致mkfs.jffs2 -r ./config_dir -o config.jffs2 -s 256 -e 65536 --little-endian

参数获取方法：

# ===== 目标板：查看 MTD 参数（用于填充上方 mkfs.jffs2 参数）=====cat /proc/mtdmtdinfo /dev/mtd0

页大小和擦除块大小从芯片规格书或 mtdinfo 输出中获取。

3.3 YAFFS2（NAND Flash 可写层）⚠️

定位：NAND Flash 可读写文件系统。⚠️ 已淘汰：Linux 3.10 起移出主线内核，新项目用 UBI+UBIFS 替代。

# ===== 宿主机：编译 YAFFS2 工具（工具不在 Ubuntu 官方仓库）=====git clone https://github.com/aleph1/yaffs2.gitcd yaffs2/utils && make# 制作镜像（2048 = NAND 页大小，需匹配 Flash 芯片）./mkyaffs2image ./rootfs rootfs.yaffs2 2048

3.4 UBI + UBIFS（NAND 全能方案）

定位：

• UBI：NAND Flash 管理层（第三层），统一处理坏块+磨损均衡
• UBIFS：跑在 UBI 之上的可读写文件系统（第二层）

当前嵌入式 NAND 方案的唯一主流选择。Buildroot、Yocto 默认推荐。

# ===== 宿主机：制作 UBIFS + UBI 镜像 =====sudo apt install -y mtd-utils# === 第一步：制作 UBIFS 镜像 ===mkfs.ubifs -r ./rootfs -o rootfs.ubifs \    -m 4096 -e 253952 -c 2000 \    -x lzo -F# 参数说明：# -m 4096    : 最小 I/O 单元（从 mtdinfo "Minimum input/output unit size" 获取）# -e 253952  : 逻辑擦除块大小 = 物理擦除块 - UBI 开销# -c 2000     : 最大逻辑擦除块数（从 mtdinfo "Amount of eraseblocks" 获取）# -x lzo     : 压缩算法（lzo 解压快，zlib 压缩率高）# -F         : 第一次挂载时自动修复空闲空间# === 第二步：打包为 UBI 镜像 ===cat > ubinize.cfg << EOF[ubifs]mode=ubiimage=rootfs.ubifsvol_id=0vol_type=dynamicvol_name=rootfsvol_flags=autoresizeEOFubinize -o rootfs.ubi -m 4096 -p 256KiB ubinize.cfg

正常输出示例：

mkfs.ubifs: creating UBIFS image...UBIFS filesystem: rootfs.ubifs, UBI device 0, volume 0    min. I/O unit size: 4096 bytes    logical eraseblock size: 253952 bytes    file system size: 491101184 bytes (468.3 MiB)

3.5 FAT32（通用兼容格式）

定位：SD/MMC 卡通用格式，boot 分区首选。可读写、Windows/Linux/macOS 全通吃。

⚠️ 代价：无磨损均衡，频繁写入会加速 SD 卡损坏；单文件最大 4GB。

# ===== 宿主机：制作 FAT32 镜像 =====sudo apt install -y dosfstools# 方式1：直接格式化 SD 卡分区sudo mkfs.vfat -F 32 -n BOOT /dev/sdc1# 方式2：制作 FAT32 镜像文件dd if=/dev/zero of=fat32.img bs=1M count=100mkfs.vfat -F 32 fat32.img# -F 32    : FAT 类型（12/16/32）# -n BOOT  : 卷标名称

3.6 ext4（大容量全能方案）

定位：eMMC / SD 大容量首选，嵌入式 Linux 主力文件系统。可读写、日志保障断电安全、支持权限管理。

# ===== 宿主机：制作 ext4 镜像 =====sudo apt install -y e2fsprogs# 方式1：直接格式化分区sudo mkfs.ext4 -L rootfs /dev/sdc2# 方式2：制作 ext4 镜像文件（嵌入式常用）dd if=/dev/zero of=rootfs.ext4 bs=1M count=512mkfs.ext4 -L rootfs -d ./rootfs rootfs.ext4# 参数说明：# -L rootfs        : 卷标# -d ./rootfs      : 预填充目录内容到镜像# -T small         : 小文件系统优化（增加 inode 密度）# -m 1             : 保留块比例（默认5%，嵌入式建议1%）

3.7 tmpfs（内存极速方案）

定位：纯内存运行，快启系统的运行时文件。读写极快、掉电即失、重启清空。

统一用 tmpfs（可设 size 上限防 OOM）。⚠️ ramfs 无限制、危险，直接忽略。

# ===== 目标板：挂载 tmpfs（设 size 上限，推荐）=====sudo mount -t tmpfs tmpfs /mnt/tmpfs -o size=64M# ===== 目标板：查看当前挂载的 tmpfs ======mount | grep tmpfsdf -h | grep tmpfs

四、对比总表

⚠️ 淘汰标记统一：JFFS2（维护停滞）、YAFFS2（移出主线内核）、ramfs（无限制危险）——新项目一律不碰。

五、决策流程图

六、常见选型踩坑

调试命令：

# ===== 目标板：查看当前挂载的文件系统 =====mount | grep -E "squashfs|ubifs|ext4|fat|tmpfs"# ===== 目标板：查看 MTD 分区布局及物理参数（mkfs 参数来源）=====cat /proc/mtdmtdinfo /dev/mtd0# ===== 宿主机：查看镜像文件信息 =====unsquashfs -s rootfs.squashfsdumpe2fs rootfs.ext4

七、总结

JFFS2 / YAFFS2 / ramfs —— 新项目一律不碰。
