从 devfs 到 sysfs:Linux 设备文件系统演化

一、前言

1.1 业务场景

在操作系统这座城市中，设备文件系统就像城市里的设备登记处。每一个硬件设备（硬盘、串口、鼠标等）都需要在登记处有一个唯一的身份标识，这样应用程序才能找到并使用它们。

🏙️ 城市类比：

• 早期的设备管理就像手写的户籍本，静态定义所有设备文件
• devfs 就像第一个自动化的设备登记处，设备出现时自动登记
• sysfs+udev 就像现代化的智能设备管理系统，设备信息和登记分离

1.2 应用价值

设备文件系统的重要性体现在：

• 统一设备访问：应用程序通过标准的 open/read/write 系统调用访问硬件
• 设备自动发现：系统启动或热插拔时自动创建设备文件
• 权限管理：通过文件系统权限控制设备访问

1.3 驱动定位

Linux 设备文件系统经历了三代演化：

1. 静态设备文件：使用 MAKEDEV 手动创建
2. devfs：内核态设备文件系统（已废弃）
3. sysfs + udev：现代方案，内核导出信息，用户态创建设备文件

二、协议层深入解析

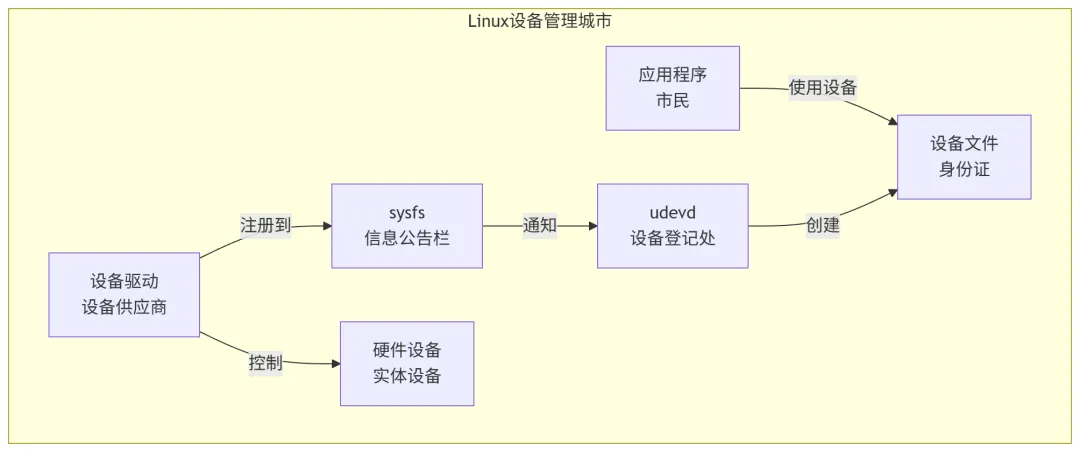

🏙️ 城市类比导入

让我们将设备文件系统比作城市的设备管理局：

2.1 设备号规范

Linux 使用 主设备号（major） 和 次设备号（minor） 标识设备：

// include/linux/types.htypedef u32 dev_t;#define MAJOR(dev)      ((unsigned int) ((dev) >> 20))#define MINOR(dev)      ((unsigned int) ((dev) & 0xfffff))#define MKDEV(ma,mi)    (((ma) << 20) | (mi))

城市类比：主设备号像公交车线路号，次设备号像线路上的具体站点。

2.2 虚拟文件系统协议

设备文件系统本质是 VFS（虚拟文件系统）的一种实现，关键协议包括：

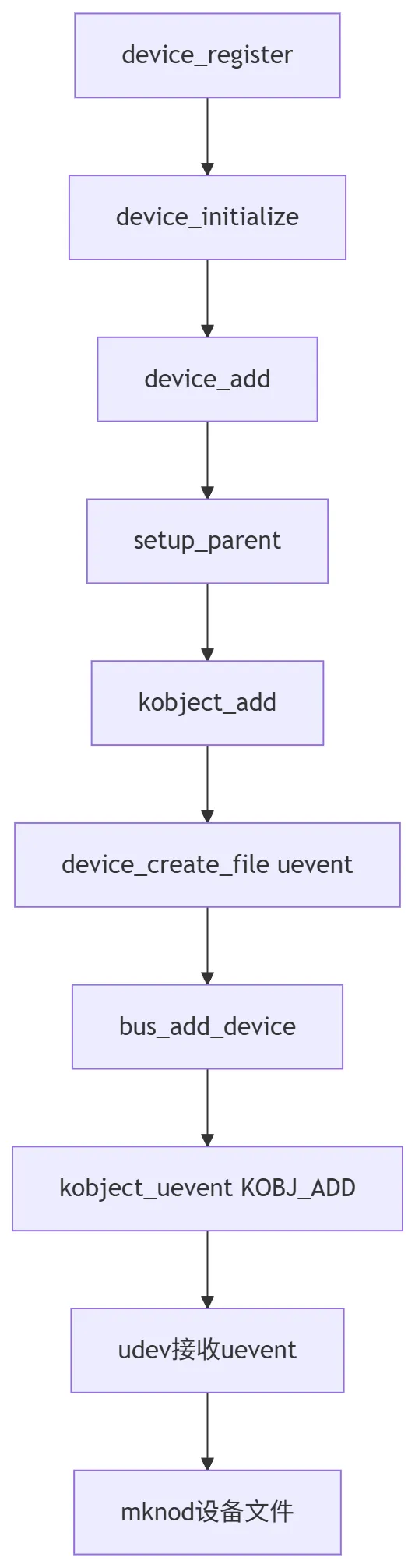

2.3 时序分析：设备创建流程

三、内核核心层剖析

3.1 核心数据结构

🏙️ 数据结构城市类比表

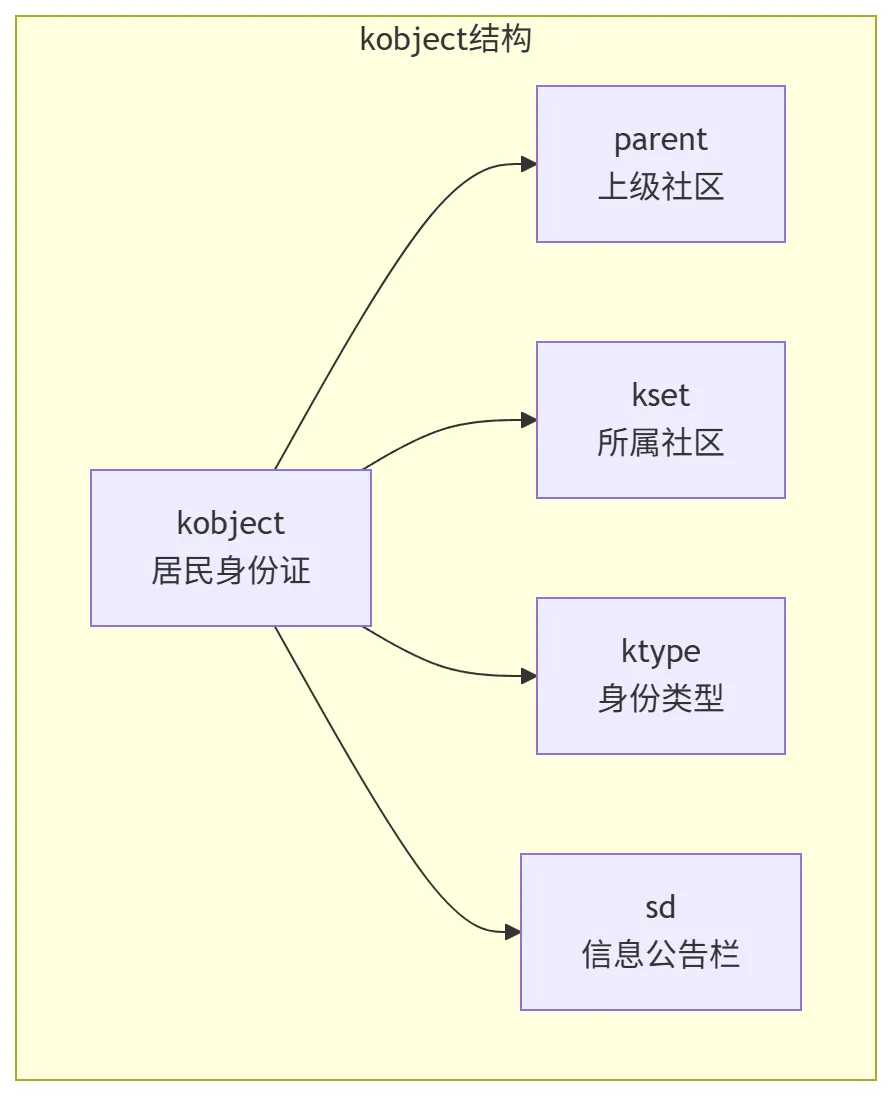

3.1.1 struct kobject

// include/linux/kobject.hstructkobject {constchar      *name;structlist_headentry;structkobject      *parent;structkset     *kset;structkobj_type    *ktype;structkernfs_node  *sd;/* sysfs directory entry */structkrefkref;#ifdef CONFIG_DEBUG_KOBJECT_RELEASEstructdelayed_workrelease;#endifunsignedint state_initialized:1;unsignedint state_in_sysfs:1;unsignedint state_add_uevent_sent:1;unsignedint state_remove_uevent_sent:1;unsignedint uevent_suppress:1;};

城市类比：这就像城市里每个居民都有的身份证，包含名字、所属社区、身份类型等信息。

3.1.2 struct device

// include/linux/device.hstructdevice {structdevice       *parent;structdevice_private   *p;structkobjectkobj;constchar      *init_name;conststructdevice_type *type;structmutexmutex;structbus_type *bus;structdevice_driver *driver;void        *platform_data;void        *driver_data;structdev_links_infolinks;structdev_pm_infopower;dev_t           devt;    u32         id;structclass        *class;conststructattribute_group **groups;void    (*release)(struct device *dev);};

城市类比：这是设备的完整档案，包含所属公交公司（bus）、司机（driver）、档案编号（devt）等。

3.2 核心 API 解析

3.2.1 sysfs 文件创建

// fs/sysfs/file.cintsysfs_create_file(struct kobject *kobj, const struct attribute *attr){return sysfs_create_file_ns(kobj, attr, NULL);}intsysfs_create_file_ns(struct kobject *kobj, const struct attribute *attr,constvoid *ns){structkernfs_node *parent;int error;if (!kobj || !kobj->sd || !attr)return -EINVAL;    parent = kobj->sd;    error = kernfs_create_file_ns(parent, attr->name, attr->mode,                      attr->size, sysfs_file_operations, attr,                      ns);return error;}

城市类比：这就像在信息公告栏（sysfs）上张贴一张新公告（属性文件）。

3.3 核心流程分析

四、驱动实现详解

4.1 驱动架构设计

🏙️ 城市类比：

• 驱动架构就像城市的设备安装公司
• 设备注册流程像新设备接入电网
• uevent 通知就像安装完成的公告

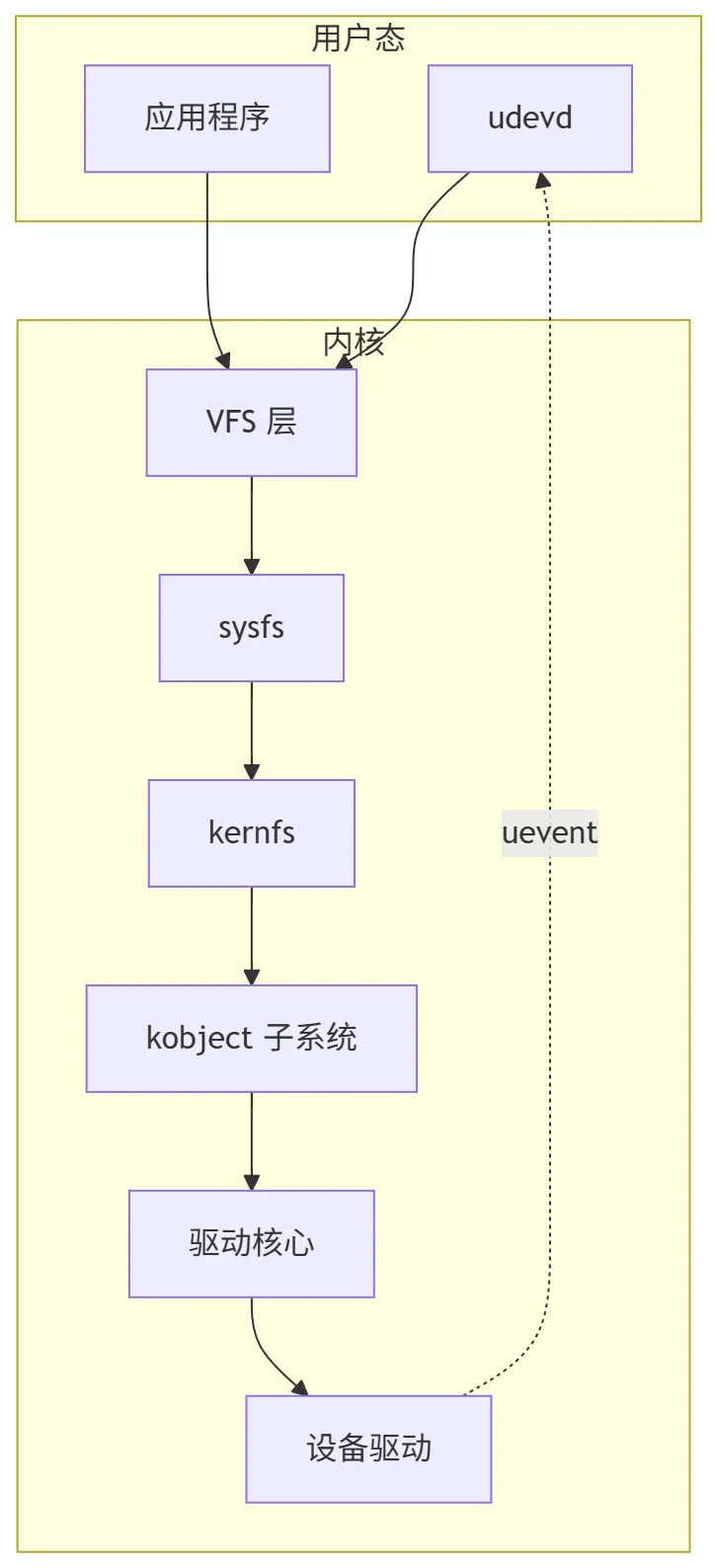

4.1.1 sysfs 架构

4.2 关键函数实现

4.2.1 简单字符设备驱动示例

#include<linux/module.h>#include<linux/fs.h>#include<linux/device.h>#include<linux/cdev.h>#include<linux/uaccess.h>#define DEVICE_NAME "simple_dev"#define CLASS_NAME "simple_class"staticint major;staticstructclass* simple_class = NULL;staticstructdevice* simple_device = NULL;staticstructcdevsimple_cdev;staticintsimple_open(struct inode *inode, struct file *file){    pr_info("simple_dev: open() called\n");return0;}staticssize_tsimple_read(struct file *file, char __user *buffer,size_t len, loff_t *offset){char msg[] = "Hello from simple device!\n";int msg_len = sizeof(msg);if (*offset >= msg_len)return0;if (*offset + len > msg_len)        len = msg_len - *offset;if (copy_to_user(buffer, msg + *offset, len))return -EFAULT;    *offset += len;return len;}staticconststructfile_operationssimple_fops = {    .owner = THIS_MODULE,    .open = simple_open,    .read = simple_read,};staticint __init simple_init(void){int err;dev_t dev;    err = alloc_chrdev_region(&dev, 0, 1, DEVICE_NAME);if (err < 0)return err;    major = MAJOR(dev);    simple_class = class_create(CLASS_NAME);if (IS_ERR(simple_class))goto unregister_chrdev;    cdev_init(&simple_cdev, &simple_fops);    simple_cdev.owner = THIS_MODULE;    err = cdev_add(&simple_cdev, dev, 1);if (err)goto destroy_class;    simple_device = device_create(simple_class, NULL, dev, NULL, DEVICE_NAME);if (IS_ERR(simple_device))goto del_cdev;return0;del_cdev:    cdev_del(&simple_cdev);destroy_class:    class_destroy(simple_class);unregister_chrdev:    unregister_chrdev_region(MKDEV(major, 0), 1);return err;}staticvoid __exit simple_exit(void){dev_t dev = MKDEV(major, 0);    device_destroy(simple_class, dev);    cdev_del(&simple_cdev);    class_destroy(simple_class);    unregister_chrdev_region(dev, 1);}module_init(simple_init);module_exit(simple_exit);MODULE_LICENSE("GPL");MODULE_AUTHOR("Example");MODULE_DESCRIPTION("Simple character device driver");

4.3 sysfs 属性实现

#include<linux/device.h>staticssize_tmy_attr_show(struct device *dev,                          struct device_attribute *attr,char *buf){return sysfs_emit(buf, "Hello from sysfs\n");}staticssize_tmy_attr_store(struct device *dev,                           struct device_attribute *attr,constchar *buf, size_t count){    pr_info("Received: %.*s\n", (int)count, buf);return count;}staticDEVICE_ATTR_RW(my_attr);staticintmy_probe(struct platform_device *pdev){int ret;    ret = device_create_file(&pdev->dev, &dev_attr_my_attr);if (ret)return ret;return0;}staticintmy_remove(struct platform_device *pdev){    device_remove_file(&pdev->dev, &dev_attr_my_attr);return0;}

五、代码实现与分析

5.1 完整驱动代码

// simple_char_dev.c#include<linux/module.h>#include<linux/fs.h>#include<linux/device.h>#include<linux/cdev.h>#include<linux/uaccess.h>#include<linux/slab.h>#define DEVICE_NAME "simple_char_dev"#define CLASS_NAME "simple_char_class"#define BUF_SIZE 1024structsimple_dev_data {char buffer[BUF_SIZE];int size;structmutexlock;};staticint major;staticstructclass* simple_class = NULL;staticstructdevice* simple_device = NULL;staticstructcdevsimple_cdev;staticstructsimple_dev_data *dev_data;staticintsimple_open(struct inode *inode, struct file *file){    file->private_data = dev_data;    pr_info("simple_char_dev: open() called\n");return0;}staticintsimple_release(struct inode *inode, struct file *file){    pr_info("simple_char_dev: release() called\n");return0;}staticssize_tsimple_read(struct file *file, char __user *buffer,size_t len, loff_t *offset){structsimple_dev_data *data = file->private_data;    mutex_lock(&data->lock);if (*offset >= data->size) {        mutex_unlock(&data->lock);return0;    }if (*offset + len > data->size)        len = data->size - *offset;if (copy_to_user(buffer, data->buffer + *offset, len)) {        mutex_unlock(&data->lock);return -EFAULT;    }    *offset += len;    mutex_unlock(&data->lock);return len;}staticssize_tsimple_write(struct file *file, constchar __user *buffer,size_t len, loff_t *offset){structsimple_dev_data *data = file->private_data;    mutex_lock(&data->lock);if (*offset >= BUF_SIZE) {        mutex_unlock(&data->lock);return -ENOSPC;    }if (*offset + len > BUF_SIZE)        len = BUF_SIZE - *offset;if (copy_from_user(data->buffer + *offset, buffer, len)) {        mutex_unlock(&data->lock);return -EFAULT;    }    *offset += len;if (*offset > data->size)        data->size = *offset;    mutex_unlock(&data->lock);return len;}staticconststructfile_operationssimple_fops = {    .owner = THIS_MODULE,    .open = simple_open,    .release = simple_release,    .read = simple_read,    .write = simple_write,};staticssize_tbuffer_show(struct device *dev,                         struct device_attribute *attr,char *buf){return sysfs_emit(buf, "%.*s\n", dev_data->size, dev_data->buffer);}staticDEVICE_ATTR_RO(buffer);staticssize_tsize_show(struct device *dev,                        struct device_attribute *attr,char *buf){return sysfs_emit(buf, "%d\n", dev_data->size);}staticDEVICE_ATTR_RO(size);staticint __init simple_init(void){int err;dev_t dev;    dev_data = kzalloc(sizeof(*dev_data), GFP_KERNEL);if (!dev_data)return -ENOMEM;    mutex_init(&dev_data->lock);    err = alloc_chrdev_region(&dev, 0, 1, DEVICE_NAME);if (err < 0) {        kfree(dev_data);return err;    }    major = MAJOR(dev);    simple_class = class_create(CLASS_NAME);if (IS_ERR(simple_class)) {        err = PTR_ERR(simple_class);goto unregister_chrdev;    }    cdev_init(&simple_cdev, &simple_fops);    simple_cdev.owner = THIS_MODULE;    err = cdev_add(&simple_cdev, dev, 1);if (err < 0)goto destroy_class;    simple_device = device_create(simple_class, NULL, dev, NULL, DEVICE_NAME);if (IS_ERR(simple_device)) {        err = PTR_ERR(simple_device);goto del_cdev;    }    err = device_create_file(simple_device, &dev_attr_buffer);if (err < 0)goto destroy_device;    err = device_create_file(simple_device, &dev_attr_size);if (err < 0)goto remove_buffer_attr;return0;remove_buffer_attr:    device_remove_file(simple_device, &dev_attr_buffer);destroy_device:    device_destroy(simple_class, dev);del_cdev:    cdev_del(&simple_cdev);destroy_class:    class_destroy(simple_class);unregister_chrdev:    unregister_chrdev_region(MKDEV(major, 0), 1);    kfree(dev_data);return err;}staticvoid __exit simple_exit(void){dev_t dev = MKDEV(major, 0);    device_remove_file(simple_device, &dev_attr_size);    device_remove_file(simple_device, &dev_attr_buffer);    device_destroy(simple_class, dev);    cdev_del(&simple_cdev);    class_destroy(simple_class);    unregister_chrdev_region(dev, 1);    kfree(dev_data);}module_init(simple_init);module_exit(simple_exit);MODULE_LICENSE("GPL");MODULE_AUTHOR("Example");MODULE_DESCRIPTION("Simple character device driver with sysfs attributes");

5.2 Makefile 编写

# Makefileobj-m += simple_char_dev.oKERNELDIR ?= /lib/modules/$(shell uname -r)/buildPWD := $(shell pwd)all: make -C $(KERNELDIR) M=$(PWD) modulesclean: make -C $(KERNELDIR) M=$(PWD) clean

5.3 编译部署步骤

# 编译驱动make# 加载驱动sudo insmod simple_char_dev.ko# 查看设备文件ls -l /dev/simple_char_dev# 查看 sysfs 属性ls -l /sys/class/simple_char_class/simple_char_dev/# 测试设备echo"Hello World" | sudo tee /dev/simple_char_devcat /dev/simple_char_devcat /sys/class/simple_char_class/simple_char_dev/buffercat /sys/class/simple_char_class/simple_char_dev/size# 卸载驱动sudo rmmod simple_char_dev

六、实战排坑指南

6.1 常见编译错误

🏙️ 城市类比：编译错误就像城市建设许可证问题，需要补齐手续。

6.2 运行时问题

问题：设备文件未创建

# 检查步骤：dmesg | tail -20          # 查看内核日志ls -l /sys/class/         # 检查 class 是否创建systemctl status udev     # 检查 udev 状态

解决方案：

1. 检查 device_create 返回值
2. 确认 udevd 正在运行
3. 查看 udev 规则是否阻止

城市类比：这就像安装了设备但设备登记处还没发身份证。

问题：权限不足

# 解决方案：创建 udev 规则cat > /etc/udev/rules.d/99-simple.rules << 'EOF'KERNEL=="simple_char_dev", MODE="0666"EOF# 重新加载 udev 规则sudo udevadm control --reload-rulessudo udevadm trigger

6.3 调试技巧

6.3.1 查看 uevent

# 监听 ueventudevadm monitor# 或者使用 netlink 监听cat /proc/kmsg

6.3.2 检查 sysfs

# 查看设备的 sysfs 目录tree /sys/class/simple_char_class/simple_char_dev/# 查看 uevent 内容cat /sys/class/simple_char_class/simple_char_dev/uevent

七、总结与拓展

🏙️ 城市类比总结

7.1 知识点回顾

1. devfs 历史：早期内核态设备文件系统，因设计缺陷被废弃
2. sysfs 设计：基于 RAM 的文件系统，导出内核对象
3. kobject 机制：内核对象的基础结构
4. udev 工作流：用户态监听 uevent，根据规则创建设备文件
5. 设备注册流程：device_register → sysfs 目录 → uevent → 设备文件

7.2 拓展学习方向

🏙️ 城市类比：进阶学习就像城市向「智慧城市」升级

1. devtmpfs → 智能临时登记处：内核自动创建基本设备文件
2. cgroup → 城市资源分配局：资源管理
3. io_uring → 快速通道：高效 I/O
4. eBPF → 城市监控系统：内核态可编程

7.3 参考资料

• Linux 内核源代码：[fs/sysfs/](file:///home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/fs/sysfs/), [drivers/base/](file:///home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/drivers/base/)
• Linux 内核文档：[Documentation/filesystems/sysfs.rst](file:///home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/Documentation/filesystems/sysfs.rst)
• [Documentation/ABI/removed/devfs](file:///home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/Documentation/ABI/removed/devfs)

环境信息：

• 内核版本：Linux 6.12.43-cip7-rt12
• 硬件平台：ARM64
• 开发板：Renesas RZ/G2L SMARC
