嵌入式Linux WiFi/BT调试指南:从硬件到实战的完整手册

嵌入式Linux开发中，WiFi和蓝牙调试是绕不过去的坎。SDIO怎么接？驱动怎么配？固件往哪放？本文以RK平台为例，用通俗语言讲原理、硬件框图理关系、架构图理层次、实战命令解决80%常见问题，让你的板子快速联网。

一、原理简析

WiFi模块是什么？

WiFi模块本质上是一个自带CPU和RAM的小电脑，它运行固件（Firmware），通过SDIO/USB/PCIe与主控通信。CPU只负责发命令，WiFi模块自己处理802.11协议。

举个例子：你对手机说"帮我连上那个WiFi"，手机里的WiFi模块自己去谈判、握手、收发数据，最后告诉你连上了。CPU就像发号施令的老板，WiFi模块就是埋头干活的秘书。

三种接口怎么选？

⚠️ SDIO降频说明：SDIO 3.0规范定义最大时钟208MHz（SDR104模式），但实际嵌入式模组通常工作在150MHz以下。降频成功往往说明信号完整性不足。

Combo模组是怎么回事？

市面上绝大多数WiFi/BT模组是二合一Combo方案——WiFi和蓝牙共用供电和32K时钟，仅通信接口分离：

部分模组（如部分Realtek方案）支持WiFi和BT独立REG_ON控制，需要分别配置GPIO。

蓝牙为什么用UART？

蓝牙数据传输量小，UART足够用。更重要的是，HCI（Host Controller Interface）协议天生就是串口协议——简单可靠。

可以这样理解：WiFi要传视频、传文件，数据量大，需要SDIO/USB这种高速通道；蓝牙只是传传控制命令，UART这根"电话线"就够用了。

firmware是什么？

固件就是WiFi/BT模块的"操作系统"。没有它，模块就是一块废铁。主控开机后，把固件下载到模块的RAM里，模块才能工作。

这东西就像BIOS——没有BIOS，电脑就是一堆零件；没有固件，WiFi模组也是一堆零件。

二、硬件框图与架构图

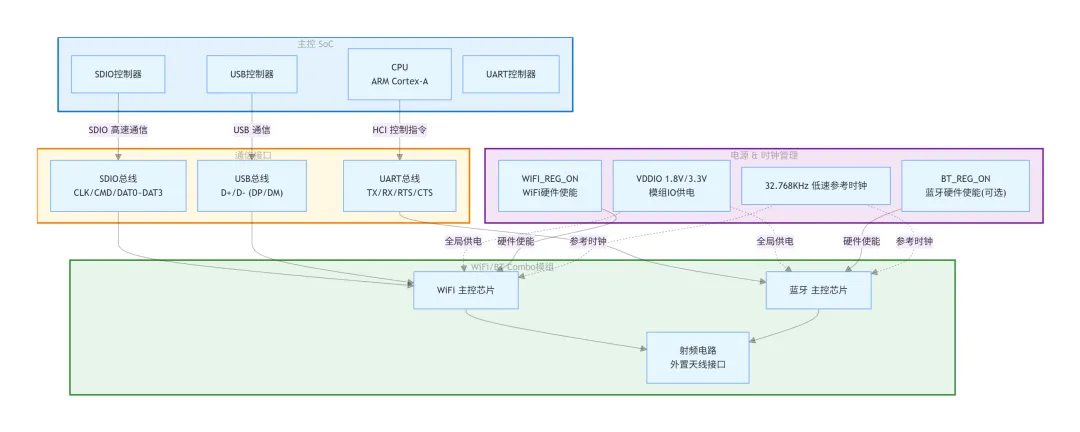

2.1 硬件连接框图

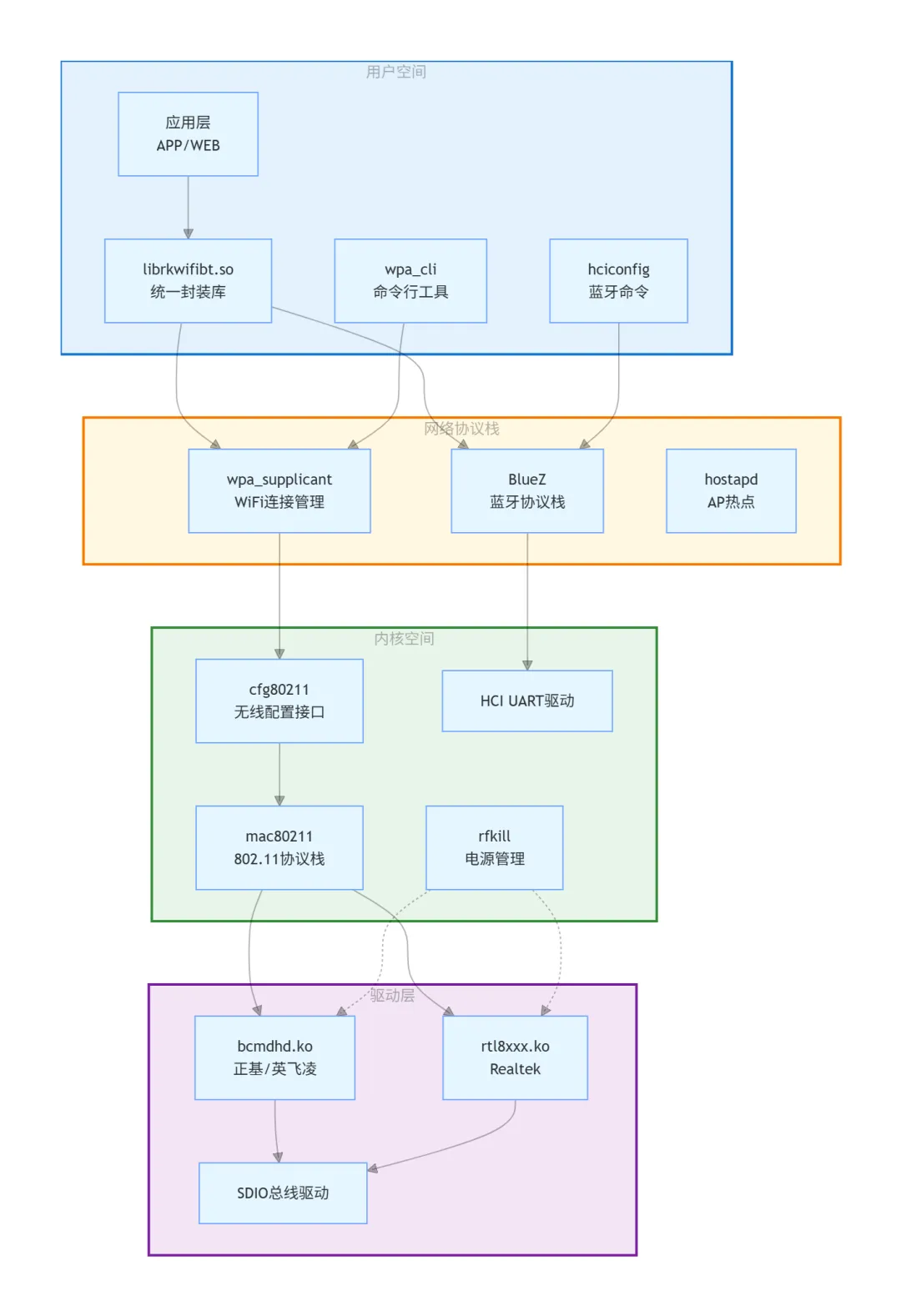

2.2 软件架构图

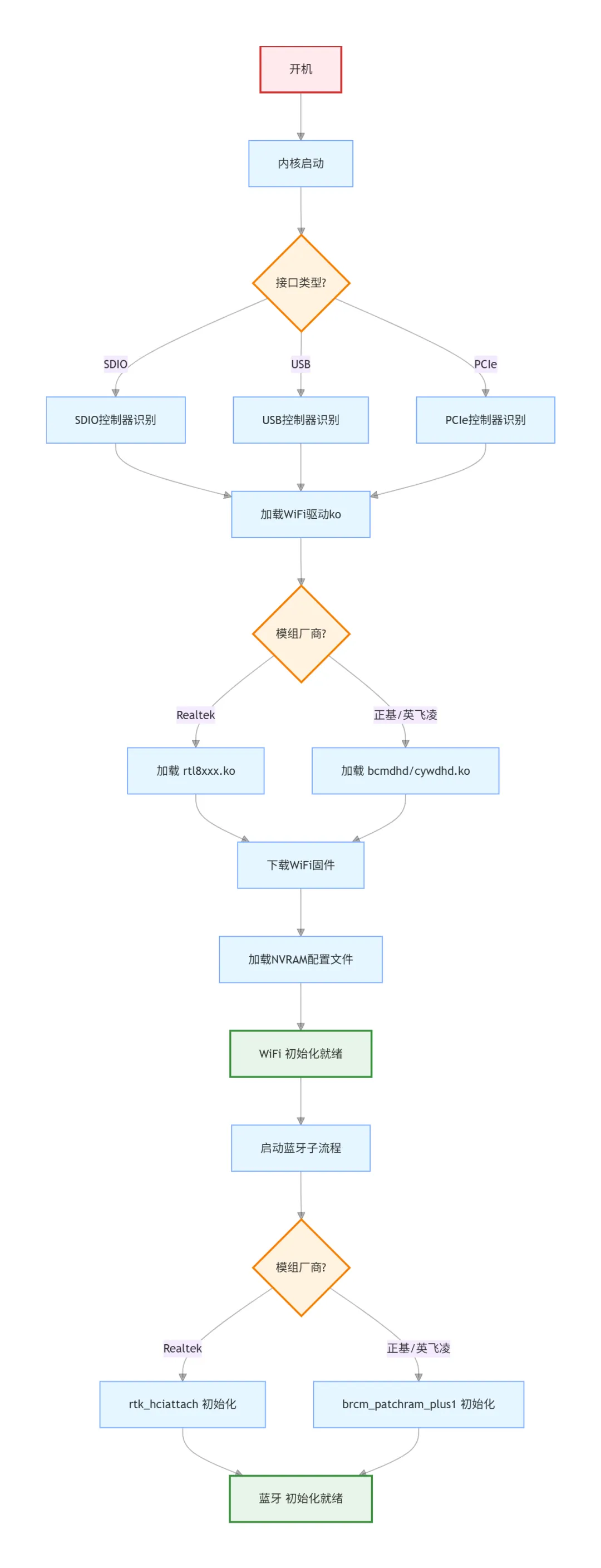

2.3 启动流程图

三、实战步骤

3.1 环境配置三板斧

第一步：SDK配置

# 在BoardConfig.mk中指定模组型号RK_WIFIBT_CHIP="RTL8723DS"# 或 AP6255 / CYW43438 等

第二步：DTS配置（SDIO为例）

/* 电源控制：由MMC框架统一管理，开机前先拉低复位WiFi模组 */sdio_pwrseq: sdio-pwrseq {    compatible = "mmc-pwrseq-simple";    pinctrl-0 = <&wifi_enable_h>;    reset-gpios = <&gpio0 RK_PA2 GPIO_ACTIVE_LOW>;  /* WiFi模组复位脚，低有效 */};/* SDIO控制器 */&sdio {    max-frequency = <150000000>;  /* SDIO3.0最大150MHz，降频可解决信号完整性问题 */    bus-width = <4>;    cap-sdio-irq;                 /* 启用SDIO中断，支持休眠唤醒 */    keep-power-in-suspend;        /* 休眠时保持电源 */    mmc-pwrseq = <&sdio_pwrseq>;    status = "okay";};/* WiFi节点 */wireless-wlan {    compatible = "wlan-platdata";    wifi_chip_type = "rtl8723ds";  /* 必须与SDK配置一致 */    WIFI,host_wake_irq = <&gpio0 RK_PA0 GPIO_ACTIVE_HIGH>;  /* WiFi唤醒CPU的中断脚 */    status = "okay";};/* 蓝牙节点（UART） */wireless-bluetooth {    compatible = "bluetooth-platdata";    BT,power_gpio = <&gpio4 RK_PB3 GPIO_ACTIVE_HIGH>;  /* BT电源使能脚 */    uart_rts_gpios = <&gpio4 RK_PA7 GPIO_ACTIVE_LOW>;  /* 蓝牙UART流控（可省但建议接） */    status = "okay";};/* UART配置 */&uart4 {    pinctrl-0 = <&uart4_xfer &uart4_ctsn>;    status = "okay";};

GPIO速查：reset-gpios（复位）、host_wake_irq（唤醒）、uart_rts_gpios（流控）

第三步：内核配置

# ===== 必选配置 =====CONFIG_RFKILL=y              # 无线电源管理框架CONFIG_RFKILL_RK=y           # RK平台rfkill扩展CONFIG_MMC=y                 # MMC/SDIO控制器框架CONFIG_MMC_DW=y             # DesignWare SD/MMC控制器CONFIG_MMC_DW_ROCKCHIP=y   # RK平台DW控制器特定支持CONFIG_WIRELESS=y           # 通用无线支持CONFIG_CFG80211=y            # 无线配置接口CONFIG_MAC80211=y            # 802.11协议栈CONFIG_BT=y                  # 蓝牙支持CONFIG_BT_HCIUART=y         # 蓝牙UART传输层# ===== 模组专属驱动（按需选一）=====CONFIG_RTL8723DS=m           # Realtek RTL8723DSCONFIG_RTL8822CS=m           # Realtek RTL8822CSCONFIG_BCMDHD=m              # 正基AP模组CONFIG_CYWDHD=m              # 英飞凌/Cypress模组# ===== 休眠唤醒（WiFi省电相关）=====CONFIG_PM=y                   # 电源管理框架CONFIG_PM_GENERIC_DOMAINS=y  # Generic PM domains# CONFIG_CFG80211_WOWLAN=y   # WoWLAN支持（连接断开时唤醒，参考下期预告）

⚠️ RK平台注意：CONFIG_MMC_DW_ROCKCHIP=y 是 RK 平台必须项，否则 SDIO 控制器无法正确识别模组

⚠️ insmod vs modprobe vs 编入内核：调试阶段用 insmod 手动加载；量产可写入 /etc/modules/ 开机自启，或直接将驱动编入内核（=y）省去加载步骤

3.2 固件文件放哪里？

⚠️ 路径区分：以下路径为 Android系统（如RK平台） 常见布局；纯嵌入式Linux（Buildroot/Debian）的固件和驱动通常在 /lib/firmware/ 和 /lib/modules/ 下。

# 固件目录结构（Android RK系统，烧录后在板子上查看）/├── /system/vendor/lib/modules/     # WiFi驱动ko（Android）│   ├── bcmdhd.ko                  # 正基模组│   └── rtl8723ds.ko              # Realtek模组│├── /system/vendor/etc/firmware/   # WiFi固件+NVRAM（Android）│   ├── fw_bcm43455c0_ag.bin      # 正基WiFi固件│   └── nvram_ap6255.txt          # NVRAM配置（功率/天线参数）│├── /lib/firmware/rtlbt/           # 蓝牙固件（Realtek，Linux/Android通用）│   ├── rtl8723d_fw               # 蓝牙固件│   └── rtl8723d_config           # 蓝牙配置│├── /lib/firmware/rtlbt/           # 蓝牙固件（Realtek USB方案）│   ├── rtl8821cu_fw│   └── rtl8821cu_config│└── /lib/firmware/brcm/            # 蓝牙固件（正基/英飞凌，.hcd格式）    └── BCM4345C0.hcd              # Broadcom蓝牙固件

⚠️ 驱动加载方式：调试用 insmod；量产建议将驱动编入内核（CONFIG_xxx=y）或写入 /etc/modules/ 开机自启。

3.3 功能验证命令

WiFi连接三步走：

# ===== 第一步：加载驱动 =====insmod /system/vendor/lib/modules/bcmdhd.ko# 或insmod /system/vendor/lib/modules/rtl8723ds.ko# ===== 第二步：启动WiFi =====ifconfig wlan0 up# ===== 第三步：连接热点 =====wpa_supplicant -B -i wlan0 -c /data/cfg/wpa_supplicant.confwpa_cli -i wlan0 scanwpa_cli -i wlan0 scan_resultswpa_cli -i wlan0 reconnect# ===== 第四步：获取IP =====udhcpc -i wlan0# 或dhcpcd wlan0

wpa_supplicant.conf配置：

cat > /data/cfg/wpa_supplicant.conf << 'EOF'ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdevap_scan=1update_config=1network={    ssid="YourSSID"    psk="YourPassword"    key_mgmt=WPA-PSK}EOF

⚠️ 语法注意：ctrl_interface 必须写成 DIR=/path GROUP=xxx 格式，缺少 DIR= 会导致 wpa_supplicant 启动失败

进阶配置示例：

# ===== 隐藏SSID连接 =====network={    ssid="MyHiddenNetwork"    scan_ssid=1    psk="password"    key_mgmt=WPA-PSK}# ===== 多个WiFi优先级（按顺序匹配）=====network={    ssid="Office"    psk="office123"    key_mgmt=WPA-PSK    priority=2      # 优先级高，优先连接}network={    ssid="Home"    psk="home123"    key_mgmt=WPA-PSK    priority=1}# ===== 静态IP配置 =====network={    ssid="StaticIP"    psk="password"    key_mgmt=WPA-PSK    ip_address=192.168.1.100    gateway=192.168.1.1    dns=8.8.8.8}

蓝牙验证：

# ===== Realtek UART蓝牙 =====echo 0 > /sys/class/rfkill/rfkill0/statesleep 1echo 1 > /sys/class/rfkill/rfkill0/statehciattach -n -s 115200 /dev/ttyS4 rtk_h5 &# ===== 正基/英飞凌蓝牙 =====echo 0 > /sys/class/rfkill/rfkill0/statesleep 1echo 1 > /sys/class/rfkill/rfkill0/statebrcm_patchram_plus1 --enable_hci --baudrate 1500000 \    --patchram /system/vendor/etc/firmware/BCM4345C0.hcd /dev/ttyS4 &# ===== 验证 =====hciconfig hci0 uphciconfig -ahcitool scan# ===== rfkill说明 =====# rfkill是无线设备的通用电源管理# echo 0/1 是软开关（软件层面阻止无线）# ⚠️ 优先级低于硬件REG_ON引脚：硬件关了，软件开不了rfkill listrfkill block wifirfkill unblock wifi

热点模式（AP）补充：

# ===== hostapd配置 =====cat > /data/cfg/hostapd.conf << 'EOF'interface=wlan0driver=nl80211ssid=MyAPhw_mode=gchannel=6wpa=2wpa_passphrase=12345678wpa_key_mgmt=WPA-PSKrsn_pairwise=CCMPauth_algs=1macaddr_acl=0wmm_enabled=1EOF# ===== 启动热点 =====# 先给wlan0配静态IPifconfig wlan0 192.168.10.1 up# 启动hostapdhostapd /data/cfg/hostapd.conf -B# 启动DHCP服务（可选）dnsmasq -i wlan0 --dhcp-range=192.168.10.100,192.168.10.200,12h

⚠️ hostapd关键参数说明：

• wpa=2 表示 WPA2（wpa=1 是 WPA1）
• rsn_pairwise=CCMP 是 WPA2 加密（WPA2 不支持 TKIP，wpa_pairwise=TKIP 是 WPA1 的错误参数）
• auth_algs=1 表示开放认证（1=开放，3=开放+WEP）

3.4 性能测试

# ===== iperf吞吐率测试 =====# 板子作为Serveriperf -s -i 1# PC作为Server，测试下行iperf -c 192.168.x.x -i 1 -w 2M -t 120# UDP测试iperf -c 192.168.x.x -u -i 1 -b 100M -t 120

3.5 RF指标测试（模组厂协助）

# ===== 进入测试模式 =====# 正基/英飞凌模组wl ver  # 显示WL_TEST表示进入测试模式wl txchain 1wl rxchain 1wl channels  # 查看可用信道# Realtek模组rtlpriv wlan0 set_band 0      # 2.4Grtlpriv wlan0 set_band 1      # 5Grtlpriv wlan0 mp_txpower 50   # 设置功率rtlpriv wlan0 mp_channel 6    # 设置信道

四、常见问题速查

问题对照表

调试命令速查

# ===== 看识别log =====dmesg | grep -E "mmc|wl|sdio|wlan"# ===== 看固件加载log =====dmesg | grep -E "firmware|download"# ===== 看蓝牙log =====dmesg | grep -E "hci|bt|uart"# ===== 看中断情况 =====cat /proc/interrupts | grep -E "mmc|wl|sdio"# ===== 测GPIO电平 =====cat /sys/class/gpio/gpioN/value# ===== 关闭WiFi（重置前常用）=====ifconfig wlan0 down# ===== 终止wpa_supplicant（重新配置前）=====killall wpa_supplicant# ===== 查看蓝牙适配器状态 =====hciconfig -ahciconfig hci0 status# ===== 查看rfkill状态 =====rfkill list

降频调试技巧

# ===== SDIO降频（解决初始化失败） =====&sdio {    max-frequency = <10000000>;  # 从150M降到10M测试};# ===== CPU定频（排除性能问题） =====echo performance > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor# ===== DDR定频 =====echo userspace > /sys/devices/platform/dmc/devfreq/dmc/governorecho 1560000000 > /sys/devices/platform/dmc/devfreq/dmc/min_freq

五、总结

核心要点

1. 硬件连接：WiFi走SDIO/USB/PCIe，蓝牙走UART；SDIO必须接CLK/CMD/DAT0-3四根线
2. 固件是灵魂：没有固件，模组就是废铁；固件路径和文件名必须与模组型号匹配
3. 电源是根本：WL_REG_ON、32.768K时钟、IO电压（1.8V/3.3V）缺一不可
4. 三步验证：识别→驱动加载→固件下载，逐层排查

调试经验总结

调试WiFi/BT问题，我总结了一套排查顺序：

1. 识别不到先测电 — 电没供上，后面的都白搭。先用万用表量电压，用示波器看GPIO波形
2. 电压对了查IO域 — 1.8V和3.3V搞混了，模组也起不来
3. 固件下载看log — dmesg里firmware download失败，十有八九是文件名不对或者路径不对
4. 连接不稳降频测 — SDIO时钟降下来试试，如果降频就稳定了，说明信号完整性有问题
5. 性能不行先定频 — CPU降频、DDR降频都会影响吞吐率，先把这些锁死再测
6. 蓝牙不通查UART — 波特率对不对？RTS/CTS接了没有？这些低级问题最容易被忽略
