Linux多媒体进阶之旅(三):图解Pulseaudio共享内存链路全景
学习理念：一次理解一个知识点 源码环境：PulseAudio17 硬件平台：RK3588 主题内容：图解Pulseaudio共享内存链路全景 难度：★★★★☆ 阅读时间：2.8分钟
本篇我们继续PulseAudio一条非常重要的共享内存链路，先看一个结构体关系：

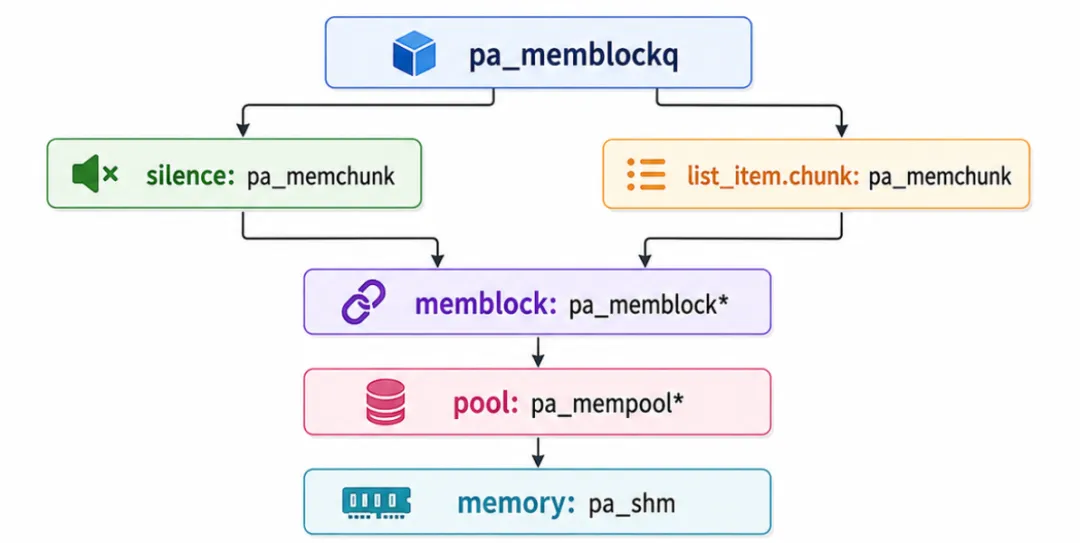

共享内存结构关系
💡队列里保存的是chunk描述，真正的音频数据在memblock后面。

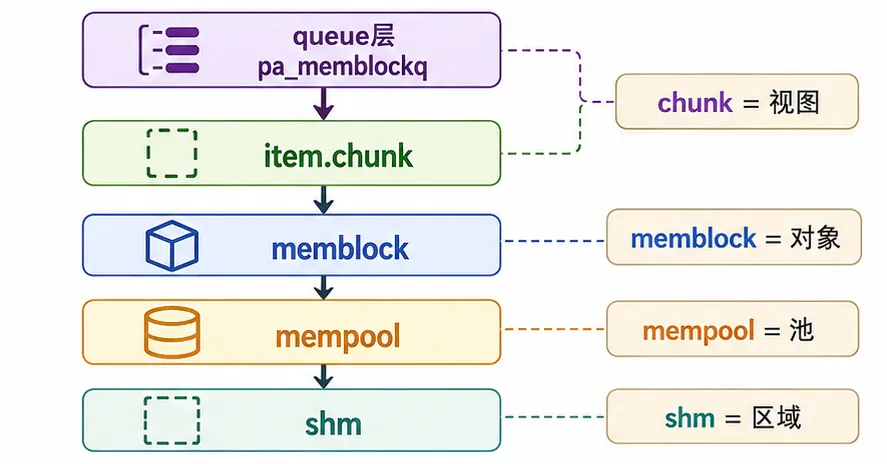

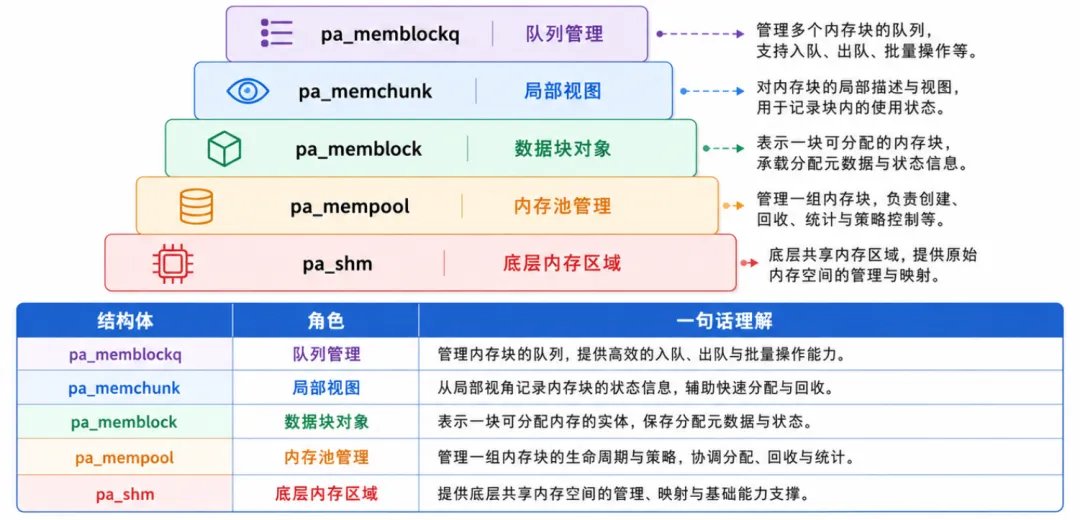

职责 VS 角色
💡上层是内存组织管理，下层是共享内存实现。

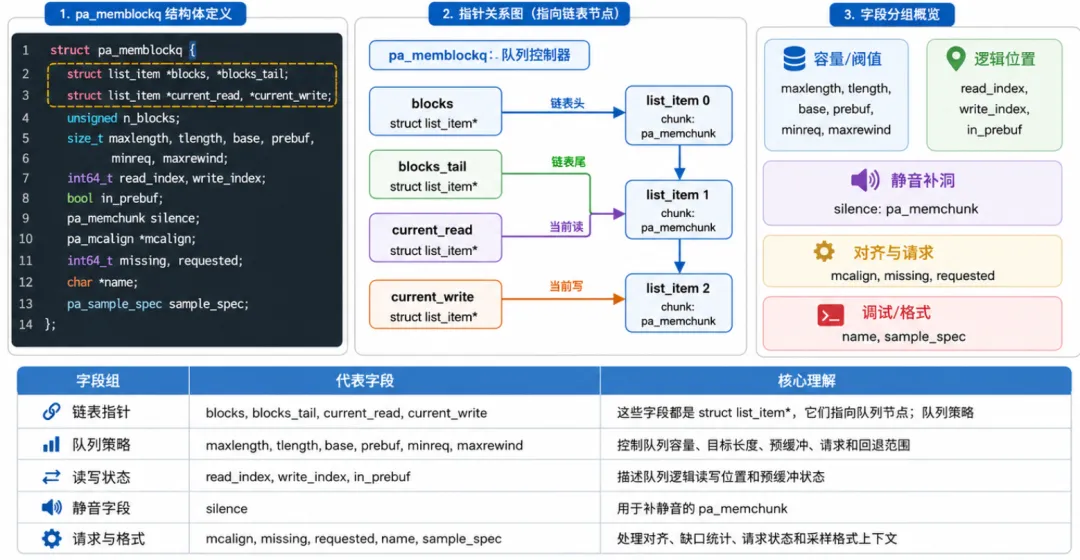

pa_memblockq：内存控制队列
💡pa_memblockq是队列控制器，而它内部通过多个struct list_item节点来组织数据。
pa_memchunk内存结构
💡pa_memchunk不拥有内存，也没有引用计数，它只是描述：从哪个memblock的哪个位置，取多长的一段。

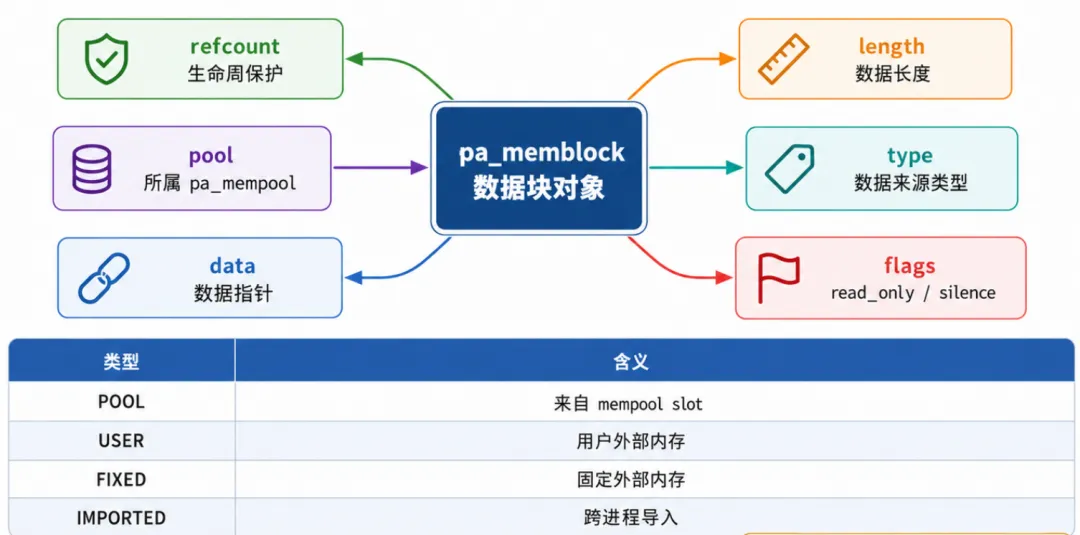

pa_memblock：数据块对象
💡pa_memblock才是真正可被ref/unref管理的数据块对象。

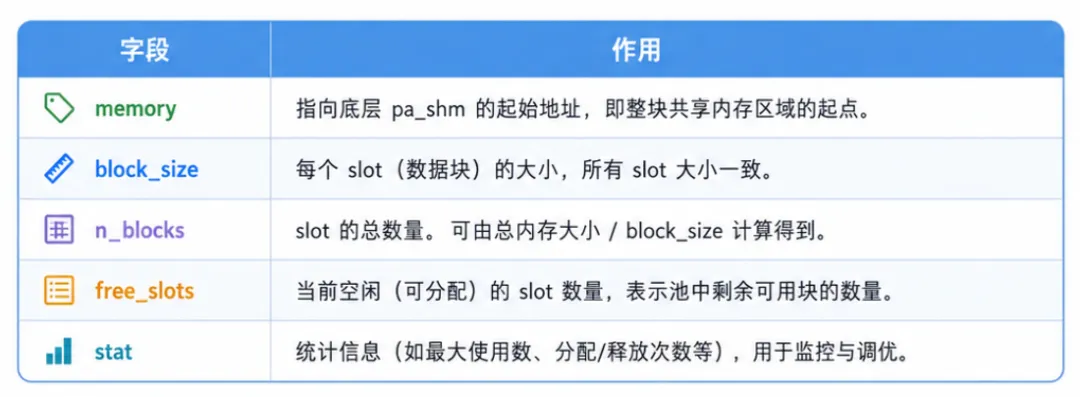

pa_mempool内存池与slot
💡mempool管理的是内存池，不是某一个具体数据块。

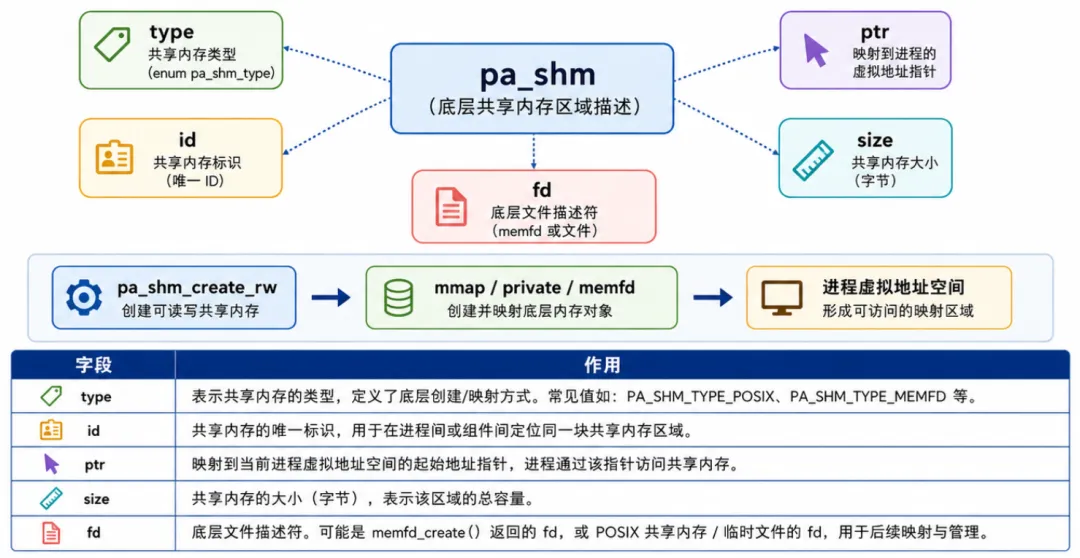

pa_shm底层内存区域
💡整条链简单来说：pa_shm先创建底层内存，接着pa_mempool 持有并切分它，最后pa_memblock从这些slot中取得data数据。

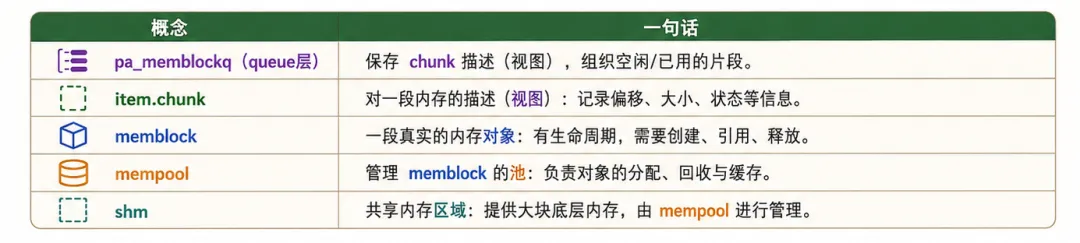

总结：提取模型骨架
💡更直白的理解：pa_shm提供底层内存，pa_mempool管理这块内存，pa_memblock引用其中一块数据，pa_memchunk描述这块数据中的某一段，而pa_memblockq把很多memchunk排队。 ★★★★★★★★★★< END >★★★★★★★★★★
关注，回复【1024】,限时领取：OS+Multimedia资料包 ☞【专栏一】基础原理系列 ☞【专栏二】Android车载音频系列 ☞【专栏三】Android编解码系列 ☞【专栏四】Android相机系列 ☞【专栏五】Android图形系列 ☞【专栏六】Android系统系列 ☞【专栏七】WSL进击AOSP系列 原创不易, 谢谢支持~~
点击下方👇关注Android系统攻城狮
第196篇原创文章
每日充电：OS+MultiMedia学习之旅
pa_memblockq
└── pa_memchunk
└── pa_memblock
└── pa_mempool
└── pa_shm
第一眼看上去，可能会有点蒙圈，这些内存结构到底谁包含谁？谁真正持有内存？谁只是描述一段数据？谁负责管理底层共享内存？
不过，搞懂这层关系，它会帮助我们理解PulseAudio中音频数据如何从应用写入、进入队列、跨进程共享最核心的部分之一。
01
链路最上层的pa_memblockq不是直接保存PCM，而是通过pa_memchunk间接引用真正的数据块。。 pa_memblockq内部有两类典型chunk路径：02
核心结构体的按层级的职责 vs 角色：
03
pa_memblockq的核心职责，是保存一组按时间顺序排列的pa_memchunk，所以这里是链表队列。链表节点list_item中真正保存是pa_memchunk。04
pa_memchunk的功能，是描述pa_memblock中的一段数据。

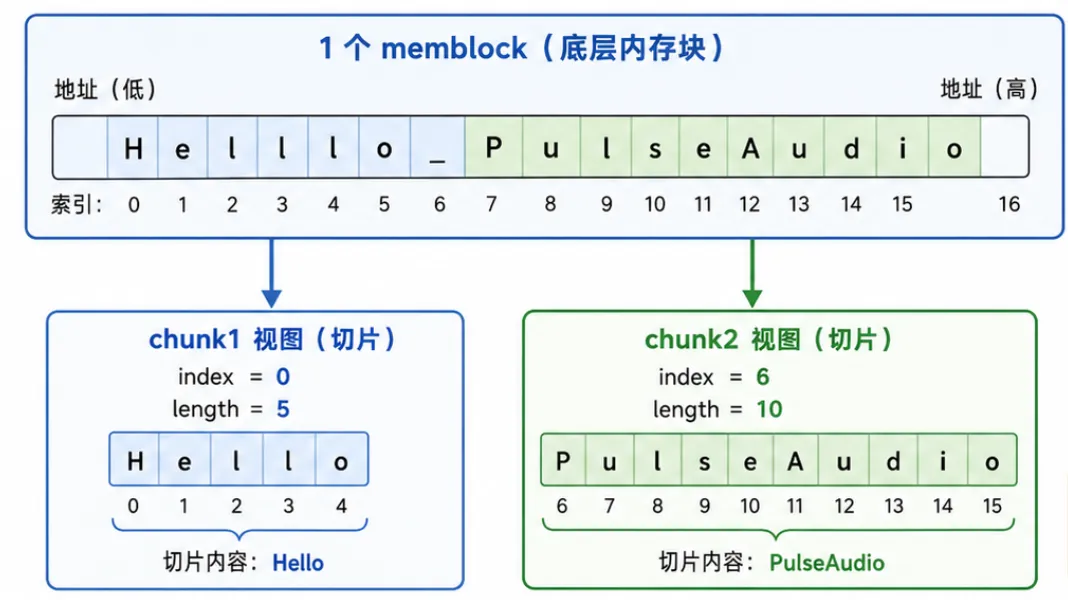

比如，一个memblock里存字符串："Hello_PulseAudio"为例：
可以有不同的chunk去描述它的不同片段，所以 pa_memchunk 本质上是一个“切片描述符”。
05
如果说pa_memchunk只是视图，那么pa_memblock才是实体。
06

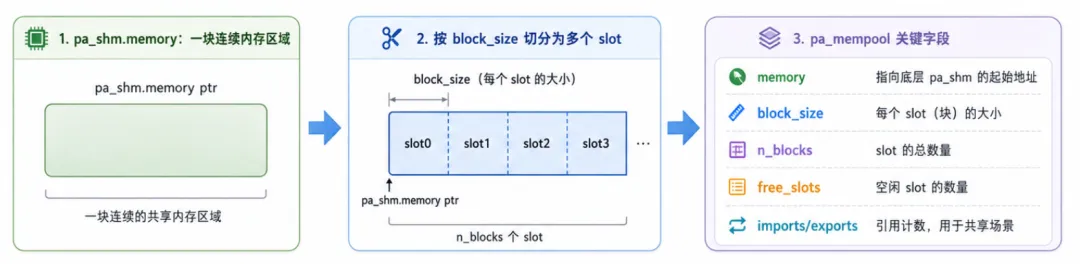

pa_mempool管理底层pa_shm内存区域,并把它按block_size切成许多slot。
07
pa_shm描述的不是队列，也不是chunk，而是真正的底层共享内存区域。
08
若读者朋友发现有错误、疑问的地方，或者好的建议，欢迎拍砖！！！
