Linux ASoC 音频驱动架构详解

1 ASoC 概述

1.1 ASoC 设计目标

ASoC (ALSA System on Chip) 是 Linux 内核中针对嵌入式音频的子系统，在 ALSA 核心之上提供以下能力：

• Codec 独立性
  ：将 Codec 驱动与 CPU/Platform 解耦，同一 Codec 驱动可跨平台复用
• DAPM 动态电源
  ：基于音频路径连通性自动管理 Widget 电源状态，最大化省电
• 统一抽象
  ：将 Codec、Platform、DAI 统一为 Component，提供一致的操作接口

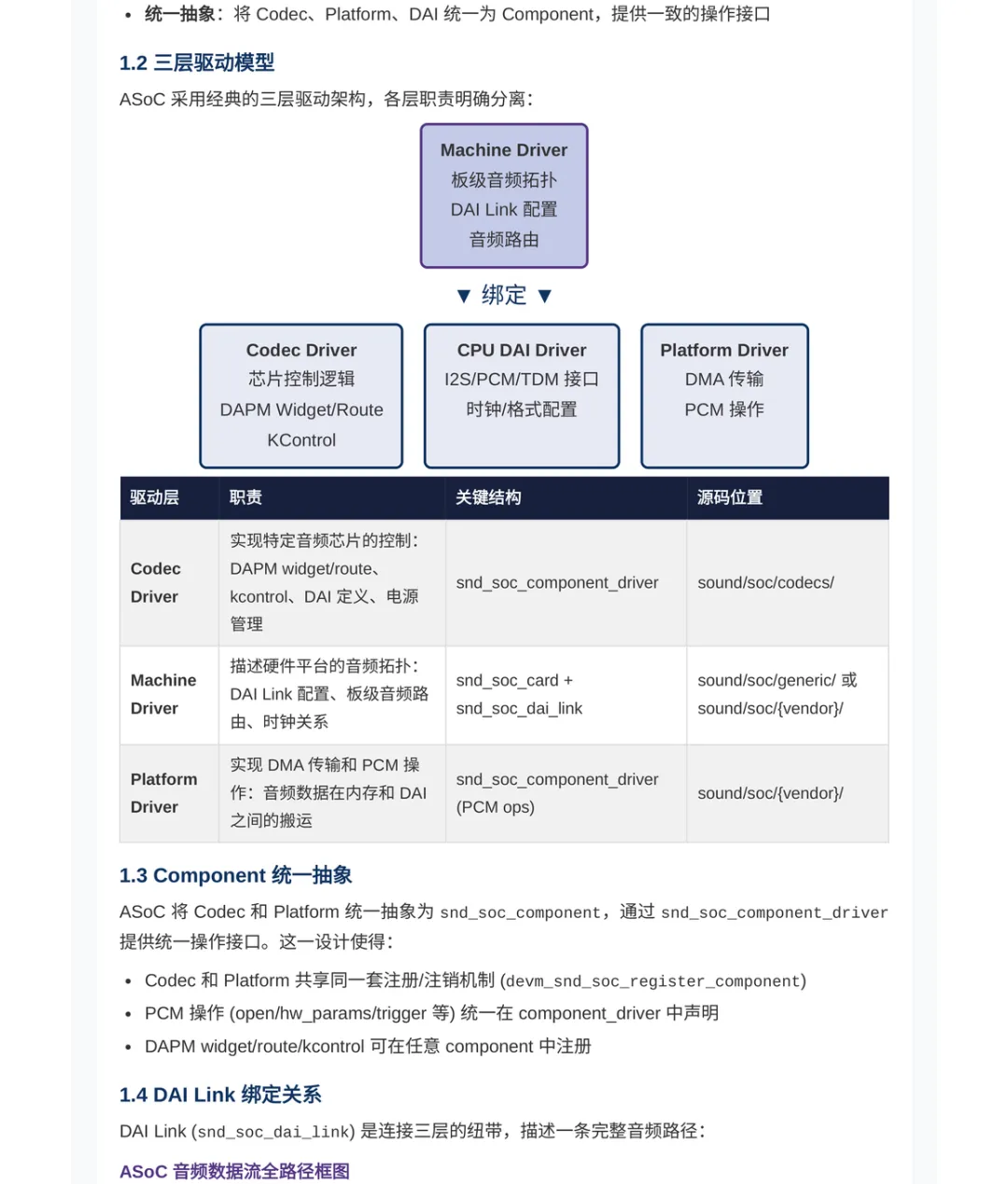

1.2 三层驱动模型

ASoC 采用经典的三层驱动架构，各层职责明确分离：

三层职责与源码位置：

1.3 Component 统一抽象

ASoC 将 Codec 和 Platform 统一抽象为 snd_soc_component，通过 snd_soc_component_driver 提供统一操作接口。这一设计使得：

• Codec 和 Platform 共享同一套注册/注销机制 (devm_snd_soc_register_component)
• PCM 操作 (open/hw_params/trigger 等) 统一在 component_driver 中声明
• DAPM widget/route/kcontrol 可在任意 component 中注册

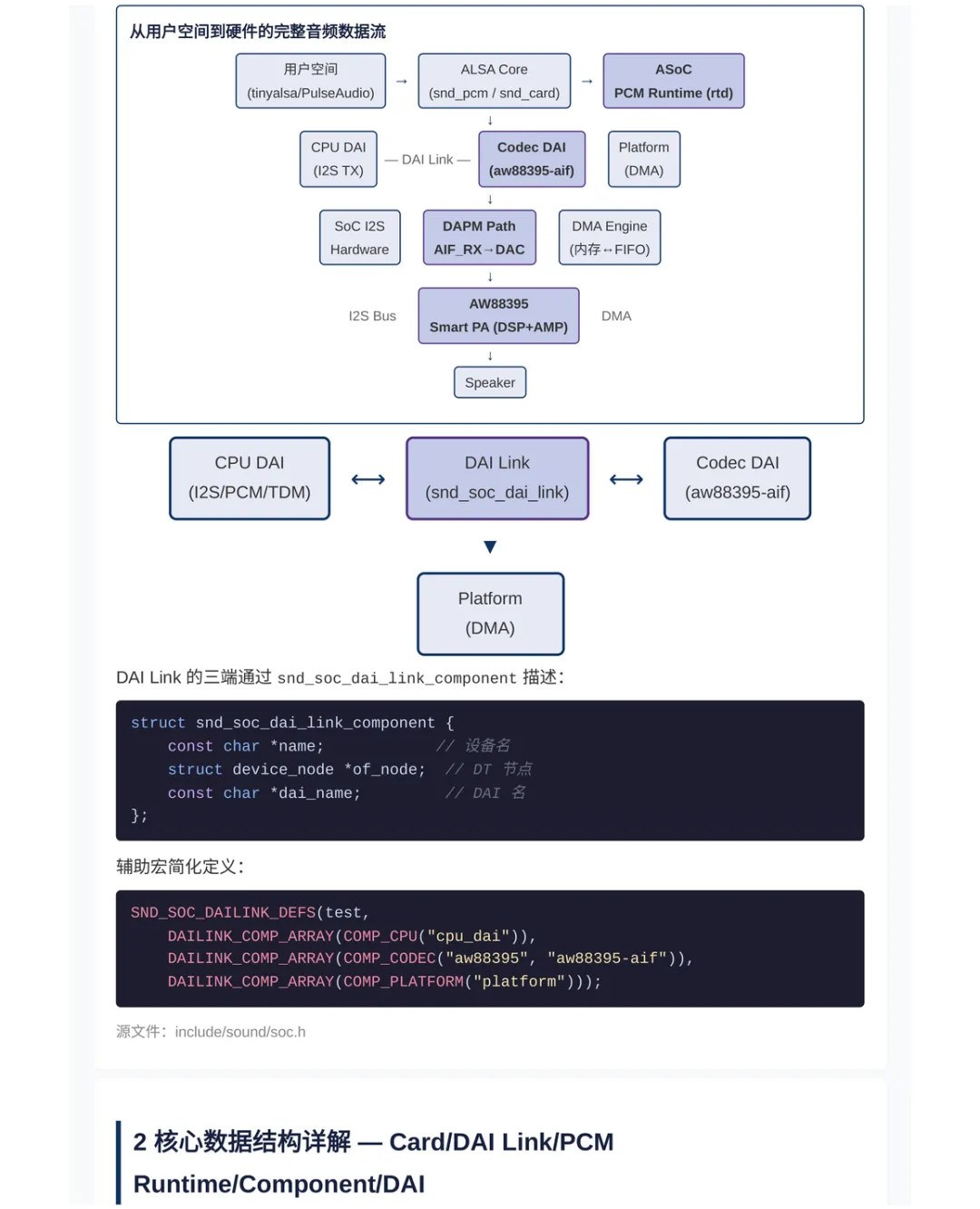

1.4 DAI Link 绑定关系

DAI Link (snd_soc_dai_link) 是连接三层的纽带，描述一条完整音频路径：

DAI Link 的三端通过 snd_soc_dai_link_component 描述：

源文件：include/sound/soc.h

2 核心数据结构详解

—— Card / DAI Link / PCM Runtime / Component / DAI

2.1 snd_soc_card — 音频卡

snd_soc_card 是 ASoC 的顶层对象，代表一张音频卡，管理所有 DAI Link、Component 和 DAPM 上下文。

源文件：include/sound/soc.h

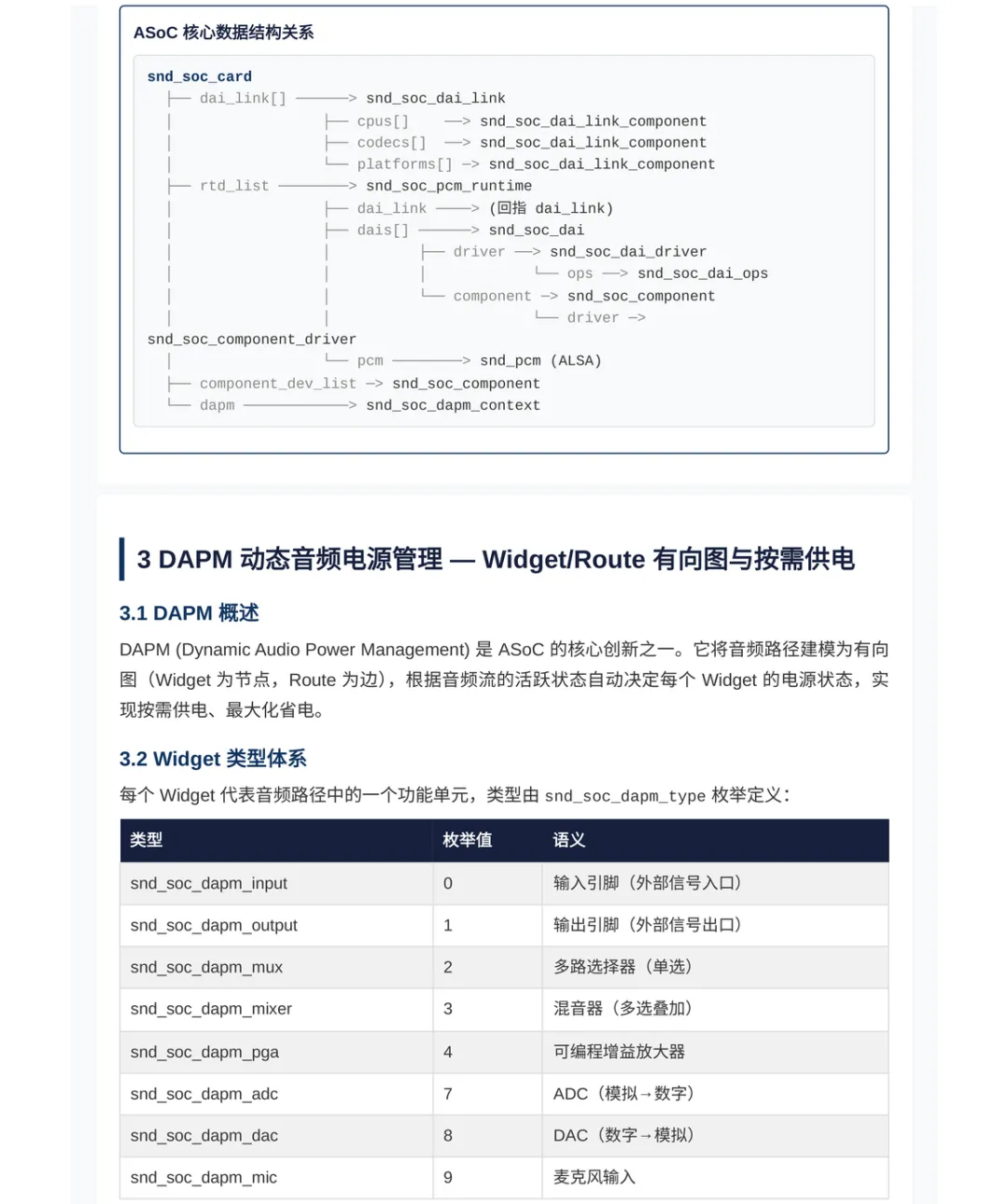

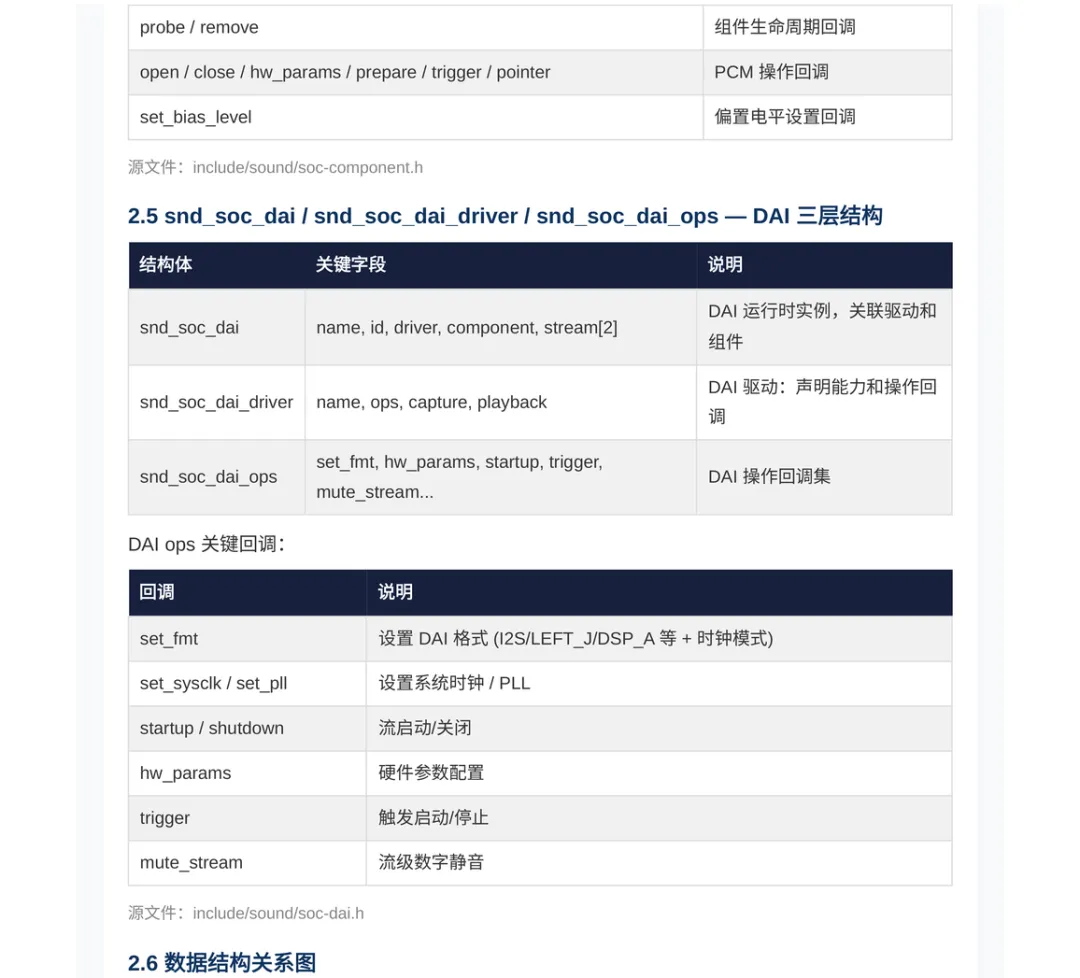

2.2 - 2.6 数据结构（dai_link, pcm_runtime, component, dai, 关系图）

3 DAPM 动态音频电源管理

—— Widget / Route 有向图与按需供电

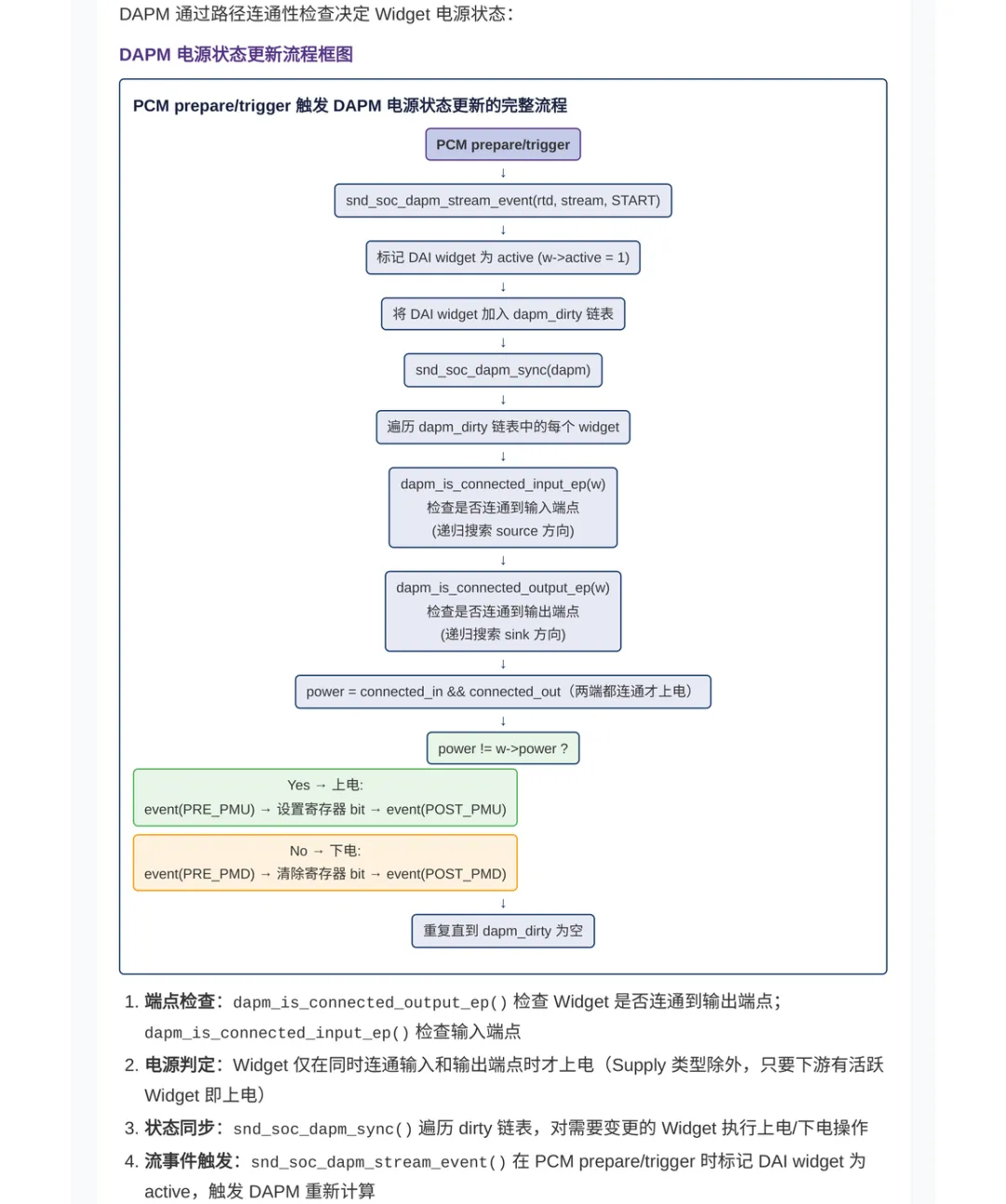

3.1 DAPM 概述

DAPM (Dynamic Audio Power Management) 是 ASoC 的核心创新之一。它将音频路径建模为有向图 (Widget 为节点，Route 为边)，根据音频流的活跃状态自动决定每个 Widget 的电源状态，实现按需供电、最大化省电。

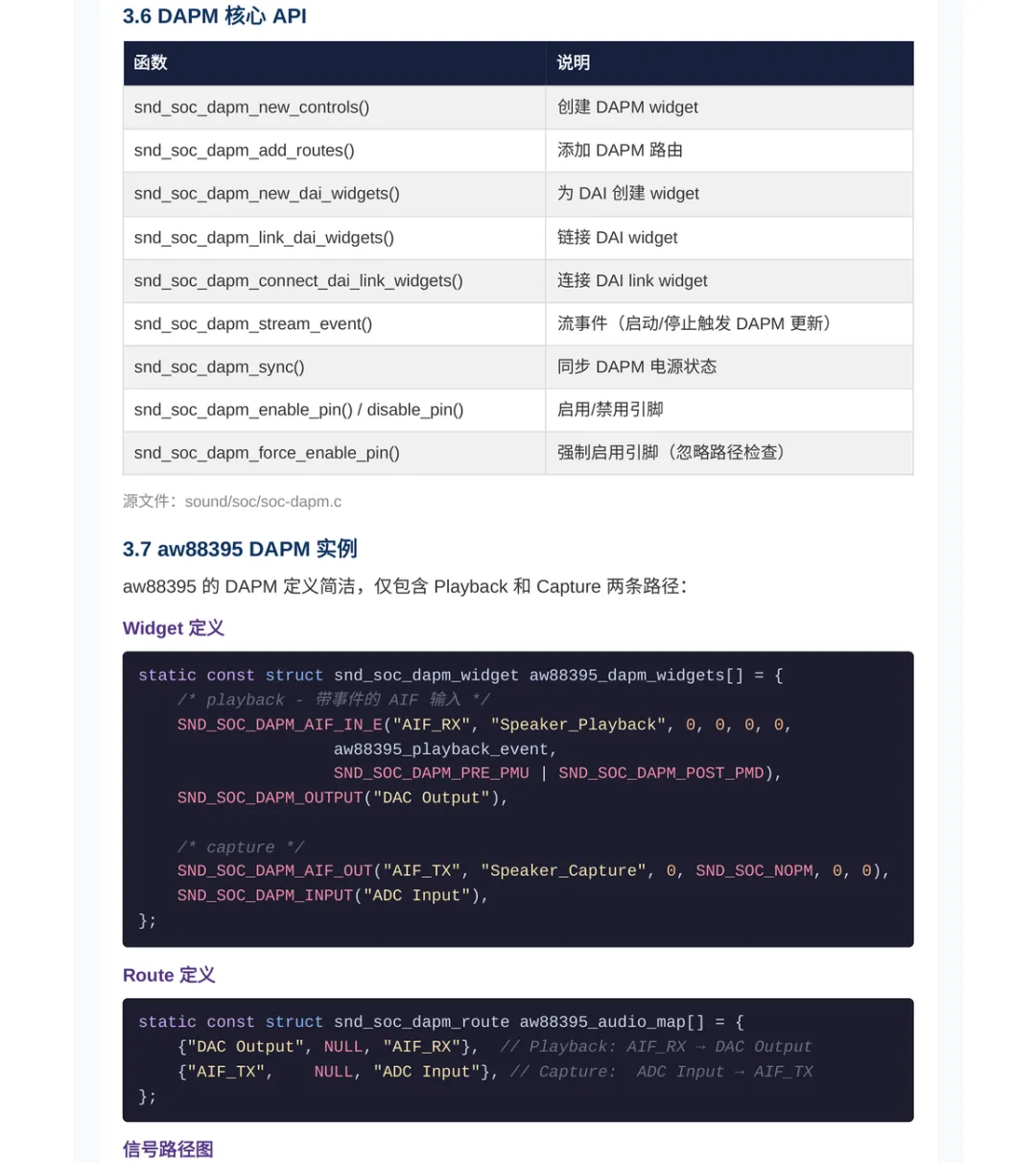

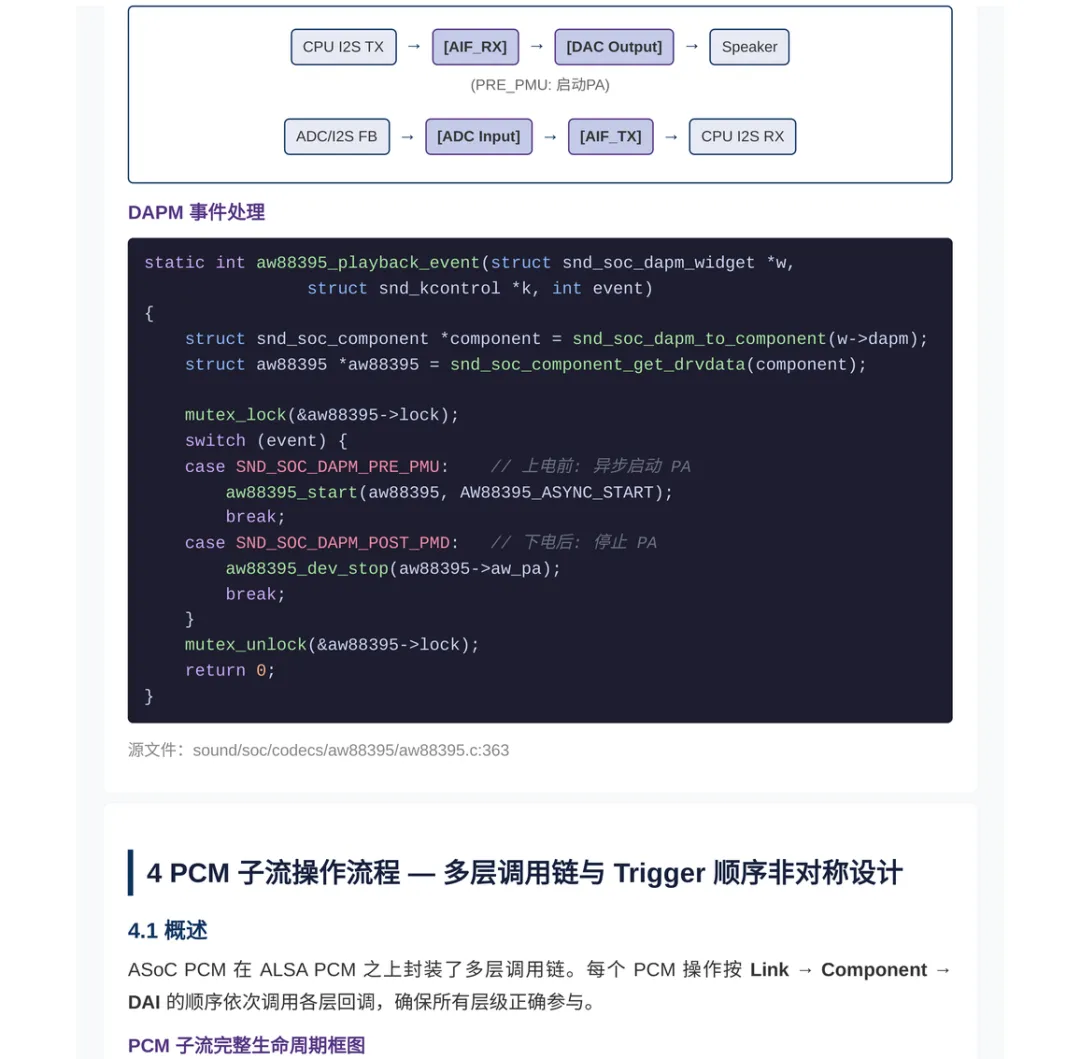

3.2 - 3.7 DAPM 详解与 aw88395 实例

4 PCM 子流操作流程

—— 多层调用链与 Trigger 顺序非对称设计

4.1 概述

ASoC PCM 在 ALSA PCM 之上封装了多层调用链。每个 PCM 操作按 Link - Component - DAI 的顺序依次调用各层回调，确保所有层级正确参与。

4.2 - 4.6 PCM 操作详解与 DPCM

PCM 子流操作包括 open、hw_params、prepare、trigger 等阶段。Trigger 的启动和停止顺序不同：START 自上而下 (Link-Component-DAI)，STOP 自下而上 (DAI-Component-Link)，确保资源正确释放。DPCM 允许 Frontend PCM 动态路由到多个 Backend DAI Link。

源文件：sound/soc/soc-pcm.c

5 Codec 驱动开发模式

—— aw88395 Smart PA 完整实例解析

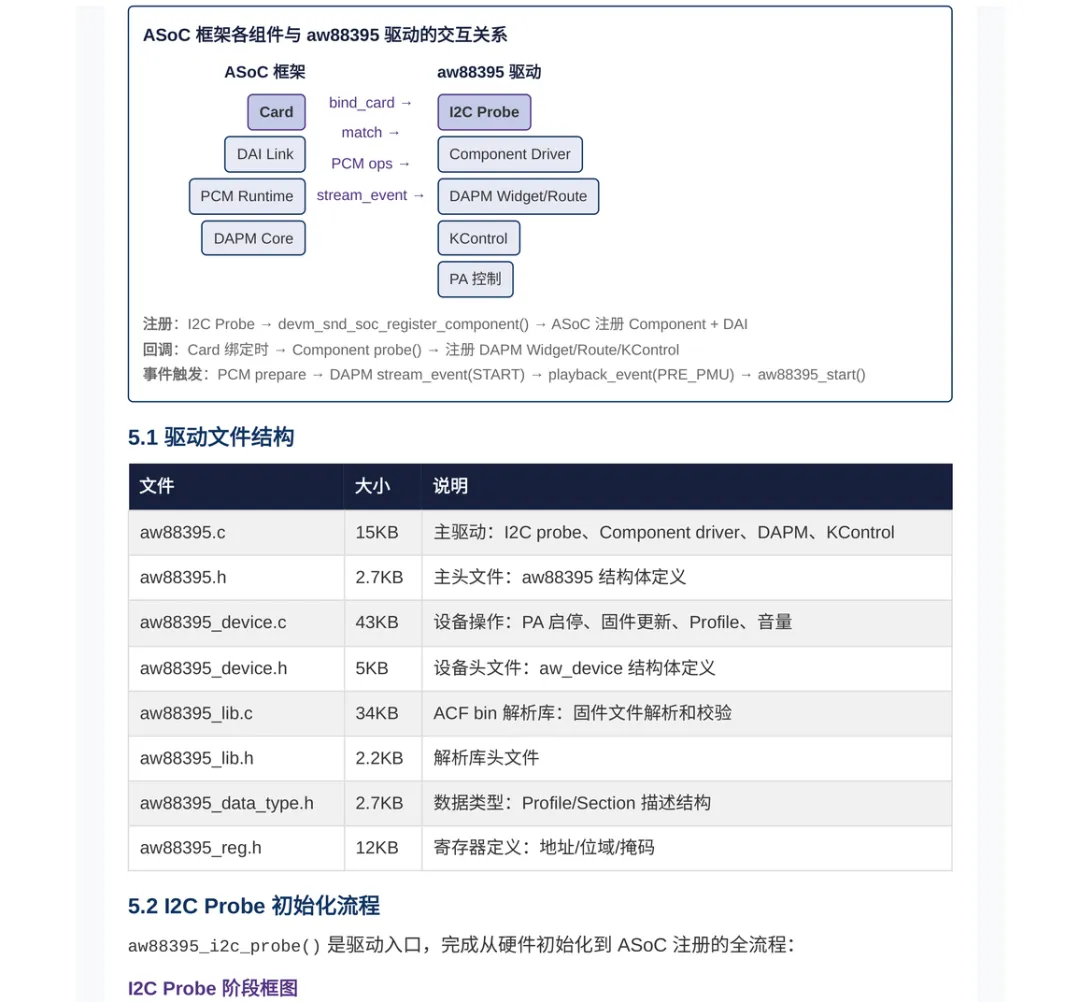

5.0 ASoC 与 aw88395 交互整体框图

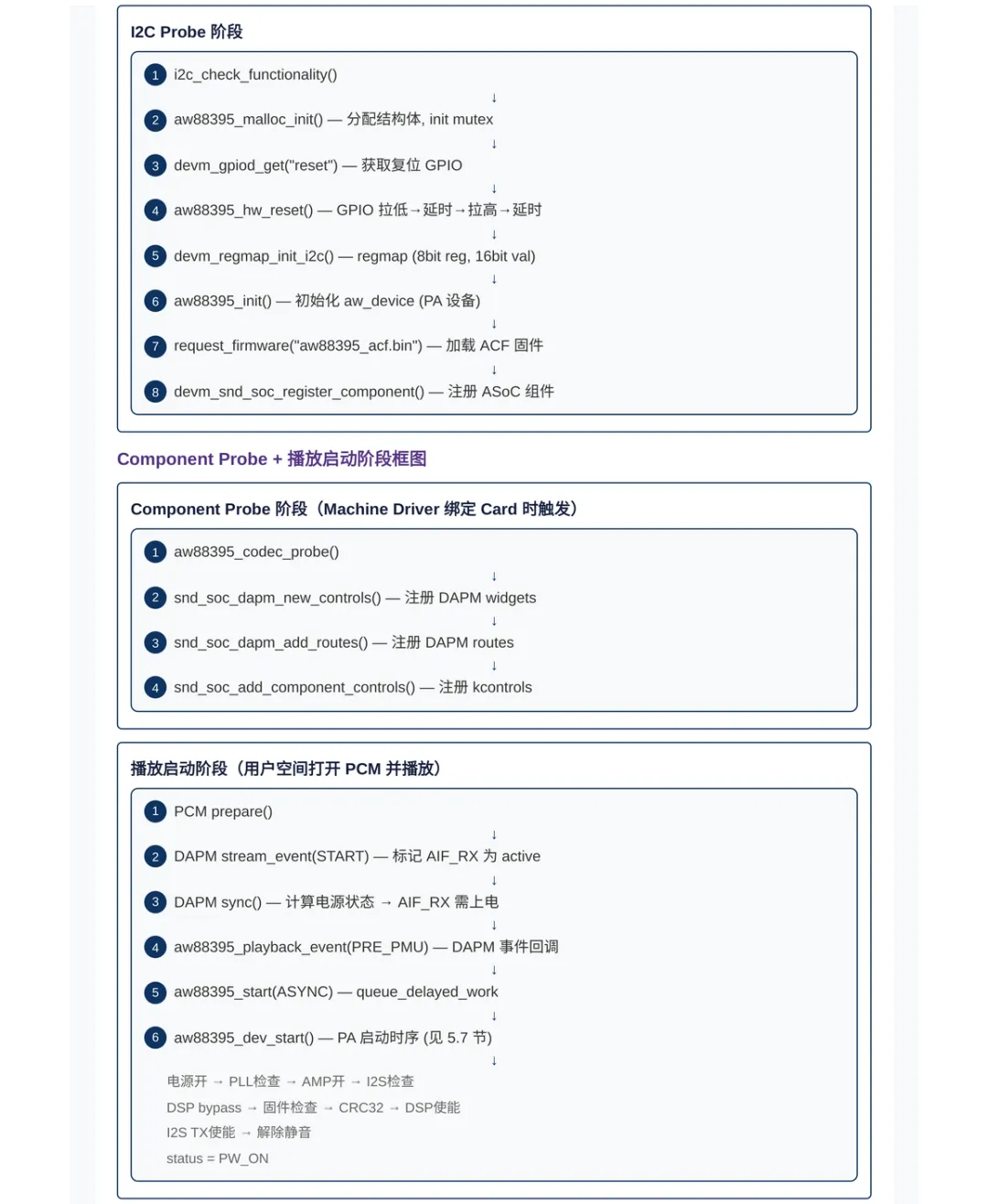

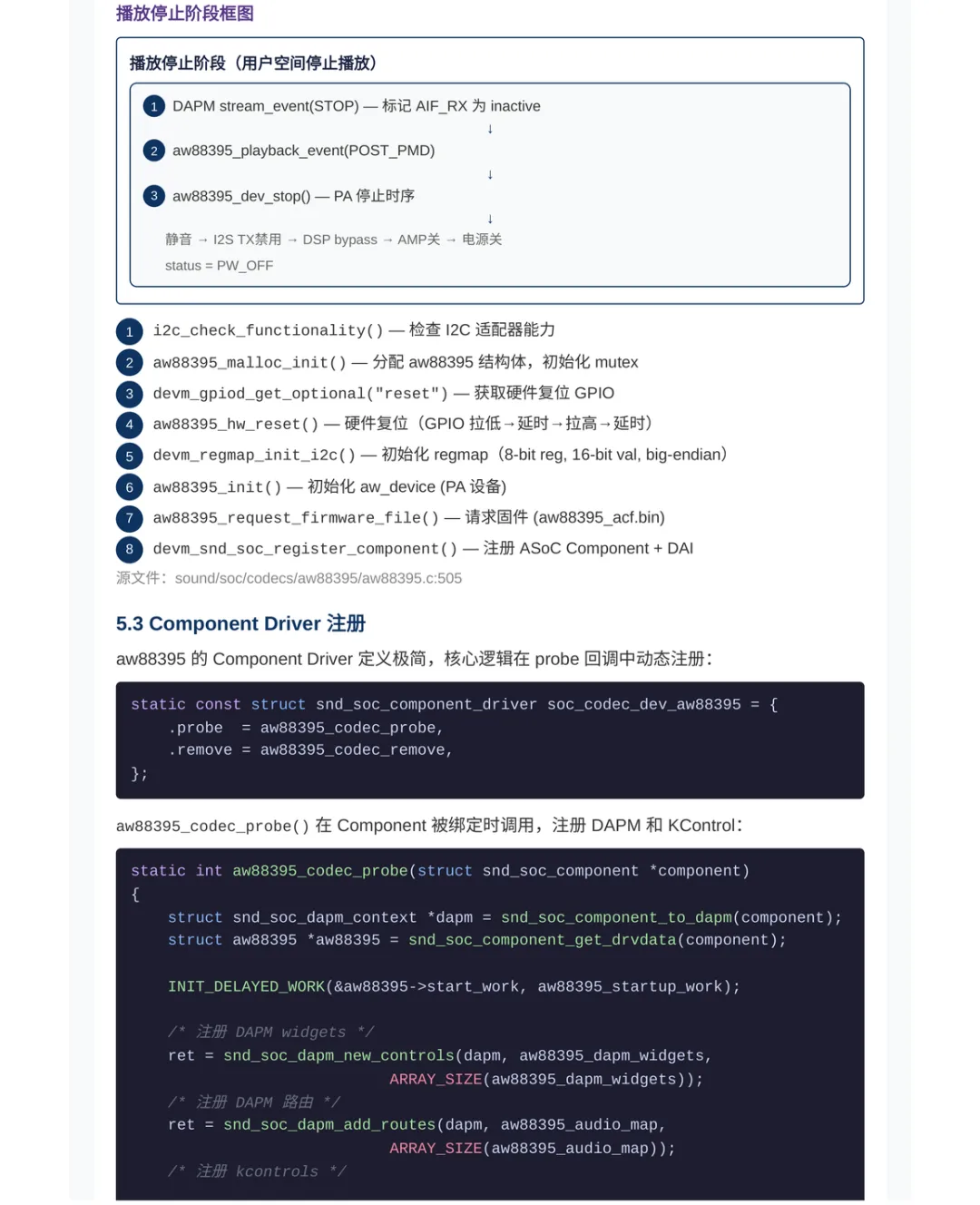

5.1 - 5.9 驱动文件结构、I2C Probe、Component Driver、DAI、KControl、Profile、PA 启停、固件加载、关键寄存器

5.10 DSP 音效算法与保护机制

aw88395 是一款集成 DSP 的智能功放 (Smart PA) 芯片，DSP 固件中包含多种音效处理和保护算法，包括 ADPZ 自适应扬声器保护、Vmax 电压限制、AGC 自动增益控制、EQ/DRC/Bass Boost 等音效增强、校准算法、Boost 升压控制、硬件多重保护、DSP 内存映射、CRC32 校验、ACF Bin 固件格式等。

源文件：sound/soc/codecs/aw88395/aw88395_device.c, aw88395_data_type.h, aw88395_reg.h

6 Machine Driver 绑定机制

—— Card 组装、Simple Card 与 DAI 格式配置

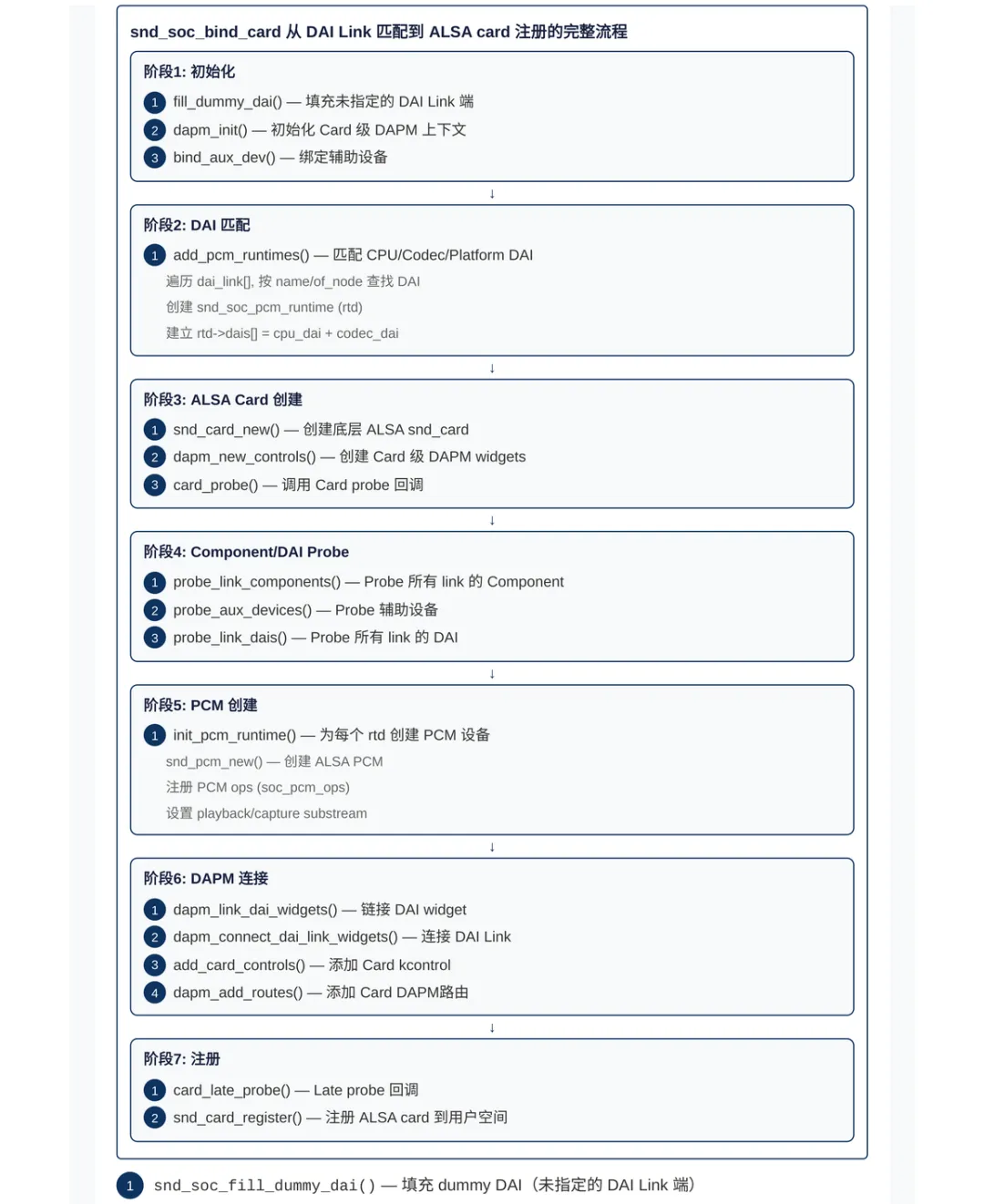

6.1 snd_soc_bind_card 流程

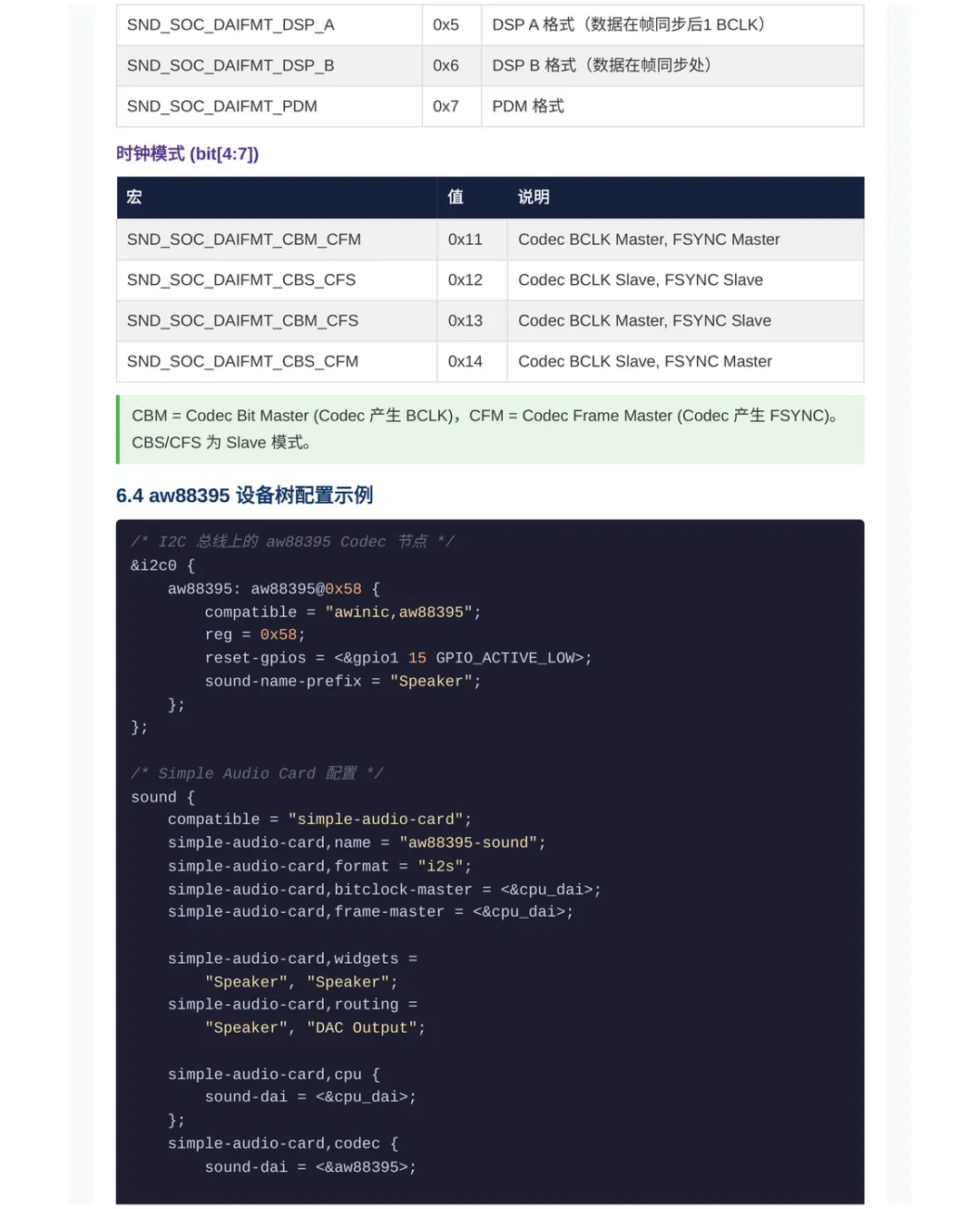

6.2 - 6.4 Simple Card、DAI 格式与时钟模式、设备树配置

7 总结与参考

7.1 ASoC 架构设计要点

1. 三层分离
   ：Codec/Machine/Platform 职责明确，Codec 驱动跨平台复用
2. Component 统一
   ：Codec 和 Platform 统一抽象为 Component，共享注册和操作机制
3. DAPM 自动电源
   ：基于 Widget-Route 有向图，按音频路径连通性自动管理电源，最大化省电
4. DAI Link 声明式绑定
   ：通过 DAI Link 声明式描述音频拓扑，Machine Driver 负责组装
5. PCM 多层调用链
   ：每个 PCM 操作按 Link-Component-DAI 顺序调用，确保各层正确参与
6. Trigger 顺序非对称
   ：START 自上而下，STOP 自下而上，保证资源正确释放

7.2 关键源文件索引

7.3 参考资料

• Linux 内核文档：Documentation/sound/soc/
• ALSA 官方项目：https://www.alsa-project.org/
• 内核源码：sound/soc/、include/sound/soc*.h
