需求描述：热应力顺序耦合

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

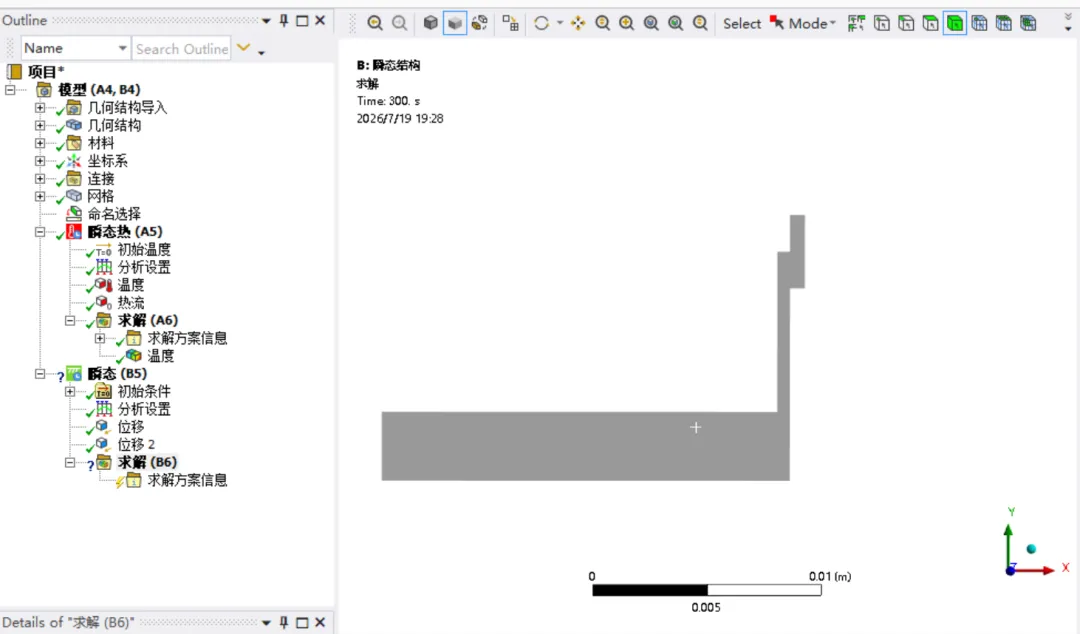

在 Mechanical 的顺序热-结构耦合分析中，热分析与结构分析通常按前后级联的方式组织。热分析先计算温度场，结构分析再把该温度场作为 Imported Temperature Load 接收，用于后续热变形和热应力计算。

在单个算例中，温度载荷导入可以通过界面完成；进入企业项目后，模型往往包含多个分析系统、多个时间步和多组热载荷传递关系。每次重复配置时，都要确认热分析来源、结构分析目标、Imported Load Group 的归属，以及结构分析接收的是单一时刻温度场，还是完整瞬态温度历程。

从脚本实现角度看，技术边界不止于调用 ImportLoad()。ImportLoad() 负责建立热分析到结构分析的温度载荷传递关系，但 Source Time 的设置决定结构分析接收哪一段温度数据。若保持默认的 Worksheet 模式，通常只会导入指定时刻下的温度场；若要导入所有时间段，需要进一步修改导入载荷对象的内部属性。

脚本实现思路

实现时，脚本先从 DataModel.AnalysisList 中取得两个分析对象：DataModel.AnalysisList[0] 为接收温度载荷的结构分析，DataModel.AnalysisList[1] 为提供温度场的热分析。随后脚本调用 analysis_mechanical.ImportLoad(analysis_thermal)，建立热分析结果到结构分析的温度载荷传递关系。

导入完成后，脚本通过 ExtAPI.DataModel.GetObjectsByType(DataModelObjectCategory.ImportedLoadGroup) 获取项目中的 Imported Load Group 列表。随后遍历结构分析的直接子对象，只匹配当前结构分析下的导入载荷组，避免误操作其他分析系统中的 Imported Load。取得温度载荷对象后，脚本将 PROPID_AnalysisTimeDefinition 写为 0，使结构分析接收所有时刻的温度数据。

最后，脚本在结构分析的 Solution 下插入总变形和等效应力结果对象。运行后应回到 Mechanical 对象树和 Details 面板中复核 Imported Load Group、Source Time、温度载荷来源、单位和结果对象，确认温度场传递链路与当前热-结构分析流程一致。

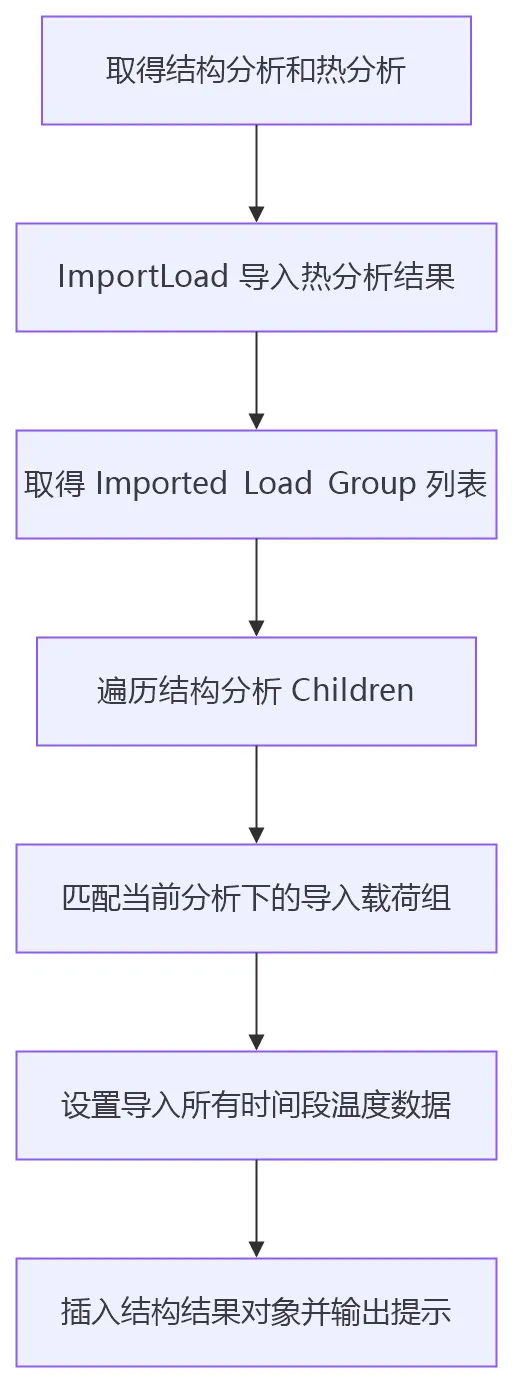

整体执行过程可以理解为下面几步：

第一步，脚本通过 DataModel.AnalysisList[0] 取得结构分析，通过 DataModel.AnalysisList[1] 取得热分析。

第二步，脚本调用 analysis_mechanical.ImportLoad(analysis_thermal)，把热分析温度结果导入到结构分析中。

第三步，脚本通过 ExtAPI.DataModel.GetObjectsByType(DataModelObjectCategory.ImportedLoadGroup) 取得项目中的 Imported Load Group 列表。

第四步，脚本遍历结构分析的 Children，匹配属于当前结构分析的 Imported Load Group，并取得其中的温度载荷对象。

第五步，脚本把 PROPID_AnalysisTimeDefinition 写为 0，用于导入所有时刻的温度数据。

第六步，脚本在结构分析 Solution 下添加总变形和等效应力结果对象，并通过 Shell 输出执行提示。

源码及其讲解

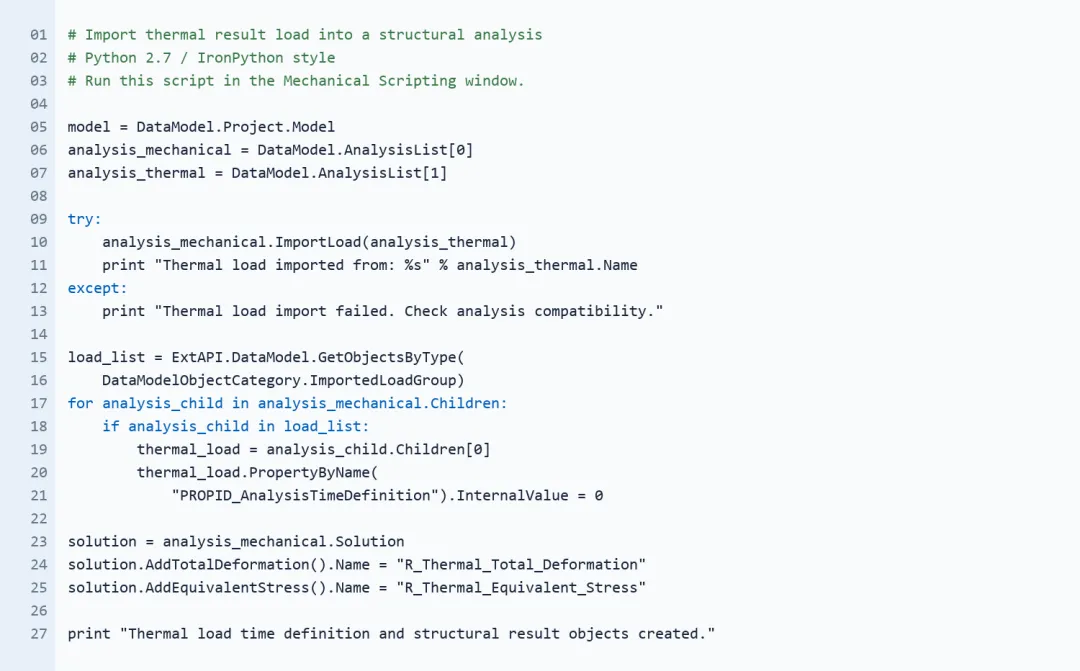

这段脚本围绕两个分析对象展开：analysis_mechanical = DataModel.AnalysisList[0] 是接收温度载荷的结构分析，analysis_thermal = DataModel.AnalysisList[1] 是提供温度结果的热分析。脚本默认这两个分析已经在 Workbench / Mechanical 中建立好顺序耦合关系。

核心动作是 analysis_mechanical.ImportLoad(analysis_thermal)，用于把热分析结果导入结构分析并生成 Imported Load。导入完成后，脚本通过 ExtAPI.DataModel.GetObjectsByType(DataModelObjectCategory.ImportedLoadGroup) 取得导入载荷组列表，再遍历 analysis_mechanical.Children，只在当前结构分析的子对象中匹配 Imported Load Group。

匹配成功后，脚本取得其中的 thermal_load，并将 PROPID_AnalysisTimeDefinition 的 InternalValue 写为 0，用于导入所有时刻的温度数据。这一行是本篇脚本的关键设置：它不是脚本录制自动生成的结果，而是根据热-结构耦合项目的实际需求，结合 Mechanical 帮助文档、对象属性和实机验证确定下来的 API 写法。

最后，脚本进入结构分析的 Solution，添加总变形和等效应力结果对象。运行后需要回到 Mechanical 中检查温度载荷映射、所有时刻温度数据导入、单位、时间步和结构求解结果是否一致。

脚本运行结果

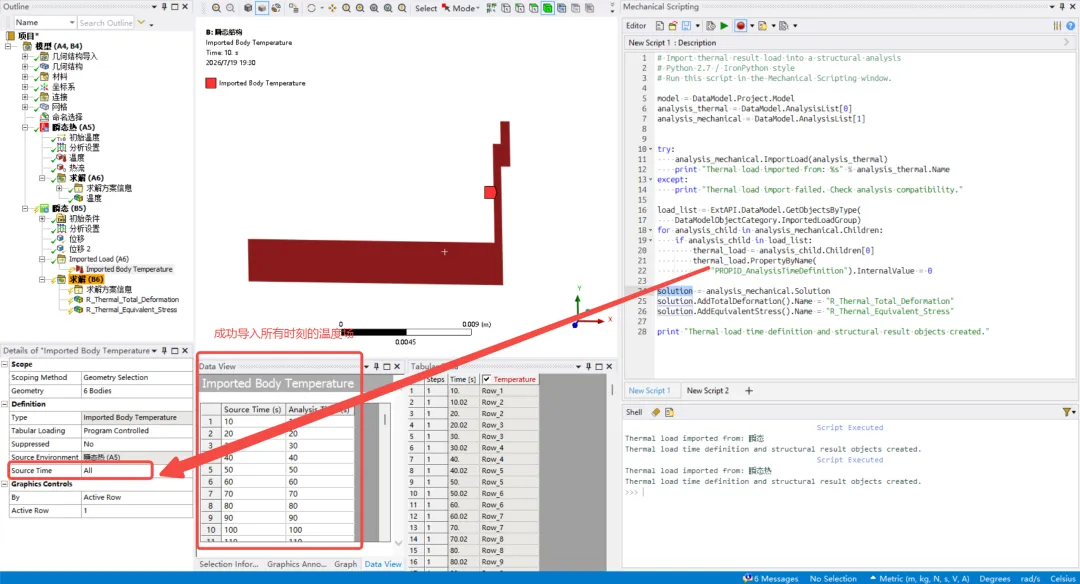

运行后，结构分析中会出现 Imported Load Group，导入温度载荷的时间定义被写入，同时 Solution 下会创建总变形和等效应力结果。控制台会输出热载荷导入和结果对象创建的信息。

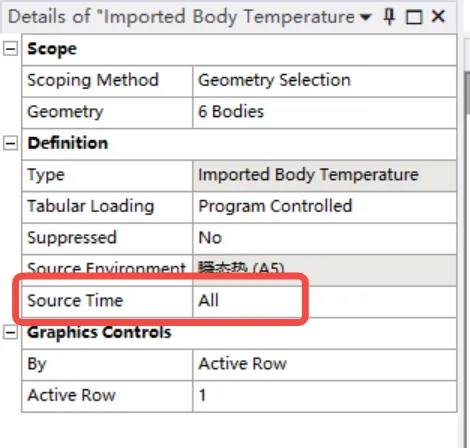

导入温度载荷时，Source Time 默认是 Worksheet 模式，即按照表格中指定的时刻导入温度场。脚本将 PROPID_AnalysisTimeDefinition 写为 0 后，导入载荷切换为所有时刻温度数据，结构分析可以接收完整瞬态温度历程。

脚本扩展方向

• • 将热分析和结构分析入口改为按名称匹配，适配多个热-结构耦合工况。
• • 增加 Imported Load Group 数量检查，避免重复运行后生成多组导入载荷。
• • 在导入温度载荷后补充位移约束、弱弹簧、结果对象或求解控制，形成完整结构分析模板。
• • 与瞬态热分析求解、结构求解和结果导出脚本衔接，形成顺序热-结构自动化流程。

总结

热应力顺序耦合的关键，不只是分别完成热分析和结构分析，而是让温度场以明确的 Imported Load 形式传递到结构分析中。

本文脚本把“定位现有结构分析和热分析、导入热分析温度结果、设置导入所有时间段温度数据、准备结构结果对象”整理成一段可复用流程。它的重点不在于复现界面点击，而在于把 Imported Load Group、温度载荷对象和 PROPID_AnalysisTimeDefinition 之间的关系写清楚。

用于项目时，可以沿着热分析求解状态、温度载荷导入对象、Source Time、单位、时间步和结构结果对象逐项确认，让温度场传递、结构求解和热应力结果之间保持清楚的承接关系。
