Linux I2C 设备寄存器读写流程：SGM41528_9 实例

一、本文目标

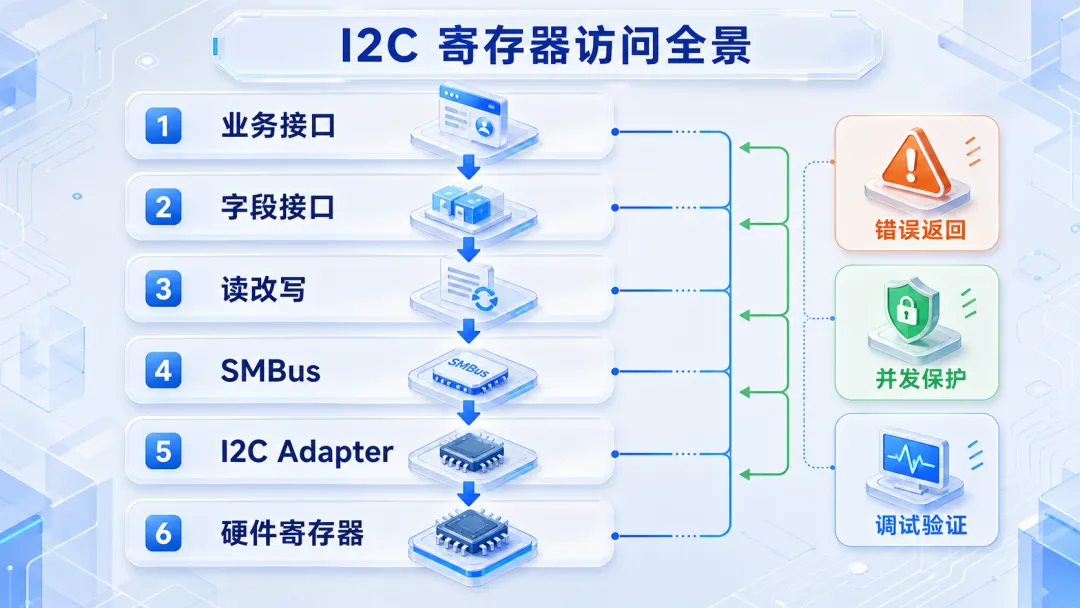

本文以 SGM41528_9 充电芯片驱动为例，完整说明一个 Linux I2C 寄存器型设备的常见读写分层：

●●●业务接口
    -> 寄存器字段接口
    -> 读改写接口
    -> 带锁寄存器接口
    -> SMBus 单字节接口
    -> I2C 控制器
    -> 芯片硬件寄存器

读完本文后，应能够回答以下问题：

1. i2c_smbus_read_byte_data() 和 i2c_smbus_write_byte_data() 分别做什么。 2. 为什么底层函数使用 s32 返回值，而输出数据使用 u8。

 3. 为什么普通寄存器访问需要互斥锁。

4. 为什么修改一个字段不能直接覆盖整个寄存器。

5. reg、mask、shift 如何描述一个寄存器字段。 6. field_read() 和 field_write() 如何隐藏寄存器位运算细节。

7. PG_STAT 如何变成 Linux 的 POWER_SUPPLY_PROP_ONLINE。

8. 上层如何通过 Power Supply 接口修改 EN_CHG。

9. I2C 错误如何逐层返回给调用者。

10. 当前实现有哪些值得保留和需要改进的地方。

本文所有“当前代码行为”均以真实源码为准。芯片内部 Power Good 阈值、充电状态编码等硬件细节，如果源码不能证明，则明确标记为“需查数据手册”。

二、先理解三种数据

2.1 寄存器地址

寄存器地址用于指定要访问芯片内部的哪个寄存器，例如：

●●●0x06：包含 EN_CHG 等控制字段
0x0B：包含 CHRG_STAT 等状态字段
0x0C：包含 PG_STAT 等输入状态字段

字段表确认 EN_CHG 位于 0x06，CHRG_STAT 位于 0x0B，PG_STAT 位于 0x0C。

2.2 完整寄存器值

SGM 驱动使用单字节寄存器访问，因此一次底层读取获得一个 u8，即完整的 8 位寄存器值：

●●●bit 7  bit 6  bit 5  bit 4  bit 3  bit 2  bit 1  bit 0

一个寄存器可能同时承载多个字段，所以读取出来的一个字节不一定只表示一种功能。

2.3 逻辑字段值

逻辑字段值是从完整寄存器中提取出的某一组位。例如 EN_CHG 只有一位，逻辑值是 0/1；CHRG_STAT 占三位，逻辑值范围理论上是 0～7。

驱动通过 mask 选择字段，通过 shift 把字段移动到 bit 0，形成上层容易使用的普通整数。

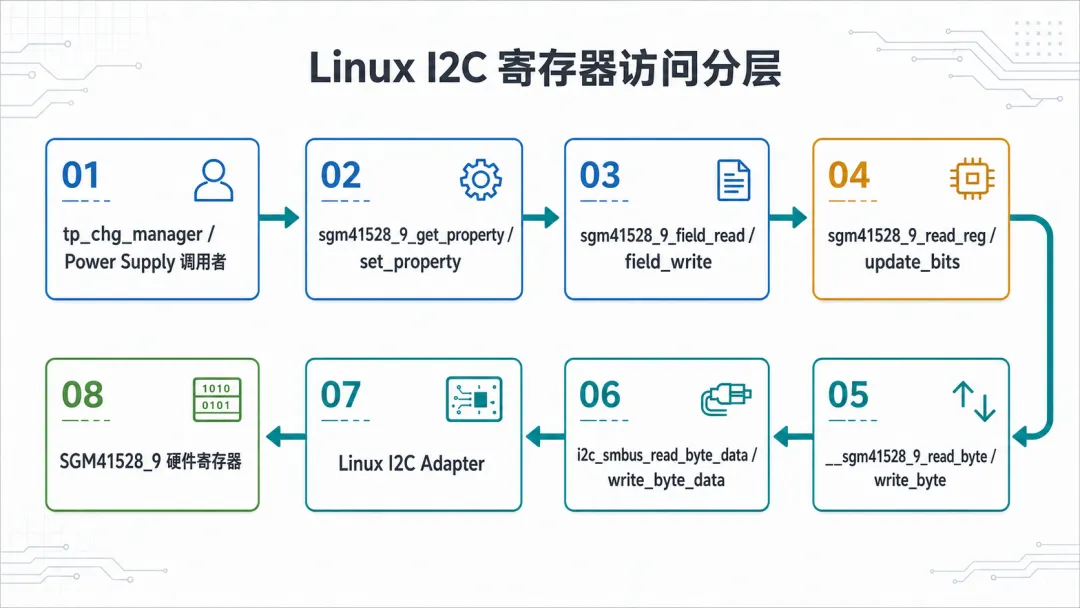

三、整体分层架构

图中业务入口由 Power Supply 描述符注册，读取回调为 sgm41528_9_get_property()，写入回调为 sgm41528_9_set_property()。

字段层位于 field_read() 和 field_write()，带锁的完整寄存器读取由 read_reg() 完成，字段写入则通过 update_bits() 完成读改写。

最底层通过 Linux SMBus Byte Data API 与 I2C 设备通信。

四、I2C 设备对象和访问上下文

4.1 驱动私有结构体

SGM 驱动把 i2c_client、设备对象、Power Supply 对象和 I2C 互斥锁放在同一个私有结构体中：

●●●struct sgm41528_9_device {
struct i2c_client *client;
struct device *dev;
struct power_supply *charger;
struct mutex lock;
struct mutex i2c_rw_lock;
/* 其他成员省略 */
};

其中：

4.2 probe() 建立关联

I2C 核心调用驱动的 probe() 时传入 struct i2c_client *client。驱动把它保存到 sgm->client，并初始化 I2C 互斥锁：

●●●sgm->client = client;
sgm->dev = dev;

mutex_init(&sgm->lock);
mutex_init(&sgm->i2c_rw_lock);

i2c_set_clientdata(client, sgm);

之后任何拿到 sgm 的函数，都可以通过 sgm->client 访问同一颗芯片，而不需要重复传递 I2C 总线号和从设备地址。

五、最底层单字节读取

5.1 完整源码

●●●staticint __sgm41528_9_read_byte(struct sgm41528_9_device *sgm,
					 u8 reg, u8 *data)
{
	s32 ret;

	ret = i2c_smbus_read_byte_data(sgm->client, reg);
if (ret < 0) {
		pr_err("i2c read fail: can't read from reg 0x%02X\n", reg);
return ret;
	}

	*data = (u8)ret;
return0;
}

5.2 参数含义

●●●sgm  ：当前芯片实例
reg  ：需要读取的 8 位寄存器地址
data ：输出参数，保存读取到的一个字节

函数返回值和输出值分开设计：

●●●返回 0    ：读取成功，数据写入 *data
返回负数 ：读取失败，返回 Linux I2C 错误码

5.3 为什么 ret 使用 s32

i2c_smbus_read_byte_data() 成功时返回 0～255，失败时返回负错误码，因此不能直接用 u8 保存返回值。代码先用有符号 s32 接收，确认 ret >= 0 后再转换为 u8。

读取失败时，*data 不会被更新。调用者必须先判断返回值，再使用输出数据。

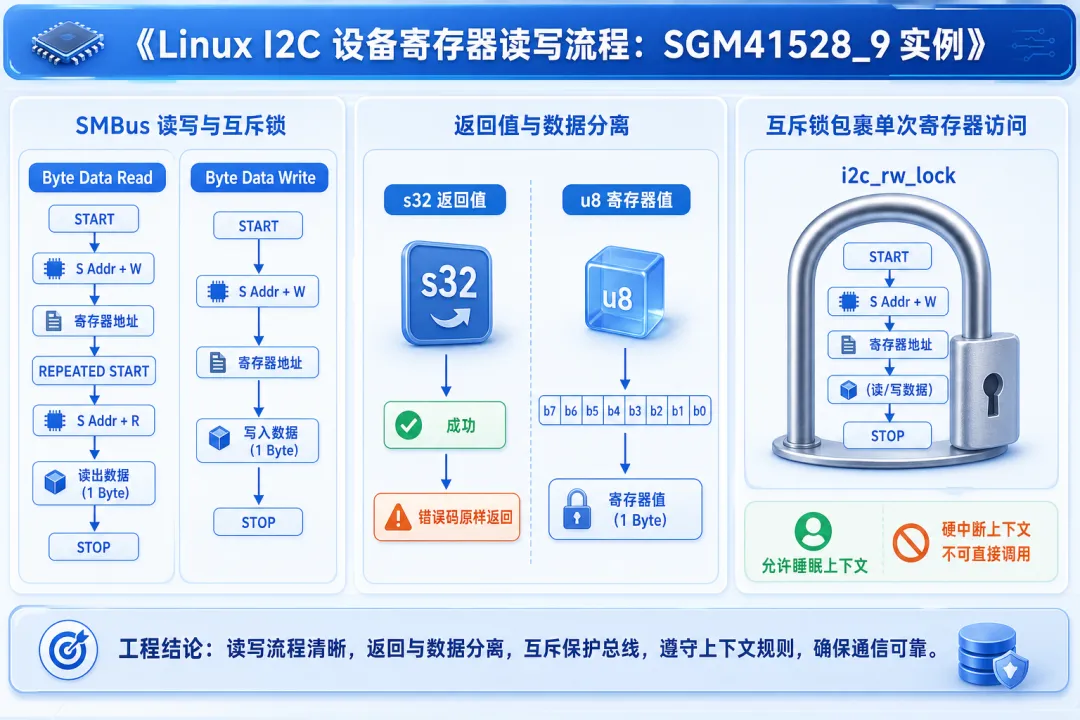

5.4 SMBus Byte Data Read 总线过程

从协议角度看，i2c_smbus_read_byte_data(client, reg) 表示“以 reg 为命令码读取一个数据字节”。典型时序为：

●●●S
-> Slave Address + Write
-> ACK
-> Command/Register Address
-> ACK
-> Repeated START
-> Slave Address + Read
-> ACK
-> Data Byte
-> NACK
-> P

符号含义：

●●●S    ：START
P    ：STOP
ACK  ：接收方应答
NACK ：主机读取最后一个字节后结束传输

Linux I2C 核心和具体 I2C Adapter 驱动负责把 SMBus 请求转换成控制器传输；SGM 驱动只提供 client 和寄存器地址。

六、最底层单字节写入

6.1 完整源码

●●●staticint __sgm41528_9_write_byte(struct sgm41528_9_device *sgm,
int reg, u8 val)
{
	s32 ret;

	ret = i2c_smbus_write_byte_data(sgm->client, reg, val);
if (ret < 0) {
		pr_err("i2c write fail: can't write 0x%02X "
"to reg 0x%02X: %d\n", val, reg, ret);
return ret;
	}

return0;
}

6.2 参数和返回值

●●●sgm ：当前芯片实例
reg ：目标寄存器地址
val ：需要写入的完整 8 位值

成功时返回 0，失败时返回底层负错误码。与读取不同，写操作没有额外输出参数。

6.3 SMBus Byte Data Write 总线过程

典型写入时序为：

●●●S
-> Slave Address + Write
-> ACK
-> Command/Register Address
-> ACK
-> Data Byte
-> ACK
-> P

这个接口写入的是一个完整字节。如果目标寄存器包含多个字段，而业务只想修改其中一位，则不应该直接调用该接口覆盖整个寄存器，应使用后面的 update_bits() 或 field_write()。

七、为什么底层函数名前有双下划线

__sgm41528_9_read_byte() 和 __sgm41528_9_write_byte() 中的双下划线不是 C 语言语法要求，而是本驱动采用的命名约定。

在当前实现中，这两个底层函数自身不获取 i2c_rw_lock。上层 read_reg() 和 update_bits() 会在调用它们之前加锁，因此双下划线可以理解为：

●●●内部底层版本；调用者负责满足加锁或无并发前提

这只是代码约定，编译器不会自动阻止其他函数直接调用双下划线版本。

八、带锁的普通寄存器读取

8.1 完整源码

●●●staticint sgm41528_9_read_reg(struct sgm41528_9_device *sgm,
			       u8 reg, u8 *data)
{
int ret;

	mutex_lock(&sgm->i2c_rw_lock);
	ret = __sgm41528_9_read_byte(sgm, reg, data);
	mutex_unlock(&sgm->i2c_rw_lock);

return ret;
}

8.2 互斥锁保护什么

i2c_rw_lock 让当前驱动中的访问者按顺序执行 I2C 寄存器操作，避免同一设备的不同线程同时进入底层传输。

这里使用 mutex，意味着调用路径必须处于允许睡眠的上下文。I2C 传输本身通常也可能睡眠，因此普通工作线程、probe()、sysfs 和 Power Supply 回调可以使用，硬中断上下文不能直接使用。

8.3 这把锁的边界

该锁只能约束遵守它的当前驱动代码。如果某个路径直接调用 __sgm41528_9_write_byte()，就会绕过这把锁。它也不能自动协调其他驱动或用户空间通过其他接口访问同一硬件。

九、修改寄存器部分位：Read-Modify-Write

9.1 为什么不能总是直接写整个寄存器

假设一个寄存器布局如下：

●●●bit 7       bit 6       bit 5:4      bit 3       bit 2:0
EN_OTG      AUTO_DET    TREG         EN_CHG      OTHER

如果只想修改 EN_CHG，直接写一个固定字节可能同时覆盖 EN_OTG、AUTO_DET、TREG 和 OTHER。正确方式是：

●●●读取旧寄存器值
-> 清除 EN_CHG 对应位
-> 合并新的 EN_CHG 值
-> 写回完整寄存器

9.2 完整源码

●●●staticint sgm41528_9_update_bits(struct sgm41528_9_device *sgm,
				  u8 reg, u8 mask, u8 val)
{
int ret;
	u8 tmp;

	mutex_lock(&sgm->i2c_rw_lock);

	ret = __sgm41528_9_read_byte(sgm, reg, &tmp);
if (ret) {
		pr_err("Failed: reg=%02X, ret=%d\n", reg, ret);
goto out;
	}

	tmp &= ~mask;
	tmp |= val & mask;

	ret = __sgm41528_9_write_byte(sgm, reg, tmp);
if (ret)
		pr_err("Failed: reg=%02X, ret=%d\n", reg, ret);

out:
	mutex_unlock(&sgm->i2c_rw_lock);
return ret;
}

9.3 核心公式

两行位运算：

●●●tmp &= ~mask;
tmp |= val & mask;

等价于：

●●●new_value = (old_value & ~mask) | (val & mask);

含义分别是：

●●●old_value & ~mask ：清除目标字段，保留其他位
val & mask        ：只保留新值中属于目标字段的位
按位或             ：把新字段合并到旧寄存器

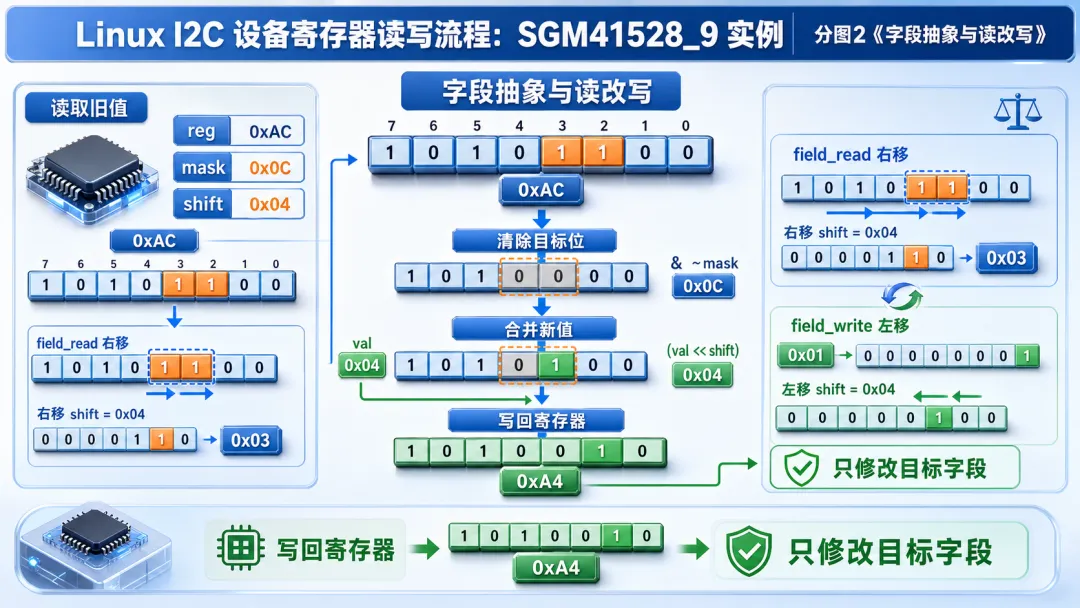

9.4 位运算示例

假设：

●●●old  = 0xAC = 10101100
mask = 0x0C = 00001100
val  = 0x04 = 00000100

清除目标字段：

●●●~mask         = 11110011

10101100
& 11110011
-----------
10100000

合并新值：

●●●val & mask    = 00000100

10100000
| 00000100
-----------
10100100 = 0xA4

最终只有 bit 3:2 被修改，其他位保持不变。

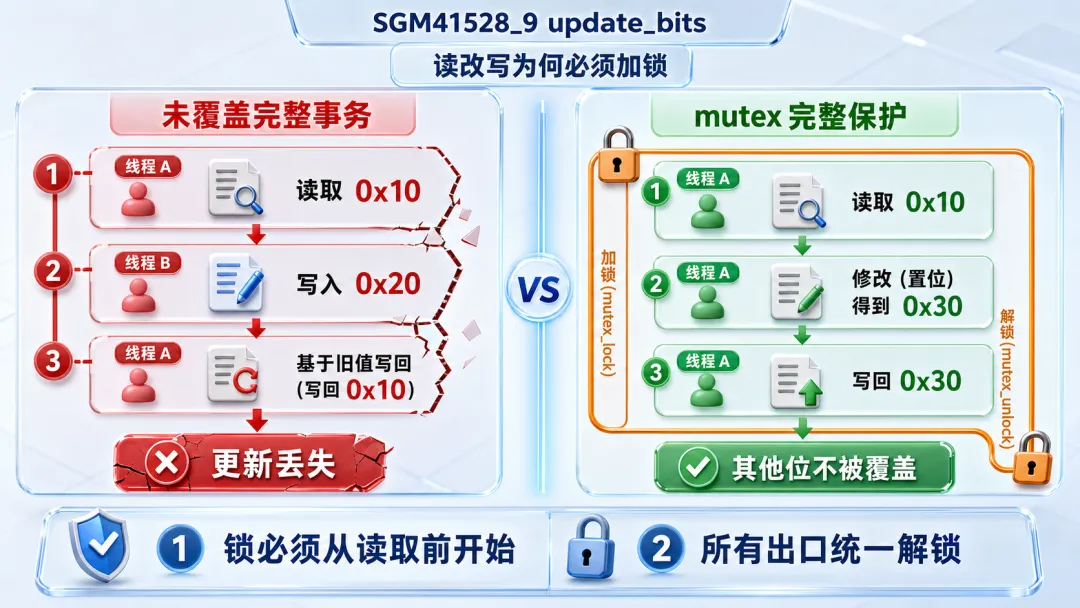

9.5 为什么锁必须覆盖读取和写回全过程

错误的锁范围可能产生丢失更新：

●●●线程 A 读取 0x10
线程 B 修改并写回 0x20
线程 A 仍根据旧值 0x10 计算并写回
线程 B 的修改被覆盖

当前实现从读取前一直持锁到写回后，使“读、改、写”成为当前驱动内部不可交叉的事务。

9.6 为什么读取失败要跳到 out

读取失败后 tmp 无效，不能继续计算和写回。使用 goto out 可以统一释放互斥锁。如果直接在错误分支 return ret，会遗漏 mutex_unlock()，导致后续访问阻塞。

十、寄存器字段抽象

10.1 字段描述结构

●●●struct sgm41528_9_fields {
	u8 reg;
	u8 shift;
	u8 mask;
};

成员含义：

10.2 枚举和字段表

驱动先用枚举为字段命名：

●●●enum SGM41528_9_BIT_OPTION {
/* ... */
	F_BIT_EN_CHG,
/* ... */
	F_BIT_CHRG_STAT,
	F_BIT_PG_STAT,
/* ... */
	F_BIT_MAX,
};

再通过指定初始化器建立映射：

●●●staticconststruct sgm41528_9_fields
sgm41528_9_regs[F_BIT_MAX] = {
	[F_BIT_ICHG]      = {0x01, 0, GENMASK(5, 0)},
	[F_BIT_WD]        = {0x05, 4, GENMASK(5, 4)},
	[F_BIT_EN_CHG]    = {0x06, 3, GENMASK(3, 3)},
	[F_BIT_CHRG_STAT] = {0x0B, 0, GENMASK(2, 0)},
	[F_BIT_PG_STAT]   = {0x0C, 7, GENMASK(7, 7)},
};

10.3 GENMASK()

GENMASK(high, low) 生成从 bit high 到 bit low 连续为 1 的掩码：

●●●GENMASK(3, 3) = 00001000 = 0x08
GENMASK(5, 4) = 00110000 = 0x30
GENMASK(5, 0) = 00111111 = 0x3F
GENMASK(7, 7) = 10000000 = 0x80

10.4 shift 的本质

shift 是字段最低有效位的 bit 编号，也就是 mask 中最右侧那个 1 所在的位置。

shift 负责在两种表示之间转换：

●●●寄存器对齐值 --右移 shift--> 右对齐逻辑值
右对齐逻辑值 --左移 shift--> 寄存器对齐值

11、字段读取 field_read()

11.1 完整源码

●●●staticint sgm41528_9_field_read(struct sgm41528_9_device *sgm,
enum SGM41528_9_BIT_OPTION field_id)
{
int ret;
	u8 val;

	ret = sgm41528_9_read_reg(
		sgm,
		sgm41528_9_regs[field_id].reg,
		&val);
if (ret < 0)
return ret;

	val &= sgm41528_9_regs[field_id].mask;
	val >>= sgm41528_9_regs[field_id].shift;

return val;
}

11.2 读取公式

●●●field_value = (register_value & mask) >> shift;

流程为：

●●●field_id
-> 查表得到 reg/mask/shift
-> 读取完整寄存器
-> mask 清除无关位
-> 右移 shift
-> 返回逻辑字段值

11.3 为什么返回类型是 int

字段本身只有 u8，但函数需要同时返回字段值和负错误码：

●●●>= 0：字段值
<  0：I2C 读取错误

所以上层必须先执行：

●●●ret = sgm41528_9_field_read(...);
if (ret < 0)
return ret;

再把 ret 当作字段值。

12、字段写入 field_write()

12.1 完整源码

●●●staticint sgm41528_9_field_write(struct sgm41528_9_device *sgm,
enum SGM41528_9_BIT_OPTION field_id,
			       u8 val)
{
return sgm41528_9_update_bits(
		sgm,
		sgm41528_9_regs[field_id].reg,
		sgm41528_9_regs[field_id].mask,
		val << sgm41528_9_regs[field_id].shift);
}

12.2 写入公式

●●●aligned_value = logical_value << shift;
new_register = (old_register & ~mask) |
	       (aligned_value & mask);

上层传入的是右对齐逻辑值。例如 EN_CHG 位于 bit 3，上层传 1，field_write() 自动计算：

●●●1 << 3 = 0x08

然后 update_bits() 把 0x08 写入 bit 3，不影响其他位。

13、完整读取实例：PG_STAT 到 ONLINE

13.1 PG_STAT 字段定义

●●●[F_BIT_PG_STAT] = {0x0C, 7, GENMASK(7, 7)};

对应：

●●●reg   = 0x0C
shift = 7
mask  = 0x80

13.2 业务调用

Power Supply getter 读取：

●●●online = sgm41528_9_field_read(sgm, F_BIT_PG_STAT);
if (online < 0) {
	dev_err(sgm->dev,
"%s: read PG_STAT failed, ret=%d\n",
		__func__, online);
return online;
}

POWER_SUPPLY_PROP_ONLINE 分支把非零值规范化成 1：

●●●case POWER_SUPPLY_PROP_ONLINE:
	val->intval = !!online;
break;

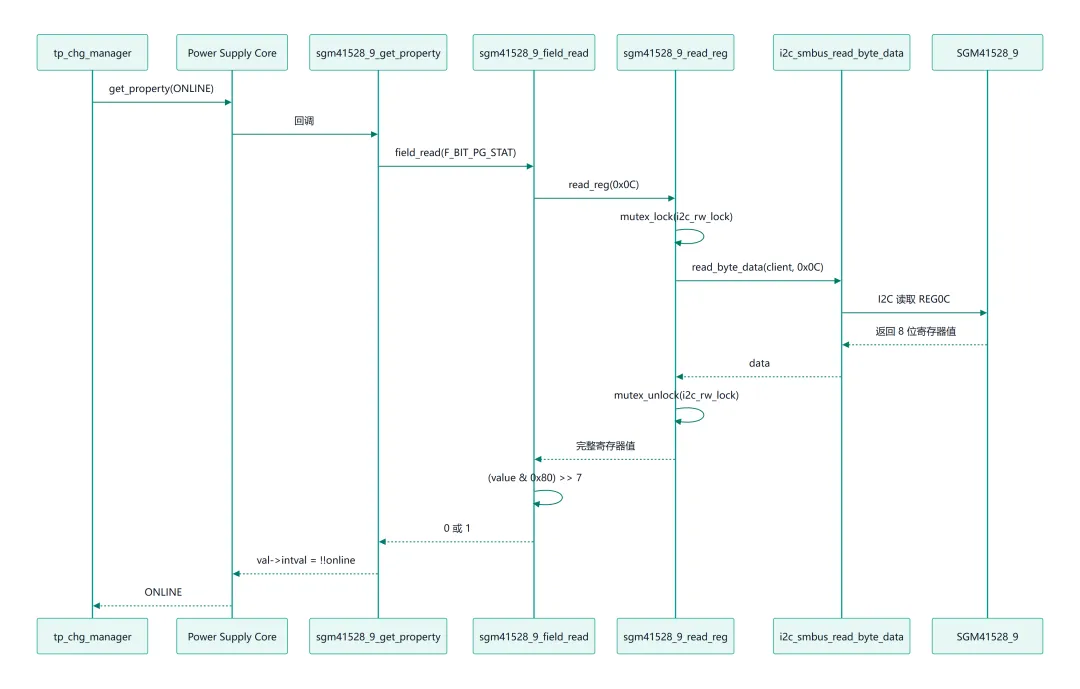

13.3 完整调用链

上层充电管理器通过名称取得真实充电器 Power Supply，并读取 POWER_SUPPLY_PROP_ONLINE。

13.4 位提取示例

假设芯片 REG0C 返回：

●●●REG0C = 0xB0 = 10110000
mask  = 0x80 = 10000000
shift = 7

计算：

●●●(10110000 & 10000000) >> 7
= 10000000 >> 7
= 1

因此 Linux ONLINE 返回 1。

13.5 PG_STAT 如何知道输入在线

源码确认的是：驱动读取 REG0C.bit7 并把它作为 online。驱动本身没有根据电压做软件计算。

硬件机制推断：SGM41528_9 内部监测 VBUS 输入，在满足芯片 Power Good 条件时置位 PG_STAT，条件失效时清零。具体输入阈值、去抖时间和异常条件必须查 SGM41528_9 数据手册，当前仓库没有提供这些定义。

14、为什么 ONLINE 不等于“正在充电”

PG_STAT 描述输入侧是否存在有效电源，CHRG_STAT 描述充电状态机当前阶段，两者语义不同。

●●●ONLINE    ：外部输入电源是否有效
CHRG_STAT ：芯片当前是否未充电、涓流、预充、快充或终止

即使 ONLINE=1，也可能由于软件关闭 EN_CHG、电池已满或保护条件而没有实际充电。

当前 STATUS 逻辑先判断 online，再解释 chg_stat：

●●●case POWER_SUPPLY_PROP_STATUS:
if (!online)
		val->intval = POWER_SUPPLY_STATUS_DISCHARGING;
elseif (chg_stat == 0)
		val->intval = POWER_SUPPLY_STATUS_NOT_CHARGING;
elseif (chg_stat == 1 || chg_stat == 2)
		val->intval = POWER_SUPPLY_STATUS_CHARGING;
elseif (chg_stat == 3)
		val->intval = POWER_SUPPLY_STATUS_FULL;
else
		val->intval = POWER_SUPPLY_STATUS_UNKNOWN;
break;

这说明“输入在线”和“充电阶段”必须分别读取，然后组合成上层状态。

15、完整写入实例：控制 EN_CHG

15.1 EN_CHG 字段定义

●●●[F_BIT_EN_CHG] = {0x06, 3, GENMASK(3, 3)};

对应：

●●●reg   = 0x06
shift = 3
mask  = 0x08

15.2 Power Supply 写入口

●●●staticint sgm41528_9_set_property(
struct power_supply *psy,
enum power_supply_property prop,
constunion power_supply_propval *val)
{
struct sgm41528_9_device *sgm =
		power_supply_get_drvdata(psy);
int ret = -EINVAL;

switch (prop) {
case POWER_SUPPLY_PROP_CHARGING_ENABLED:
case POWER_SUPPLY_PROP_CHARGE_CONTROL_LIMIT:
		ret = sgm41528_9_chg_enable_set(
			sgm, !!val->intval);
break;
default:
return -EINVAL;
	}

return ret;
}

15.3 转换为字段写入

●●●ret = sgm41528_9_field_write(
	sgm,
	F_BIT_EN_CHG,
	enable ? 1 : 0);

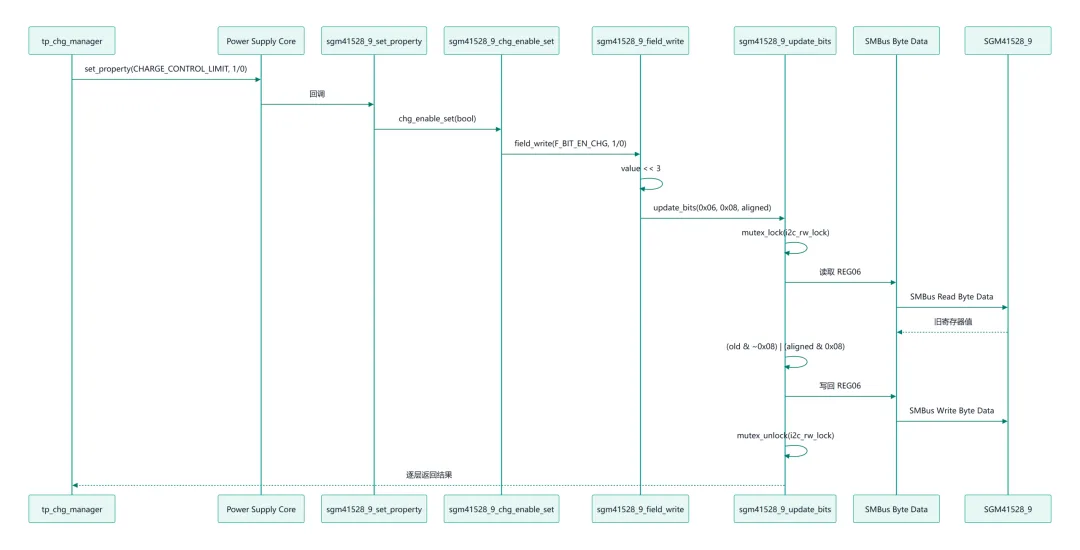

15.4 完整调用链

上层 tp_chg_manager 通过 POWER_SUPPLY_PROP_CHARGE_CONTROL_LIMIT 请求开启或关闭真实充电器。

15.5 位更新计算

假设寄存器 0x06 原值是：

●●●old = 0x34 = 00110100

开启充电：

●●●logical value = 1
aligned       = 1 << 3 = 0x08
mask          = 0x08

new = (0x34 & ~0x08) | (0x08 & 0x08)
    = 0x3C

关闭充电：

●●●logical value = 0
aligned       = 0 << 3 = 0x00

new = (0x3C & ~0x08) | (0x00 & 0x08)
    = 0x34

整个过程只改变 bit 3。

16、sysfs 寄存器调试路径

当前驱动提供寄存器调试属性，可以从设备对应的 I2C sysfs 目录读取或写入寄存器。

读取路径使用带锁的 sgm41528_9_read_reg()：

●●●sgm41528_9_read_reg(sgm, reg, &val);

写入路径当前直接调用底层未加锁函数：

●●●__sgm41528_9_write_byte(sgm, (int)reg, val);

设备路径通常可通过以下命令查找：

●●●find /sys -name sgm41529_all_regs 2>/dev/null
find /sys -name sgm41529_rw_reg 2>/dev/null

I2C 设备目录通常类似：

●●●/sys/bus/i2c/devices/1-006b/

具体总线号和地址以设备实际枚举结果为准。

17、推荐的通用 I2C 寄存器访问模板

下面把 SGM 的思路提炼成更完整的通用模板。示例代码用于讲解设计，不代表已经修改当前驱动。

17.1 底层未加锁接口

●●●staticint __chip_read_byte(struct chip_device *chip,
			    u8 reg, u8 *data)
{
	s32 ret;

	ret = i2c_smbus_read_byte_data(chip->client, reg);
if (ret < 0)
return ret;

	*data = (u8)ret;
return0;
}

staticint __chip_write_byte(struct chip_device *chip,
			     u8 reg, u8 val)
{
return i2c_smbus_write_byte_data(chip->client, reg, val);
}

17.2 带锁完整寄存器接口

●●●staticint chip_read_reg(struct chip_device *chip,
			 u8 reg, u8 *data)
{
int ret;

	mutex_lock(&chip->io_lock);
	ret = __chip_read_byte(chip, reg, data);
	mutex_unlock(&chip->io_lock);

return ret;
}

staticint chip_write_reg(struct chip_device *chip,
			  u8 reg, u8 val)
{
int ret;

	mutex_lock(&chip->io_lock);
	ret = __chip_write_byte(chip, reg, val);
	mutex_unlock(&chip->io_lock);

return ret;
}

17.3 带锁位更新接口

●●●staticint chip_update_bits(struct chip_device *chip,
			    u8 reg, u8 mask, u8 val)
{
int ret;
	u8 old, new;

	mutex_lock(&chip->io_lock);

	ret = __chip_read_byte(chip, reg, &old);
if (ret < 0)
goto out;

	new = (old & ~mask) | (val & mask);
if (new == old) {
		ret = 0;
goto out;
	}

	ret = __chip_write_byte(chip, reg, new);

out:
	mutex_unlock(&chip->io_lock);
return ret;
}

这里增加 new == old 判断，可以在字段值没有变化时跳过 I2C 写入。是否需要该优化取决于芯片行为和项目要求。

17.4 字段描述和字段接口

●●●struct chip_field {
	u8 reg;
	u8 shift;
	u8 mask;
};

staticint chip_field_read(struct chip_device *chip,
unsignedint field_id)
{
conststruct chip_field *field;
int ret;
	u8 value;

if (field_id >= FIELD_MAX)
return -EINVAL;

	field = &chip_fields[field_id];

	ret = chip_read_reg(chip, field->reg, &value);
if (ret < 0)
return ret;

return (value & field->mask) >> field->shift;
}

staticint chip_field_write(struct chip_device *chip,
unsignedint field_id,
			    u8 value)
{
conststruct chip_field *field;
	u8 max;

if (field_id >= FIELD_MAX)
return -EINVAL;

	field = &chip_fields[field_id];
	max = field->mask >> field->shift;
if (value > max)
return -EINVAL;

return chip_update_bits(
		chip,
		field->reg,
		field->mask,
		value << field->shift);
}

18、什么时候使用哪个接口

一般业务代码应优先使用字段接口；寄存器调试和芯片初始化可以使用完整寄存器接口；双下划线底层接口应限制在驱动内部受控路径。

19、总结

SGM41528_9 的寄存器读写路径体现了 Linux I2C 寄存器型驱动的典型分层：

●●●最底层：i2c_smbus_read_byte_data / write_byte_data
    -> 完成单字节总线访问

寄存器层：read_reg / update_bits
    -> 提供互斥保护和读改写

字段层：field_read / field_write
    -> 使用 reg、mask、shift 操作具体功能字段

业务层：get_property / set_property
    -> 把硬件字段转换成 ONLINE、STATUS、EN_CHG 等系统语义

上层管理：tp_chg_manager
    -> 周期读取状态并控制充电策略

最重要的设计原则是：

1. 底层总线返回值和寄存器数据必须分开处理。

 2. 运行期 I2C 访问需要统一的并发保护策略。

3. 读改写必须在同一锁范围内完成。

4. 修改单个字段时必须保留寄存器其他位。

 5. 用字段表集中管理寄存器地址、掩码和位移。

6. 上层优先使用字段接口，而不是重复硬编码寄存器魔数。

7. 所有 I2C 错误必须逐层返回，不能只打印日志后假装成功。

8. 芯片状态编码和特殊位语义必须以数据手册为最终依据。
