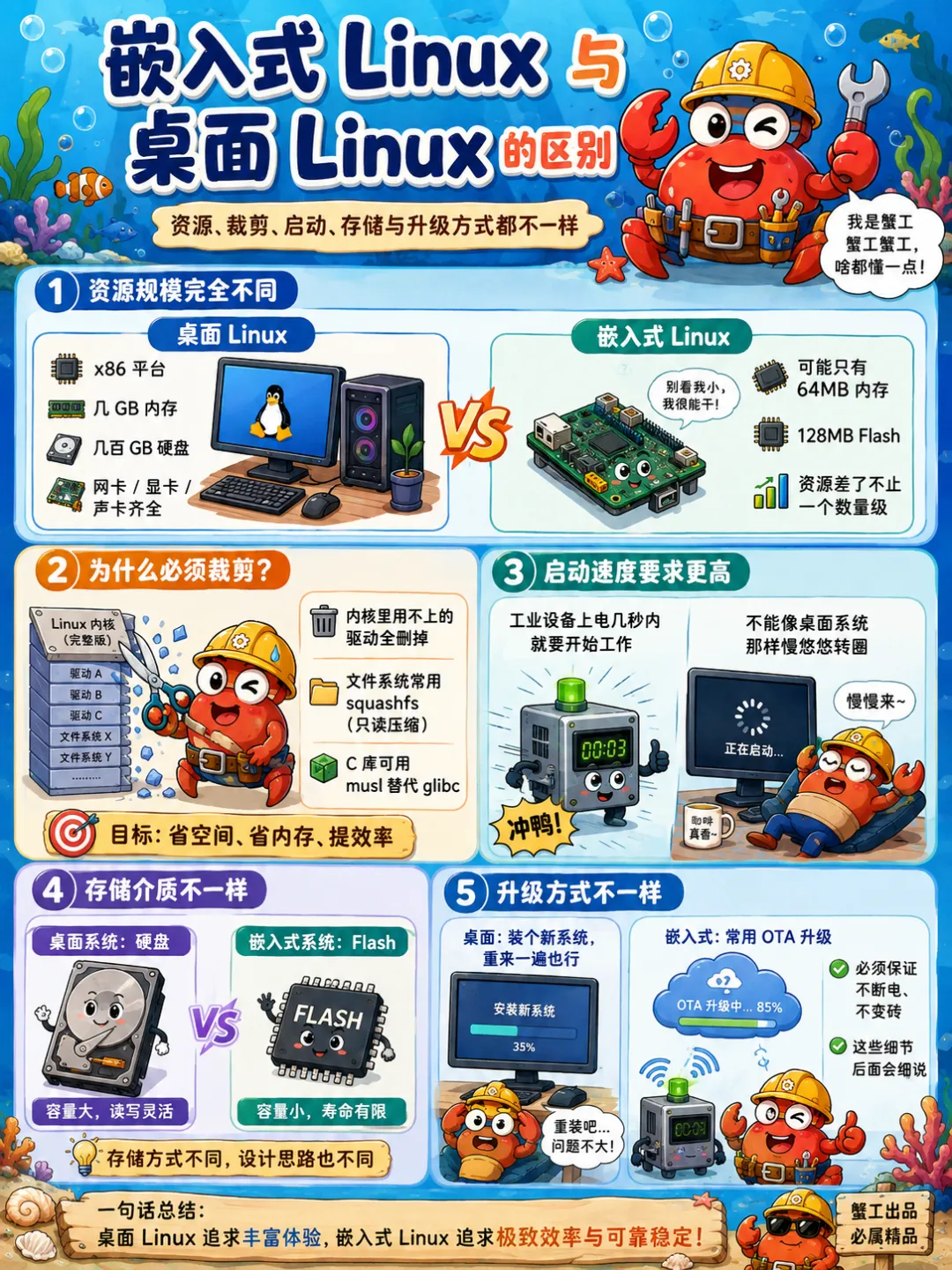

嵌入式 ARM Linux 系统架构全解:一文讲透硬件、U-Boot、内核、驱动与应用

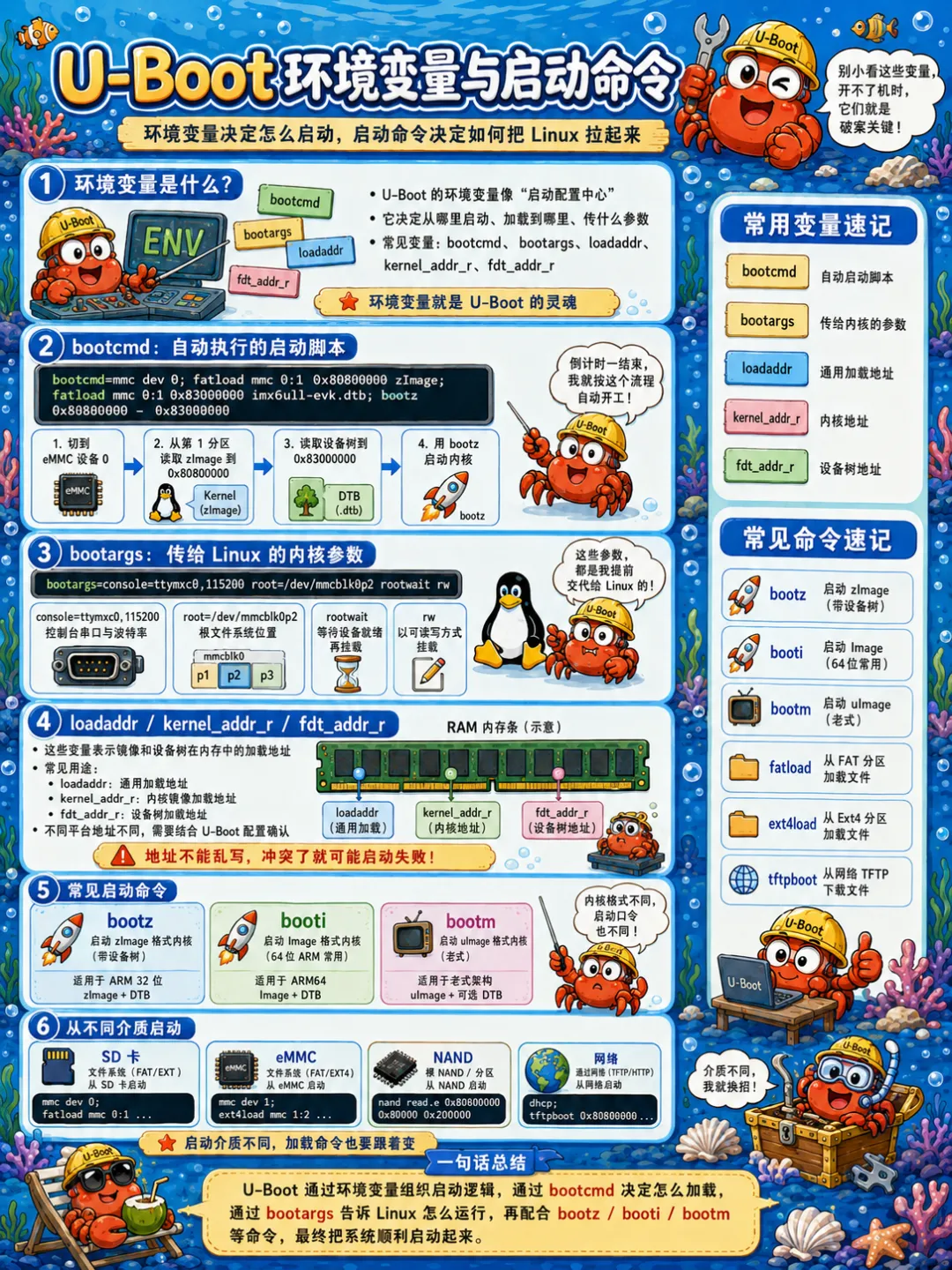

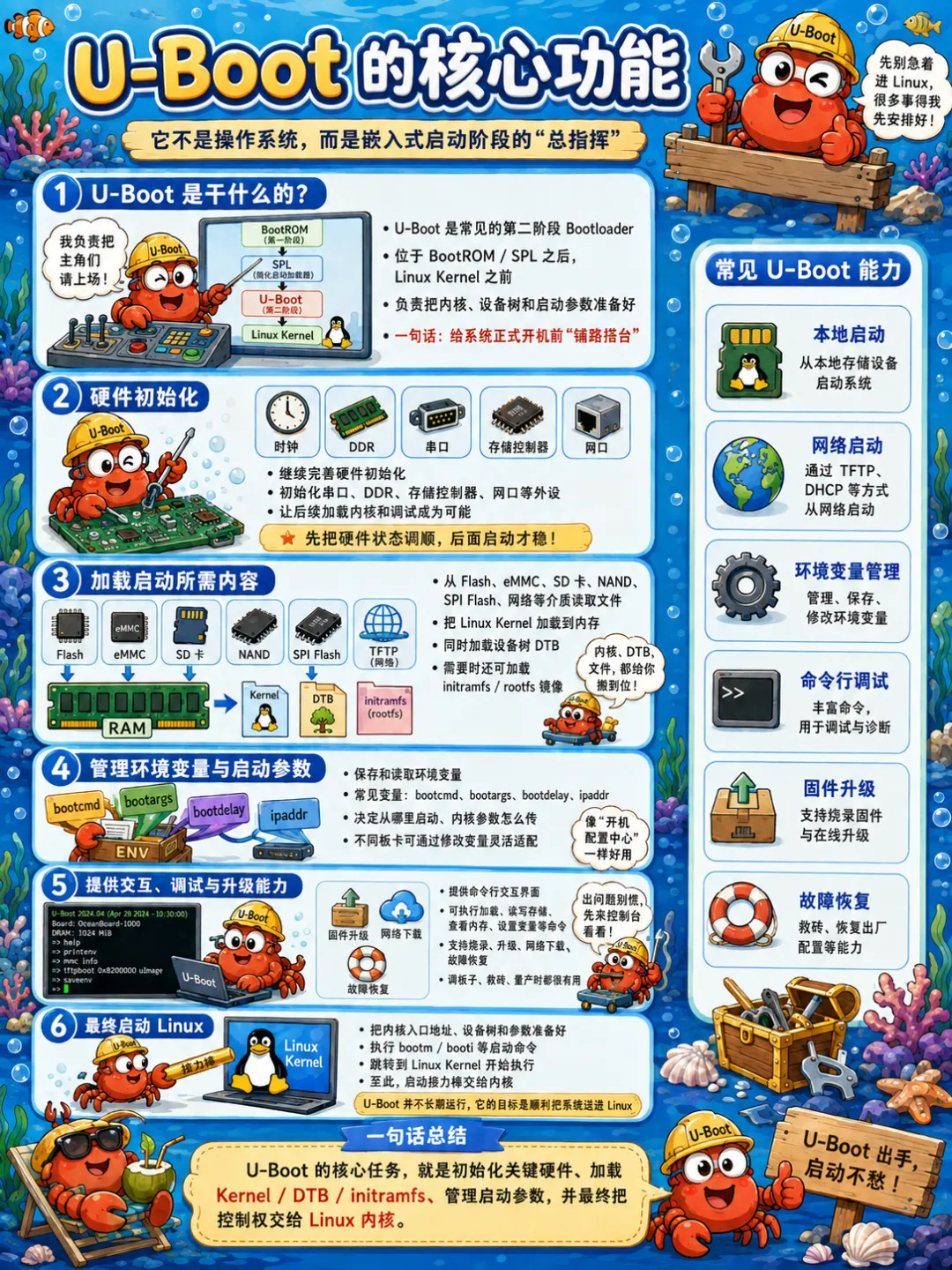

3.4 U-Boot 环境变量与启动命令

bootcmd

bootcmd 是 U-Boot 自动启动时执行的命令。

例如：

setenv bootcmd \'mmc dev 0; run load_kernel; run load_fdt; run boot_linux'

bootargs

bootargs 会作为 Linux 内核命令行传递给内核。

例如：

setenv bootargs \'console=ttyS0,115200 root=/dev/mmcblk0p2 rootwait rw'

其中：

• • console= 指定控制台；
• • root= 指定根文件系统；
• • rootwait 等待存储设备出现；
• • rw 以可读写方式挂载根文件系统。

镜像加载地址

常见变量包括：

loadaddrkernel_addr_rfdt_addr_rramdisk_addr_r

这些地址必须避免互相覆盖，也不能覆盖 U-Boot 自身、栈、设备树或保留内存。

booti、bootz 与 bootm

ARM64 系统常使用：

booti ${kernel_addr_r} - ${fdt_addr_r}

启动 Image 格式内核。

32 位 ARM 常见：

bootz ${kernel_addr_r} - ${fdt_addr_r}

启动 zImage。

bootm 常用于启动：

• • uImage；
• • FIT Image；
• • 某些经过 U-Boot Header 封装的镜像。

U-Boot 官方文档将 booti 定义为启动平坦或压缩的 Linux Image，将 bootz 定义为启动 Linux zImage，两者都可以同时接收 initrd 和设备树地址。

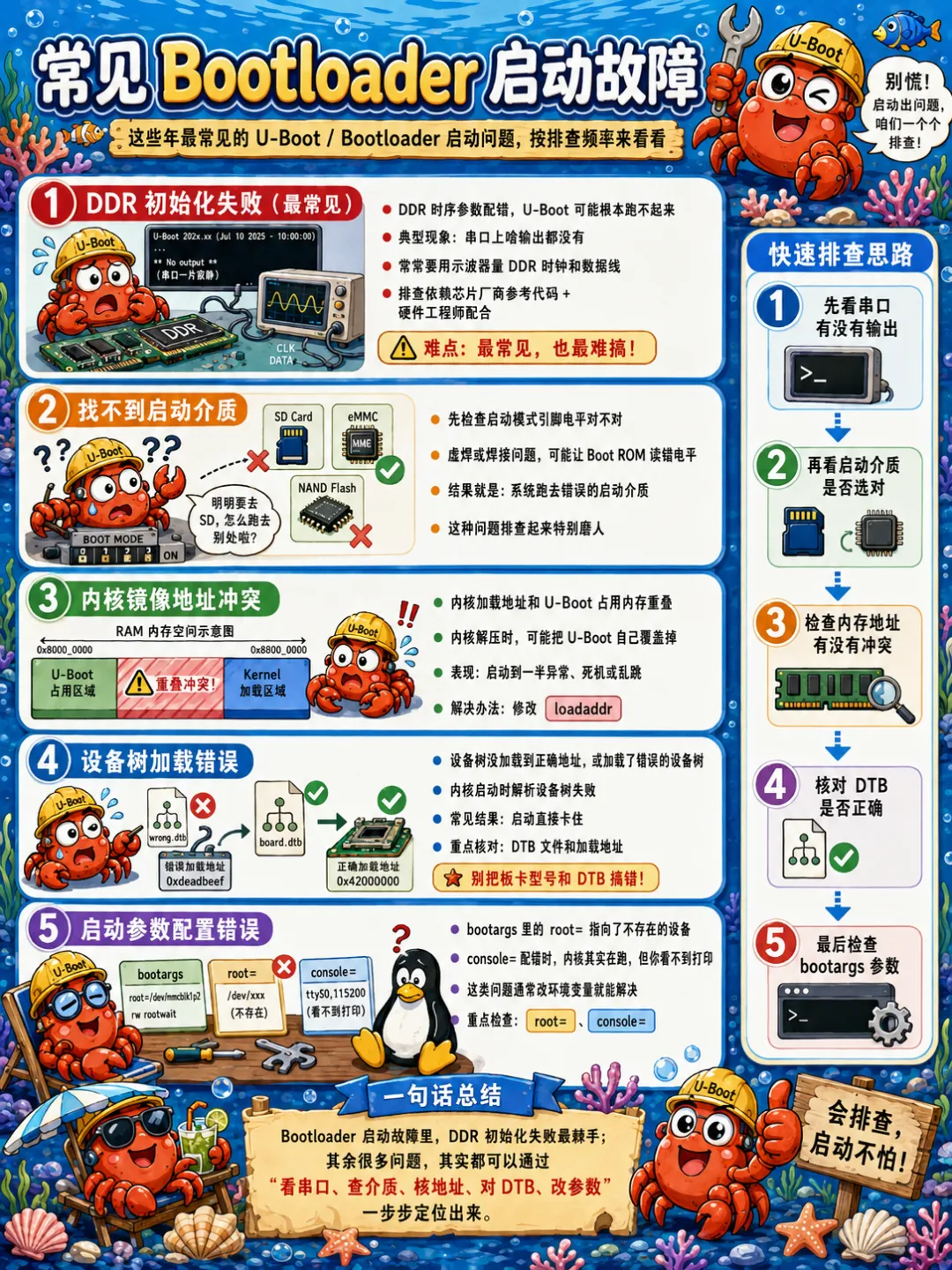

3.5 常见 Bootloader 启动故障

DDR 初始化失败

表现为：

• • SPL 没有输出；
• • 输出到某个位置后停止；
• • U-Boot 校验失败；
• • 数据随机异常。

排查：

• • DDR 型号和容量；
• • PCB 走线；
• • 时序参数；
• • 电源；
• • 时钟；
• • DDR Training 日志。

找不到启动介质

表现为：

MMC init failedNo boot deviceBad magic

排查：

• • Boot Strap；
• • eMMC 焊接；
• • SD 卡供电；
• • 引脚复用；
• • 控制器时钟；
• • 镜像写入偏移。

内核镜像地址冲突

表现为：

• • 解压覆盖设备树；
• • Initramfs 覆盖内核；
• • 启动后立即异常。

应当检查：

bdinfoprintenv kernel_addr_rprintenv fdt_addr_rprintenv ramdisk_addr_r

设备树加载错误

表现为：

FDT_ERR_BADMAGICWrong Image FormatCould not find a valid device tree

需要检查 DTB 文件、加载地址和启动命令参数。

启动参数错误

例如 root= 指向错误分区，就会出现无法挂载根文件系统的问题。

四、Linux 内核：嵌入式系统的核心管理者

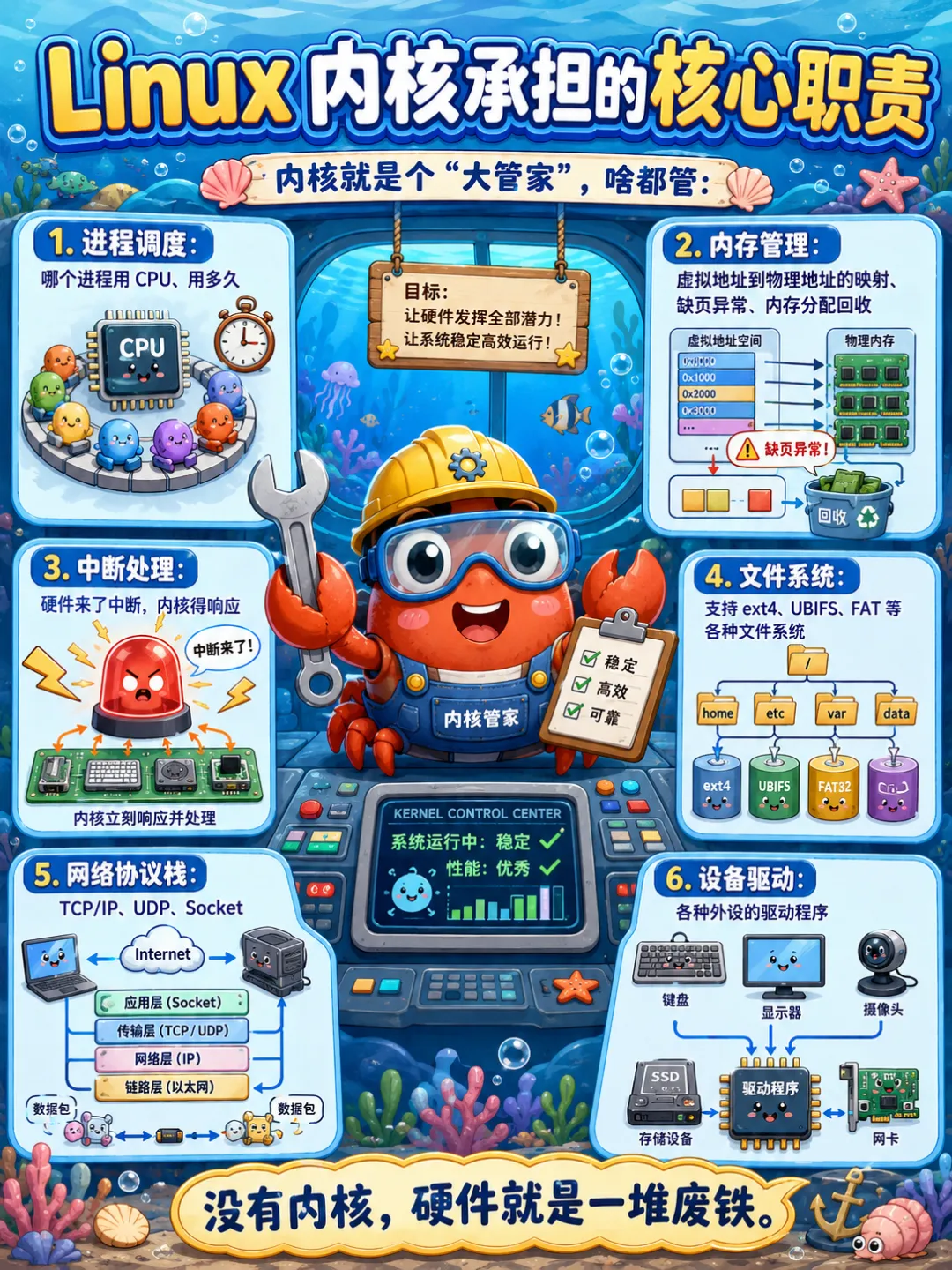

4.1 Linux 内核承担的核心职责

Linux 内核如同整个系统的大管家一般，负责管理所有共享资源。

进程与线程调度

内核决定：

• • 哪一个线程运行；
• • 在哪一个 CPU 上运行；
• • 运行多长时间；
• • 什么时候被抢占；
• • 实时任务和普通任务如何调度。

虚拟内存管理

每一个用户进程都有自己的虚拟地址空间。

内核负责：

• • 页表；
• • 内存分配；
• • 缺页异常；
• • 文件映射；
• • Copy-on-Write；
• • 内存回收；
• • Cache 管理。

中断与异常处理

外设产生中断以后，CPU 会进入内核异常处理流程。

内核负责识别中断来源，并调用相应设备驱动。

文件系统

Linux 通过 VFS 向应用提供统一接口：

openreadwriteclosemmap

底层可以是 ext4、UBIFS、SquashFS、NFS 或其他文件系统。

网络协议栈

Linux 内核实现：

• • Ethernet；
• • ARP；
• • IP；
• • TCP；
• • UDP；
• • Netfilter；
• • Routing；
• • Socket。

设备驱动

驱动负责把通用内核接口转换成为具体硬件操作。

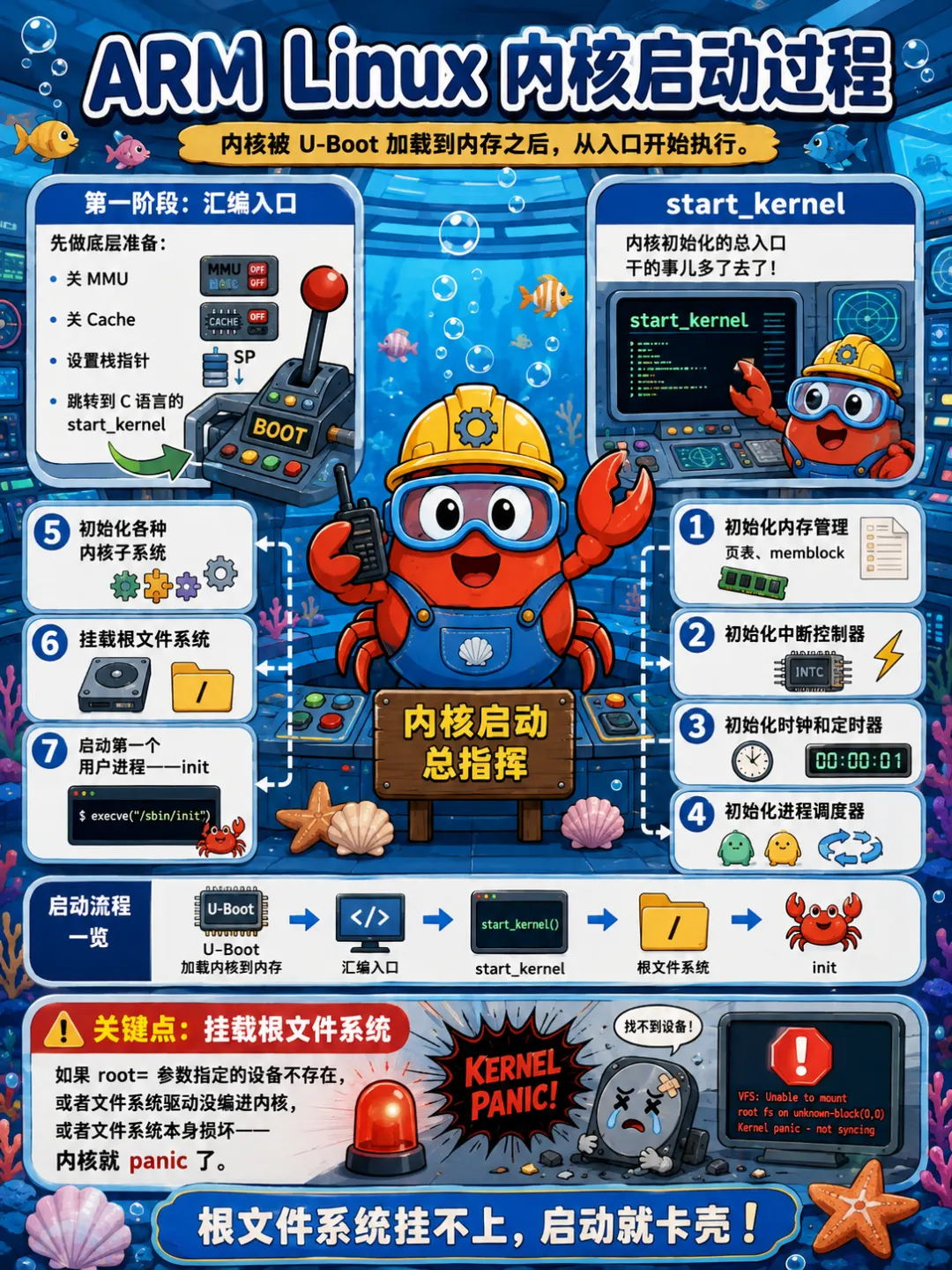

4.2 ARM Linux 内核启动过程

U-Boot 跳转到内核以后，内核会进入架构相关入口。

ARM64 启动协议要求引导程序准备好内核镜像、设备树以及相应寄存器状态，然后把控制权交给内核入口。

内核启动流程可以高度简化成为：

内核入口   ↓建立早期页表   ↓切换异常级别和执行环境   ↓解压或重定位内核   ↓start_kernel()   ↓初始化内存管理   ↓初始化中断和定时器   ↓初始化调度器   ↓初始化驱动模型   ↓执行 initcall   ↓挂载根文件系统   ↓执行 PID 1

start_kernel()

start_kernel() 是通用内核初始化的重要入口。

它会依次初始化：

• • 日志；
• • CPU；
• • 调度器；
• • 内存；
• • 中断；
• • RCU；
• • 定时器；
• • VFS；
• • 设备模型。

Initcall

内建驱动通常通过不同等级的 Initcall 进行初始化，例如：

early_initcallcore_initcallpostcore_initcallarch_initcallsubsys_initcallfs_initcalldevice_initcalllate_initcall

设备、总线和驱动会在这些阶段逐步注册。

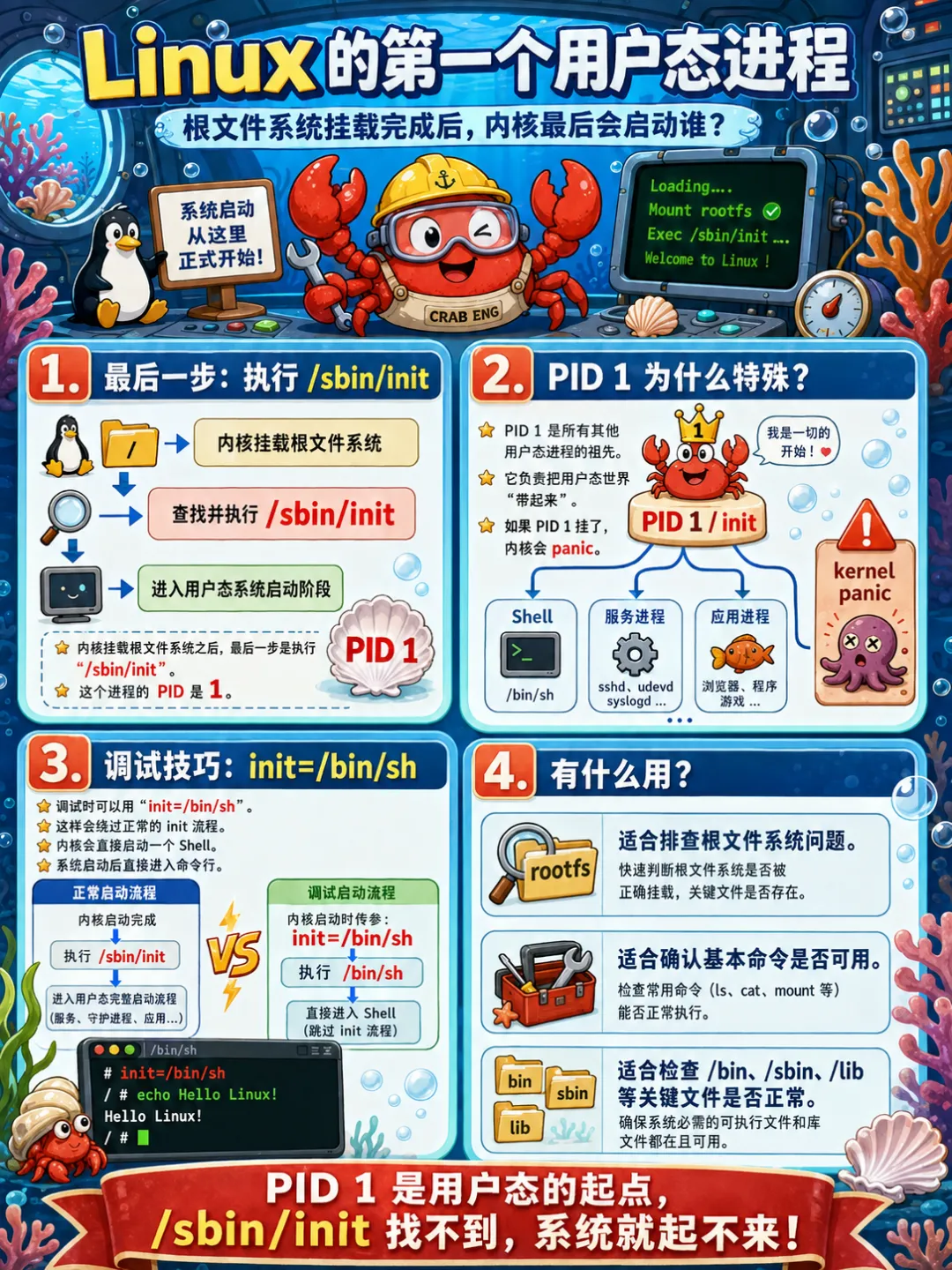

第一个用户进程

内核完成初始化以后，会尝试执行第一个用户进程。

成功以后，系统就从纯内核环境进入了用户空间。

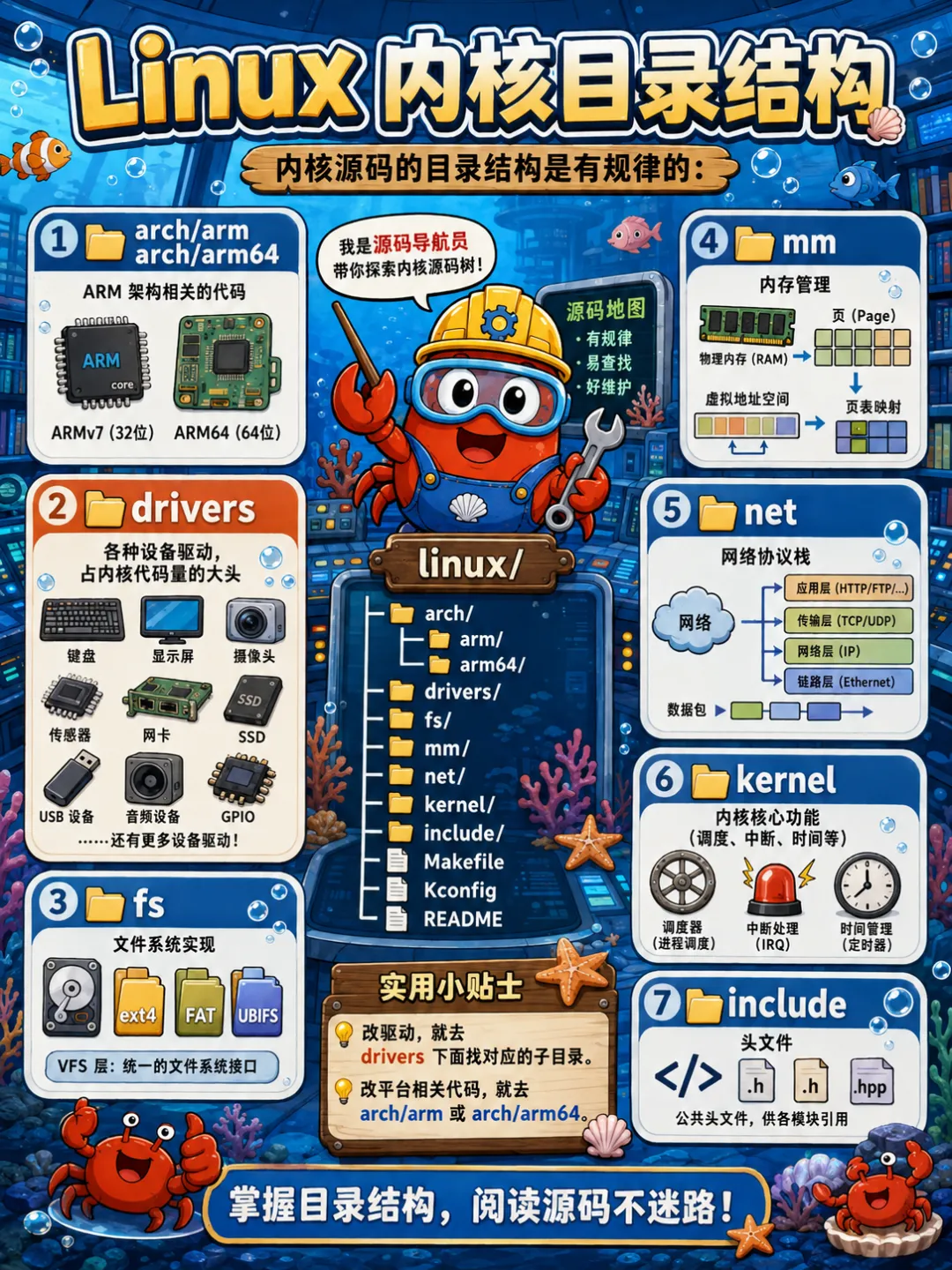

4.3 Linux 内核目录结构

arch/arm 与 arch/arm64

保存 ARM 架构相关代码，例如：

• • 启动入口；
• • 页表；
• • 中断；
• • Cache；
• • SMP；
• • 异常向量；
• • 架构系统调用。

drivers

保存设备驱动，例如：

drivers/gpiodrivers/i2cdrivers/spidrivers/netdrivers/mmcdrivers/usbdrivers/pcidrivers/gpudrivers/media

fs

保存 VFS 和文件系统实现。

mm

保存内存管理代码。

net

保存网络协议栈。

kernel

保存调度、信号、锁、定时器和通用核心机制。

include

保存内核头文件和公共接口。

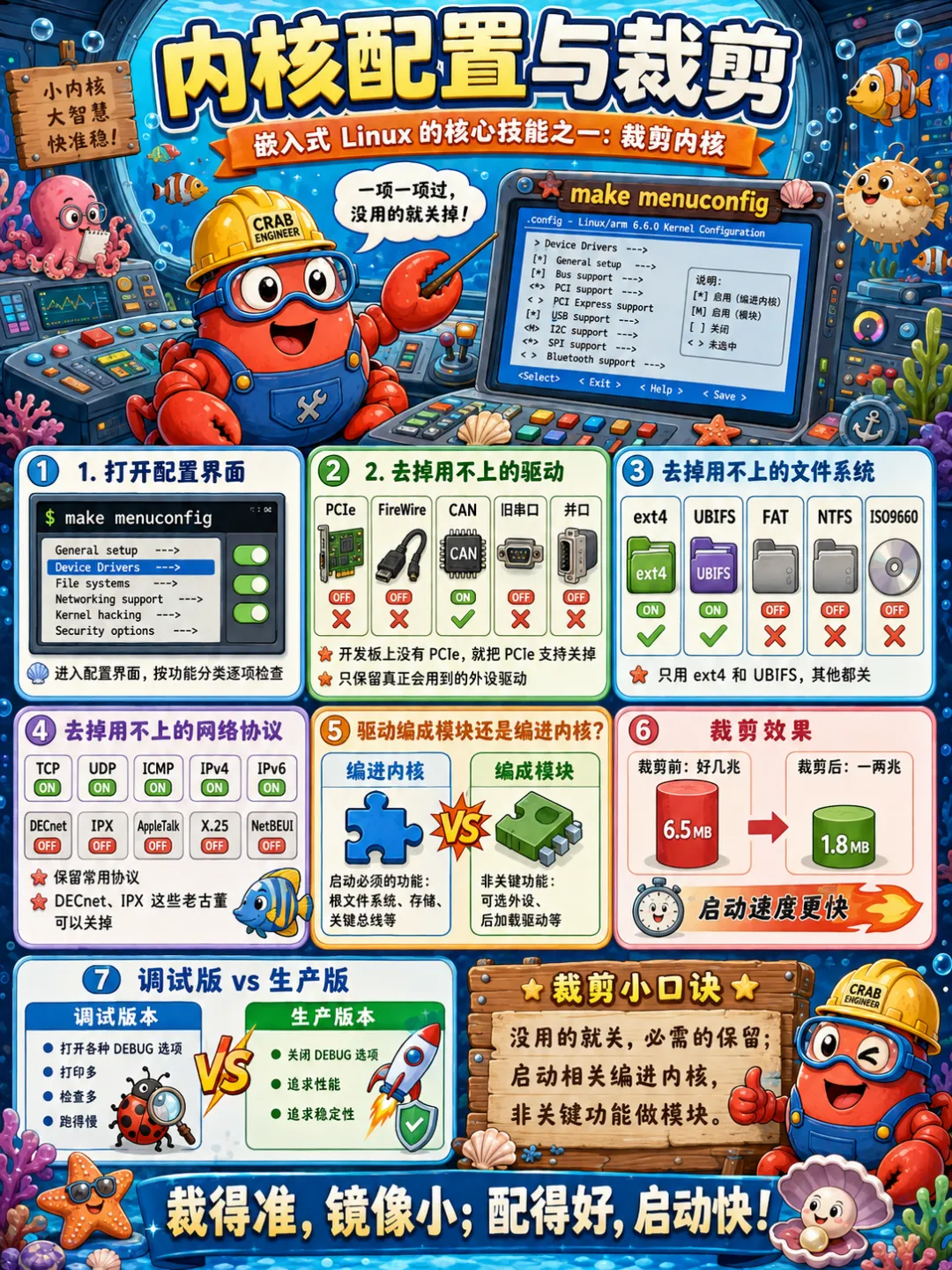

4.4 内核配置与裁剪

配置内核：

make ARCH=arm64 menuconfig

指定交叉编译器：

make ARCH=arm64 \     CROSS_COMPILE=aarch64-linux-gnu- \     menuconfig

内建与模块

配置项常见状态：

[*] 内建[M] 模块[ ] 不启用

启动早期必须使用的驱动，应当内建进内核，例如：

• • 根文件系统所在存储控制器；
• • 根文件系统类型；
• • 必要时的文件系统解密；
• • 早期串口。

如果根文件系统依赖的驱动被编译为模块，而模块又存放在尚未挂载的根文件系统中，就会形成无法启动的循环依赖。

调试版与生产版

调试版本可能启用：

• • DEBUG_KERNEL；
• • LOCKDEP；
• • KASAN；
• • DEBUG_FS；
• • Dynamic Debug；
• • Ftrace；
• • 更多日志。

生产版本则需要综合考虑：

• • 镜像大小；
• • 启动时间；
• • 性能；
• • 安全性；
• • 日志量；
• • 可维护性。

不能为了减小镜像而删除所有诊断能力，否则量产后的故障将很难定位。

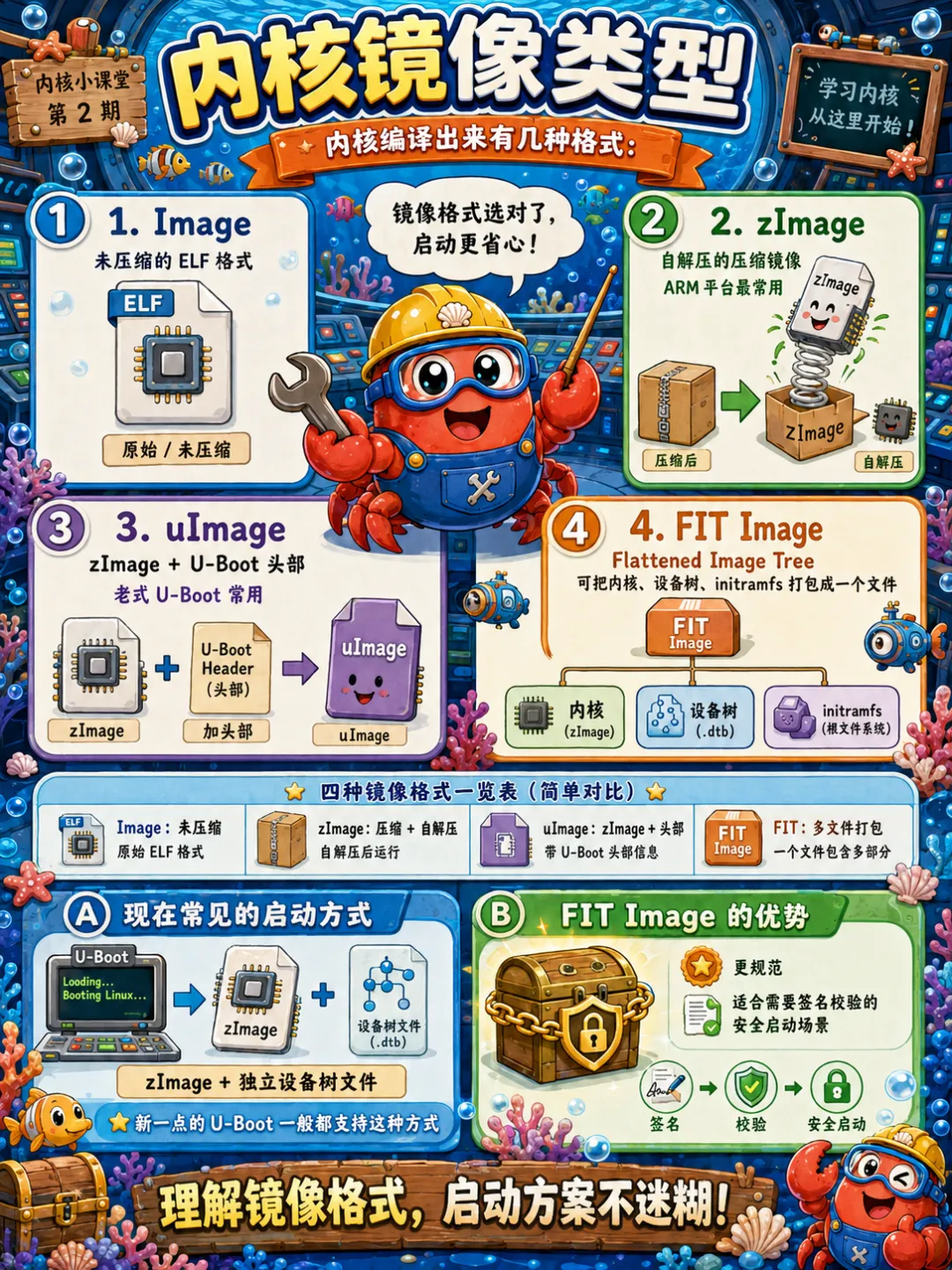

4.5 内核镜像类型


ARM64 常用未封装内核镜像。

zImage

传统 32 位 ARM 常见的自解压内核镜像。

uImage

在内核镜像外面增加 U-Boot Legacy Image Header，其中可以包含加载地址、入口地址、类型和校验信息。

FIT Image

FIT 是 Flattened Image Tree。

它可以把以下内容组织在一个镜像中：

• • 内核；
• • 多个设备树；
• • Initramfs；
• • 固件；
• • Hash；
• • 数字签名；
• • 不同板级配置。

FIT 更适合需要安全启动、多个设备树以及 A/B 系统的产品。

五、设备树：连接硬件描述与 Linux 驱动

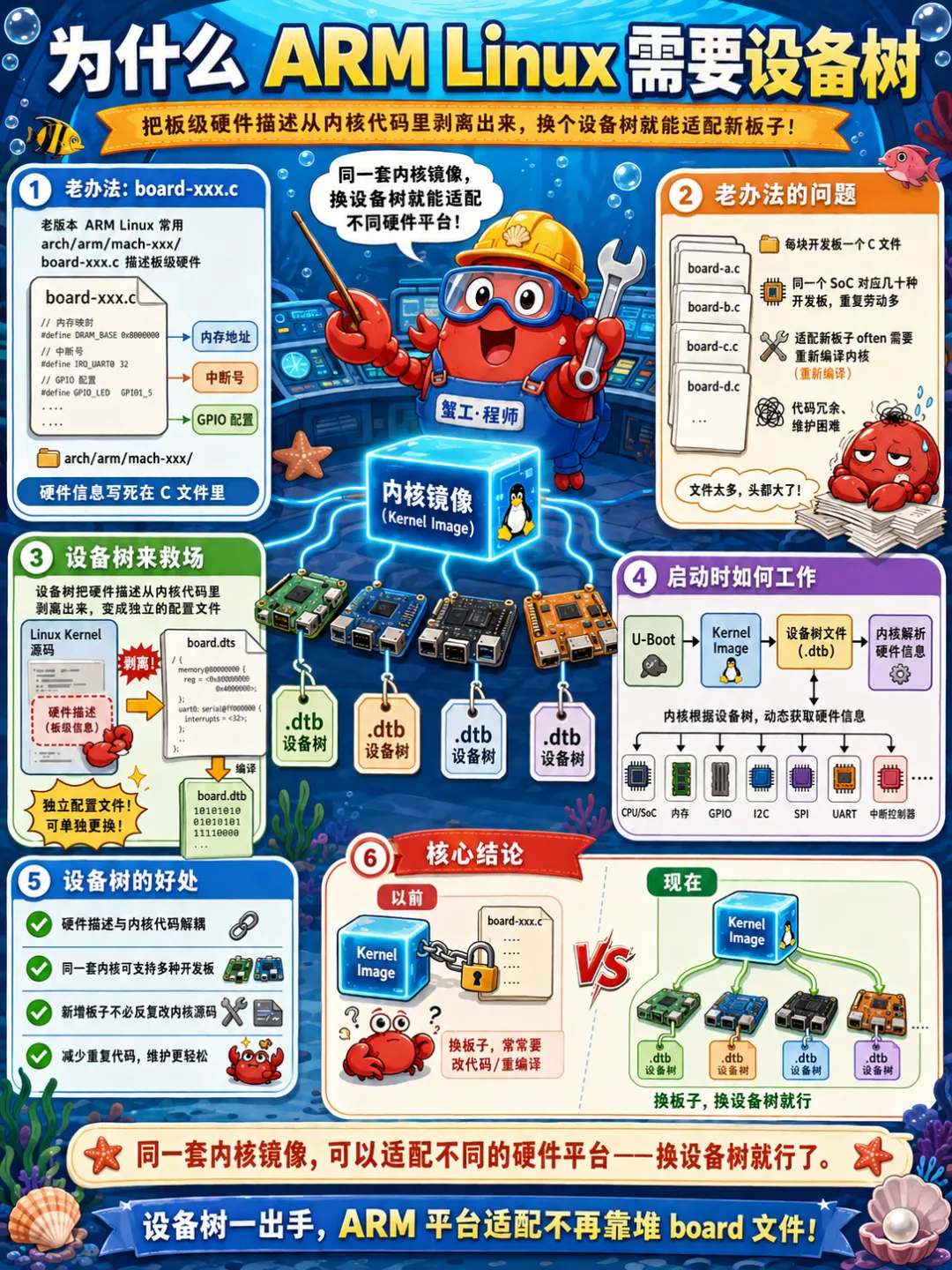

5.1 为什么 ARM Linux 需要设备树

早期 ARM Linux 经常为每一块开发板编写板级 C 文件。

随着 SoC 和开发板数量不断增加，内核中出现了大量重复的硬件描述代码。

设备树把硬件描述从内核源码中分离出来，使得同一套内核可以配合不同 DTB 适配不同开发板。

Linux 设备树使用模型的核心目的之一，就是描述运行时不能由硬件自动发现的平台设备以及它们之间的连接关系。

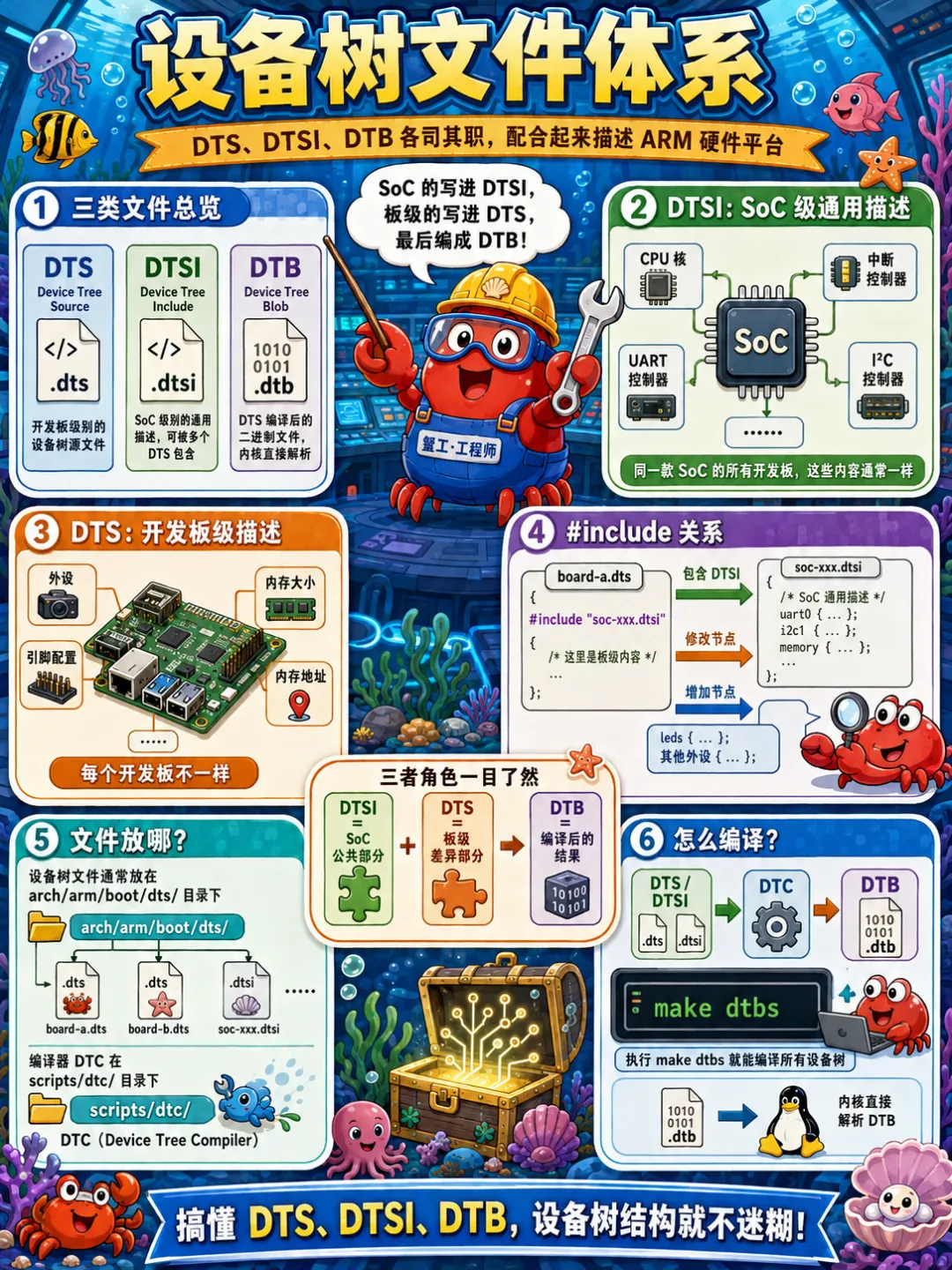

5.2 设备树文件体系

DTS

DTS 是板级设备树源文件，例如：

my-board.dts

DTSI

DTSI 是可被多个 DTS 引用的公共片段，例如：

soc.dtsichip-family.dtsi

SoC 级 DTSI 描述芯片内部固定资源，板级 DTS 描述：

• • 哪些设备启用；
• • 使用哪些引脚；
• • 外接了什么器件；
• • 电源如何连接；
• • GPIO 极性如何配置。

DTB

DTS 经过 DTC 编译成为二进制 DTB：

dtc -I dts -O dtb \    -o my-board.dtb \    my-board.dts

正常内核构建通常由 Makefile 自动调用 DTC。

U-Boot 传递 DTB

U-Boot 把 DTB 加载到 DDR，并在启动内核时把设备树地址传入内核。

内核解析 DTB 后创建相应的平台设备和硬件资源。

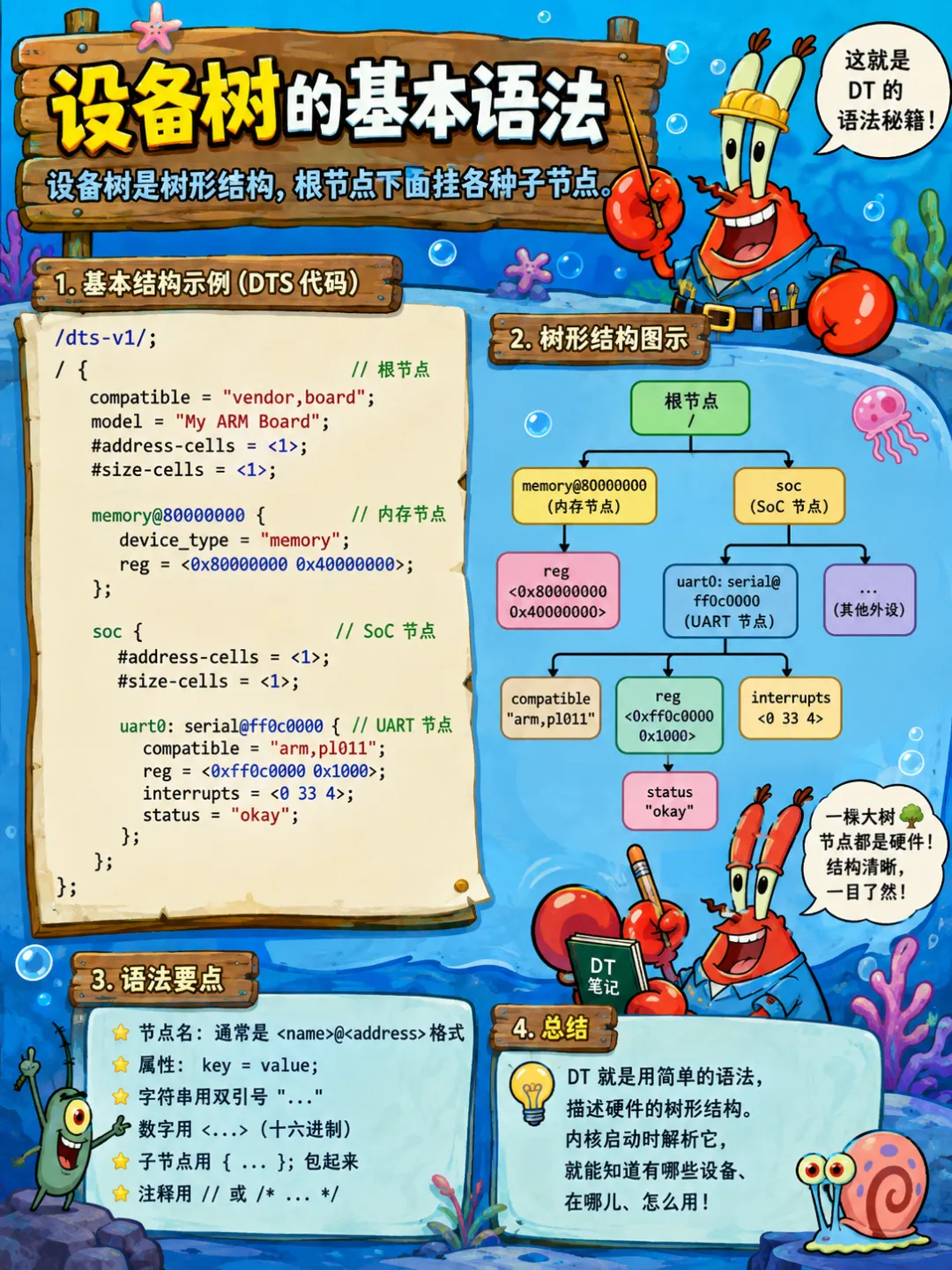

5.3 设备树的基本语法

示例：

uart3: serial@30860000 {    compatible = "vendor,soc-uart";    reg = <0x0 0x30860000 0x0 0x10000>;    interrupts = <GIC_SPI 58 IRQ_TYPE_LEVEL_HIGH>;    clocks = <&clk UART3_CLK>;    status = "disabled";};

板级文件可以覆盖：

&uart3 {    pinctrl-names = "default";    pinctrl-0 = <&pinctrl_uart3>;    status = "okay";};

compatible

用于描述设备的硬件兼容性，例如：

compatible = "vendor,chip-model";

设备树绑定要求 compatible 应当足够具体，并且当硬件编程模型发生不兼容变化时，应使用新的兼容字符串。

reg

描述设备寄存器地址和长度。

具体单元数量由父节点的：

#address-cells#size-cells

决定。

interrupts

描述中断号和触发方式。

clocks

引用设备所需时钟。

gpios

引用 GPIO 控制器、编号以及有效电平。

status

常见值：

okaydisabledreserved

status = "disabled" 的节点一般不会创建可供普通驱动绑定的设备。

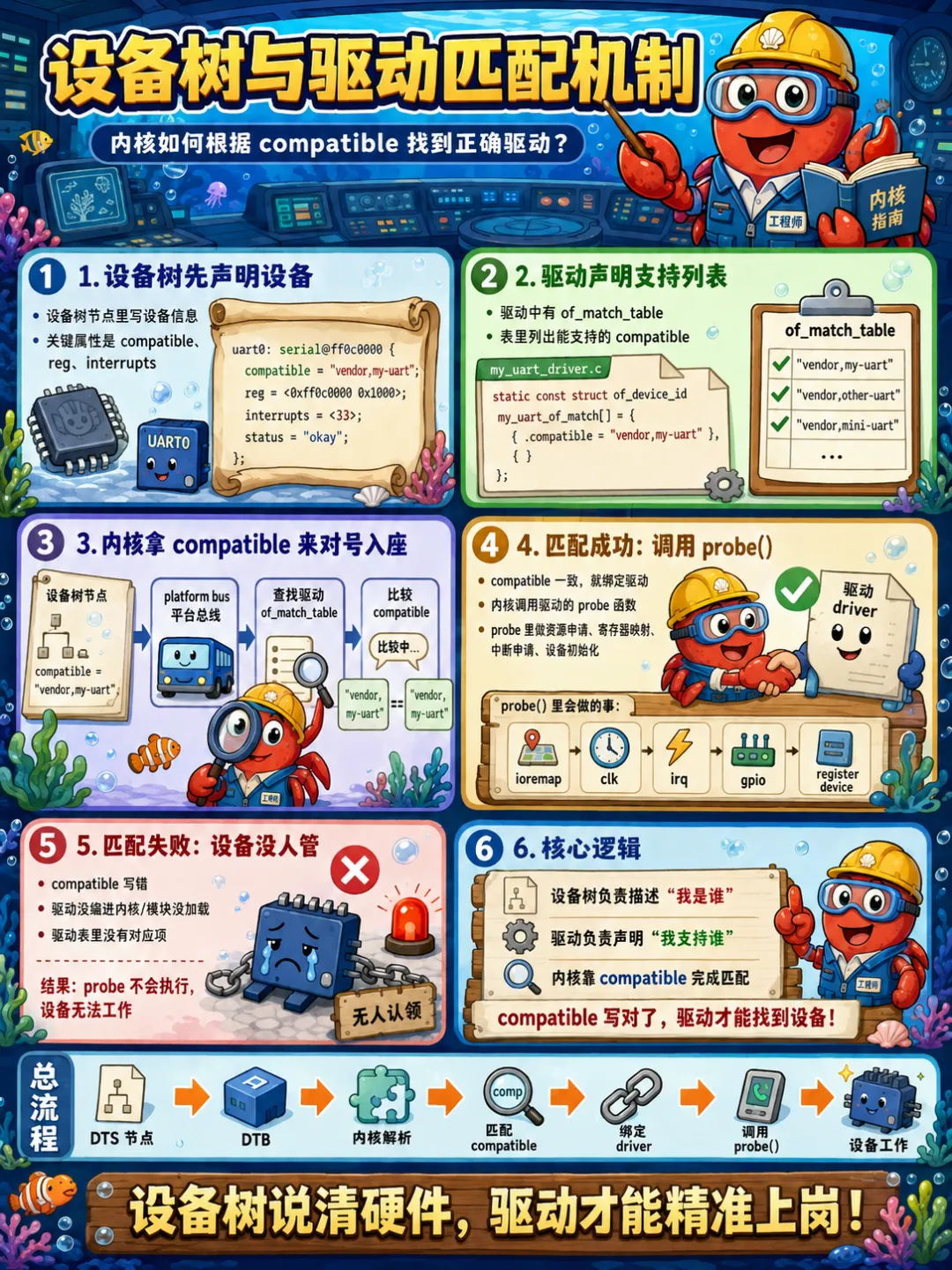

5.4 设备树与驱动匹配机制

驱动中定义匹配表：

static conststruct of_device_id demo_of_match[] = {    {        .compatible = "vendor,demo-device",    },    { }};MODULE_DEVICE_TABLE(of, demo_of_match);

注册平台驱动：

staticstruct platform_driver demo_driver = {    .probe = demo_probe,    .remove = demo_remove,    .driver = {        .name = "demo-device",        .of_match_table = demo_of_match,    },};

当设备树节点被转换成为 platform_device，并且 compatible 与驱动匹配成功以后，Driver Core 就会调用 probe()。

Platform Bus 主要用于管理 SoC 中直接挂接到 CPU 地址空间、无法像 PCI 和 USB 那样自行枚举的设备。驱动注册以后，未绑定的平台设备会被检查是否匹配，然后调用相应的 probe()。

probe() 中可以获取资源：

void __iomem *base;int irq;base = devm_platform_ioremap_resource(pdev, 0);if (IS_ERR(base))    return PTR_ERR(base);irq = platform_get_irq(pdev, 0);if (irq < 0)    return irq;

还可以获取：

ClockResetGPIORegulatorDMA ChannelPHYIOMMU

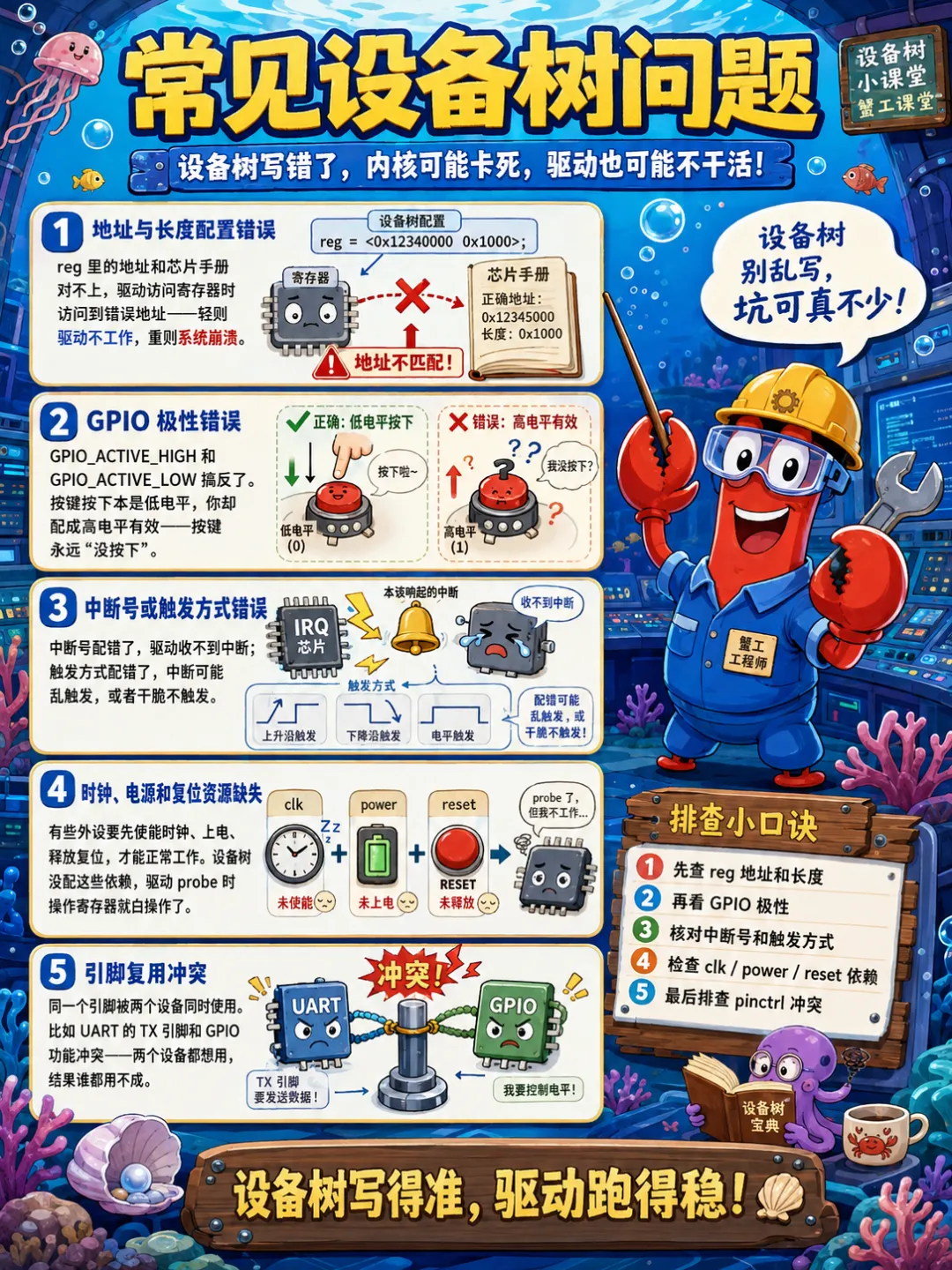

5.5 常见设备树问题

地址与长度错误

reg 地址错误会导致驱动访问错误寄存器，严重时可能直接触发总线异常。

GPIO 极性错误

例如硬件复位脚低电平有效：

reset-gpios = <&gpio3 10 GPIO_ACTIVE_LOW>;

若错误写成 GPIO_ACTIVE_HIGH，设备可能始终处于复位状态。

中断触发方式错误

把边沿中断配置成电平中断，可能造成：

• • 中断风暴；
• • 丢中断；
• • 中断只触发一次；
• • 中断无法清除。

时钟、电源和复位资源缺失

设备寄存器可以访问，并不代表设备内部逻辑已经工作。

某些设备必须依次执行：

打开电源   ↓打开总线时钟   ↓打开功能时钟   ↓解除复位   ↓初始化寄存器

引脚复用冲突

同一个引脚被 UART 和 SPI 同时使用时，最后生效的 Pinmux 配置可能导致另一个外设失效。

六、Linux 设备驱动：让操作系统真正控制硬件

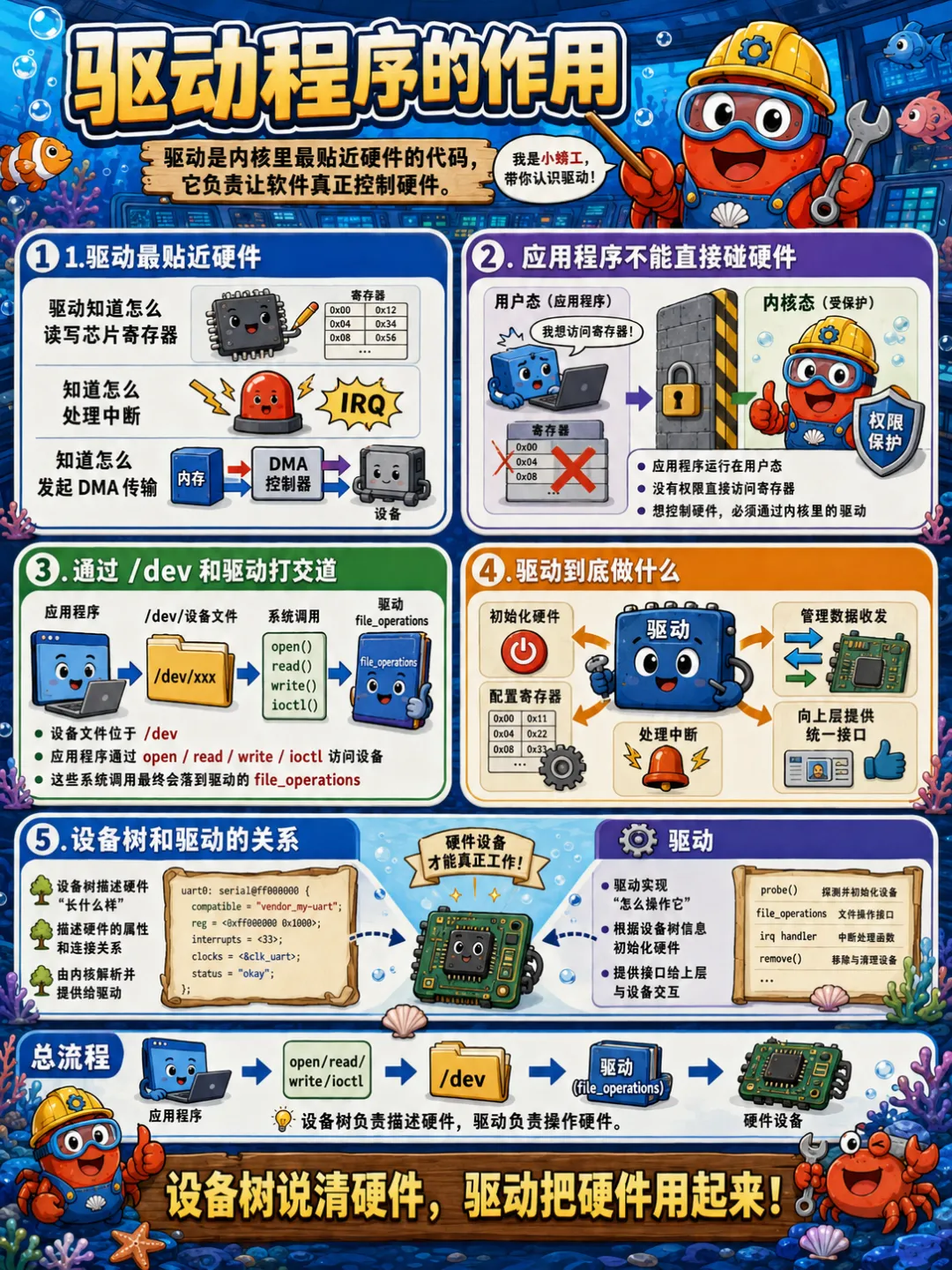

6.1 Linux 驱动程序的作用

驱动位于硬件和上层软件之间。

应用程序   ↓系统调用或子系统接口   ↓Linux 驱动   ↓寄存器、中断、DMA、总线   ↓硬件设备

驱动一方面需要理解硬件手册，另一方面还必须遵循 Linux 内核子系统规范。

例如同样是一颗温度传感器，可以接入：

• • IIO；
• • hwmon；
• • Input；
• • 字符设备。

正确做法一般是优先选择现有内核子系统，而不是为所有设备都自行创建一个字符设备节点。

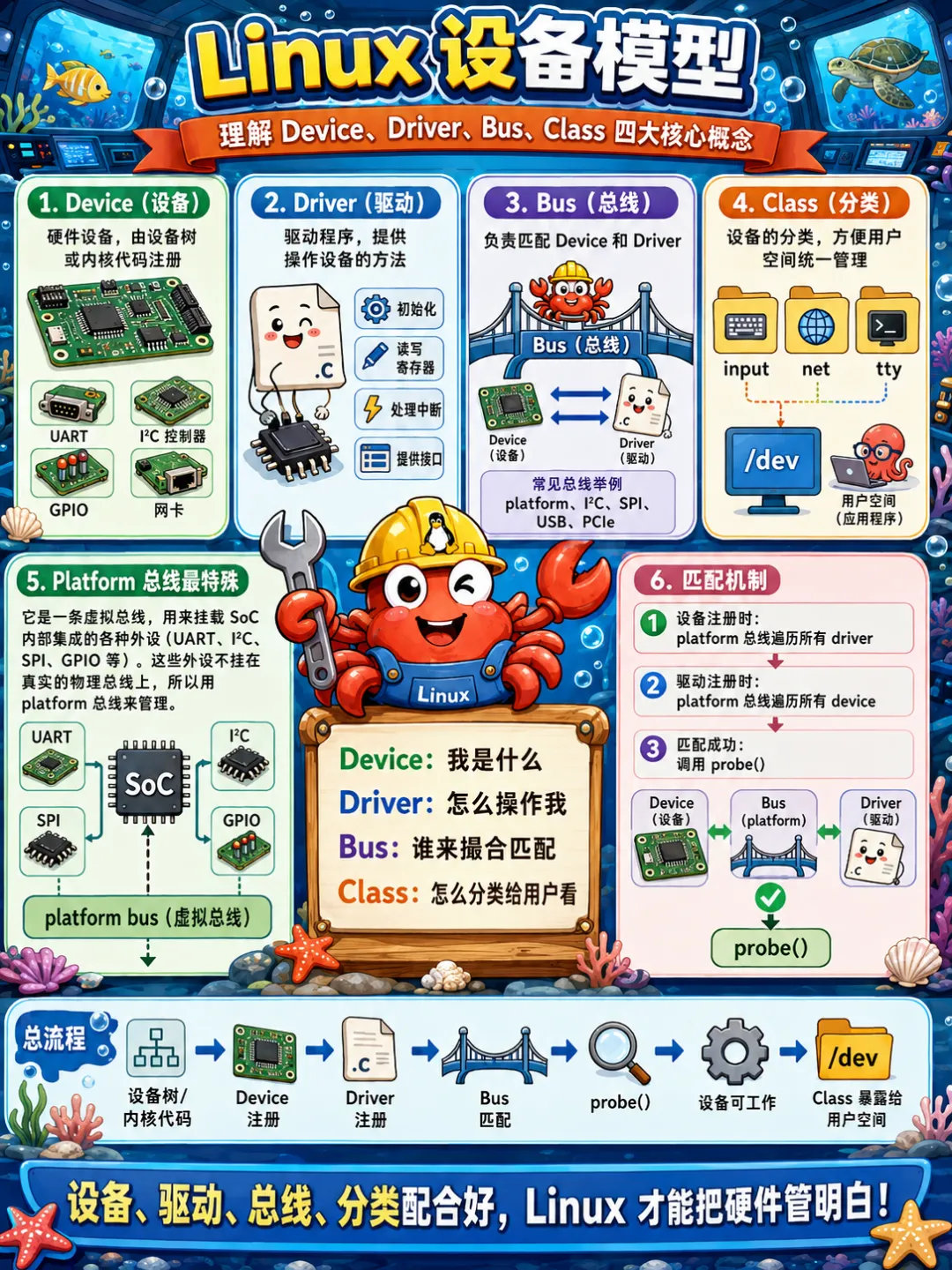

6.2 Linux 设备模型

Linux 设备模型的核心对象包括：

DeviceDriverBusClass

Device

代表一个具体设备实例。

Driver

代表可以管理某类设备的软件。

Bus

负责设备发现和设备驱动匹配，例如：

• • Platform；
• • I²C；
• • SPI；
• • USB；
• • PCIe。

Class

按照功能向用户空间组织设备，例如：

/net/block/input/tty/video4linux

Linux Driver Model 为总线、设备和驱动提供统一的数据模型以及 sysfs 表示。

Platform 总线

适合 SoC 内部无法自动枚举的设备。

I²C 与 SPI

I²C 和 SPI 控制器本身通常是 Platform Device，而挂接在控制器下面的器件则由 I²C 或 SPI 总线管理。

USB 与 PCIe

USB 和 PCIe 具备较强的自动枚举能力，可以通过协议读取设备标识以及资源信息。

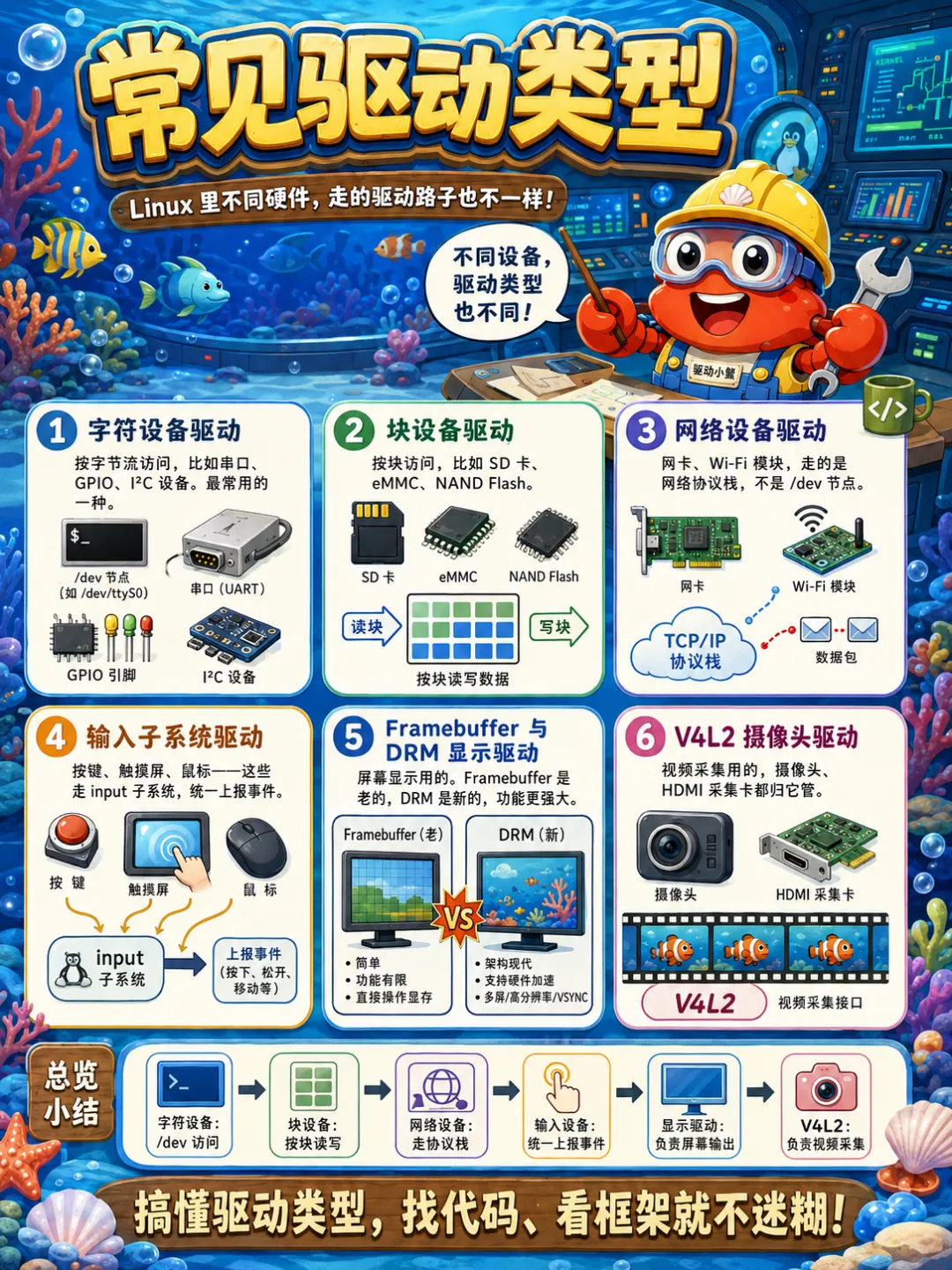

6.3 常见驱动类型

字符设备驱动

按照字节流或控制接口访问，例如：

• • 串口；
• • 自定义 FPGA；
• • 简单控制设备。

块设备驱动

按照块进行随机读写，例如：

• • eMMC；
• • SD；
• • NVMe；
• • SATA 硬盘。

网络设备驱动

向网络协议栈注册 net_device，而不是提供普通 /dev 读写接口。

输入子系统驱动

适用于：

• • 按键；
• • 触摸屏；
• • 鼠标；
• • 键盘；
• • 遥控器。

DRM 显示驱动

现代 Linux 显示系统一般使用 DRM/KMS，而不是只使用传统 Framebuffer。

V4L2 驱动

适用于摄像头、视频采集以及编解码设备。

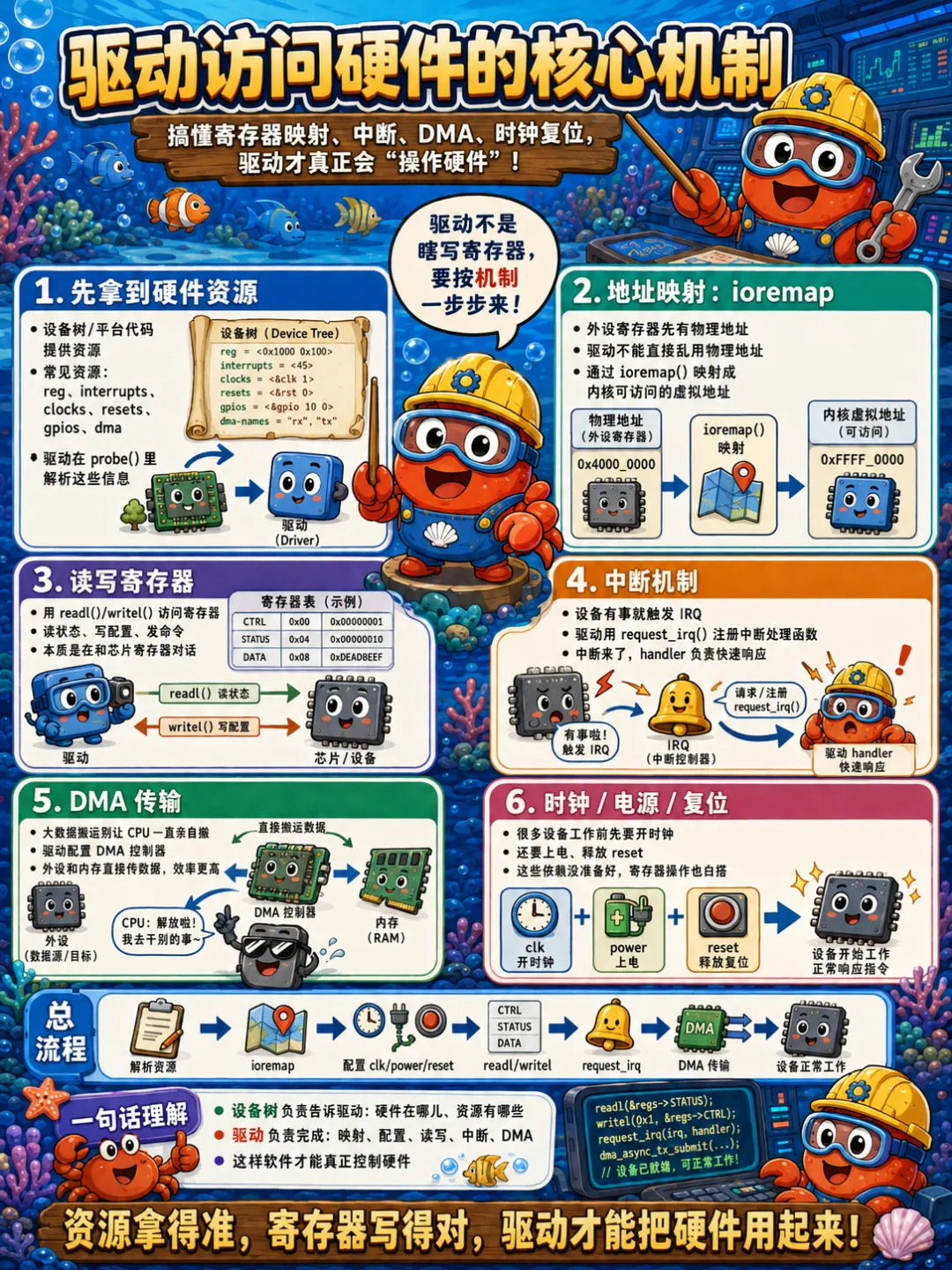

6.4 驱动访问硬件的核心机制

MMIO

设备寄存器通常使用：

readl()writel()readb()writeb()

访问，不能简单当作普通内存指针解引用。

GPIO

现代驱动推荐使用描述符接口：

struct gpio_desc *reset_gpio;reset_gpio = devm_gpiod_get(dev,                            "reset",                            GPIOD_OUT_HIGH);

中断处理

注册中断：

ret = devm_request_threaded_irq(dev,                                irq,                                demo_irq,                                demo_irq_thread,                                IRQF_ONESHOT,                                "demo",                                data);

硬中断处理应当尽量简短，耗时工作可以放到 Threaded IRQ 或 Workqueue。

DMA

DMA 允许设备直接访问内存。

驱动必须使用：

dma_alloc_coherent()dma_map_single()dma_map_sg()

等 DMA API，不能直接把 CPU 虚拟地址交给设备。

Clock、Reset 和 Regulator

常见操作：

clk_prepare_enable(clk);reset_control_deassert(rst);regulator_enable(vdd);

退出时必须按照合理顺序关闭。

锁和等待机制

常见同步机制包括：

• • Mutex：允许睡眠；
• • Spinlock：不能睡眠；
• • Completion：等待一次事件完成；
• • Wait Queue：等待条件成立；
• • Atomic：简单原子计数；
• • RCU：读多写少的并发场景。

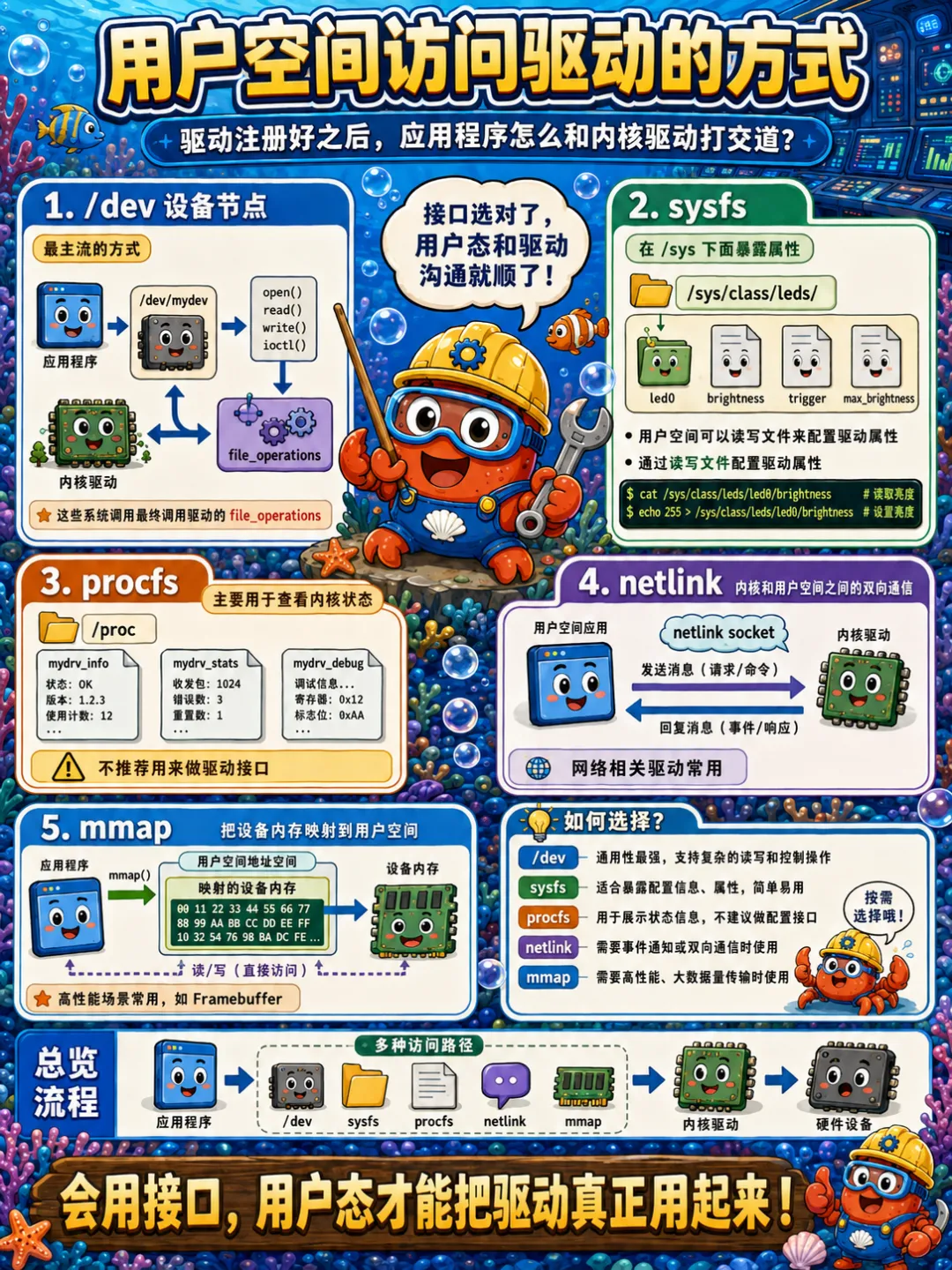

6.5 用户空间访问驱动的方式

/dev 设备节点

字符设备可以实现：

.open.read.write.unlocked_ioctl.mmap.poll.release

应用程序调用：

fd = open("/dev/demo", O_RDWR);read(fd, buf, len);ioctl(fd, DEMO_START, &arg);

sysfs

sysfs 适合暴露简单属性，例如：

enabletemperaturemodestatus

sysfs 不是用于大量高速数据传输的接口。它主要用于导出内核对象以及简单属性。

procfs

procfs 主要用于进程以及内核状态信息。

新设备驱动不应当随意把大量控制接口放入 /proc。

Netlink

适合内核与用户空间之间进行结构化消息通信。

mmap

可以把驱动管理的缓冲区映射到用户空间，减少数据复制。

但是必须严格控制映射范围、Cache 属性和权限。

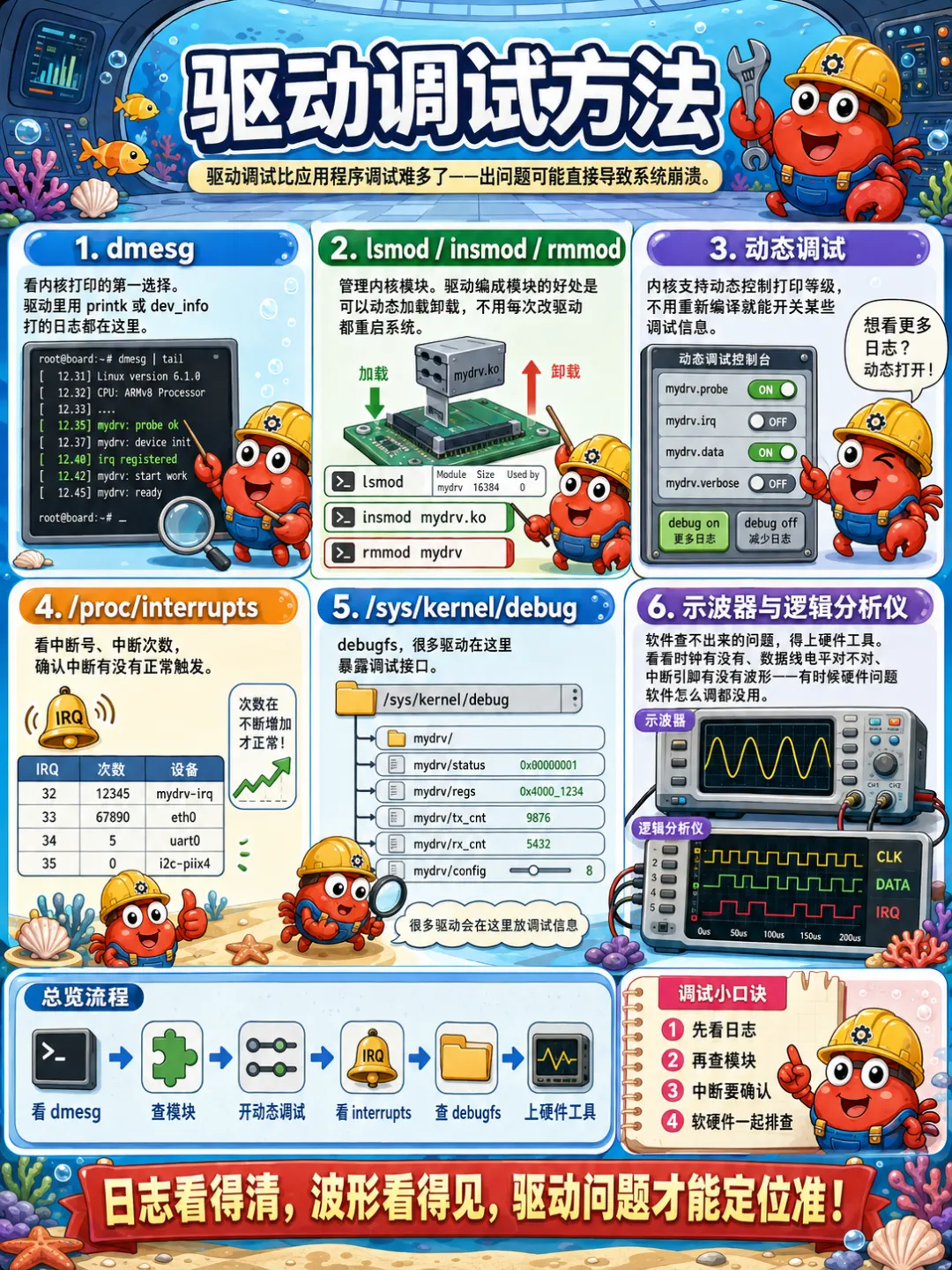

6.6 驱动调试方法

查看日志：

dmesg -w

查看模块：

lsmod

加载模块：

insmod demo.ko

卸载模块：

rmmod demo

查看中断：

cat /proc/interrupts

查看 DebugFS：

mount -t debugfs none /sys/kernel/debug

打开 Dynamic Debug：

echo 'module demo +p' \  > /sys/kernel/debug/dynamic_debug/control

硬件信号问题还需要配合：

• • 万用表；
• • 示波器；
• • 逻辑分析仪；
• • JTAG；
• • 总线分析仪。

例如 I²C 通信失败时，内核日志只能告诉我们控制器返回超时，但是逻辑分析仪可以直接看到：

• • 有没有 Start；
• • 地址是否正确；
• • 从设备是否 ACK；
• • SCL 是否被拉低；
• • SDA 是否存在毛刺。

七、根文件系统：Linux 用户空间的运行环境

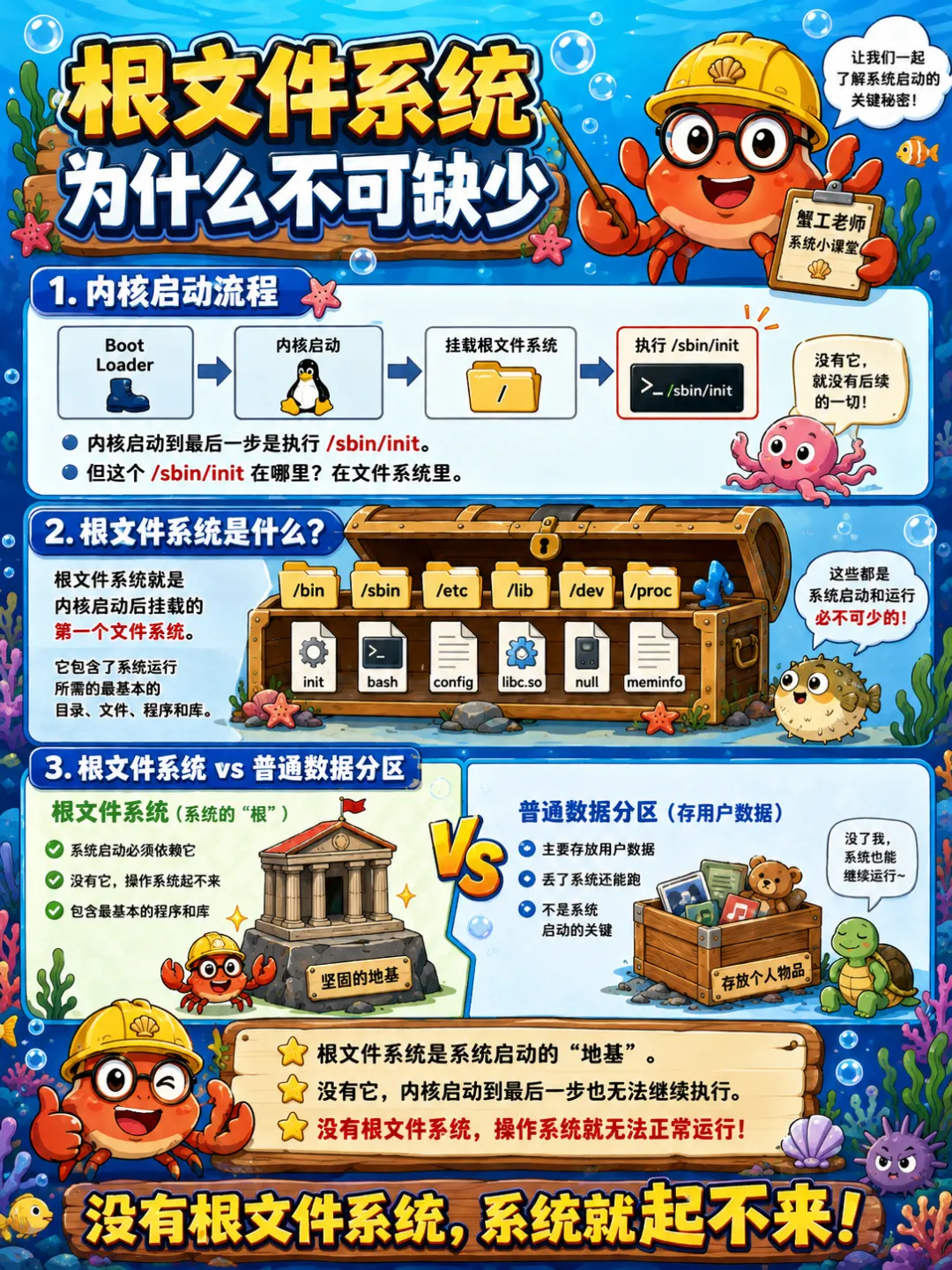

7.1 根文件系统为什么不可缺少

Linux 内核负责资源管理，但是它本身并不包含完整的用户命令、配置文件和业务程序。

内核初始化完成以后，需要从根文件系统中找到 PID 1。

根文件系统和普通数据分区的区别在于，它必须包含系统运行所需要的核心目录、运行库和初始化程序。

如果根文件系统不存在或者无法挂载，系统就无法进入正常用户空间。

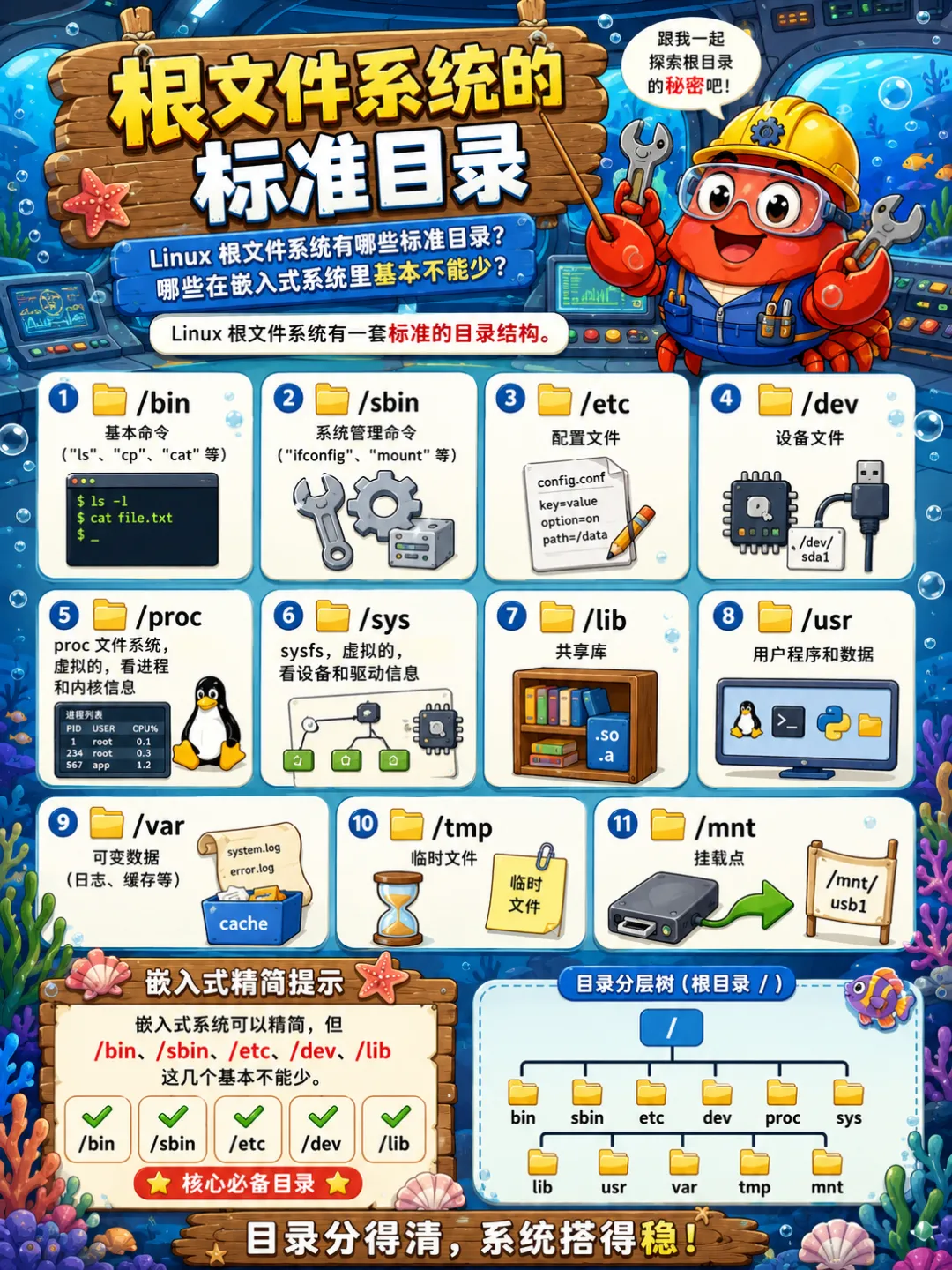

7.2 根文件系统的标准目录

/bin

保存基础用户命令，例如：

shlscpmount

/sbin

保存系统管理命令和 init。

/etc

保存系统配置，例如：

inittabfstabpasswdnetworkinit.d

/dev

保存设备节点。

/proc

由内核动态提供进程和系统状态。

/sys

由设备模型和内核子系统动态导出设备信息。

/lib

保存共享库、动态链接器以及内核模块。

/usr

保存更多应用程序和资源。

/var

保存运行过程中不断变化的数据，例如日志和数据库。

/tmp

保存临时文件。

/mnt 与 /media

用于挂载其他文件系统。

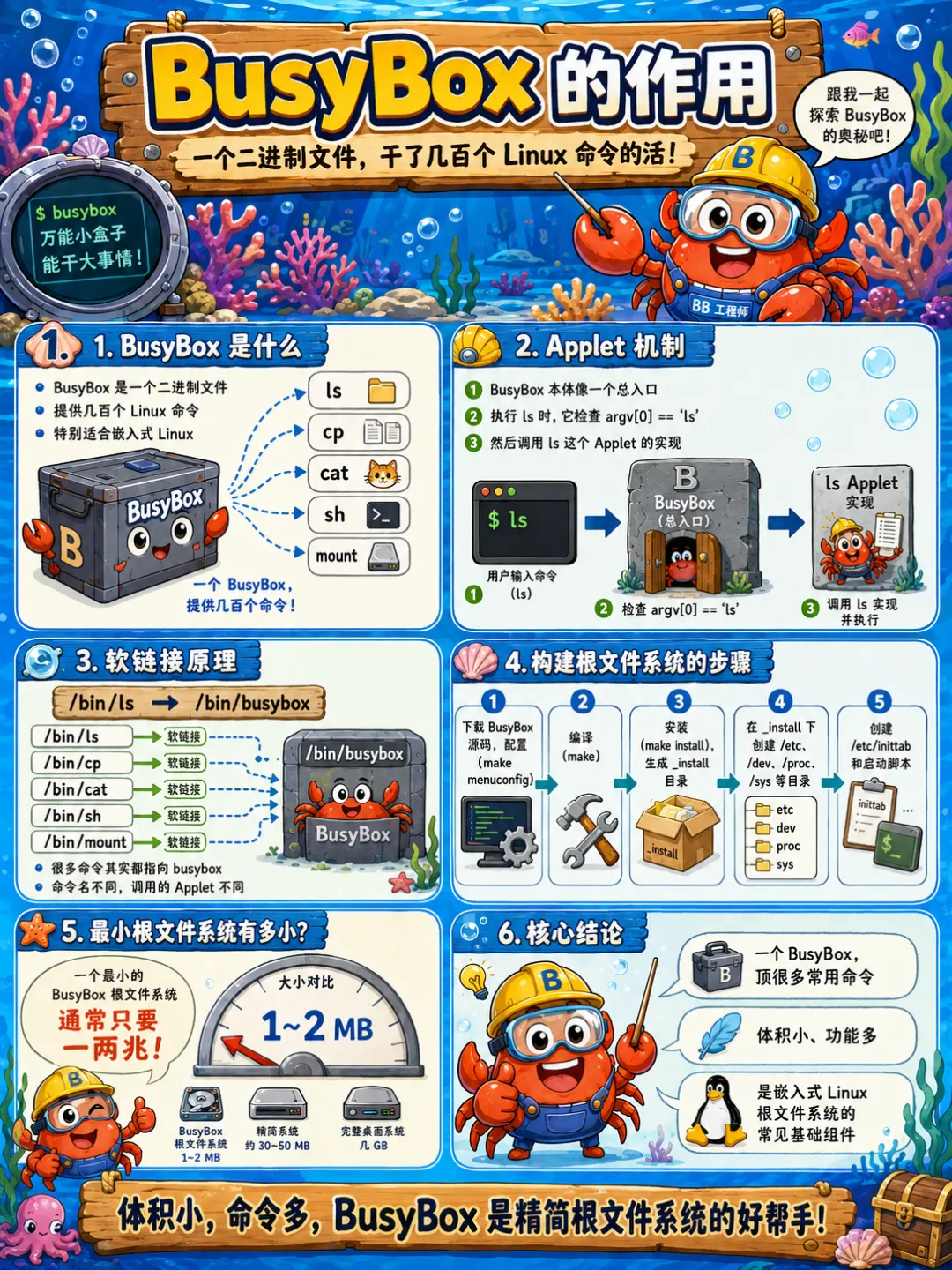

7.3 BusyBox 的作用

BusyBox 如同嵌入式 Linux 用户空间中的瑞士军刀一般。

它把很多命令编译到一个二进制程序：

/bin/busybox

再建立软链接：

/bin/ls   -> busybox/bin/cp   -> busybox/bin/sh   -> busybox/sbin/init -> ../bin/busybox

执行 /bin/ls 时，BusyBox 根据 argv[0] 判断应当运行 ls Applet。

编译基本流程：

make menuconfigmake CROSS_COMPILE=aarch64-linux-gnu-make CONFIG_PREFIX=$PWD/rootfs install

然后创建：

rootfs/├── bin├── sbin├── etc├── dev├── proc├── sys├── lib├── usr├── var└── tmp

BusyBox 官方资料说明，被编译进 BusyBox 的命令以 Applet 形式存在，并可通过 BusyBox 本体或相应软链接进行调用。

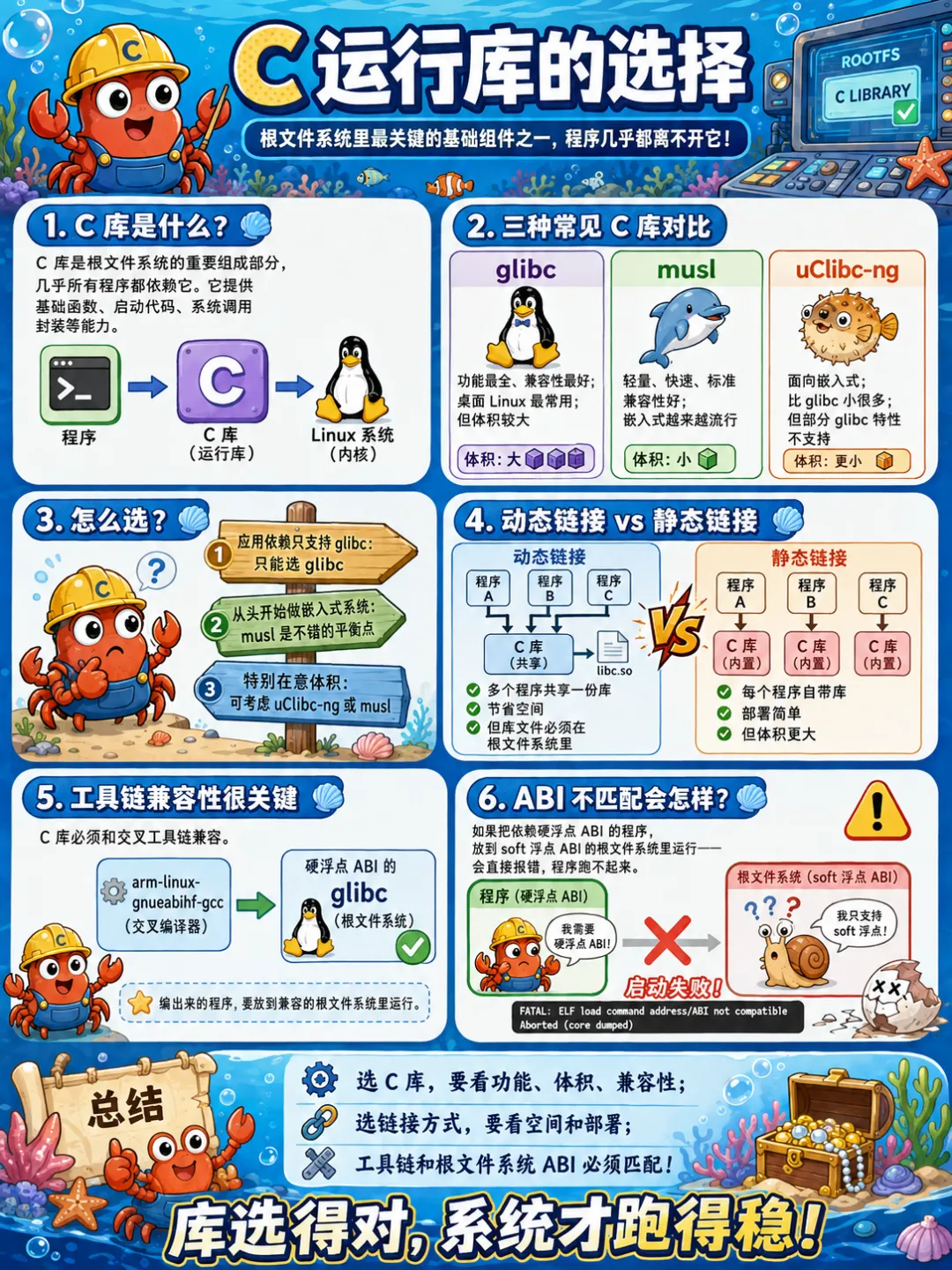

7.4 C 运行库的选择

glibc

优点：

• • 功能完整；
• • 兼容性广；
• • 生态成熟；
• • 适合复杂应用。

缺点：

• • 体积相对较大；
• • 对超小型系统不一定合适。

musl

优点：

• • 实现简洁；
• • 静态链接体积通常较小；
• • 设计重视一致性；
• • 适合容器和精简系统。

uClibc-ng

主要面向资源受限的嵌入式 Linux，提供较小的 C 运行库实现。

动态链接与静态链接

动态链接程序依赖目标系统中的：

• • 动态链接器；
• • libc；
• • 其他共享库。

静态链接把依赖库合并进可执行文件，部署简单，但是文件体积较大，多个程序之间不能共享代码页。

工具链兼容性

应用程序使用哪一套 C 运行库编译，目标根文件系统就需要具备兼容的运行环境。

例如使用 glibc 工具链编译的程序，不能简单复制到只有 musl 的根文件系统中运行。

常见错误包括：

No such file or directory

即使可执行文件明明存在，也可能是因为 ELF 中指定的动态链接器不存在。

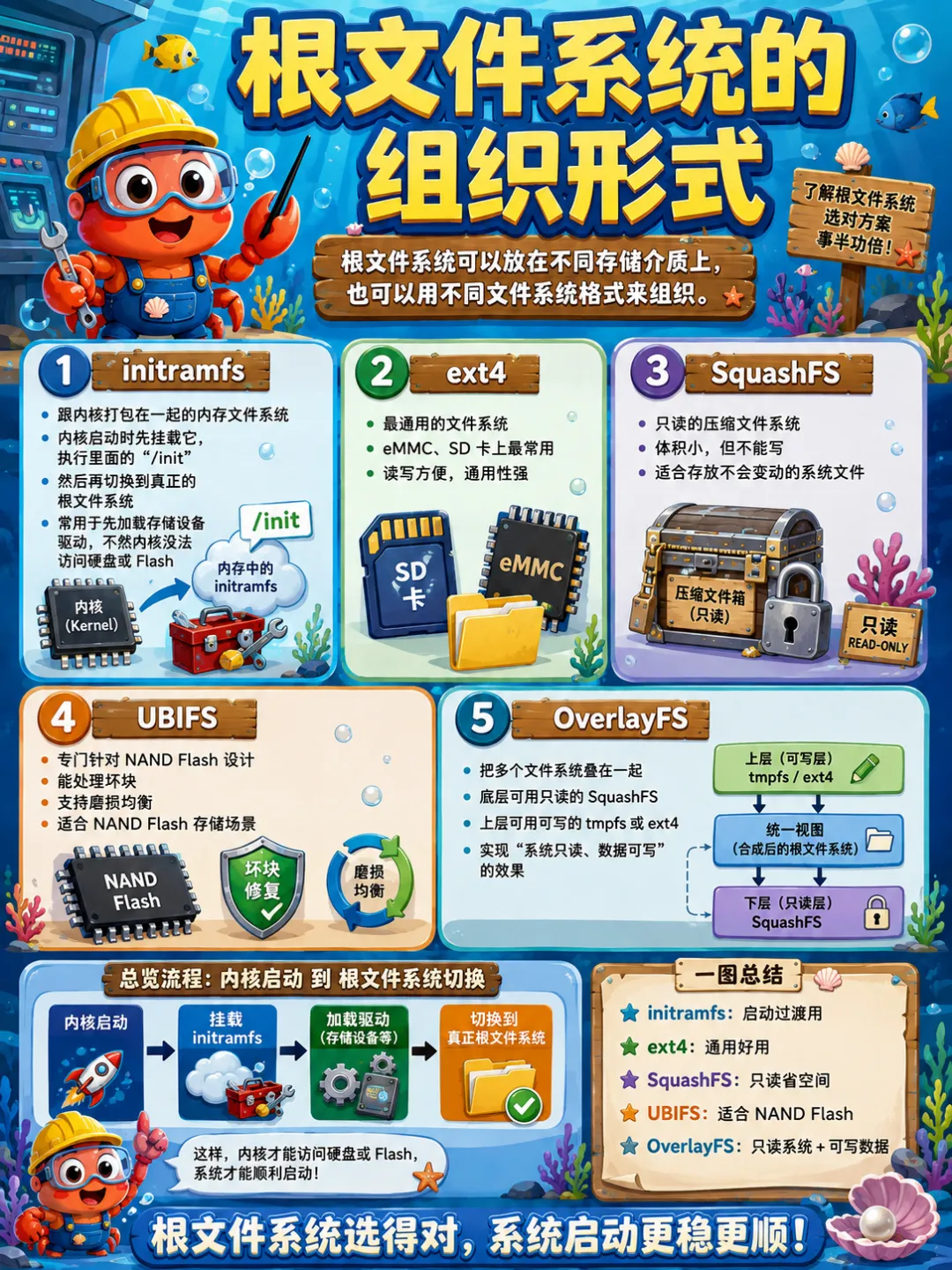

7.5 根文件系统的组织形式

initramfs

initramfs 位于内存中，可以内置进内核，也可以由 Bootloader 单独传入。

它适合：

• • 最小系统；
• • 救援系统；
• • 早期启动；
• • 挂载加密根文件系统；
• • 执行升级和恢复。

ext4

适用于 eMMC、SD、SATA 和 NVMe 等块设备。

优点是生态成熟、支持日志和大容量存储。

SquashFS

只读压缩文件系统，适合只读系统镜像。

优点：

• • 压缩率较高；
• • 镜像不容易被意外修改；
• • 有利于系统完整性。

UBIFS

适用于 Raw NAND 上的 UBI 层，能够处理坏块和磨损均衡。

OverlayFS

可以把只读底层与可写上层组合起来：

SquashFS 只读系统        +可写 Data 分区        ↓OverlayFS 统一视图

适合只读根文件系统以及恢复出厂设置。

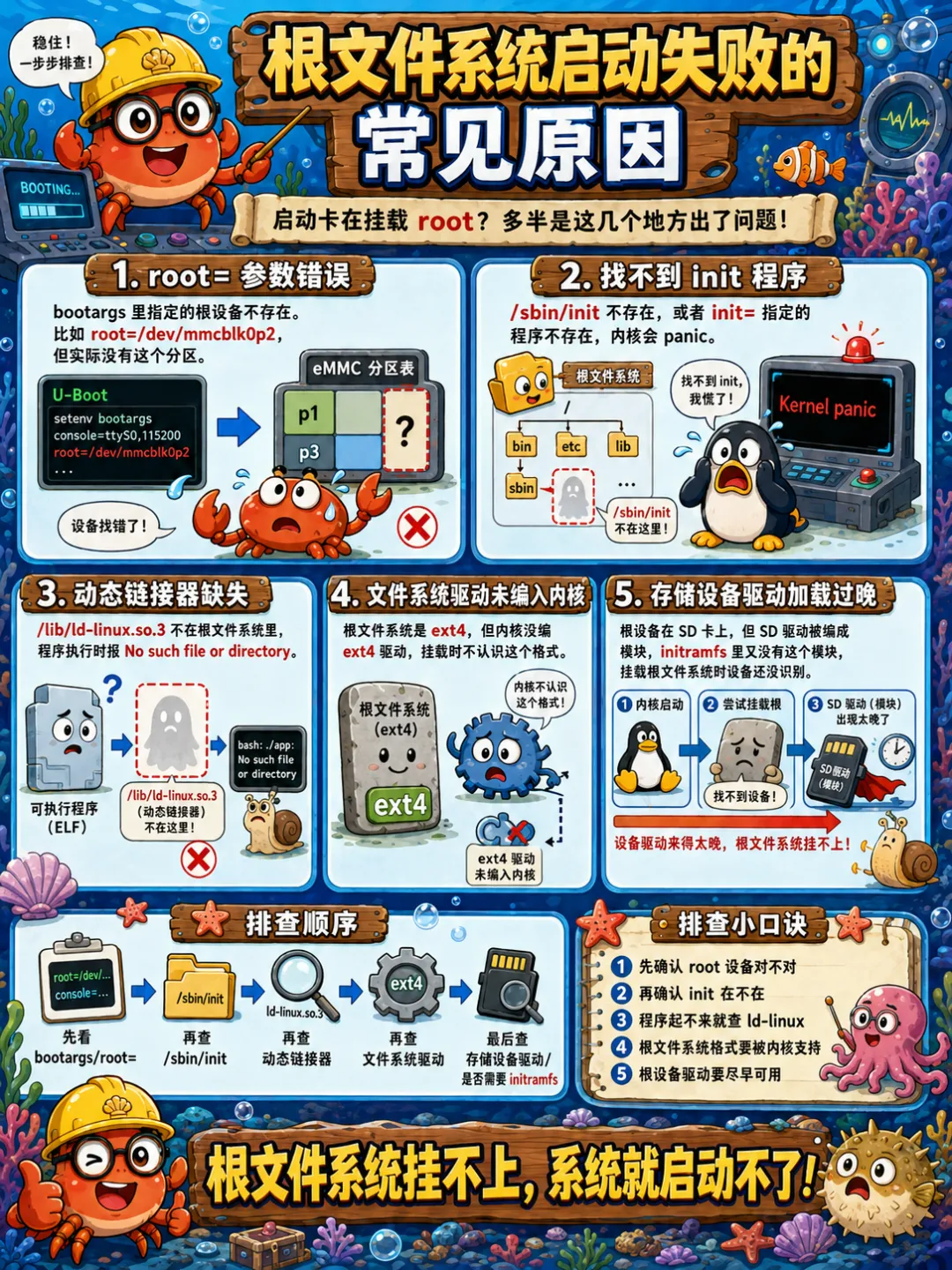

7.6 根文件系统启动失败的常见原因

root= 参数错误

例如实际根分区是：

/dev/mmcblk0p3

但是 bootargs 写成：

root=/dev/mmcblk0p2

找不到 init

常见提示：

No working init found

检查：

/sbin/init/init/bin/sh

是否存在并具备执行权限。

动态链接器缺失

查看程序：

readelf -l application | grep interpreter

可能显示：

/lib/ld-linux-aarch64.so.1

目标根文件系统中必须存在对应文件。

文件系统驱动没有内建

如果根文件系统为 ext4，但 ext4 只编译成模块，内核又没有 initramfs 提前加载模块，就无法挂载根分区。

存储驱动加载过晚

可使用：

rootwaitrootdelay=5

但是根本解决办法是确保控制器、PHY、时钟以及块设备驱动能够在正确阶段初始化。

八、系统初始化与后台服务：从内核启动到可用系统

8.1 Linux 的第一个用户态进程

PID 1 是 Linux 用户空间中的第一个进程。

它具备特殊地位：

• • 是其他用户进程的祖先；
• • 回收孤儿进程；
• • 启动系统服务；
• • 处理关机和重启；
• • 维护系统运行状态。

常见 PID 1 包括：

BusyBox initSysVinitsystemdOpenRC init自定义 init

调试时可以在内核命令行加入：

init=/bin/sh

这样内核会直接启动 Shell，而不执行正常初始化系统。

但是此时：

• • 根文件系统可能是只读；
• • /proc 和 /sys 可能没有挂载；
• • 网络没有配置；
• • 后台服务没有启动。

如果 PID 1 退出，内核通常会认为用户空间已经无法继续工作，并触发 Panic。

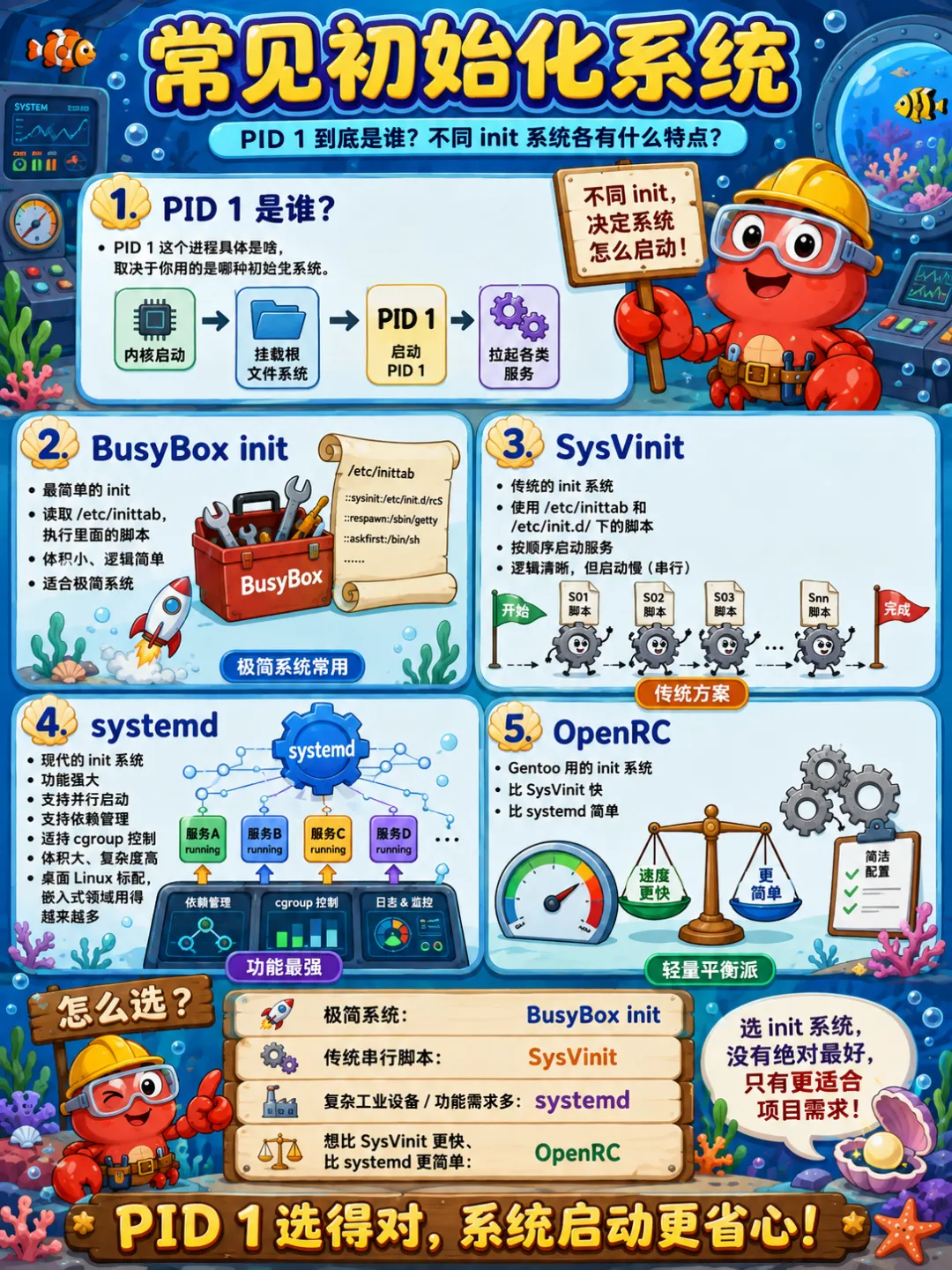

8.2 常见初始化系统

BusyBox init

优点：

• • 体积小；
• • 配置简单；
• • 适合资源受限设备。

SysVinit

按照启动脚本和 Runlevel 管理服务，传统嵌入式系统中比较常见。

systemd

提供：

• • 服务依赖；
• • 并行启动；
• • Socket Activation；
• • 日志；
• • 设备管理；
• • Cgroup 管理；
• • 定时任务。

适合功能复杂、服务数量较多的产品。

OpenRC

提供相对轻量级的依赖式服务管理，常见于一些精简发行版。

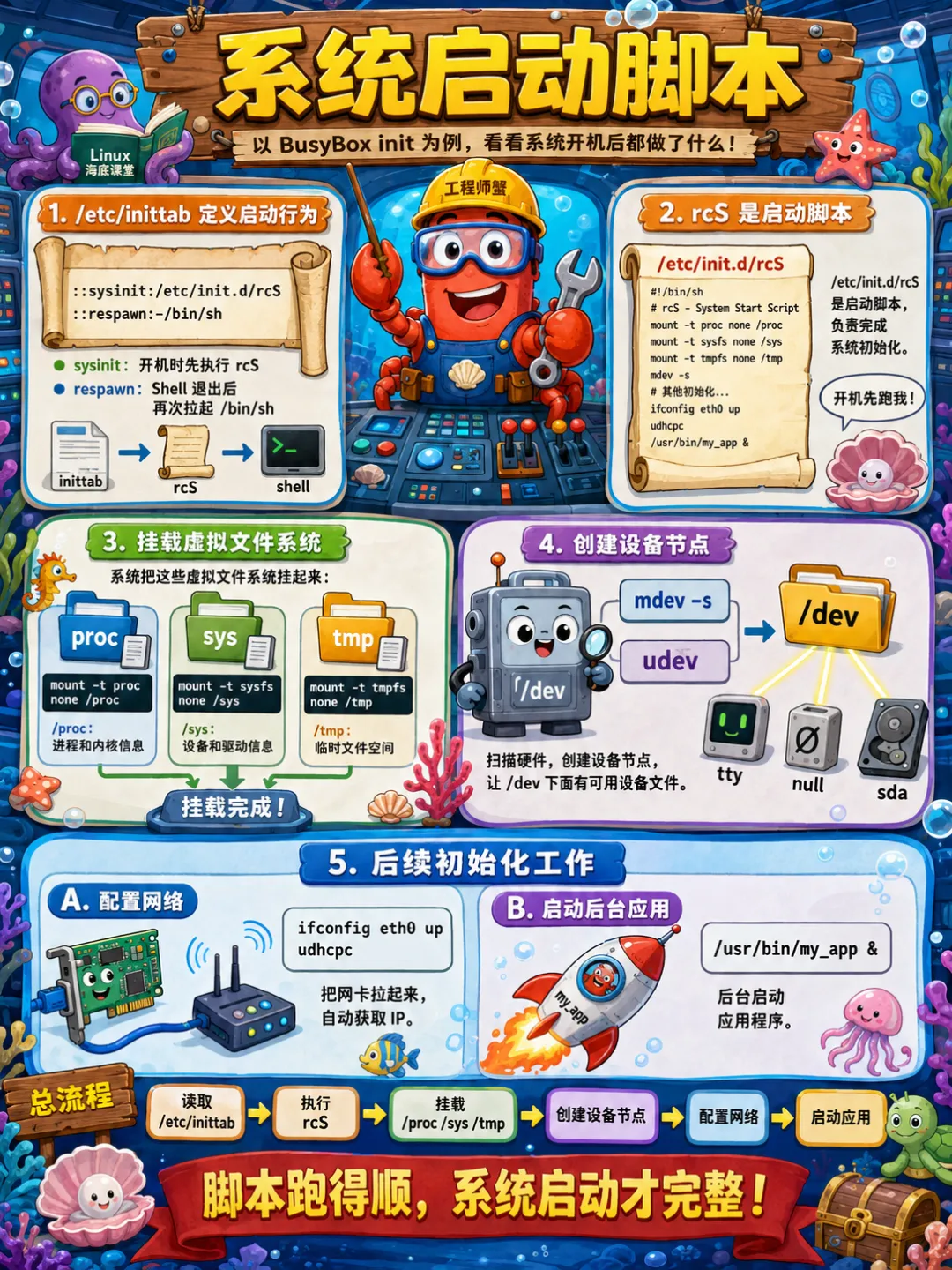

8.3 系统启动脚本

BusyBox init 常读取：

/etc/inittab

示例：

::sysinit:/etc/init.d/rcS::respawn:-/bin/sh::ctrlaltdel:/sbin/reboot::shutdown:/bin/umount -a -r

rcS 中可以执行：

#!/bin/shmount -t proc proc /procmount -t sysfs sysfs /sysmount -t devtmpfs devtmpfs /devhostname embedded-deviceifconfig lo upifconfig eth0 upmkdir -p /var/runmkdir -p /var/log/etc/init.d/S40network start/etc/init.d/S50sshd start/etc/init.d/S90application start

BusyBox 的 inittab 语法具有自身特点，不应直接套用其他 init 实现的配置格式。

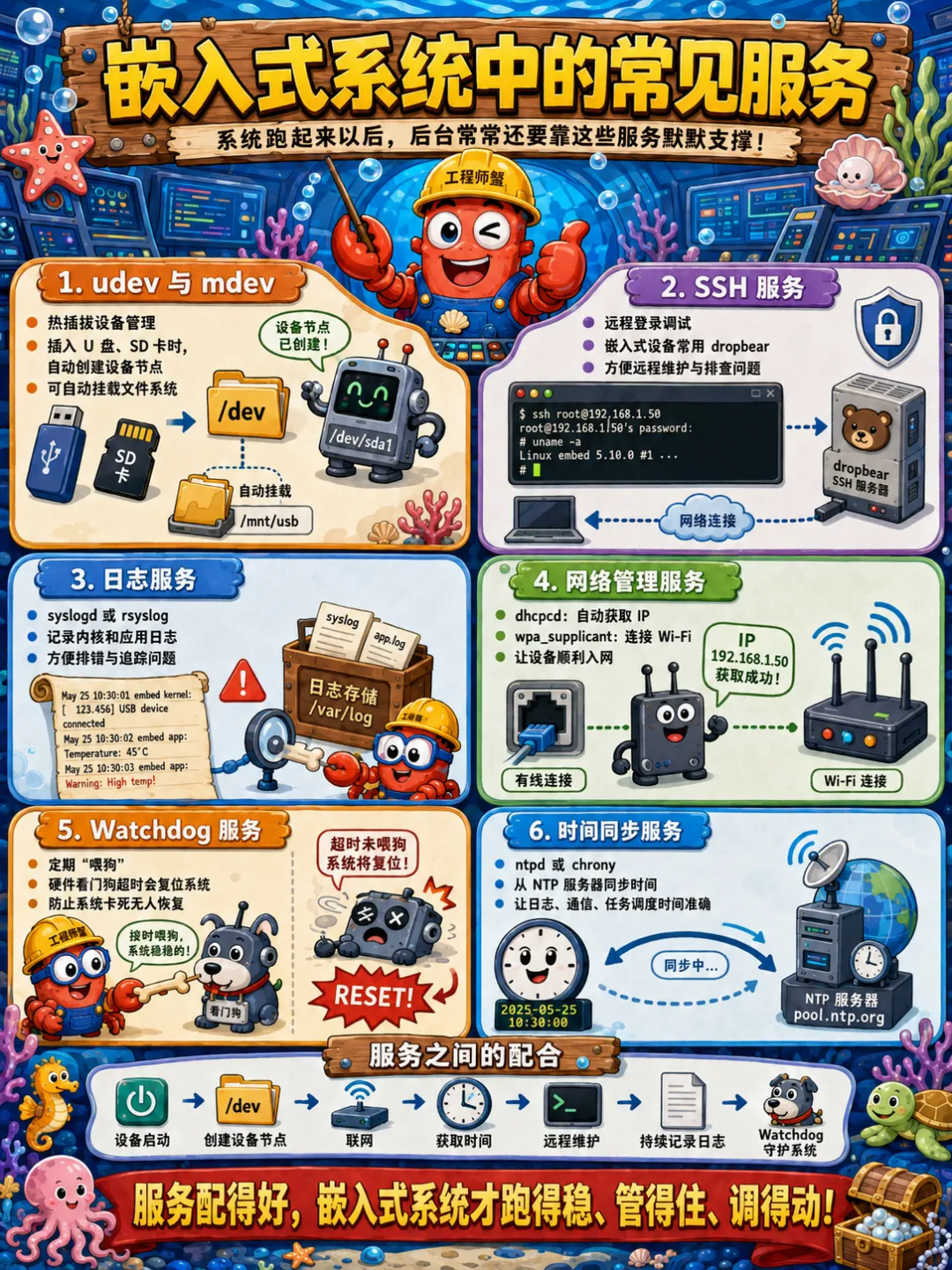

8.4 嵌入式系统中的常见服务

udev 与 mdev

它们负责根据内核 Uevent 动态管理设备节点。

资源受限系统可以使用 BusyBox mdev，复杂系统通常使用 udev 或 systemd-udevd。

SSH

常见实现：

• • OpenSSH；
• • Dropbear。

Dropbear 体积较小，适合嵌入式系统。

日志服务

可以使用：

• • syslogd；
• • rsyslog；
• • journald；
• • 自定义日志守护进程。

量产产品必须限制日志空间，避免日志写满存储分区。

Watchdog 服务

Watchdog 服务需要周期性喂狗。

一旦关键进程卡死，硬件看门狗就会复位系统。

时间同步

常见方式：

• • NTP；
• • Chrony；
• • PTP；
• • RTC。

对于没有电池 RTC 的设备，断电重启后系统时间可能从默认值开始，需要联网校时。

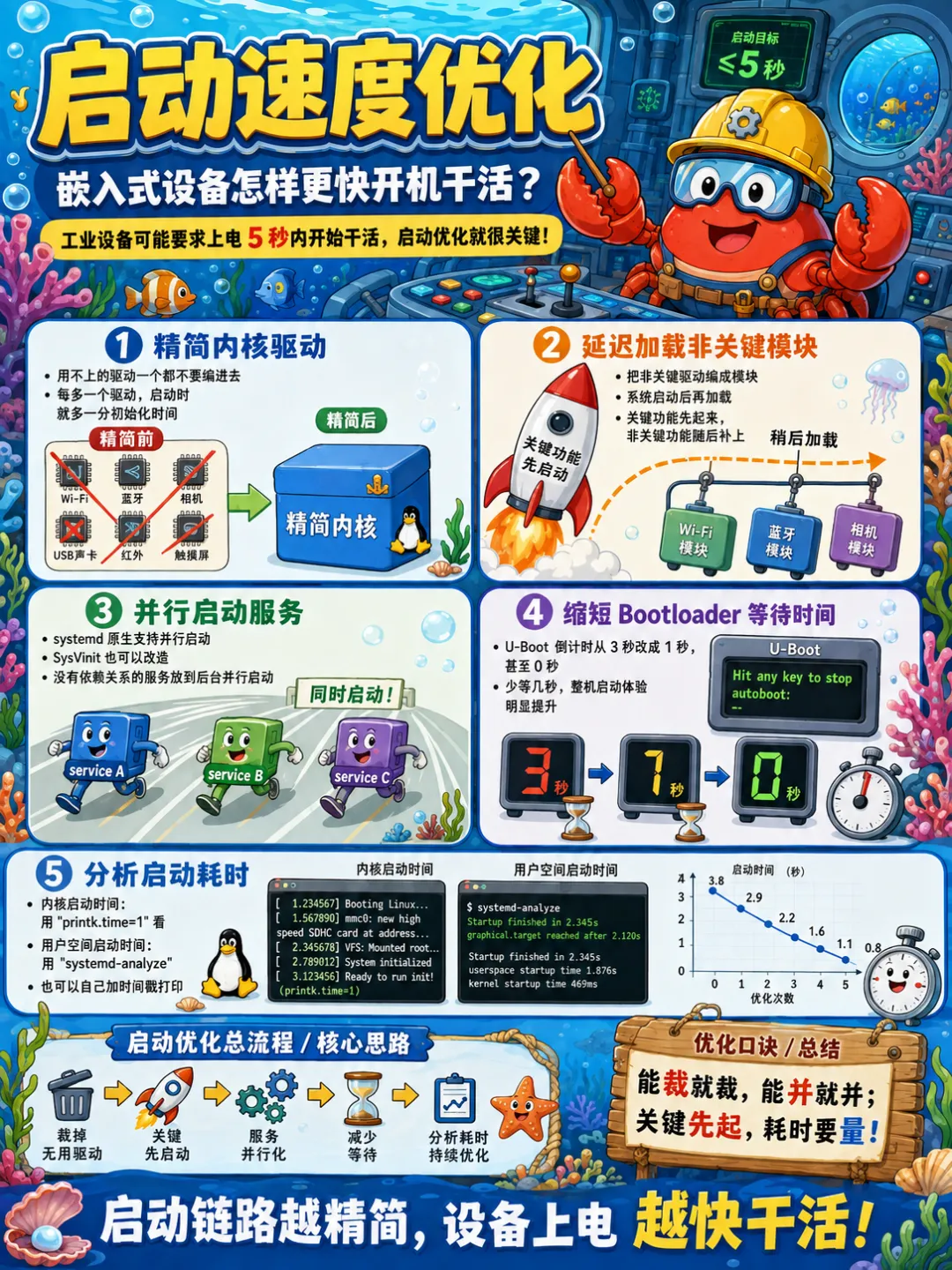

8.5 启动速度优化

精简 Bootloader 等待

例如：

setenv bootdelay 0

但是完全取消倒计时以后，应保留可靠的恢复入口。

精简内核

删除不需要的：

• • 总线；
• • 文件系统；
• • 网络协议；
• • 调试功能；
• • 设备驱动。

延迟非关键驱动

摄像头、无线网络以及非关键传感器可以在主业务可用以后再初始化。

并行启动服务

systemd 可以依据依赖关系并行启动服务。

自定义脚本也可以让互不依赖的服务并行执行，但是需要避免竞态条件。

测量启动时间

U-Boot 中可以记录时间戳。

内核可以使用：

initcall_debug

查看 Initcall 耗时。

用户空间可以使用：

systemd-analyzesystemd-analyze blame

真正的启动优化必须先测量，再针对耗时最大的阶段进行处理。

九、应用程序与系统调用：业务功能如何落地

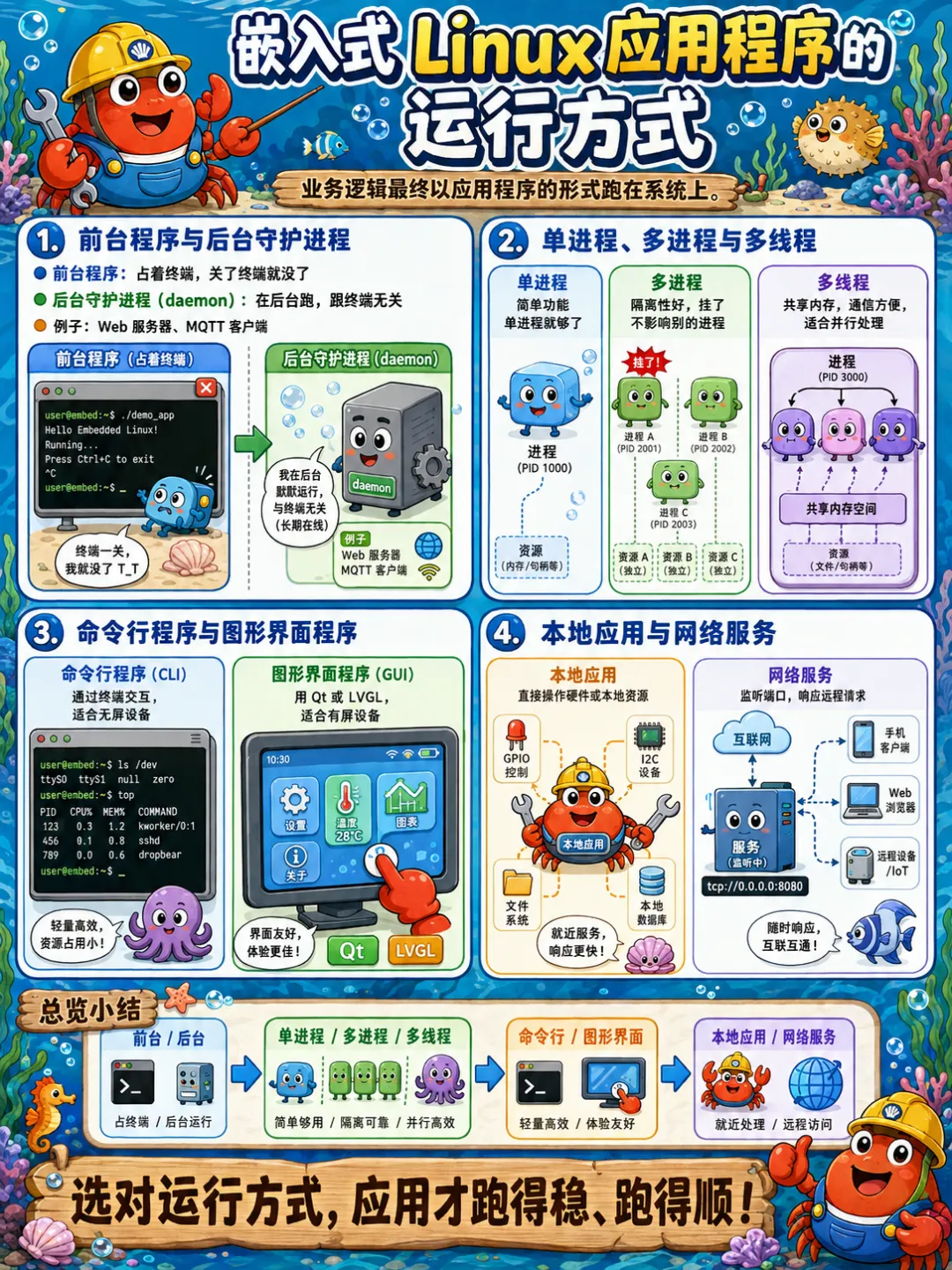

9.1 嵌入式 Linux 应用程序的运行方式

嵌入式应用可以是：

• • 前台交互程序；
• • 后台守护进程；
• • 网络服务；
• • 图形界面；
• • 数据采集服务；
• • 多媒体处理程序。

单进程架构

结构简单，但是某个模块崩溃可能导致整个程序退出。

多进程架构

隔离性更好，模块之间通过 IPC 通信。

多线程架构

共享内存方便，但是需要正确处理：

• • 锁；
• • 条件变量；
• • 死锁；
• • 数据竞争；
• • 线程退出。

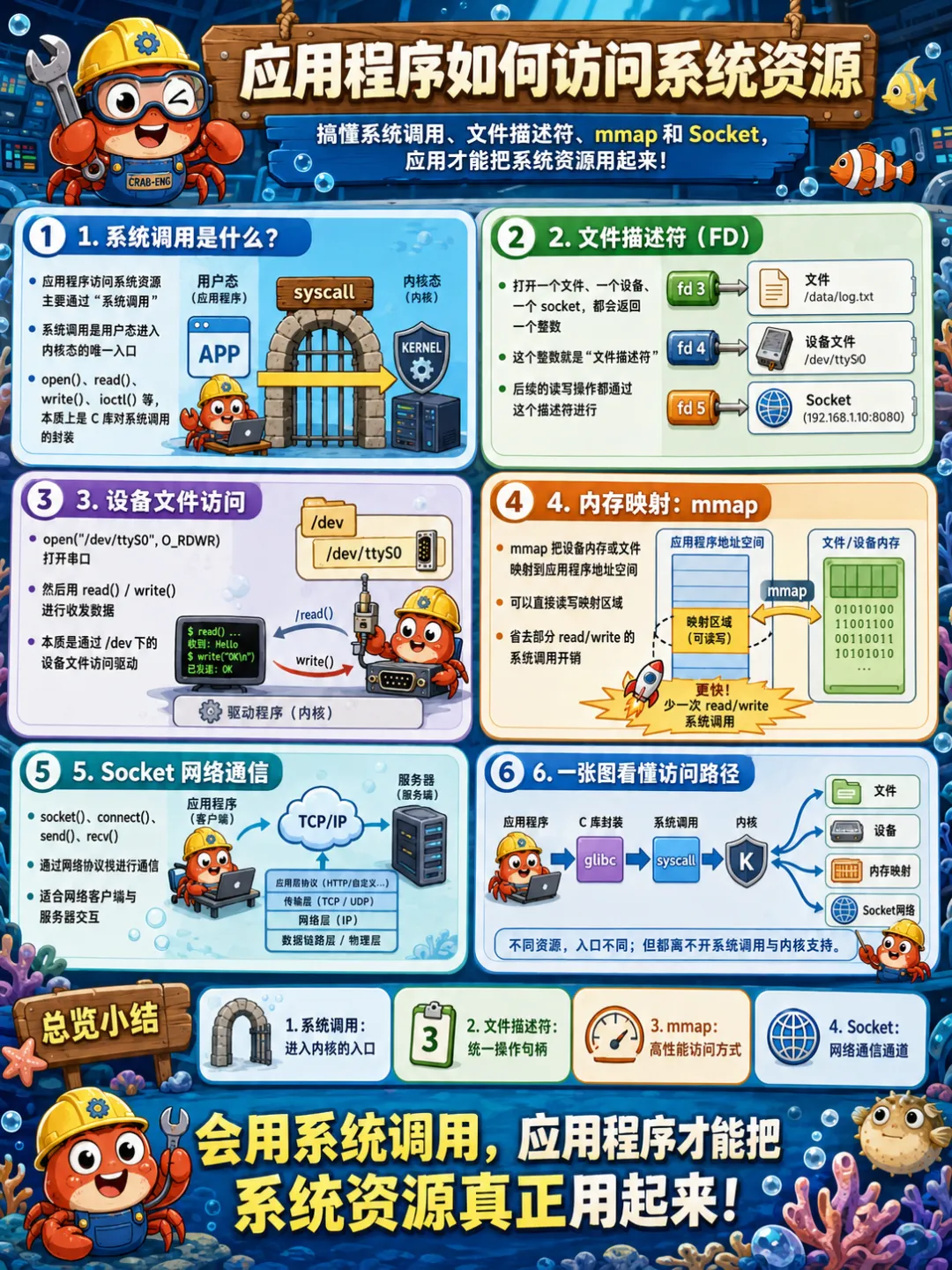

9.2 应用程序如何访问系统资源

应用程序调用 C 运行库接口：

open();read();write();ioctl();socket();mmap();

运行库最终执行系统调用，使 CPU 从 EL0 进入 EL1。

文件描述符

文件、设备、Socket、管道和 Eventfd 都可以通过文件描述符进行管理。

这体现了 Linux“一切皆文件”的统一接口思想。

设备文件

例如：

/dev/ttyS0/dev/i2c-1/dev/spidev0.0/dev/video0/dev/input/event0

内存映射

mmap() 可以用于：

• • 映射文件；
• • 共享内存；
• • 映射驱动缓冲区；
• • 零拷贝数据传输。

Socket

网络应用通过 Socket 进行 TCP、UDP、Unix Domain Socket 或其他协议通信。

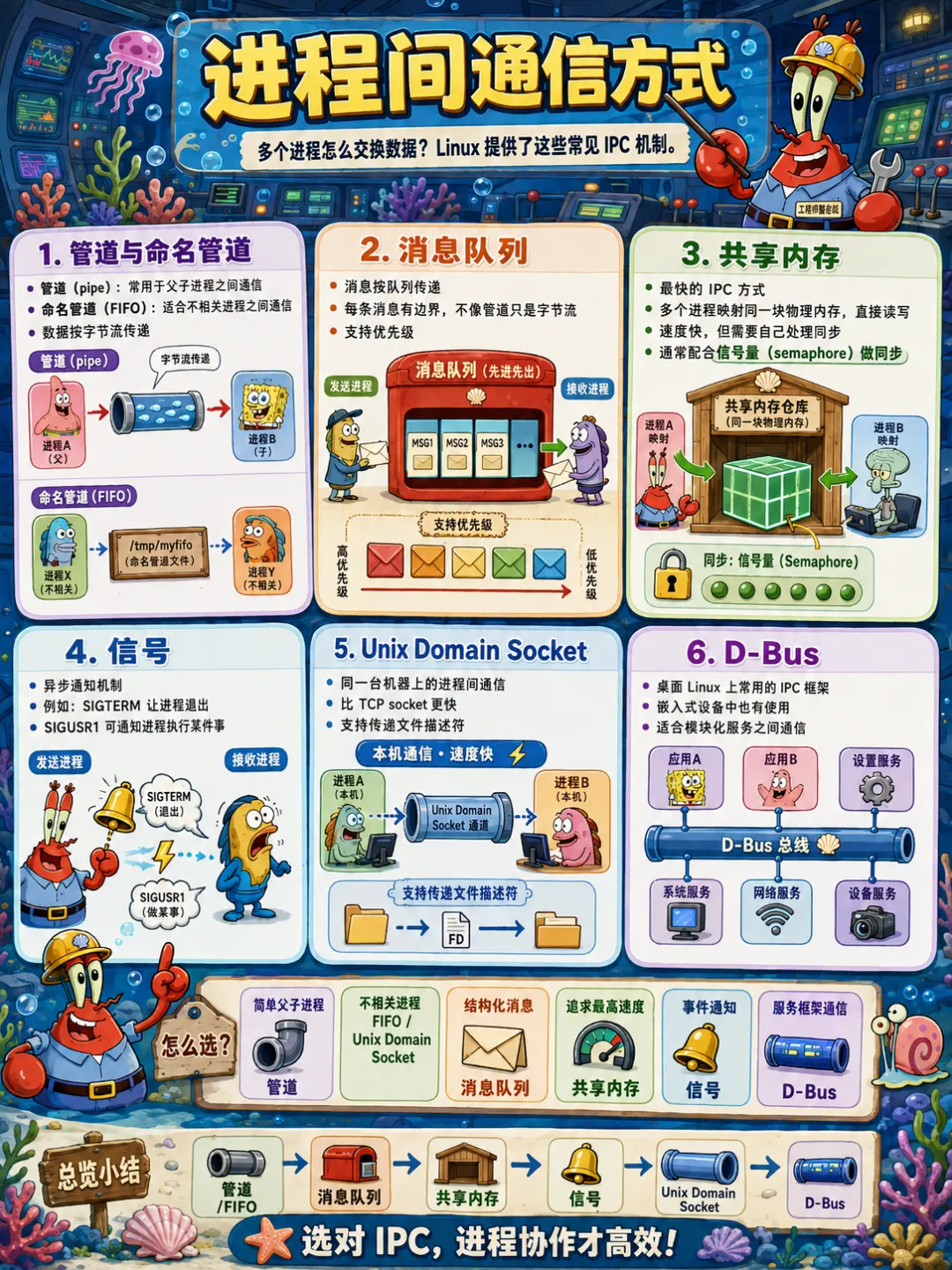

9.3 进程间通信方式

管道

适合具有亲缘关系的进程进行单向字节流通信。

命名管道

通过文件路径让无亲缘关系的进程通信。

消息队列

适合传递具备边界的结构化消息。

共享内存

效率较高，但是需要 Mutex、Semaphore 或 Futex 协调并发访问。

信号

适合传递简单异步事件，不适合传输大量数据。

Unix Domain Socket

支持本机进程之间进行流式或者数据报通信，还可以传递文件描述符。

D-Bus

适合较复杂的系统服务通信和对象化接口。

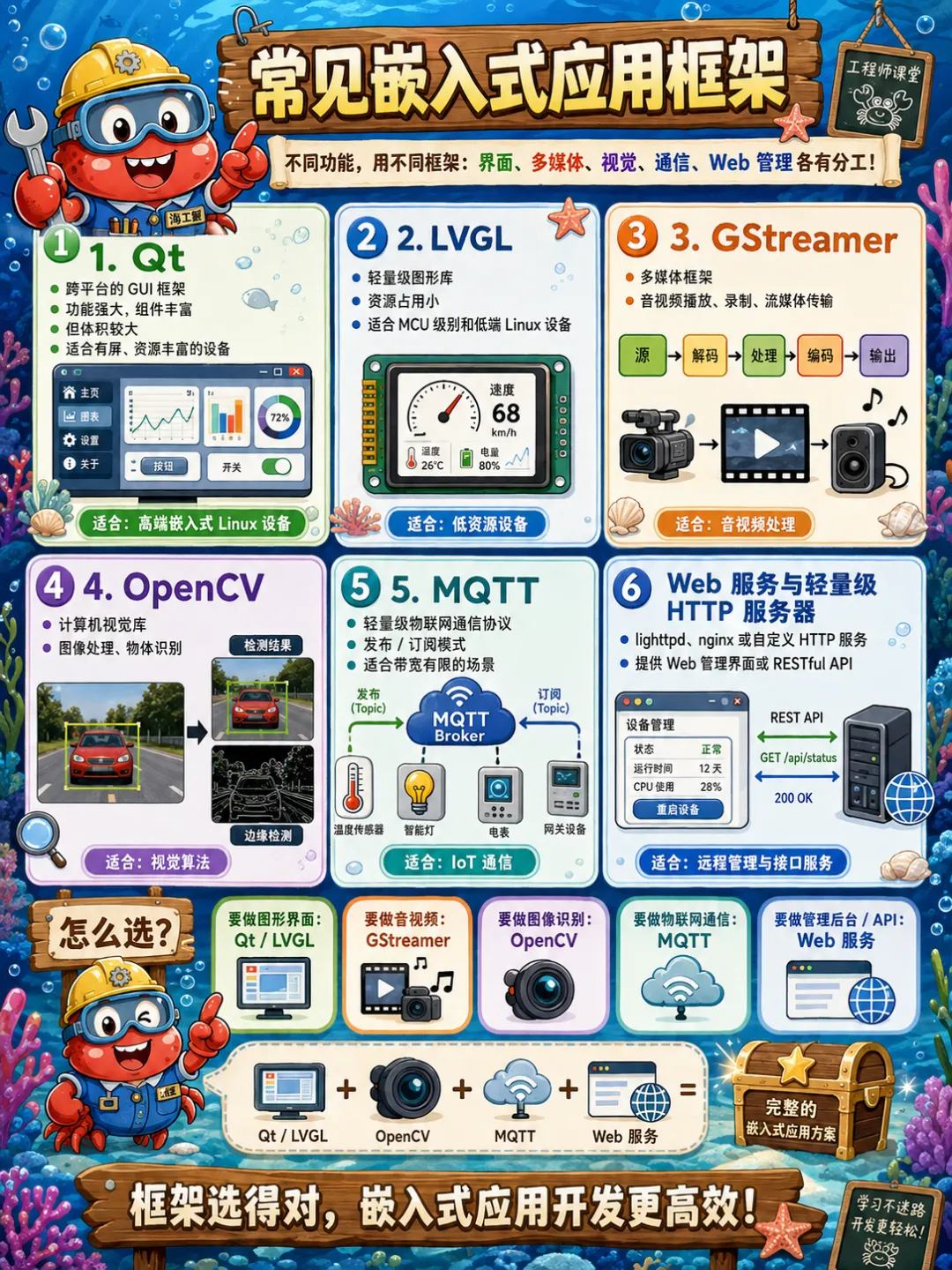

9.4 常见嵌入式应用框架

Qt

适合复杂图形界面，支持：

• • Widgets；
• • QML；
• • 网络；
• • 多媒体；
• • 线程；
• • 数据库。

LVGL

适合资源相对受限的 MCU 或 Linux Framebuffer/DRM 场景，界面体积较小。

GStreamer

适合音视频采集、编解码、转换以及传输。

OpenCV

适合图像处理和计算机视觉。

MQTT

适合物联网设备和云平台之间进行轻量消息通信。

Web 服务

嵌入式设备也可以运行：

• • Nginx；
• • lighttpd；
• • Mongoose；
• • CivetWeb；
• • 自定义 HTTP Server。

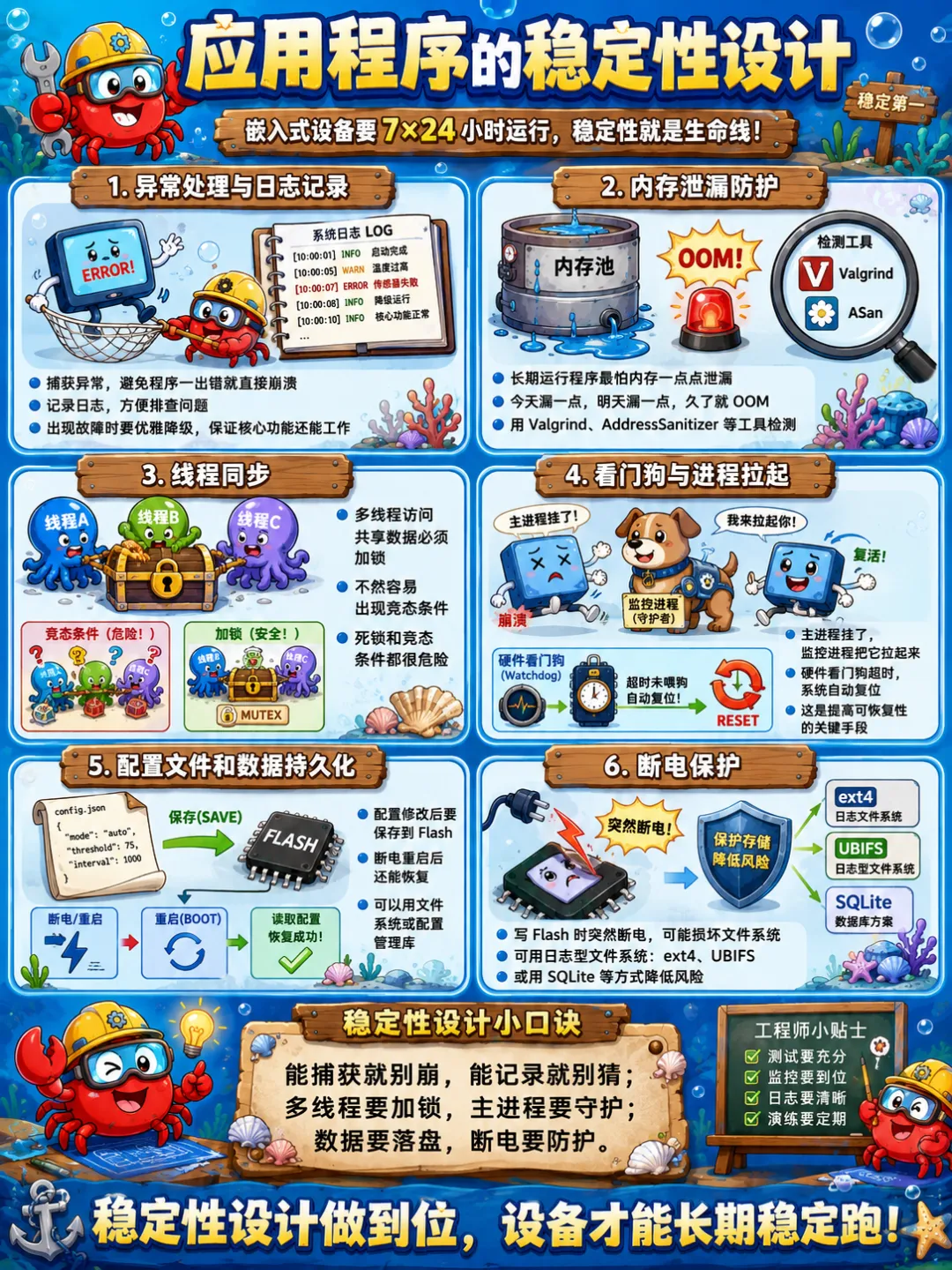

9.5 应用程序的稳定性设计

异常处理

所有系统调用都需要检查返回值：

ssize_t ret = read(fd, buf, sizeof(buf));if (ret < 0) {    if (errno == EINTR)        ...}

内存泄漏

可使用：

• • Valgrind；
• • AddressSanitizer；
• • LeakSanitizer；
• • /proc/<pid>/smaps；
• • 长时间压力测试。

线程同步

需要明确：

• • 共享对象由谁保护；
• • 锁的顺序；
• • 回调中是否允许阻塞；
• • 线程退出如何通知。

看门狗与进程拉起

可以由：

• • systemd；
• • BusyBox init；
• • Supervisor；
• • 自定义守护进程；
• • 硬件 Watchdog。

负责重启异常应用。

数据持久化和掉电保护

关键数据应当采用：

• • 临时文件加原子重命名；
• • fsync()；
• • 双副本；
• • 日志式存储；
• • CRC；
• • 版本号；
• • 掉电检测。

不能只在内存中修改配置，然后假定 write() 返回就一定已经写入 Flash。

十、交叉编译与系统构建：把完整系统制作出来

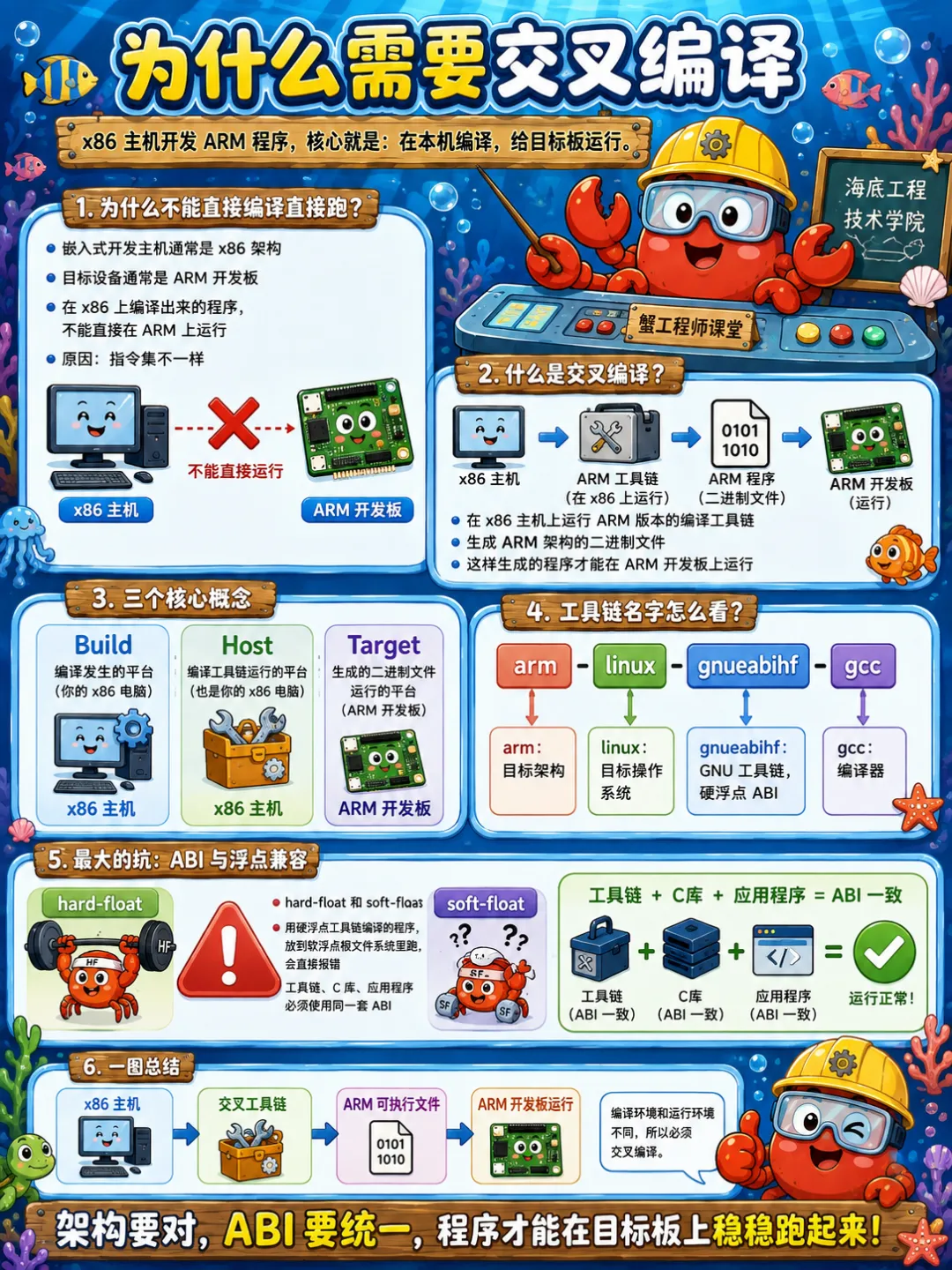

10.1 为什么需要交叉编译

开发主机可能是：

x86_64 Linux

目标设备可能是：

ARMv7-AAArch64

x86_64 编译器产生的机器代码不能直接在 ARM CPU 上运行。

因此需要交叉工具链。

Build、Host 与 Target

在构建系统中经常看到：

• • Build：执行编译过程的平台；
• • Host：编译产生的工具将运行的平台；
• • Target：最终程序所面向的平台。

对于普通嵌入式应用交叉编译，可以简单理解为：

Build Host：x86_64 PCTarget：ARM 开发板

工具链组成

典型 AArch64 工具链包含：

aarch64-linux-gnu-gccaarch64-linux-gnu-g++aarch64-linux-gnu-ldaarch64-linux-gnu-asaarch64-linux-gnu-objcopyaarch64-linux-gnu-stripaarch64-linux-gnu-gdb

ABI 与浮点兼容

32 位 ARM 常见 ABI 差异包括：

arm-linux-gnueabiarm-linux-gnueabihf

gnueabihf 通常代表 Hard Float ABI。

应用程序、运行库和动态链接器必须使用兼容 ABI。

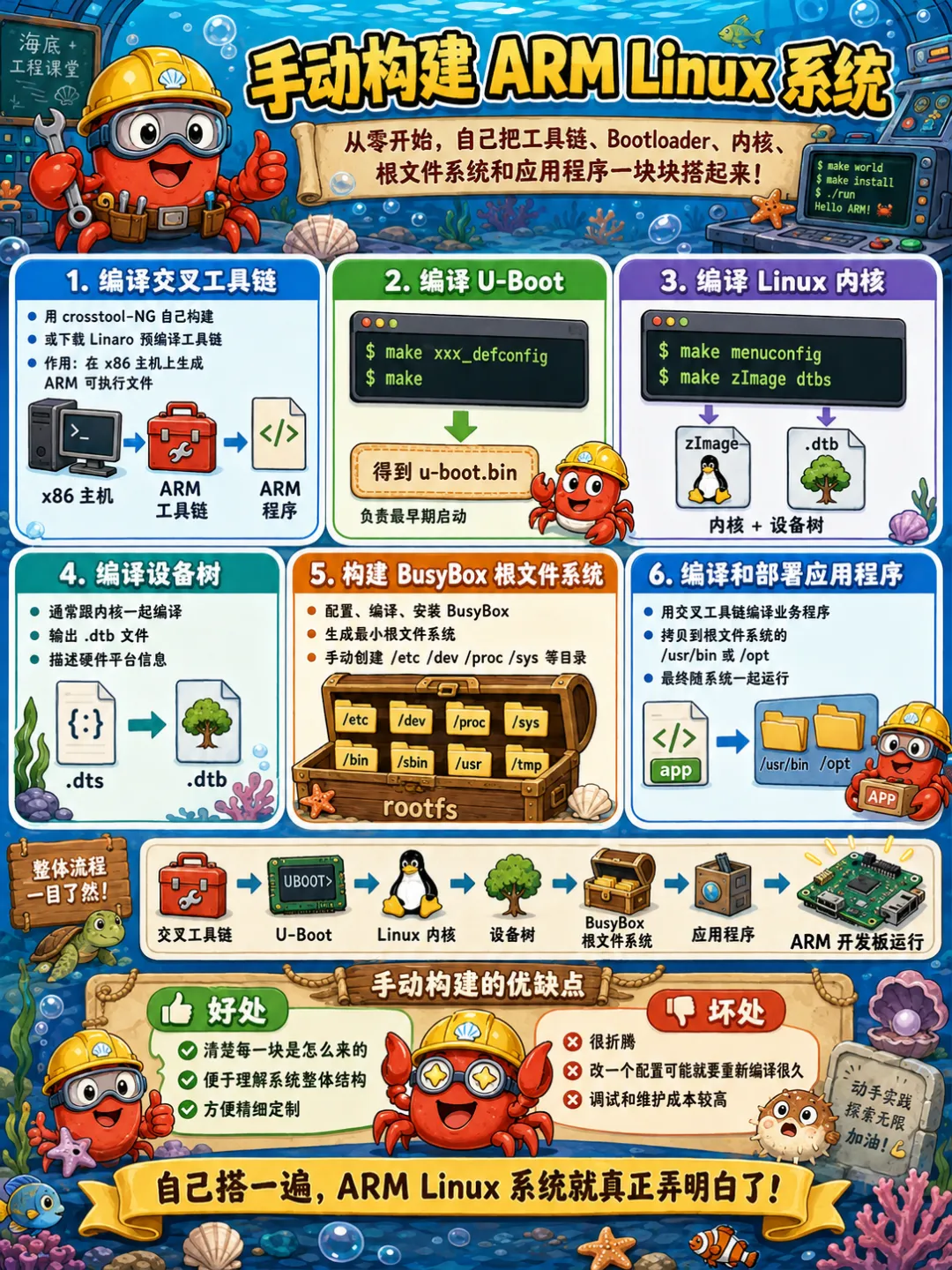

10.2 手动构建 ARM Linux 系统

编译 U-Boot

make ARCH=arm \     CROSS_COMPILE=arm-linux-gnueabihf- \     board_defconfigmake ARCH=arm \     CROSS_COMPILE=arm-linux-gnueabihf- \     -j$(nproc)

编译 ARM64 Linux 内核

make ARCH=arm64 \     CROSS_COMPILE=aarch64-linux-gnu- \     board_defconfigmake ARCH=arm64 \     CROSS_COMPILE=aarch64-linux-gnu- \     -j$(nproc) \     Image dtbs modules

安装模块

make ARCH=arm64 \     CROSS_COMPILE=aarch64-linux-gnu- \     INSTALL_MOD_PATH=$PWD/rootfs \     modules_install

编译 BusyBox

make ARCH=arm64 \     CROSS_COMPILE=aarch64-linux-gnu- \     menuconfigmake ARCH=arm64 \     CROSS_COMPILE=aarch64-linux-gnu- \     -j$(nproc)make ARCH=arm64 \     CROSS_COMPILE=aarch64-linux-gnu- \     CONFIG_PREFIX=$PWD/rootfs \     install

编译应用程序

aarch64-linux-gnu-gcc \    main.c \    -o application

然后把程序以及依赖库复制到根文件系统。

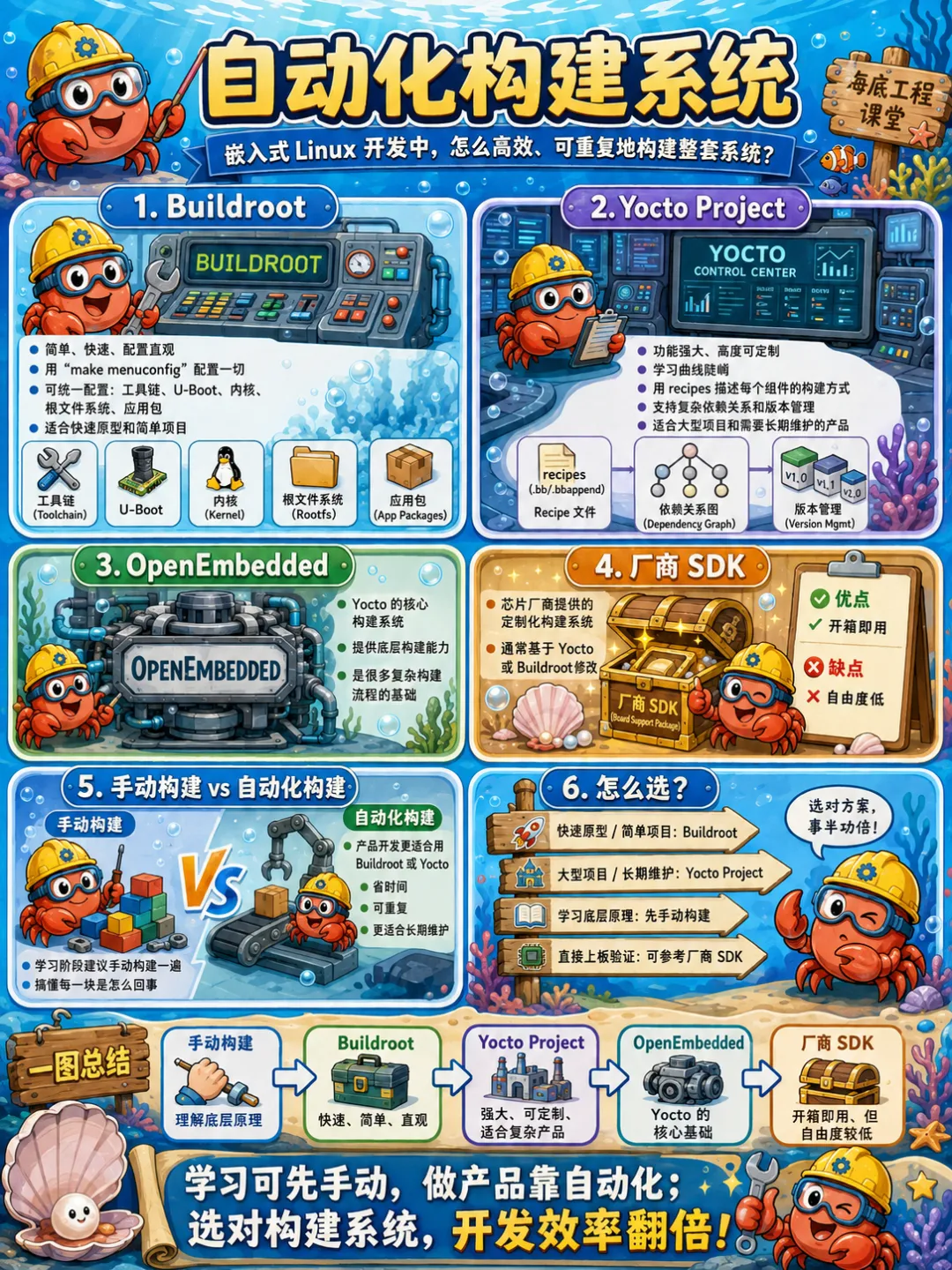

10.3 自动化构建系统

Buildroot

Buildroot 可以自动构建：

• • 交叉工具链；
• • Bootloader；
• • Linux 内核；
• • 根文件系统；
• • 用户软件包；
• • 最终镜像。

Buildroot 官方手册将其定位为用于简化和自动化嵌入式 Linux 系统交叉构建的工具，并能够生成工具链、根文件系统、内核与 Bootloader。

Buildroot 的特点包括：

• • 入门相对简单；
• • 配置界面类似内核；
• • 适合单一产品和中小型系统；
• • 构建结果直观；
• • 不以生成完整二进制发行版包仓库为主要目标。

Yocto Project

Yocto Project 建立在 OpenEmbedded Build System 之上，通过 Layer、Recipe 和 Metadata 构建定制发行版。

它更适合：

• • 多产品线；
• • 多硬件平台；
• • 复杂包依赖；
• • 长期维护；
• • 软件许可证管理；
• • 可复现构建；
• • SDK 生成；
• • 二进制包管理。

Yocto 官方将其描述为一套帮助开发人员为不同硬件架构构建定制 Linux 系统的工具和协作技术体系，其核心构建流程使用 OpenEmbedded Build System。

厂商 SDK

SoC 厂商 SDK 经常包含：

U-BootLinux Kernel设备树驱动补丁交叉工具链Buildroot/Yocto烧录工具多媒体库NPU/GPU SDK示例程序

使用厂商 SDK 可以更快让硬件工作，但是也要避免过度依赖未经整理的大量私有补丁。

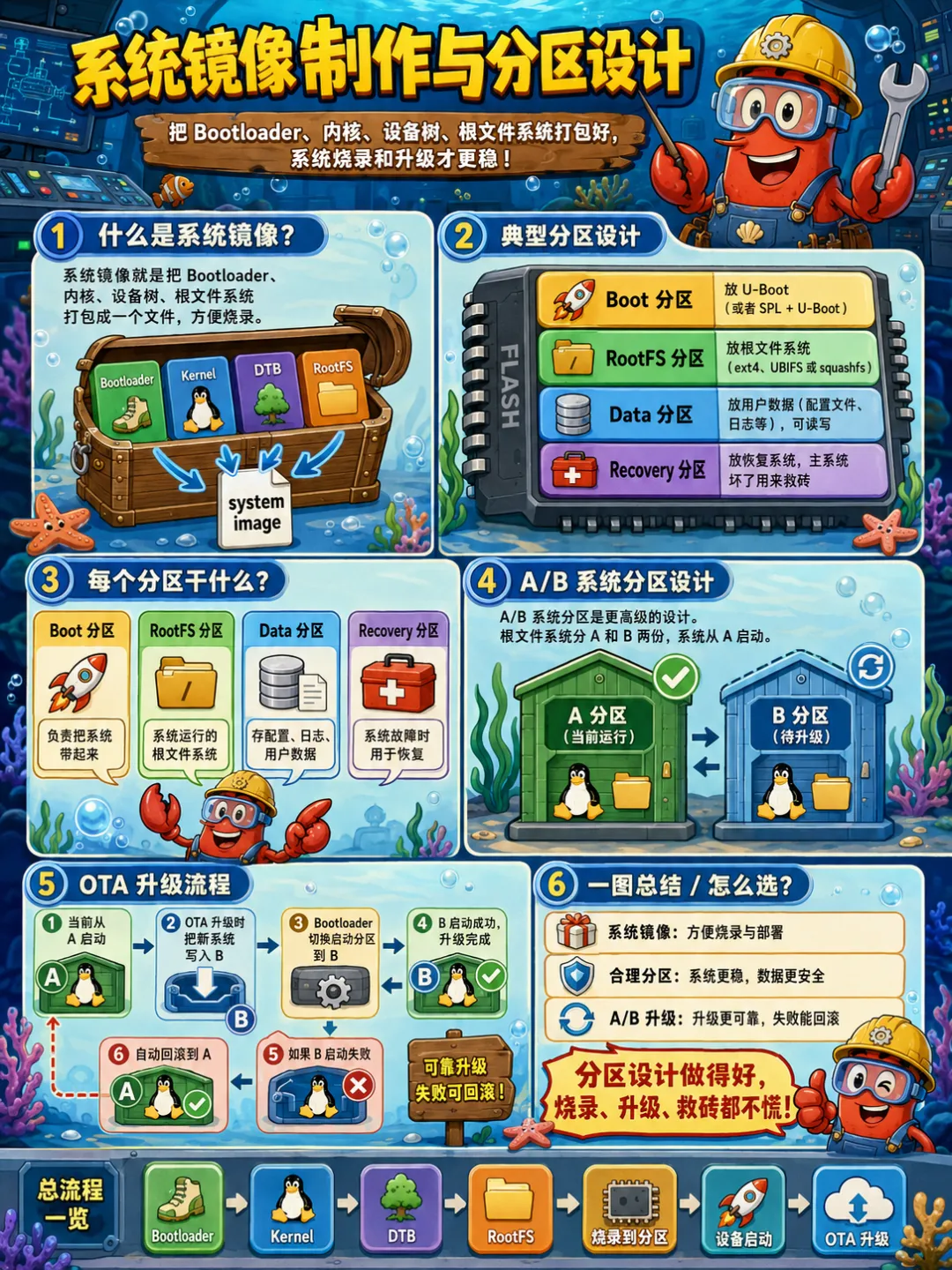

10.4 系统镜像制作与分区设计

典型存储布局：

┌──────────────────────┐│ Bootloader / SPL     │├──────────────────────┤│ Environment          │├──────────────────────┤│ Boot / Kernel / DTB  │├──────────────────────┤│ RootFS A             │├──────────────────────┤│ RootFS B             │├──────────────────────┤│ Recovery             │├──────────────────────┤│ Data                 │└──────────────────────┘

Boot 分区

保存：

• • 内核；
• • DTB；
• • Initramfs；
• • FIT；
• • 启动配置。

RootFS

保存系统运行环境。

Data

保存配置、日志、数据库和用户数据。

Recovery

保存独立救援系统，用于恢复主系统。

A/B 分区

准备两套系统：

Slot ASlot B

升级时写入当前未运行的 Slot。验证成功后再切换启动标志。

这样可以避免升级中断造成系统完全无法启动。

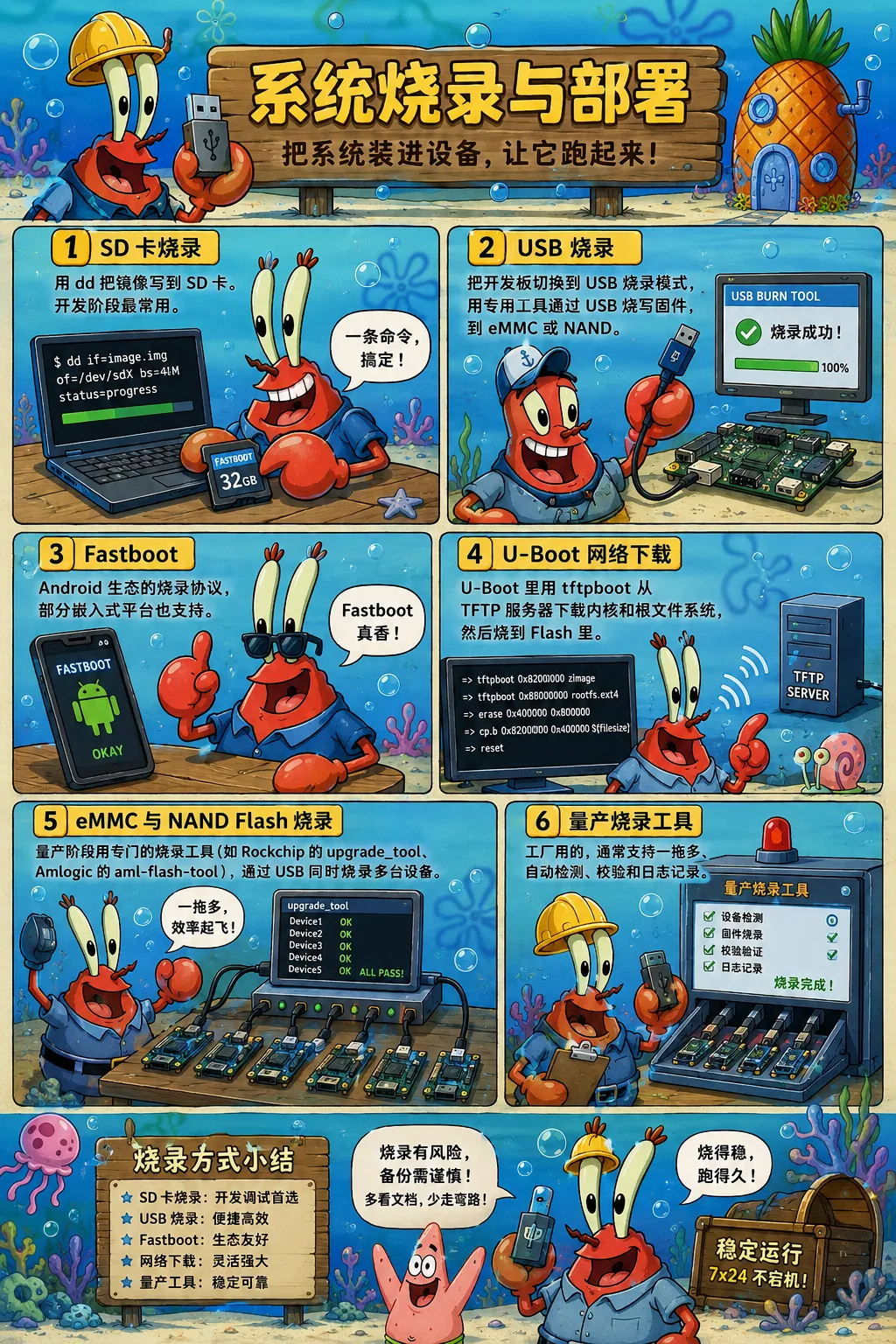

10.5 系统烧录与部署

SD 卡镜像

可以使用：

dd if=system.img \   of=/dev/sdX \   bs=4M \   conv=fsync

必须确认设备路径，避免覆盖主机硬盘。

USB 烧录

Boot ROM 或 U-Boot 可以提供 USB 下载协议。

Fastboot

可以写入：

bootsystemvendoruserdata

等分区。

U-Boot 网络下载

tftp ${loadaddr} Imagetftp ${fdt_addr_r} board.dtb

适合开发调试。

eMMC 与 NAND

eMMC 按块设备方式写入。

Raw NAND 则要处理：

• • 擦除块；
• • 坏块；
• • ECC；
• • UBI Volume。

量产烧录

量产工具需要具备：

• • 自动识别；
• • 并行烧录；
• • 镜像校验；
• • 序列号写入；
• • MAC 地址写入；
• • 安全密钥注入；
• • 烧录日志；
• • 失败重试。

十一、调试、升级与量产

11.1 ARM Linux 启动问题的分层排查

上电无输出

首先检查：

电源复位晶振启动模式UART 电平串口波特率

不能一开始就怀疑 Linux 内核，因为此时 CPU 可能连 Boot ROM 都没有正常执行。

Bootloader 未启动

检查：

• • Boot ROM 是否加载 SPL；
• • 镜像偏移；
• • SPL Header；
• • DDR 初始化；
• • 启动介质；
• • 安全启动验证。

内核卡死

检查：

• • 内核加载地址；
• • DTB 地址；
• • console=；
• • earlycon；
• • GIC；
• • Timer；
• • 内存保留区域；
• • 设备树；
• • 某个驱动 Initcall。

根文件系统挂载失败

检查：

• • root=；
• • rootfstype=；
• • rootwait；
• • 存储设备驱动；
• • 文件系统驱动；
• • 分区表；
• • Initramfs。

应用未运行

检查：

• • PID 1；
• • 启动脚本；
• • 程序权限；
• • 动态库；
• • 环境变量；
• • 工作目录；
• • 配置文件；
• • 守护进程日志。

11.2 常用调试工具

串口终端

常用工具：

minicompicocomscreenPuTTYMobaXterm

GDB 与 GDB Server

目标机运行：

gdbserver :1234 ./application

主机运行：

aarch64-linux-gnu-gdb application

连接：

target remote board-ip:1234

strace

查看应用系统调用：

strace -f -tt ./application

它能够快速发现：

• • 文件不存在；
• • 权限错误；
• • Socket 连接失败；
• • IOCTL 返回错误；
• • 线程阻塞。

perf

分析 CPU 热点：

perf topperf record -g ./applicationperf report

ftrace

分析内核函数、调度延迟和中断。

系统资源工具

topfree -mvmstat 1iostatpidstat

网络工具

tcpdumpethtoolssippingiperf3

11.3 系统性能分析

CPU 占用率

需要区分：

• • User；
• • System；
• • IRQ；
• • SoftIRQ；
• • I/O Wait；
• • Idle。

CPU 高不一定是应用计算量大，也可能是中断风暴或者频繁系统调用。

内存

重点观察：

• • 进程 RSS；
• • Page Cache；
• • Slab；
• • CMA；
• • 内存碎片；
• • OOM；
• • 长期泄漏。

存储

观察：

• • 顺序吞吐；
• • 随机 IOPS；
• • fsync() 延迟；
• • 写放大；
• • Flash 寿命；
• • 掉电一致性。

网络

观察：

• • 带宽；
• • RTT；
• • 丢包；
• • 重传；
• • SoftIRQ；
• • 网卡中断；
• • Socket Buffer。

中断负载

watch -n 1 cat /proc/interrupts

如果某个 IRQ 计数高速增长，需要判断设备是否出现中断风暴。

11.4 OTA 升级机制

整包升级

直接替换完整系统镜像。

优点是实现简单、结果一致，缺点是下载量较大。

差分升级

只传输旧版本与新版本之间的差异。

优点是节省流量，缺点是升级链路和版本管理更加复杂。

A/B 升级

典型流程：

当前运行 Slot A       ↓下载更新到 Slot B       ↓校验签名和 Hash       ↓设置下次启动 Slot B       ↓重启并试运行       ↓应用上报启动成功       ↓确认 Slot B

如果启动失败，Bootloader 自动回退到 Slot A。

Bootloader、内核和 RootFS 升级

Bootloader 升级风险最高，因为 Bootloader 损坏以后，设备可能失去普通恢复能力。

应当尽量：

• • 保留不可修改 Boot ROM 恢复入口；
• • 使用冗余 Bootloader；
• • 分阶段升级；
• • 写后校验；
• • 避免在低电量时升级。

签名和完整性

升级包应当包含：

• • 版本；
• • 目标硬件型号；
• • Hash；
• • 数字签名；
• • 防回滚版本号；
• • 分区布局信息。

不能只使用 CRC 作为安全验证，因为 CRC 只能检测随机错误，不能防止恶意篡改。

11.5 量产系统的可靠性设计

只读根文件系统

把系统程序放在 SquashFS 或只读 ext4 中，可以降低文件系统被破坏的概率。

可写数据放到独立 Data 分区。

掉电保护

需要考虑：

• • 数据库事务；
• • 文件原子更新；
• • fsync()；
• • 电容保持时间；
• • 掉电检测 GPIO；
• • 日志式文件系统；
• • 双备份配置。

看门狗

硬件看门狗应当由真正能够判断系统健康状态的服务喂狗，而不是任何线程无条件定时写寄存器。

日志限额

可以使用：

• • 日志轮转；
• • 总容量上限；
• • 按时间清理；
• • 内存日志；
• • 关键日志单独持久化。

安全启动

安全启动建立信任链：

Boot ROM 公钥根      ↓验证 SPL      ↓SPL 验证 U-Boot      ↓U-Boot 验证 Kernel/FIT      ↓内核验证 RootFS 或应用

固件签名和加密

签名用于验证来源和完整性。

加密用于保护固件内容。

二者作用不同，不能用加密替代签名。

结语：建立 ARM Linux 的完整系统思维

通过对嵌入式 ARM Linux 系统进行层层分析，可以看到，一个应用程序能够正常运行，绝对不是应用程序自身单独完成的结果。

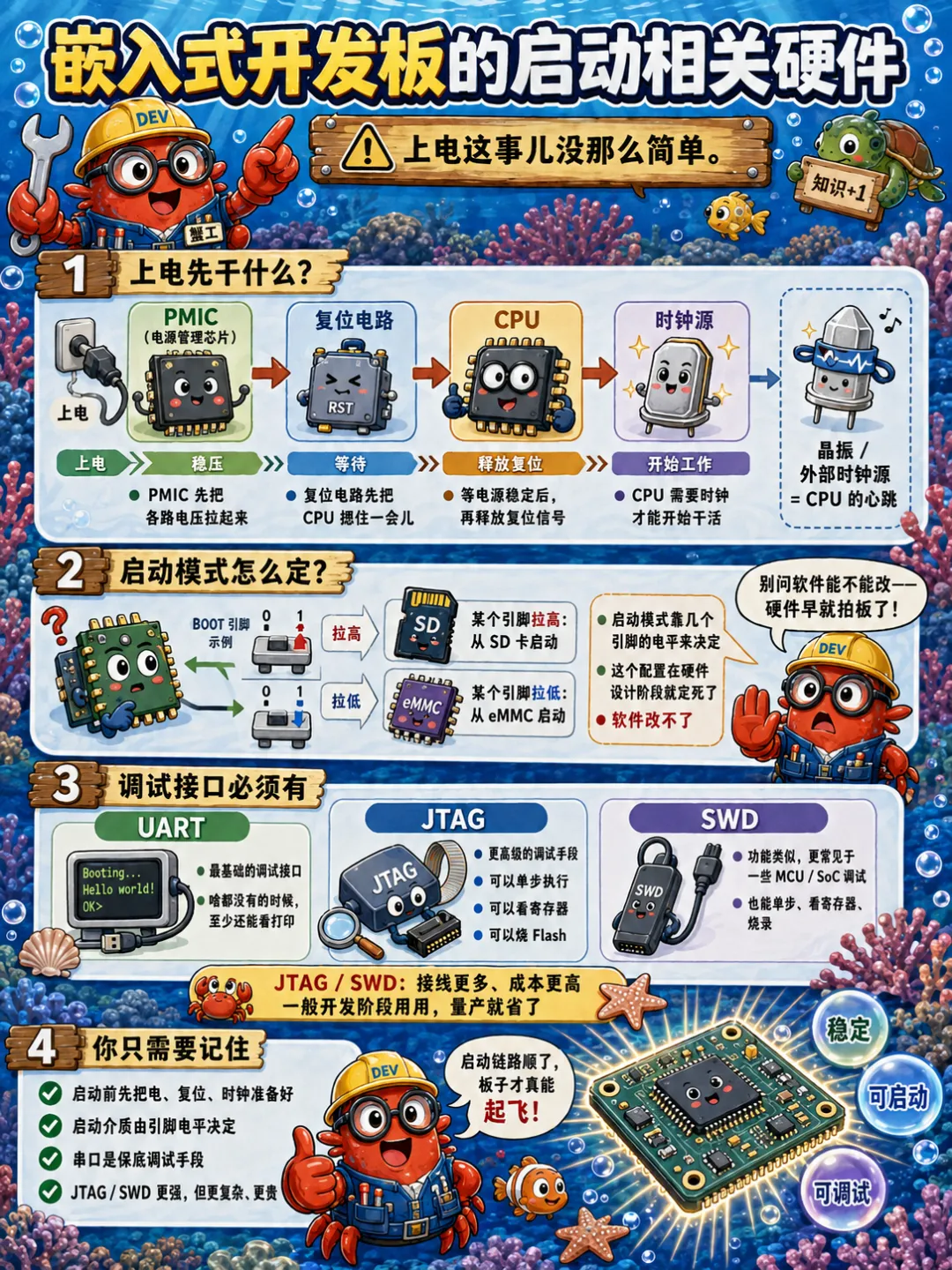

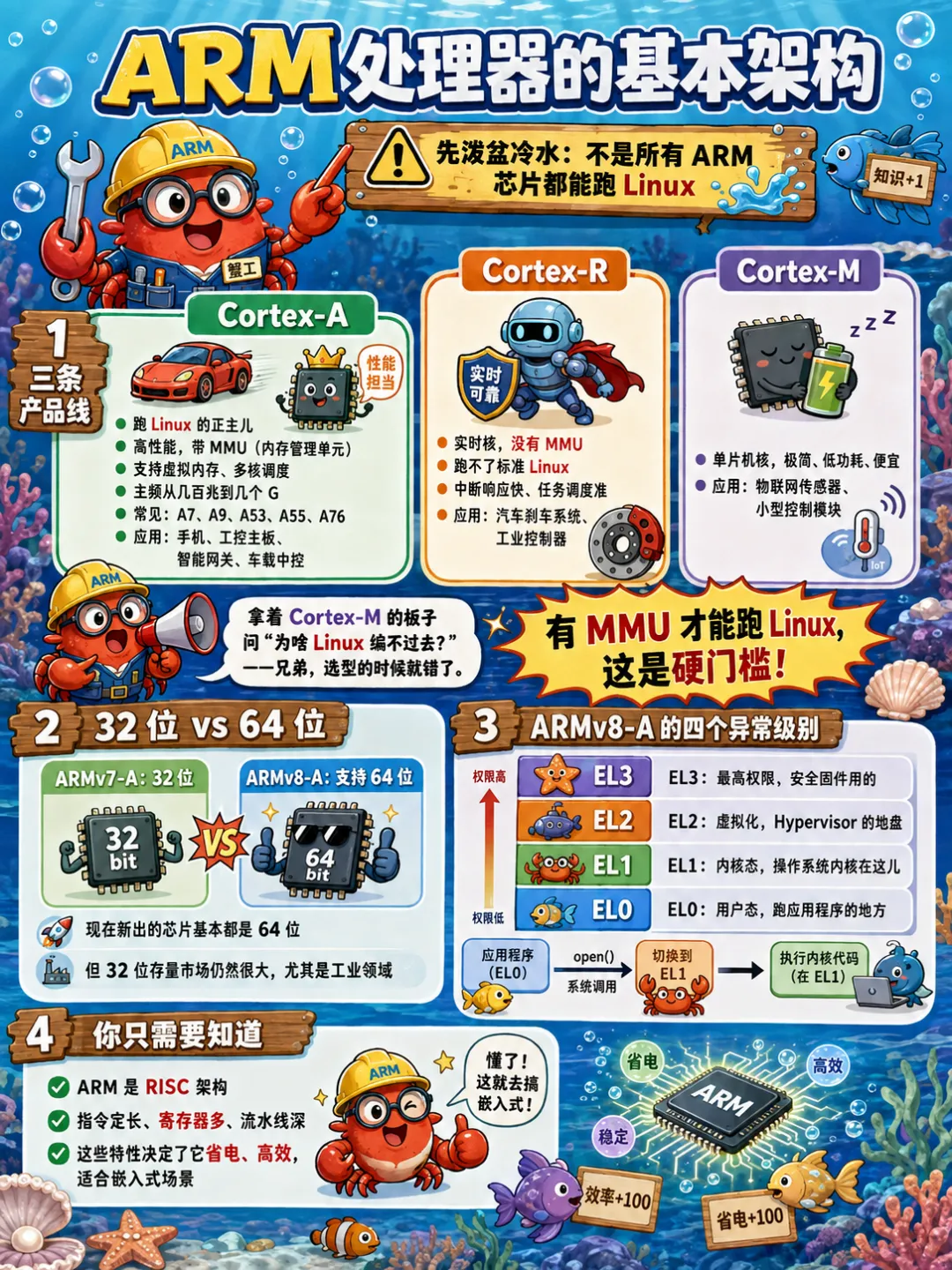

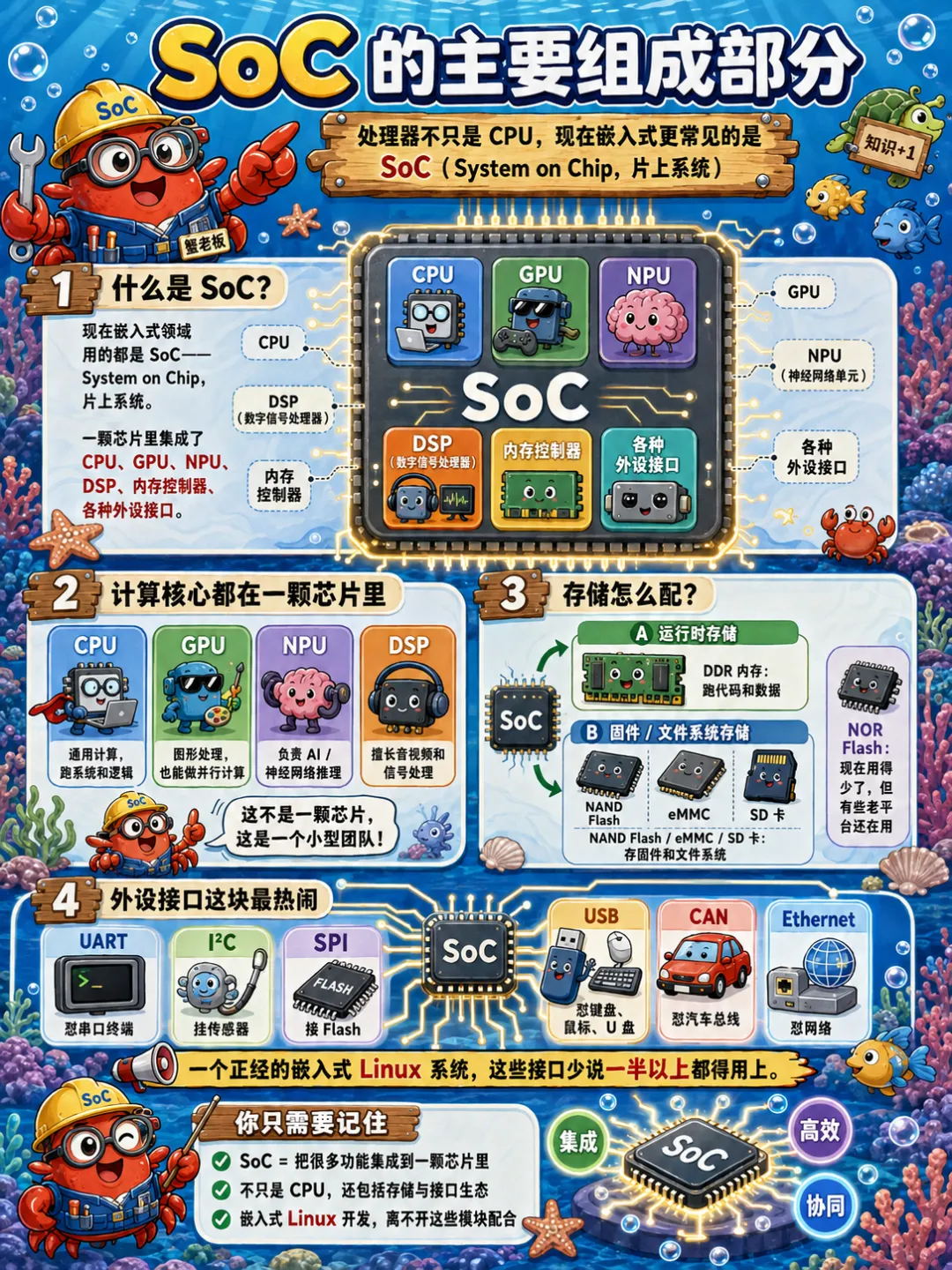

从最底层来看，电源管理芯片需要按照正确顺序给 SoC 和 DDR 供电，晶振需要产生稳定时钟，复位电路需要在合适时间释放 CPU。

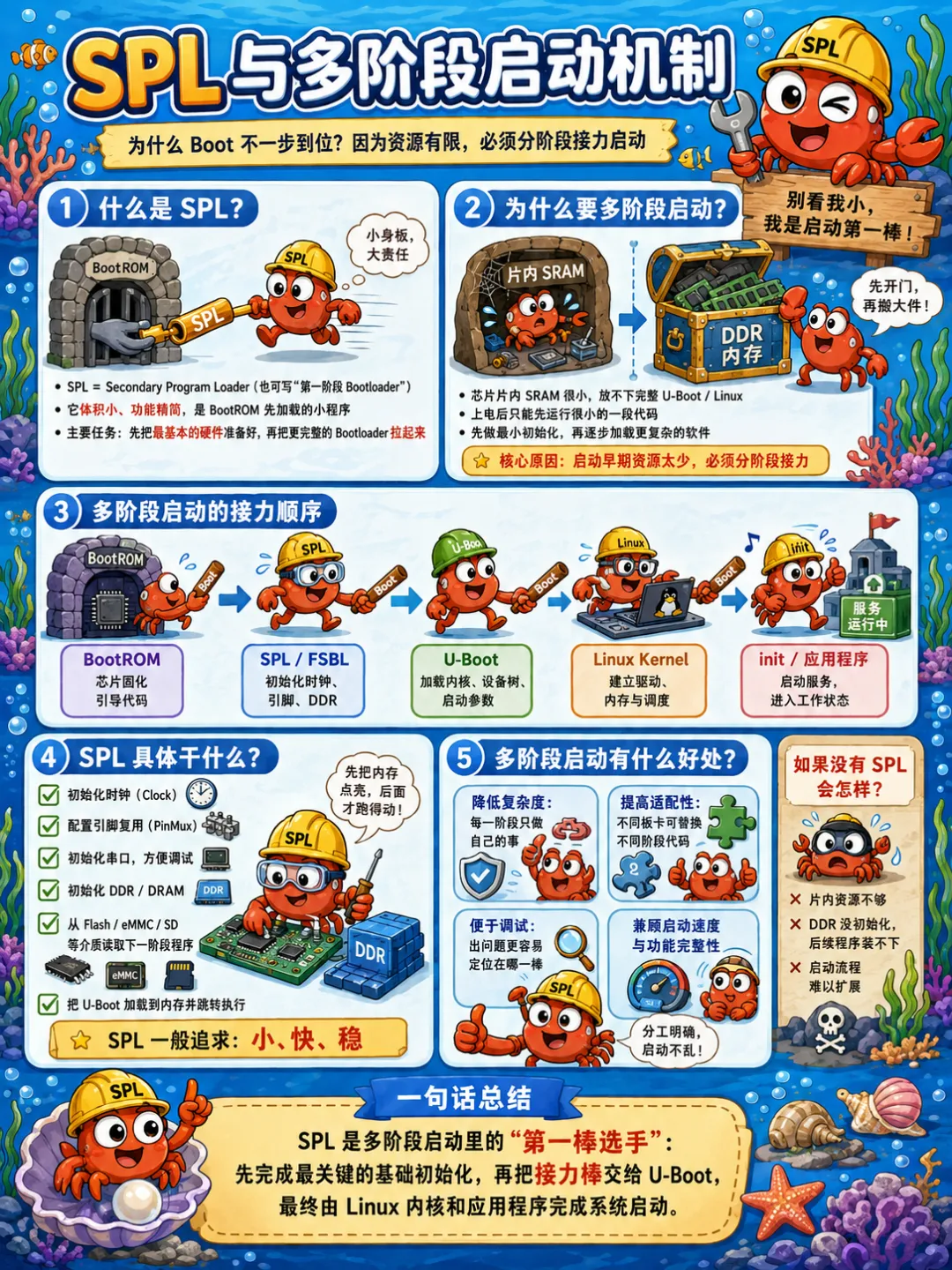

CPU 解除复位以后，芯片内部 Boot ROM 根据启动模式寻找 SPL。SPL 在容量有限的片内 SRAM 中完成 DDR 初始化，再把完整 U-Boot 加载到 DDR。

U-Boot 紧接着加载 Linux 内核、设备树以及可选的 Initramfs，并通过内核命令行告诉 Linux 控制台和根文件系统位于什么位置。

Linux 内核启动以后，会建立页表、初始化内存、调度器、中断、时钟、文件系统以及设备模型。设备树负责告诉内核开发板上具备哪些硬件，驱动则根据设备树资源初始化寄存器、中断、GPIO、时钟、复位、电源和 DMA。

当内核挂载根文件系统以后，PID 1 开始运行，系统进入用户空间。初始化系统继续挂载 /proc、/sys 和 /dev，配置网络，启动日志、SSH、Watchdog 以及产品应用程序。

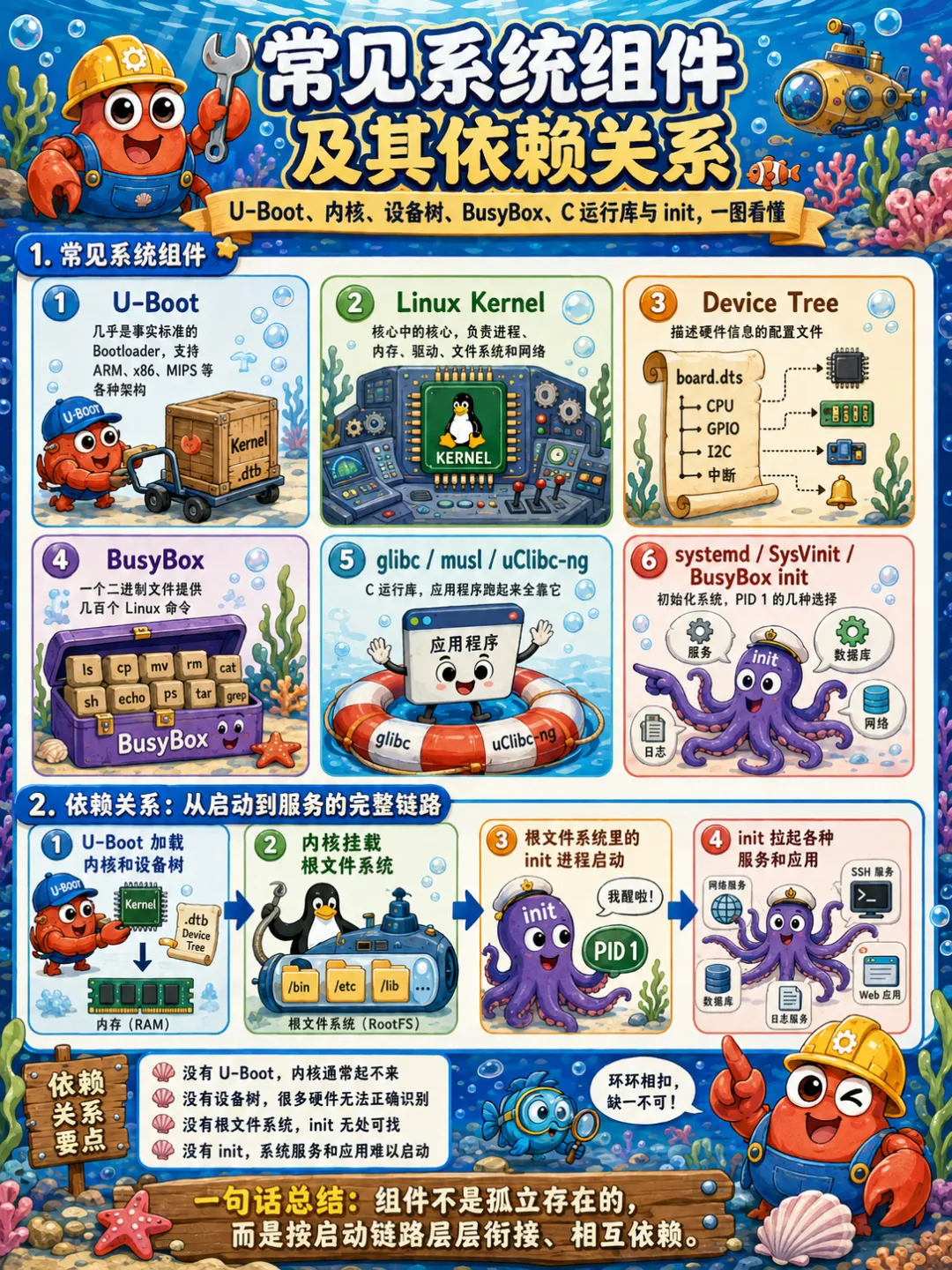

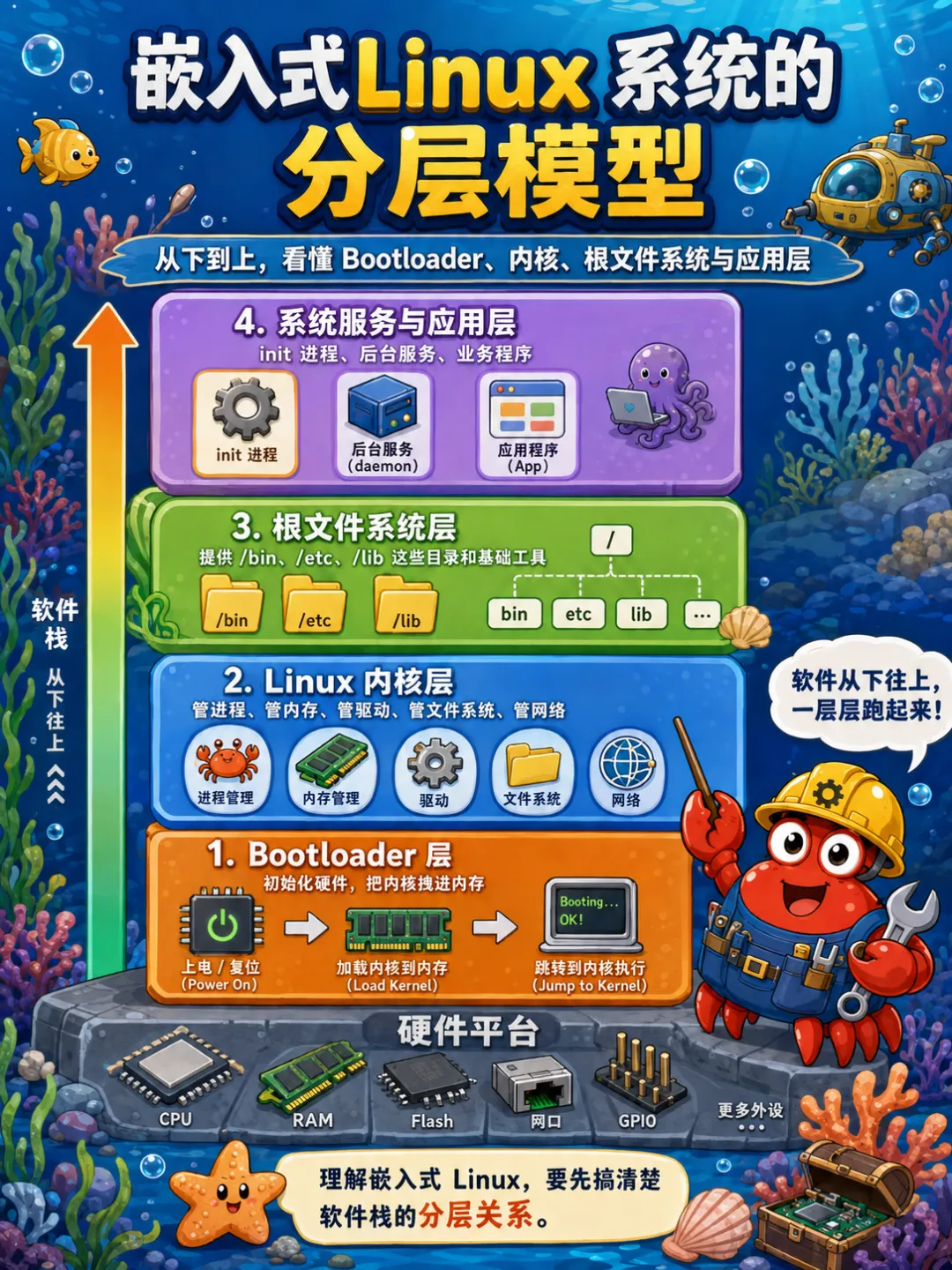

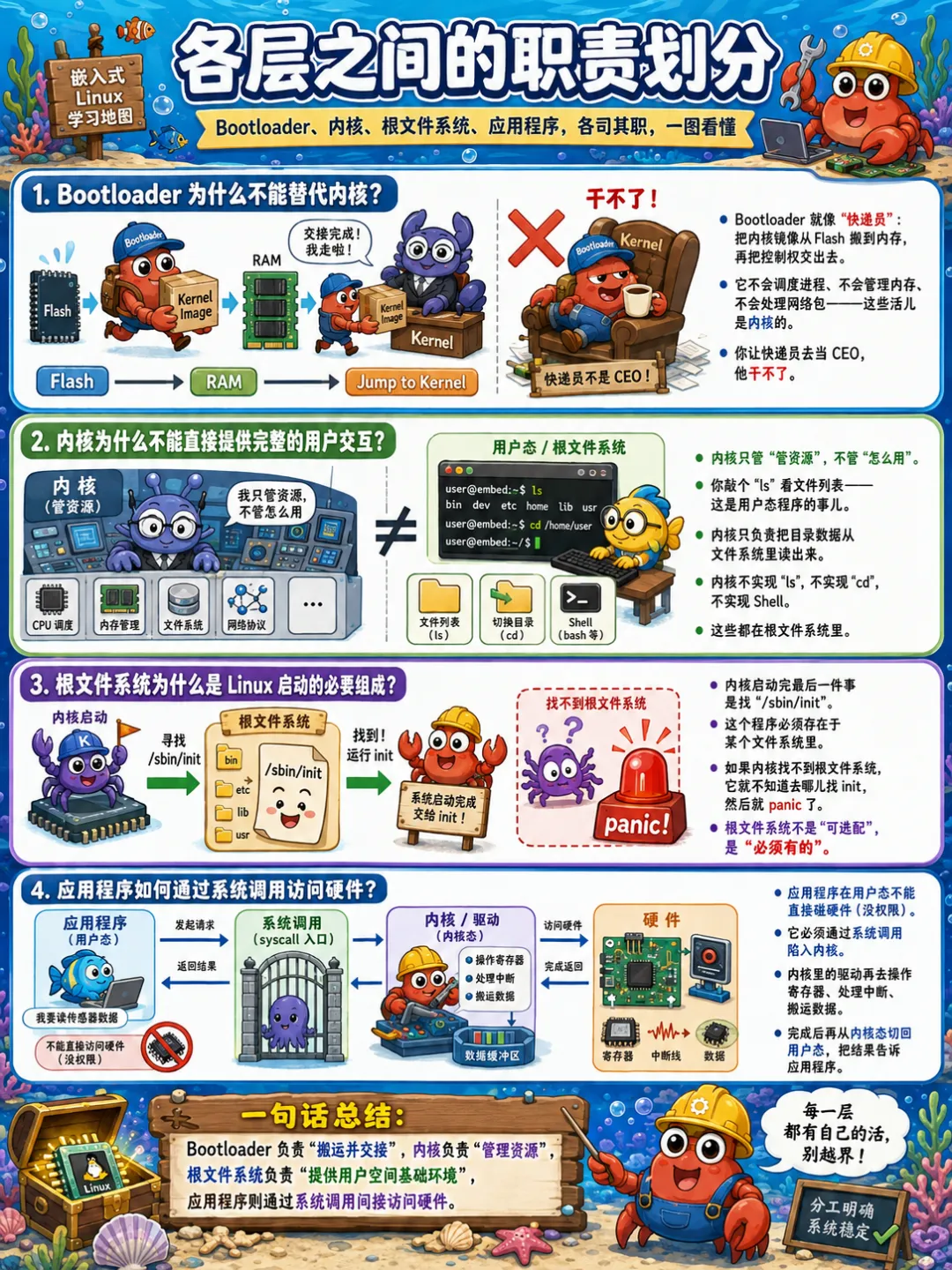

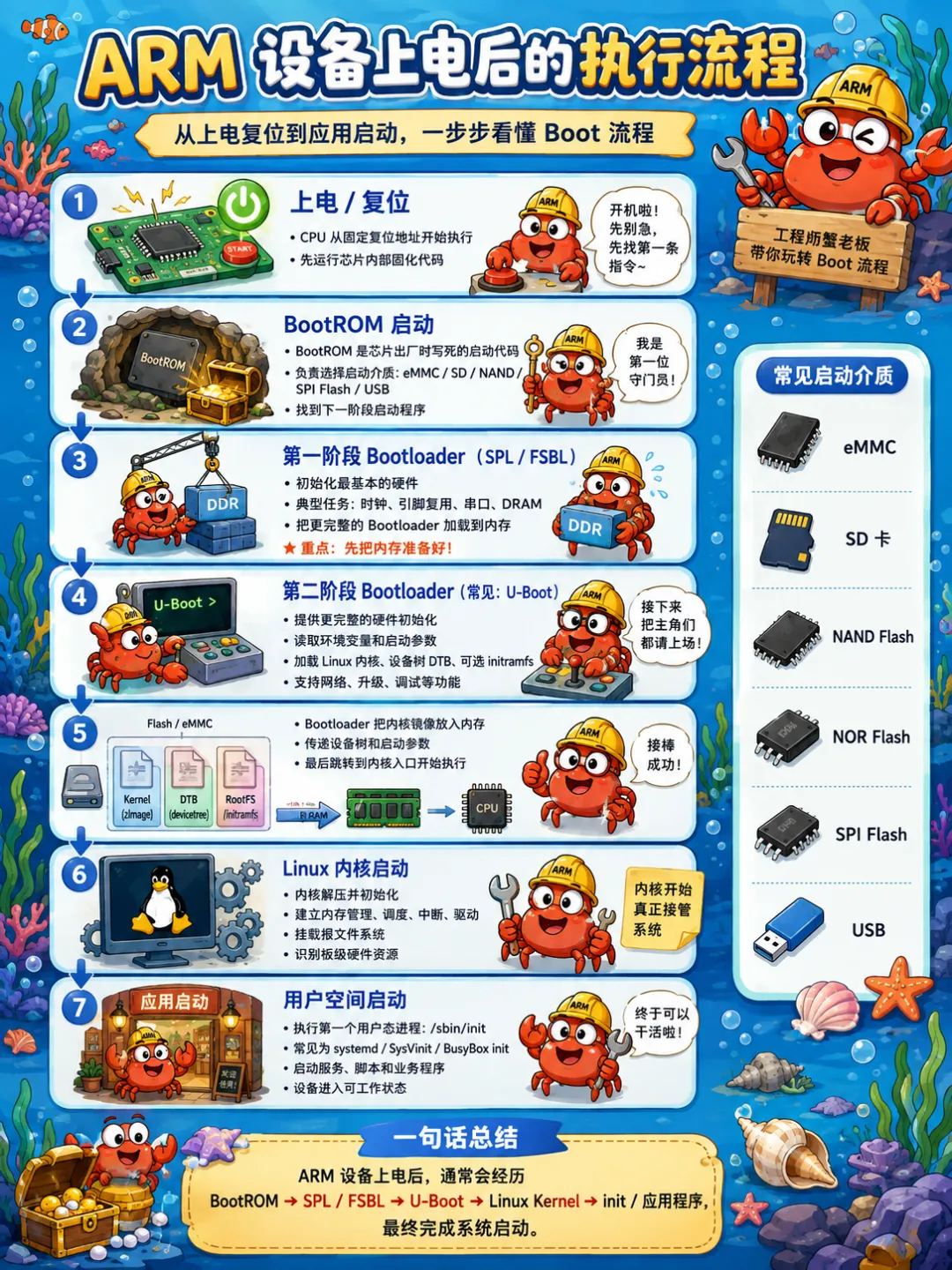

整条启动链路可以重新概括成为：

硬件上电   ↓Boot ROM   ↓SPL 初始化 DDR   ↓U-Boot 加载系统   ↓Linux 内核管理资源   ↓设备树描述硬件   ↓驱动控制设备   ↓根文件系统提供用户环境   ↓PID 1 启动服务   ↓应用程序实现业务

因此，学习嵌入式 Linux 时，应当避免只学习某一个孤立部分。

只会应用开发，遇到驱动、设备树和启动问题时就难以继续向下分析。

只会编写驱动，却不了解根文件系统和应用架构，也很难把驱动真正集成进完整产品。

只会使用 U-Boot 命令，却不了解 DDR、内核以及分区设计，也难以解决复杂启动故障。

更加合理的学习顺序可以是：

第一步：理解 ARM 硬件和启动过程第二步：掌握 U-Boot 与内核启动参数第三步：学会配置和编译 Linux 内核第四步：理解设备树和驱动匹配第五步：掌握常见总线与设备驱动第六步：构建 BusyBox 根文件系统第七步：学习应用开发和系统服务第八步：使用 Buildroot 或 Yocto 自动构建第九步：研究 OTA、安全启动和量产可靠性

最终还需要从开发板实验逐步走向真实产品。

开发板能够启动，只能说明基本软件链路已经打通。真正能够交付的产品，还必须处理电源波动、Flash 寿命、意外掉电、硬件差异、升级回滚、长期运行、日志管理、安全攻击以及批量生产等问题。

当我们能够把硬件、Bootloader、内核、设备树、驱动、根文件系统、系统服务以及应用程序连接成为一个完整整体的时候，就不再只是会使用几个 Linux 命令或者编写某一个驱动函数，而是开始具备真正的嵌入式 ARM Linux 系统开发能力。
