快照式多光谱图像配准(python)

文献：Multispectral Snapshot Image Registration Using Learned Cross Spectral Disparity Estimation and a Deep Guided Occlusion Reconstruction Network代码：https://github.com/FAU-LMS/MSIR

1 为什么多光谱需要校准？

因为多光谱的多个波段的采集是分开的，不是同一个镜头采集，所以采集的多个图像之间存在偏差，这个就需要校准。

这里说明下，作者每次采集的是9通道的多光谱图像，然后是以中间粉色的镜头为基准，对其他镜头的图像校准。

2 具体有哪些校准？

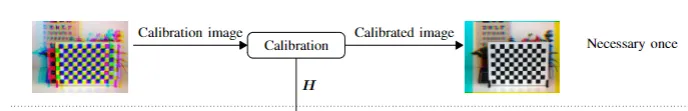

1）镜头(相机)校准(tools\Calibration.py)

消除镜头的畸变（让直线还是直线）。

若相机硬件变动（如镜头更换、位置移动、高度变换），需重新校准；定期（如每 3 个月）复检，修正环境因素（如温度）导致的参数漂移。

校准方法：棋盘格，角点计算，计算1次

2）视差估计(disparity)

不同视角中同一物体像素之间的距离称为视差，取决于相机阵列与物体之间的深度。

现实场景是有深度（Depth） 的。当一个物体靠近相机时，不同波段的滤光片由于物理位置的微小错位（Baseline），会从稍微不同的角度观察物体。

这种“稍微不同的角度”在近距离拍摄时会造成像素级的错位。如果不计算视差，直接用固定的校准参数去配准，你会发现近处的物体对不齐，远处的能对齐，或者反之。

假设波段 A 和 波段 B 之间存在物理距离 B ，则根据几何光学公式：

视差(模型预测值)：

• f  是焦距（校准得到的常数）
• B 是基线（校准得到的常数）
• Z 是物距（物体的深度，变量！）

只要物距 Z发生变化，视差 d 就会随之变化。固定的校准参数无法应对变化的 Z 。

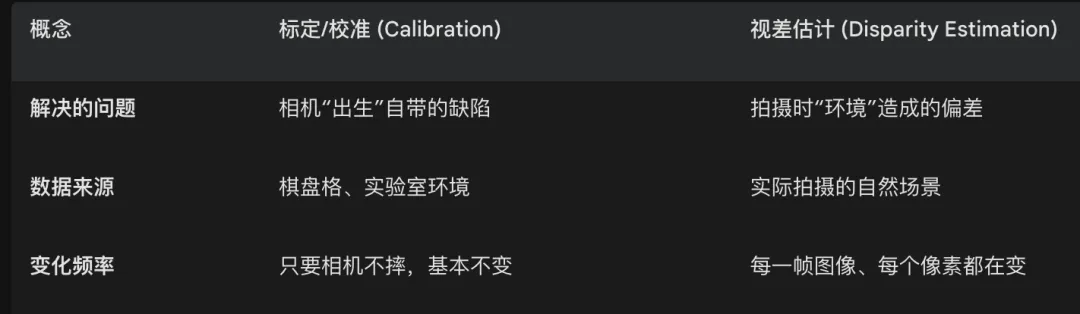

校准和视差估计的区别：

校准是“给相机校准坐标系”，视差是“给图像做动态微调”。两者缺一不可，可用下式表示：

最终对齐映射=静态校准参数(固定偏移)+动态视差补偿(随物体深度变化)

3）扭曲与遮挡检测(warp)

扭曲：

在该文献中，“扭曲”通常指的是反向映射。模型预测出视差图后，需要根据这些位移矢量重新排列像素。

假设参考通道为Iref，目标通道为Itar。视差图d(x,y)告诉我们：参考通道中坐标(x,y) 处的点，在目标通道中的对应坐标是 (x+d,y)。

这里要注意：视差值往往不是整数（例如位移了 5.4 个像素）：

• 解决方法：代码中使用双线性插值（Bilinear Interpolation）。
• 作用：通过周围四个像素的加权平均，计算出非整数位置的亮度值。这保证了光谱数据在几何变换后的平滑性，避免了锯齿（Aliasing）现象。

遮挡：

• 采样空洞:当视差发生突变（例如从近处物体过渡到远处背景）时，由于像素被向不同方向拉伸，对齐后的图像会出现“裂缝”。
• 物理遮挡（The Shadow Problem）：某些区域在波段 A 的视角下可见，但在波段 B 的视角下被前景挡住了。在对齐后的数据立方体中，这些位置实际上是缺失真实光谱信息的。

当图像被扭曲对齐后，由于视角差异，必然会出现遮挡区域。

以下方式标记遮挡掩模（Occlusion Mask）：

• 范围检查 (Boundary Check)：检查重采样坐标 (x+d,y) 是否超出了原始图像的边界。
• 反向一致性检查(Forward-Backward Consistency)：计算从 A 到 B 的视差，再计算从 B 到 A 的视差。如果两者不匹配，说明该点处于遮挡区。
• 几何冲突判定：在扭曲过程中，如果多个像素被映射到同一个目标位置，或者某些位置没有像素映射过来，则标记为遮挡。

扭曲解决了 “准不准” 的问题：确保多光谱曲线是从同一个物理点提取的。

遮挡检测 (Detection) 解决了 “信不信” 的问题：识别出哪些数据是不可信的噪声。

如果没有精确的遮挡检测，修复网络就会尝试在错误的信息上进行模糊处理，导致多光谱图像在物体边缘出现严重的颜色混叠（Color Bleeding）

下图展示的是分层遮挡检测的流程（对应文档中 “遮挡检测” 环节），核心是通过“视差分层 + 逐层标记” 识别图像中的遮挡区域，以下是各元素的含义和流程解释：

1. 顶部 “Disp. D”：视差分层基准

顶部的彩色条代表视差图的分层：视差（Disparity）是 “像素位置偏移量”，数值越大代表物体离相机越近（前景），数值越小代表物体越远（背景）；图中把视差分为 3 层：0（蓝色，远 / 背景）、1（青色，中景）、2（黄色，近 / 前景）。

2. 下方 “Itt. 1/2/3”：分层处理的迭代步骤

每一行代表一层视差的处理过程（从前景到背景逐层处理），每行包含 3 个元素：

• L：当前处理的视差层（对应顶部的视差区间）；
• W：该层视差对应的像素区域（在图像中的位置）；
• O：该层标记出的遮挡区域（被前景挡住的背景像素）。

• 步骤 1：处理前景层（Itt. 1，视差层L²）
  先处理视差最大的前景层（黄色L²），确定其在图像中的区域W²；此时背景层还未处理，所以O²（该层的遮挡区域）为空。
• 步骤 2：处理中景层（Itt. 2，视差层L¹）
  处理视差中层（青色L¹），确定其区域W¹；对比前景层W²的区域：如果W¹的部分区域被W²覆盖→这部分就是 “被前景遮挡的中景像素”，标记为O¹（红色箭头指向的区域）。
• 步骤 3：处理背景层（Itt. 3，视差层L⁰）
  处理视差最小的背景层（蓝色L⁰），确定其区域W⁰；对比前景层W²和中景层W¹的区域：W⁰中被W²/W¹覆盖的部分→标记为O⁰（红色箭头指向的区域）。

4）重建(reconstruction)

重建的目标不是简单的修补，而是在保持光谱精确度的前提下恢复空间纹理。

引导图像 (Guide Image)：通常选用空间分辨率最高、噪声最低的参考通道（如中心波段或全色波段）。

输入组合：网络同时接收“带空洞的对齐图”、“遮挡掩模（Mask）”和“引导图像”。

重建 (Reconstruction) 解决了“全不全”的问题：利用深度学习的跨波段推断能力，将缺失的“黑洞”补全为高质量的多光谱数据。

3 训练集和测试集

训练集主要使用了两个经典的多光谱数据库：

• CAVE Dataset: 包含 32 个场景，每个场景有 31 个光谱通道（400nm - 700nm），涵盖了日常生活中的各种物体。
• KAIST Dataset: 提供了更高分辨率和更丰富场景的多光谱图像。

为了让合成数据接近真实相机的拍摄效果，作者对基础数据进行了以下处理(伪光谱模拟)：

• 视差模拟 (Parallax Simulation)：如果数据集包含深度图，则根据预设的基线（Baseline）计算视差；若无深度图，则生成随机的平滑位移场。
• 几何形变 (Geometric Distortion)：随机加入旋转（Rotation）和尺度缩放（Scaling），模拟传感器安装误差。
• 镜头畸变 (Lens Distortion)：应用径向畸变模型，使图像边缘产生弯曲。
• 光谱下采样 (Spectral Resampling)：根据目标相机的光谱响应曲线（QE），将原始的 31 抽样波段重采样为目标波段。

真值 (Ground Truth) 的定义：

• 输入：经过上述形变处理后的“乱序”多光谱图像。

真值标签：

• 视差 GT：生成模拟数据时记录的精确像素位移矩阵。
• 重建 GT：原始的、未经形变处理的、完美对齐的高质量多光谱图像。

测试集：

• 使用实验室自研的快照式多光谱相机拍摄。包含复杂的环境光、物体深度突变（强视差区域）以及真实的传感器噪声。
• 评价方式：由于没有 GT，主要通过视觉观察边缘是否有色散、光谱曲线是否连续，以及在具体任务（如植被分类）中的表现来评估。
