PyMeshGen 近期更新：新增3D网格处理与CGNS文件支持

本文介绍PyMeshGen项目近期完成的功能更新，主要包括3D网格处理能力增强、CGNS文件格式支持以及可视化功能的改进。

前言

PyMeshGen是一个基于Python开发的开源网格生成工具，旨在为计算流体力学（CFD）和有限元分析（FEA）提供易用的网格生成解决方案。项目自开源以来，一直致力于降低网格生成算法的学习门槛，为初学者和研究者提供简洁易懂的代码实现。

近期，PyMeshGen进行了一系列更新，主要围绕以下几个方面展开：

• 扩展3D网格单元类型支持
• 新增CGNS文件格式支持
• 改进可视化渲染功能
• 优化代码架构和测试覆盖

本文将详细介绍这些更新的具体内容和实现细节。

一、文件格式支持扩展

1.1 CGNS文件格式支持

CGNS（CFD General Notation System）是CFD领域广泛使用的数据格式标准，许多商业CFD软件（如ANSYS Fluent、OpenFOAM等）都支持该格式。本次更新新增了CGNS文件的读取功能，主要包括以下内容：

核心功能实现

• 文件读取：实现了CGNS文件的基本读取功能，能够解析网格节点、单元和边界信息
• 边界条件处理：支持读取和解析CGNS文件中的边界条件定义
• 高阶元素检测：添加了高阶元素的识别功能，能够区分线性单元和高阶单元
• 单元测试：为CGNS读取功能编写了完整的单元测试，确保代码质量

代码结构

CGNS相关功能被组织在独立的模块中，主要包含以下组件：

# CGNS单元类型定义CGNS_CELL_TYPES = {"NODE": 0,"BAR_2": 1,"TRI_3": 2,"QUAD_4": 3,"TETRA_4": 4,"PYRA_5": 5,"PENTA_6": 6,"HEXA_8": 7,# 更多类型...}# CGNS边界条件类型CGNS_BOUNDARY_TYPES = {"BCWall": 2,"BCInlet": 3,"BCOutlet": 4,# 更多类型...}

1.2 meshio库集成

为了支持更多网格文件格式，项目集成了meshio库。meshio是一个功能强大的网格I/O库，支持30多种网格文件格式，包括：

• VTK系列格式（.vtk, .vtu, .vtp等）
• Fluent格式（.msh, .cas）
• CGNS格式（.cgns）
• STL格式（.stl）
• 以及其他多种格式

通过meshio的集成，用户可以更方便地导入不同来源的网格文件，提升了工具的通用性。

使用示例

import meshio# 读取网格文件mesh = meshio.read("example.msh")# 获取节点坐标nodes = mesh.points# 获取单元连接关系cells = mesh.cells

1.3 文件操作日志回调

为了便于调试和问题排查，为FileOperations类添加了日志回调功能。用户可以在文件操作过程中实时获取进度信息和错误提示。

二、3D网格处理能力增强

2.1 新增3D单元类型支持

此前PyMeshGen主要支持2D网格生成，本次更新扩展了3D网格的处理能力，新增了四种主流3D单元类型：

实现细节

每种单元类型都实现了以下功能：

• 单元连接关系存储
• 几何参数计算（体积、面积等）
• 可视化渲染支持
• 单元质量评估

以四面体为例，其体积计算实现如下：

deftetrahedron_volume(coords):"""    计算四面体体积    coords: 4个节点的坐标，形状为(4, 3)    """    a = coords[1] - coords[0]    b = coords[2] - coords[0]    c = coords[3] - coords[0]    volume = abs(np.dot(a, np.cross(b, c))) / 6.0return volume

2.2 几何计算功能扩展

为了支持3D网格，扩展了几何计算功能模块，主要包括：

• 3D坐标系统支持
• 四面体体积计算
• 高阶元素识别
• 3D网格重构功能

这些功能为后续的网格质量评估和优化算法奠定了基础。

2.3 数据结构优化

将Unstructured_Grid类拆分到独立模块中，使其能够更好地支持3D坐标系统。同时，将Fluent类型定义和VTK单元类型定义也移至独立模块，提升了代码的可维护性。

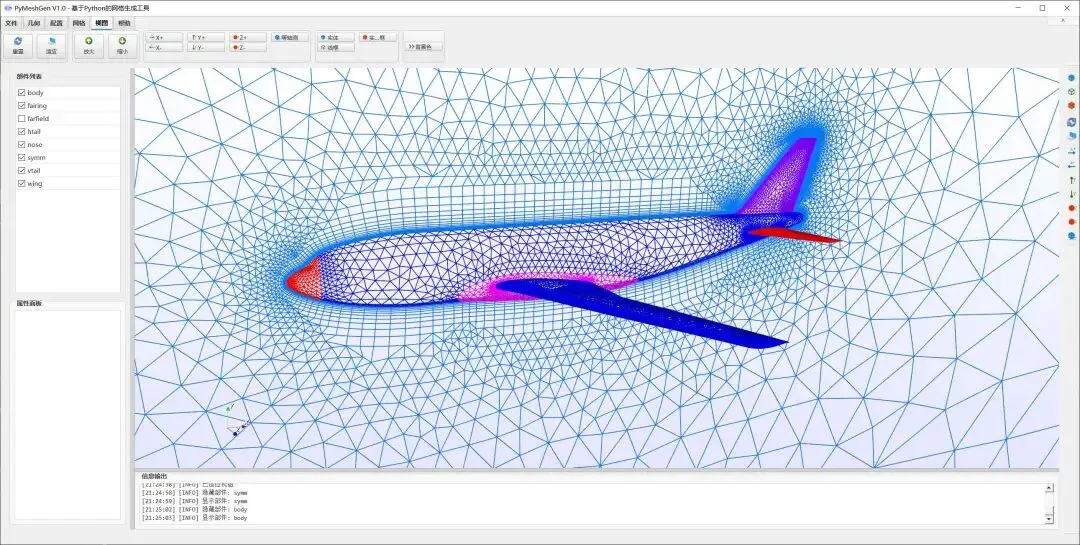

三、可视化功能改进

3.1 渲染模式切换

PyMeshGen基于VTK（Visualization Toolkit）实现网格可视化，本次更新新增了三种渲染模式：

• 实体模式：以实体方式显示网格，适合查看整体结构
• 线框模式：以线框方式显示网格，便于查看拓扑关系
• 点云模式：仅显示节点，便于检查节点分布

用户可以通过工具栏按钮快速切换不同的渲染模式，以适应不同的查看需求。

实现代码片段

defset_render_mode(self, mode):"""    设置渲染模式    mode: 'solid', 'wireframe', 'points'    """for actor in self.actors:if mode == 'solid':            actor.GetProperty().SetRepresentationToSurface()elif mode == 'wireframe':            actor.GetProperty().SetRepresentationToWireframe()elif mode == 'points':            actor.GetProperty().SetRepresentationToPoints()    self.render_window.Render()

3.2 视图控制工具

为了提升用户操作体验，添加了便捷的视图控制功能：

• 六个标准视图方向（前/后/左/右/上/下）
• 等轴测视图
• 可拖拽停靠的视图工具栏
• 相机投影和缩放控制优化

这些功能参考了主流CAE软件（如ANSYS、OpenFOAM）的设计，符合工程师的使用习惯。

3.3 部件显示控制

为部件列表添加了复选框，用户可以独立控制每个部件的显示/隐藏状态。这对于包含多个部件的大型模型特别有用，用户可以：

• 逐个查看不同部件
• 隐藏不需要关注的部件
• 快速定位问题区域

四、代码质量与测试

4.1 代码重构

为了提升代码的可维护性和可扩展性，进行了一系列重构工作：

• 将Fluent类型定义移至独立模块
• 将VTK单元类型定义移至独立模块
• 重构CGNS读取器代码结构
• 优化导入路径和模块组织

这些重构使代码结构更加清晰，便于后续的功能扩展和维护。

4.2 测试覆盖增强

测试是保证代码质量的重要手段，本次更新增强了测试覆盖率：

• 新增CGNS文件分析工具的单元测试
• 增强网格导入测试的健壮性
• 更新测试用例使用示例文件
• 添加高阶元素检测测试

测试示例

deftest_cgns_reader():"""测试CGNS文件读取功能"""    reader = CGNSReader()    mesh = reader.read("test.cgns")assert mesh isnotNoneassert len(mesh.nodes) > 0assert len(mesh.cells) > 0assert len(mesh.boundaries) > 0

五、实际应用示例

5.1 读取CGNS文件并可视化

以下是一个完整的使用示例，展示如何读取CGNS文件并进行可视化：

from PyMeshGen.file_operations import FileOperationsfrom PyMeshGen.mesh_display import MeshDisplay# 创建文件操作对象file_ops = FileOperations()# 读取CGNS文件mesh = file_ops.read_file("example.cgns")# 创建可视化对象display = MeshDisplay()# 显示网格display.set_mesh(mesh)display.set_render_mode('wireframe')display.show()

5.2 多格式网格转换

利用meshio的集成功能，可以方便地进行网格格式转换：

import meshio# 读取Fluent格式网格mesh = meshio.read("input.msh")# 导出为VTK格式mesh.write("output.vtk")# 导出为CGNS格式mesh.write("output.cgns")

六、更新统计

本次更新共完成27个提交，具体统计如下：

主要涉及的文件模块：

• 文件I/O模块（file_operations.py, cgns_reader.py等）
• 网格显示模块（mesh_display.py）
• GUI模块（gui_main.py, ribbon_widget.py等）
• 数据结构模块（unstructured_grid.py, cell_types.py等）

七、使用指南

7.1 安装与启动

# 克隆项目git clone https://github.com/your-repo/PyMeshGen.git# 安装依赖pip install -r requirements.txt# 启动图形界面python start_gui.py

7.2 快速开始

1. 导入文件：通过菜单"文件 -> 打开"或拖拽文件到窗口中
2. 切换视图：使用视图工具栏切换渲染模式
3. 控制显示：在部件列表中勾选/取消勾选部件
4. 导出结果：通过"文件 -> 导出"选择目标格式
