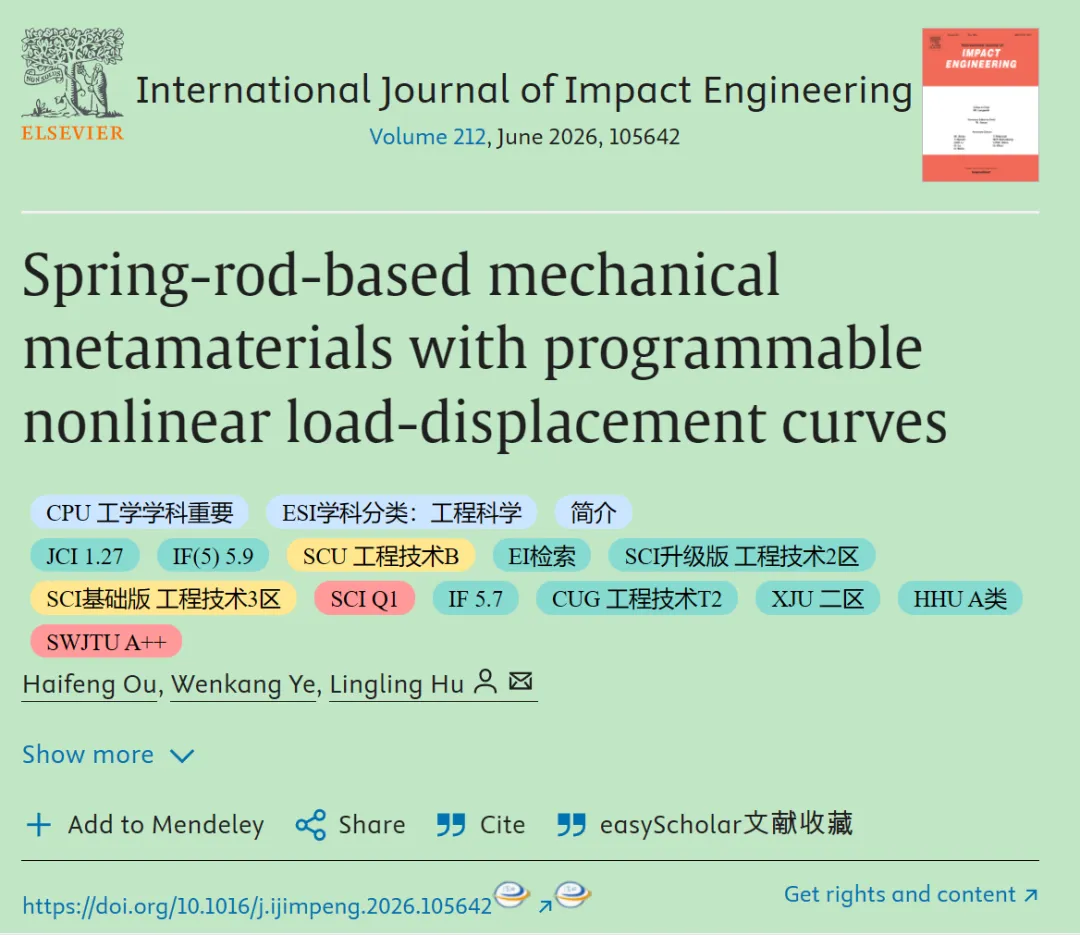

2026【研究】具有可编程非线性载荷-位移曲线的弹簧-杆机构机械超材料

全文速览

一、研究背景

• 工程需求：航空航天、精密加工、交通工程等领域对动态载荷保护（如重复冲击、振动隔离）有迫切需求。

• 材料局限性：传统材料一旦制造完成，其机械性能（如载荷-位移曲线）便固定不变，难以适应突发、多变的动态载荷环境。

• 现有超材料的不足：现有可编程超材料多依赖有限元分析、大数据处理或复杂重构，缺乏现场快速调整能力，且曲线类型单一、适应范围有限。

二、研究方法

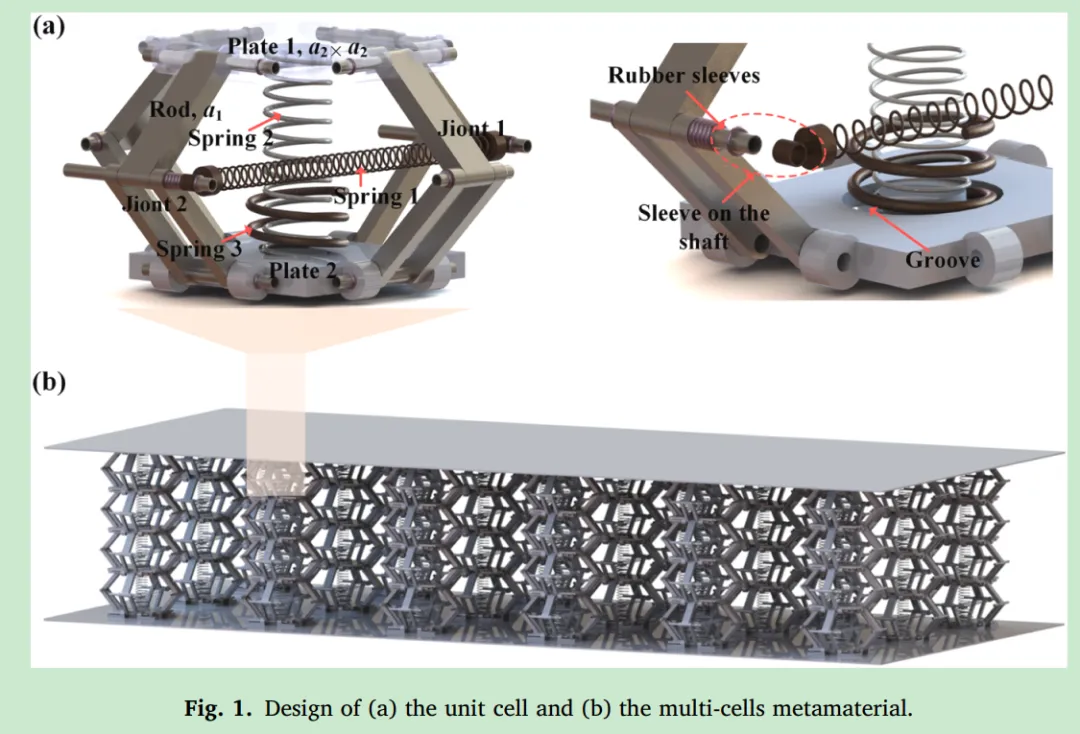

1. 结构设计：提出一种由线性弹簧和非线性杆机构组成的单元结构，通过并联与串联组合构成超材料。

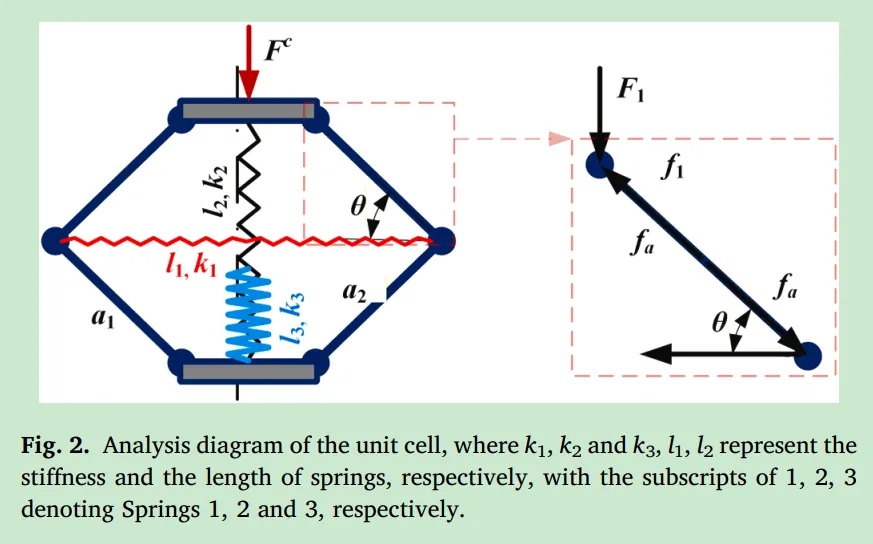

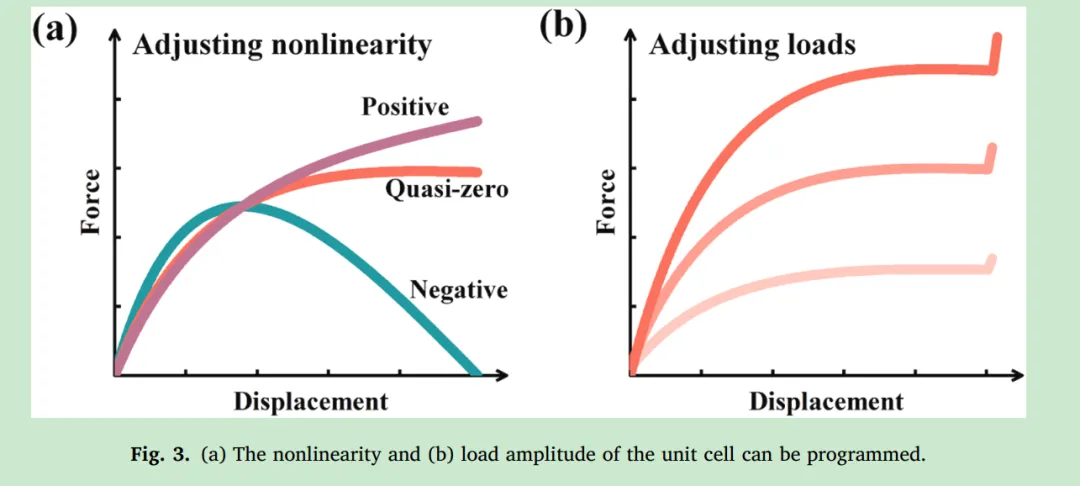

2. 理论建模：建立准静态载荷下的力学模型，推导出载荷-位移关系的解析表达式，明确弹簧参数（刚度、长度）与曲线形状的关系。

3. 实验验证：

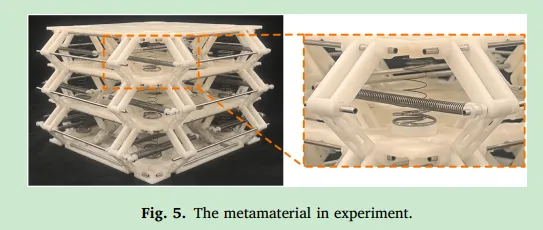

• 制作多种弹簧配置的超材料试样；

• 进行准静态压缩实验，验证多种曲线形态（如多段突跳、阶梯状、长准平台等）；

• 开展动态实验，包括重复冲击缓冲与低频振动隔离测试。

三、研究意义

• 工程应用价值：提供一种现场可编程的超材料，无需返厂重构即可快速适应不同动态载荷，提升应急响应能力。

• 多功能集成：同一结构可实现冲击缓冲、振动隔离、非线性阻尼等多种保护功能，适用于复杂动态环境。

• 理论指导意义：提出的解析模型为超材料的快速定制提供了理论工具，减少对数值仿真与大数据的依赖。

四、创新点

1. 结构创新：采用“弹簧+杆机构”的简单组合，通过替换弹簧实现载荷-位移曲线的快速重构。

2. 编程策略创新：基于解析表达式实现参数化设计，无需复杂仿真或数据处理，显著提高设计效率。

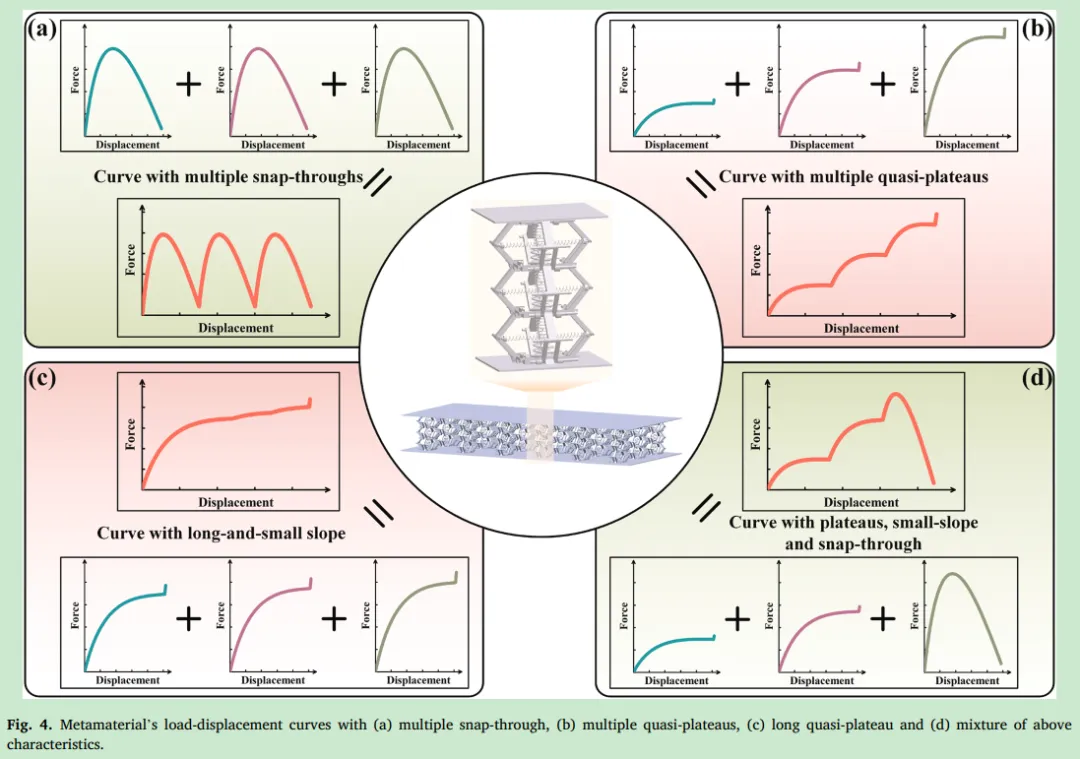

3. 曲线类型多样化：同一材料可实现多段突跳、阶梯状、长准平台等多种曲线，并能混合组合，适应复杂载荷。

4. 现场可调性：通过更换弹簧即可在现场快速调整机械性能，具备强适应性与灵活性。

5. 动态性能验证：实验证明其在重复冲击与宽频带振动隔离中均表现优异，具备实际工程应用潜力。

1. 静态载荷-位移曲线的可编程性验证

通过三种超材料试样（M1, M2, M3）的实验，验证了理论模型的正确性和可编程能力：

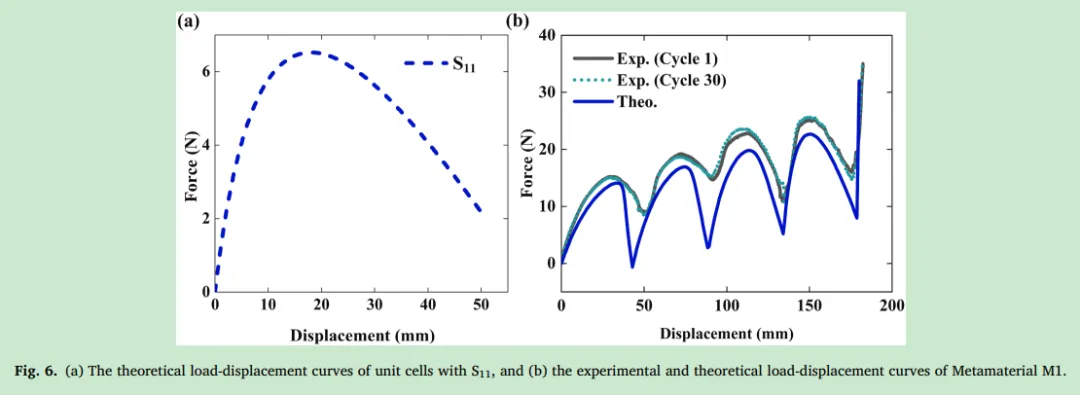

• M1（多段突跳曲线）：仅使用水平弹簧（S₁₁），实验曲线呈现四层突跳峰值，与理论预测一致。循环加载30次后曲线仍保持稳定，证明其可重复使用性。

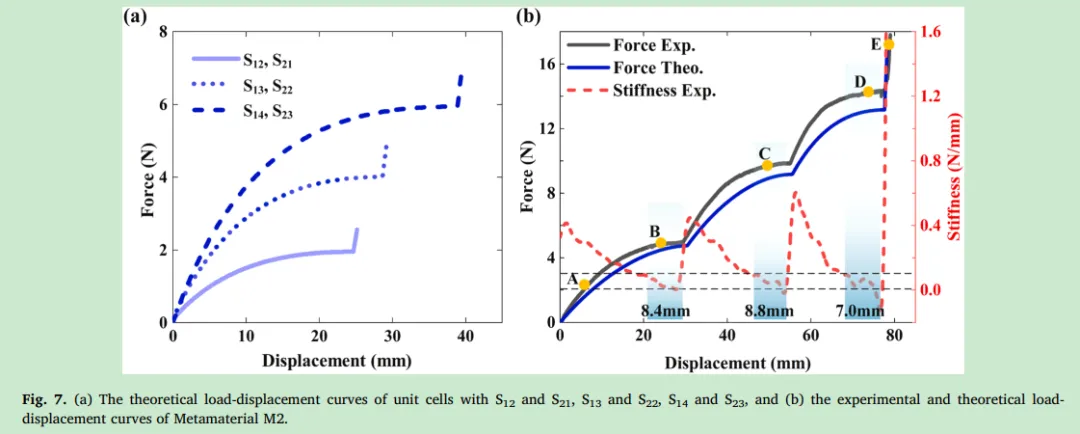

• M2（阶梯状准平台曲线）：通过在不同层配置不同弹簧（S₁₂~S₁₄, S₂₁~S₂₃），实现了三段不同载荷水平的准平台区域，实验曲线与理论高度吻合，为多载荷振动隔离奠定基础。

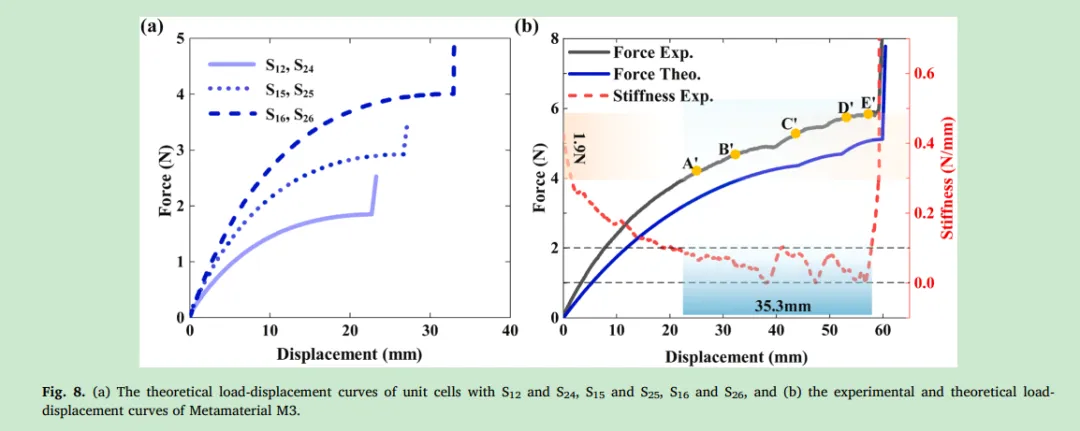

• M3（长准平台曲线）：通过巧妙匹配三层弹簧参数（S₁₂/S₁₅/S₁₆, S₂₁/S₂₄/S₂₅），将多个小斜率区域首尾相接，形成宽达 35.3 mm 位移范围的准平台，载荷范围达4.0–5.9 N。

• 关键发现：实验曲线略高于理论值，主要源于关节摩擦，但摩擦反而有助于能量耗散，增强缓冲性能。理论模型足以指导快速编程。

2. 动态防护性能验证

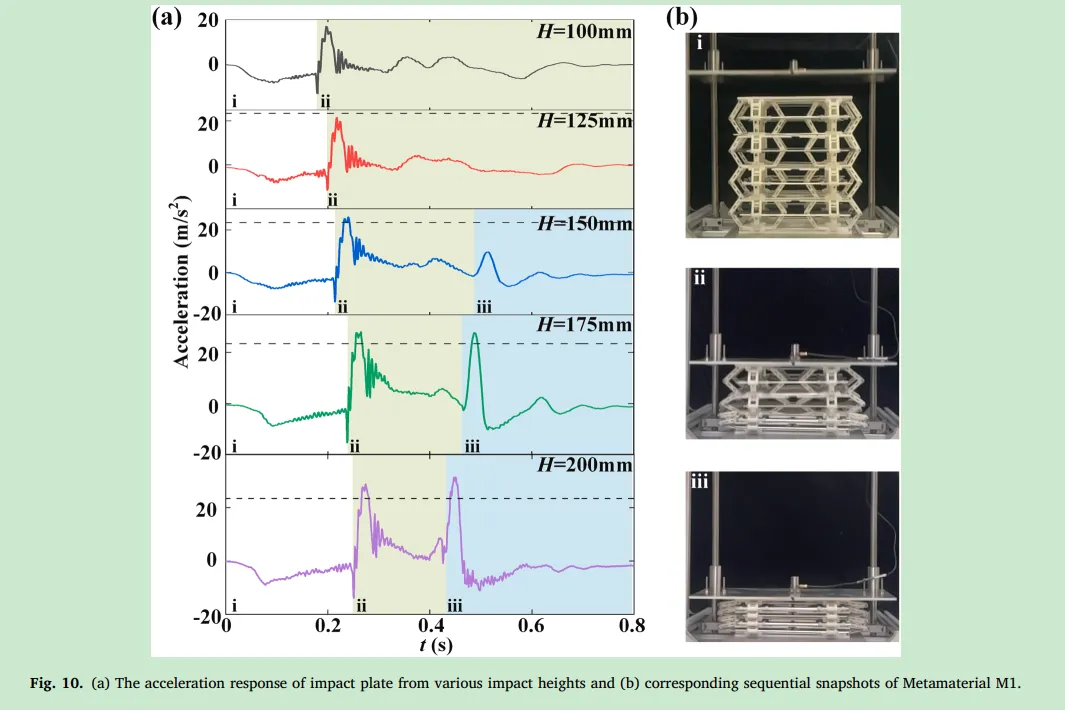

（1）重复冲击缓冲性能（M1）

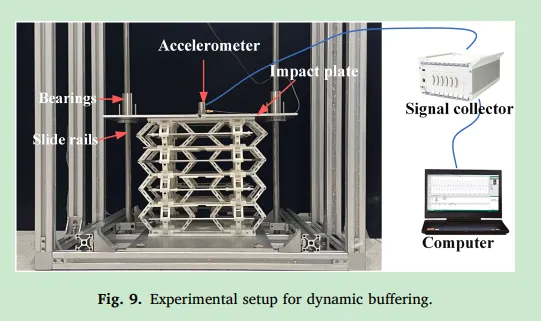

• 在不同跌落高度（100–200 mm）的冲击测试中，加速度峰值在第二阶段保持稳定，表明突跳曲线有效抑制了冲击加速度。

• 超材料通过弹性变形储存并释放能量，结合关节摩擦耗能，实现可控回弹和重复缓冲。

• 适用于卫星着陆器、可重复使用防护装备等场景。

（2）低频振动隔离性能

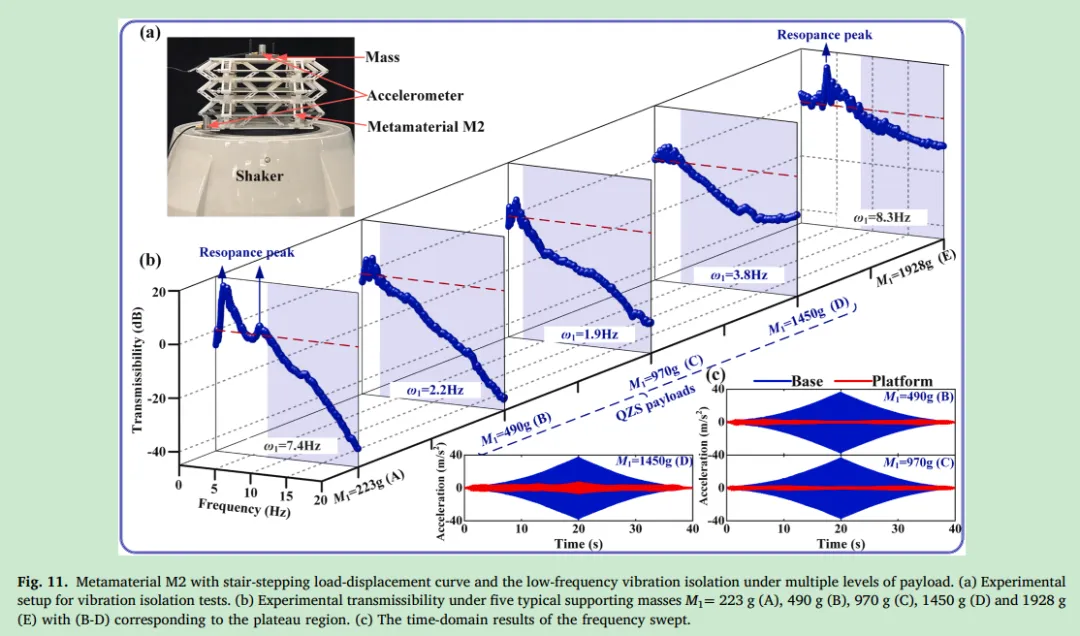

• M2（阶梯状曲线）：在三个准平台载荷点（490 g, 970 g, 1450 g）下，起隔振频率低至 1.9–3.8 Hz，共振峰低于7 dB，表现优异；而在平台外载荷点，隔振性能下降。

• M3（长准平台曲线）：在宽载荷范围（438–609 g）内，均能实现起隔振频率 ≤3.2 Hz 的低频隔离，突破传统隔振器仅适用于单一载荷的限制。

• 工程意义：可用于医疗转运床、车辆悬架、精密仪器平台等载荷变化大的场景。

3. 讨论与机理分析

• 编程能力：通过替换弹簧即可现场调整曲线形态，无需返厂重构，体现了高度灵活性。

• 多功能集成：同一结构可通过不同弹簧配置，实现“冲击缓冲”和“振动隔离”的复合功能。

• 局限性：目前依赖人工更换弹簧，属离散调整。未来可集成智能弹簧（如形状记忆合金、磁流变弹性体），实现电/磁控连续调节。

• 摩擦的作用：虽未在理论模型中考虑，但实验表明摩擦有助于能量耗散，提升缓冲性能。

4. 研究结论

该弹簧-杆超材料：

• 可通过解析模型指导弹簧替换，快速编程出多样化的非线性载荷-位移曲线；

• 在实验中展现出优异的重复冲击缓冲与宽频带振动隔离性能；

• 为自适应动态防护结构提供了一种现场可重构、多功能集成的创新解决方案。
