如果说处理器是电子设备的“大脑”，存储器是“数据仓库”，那接口与总线就是连接两者及各类外设的“神经网络与桥梁”。我们用U盘传文件、手机连WiFi、电脑接打印机，本质上都是通过接口与总线完成数据传输。很多人对这些技术名词感到陌生，但它们早已渗透到每一次设备操作中。今天就带大家走进接口与总线的世界，搞懂这些“连接技术”的差异和作用～
一、先分清两个核心概念：接口 vs 总线
在聊具体技术前，先明确两个容易混淆的概念：接口和总线。简单说，两者都是为了实现设备间的通信，但定位不同：
总线是设备内部或设备间传输数据、地址、控制信号的“公共通道”，更偏向“内部传输架构”，比如电脑主板上的PCI-E总线，负责连接CPU、显卡、硬盘等核心部件；接口则是设备与外界交互的“标准化连接端口”，更偏向“外部连接形态”，比如USB接口、以太网接口，是我们能直观看到的“插头插座”及背后的通信协议。
形象点说：总线是设备内部的“高速公路网络”，接口是连接外部设备的“高速路口”，数据要先通过接口进入，再走总线到达核心部件，两者协同完成通信。
二、常用接口与总线技术：各自分工，适配不同场景
接口与总线技术种类繁多，但每一种都针对特定的传输需求设计。下面就盘点几种最常见的技术，从特点到应用，一次性讲清楚～
1. 串口（RS-232/RS-422/RS-485）：工业与传统设备的“经典通信员”
串口是最早的串行通信接口标准之一，由电子工业协会（EIA）制定，核心是通过一根线逐位传输数据（串行传输），结构简单、成本低。根据性能差异，主要分为RS-232、RS-422、RS-485三个主流版本，迭代关系很清晰：
RS-232是1962年发布的基础版本，1969年的修改版RS-232C应用最广，原本用于连接电脑（DTE数据终端设备）和调制解调器（DCE数据通信设备）。它有25条线的完整版本，但常用的只有9条，核心是RxD（接收数据）、TxD（发送数据）、SG（信号地）这3根线，简单连接这3根线再配合软件流控，就能实现基本通信。不过RS-232有个明显缺点：通信距离短、传输速率低，适合短距离、低速率的简单场景。
- ·RTS：用来表示DTE请求DCE发送数据，当终端要发送数据时，使该信号有效。
- ·CTS：用来表示DCE准备好接收DTE发来的数据，是对RTS的响应信号。
- ·RxD：DTE通过RxD接收从DCE发来的串行数据。
- ·TxD：DTE通过TxD将串行数据发送到DCE。
- ·DCD：当本地DCE设备收到对方DCE设备送来的载波信号时，使DCD有效，通知DTE准备接收，并且由DCE将接收到的载波信号解调为数字信号，经RxD线送给DTE。
- ·Ringing-RI：当调制解调器收到交换台送来的振铃呼叫信号时，使该信号有效（ON状态），通知终端，已被呼叫。
RS-422是在RS-232基础上的改进版，采用平衡通信接口，支持“单机发送、多机接收”的单向传输，解决了RS-232通信距离短、速率低的问题。而RS-485则进一步升级，增加了多点、双向通信能力，允许多个发送器连在同一条总线上，还强化了驱动能力和冲突保护，适合工业控制、楼宇自动化等需要长距离、多设备联网的场景。

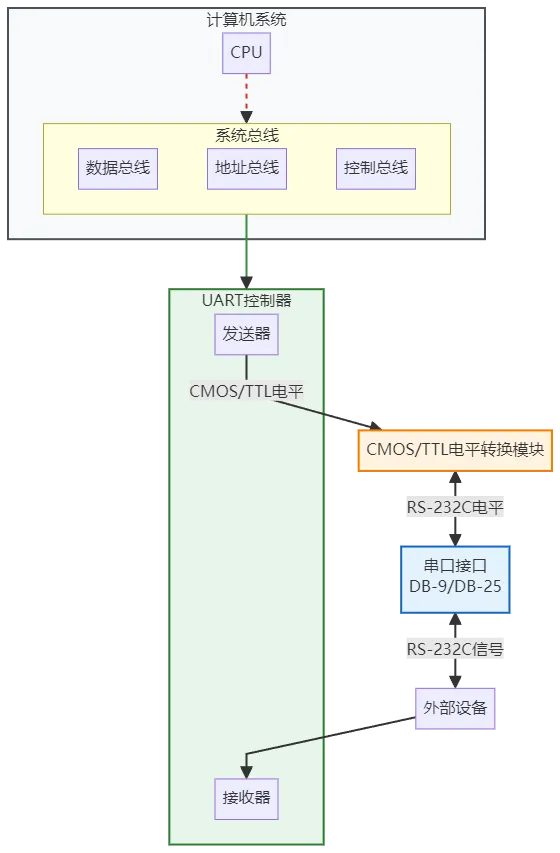

从硬件原理来看，一个完整的RS-232C串口电路，要经过CPU→UART（通用异步接收器发送器，负责并/串转换）→电平转换（CMOS/TTL转RS-232C电平）→DB9/DB25连接器的流程，最终实现数据传输。
2. I2C总线：芯片间的“迷你双向通道”
I2C（内置集成电路）总线是飞利浦公司在20世纪80年代开发的两线式串行总线，核心优势是“简洁”——只用两根线（数据线SDA、时钟线SCL）就能实现 微控制器与外围设备的通信，极大节省了电路板空间和芯片引脚数量，设计成本很低。

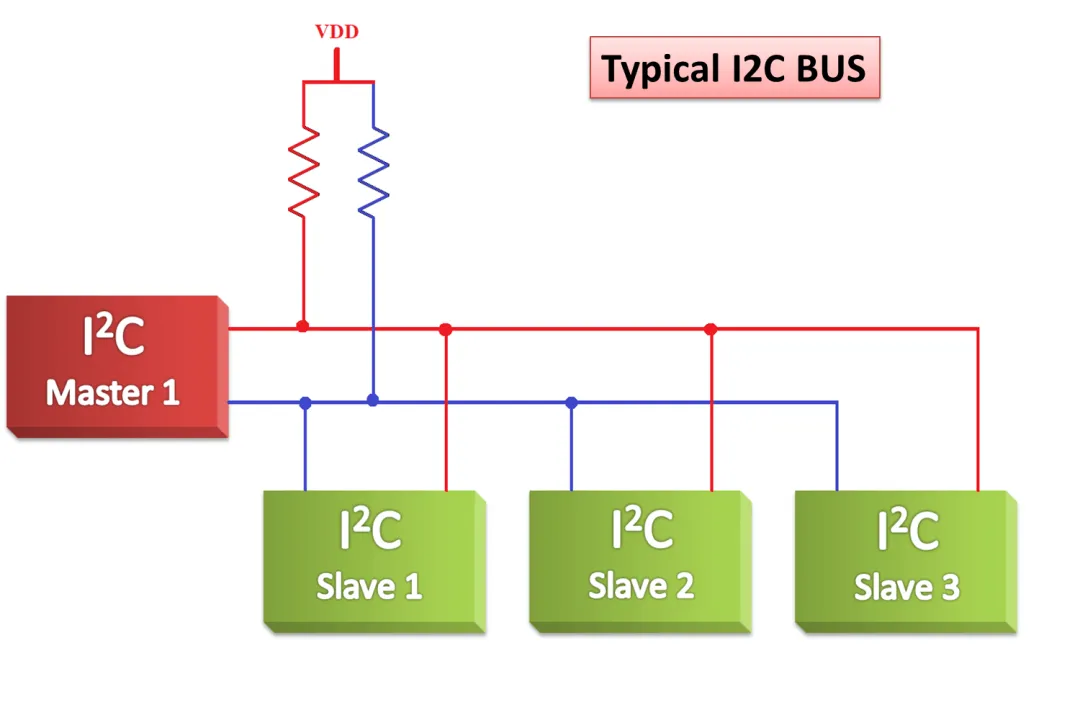

I2C的工作逻辑很有特点：总线空闲时，上拉电阻会让SDA和SCL都保持高电平；所有设备的输出端都是开漏或集电极开路结构，遵循“线与”逻辑——只要有一个设备输出低电平，对应的总线就会变低，避免了信号混乱。它还支持多主控模式，任何能收发数据的设备都能当主设备，控制数据传输和时钟频率，但同一时刻只能有一个主设备。

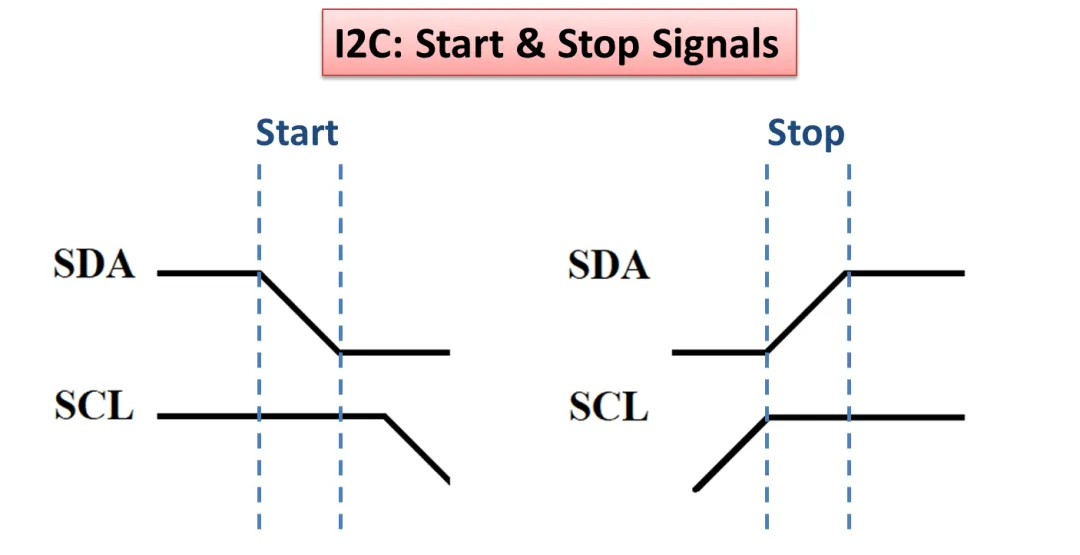

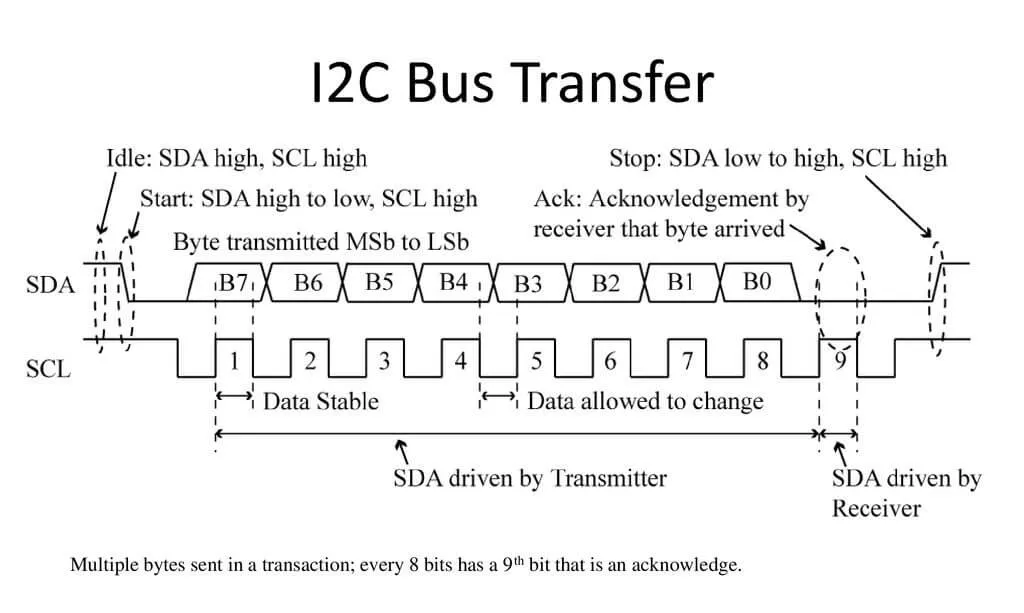

数据传输的关键是“开始位”和“停止位”：当SCL稳定在高电平时，SDA由高变低是开始位，由低变高是停止位，这两个信号都由主设备产生。如果是7位地址的从设备，主设备会先发送1字节地址（前7位地址+最后1位读写标志），之后每次传1字节数据，每传完1字节，接收方要在SCL的第9个上升沿前发一个ACK位确认，确保数据传输准确。
因为简洁、低成本的特点，I2C广泛用于芯片内部通信，比如手机里的传感器、摄像头与主控芯片的连接，电脑主板上的BIOS芯片与CPU的通信等。
3. SPI总线：高速外设的“同步传输专家”
SPI（串行外设接口）是一种同步串行外设接口，核心是“同步传输”——通过专门的时钟线（SCLK）同步主从设备的时序，让数据传输更稳定、速率更高，主要用于CPU与高速外围设备的通信。

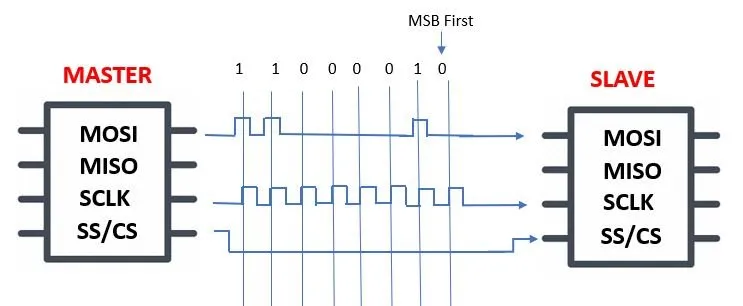

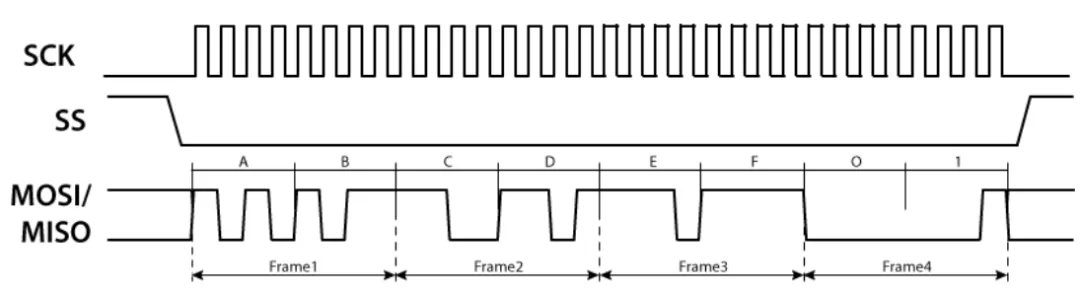

SPI接口通常有4根线，分工明确：SCLK（串行时钟线，主设备输出时钟）、MOSI（主机输出/从机输入数据线）、MISO（主机输入/从机输出数据线）、SS（从机选择线，低电平有效）。工作时，主控SoC作为“主设备”，外设作为“从设备”，要和某个外设通信时，就把该外设的SS线置低，相当于“点名呼叫”。

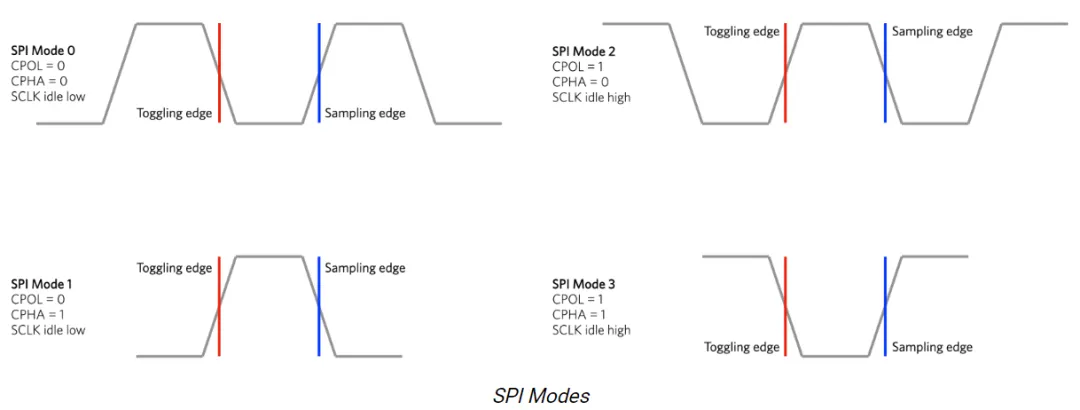

SPI的灵活性在于可配置性：根据外设需求，能调整时钟极性（CPOL）和相位（CPHA）。CPOL决定时钟空闲时的电平（0为低电平，1为高电平），CPHA决定数据采样的时刻（0在第一个跳变沿采样，1在第二个跳变沿采样）。这种可配置性让SPI能适配各种不同的外设，比如Flash存储器、OLED屏幕、AD转换器等高速设备。

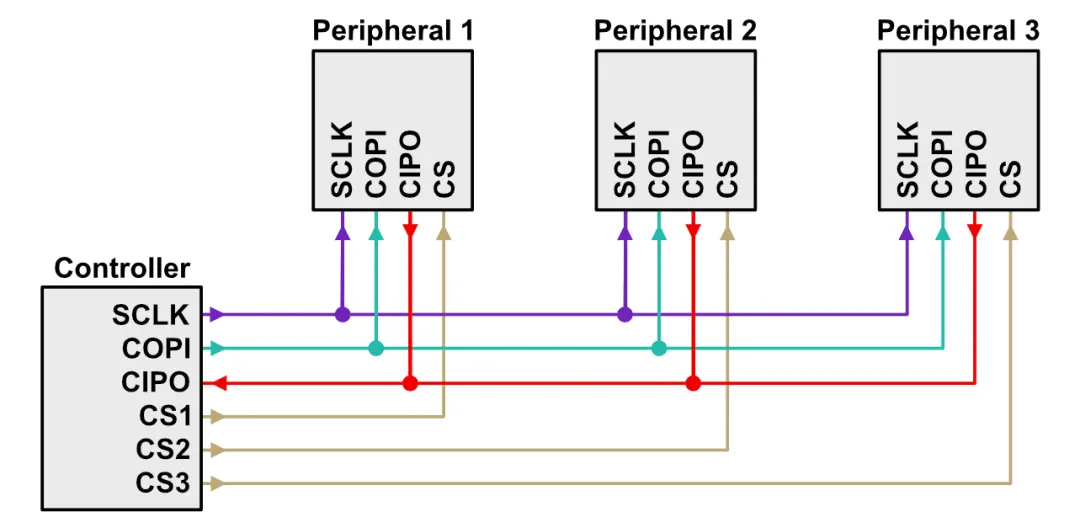

典型的SPI连接场景是1个主设备连接多个从设备，通过不同的SS线区分各个从设备，数据传输时互不干扰，效率很高。
4. USB接口：日常设备的“万能连接器”
USB（通用串行总线）绝对是大家最熟悉的接口，1995年由Intel、Microsoft等厂商推出，初衷是解决外设多、主板接口少的矛盾。如今它已成为日常电子设备的“标配”，核心优势是：数据传输率高、支持即插即用和热插拔、易扩展。

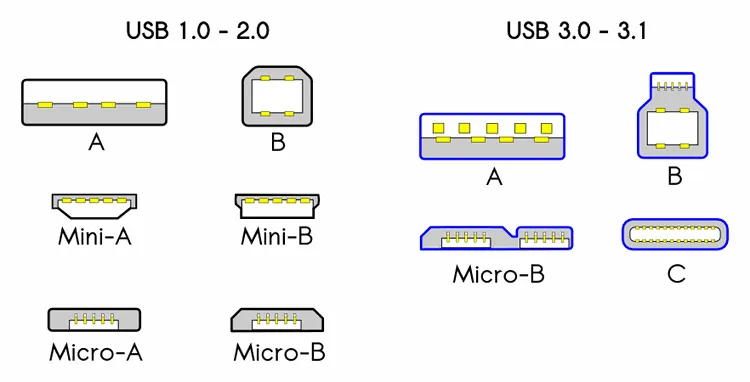

USB的版本迭代很清晰，速率不断提升：USB 1.1有低速（1.5Mbit/s，适合鼠标）和全速（12Mbit/s）两种模式；USB 2.0增加高速模式（480Mbit/s，半双工）；USB 3.0（超高速）则把带宽提升到5.0Gbit/s（640MB/s），还支持全双工。线缆方面，USB 2.0用4芯屏蔽线（一对差分信号线D+/D-，一对电源线VBUS/地）；USB 3.0则增加到8条线，保留兼容USB 2.0的线路，新增专门的高速数据线路。
USB的传输方式很灵活，适配不同设备需求：控制传输（双向，用于设备配置、查询，所有设备必支持）、同步传输（保证带宽和间隔，适合语音等实时流数据）、中断传输（单向，用于键盘、鼠标等少量分散数据）、批量传输（用于打印机、扫描仪等无实时要求的大量数据）。USB 3.0还新增了Bulk Streams模式，支持多个数据流同时传输，效率更高。
1、控制(Control)方式传输 控制传输是双向传输，数据量通常较小，USB系统软件用来主要进行查询，配置和给USB设备发送通用的命令，控制传输方式可以包括，8，16，32和64字节的数据，这依赖于设备和传输速度，控制传输典型地用在主计算机和USB外设之间的端点(Endpoint)0之间的传输，但是指定供应商的控制传输可能用到其它的端点。
2、同步(isochronous)方式传输 同步传输提供了确定的带宽和间隔时间（latency)，它被用于时间严格并具有较强容错性的流数据传输，或者用于要求恒定的数据传输率的即时应用中，例如执行即时通话的网络电话应用时，使用同步传输模式是很好的选择，同步数据要求确定的带宽值和确定的最大传输次数，对于同步传输来说，即时的数据传递比完美的精度和数据的完整性更重要一些。
3、中断(interrupt)方式传输 中断方式传输主要用于定时查询设备是否有中断数据要传输设备的端点模式器的结构决定了它的查询频率，从1到255ms之间，这种传输方式典型的应用在少量的分散的，不可预测数据的传输，键盘，操纵杆和鼠标就属于这一类型中断方式传输是单向的并且对于host，来说只有输入的方式、
4、大量(bulk)传输
主要应用在数据大量传输传输和接受数据上，同时又没有带宽和间隔时间要求的情况下，要求保证传输，打印机和扫描仪属于这种类型，这种类型的设备适合于传输非常慢和大量被延迟的传输，可以等到所有其它类型的数据的传输完成之后再传输和接收数据。

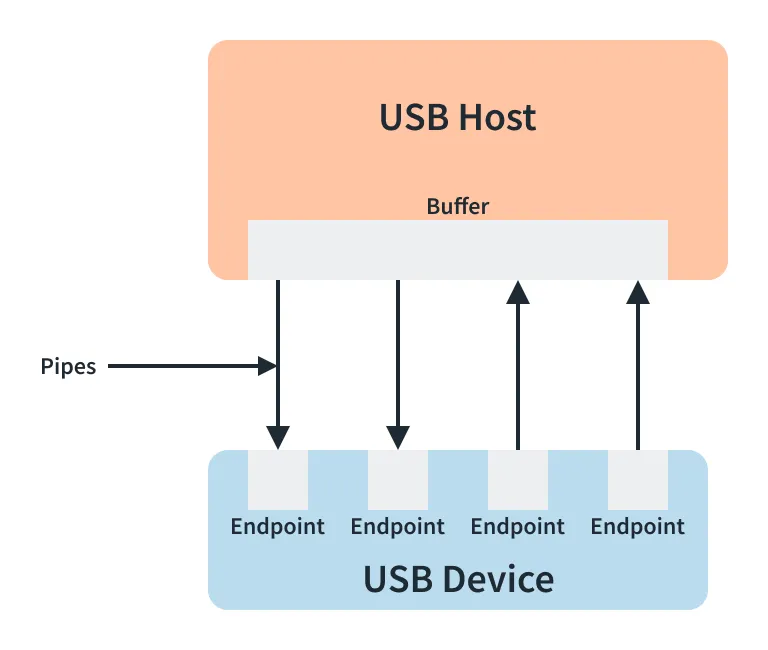

USB系统的拓扑结构是“主机-集线器-设备”：集线器负责检测设备的连接和断开，通知主机后，主机会通过控制传输完成设备“枚举”（识别设备、分配资源），这也是USB支持热插拔的关键。现在大多数手机、电脑的SoC都集成了USB主机控制器（连接U盘、鼠标等外设）和设备适配器（让自身成为外设，比如手机连电脑传文件）。
5. 以太网接口：网络通信的“高速大动脉”
以太网接口作为电子设备接入有线网络的核心枢纽，是实现设备间数据交互、接入局域网与互联网的关键载体，其应用场景几乎覆盖全品类网络终端设备。无论是日常办公使用的台式电脑、笔记本电脑，数据中心承载海量运算的高性能服务器，还是家庭及企业组网的智能路由器、交换机，亦或是安防监控系统中的网络摄像头、工业控制场景下的自动化设备，都离不开以太网接口的支撑，它如同设备的“网络生命线”，为各类数据的稳定传输提供基础保障。

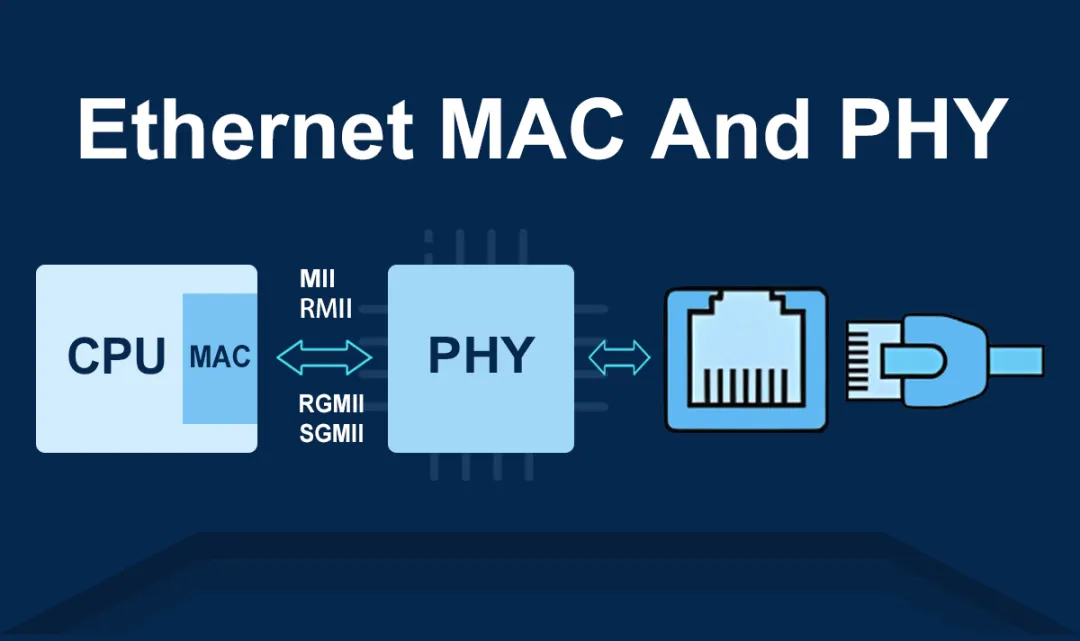

从技术构成来看，以太网接口主要由两部分核心组件协同工作，分别是MAC（媒体接入控制器）和PHY（物理接口收发器），二者通过MII（媒体独立接口）建立通信连接，形成完整的以太网接入链路。其中，MAC作为逻辑层面的核心，主要负责实现数据链路层的各项功能，包括数据帧的封装与解封装、地址识别、冲突检测、流量控制等，确保数据在链路层的有序传输，相当于以太网接口的“大脑”；而PHY则聚焦于物理层信号处理，承担着数字信号与模拟信号的双向转换任务，一方面将MAC传输过来的数字信号转换为可在物理介质（如网线）中传输的模拟信号，另一方面接收来自物理介质的模拟信号并还原为数字信号传递给MAC，同时还负责信号的放大、滤波等基础处理，是以太网接口与物理介质对接的“桥梁”。MII接口的存在则实现了MAC与PHY的解耦，使二者可采用不同厂商的芯片方案，提升了硬件设计的灵活性。
随着网络通信技术的快速迭代，以太网的传输速率不断突破瓶颈，呈现出高速化、规模化的发展趋势。早期以太网受限于技术水平，速率仅能达到10Mbit/s（对应10Base-T标准），主要应用于早期小型局域网；随后快速升级至100Mbit/s（百兆以太网，对应100Base-TX标准），成为家庭及办公组网的主流配置，满足了当时文件传输、网页浏览等基础网络需求。进入新世纪后，千兆以太网（1000Mbit/s，对应1000Base-T标准）凭借更快的传输速率，迅速替代百兆以太网成为主流，可轻松支撑高清视频播放、大型文件传输、多设备同时联网等需求，广泛应用于家庭、办公、校园等场景；而更高速的万兆以太网（10Gbit/s，对应10GBase-T等标准），则凭借超高带宽和低延迟优势，在数据中心、云计算中心、大型企业核心网络等企业级高端场景中逐步普及，用于承载海量数据的高速交互与存储备份。此外，25G、40G、100G甚至更高速率的以太网技术也在持续研发与商用，进一步满足高端场景对极致带宽的需求。
从硬件电路的信号传输路径来看，数据从设备内部到外部网络需经过一套完整的链路流程，具体为CPU（中央处理器）→MAC→PHY→以太网隔离变压器→RJ45插座，最终通过网线接入外部网络。这一流程中，每一个组件都承担着关键作用，其中以太网隔离变压器是保障通信稳定性的核心器件之一。它不仅能实现信号的高效传输与阻抗匹配，确保信号在传输过程中损耗最小、失真度最低，还能有效抑制外界杂波干扰和设备内部的电磁辐射，避免信号受到干扰而出现丢包、误码等问题；同时，其具备的高压隔离功能，可有效隔离不同设备间的电位差，防止因雷击、电网波动等突发情况导致设备接口损坏，为以太网接口的稳定运行和设备安全提供双重保障。RJ45插座作为以太网接口的外部物理接口，采用8针结构设计，可兼容超五类、六类等不同规格的网线，是实现设备与网络物理连接的最终载体。
为了简化电路板设计、降低硬件成本、提升产品集成度，目前市面上大部分处理器（如嵌入式处理器、单片机）或专用以太网控制芯片，都会直接将MAC和PHY模块集成在芯片内部，形成一体化的以太网解决方案。这种集成化设计不仅减少了电路板上的元器件数量，缩小了PCB板的占用空间，还降低了硬件调试的难度和后期维护成本，广泛应用于智能路由器、物联网终端、工业控制模块等对集成度和成本有严格要求的设备中。当然，在部分对以太网性能有特殊要求（如超高速率、强抗干扰性）的场景中，仍会采用独立的MAC芯片和PHY芯片，通过灵活搭配实现定制化的硬件方案。
以太网之所以能成为局域网、互联网的核心通信技术，凭借的是其显著的技术优势。除了前文提及的传输速率高、迭代速度快之外，以太网还具备极强的稳定性和可靠性，通过成熟的冲突检测、流量控制机制，可有效避免数据传输冲突，保障长时间连续运行无故障；同时，其具备良好的扩展性，能支持大量设备同时接入网络，通过交换机、路由器等组网设备可轻松构建大规模局域网，满足家庭、办公、数据中心等不同场景的组网需求。此外，以太网技术标准成熟、兼容性强，不同厂商、不同类型的设备均可基于统一标准实现互联互通，且成本相对较低，这些优势共同奠定了以太网在有线通信领域的主导地位，成为支撑数字经济发展的重要基础技术之一。
6. PCI/PCI-E总线：电脑内部的“高速骨干网”
PCI（外围部件互连，Peripheral Component Interconnect）是Intel公司于1991年正式推出的局部总线标准，凭借其出色的性能与兼容性，迅速取代了此前的ISA、EISA等总线，成为20世纪90年代至21世纪初电脑系统的核心内部总线，构建起CPU与各类核心硬件的通信桥梁。在传统PC架构中，PCI总线承担着连接CPU、内存控制器、独立显卡、声卡、网卡、SCSI控制器等关键硬件部件的重要职责，是保障系统各组件协同工作、数据高效流转的“中枢神经”，其出现大幅提升了电脑硬件的扩展能力和数据传输效率，推动了PC硬件产业的快速发展。
PCI总线的技术特点极为鲜明，适配了当时电脑硬件对性能与灵活性的需求：其一，采用32位宽的数据总线设计，理论传输速率可达133MB/s，同时支持灵活扩展至64位总线宽度，配合66MHz总线频率，能进一步提升传输带宽，满足高端硬件的大数据量传输需求；其二，支持突发传输模式，这一模式下设备取得总线控制权后，无需每次传输数据都重新发起请求、建立连接，可连续传输多个数据块，大幅减少了总线开销，显著提升了数据传输效率，尤其适用于显卡、网卡等高频数据交互场景；其三，实现了总线操作与处理器-内存操作的并行执行，即CPU在与内存进行数据读写的同时，PCI总线上的设备可独立完成数据传输，避免了资源占用冲突，提升了系统整体运行效率；其四，原生支持即插即用（PnP）功能，通过专属配置空间自动识别设备并分配中断请求、I/O地址、存储器地址等系统资源，无需用户手动跳线配置，极大简化了硬件安装与调试流程。
PCI总线的配置空间是实现即插即用功能与设备管理的核心载体，对系统识别和适配PCI设备起着决定性作用。按照PCI标准，每个PCI设备都标配256字节的配置空间，该空间采用结构化存储设计，存储着设备的关键身份信息与资源需求信息：其中厂商ID和设备ID是设备的“唯一标识”，系统可通过这两个ID精准识别设备型号与生产厂商，从而匹配对应的驱动程序；功能分类信息用于区分设备类型，如显卡、声卡、网卡等，便于系统按类别分配资源与管理；资源需求信息则明确了设备所需的存储器空间大小、I/O地址范围、中断请求线等，为系统资源分配提供依据。当电脑启动时，BIOS或操作系统会遍历所有PCI设备，逐一读取其配置空间信息，结合系统空闲资源情况完成地址分配、中断路由等配置操作，确保设备正常初始化并投入使用。
为实现多总线协同与向下兼容，典型的PCI系统通过PCI桥芯片构建复杂总线架构。PCI桥不仅能连接不同速率、不同宽度的PCI总线，实现总线间的信号转发与带宽适配，还能隔离不同总线的操作，避免相互干扰，保障系统稳定运行。此外，为兼容此前基于ISA总线的老旧硬件（如早期声卡、调制解调器），部分主板还会集成PCI-ISA桥芯片，将PCI总线信号转换为ISA总线信号，实现新架构对旧设备的兼容，最大程度降低用户硬件升级成本，这一设计在PCI总线普及初期发挥了重要作用。
随着显卡、固态硬盘等硬件对传输带宽的需求持续攀升，传统PCI总线的共享并行架构逐渐暴露出瓶颈——所有设备共享同一总线带宽，多设备同时工作时易出现带宽争抢，导致传输速率下降。为此，PCI-E（PCI Express）作为PCI总线的升级版应运而生，其彻底摒弃了传统共享并行架构，采用点对点串行连接方式，为每个接入设备分配专属的传输链路，从根本上解决了带宽争抢问题，传输速率实现质的飞跃。PCI-E以“通道”为单位，每个通道包含一对发送线和一对接收线，通道数量可灵活配置（x1、x4、x8、x16等），通道数越多，带宽越高，目前主流的PCI-E 4.0 x16接口理论带宽可达32GB/s，PCI-E 5.0 x16接口更是提升至64GB/s，足以支撑高端显卡、NVMe固态硬盘等硬件的极致性能释放。

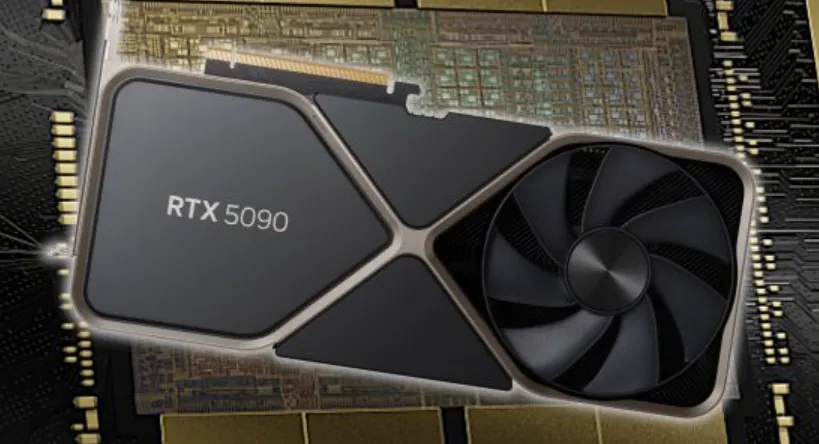

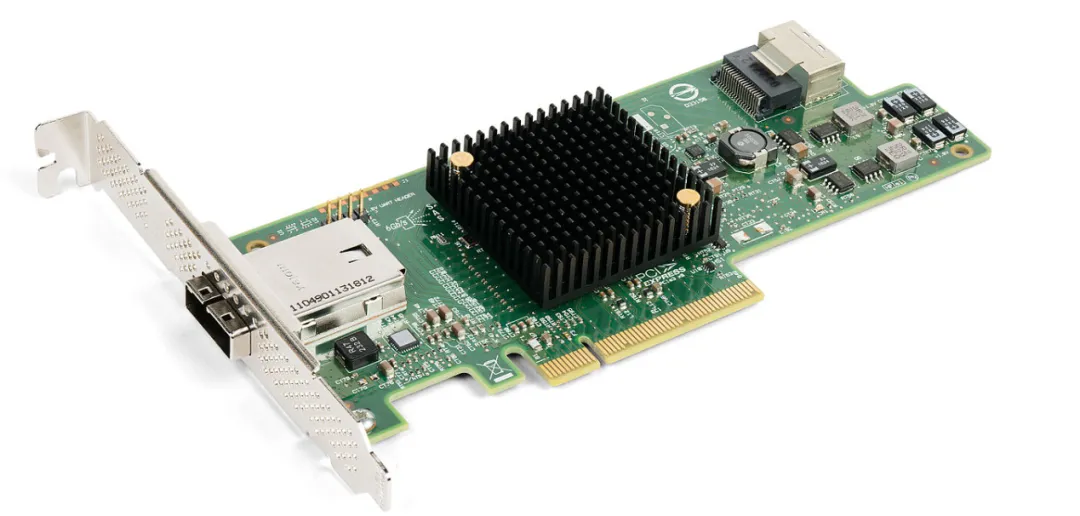

尤为关键的是，PCI-E在软件层面完全兼容PCI技术，保持了统一的编程接口与资源管理机制，用户升级硬件时无需修改驱动程序或操作系统，即可无缝支持旧款PCI设备，实现了技术迭代的平滑过渡。凭借超高带宽、低延迟、灵活扩展、向下兼容等优势，PCI-E已全面取代传统PCI总线，成为当前电脑主板的主流总线标准，广泛应用于各类硬件接口，其中显卡常用的PCI-E 4.0/5.0 x16接口、NVMe固态硬盘使用的M.2接口（基于PCI-E通道）、高端网卡的PCI-E x4接口等，都是PCI-E总线在实际硬件中的典型应用，为电脑系统的高性能运行提供了坚实支撑。
7. SD/SDIO/eMMC接口：移动设备的“存储与扩展接口”
SD（安全数字，Secure Digital）接口是由松下、东芝、SanDisk联合制定的针对Flash存储卡的标准化接口协议，凭借体积小巧、传输稳定、安全性强、兼容性广等优势，成为消费电子领域主流的存储接口标准。我们日常使用的各类存储设备中，SD卡（标准尺寸，多用于相机、摄像机、车载设备）、Micro SD卡（微型尺寸，又称TF卡，广泛应用于手机、平板、智能手表、监控摄像头等小型设备）均采用该接口，同时为保障向下兼容，SD接口还能适配早期的MMC卡（多媒体卡），极大提升了接口的通用性，降低了设备厂商的研发与用户的使用成本。

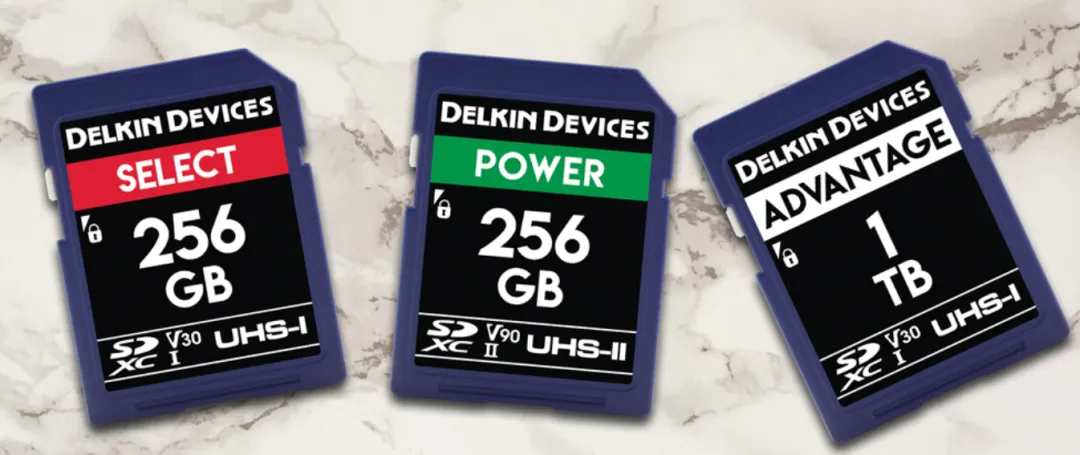

为适配不同存储容量需求，SD接口衍生出多个规格版本，按容量层级划分可分为三类：普通SD卡（又称SD 1.1标准），最大支持2GB容量，采用FAT16文件系统，主要应用于早期低容量存储场景；SDHC（高容量SD卡，Secure Digital High Capacity），遵循SD 2.0标准，容量范围为4GB至32GB，采用FAT32文件系统，适配主流消费电子设备的中低容量存储需求，是过去多年里相机、手机等设备的常用存储卡类型；SDXC（扩展容量SD卡，Secure Digital Extended Capacity），遵循SD 3.0及以上标准，容量上限可达2TB，采用exFAT文件系统，支持更大单个文件存储，能满足4K视频录制、大型文件传输等大容量存储场景，目前已成为高端相机、专业设备及大容量移动存储的主流选择。

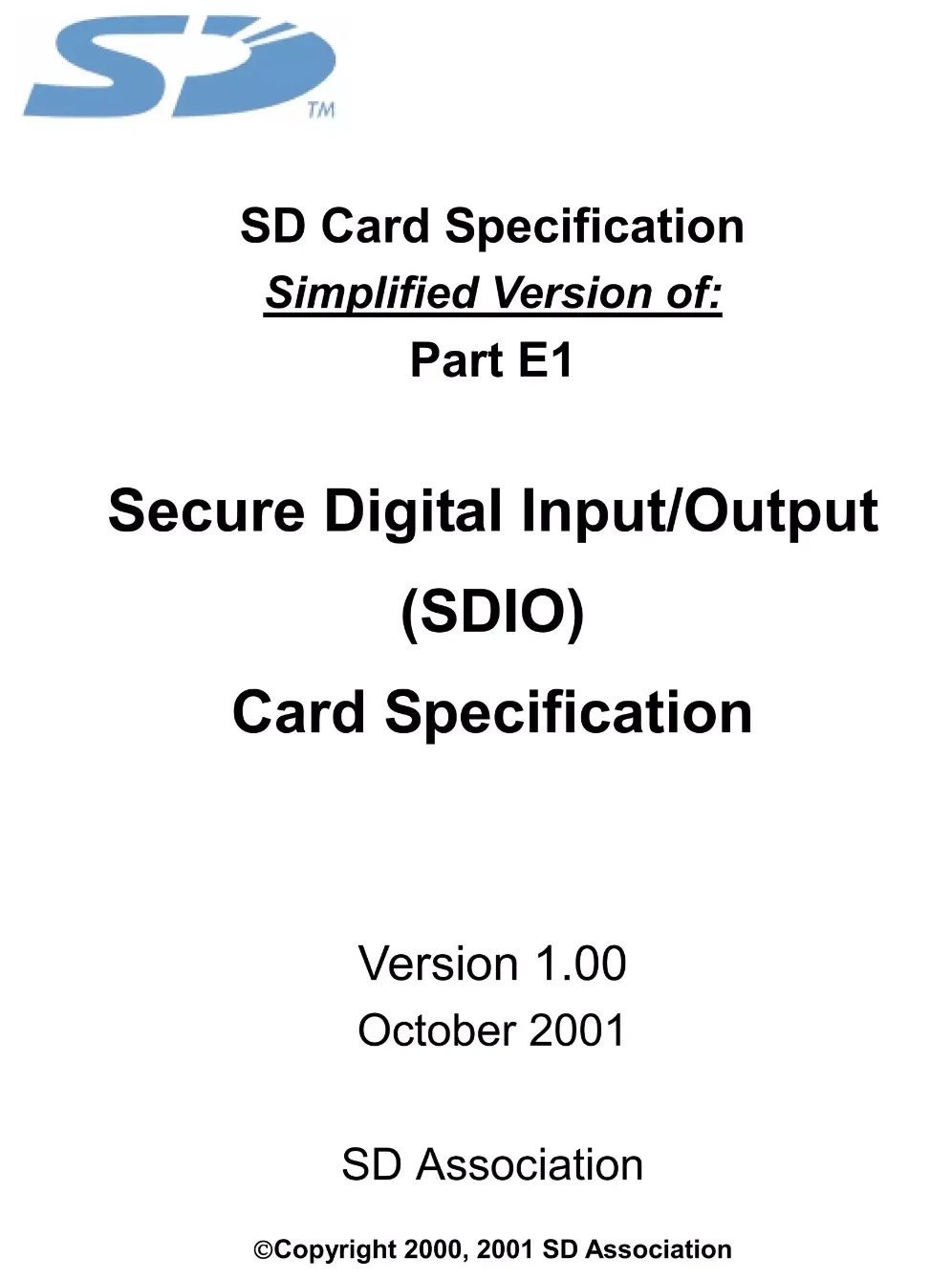

SDIO（安全数字输入输出卡，Secure Digital Input/Output）是在SD接口标准基础上延伸开发的多功能接口，其核心优势在于打破了SD接口仅用于存储的局限，实现了“存储+外设扩展”的双重功能。SDIO接口完全兼容SD卡的物理形态与电气特性，同时新增了外设通信协议，除了支持传统SD卡的存储功能外，还能通过专用的SDIO卡连接各类外部设备，例如WiFi模块、蓝牙模块、GPS定位模块、摄像头模块、触摸屏控制器等。这种设计极大简化了小型移动设备的外设扩展方案，无需为每种外设单独设计接口，仅通过一个SDIO接口即可实现多设备扩展，在早期智能手机、掌上电脑（PDA）等设备中得到广泛应用。
为适配不同设备的性能与功耗需求，SD/SDIO接口支持三种差异化的传输模式，不同模式的引脚定义、数据线数量及传输速率存在显著差异，可根据设备场景灵活切换。其中，SPI模式是兼容性最强的模式，采用串行通信方式，仅需用到CS（片选引脚，用于选择待通信的设备）、DI（数据输入引脚，设备接收数据）、DO（数据输出引脚，设备发送数据）、SCLK（时钟引脚，同步传输时序）四条核心引脚，无需额外控制引脚，适合对传输速率要求不高、追求低功耗与简单连接的设备，如小型传感器、简易存储模块；1位模式（又称SD模式）采用单条数据线传输数据，引脚用法相对简单，传输速率介于SPI模式与4位模式之间，适用于普通消费电子设备的日常存储读写；4位模式则通过DAT[0]~DAT[3]四条数据线并行传输数据，配合优化的时序控制，传输速率较1位模式大幅提升，能满足高清图片、视频等大数据量的快速读写需求，是相机、手机等设备的主流传输模式。

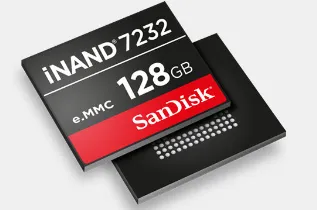

随着移动设备对存储集成度、传输速率及稳定性的要求不断提升，基于SD技术延伸而来的eMMC（嵌入式多媒体卡，Embedded MultiMediaCard）逐渐成为移动设备的主流嵌入式存储方案。与传统可插拔SD卡不同，eMMC采用多芯片封装（MCP）技术，将NAND Flash存储芯片、SD控制器芯片及标准SD接口集成在一个小型封装内，形成一体化的嵌入式存储芯片，无需额外搭配接口电路，可直接焊接在设备主板上。在传输性能方面，eMMC支持8位数据线并行传输，默认采用1位模式以降低功耗，同时可根据需求配置为4位或8位模式，大幅提升传输速率，目前主流的eMMC 5.1标准理论传输速率可达400MB/s，能满足手机、平板等设备的系统运行与文件读写需求。
eMMC的出现极大简化了手机、平板、智能电视等移动设备的存储器设计，不仅减少了主板占用空间、降低了硬件集成难度与成本，还通过集成控制器实现了对NAND Flash的统一管理（如坏块管理、磨损均衡、数据加密等），提升了存储稳定性与使用寿命。尽管如今高端设备已逐渐被性能更强的UFS（通用闪存存储）接口取代，但eMMC凭借成本低廉、技术成熟、稳定性强等优势，仍在中低端智能手机、智能穿戴设备、物联网终端等场景中广泛应用，成为SD技术在嵌入式存储领域的重要延伸。
三、接口与总线的核心选型逻辑：适配需求是关键
这么多接口和总线技术，没有绝对的“好坏”，只有“适配与否”。选型时主要看这几个维度：
- 传输速率：高速需求选SPI、USB 3.0、PCI-E、以太网；低速需求选串口、I2C；
- 传输距离：短距离（芯片间、设备内）选I2C、SPI；中长距离选RS-485、以太网；
- 设备数量：多设备联网选RS-485、以太网、USB（通过集线器扩展）；少设备通信选串口、I2C；
- 成本与复杂度：低成本、简单场景选串口、I2C；高速、复杂场景选PCI-E、USB 3.0；
- 应用场景：日常外设连接选USB；网络通信选以太网；芯片间通信选I2C、SPI；电脑内部连接选PCI-E。
四、总结：接口与总线是设备的“连接灵魂”
说到底，接口与总线的核心价值是“打通数据通路”——没有它们，处理器的指令无法传递给外设，存储器的数据无法交互，电子设备就是一堆孤立的零件。不同技术的迭代，都是为了更好地适配不同场景的传输需求：更高速、更远距离、更多设备、更低成本。
