大家好，我是王鸽，接下来的文章主要是对Linux的硬件接口驱动代码解读，今天分享一篇文章Linux驱动的中pinctrl 介绍，直接进入主题，read fuck code!pinctrl
我们知道soc内部包含有多个，通过pin控制器的，我们可以配置一个或者一组引脚的功能和特性。Linux内核为了统一各soc厂商的pin脚管理 提供了pinctrl子系统。pinctrl（Pin Control）子系统的主要职责是管理引脚的（Multiplexing）和电气属性（Configuration）。
管理引脚的复用
芯片的引脚不单单是普通引脚，同一个物理引脚通常可以有多种功能（即复用为不同的功能）。例如，一个引脚可以被配置为：
普通的 GPIOI2C 总线的 SCL 信号线SPI 总线的 MISO 信号线串口的 TX 信号线
pinctrl子系统负责在驱动需要时，将引脚切换到正确的功能模式。
配置电气属性：
在引脚被设置为某种功能后，还可以配置其电气特性，例如：
上拉/下拉电阻：使能、禁止、上拉、下拉。
驱动强度：设置引脚的输出电流能力（如 2mA, 4mA, 8mA, 16mA）。
** slew-rate**：压摆率（转换速率），控制信号边沿的陡峭程度。
偏置：高阻态、总线保持等。

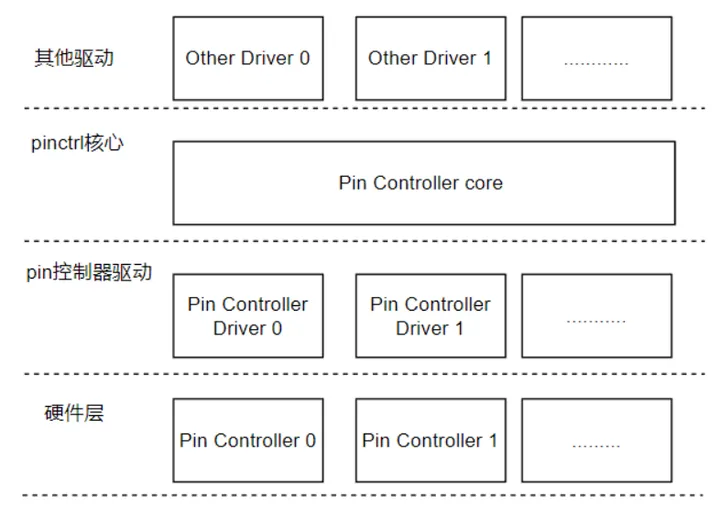

pinctrl子系统结构描述：

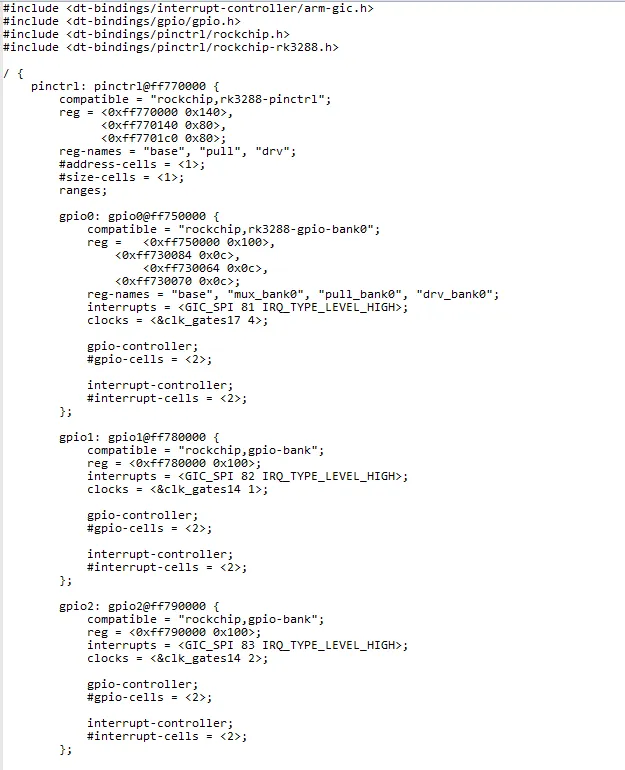

pinctrl核心层是内核抽象出来，向下为个SoC pin controler drvier提供底层通信接口的能力， 向上为其他驱动提供了控制pin的能力，比如pin复用、配置引脚的电气特性，同时也为GPIO子系统提供pin操作。而pin控制器驱动层，主要提供了操作pin的方法。pinctrl子系统的源文件在内核源码/drivers/pinctrl目录下,主要包括核心文件，和其他内核驱动的接口头文件，底层的pin控制器驱动接口，还有其他厂商Pinctrl驱动文件。接下来是具体以rk3288-xxx.dts设备树来举例子：kernel\arch\arm\boot\dts\rk3288-pinctrl.dtsi在设备树中的配置：
还有这块的配置
Pin groups
group，就是如上dts中的spi2_cs0: spi2-cs0，表示一组pins，这组pins统一表示了一种功能，比如，spi需要两个cs， 在定义pins的同时，还会提供对于每个pin的电气特性的配置，如，上下拉电阻、驱动能力等。在内核中用结构体struct group_desc描述。function
function，就是一组引脚功能，如上dts中的spi，表示以当前这个pin所代表的的功能。只有一个group所引用的pin的function有效，否则会引起pin的function冲突 比如，一个pin既可以作为普通的gpio，也可以作为SPI的cs引脚，那么，这个pin只能代表一个function，即，要么作为普通的gpio，作为SPI的cs引脚。pin state
一个设备工作在某个状态，所使用的pin和function是唯一确认的，一个固定的组合确认一个固定的状态，这固定的状态在pinctrl子系统中称为“pin state”， 枚举了当下该设备的可能。在其他设备驱动使用时，pinctrl子系统只需设置相应pin state即可。 在设备树中描述就是使用pinctrl-names指定状态名字，pinctrl-x指定引脚状态。驱动代码
主要的数据结构和接口
内核将pinctrl驱动抽象为pinctrl_desc对象，具体到soc厂商的pinctrl驱动便是该对象一个实例， 在驱动所有的pin信息以及对于pin的控制接口实例化成pinctrl_desc，并将pinctrl_desc注册到内核中，如下：
staticintrockchip_pinctrl_probe(struct platform_device *pdev){ struct rockchip_pinctrl *info; struct device *dev = &pdev->dev; struct rockchip_pin_ctrl *ctrl; struct device_node *np = pdev->dev.of_node, *node; struct resource *res; void __iomem *base;.....

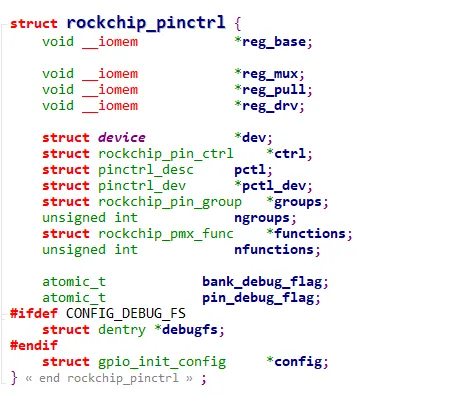

其中struct rockchip_pinctrl 的结构体中包含pinctrl_desc结构体
struct pinctrl_desc {const char *name;struct pinctrl_pin_desc const *pins; //描述一个pin控制器的引脚,unsigned int npins; //描述该控制器有多少个引脚const struct pinctrl_ops *pctlops;//引脚操作函数，有描述引脚，获取引脚等，全局控制函数const struct pinmux_ops *pmxops;//引脚复用相关的操作函数const struct pinconf_ops *confops; //引脚配置相关struct module *owner;};
一般控制器驱动匹配设备，调用probe，最后会调用pinctrl_register函数，向内核注册pinctrl，产生pinctrl_dev，该函数如下：

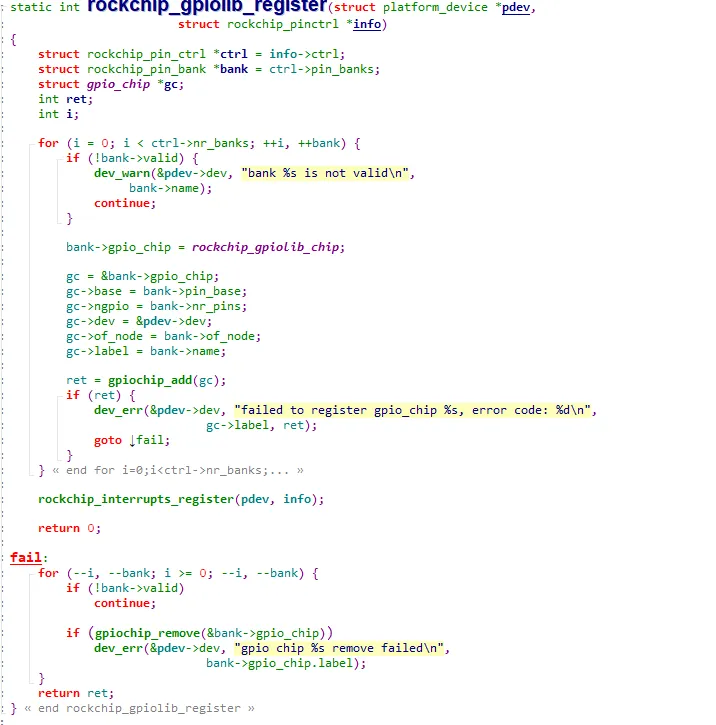

tatic introckchip_pinctrl_probe(struct platform_device *pdev)struct rockchip_pinctrl *info;struct device *dev = &pdev->dev;struct rockchip_pin_ctrl *ctrl;struct device_node *np = pdev->dev.of_node, *node;struct resource *res;void __iomem *base;|--info = devm_kzalloc(dev, sizeof(struct rockchip_pinctrl), GFP_KERNEL); //分配一个结构体空间|--ctrl = rockchip_pinctrl_get_soc_data(info, pdev); //获取芯片的pin信息 获取gpio bank的地址|--match = of_match_node(rockchip_pinctrl_dt_match, node);|--ctrl = (struct rockchip_pin_ctrl *)match->data; //这里.data = (void *)&rk3288_pin_ctrl|---rockchip_regmap_config.max_register = resource_size(res) - 4;rockchip_regmap_config.name = "rockchip,pinctrl";info->regmap_base = devm_regmap_init_mmio(&pdev->dev, base, &rockchip_regmap_config)|--ret = rockchip_gpiolib_register(pdev, info);这个是注册gpio chip 以及中断

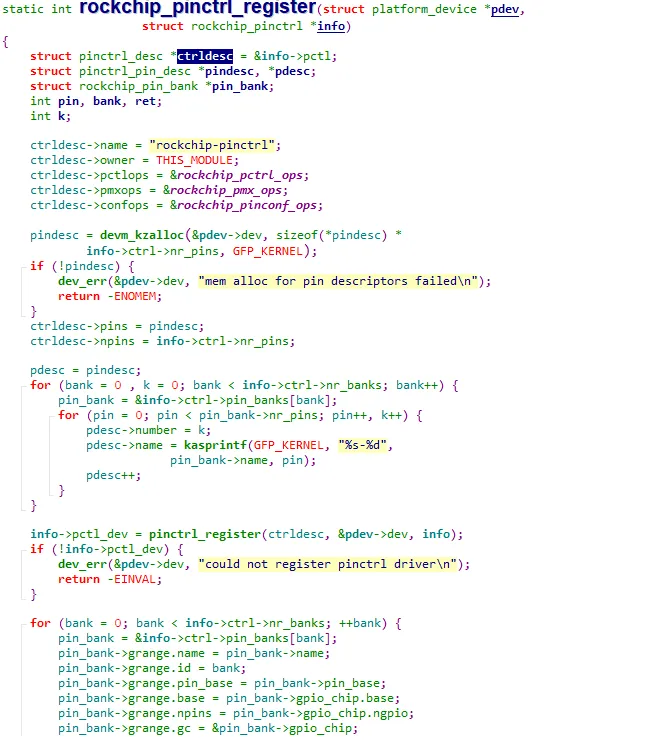

|--ret = rockchip_pinctrl_register(pdev, info);该函数如下

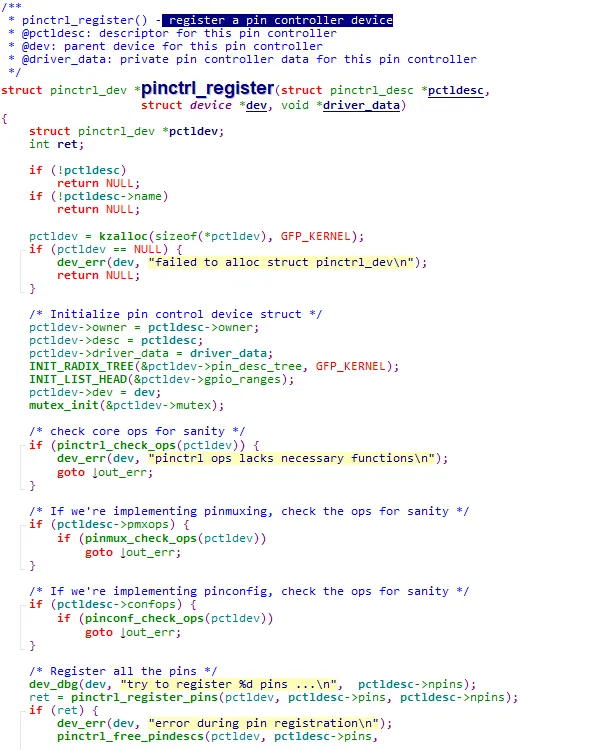

其中info->pctl_dev = pinctrl_register(ctrldesc, &pdev->dev, info);向内核注册pinctrl，产生pinctrl_dev，该函数位于kernel\drivers\pinctrl\core.c， register a pin controller device描述一个引脚的结构体 struct pinctrl_pin_desc：
struct pinctrl_pin_desc { unsigned number; const char *name; void *drv_data;};
具体使用
第一种情况
如果你发现dts中的pinctrl 标注错误需要修改或者需要对某一个gpio设置电气属性，可以在你的dts 中重写
&pinctrl { //used for init some gpio init-gpios = <&gpio8 GPIO_A0 GPIO_ACTIVE_HIGH// &gpio7 GPIO_B1 GPIO_ACTIVE_HIGH &gpio4 GPIO_B0 GPIO_ACTIVE_HIGH>; gpio0_gpio { gpio0_c2: gpio0-c2 { rockchip,pins = <GPIO0_C2>; rockchip,pull = <VALUE_PULL_DOWN>;//设置下拉 }; //to add }; gpio7_gpio { gpio7_b7: gpio7-b7 { rockchip,pins = <GPIO7_B7>; rockchip,pull = <VALUE_PULL_UP>;//设置上拉 }; //to add };};
第二种情况pinctrl-names 使用

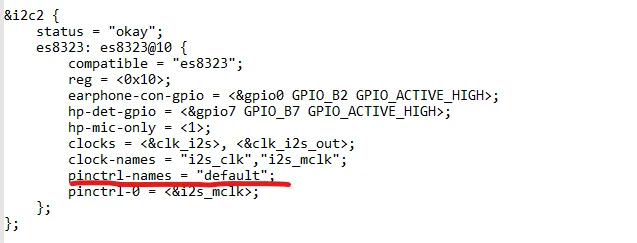

&i2c2 { status = "okay"; es8323: es8323@10 { compatible = "es8323"; reg = <0x10>; earphone-con-gpio = <&gpio0 GPIO_B2 GPIO_ACTIVE_HIGH>; hp-det-gpio = <&gpio7 GPIO_B7 GPIO_ACTIVE_HIGH>; hp-mic-only = <1>; clocks = <&clk_i2s>, <&clk_i2s_out>; clock-names = "i2s_clk","i2s_mclk"; pinctrl-names = "default"; pinctrl-0 = <&i2s_mclk>; };};
pinctrl-names = "default"; 不仅仅定义 默认状态（default）还有复位状态（reset）。
比如设备树配置中：
pinctrl-names = "default", "reset";pinctrl-0 = <&mac0_rmii_p0_normal>, <&mac0_rmii_p1_normal>;pinctrl-1 = <&mac0_rmii_p0_rst>, <&mac0_rmii_p1_normal>;
"default": 默认状态，通常用于设备正常操作时的引脚配置
"reset": 复位状态，通常用于设备复位或低功耗模式时的引脚配置
pinctrl-0 (对应 "default" 状态):
使用 mac0_rmii_p0_normal 和 mac0_rmii_p1_normal 配置
这表示在正常操作模式下，MAC0 的 RMII 接口使用正常引脚配置
pinctrl-1 (对应 "reset" 状态):
使用 mac0_rmii_p0_rst 和 mac0_rmii_p1_normal 配置
这表示在复位状态下，MAC0 的 RMII 接口部分引脚使用复位配置，部分保持正常
这种需要看对应的驱动代码
驱动代码如何解析 pinctrl-names
Linux 内核中的 pinctrl 子系统提供了 API 来解析和使用这些配置。以下是驱动代码中典型的处理方式：
1. 包含必要的头文件
#include<linux/pinctrl/consumer.h>
2. 定义 pinctrl 状态指针
struct pinctrl *pinctrl; struct pinctrl_state *default_state; struct pinctrl_state *reset_state;
3. 在 probe 函数中获取和配置 pinctrl
static int my_driver_probe(struct platform_device *pdev){ int ret; // 获取 pinctrl pinctrl = devm_pinctrl_get(&pdev->dev); if (IS_ERR(pinctrl)) { dev_err(&pdev->dev, "Failed to get pinctrl\n"); return PTR_ERR(pinctrl); } // 获取默认状态 default_state = pinctrl_lookup_state(pinctrl, "default"); if (IS_ERR(default_state)) { dev_err(&pdev->dev, "Failed to get default state\n"); return PTR_ERR(default_state); } // 获取复位状态 reset_state = pinctrl_lookup_state(pinctrl, "reset"); if (IS_ERR(reset_state)) { dev_err(&pdev->dev, "Failed to get reset state\n"); return PTR_ERR(reset_state); } // 应用默认状态 ret = pinctrl_select_state(pinctrl, default_state); if (ret < 0) { dev_err(&pdev->dev, "Failed to apply default state\n"); return ret; } // 其他初始化代码... return 0;}
4. 在需要时切换状态
// 切换到复位状态
int ret = pinctrl_select_state(pinctrl, reset_state);if (ret < 0) { dev_err(dev, "Failed to apply reset state\n"); return ret;}// 执行复位操作...
// 切换回默认状态
ret = pinctrl_select_state(pinctrl, default_state);if (ret < 0) { dev_err(dev, "Failed to apply default state\n"); return ret;}
5. 在 remove 或 shutdown 函数中清理
staticintmy_driver_remove(struct platform_device *pdev) { // 可选：切换到复位状态 pinctrl_select_state(pinctrl, reset_state); // 释放 pinctrl devm_pinctrl_put(pinctrl); return 0; }
状态切换的实际应用
在驱动中，您可以根据设备的不同操作模式切换引脚状态：
设备挂起或进入低功耗模式时: 应用 "reset" 状态或其他低功耗状态设备恢复时: 重新应用 "default" 状态
设备复位时: 先应用 "reset" 状态，然后重新应用 "default" 状态
注意事项
状态名称的一致性：设备树中的 pinctrl-names 必须与驱动代码中查找的状态名称一致；
错误处理: 必须检查每个 pinctrl 操作的返回值，确保状态切换成功；
资源管理: 使用 devm_pinctrl_get() 和 devm_pinctrl_put() 可以自动管理资源生命周期；
并发访问: 确保在状态切换时没有其他操作正在使用相关引脚。
高级用法
对于更复杂的场景，您可以定义更多状态并在驱动中动态切换：
pinctrl-names = "default", "reset", "sleep", "high_speed"; pinctrl-0 = <&normal_config>; pinctrl-1 = <&reset_config>; pinctrl-2 = <&sleep_config>;pinctrl-3 = <&high_speed_config>;
在驱动中，您可以根据设备的工作状态（如数据传输速率、功耗模式等）动态选择合适的引脚配置。
通过合理使用 pinctrl 子系统，您可以灵活管理设备的引脚配置，优化性能和功耗，同时确保在不同操作模式下引脚行为的正确性。
