真真没啥技术的我学Linux驱动 | ROM Code的“接头暗号”

先前在真真没啥技术的我学Linux驱动 ｜ 新芯片的官方文档（下）

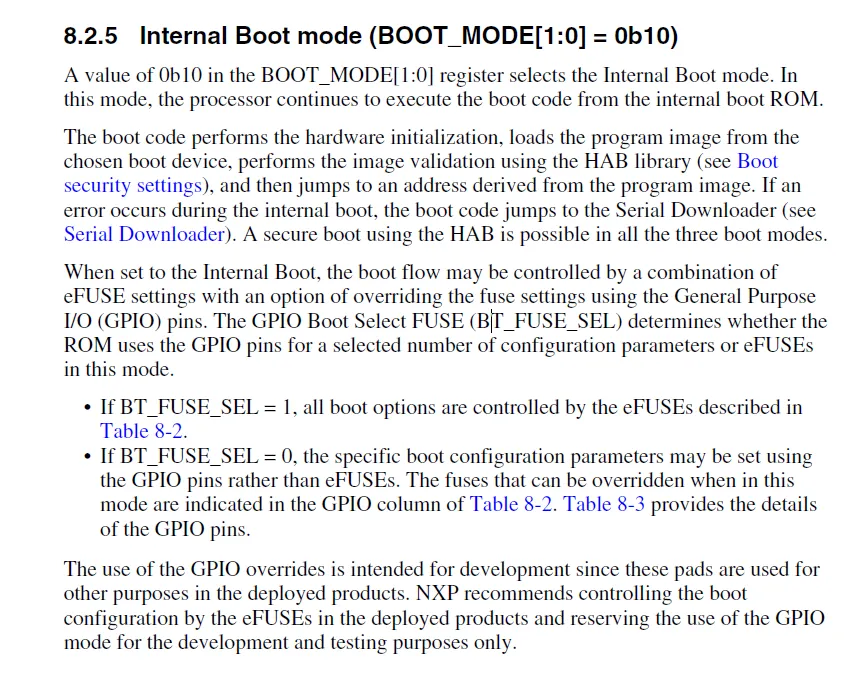

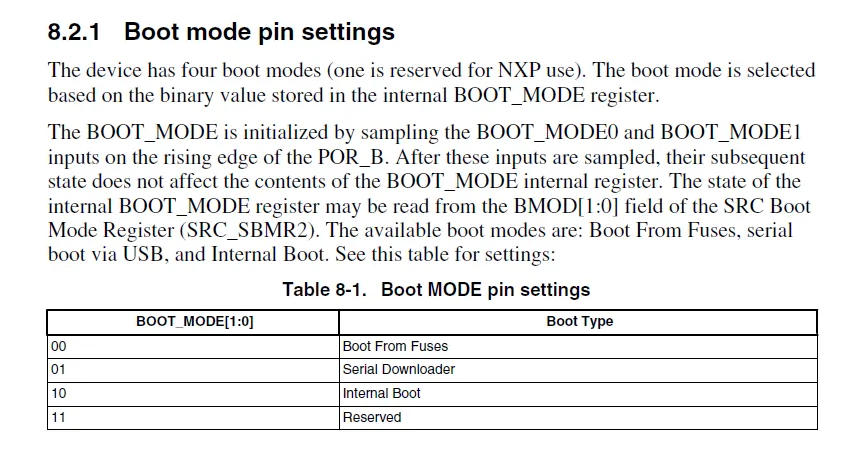

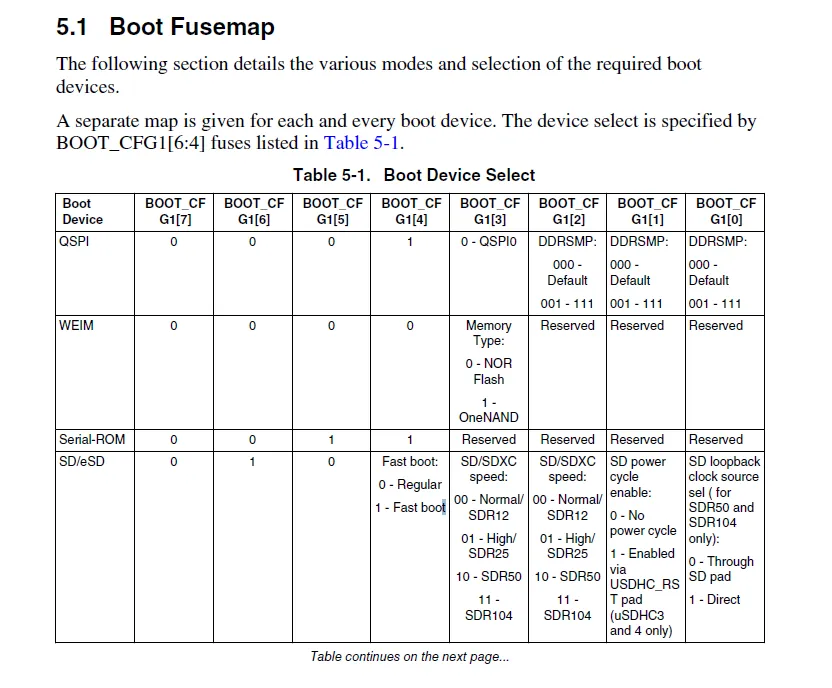

中已经阅读过boot mode，启动方式如下图所示。

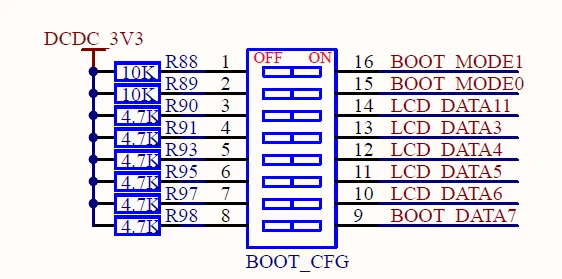

但我的板子引出boot相关引脚如下，拨码开关除了BOOT_MODE0\1外，仅有LCD_DATA几个引脚。

其余引导引脚都接地了。

SD卡      -  SDHC1

EMMC   -   SDHC2

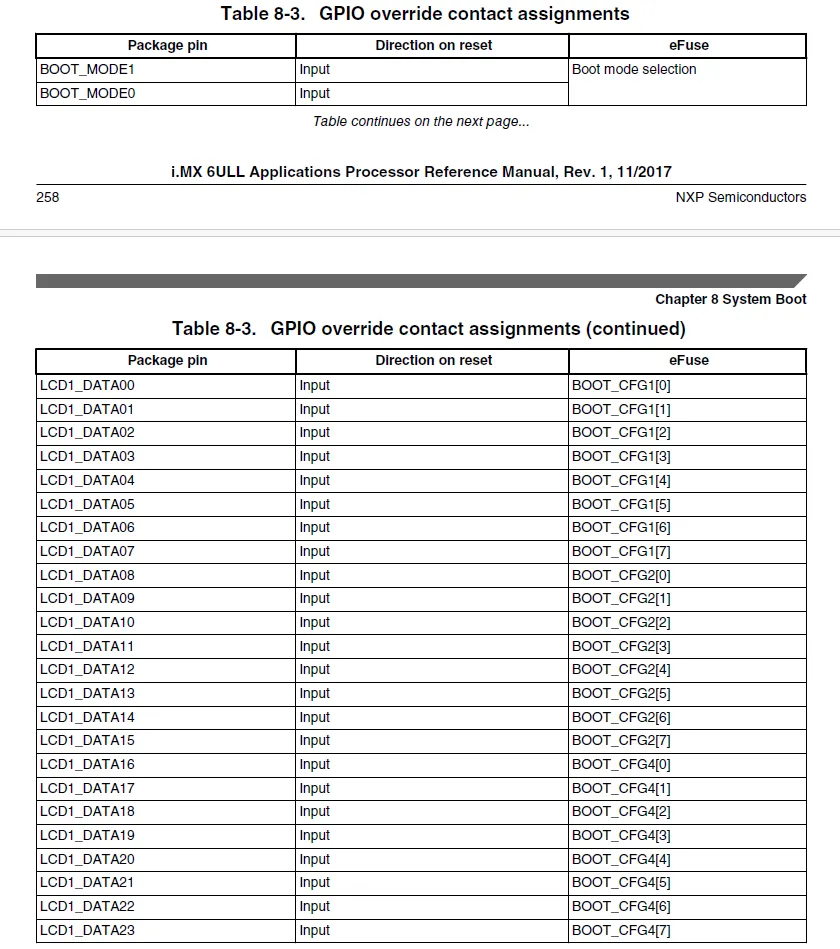

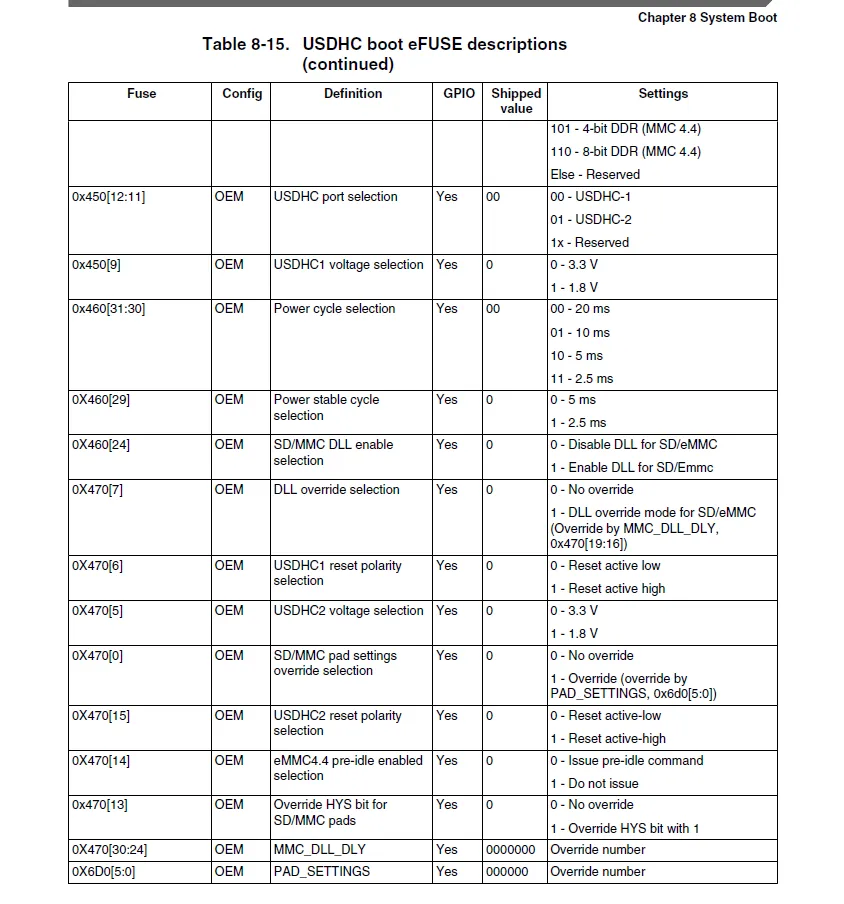

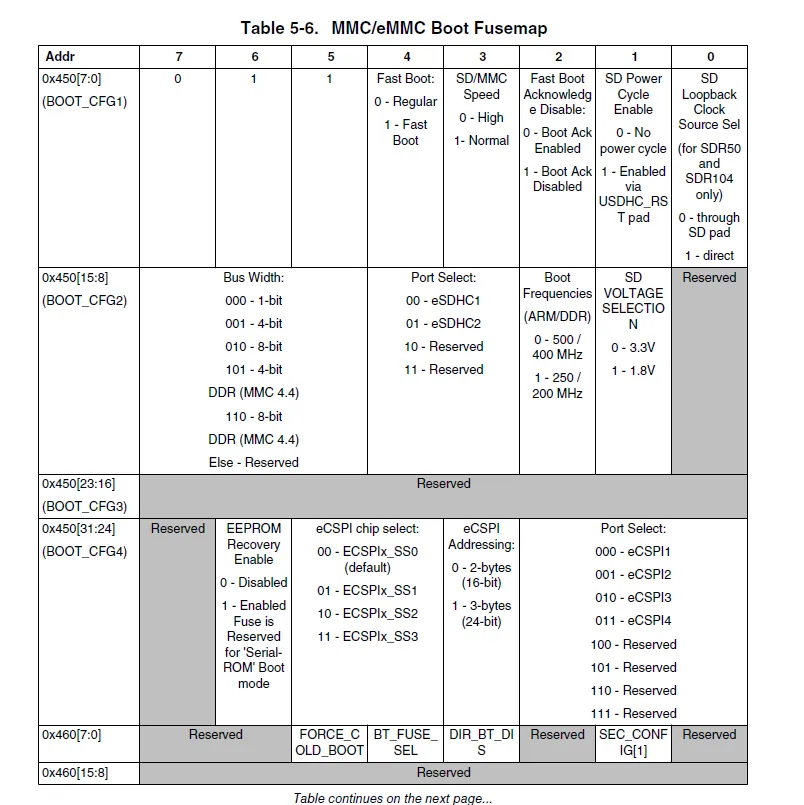

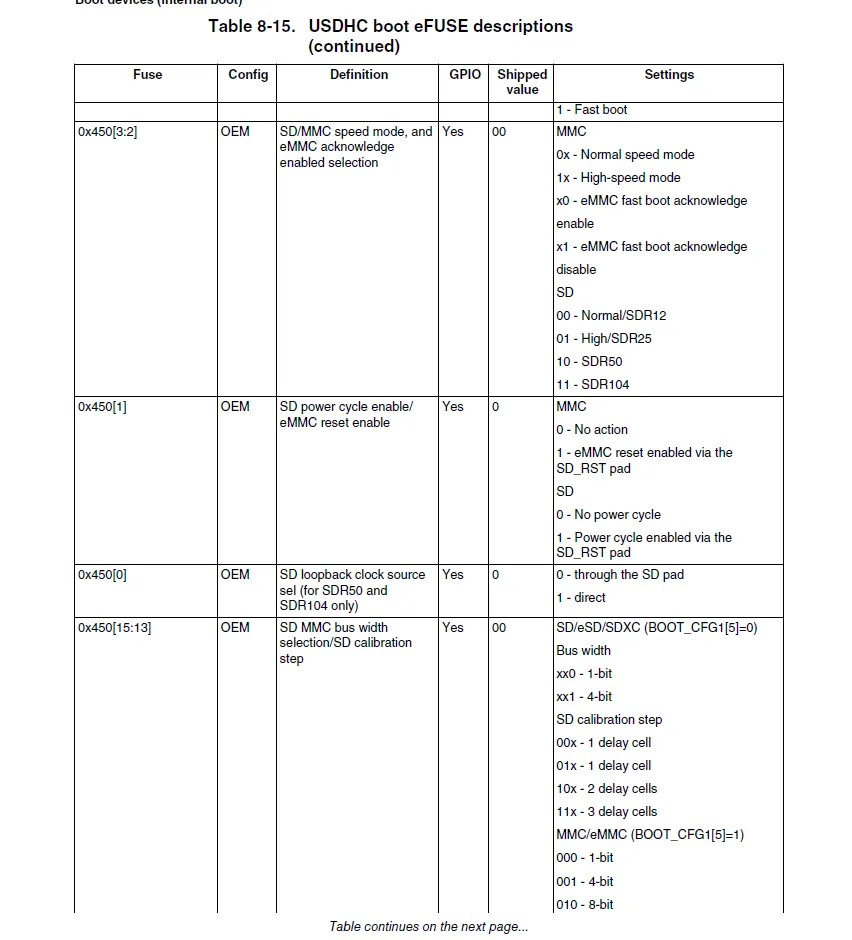

引出引脚与BOOT CFG映射关系：

拨码开关拨码定义：

“暗号”要从SD卡来，那么就要“100xx010”这样一串拨码数字来设置。

如何铸造“信物”：亲手打造IVT这张拜帖，每一个字段，都将是与ROM老爷对话的关键密语。

程序要想真正运行，还要在前面加上IVT、BootData、DCD信息，最后才是用户程序。

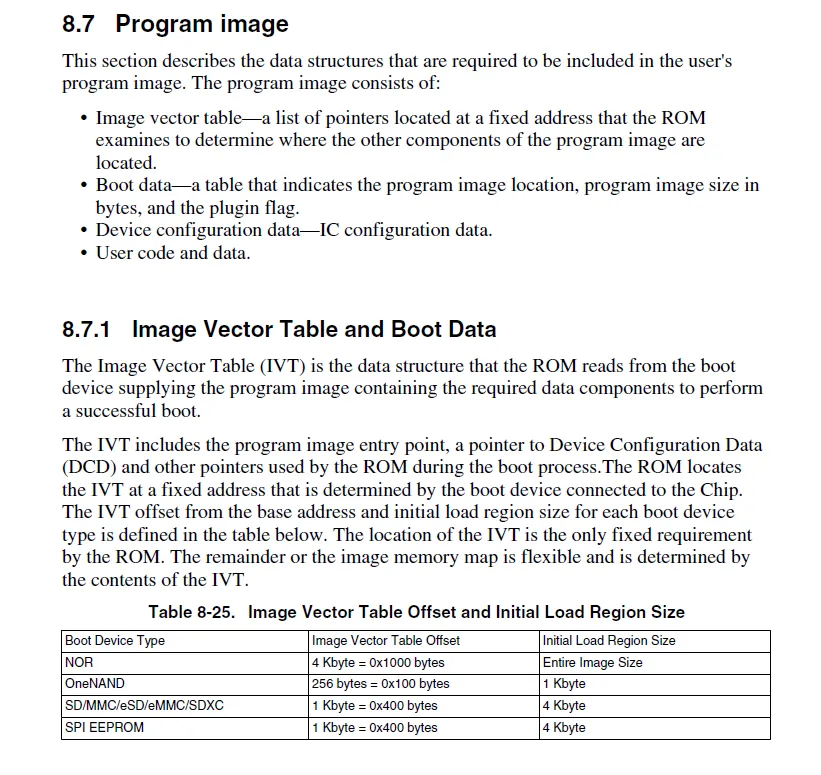

设备从SD/EMMC启动，IVT offset为1Kb=0x400，加载大小为4Kb,那么也就是说最后实际大小只有4Kb-1Kb=3Kb大小用来表示IVT+Boot data+DCD。

IVT格式：

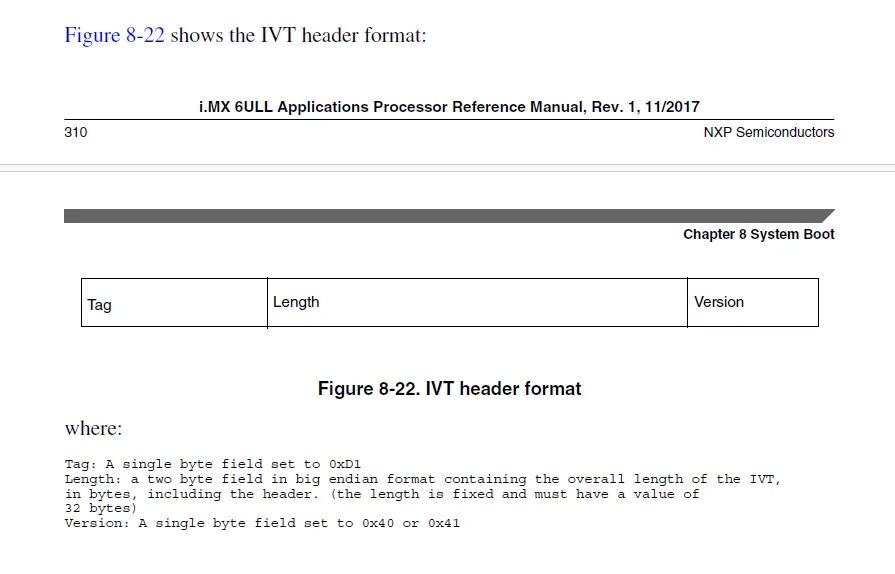

IVT header包含Tag\Length\Version，

Tag:单字节，固定0xD1,

Length：两个字节，采用大端格式，包含IVT的总长度（以字节为单位），包括头部。该长度是固定的，必须为32字节。

Version:单字节0x40或0x41。

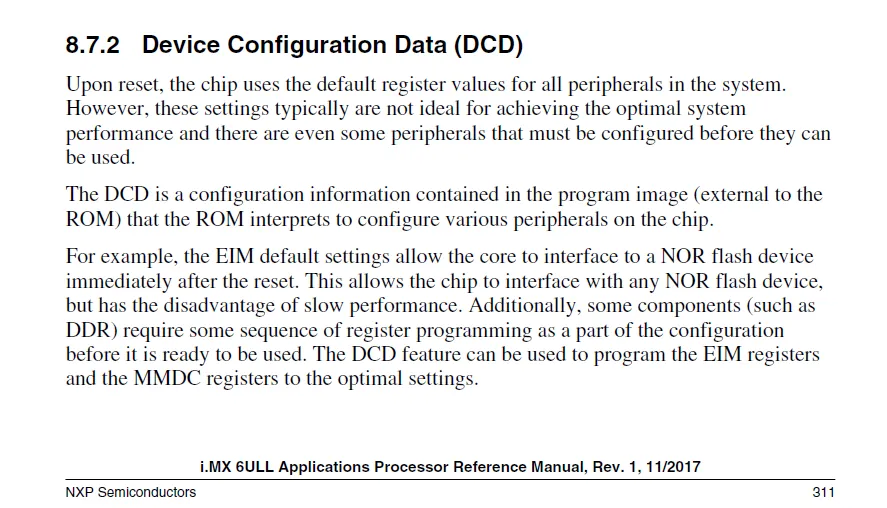

芯片复位后，寄存器值变为默认值，默认值并不是理想情况下能发挥最大性能的值。这个时候就需要通过DCD这块区域来配置一些参数来初始化。说白了，DCD就是一系列寄存器的地址和配置的值。

当然，这块区域也不是无限大的，最大1768Byte。

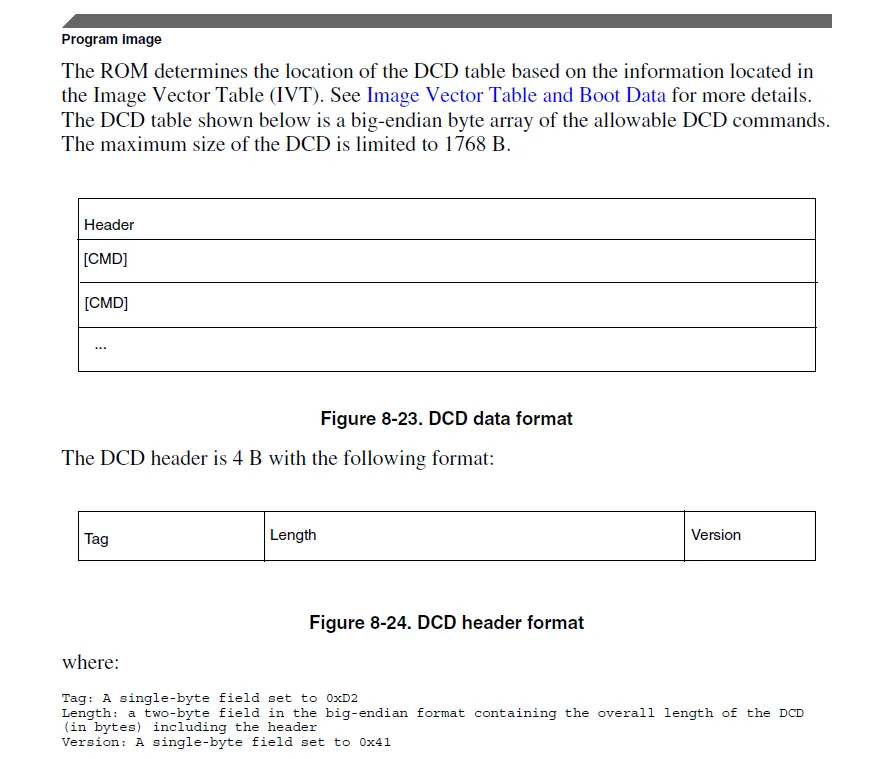

DCD格式包含Header和一系列CMD组合。

Header：由Tag\Length\Version组成，

Tag:单字节，固定值0xD2。

Length：两个字节，大端格式，包含整个DCD的长度（包括Header)。

Version：单字节，固定值0x41。

Address：寄存器地址。

Value/Mask:寄存器值。

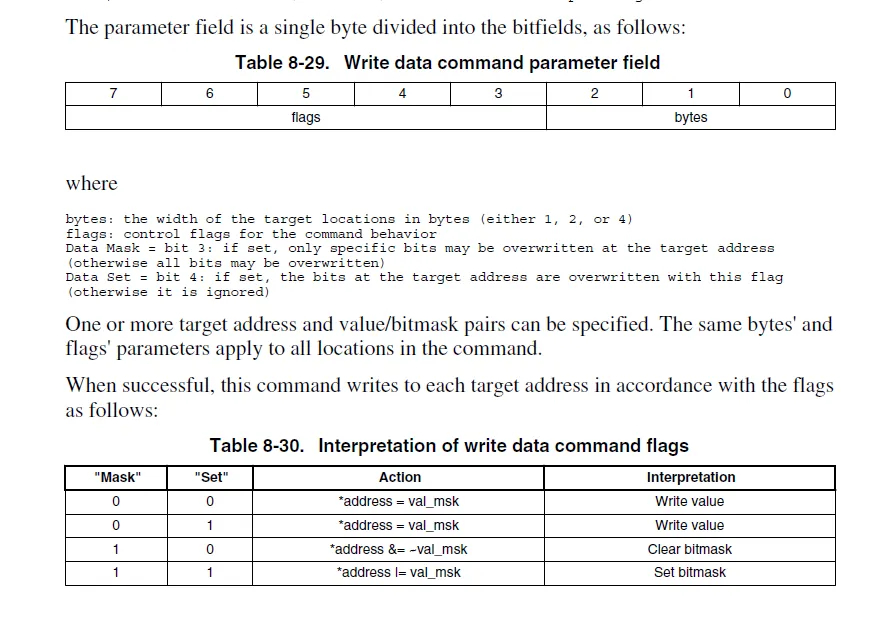

写入数据的时候还要注意数据宽度、地址范围，否则，会写入失败。

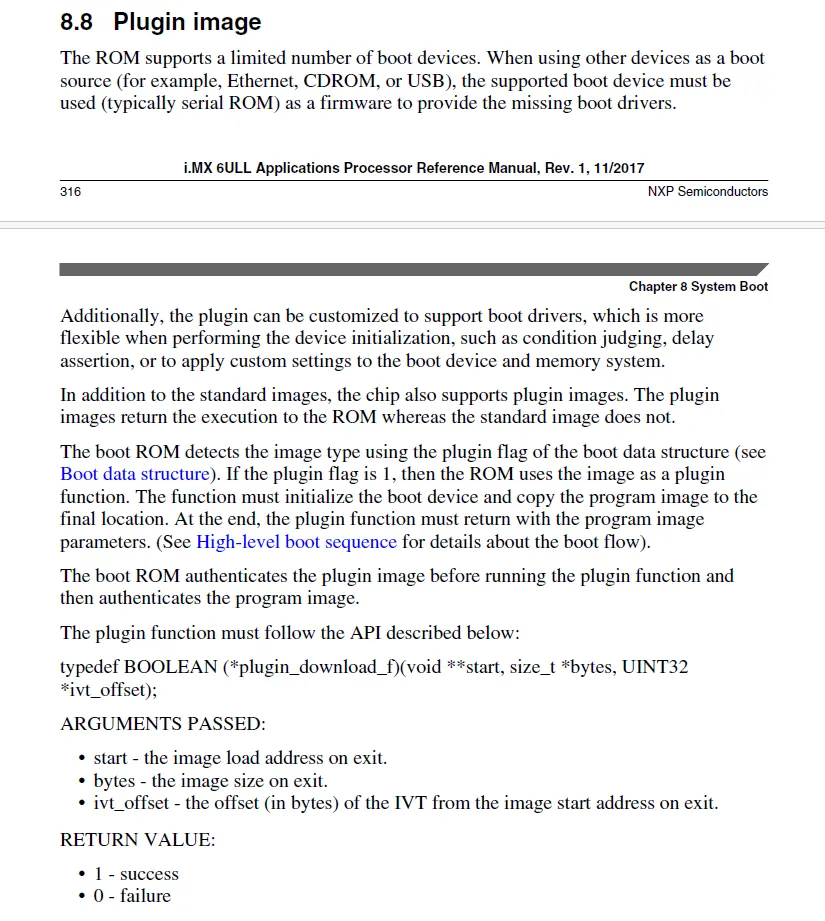

对于不支持的boot引导设备如以太网，Boot ROM 自身并不知道如何读取这些设备上的数据。这时候就需要一个“插件”——即 Plugin Image 来实现。

既然知道了IVT格式内容，那么接下来怎么做呢？

寄存器这么多，又是头一次接触。

还记得当时下载的

SDK_2.2_MCIM6ULL_RFP_Linux.run

么？

如何完成“交接”：当暗号对上，信物验明，你将亲眼目睹城堡大门轰然开启，你的代码从此在这片疆域内，生杀予夺，令行禁止。

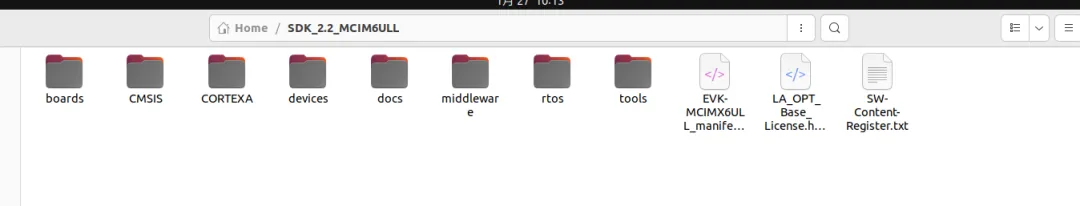

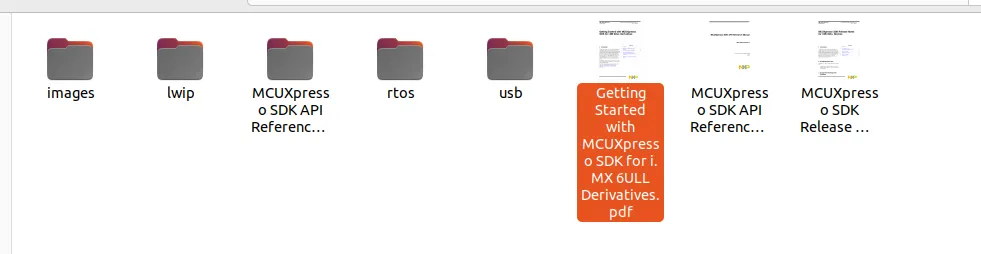

SDK目录如下图示，

这里面一定有怎么让板子跑起来的demo程序，遇事不决看文档。

打开docs，可以看到有个start的pdf。

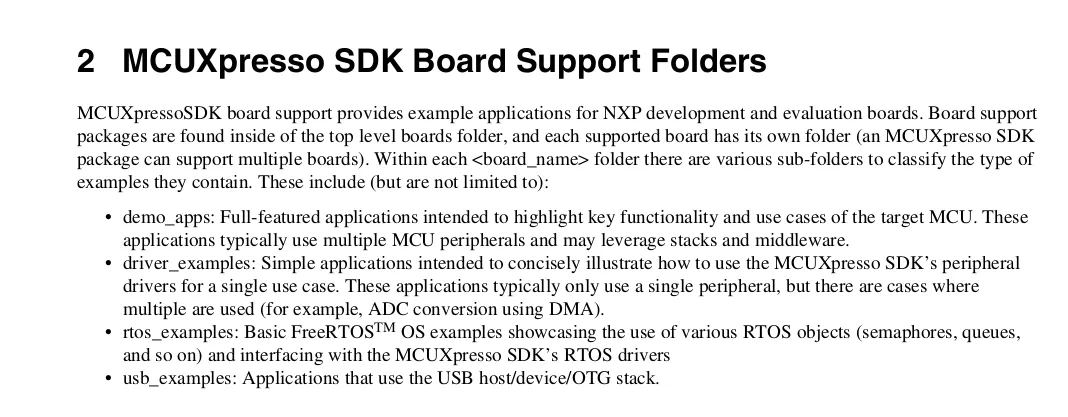

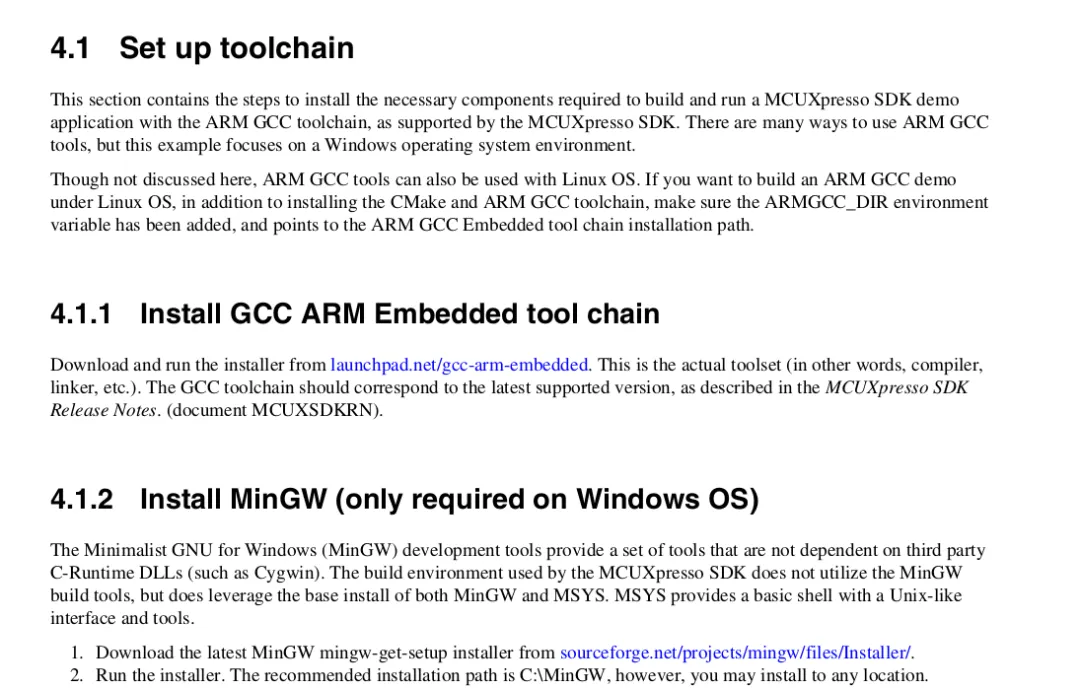

文档介绍了SDK支持NXP的官方评估板，以及SDK的文件目录相关内容，还有run a demo的手把手教学（好吧，居然是windows的）。

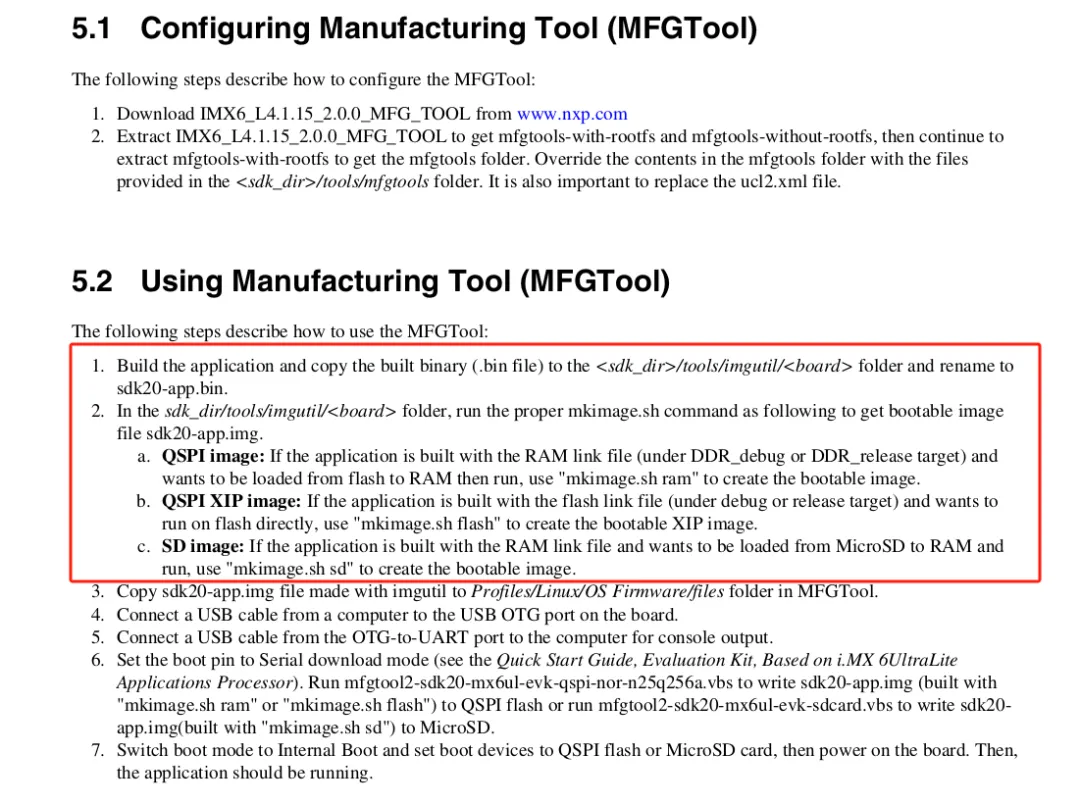

另外关键的是，在mfg下载地方提到了怎么生成image，这是我们最需要的。

编译hello world后，得到了bin文件，按上述步骤到tools/imgutil下生成image。

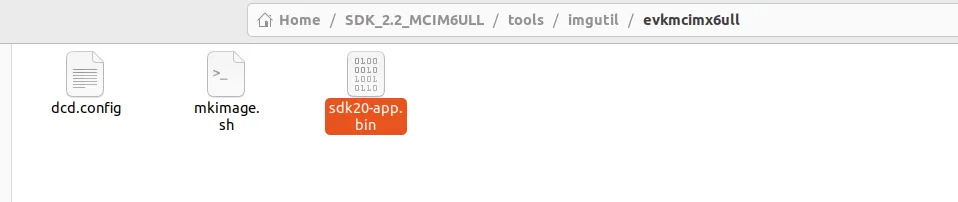

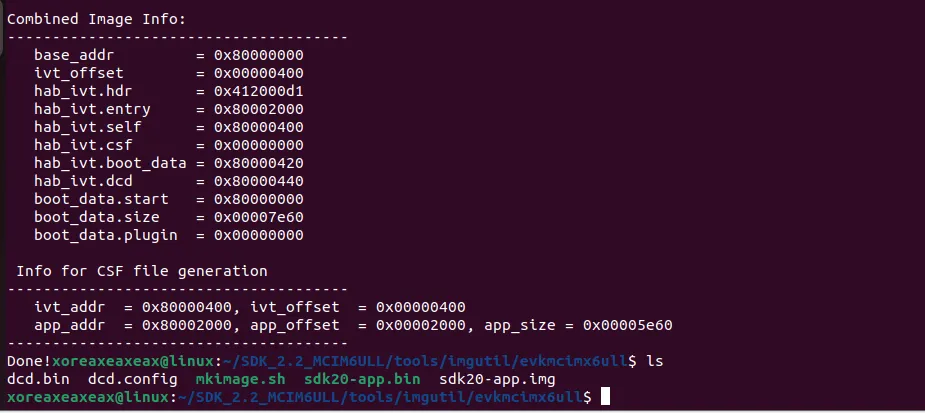

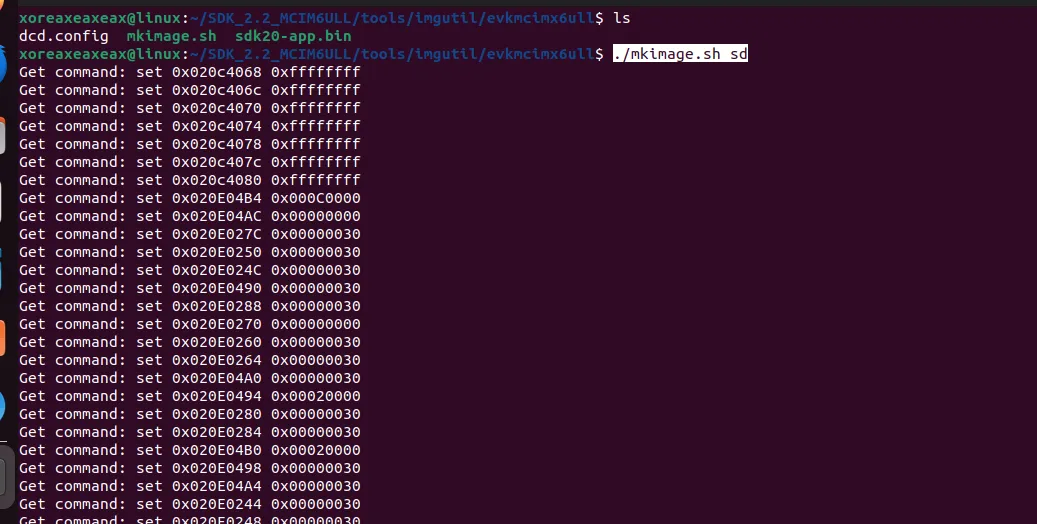

在文件夹下除了mkimage.sh外，还有个dcd.config文件，dcd多么熟悉的名字。执行mkimage.sh，生成了一个img文件，发现文件除了生成一个img外还多了一个dcd.bin，并且还细心的打印了image info。

基地址是0x80000000 对应DDR起始地址

IVT offset 0x00000400与RM要求一致

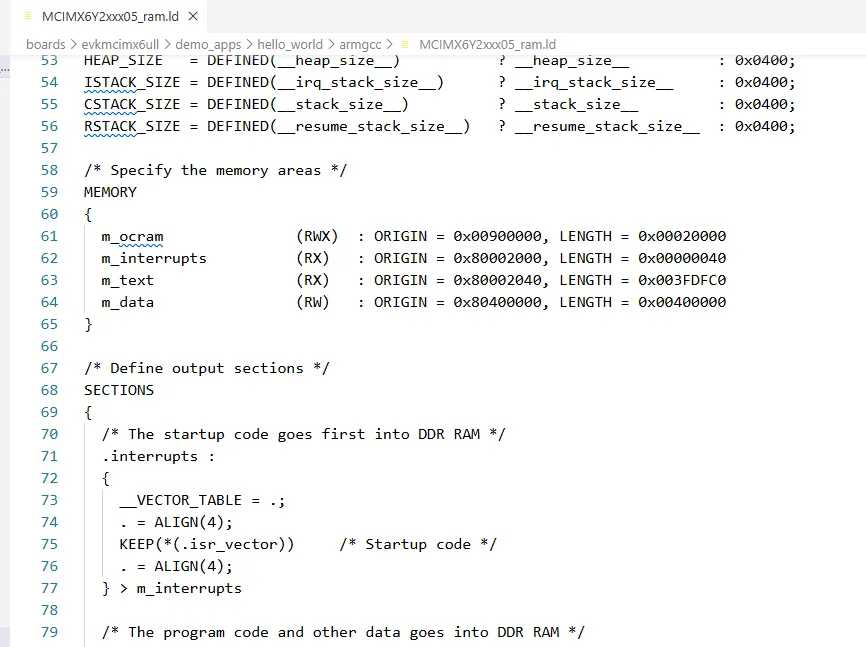

程序镜像地址0x80002000

.....

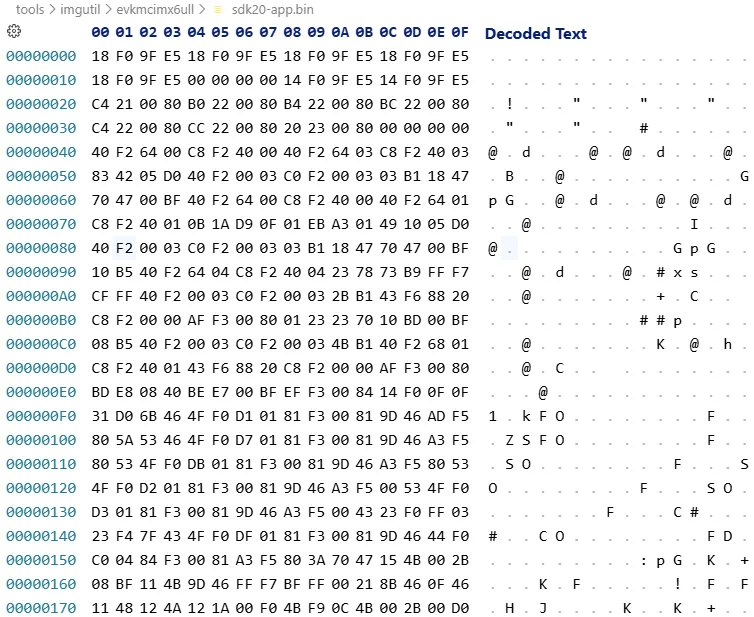

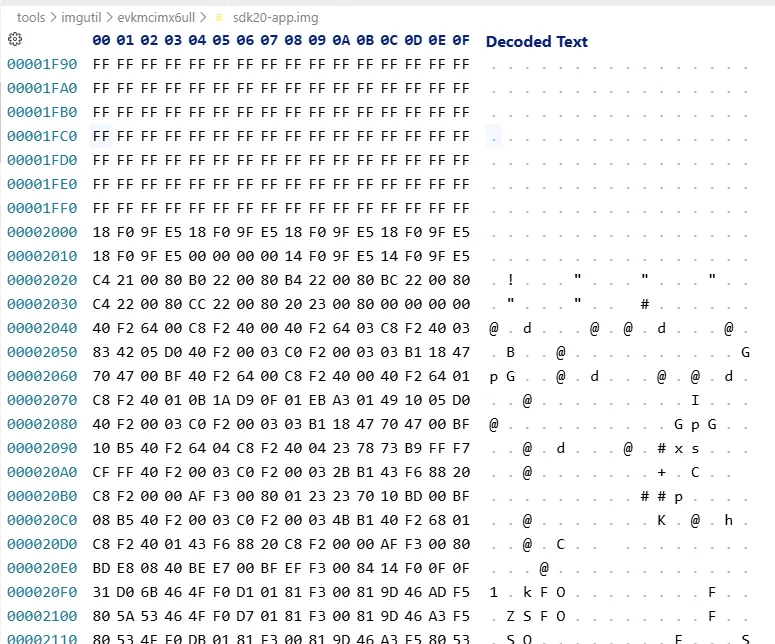

以16进制形式，打开文件sdk20-app.bin和sdk20-app.img

bin文件是程序文件开头是18F0...

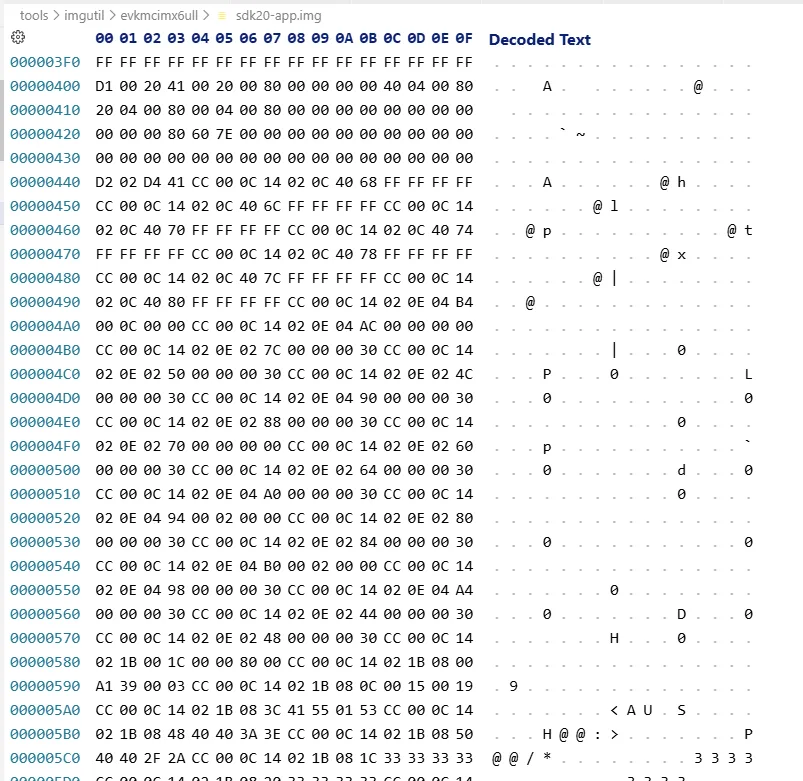

img文件前面1Kb全是FF，数据从0x400开始D1 00 20 41.....

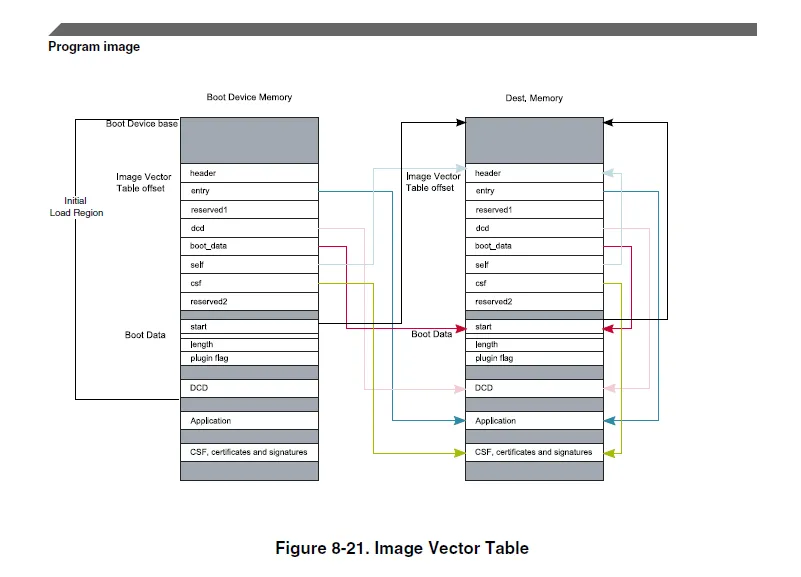

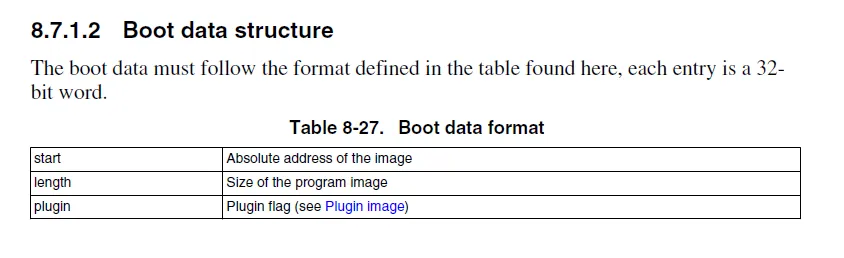

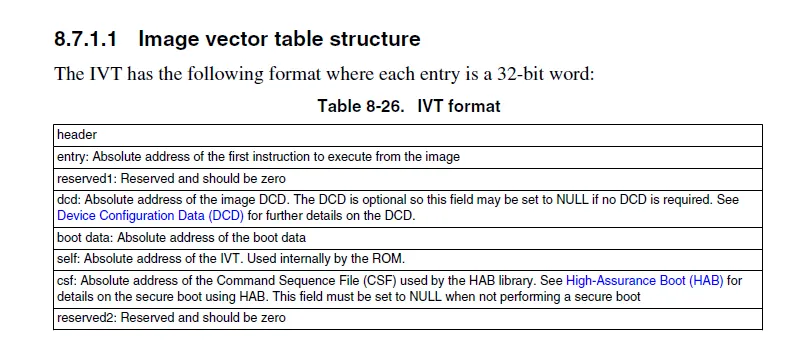

好了，再根据RM手册的IVT table结合img文件分析一下数据对应关系

以上就是img整个镜像的头部IVT 相关信息，

包含初始化时钟、配置DDR IO、配置DDR控制器、配置MMC控制器。

那这个到底怎么生成的呢？

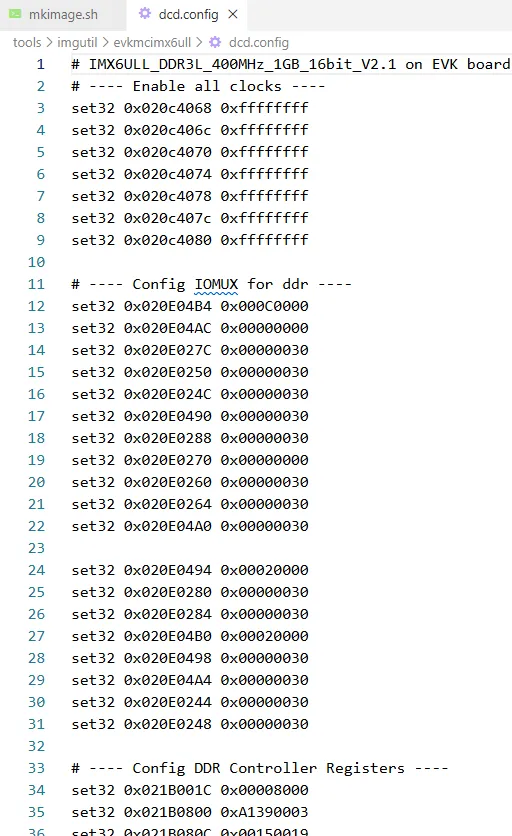

还记得dcd.config吗？内容如上图所示，描述了外设时钟、DDR IO口、DDR、MMC相关配置寄存器的配置信息。

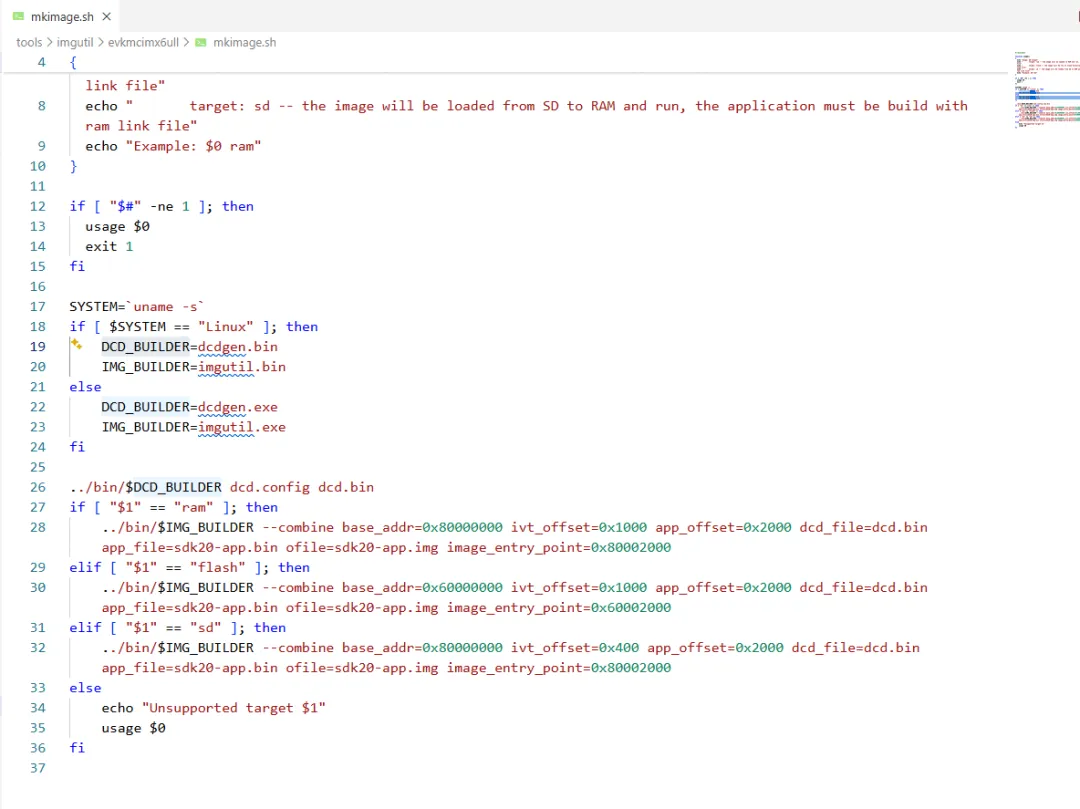

当mkimage脚本执行时，会通过dcdgen提取dcd.config文件来生成对应dcd配置信息，然后按照手册描述规则，把IVT+BootData+DCD一起并添加到程序头部，形成镜像文件。

通往i.MX6ULL内核世界的密钥已交予ROM Code老爷手中。

当IVT的第一个字节的电流震颤被ROM Code准确捕获——那扇厚重的城门开始缓缓打开。
