大家好，我是王鸽，从事嵌入式久了各种问题都遇到过，比如概率设备重启，死机等，尤其是极小的概率性问题，这种需要不断修改测试验证，如果没有找到问题那是相当头疼的。Linux系统中如果重启是看门狗引起，怎么知道？其实在 Linux 系统中，要判断系统复位是否由看门狗触发，核心思路是利用硬件 / 内核的 “复位原因记录机制” —— 看门狗复位后会留下专属 “痕迹”，我们只需读取这些痕迹即可定位原因。以下是从「硬件层→内核层→用户层」的完整排查方法，覆盖嵌入式 / 工业场景的主流方案：
一、核心原理：看门狗复位会留下 “复位原因标识”
几乎所有带硬件看门狗的 SOC（如 STM32、IMX6/8、RK3399、AM335x），都会在复位状态寄存器（Reset Status Register, RSR） 中记录复位原因：
- 看门狗复位：对应寄存器的
WDOG_RST位会置 1； - 其他复位：如上电复位（POR）、手动复位（RST 按键）、软件复位（
reboot）、掉电复位，对应不同的寄存器位。
Linux 的核心排查逻辑就是：读取该寄存器值 → 解析复位原因 → 记录 / 展示给用户。
二、方法 1：直接读取硬件复位状态寄存器（最准确）
这是嵌入式场景的 “终极方案”，直接从 SOC 硬件寄存器读取复位原因，不受软件层干扰。
步骤 1：找到 SOC 的复位状态寄存器信息
需查阅 SOC 的数据手册，找到 “复位原因寄存器” 的物理地址和位定义：
- 复位状态寄存器
SRC_SRSR1（物理地址0x020C4004），BIT2表示看门狗复位； - 复位状态寄存器
RCC_RSR（物理地址0x50000000），BIT3表示独立看门狗（IWDG）复位，BIT4表示窗口看门狗（WWDG）复位； - 复位状态寄存器
GRF_SOC_CON0（物理地址0xFF770000），BIT18表示看门狗复位。
步骤 2：在 Linux 中读取寄存器（2 种方式）
方式 A：驱动 / 内核模块读取（推荐，可自动化记录）
#include<linux/module.h>#include<linux/io.h>// 以IMX6ULL为例，替换为你的SOC寄存器地址和位定义#define RST_STATUS_REG 0x020C4004 // 复位状态寄存器物理地址#define WDOG_RST_BIT (1 << 2) // 看门狗复位标识位static void __iomem *rst_reg;staticint __init wdt_rst_check_init(void){ u32 rst_status; // 1. 映射物理寄存器到内核虚拟地址 rst_reg = ioremap(RST_STATUS_REG, 4); if (!rst_reg) { pr_err("ioremap failed\n"); return -ENOMEM; } // 2. 读取复位状态寄存器 rst_status = readl(rst_reg); pr_info("reset status register value: 0x%08x\n", rst_status); // 3. 解析是否为看门狗复位 if (rst_status & WDOG_RST_BIT) { pr_crit("SYSTEM RESET BY WATCHDOG!\n"); // 可选：将复位原因写入文件系统，供用户态读取 // echo "watchdog_reset" > /tmp/reset_reason } else { pr_info("reset reason: not watchdog (0x%08x)\n", rst_status); } // 4. 清除复位状态寄存器（部分SOC需手动清除，否则下次读取仍为旧值） writel(rst_status, rst_reg); // 写原值清除（不同SOC清除方式不同） iounmap(rst_reg); return 0;}staticvoid __exit wdt_rst_check_exit(void){ pr_info("module exit\n");}module_init(wdt_rst_check_init);module_exit(wdt_rst_check_exit);MODULE_LICENSE("GPL");
方式 B：用户态直接读取（调试用）
通过devmem命令读取物理寄存器（需 root，且内核开启CONFIG_DEVMEM）：
# 以IMX6ULL为例，读取复位状态寄存器devmem 0x020C4004 32# 输出示例：0x00000004 → 二进制第2位置1 → 看门狗复位# 输出0x00000001 → 上电复位（POR）
这个需要看数据手册了。
三、方法 2：利用 Linux 内核日志 / 设备树（简化方案）
1. 内核启动日志（dmesg）
多数 SOC 的 Linux 内核会在启动时解析复位原因，并打印到 dmesg 中：
# 查看内核启动日志中的复位原因dmesg | grep -i "reset\|watchdog\|wdt"
# 典型输出（看门狗复位）：# [ 0.000000] Reset cause: WDOG (Watchdog)# [ 0.000000] imx6ull-pinctrl 20e0000.iomuxc: reset cause: watchdog reset# 非看门狗复位输出：# [ 0.000000] Reset cause: POR (Power On Reset)# [ 0.000000] Reset cause: RST_BTN (External Reset)
2. 设备树适配（自动解析）
若 SOC 的驱动已适配复位原因解析，可直接读取设备树导出的节点：
# 查看复位原因（部分系统支持）cat /sys/devices/platform/soc/reset-cause# 输出：watchdog / por / reset_button 等
四、方法 3：软件层面标记（兜底方案）
若硬件寄存器无法读取（如无手册 / 驱动不支持），可通过 “文件标记” 间接判断：
1. 原理
- 系统正常启动时，创建一个 “正常启动标记文件”（如
/tmp/normal_boot）； - 看门狗复位是 “异常复位”，系统重启后不会执行正常启动流程，该文件不会被创建；
2. 实现（添加到开机自启脚本/etc/rc.local）
#!/bin/sh# 1. 检查是否为看门狗复位（无正常启动标记）if [ ! -f /tmp/normal_boot ]; then echo "WATCHDOG RESET DETECTED! $(date)" >> /var/log/wdt_reset.logelse rm -f /tmp/normal_boot # 清除旧标记fi
# 2. 创建正常启动标记（系统启动完成后执行）
# 3. 启动喂狗线程（可选）
五、关键注意点（避坑）
- 复位状态寄存器需及时清除多数 SOC 的复位状态寄存器是 “只读且置 1 后保持”，若不清除，下次读取会误判复位原因；
- 软件复位不会触发看门狗位通过
reboot/init 6重启系统，复位寄存器中看门狗位不会置 1，可区分 “主动重启” 和 “看门狗复位”； - 硬件看门狗 vs 软件看门狗软件看门狗复位本质是内核触发的软件重启，部分 SOC 不会标记为 “看门狗复位”，需结合日志判断；
- 多看门狗场景若系统有多个看门狗（如独立 WDT 芯片 + SOC 内置 WDT），需确认每个看门狗对应的复位寄存器位；
- 日志持久化将复位原因写入持久化存储（如 SD 卡 / Flash），避免重启后日志丢失（嵌入式系统
/tmp是内存文件系统，重启即失）。
总结
核心排查流程：
- 优先看
dmesg | grep reset → 快速定位； - 若日志无信息，用
devmem读取复位寄存器 → 精准判断；
实战举一个例子，针对RK3399平台，如果出现出现看门狗复位情况。
一、RK3399 复位原因核心硬件信息（必看）
RK3399 的复位原因由GRF（General Register Files）寄存器 记录，核心寄存器和位定义如下：
| | | |
|---|
| 0xFF770000 | | |
| | | |
| | | |
| | | reboot |
| 0xFF770070 | | |

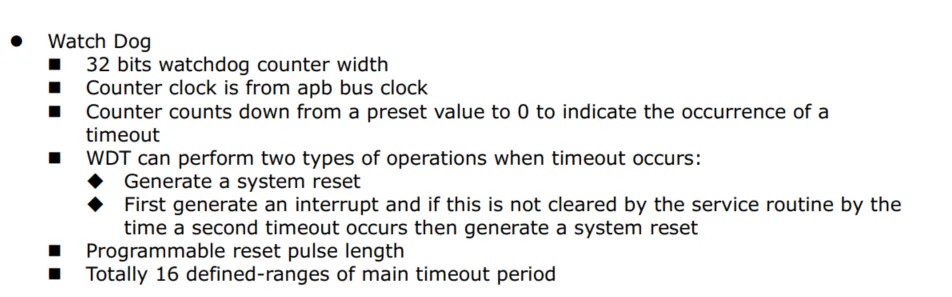

注：RK3399 有两个看门狗（WDT0/WDT1），默认使用 WDT1（地址0xFF1A0000），复位后都会置位 GRF_SOC_CON0 的 BIT18。
二、方法 1：直接读取硬件寄存器（精准判断，推荐生产环境）
1. 调试阶段：用devmem命令快速读取（root 权限）
# 1. 读取复位原因寄存器（GRF_SOC_CON0）devmem 0xFF770000 32# 2. 解析结果（重点看BIT18是否置1）：# 输出 0x00040000 → 二进制BIT18=1 → 看门狗复位# 输出 0x00000001 → BIT0=1 → 上电复位# 输出 0x00000002 → BIT1=1 → 外部按键复位# 输出 0x00000004 → BIT2=1 → 软件复位（reboot）# 3. （可选）读取看门狗使能状态（验证看门狗是否开启）devmem 0xFF770070 32# 输出 BIT0=1 → 看门狗已使能；BIT0=0 → 未使能
2. 代码层面：内核模块 / 应用层读取（自动化记录）
方式 A：内核模块（开机自动解析，推荐）
#include<linux/module.h>#include<linux/io.h>#include<linux/kernel.h>// RK3399 复位原因寄存器定义#define RK3399_GRF_BASE 0xFF770000#define RK3399_GRF_SOC_CON0 0x0000 // GRF_SOC_CON0 偏移#define RK3399_WDT_RST_BIT (1 << 18) // 看门狗复位位#define RK3399_POR_RST_BIT (1 << 0) // 上电复位位#define RK3399_EXT_RST_BIT (1 << 1) // 外部复位位#define RK3399_SOFT_RST_BIT (1 << 2) // 软件复位位static void __iomem *grf_base;staticint __init rk3399_reset_check_init(void){ u32 rst_status; // 1. 映射GRF寄存器到内核虚拟地址 grf_base = ioremap(RK3399_GRF_BASE, 0x1000); // 映射4KB空间 if (IS_ERR(grf_base)) { pr_err("ioremap GRF failed: %ld\n", PTR_ERR(grf_base)); return PTR_ERR(grf_base); } // 2. 读取复位状态寄存器 rst_status = readl(grf_base + RK3399_GRF_SOC_CON0); pr_info("RK3399 reset status: 0x%08x\n", rst_status); // 3. 解析复位原因 if (rst_status & RK3399_WDT_RST_BIT) { pr_crit("=== RK3399 RESET BY WATCHDOG ===\n"); // 可选：写入持久化存储（如/var/log/wdt_reset.log） // 注意：嵌入式系统需确保/var是持久化分区（非tmpfs） const char *log = "WDT_RESET " __DATE__ " " __TIME__ "\n"; struct file *fp = filp_open("/var/log/wdt_reset.log", O_WRONLY|O_APPEND|O_CREAT, 0644); if (fp && !IS_ERR(fp)) { kernel_write(fp, log, strlen(log), &fp->f_pos); filp_close(fp, NULL); } } else if (rst_status & RK3399_POR_RST_BIT) { pr_info("RK3399 reset reason: Power On Reset (POR)\n"); } else if (rst_status & RK3399_EXT_RST_BIT) { pr_info("RK3399 reset reason: External Reset Button\n"); } else if (rst_status & RK3399_SOFT_RST_BIT) { pr_info("RK3399 reset reason: Software Reset (reboot)\n"); } else { pr_info("RK3399 reset reason: Unknown (0x%08x)\n", rst_status); } // 4. 清除复位状态（RK3399需写掩码清除，避免下次误判） writel(rst_status, grf_base + RK3399_GRF_SOC_CON0); // 写原值清除 iounmap(grf_base); return 0;}staticvoid __exit rk3399_reset_check_exit(void){ pr_info("RK3399 reset check module exit\n");}module_init(rk3399_reset_check_init);module_exit(rk3399_reset_check_exit);MODULE_LICENSE("GPL");MODULE_DESCRIPTION("RK3399 Watchdog Reset Check Module");
方式 B：用户态 C 代码（调试用）
#include<stdio.h>#include<fcntl.h>#include<sys/mman.h>#include<unistd.h>#define GRF_BASE 0xFF770000#define GRF_SIZE 0x1000#define GRF_SOC_CON0 0x0000#define WDT_RST_BIT (1 << 18)intmain(){ int fd; void *grf_map; u32 *rst_reg; u32 rst_status; // 1. 打开/dev/mem（需root，内核开启CONFIG_DEVMEM） fd = open("/dev/mem", O_RDWR | O_SYNC); if (fd < 0) { perror("open /dev/mem failed"); return -1; } // 2. 映射GRF寄存器 grf_map = mmap(NULL, GRF_SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, fd, GRF_BASE); if (grf_map == MAP_FAILED) { perror("mmap failed"); close(fd); return -1; } // 3. 读取复位状态 rst_reg = (u32 *)(grf_map + GRF_SOC_CON0); rst_status = *rst_reg; printf("RK3399 reset status: 0x%08x\n", rst_status); // 4. 解析 if (rst_status & WDT_RST_BIT) { printf("=== RK3399 reset by WATCHDOG ===\n"); } else { printf("RK3399 reset not by watchdog\n"); } // 5. 释放资源 munmap(grf_map, GRF_SIZE); close(fd); return 0;}
编译运行：
gcc rk3399_wdt_check.c -o rk3399_wdt_check sudo ./rk3399_wdt_check
三、方法 2：读取 RK3399 内核启动日志（最简方案）
RK3399 的 Linux 内核（4.4+/5.10+）已内置复位原因解析，直接查看dmesg即可：
# 过滤复位相关日志dmesg | grep -i "reset\|wdt\|watchdog"# 看门狗复位典型输出：# [ 0.000000] Rockchip reset reason: watchdog reset# [ 0.000000] rk3399-grf ff770000.grf: reset reason: 0x40000 (WDT)# 非看门狗复位输出：# [ 0.000000] Rockchip reset reason: power on reset# [ 0.000000] Rockchip reset reason: external reset
四、方法 3：RK3399 设备树适配（自动导出复位原因）
若你的 RK3399 设备树已启用rockchip-reset-reason驱动，可直接读取系统节点：
# 查看复位原因（部分定制内核支持）cat /sys/devices/platform/ff770000.grf/reset_reason# 输出：watchdog / por / external / software
五、RK3399 看门狗复位排查关键注意点
- 寄存器清除时机RK3399 的 GRF_SOC_CON0 复位位是 “只读且锁存”，必须在读取后手动清除（写原值），否则下次重启仍会显示旧的复位原因；
- 看门狗硬件适配RK3399 的 WDT1（
0xFF1A0000）是系统看门狗，WDT0（0xFF1B0000）为备用，需确认驱动使用的是哪个看门狗； - 持久化日志RK3399 嵌入式系统默认
/var是 tmpfs（内存盘），需将复位日志写入/mnt/flash（Flash 分区）或 SD 卡，避免重启丢失； - 软件看门狗区别若使用内核
soft_wdt模块，复位后 GRF_SOC_CON0 的 WDT 位不会置 1，需结合dmesg | grep soft_wdt判断； - 内核配置依赖使用
devmem//dev/mem需内核开启CONFIG_DEVMEM=y，否则会提示权限拒绝。
好的关于看看门狗复位这块大概到这里。
谢谢阅读！
