Linux 内核可视化—需求分析

前言

内核作为一个承上启下的存在，对下有CPU架构、硬件电路、芯片IP等，对上有无穷无尽的应用，关系紧密的又有编译器，驱动等。

透彻理解内核的运作机制，对编码来说百利而无一害。但是如何理解透彻？从哪开始理解？加上Linux内核庞大代码量，频繁的更新，持续升级CPU架构等等，一直是个难题。当然，自己也遇到了同样的问题，结合此前的学习经验，认为代码的图示，或者现在称之为可视化，会对理解内核代码有一定帮助。

然后自己屁颠屁颠的赶紧去gitee、github、CSDN、知乎以及各种大模型包括Deepseek等平台，去查阅现有的可视化方法、代码和工具，发现都是丑陋、粗糙的令人发指。

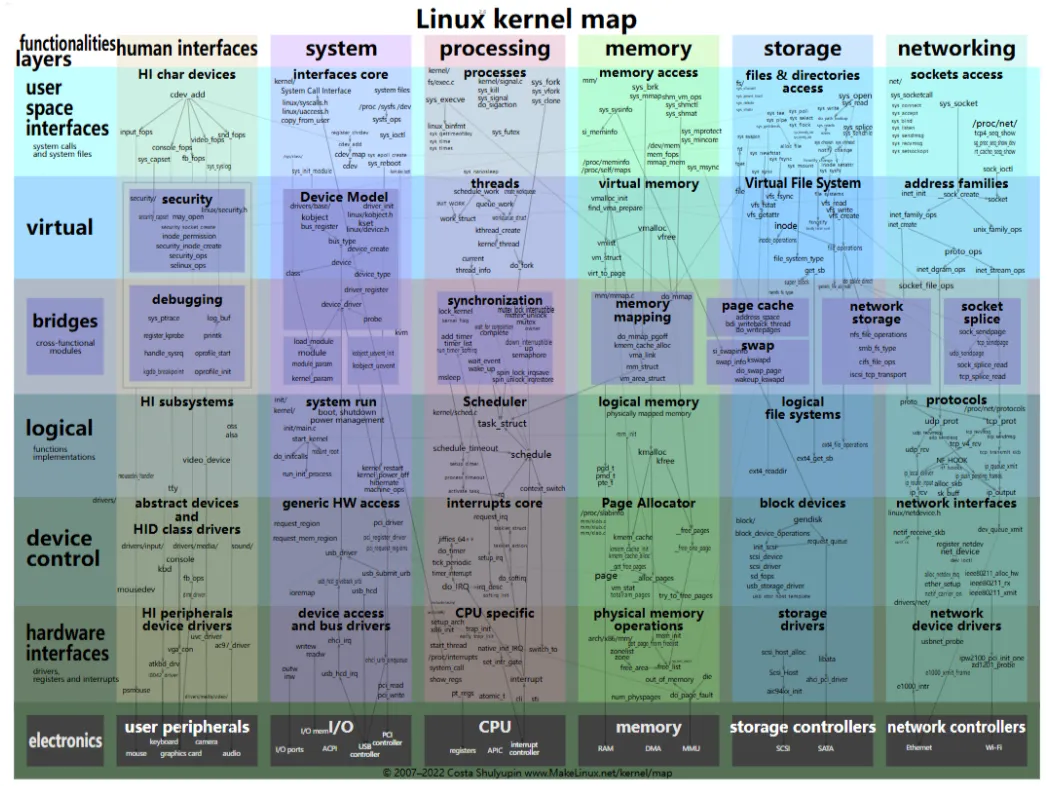

当前的可视化多数是一些函数调用栈，或者数据结构的包含定义关系，要么过于细节，要么人工绘制的过于宏观，而且过于老旧，没有跟上最新的内核改动。就像下面这种：

）

因此我们缺乏一个可以实时动态更新的基于最新的Linux内核代码实现可视化的工具。

目标

准确、优雅、直观、实时、自动的对最新的Linux内核实现可视化。

具体分为几方面：

1）纵向启动方面，从bootrom、SPL、U-Boot、Kernel、应用启动的顺序进行可视化，阐述具体逻辑；

2）横向包括独立模块的实现逻辑，各个模块之间的交互关系的可视化；

需求

1）需要具备自动分析代码逻辑的能力；

2）需要理解内核全局与细节的能力；

3）需要美观严谨的绘制能力，且可以在自动生成的基础之上，后期也可以人工强制干预生成的可视化结果；

4）反向倒逼自己理解内核；正向可以作为有趣的、感兴趣的事情去把玩去摸索。
