Linux 网络子系统源码剖析(一):总览与初始化

// include/linux/net.h
struct socket {
socket_state state;                // socket 状态
short type;                        // socket 类型（SOCK_STREAM/SOCK_DGRAM）
unsigned long flags;               // socket 标志
struct file *file;                 // 关联的文件对象
struct sock *sk;                   // 关联的传输层 sock
conststruct proto_ops *ops;       // 协议操作函数集
};

/*
 * 网络设备子系统初始化
 * 这个函数在内核启动早期被调用
 */
static int __init net_dev_init(void)
{
    int i, rc = -ENOMEM;
    // ========== 1. 初始化设备索引哈希表 ==========
    /*
     * 设备索引哈希表用于快速查找网络设备
     * 通过设备索引（ifindex）可以快速找到对应的 net_device
     */
    if (dev_proc_init())
        goto out;
    // ========== 2. 初始化 Netlink 接口 ==========
    /*
     * Netlink 是内核与用户空间通信的机制
     * 用于配置网络设备、路由等
     */
    if (netdev_kobject_init())
        goto out;
    // ========== 3. 初始化协议处理器链表 ==========
    /*
     * 每种协议（IP、ARP 等）都有一个处理器
     * 这里初始化协议处理器链表
     */
    INIT_LIST_HEAD(&ptype_all);
    for (i = 0; i < PTYPE_HASH_SIZE; i++)
        INIT_LIST_HEAD(&ptype_base[i]);
    // ========== 4. 初始化 NAPI 相关 ==========
    /*
     * NAPI（New API）是高效的数据包接收机制
     * 为每个 CPU 初始化 NAPI 相关的数据结构
     */
    for_each_possible_cpu(i) {
        struct softnet_data *sd = &per_cpu(softnet_data, i);
        // 初始化输入队列
        skb_queue_head_init(&sd->input_pkt_queue);
        skb_queue_head_init(&sd->process_queue);
        // 初始化 NAPI 链表
        INIT_LIST_HEAD(&sd->poll_list);
        // 初始化输出队列
        sd->output_queue = NULL;
        sd->output_queue_tailp = &sd->output_queue;
        // 初始化 RPS（Receive Packet Steering）
#ifdef CONFIG_RPS
        sd->csd.func = rps_trigger_softirq;
        sd->csd.info = sd;
        sd->cpu = i;
#endif
        // 初始化反压机制
        sd->backlog.poll = process_backlog;
        sd->backlog.weight = weight_p;
    }
    // ========== 5. 注册网络软中断 ==========
    /*
     * 网络数据包的接收和发送通过软中断处理
     * NET_TX_SOFTIRQ: 发送软中断
     * NET_RX_SOFTIRQ: 接收软中断
     */
    open_softirq(NET_TX_SOFTIRQ, net_tx_action);
    open_softirq(NET_RX_SOFTIRQ, net_rx_action);
    // ========== 6. 注册 CPU 热插拔通知 ==========
    /*
     * 当 CPU 热插拔时，需要迁移网络相关的数据结构
     */
    rc = cpuhp_setup_state_nocalls(CPUHP_NET_DEV_DEAD, "net/dev:dead",
                                    NULL, dev_cpu_dead);
    WARN_ON(rc < 0);
    rc = 0;
out:
    return rc;
}
// 使用 subsys_initcall 宏注册初始化函数
// 这确保它在内核启动的 subsys 阶段被调用
subsys_initcall(net_dev_init);

关键点解析：

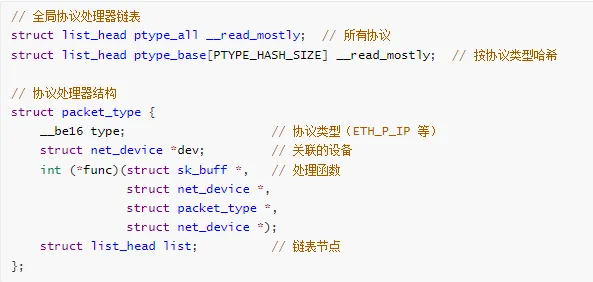

1. 协议处理器链表

1. softnet_data - 每 CPU 的网络数据

// 每个 CPU 都有一个 softnet_data 实例
struct softnet_data {
    struct sk_buff_head input_pkt_queue;   // 输入队列
    struct sk_buff_head process_queue;     // 处理队列
    struct list_head poll_list;            // NAPI 轮询链表
    struct sk_buff *output_queue;          // 输出队列
    struct napi_struct backlog;            // 反压 NAPI
#ifdef CONFIG_RPS
    struct softnet_data *rps_ipi_list;     // RPS IPI 链表
    struct call_single_data csd;           // 跨 CPU 调用
#endif
};

2. inet_init() - TCP/IP 协议栈初始化

这是 TCP/IP 协议栈的初始化函数，在 fs_initcall 阶段执行。

源码位置：net/ipv4/af_inet.c

协议注册详解：

// TCP 协议定义
struct prototcp_prot = {
    .name="TCP",
    .owner=THIS_MODULE,
    .close=tcp_close,
    .connect=tcp_v4_connect,
    .disconnect=tcp_disconnect,
    .accept=inet_csk_accept,
    .ioctl=tcp_ioctl,
    .init=tcp_v4_init_sock,
    .destroy=tcp_v4_destroy_sock,
    .shutdown=tcp_shutdown,
    .setsockopt=tcp_setsockopt,
    .getsockopt=tcp_getsockopt,
    .sendmsg=tcp_sendmsg,
    .recvmsg=tcp_recvmsg,
    .backlog_rcv=tcp_v4_do_rcv,
    .hash=inet_hash,
    .unhash=inet_unhash,
    .get_port=inet_csk_get_port,
// ... 更多操作函数
};
// INET 协议族操作
static const struct net_proto_family inet_family_ops= {
    .family=PF_INET,
    .create=inet_create,  // 创建 socket 的函数
    .owner=THIS_MODULE,
};
// INET 协议切换表
statics truct inet_protos winetsw_array[] = {
    {
        .type=SOCK_STREAM,
        .protocol=IPPROTO_TCP,
        .prot=&tcp_prot,
        .ops=&inet_stream_ops,
        .flags=INET_PROTOSW_PERMANENT|INET_PROTOSW_ICSK,
    },
    {
        .type=SOCK_DGRAM,
        .protocol=IPPROTO_UDP,
        .prot=&udp_prot,
        .ops=&inet_dgram_ops,
        .flags=INET_PROTOSW_PERMANENT,
    },
    {
        .type=SOCK_RAW,
        .protocol=IPPROTO_IP,
        .prot=&raw_prot,
        .ops=&inet_sockraw_ops,
        .flags=INET_PROTOSW_REUSE,
    }
};

3. 协议栈注册机制

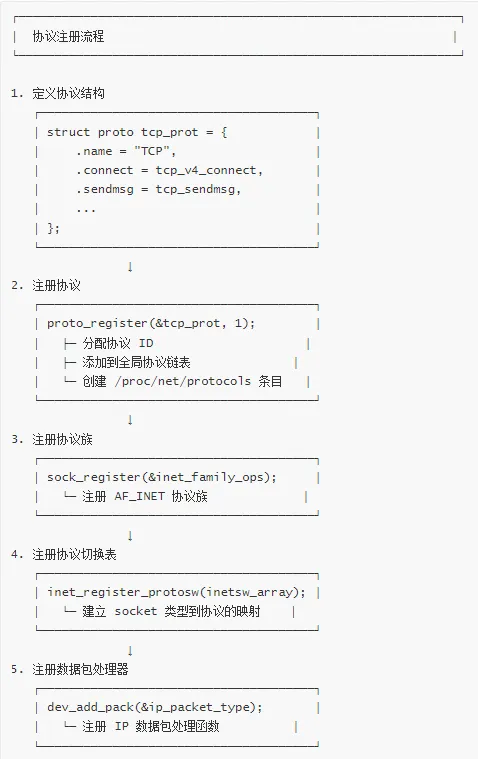

协议注册流程

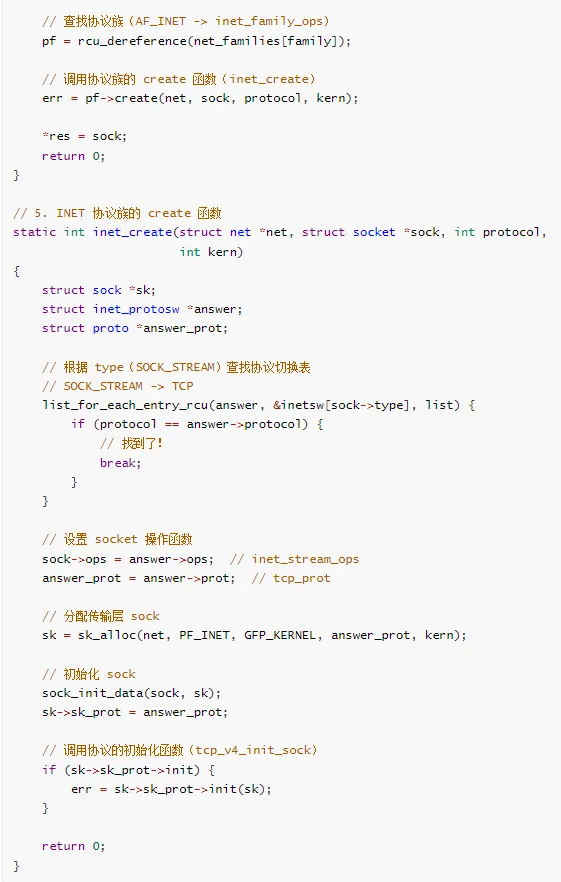

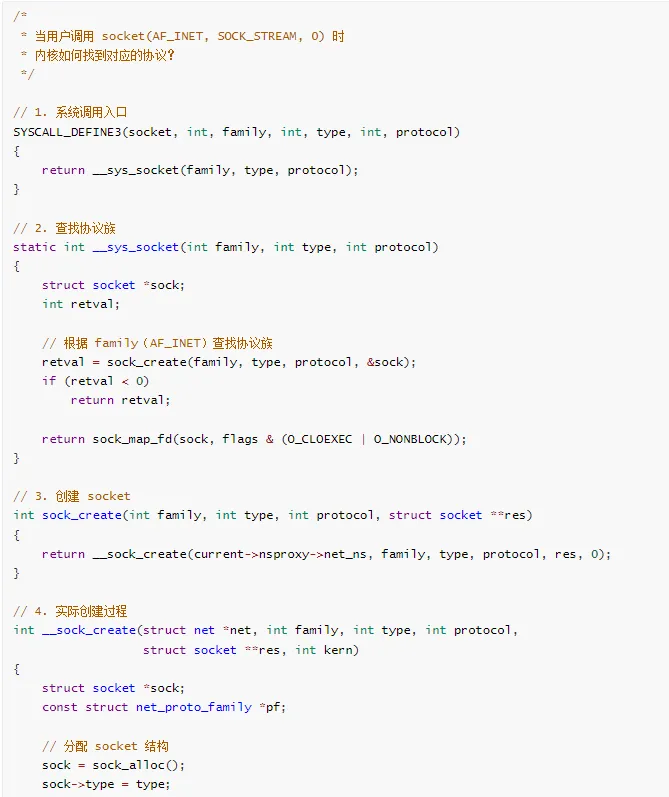

协议查找机制

查找流程图：

socket(AF_INET, SOCK_STREAM, 0)
        ↓
查找协议族：net_families[AF_INET]
        ↓
    inet_family_ops
        ↓
调用 inet_create()
        ↓
查找协议切换表：inetsw[SOCK_STREAM]
        ↓
找到 TCP 协议：
    • ops = inet_stream_ops
    • prot = tcp_prot
        ↓
分配 sock 并初始化
        ↓
返回 socket 文件描述符

🔧 网络设备注册流程

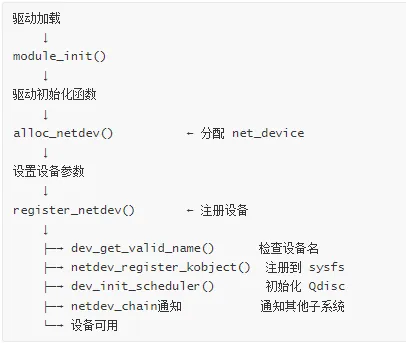

设备注册时序

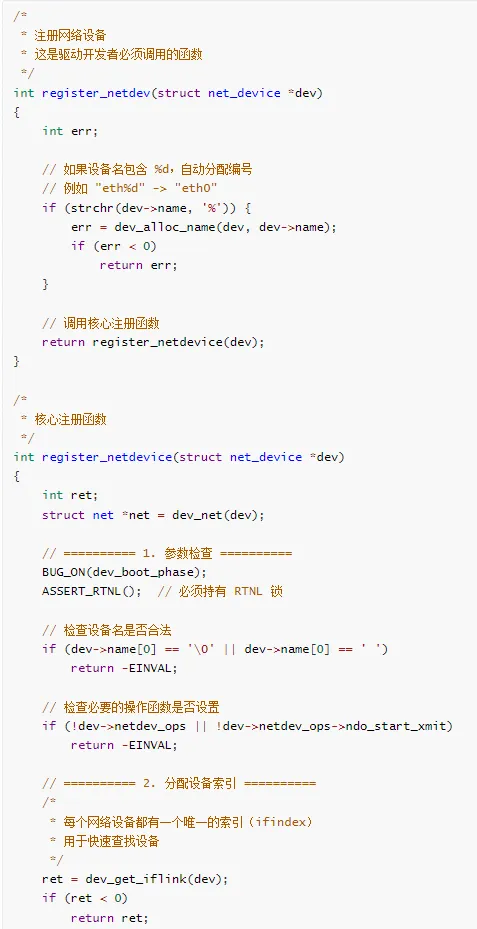

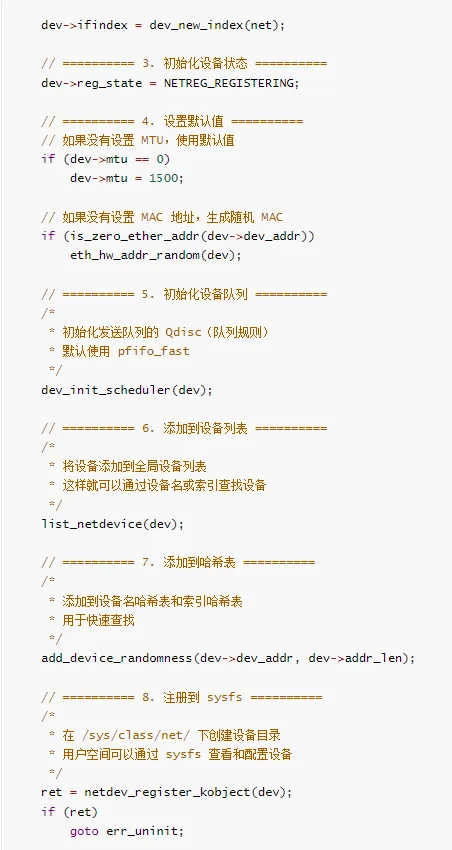

设备注册源码分析

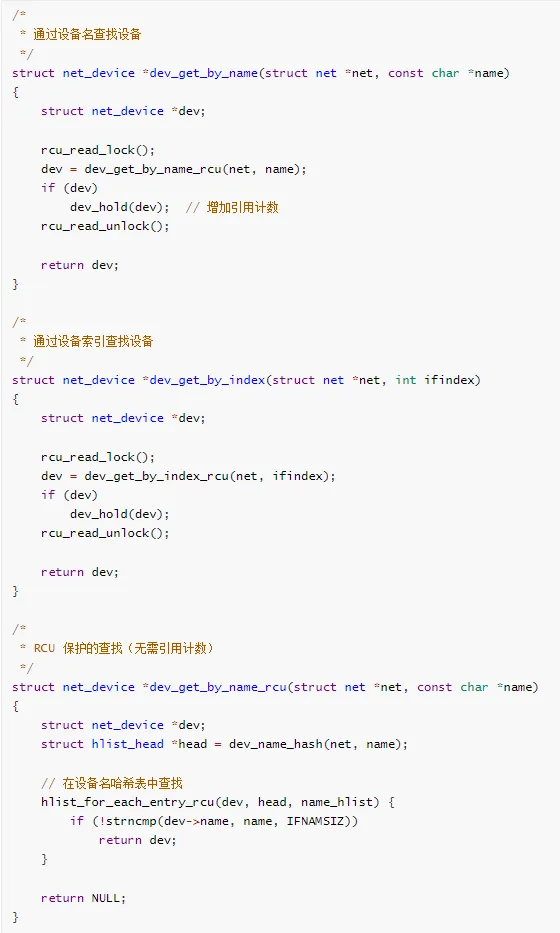

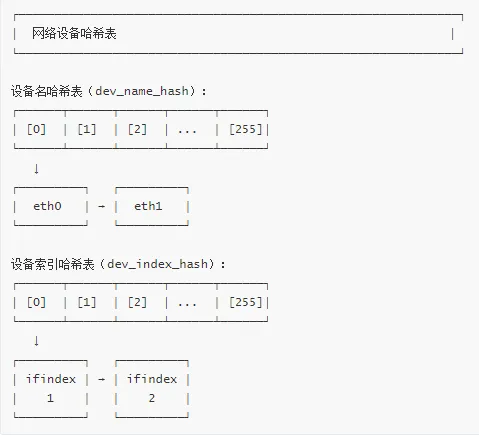

设备查找机制

设备哈希表结构：

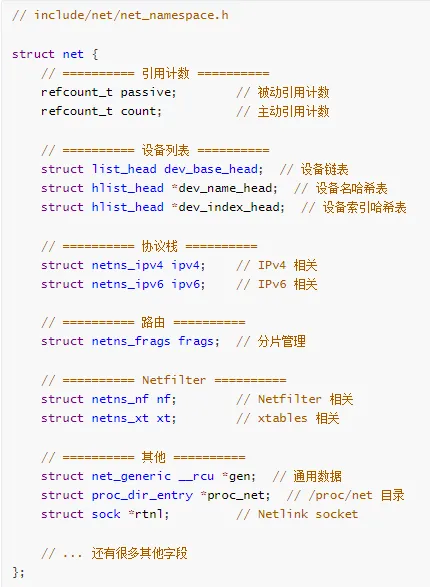

🌍 网络命名空间

命名空间概念

网络命名空间（Network Namespace）提供了网络资源的隔离，是容器技术的基础。

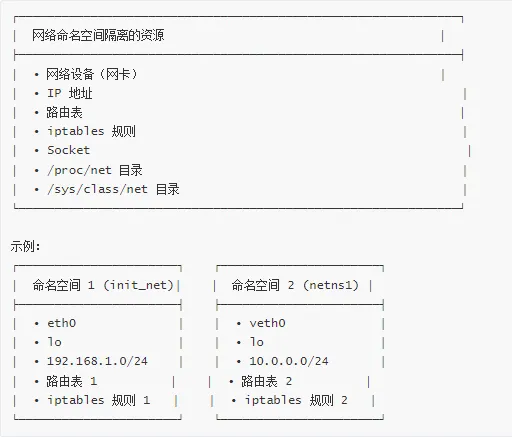

命名空间隔离

📊 实战案例

案例 1：查看网络子系统初始化日志

# 查看内核启动日志中的网络初始化信息
dmesg | grep-E"net|eth|TCP|UDP"
# 输出示例
[    0.123456] NET: Registered protocol family 16
[    0.234567] NET: Registered protocol family 2# AF_INET
[    0.345678] TCP established hash table entries: 32768
[    0.456789] TCP bind hash table entries: 32768
[    0.567890] TCP: Hash tables configured
[    0.678901] UDP hash table entries: 2048
[    1.234567] eth0: registered as netdev

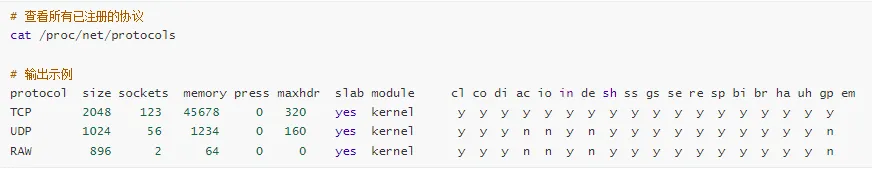

案例 2：查看已注册的协议

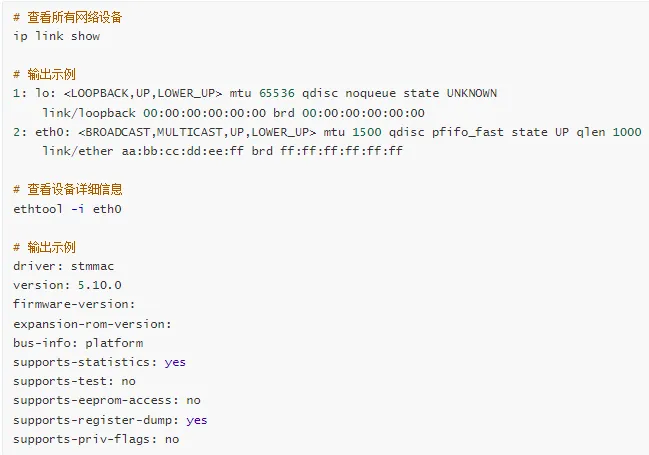

案例 3：查看网络设备信息

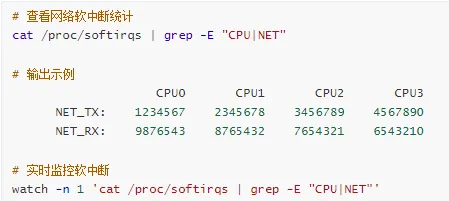

案例 4：查看软中断统计

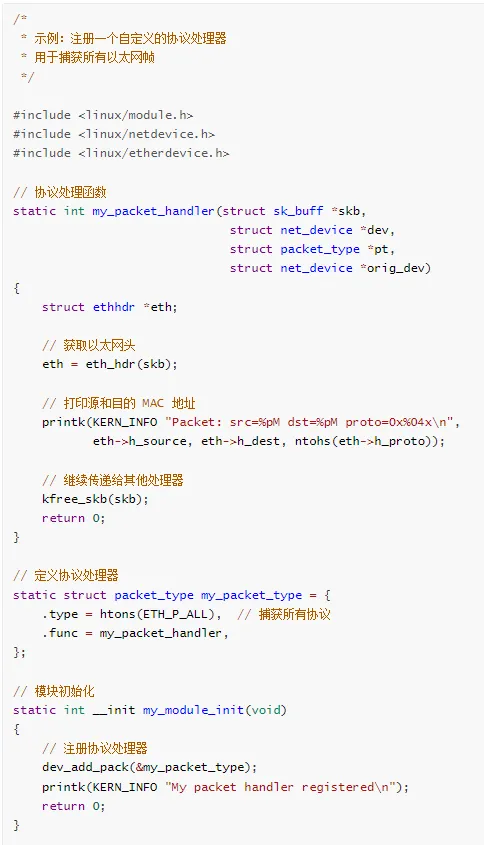

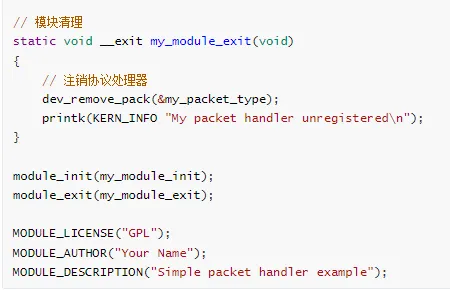

案例 5：编写简单的协议处理器

📚 总结

核心要点回顾

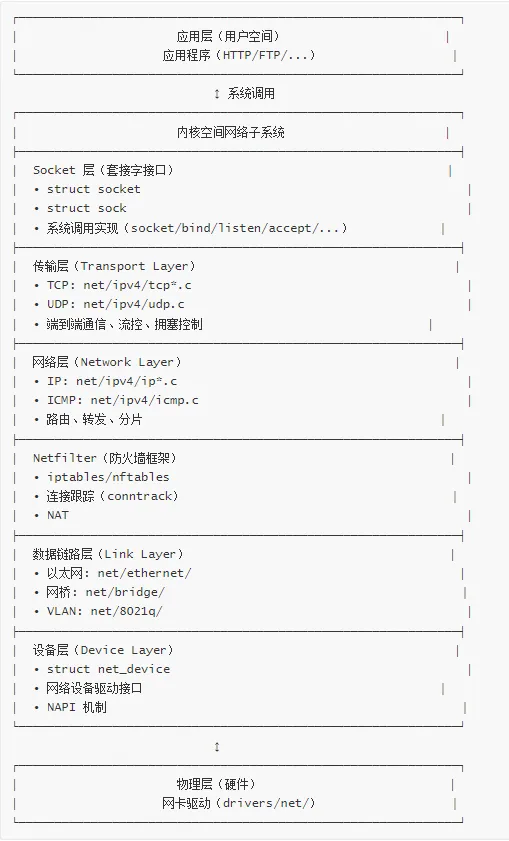

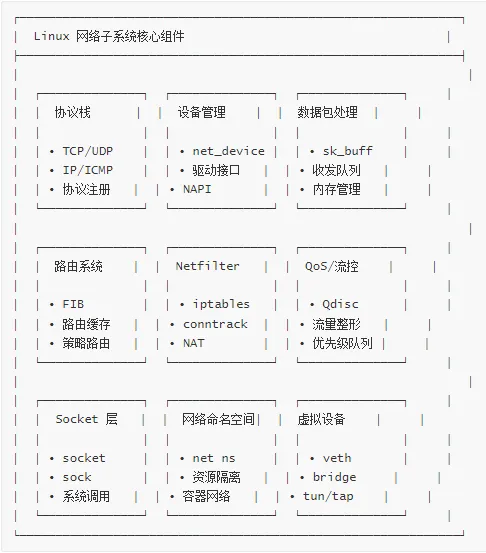

1. 分层架构

• Linux 网络子系统采用分层设计

• 从应用层到物理层，职责清晰

• 各层通过标准接口通信

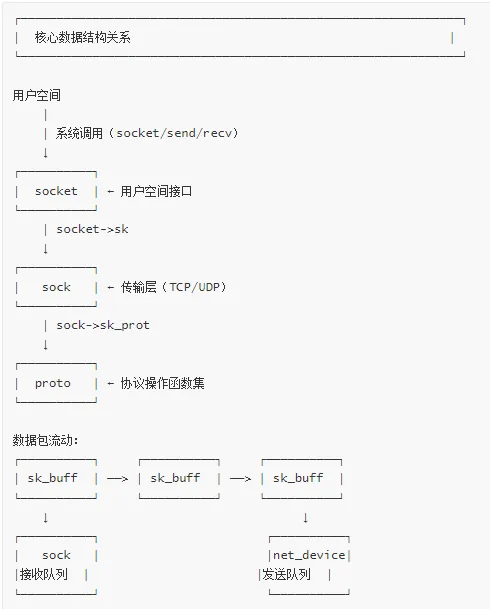

2. 核心数据结构

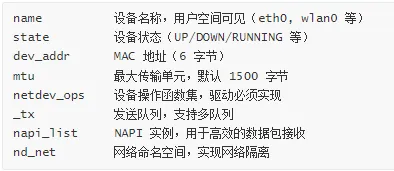

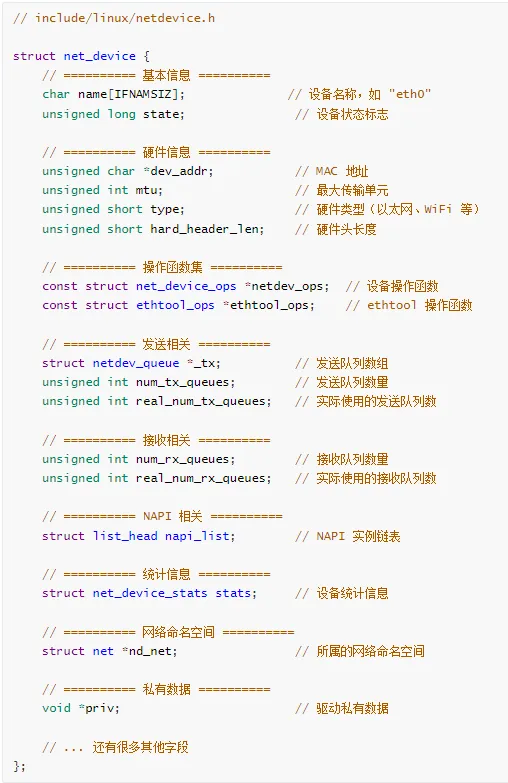

• net_device：网络设备

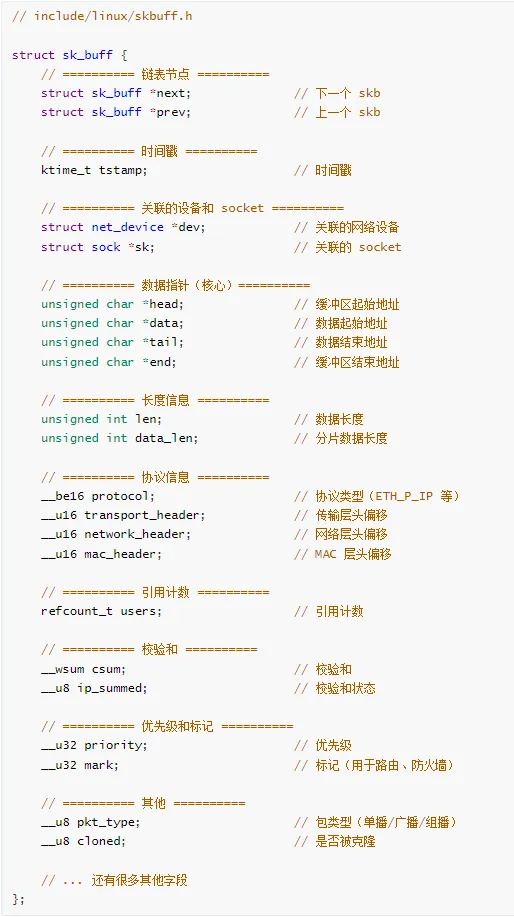

• sk_buff：数据包缓冲区

• socket：用户空间接口

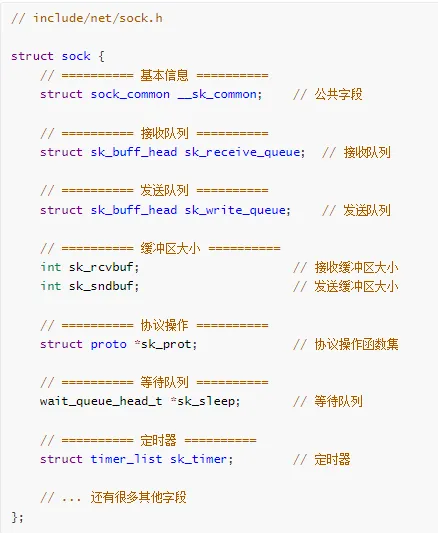

• sock：传输层套接字

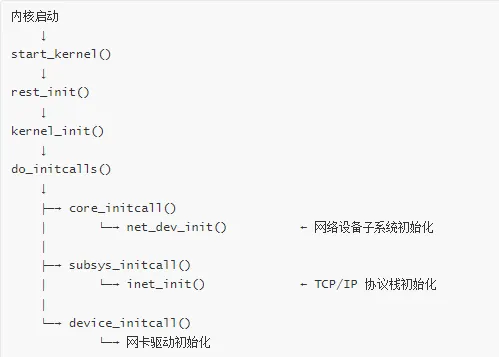

3. 初始化流程

• net_dev_init()：设备子系统初始化

• inet_init()：TCP/IP 协议栈初始化

• 协议注册：建立协议到处理函数的映射

4. 设备注册

• alloc_netdev()：分配设备

• register_netdev()：注册设备

• 设备通过哈希表快速查找

5. 网络命名空间

• 提供网络资源隔离

• 容器技术的基础

• 每个命名空间有独立的网络栈

常见问题 FAQ

Q1：为什么需要 sk_buff？A：sk_buff 提供了统一的数据包表示，支持高效的内存管理、零拷贝、分片等特性。

Q2：NAPI 是什么？A：NAPI（New API）是一种高效的数据包接收机制，通过轮询减少中断开销。

Q3：如何查看网络设备的驱动？A：使用 ethtool -i <interface> 命令。

Q4：网络命名空间有什么用？A：提供网络资源隔离，是 Docker、Kubernetes 等容器技术的基础。

Q5：如何调试网络子系统？A：可以使用 printk、ftrace、eBPF、tcpdump 等工具。

下篇预告

在下一篇《sk_buff 深度解析》中，我们将深入探讨：

• sk_buff 的内存布局和管理

• sk_buff 的生命周期

• 数据操作函数的实现

• 分片、克隆、线性化等高级特性

• 性能优化技巧

📖 参考资料

源码位置

内核文档

• Linux Networking Documentation

• Network Devices

• sk_buff

推荐阅读

• 《Understanding Linux Network Internals》by Christian Benvenuti

• 《Linux Kernel Networking》by Rami Rosen

• 《TCP/IP Illustrated, Volume 2》by Gary R. Wright

在线资源

• LWN.net - Networking

• Kernel Newbies - Networking

• Linux Network Stack

作者：肇中系列：Linux 网络子系统源码剖析

网络子系统是 Linux 内核最复杂的子系统之一，但只要掌握了核心概念和数据结构，就能逐步深入理解其实现细节。
