基于Python的ABAQUS二次开发船用柴油机曲轴参数化建模与疲劳寿命数值模拟研究

在船舶动力系统中，柴油机曲轴是承受高温、高压和循环载荷的核心部件，其疲劳寿命直接关系到航行安全。传统设计方法依赖手工迭代建模，效率低下，而数值模拟技术通过计算机仿真可快速预测疲劳行为，大幅提升设计可靠性。本文将结合一篇最新研究，介绍基于Python的船用柴油机曲轴参数化建模程序开发，以及疲劳寿命的数值模拟与实验验证。

【注意！！！】

擅长ABAQUS/LS-DYNA模拟（直接扫二维码），主要是代做（调试 代做）和会议指导（辅导），不卖案列，专业在线，喜欢挑战高难度，欢迎咨询，不怕打扰

引言：曲轴疲劳问题与数值模拟的意义

船用柴油机曲轴在长期运行中受到复杂载荷作用，容易出现疲劳裂纹，导致机械故障。据统计，曲轴疲劳失效是柴油机常见问题之一，传统设计方法通过物理试验验证，耗时耗力。数值模拟技术，如有限元分析（FEA），可在设计阶段预测应力分布和疲劳寿命，节省成本。本研究以某型L6船用柴油机曲轴为例，开发参数化建模程序，实现从建模到疲劳分析的全流程自动化，为工程优化提供支持。

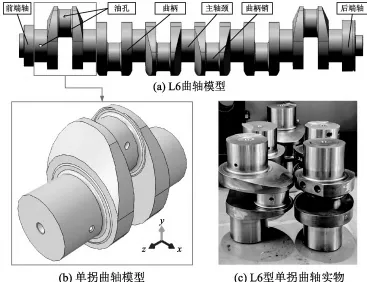

如图1所示，L6型曲轴由6个曲拐组成，结构复杂。研究截取单拐模型进行简化分析，材质为34CrNi3MoA钢，这种高强钢在高温下仍保持良好性能，但疲劳寿命需精确评估。参数化建模通过将几何尺寸转化为可变参数，大幅提升了仿真效率。

参数化建模程序开发：基于Python的ABAQUS二次开发

针对曲轴建模繁琐的问题，研究团队基于Python语言开发了ABAQUS二次开发插件。该插件集成了参数化建模、材料属性赋值、网格生成和弯曲分析功能，用户只需输入关键尺寸，即可自动生成模型并完成仿真。二次开发流程包括内核代码、对话框脚本和注册脚本三部分：内核代码负责几何建模和载荷定义；对话框脚本创建用户界面；注册脚本确保插件在ABAQUS中自动加载。

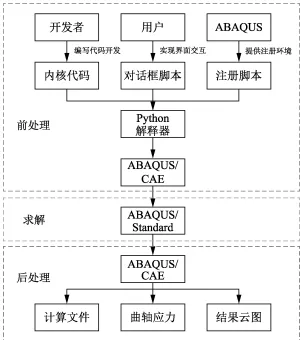

图2展示了二次开发的整体流程，从代码编写到界面集成，实现了“一键式”建模。例如，主轴颈建模通过Python脚本定义圆孔和拉伸操作，代码简洁高效。插件界面支持输入主轴颈直径、曲柄销长度等参数（图3），使建模时间从数小时缩短至分钟级。

这种参数化方法不仅适用于曲轴，还可扩展至其他复杂部件，体现了数值模拟在定制化设计中的优势。

弯曲应力数值模拟：从材料属性到应力分析

在数值模拟中，材料属性的准确性至关重要。研究通过准静态拉伸试验获取34CrNi3MoA钢的力学参数（表1），包括弹性模量210 GPa和屈服强度950 MPa。基于名义应力法，计算曲轴在服役工况下的弯矩载荷。名义弯矩公式考虑气缸压力和几何尺寸，计算结果为515 N·m，模拟了曲轴的实际受力。

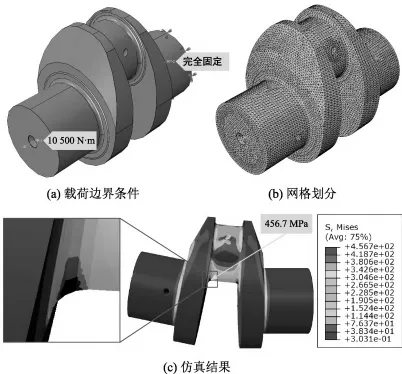

有限元分析采用静力通用分析步，在ABAQUS中施加边界条件：固定主轴颈一侧，另一侧施加载荷。仿真在高性能服务器上运行，仅需20分钟即可完成应力计算。图4展示了弯曲应力分布云图，可见应力集中出现在曲柄销过渡圆角处，最大应力达456.7 MPa，这区域是疲劳裂纹的易发点。

应力结果表明，曲轴设计需优化圆角半径以降低应力集中，数值模拟为此提供了量化依据。

疲劳寿命预测：S-N曲线与FE-SAFE仿真

疲劳寿命预测采用应力-寿命（S-N）法。研究通过疲劳试验拟合34CrNi3MoA钢的S-N曲线（图5a），方程基于最小二乘法，拟合度高达0.94，确保可靠性。将弯曲应力结果导入FE-SAFE软件，设置对称循环载荷（应力比-1），模拟曲轴在高周疲劳下的行为。

仿真结果显示，曲轴最低疲劳寿命为7.87×10^6次（图5b），位于曲柄销圆角处，未达到无限寿命标准10^7次。这表明当前结构存在不足，需通过参数化调整进行优化。

实验验证与误差分析：弯曲疲劳试验平台

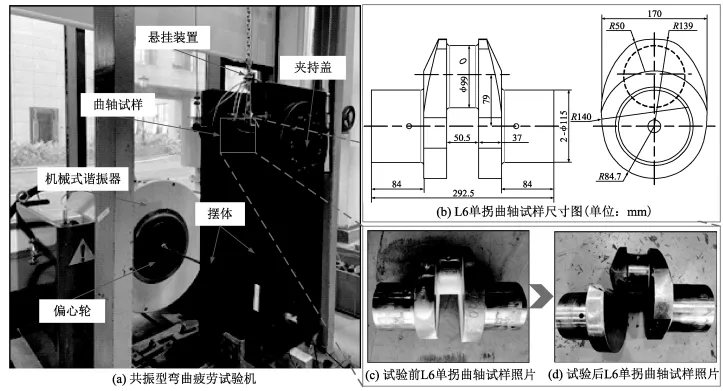

为验证数值模拟结果，研究搭建了共振型弯曲疲劳试验机（图6a），对单拐曲轴试样（图6b）进行测试。试验频率85Hz，模拟实际工况，直至试样断裂或循环达10^7次。实验结果给出疲劳寿命为8.38×10^6次，与仿真结果对比误差仅6.48%，在工程可接受范围内。

误差可能源于模型简化或试验波动，但整体验证了数值模拟的有效性。图6c和6d展示了试验前后曲轴状态，直观呈现疲劳破坏位置。

结论与展望

本研究表明，基于Python的参数化建模程序显著提升了船用柴油机曲轴的设计效率，数值模拟与实验结合，为疲劳寿命评估提供了可靠手段。未来，可进一步优化插件功能，集成多物理场分析，推动智能制造发展。
