《码上仿真:Abaqus Python API》Vol.8 SmoothingAssignment 给你的网格涂上“磨皮粉底”

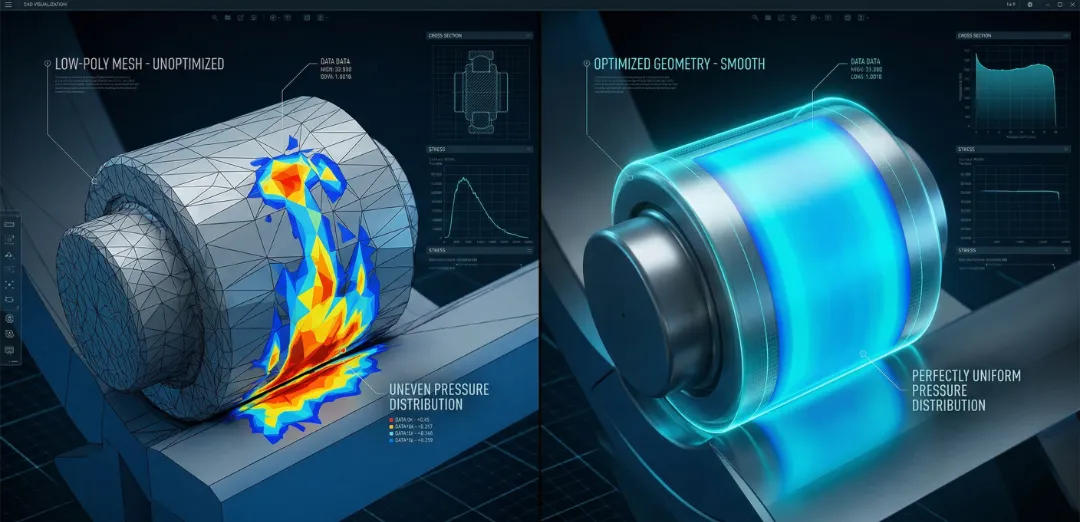

在有限元的世界里，"所见非所得"。你在 CAD 里画的是完美的圆弧，但在计算引擎眼里，它只是一堆平直的单元刻面（Facets）。这种"几何失真"是接触分析中的头号杀手：它会产生虚假的压力波动，甚至让接触算法在棱角处"卡死"。

为了不增加网格密度（那太费算力了！），Abaqus 提供了一个黑科技：表面平滑（Surface Smoothing）。通过 Python API，我们可以给这些棱角分明的表面涂上一层"数字粉底"，让它们在接触计算时恢复原有的丝滑曲线。

为什么需要表面平滑？

在有限元分析中，几何模型和网格模型之间存在本质差异：

这种离散化带来的问题在接触分析中尤为突出：

表面平滑的本质是在接触计算时，用数学公式"欺骗"求解器，让它"以为"表面是光滑的，而不是棱角分明的。这是一种"算法层面的几何修复"。

这意味着：

根据官方脚本指南，SmoothingAssignment 对象并不需要你手动去 Create，它静静地躺在 Interaction 对象的属性库里，等着你去 append（追加）或 change（修改）。

适用对象： 圆柱体、圆锥体、回转面。

这就是给你的模型装上了一个虚拟的"车床"。它会告诉接触算法："别看这儿是一排直线，其实它是一个完美的圆周。"对于模拟轴承转动、活塞滑动，这是必选滤镜。

实战案例：轴承滚子接触分析

from abaqus import *from abaqusConstants import *def setup_bearing_smoothing(model_name):    """    为轴承接触设置 REVOLUTION 平滑    场景：圆柱滚子轴承，内外圈和滚子都是旋转体    """    model = mdb.models[model_name]    # 获取通用接触对象    gnl_contact = model.interactions['Bearing_General_Contact']    # 为旋转体分配平滑（假设几何已对齐 Z 轴）    gnl_contact.smoothingAssignments.appendInStep(        stepName='Loading-Step',        assignments=(            ('Inner-Race-Surface', REVOLUTION),  # 默认绕 Z 轴平滑            ('Outer-Race-Surface', REVOLUTION),             ('Roller-Surface', REVOLUTION),        )    )    print("轴承旋转体平滑已设置")    print("  - 内圈：REVOLUTION")    print("  - 外圈：REVOLUTION")    print("  - 滚子：REVOLUTION")# 使用示例setup_bearing_smoothing('Bearing-Model')

REVOLUTION 的注意事项：

1. 旋转轴方向：确保几何的旋转轴与 Abaqus 的坐标系一致

2. 母线定义：复杂的回转面可能需要分段定义

3. 端面处理：旋转体的端面（垂直于轴的面）不适合 REVOLUTION

4. 组合使用：可以与其他平滑类型组合使用

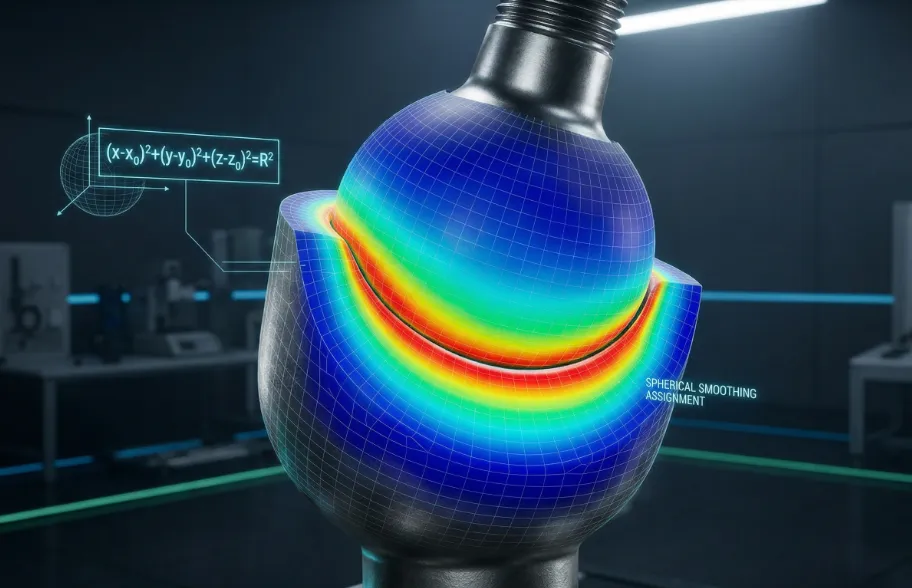

适用对象： 球头、球窝、万向节。

无论你的网格画得多么像"我的世界（Minecraft）"，只要贴上 SPHERICAL 标签，它在接触瞬间就会变成一颗圆滑的珍珠。

实战案例：球铰关节接触分析

def setup_ball_joint_smoothing(model_name):    """    为球铰关节设置 SPHERICAL 平滑    场景：汽车悬挂系统的球铰关节    """    model = mdb.models[model_name]    # 获取通用接触对象    gnl_contact = model.interactions['Joint_General_Contact']    # 为球头和球窝分配 SPHERICAL 平滑    gnl_contact.smoothingAssignments.appendInStep(        stepName='Motion-Step',        assignments=(            ('Ball-Head-Surface', SPHERICAL),     # 球头            ('Ball-Socket-Surface', SPHERICAL),   # 球窝        )    )    print("球铰关节平滑已设置")    print("  - 球头：SPHERICAL")    print("  - 球窝：SPHERICAL")# 使用示例setup_ball_joint_smoothing('Suspension-Model')

SPHERICAL 的特殊应用：

除了标准的球面，SPHERICAL 还可以用于：

• 局部球面：任何近似球面的区域

• 多球拟合：复杂曲面可以用多个球面分段拟合

• 球冠/球缺：不完整的球面区域

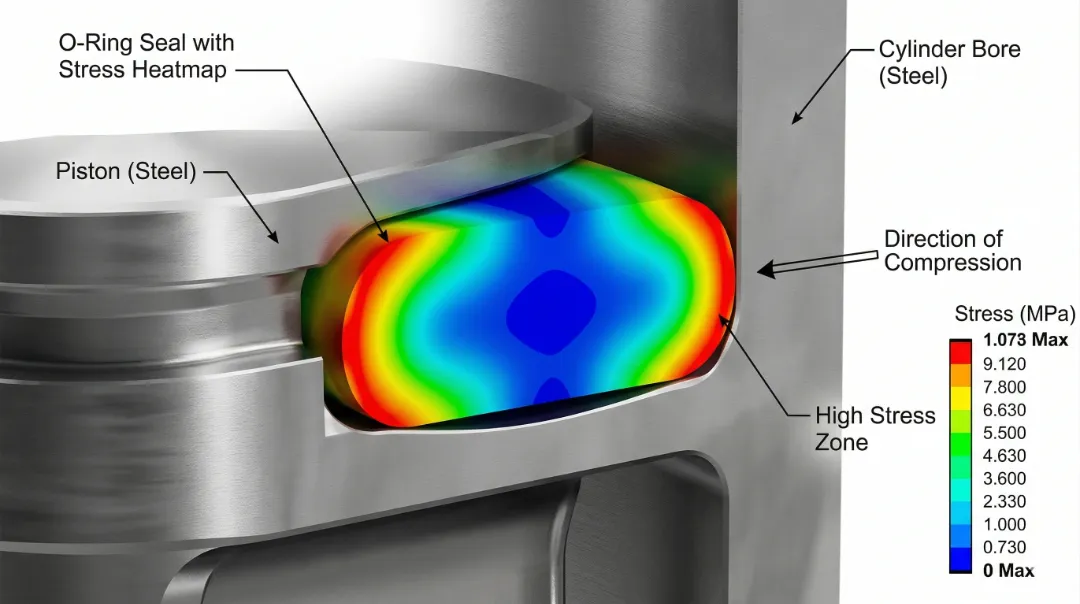

适用对象： 密封圈（O-Ring）、轮胎内胎。

这种滤镜最复杂，因为它要同时照顾两个方向的圆弧。只有 TOROIDAL 能精准识别出这种"环形美"，防止密封圈在受压时因为网格棱角而产生虚假的应力集中。

实战案例：O型圈密封分析

def setup_o_ring_smoothing(model_name):    """    为 O 型圈设置 TOROIDAL 平滑    场景：液压系统的 O 型圈密封    """    model = mdb.models[model_name]    # 获取通用接触对象    gnl_contact = model.interactions['Seal_General_Contact']    # 为 O 型圈表面分配 TOROIDAL 平滑    gnl_contact.smoothingAssignments.appendInStep(        stepName='Compression-Step',        assignments=(            ('O-Ring-Outer-Surface', TOROIDAL),   # O 型圈外表面            ('O-Ring-Inner-Surface', TOROIDAL),   # O 型圈内表面（如果有）        )    )    print("O 型圈平滑已设置")    print("  - 外表面：TOROIDAL")    print("  - 内表面：TOROIDAL")# 使用示例setup_o_ring_smoothing('Hydraulic-Seal')

TOROIDAL 的识别要点：

1. 主半径 R：圆环的中心线半径

2. 次半径 r：圆环的截面半径

3. 方向性：圆环的朝向（水平/垂直）

4. 完整性：可以是完整圆环或部分圆环

默认状态： 不进行任何平滑。

适用场景： 原本就是方方正正的零件。有些地方，棱角就是它的灵魂，强行磨皮反而会失真。

什么时候选择 NONE？

1. 本来就是平面：方块、平板等

2. 棱边需要保留：刀具、齿轮齿形等

3. 精度要求不高：初步分析或概念验证

4. 特殊几何：无法归类为旋转体、球面或圆环面

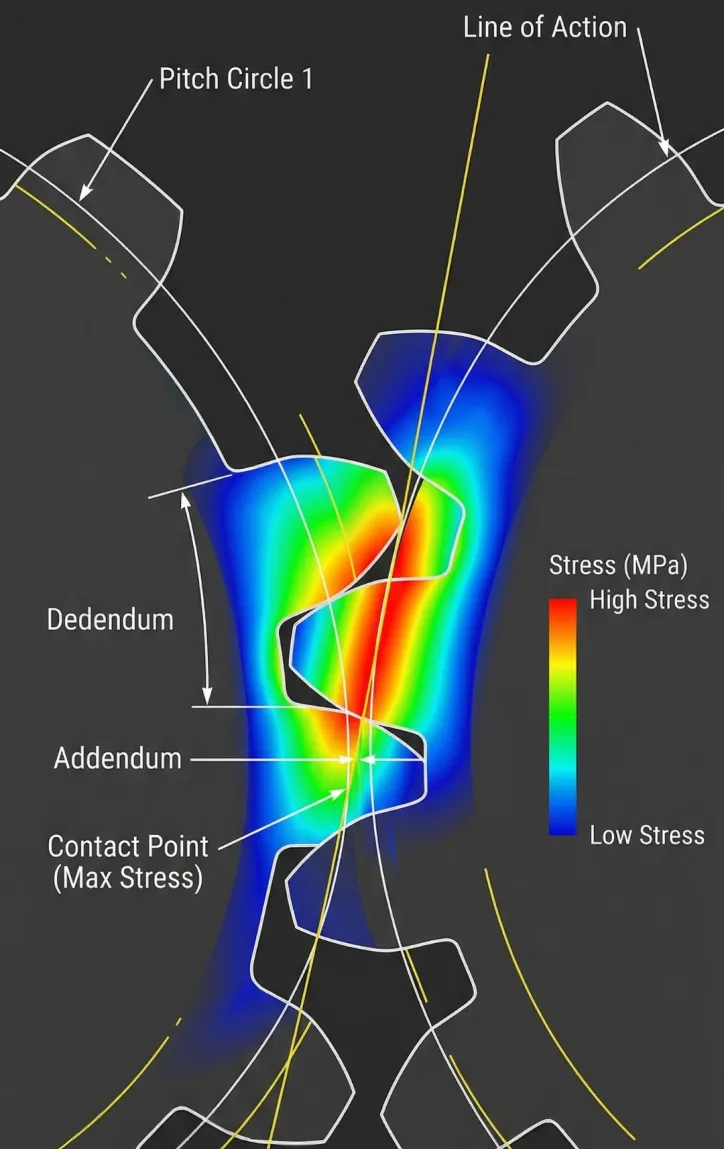

实战案例：齿轮啮合分析

def setup_gear_contact(model_name):    """    为齿轮接触设置平滑    场景：齿轮啮合，齿顶圆用 REVOLUTION，齿形用 NONE    """    model = mdb.models[model_name]    # 获取通用接触对象    gnl_contact = model.interactions['Gear_Contact']    # 为不同区域分配不同的平滑类型    gnl_contact.smoothingAssignments.appendInStep(        stepName='Rotation-Step',        assignments=(            ('Gear-Addendum-Surface', REVOLUTION),  # 齿顶圆：旋转体            ('Gear-Dedendum-Surface', REVOLUTION),  # 齿根圆：旋转体            ('Gear-Tooth-Flank', NONE),             # 齿形：保持棱角        )    )    print("齿轮接触平滑已设置")    print("  - 齿顶圆：REVOLUTION")    print("  - 齿根圆：REVOLUTION")    print("  - 齿形：NONE（保持精确齿形）")# 使用示例setup_gear_contact('Gear-Transmission')

由于 SmoothingAssignment 是分配给 ContactStd（通用接触）或 ContactExp 对象的一个属性，我们需要通过 `appendInStep` 方法来生效：

from abaqus import *from abaqusConstants import *# 1. 获取已有的通用接触对象# 假设我们已经创建了一个名为 'General_Contact' 的交互gnlContact = mdb.models['Model-1'].interactions['General_Contact']# 2. 给指定的表面分配"磨皮"滤镜# index 用于指定第几个分配规则# value 里的内容是 (平滑类型,) # 注意：SmoothingAssignment 接受的是元组嵌套gnlContact.smoothingAssignments.appendInStep(    stepName='Step-1',     assignments=(        ('Part-1-Surface', SPHERICAL),  # 给球头表面磨皮        ('Part-2-Cylinder', REVOLUTION) # 给轴套表面磨皮    ))

这一招在通用接触（General Contact）里极其好用！

`index` 参数很重要，如果你想修改现有的平滑规则，记得用 `changeValuesInStep(stepName, index, value)`。

四种平滑类型的选择决策树：

开始│├─ 表面是球面或近似球面？│  ├─ 是 → 使用 SPHERICAL│  └─ 否 → 继续下一步│├─ 表面是旋转体（圆柱/圆锥）？│  ├─ 是 → 使用 REVOLUTION│  └─ 否 → 继续下一步│├─ 表面是圆环面（O型圈/轮胎）？│  ├─ 是 → 使用 TOROIDAL│  └─ 否 → 继续下一步│└─ 使用 NONE（保持原始网格）

完整的平滑分配管理：

def manage_smoothing_assignments(model_name, contact_name):    """    管理通用接触的平滑分配    包含：添加、修改、删除平滑分配    """    model = mdb.models[model_name]    contact = model.interactions[contact_name]    # 方法 1：添加新的平滑分配    def add_smoothing():        contact.smoothingAssignments.appendInStep(            stepName='Loading-Step',            assignments=(                ('Surface-A', REVOLUTION),                ('Surface-B', SPHERICAL),                ('Surface-C', TOROIDAL),            )        )        print(" 平滑分配已添加")    # 方法 2：修改现有的平滑分配    def modify_smoothing():        # 修改索引为 0 的分配规则        contact.smoothingAssignments.changeValuesInStep(            stepName='Loading-Step',            index=0,            value=(('Surface-A', NONE),)  # 改为不平滑        )        print(" 平滑分配已修改")    # 方法 3：删除所有平滑分配    def clear_smoothing():        # 获取当前的平滑分配        current_assignments = contact.smoothingAssignments.valuesInStep(            stepName='Loading-Step'        )        # 逐个删除        for i in range(len(current_assignments)):            contact.smoothingAssignments.delete(                stepName='Loading-Step',                index=0  # 每次删除索引 0，后面的会自动前移            )        print(" 所有平滑分配已清除")    # 方法 4：查询当前的平滑分配    def query_smoothing():        assignments = contact.smoothingAssignments.valuesInStep(            stepName='Loading-Step'        )        print("\n当前平滑分配：")        print("-" * 50)        for i, (surface, smoothing_type) in enumerate(assignments):            type_name = {                REVOLUTION: 'REVOLUTION',                SPHERICAL: 'SPHERICAL',                TOROIDAL: 'TOROIDAL',                NONE: 'NONE'            }.get(smoothing_type, 'UNKNOWN')            print(f"{i}: {surface} -> {type_name}")        print("-" * 50)    return {        'add': add_smoothing,        'modify': modify_smoothing,        'clear': clear_smoothing,        'query': query_smoothing    }# 使用示例manager = manage_smoothing_assignments('Model-1', 'General_Contact')manager['add']()      # 添加平滑manager['query']()    # 查询当前分配manager['modify']()   # 修改分配manager['clear']()    # 清除所有分配

结语

在 Abaqus 脚本建模中，SmoothingAssignment 是一种"高性价比"的优化手段。

它没有增加一个节点，也没有改变单元的刚度，它只是在接触力的传递过程中，用数学公式抹平了网格的褶皱。有时候，解决硬核问题不需要"硬刚"（加网格），只需要一点点算法的"温柔"（平滑处理）。

SmoothingAssignment 设置检查清单：

• 识别几何特征（旋转体/球面/圆环面/其他）

• 选择合适的平滑类型

• 确认表面名称正确

• 在正确的分析步中分配

• 验证平滑效果（检查接触应力分布）

• 对比平滑前后的结果差异

• 必要时组合使用多种平滑类型

最佳实践建议：

• 先分析后平滑：先运行不加平滑的分析，观察问题区域

• 局部优先：只对问题区域应用平滑，不要全局使用

• 逐步验证：每次只改一处，验证效果后再继续

• 组合使用：复杂几何可以分段使用不同平滑类型

• 结果对比：保存平滑前后的结果，量化改善效果

---

👉互动话题：在你的仿真中，有没有遇到过因为网格太粗，导致接触应力云图看起来像"马赛克"的情况？你是选择"暴力增加网格"，还是尝试过这种"平滑黑科技"？评论区聊聊你的看法！
