在 Linux 驱动开发工作里，不少开发者总会碰到重复做同样事的情况。比如在处理寄存器访问和管理功能时，常常要自己从头写代码，这不仅浪费时间，还容易出错。Linux 驱动 regmap 框架的出现，就能很好地解决这个问题。它提供了统一的方法来操作寄存器，开发者不用再重复做类似工作。

regmap 框架具体是怎样的呢？它把寄存器操作相关的功能集中在一起，不管是读寄存器数值，还是写数据进去，又或是管理缓存、处理错误，都有相应的办法。理解并运用好 regmap 框架，能大大提高开发效率。下面，我们就来详细讲讲 regmap 框架，帮你彻底弄明白它。

一、没有regmap，要写多少重复代码？

面试题写作模版

在regmap出现之前，我们写外设驱动，只要涉及寄存器操作，就必须手动实现底层总线的读写逻辑。举个最常见的例子：同样是读取一个8位寄存器，SPI外设和I2C外设的代码完全不同。

1.1 I2C外设的寄存器读取（重复代码1）

#include <linux/i2c.h>// I2C读取寄存器：addr是寄存器地址，val是读取到的值inti2c_read_reg(struct i2c_client *client, u8 addr, u8 *val){    return i2c_smbus_read_byte_data(client, addr);}// I2C写入寄存器inti2c_write_reg(struct i2c_client *client, u8 addr, u8 val){    return i2c_smbus_write_byte_data(client, addr, val);}

1.2 SPI外设的寄存器读取（重复代码2）

#include <linux/spi/spi.h>// SPI读取寄存器：addr是寄存器地址，val是读取到的值intspi_read_reg(struct spi_device *spi, u8 addr, u8 *val){    u8 tx_buf[2] = {addr | 0x80, 0x00}; // 0x80表示读操作    u8 rx_buf[2] = {0};    struct spi_message msg;    struct spi_transfer t = {        .tx_buf = tx_buf,        .rx_buf = rx_buf,        .len = 2,    };    spi_message_init(&msg);    spi_message_add_tail(&t, &msg);    return spi_sync(spi, &msg);    *val = rx_buf[1];}// SPI写入寄存器intspi_write_reg(struct spi_device *spi, u8 addr, u8 val){    u8 tx_buf[2] = {addr & 0x7F, val}; // 0x7F表示写操作    return spi_write(spi, tx_buf, 2);}

可以看到，同样是“读写寄存器”这个简单操作，I2C和SPI的代码逻辑完全不同，需要我们分别实现。如果系统中有多个外设，每个外设都要写一套对应的读写函数，代码冗余度极高，而且一旦总线逻辑有修改，所有相关驱动都要同步修改，维护成本翻倍。

而regmap框架的核心，就是把这些“总线相关的重复操作”全部封装起来，提供统一的API接口，不管是I2C、SPI还是MMIO，我们都用一套代码操作寄存器，彻底告别重复造轮子。

二、初识 regmap 框架

面试题写作模版

2.1 什么是regmap？

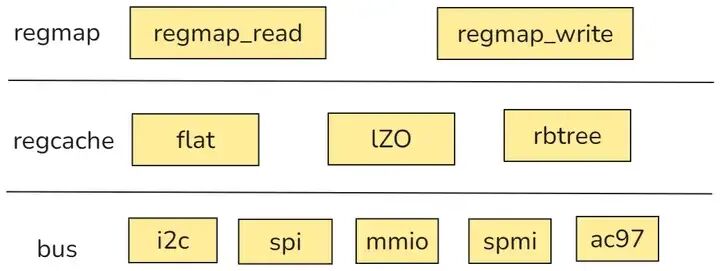

regmap（Register Map，寄存器映射）是Linux内核提供的一套寄存器操作封装框架，本质是“中间层”——它位于总线驱动（I2C、SPI等）和外设驱动之间，对外设驱动提供统一的寄存器读写API，对内封装不同总线的底层操作逻辑。

简单说：regmap帮我们做好了“和总线打交道”的所有重复工作，我们写外设驱动时，只需要告诉regmap“寄存器地址、读写长度、总线类型”，就能直接调用统一的API读写寄存器，不用再关心I2C/SPI的底层通信细节。

2.2 为什么要用regmap？（核心优势）

结合驱动开发实战，regmap的优势非常明显，也是我们必须使用它的原因，新手可以直接记下来：

• 减少重复代码：统一封装总线读写逻辑，不管是哪种总线，都用一套API，不用为每个外设、每种总线重复写读写函数。
• 降低开发难度：屏蔽总线底层细节，开发者不用熟悉I2C/SPI的通信协议，专注于外设本身的功能（比如寄存器配置、中断处理）。
• 提升代码可维护性：总线逻辑集中管理，一旦总线驱动有修改，只需修改regmap底层，所有使用regmap的外设驱动都无需改动。
• 自带优化机制：regmap支持缓存、批量读写、字节序转换等功能，能减少总线通信次数，提升驱动效率，还能避免手动处理缓存的麻烦。
• 适配多种总线：支持I2C、SP

2.3 regmap的核心原理（极简理解）

regmap的工作原理很简单，分为3步，不用深入内核源码，记住这个逻辑就能理解：

1. 初始化regmap：告诉regmap“总线类型（I2C/SPI）、总线设备指针、寄存器配置（地址宽度、数据宽度等）”；
2. 调用regmap统一API：使用regmap提供的regmap_read/regmap_write等函数，传入寄存器地址和数据，完成读写；
3. regmap底层适配：regmap根据初始化时的总线类型，自动调用对应的总线驱动函数（比如I2C的i2c_smbus_read_byte_data），完成实际的硬件通信。

相当于regmap给我们提供了一个“统一的寄存器操作接口”，底层的总线差异全部由它处理，我们只需要关注“读哪个寄存器、写什么值”。

三、regmap 核心架构模型（一次看懂）

面试题写作模版

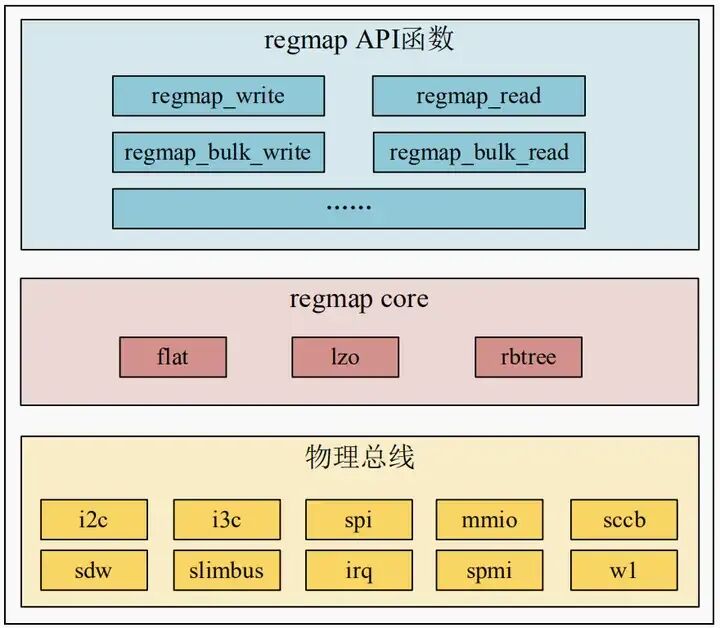

regmap的框架模型最核心的就是“三层架构”，自上而下分为：外设驱动层、regmap核心层、总线适配层。这三层各司其职、协同工作，既实现了总线与外设的解耦，又保证了接口的统一性。我们结合实际驱动开发场景，逐一拆解每一层的功能、作用，以及层与层之间的交互逻辑。

3.1 上层：外设驱动层（开发者直接接触）

这一层就是我们日常写的外设驱动（比如传感器、ADC、DAC、时钟芯片等需要操作寄存器的外设），也是开发者唯一需要直接接触的一层。

核心特点：不关心底层总线细节，只需要调用regmap提供的统一API（regmap_read、regmap_write、regmap_update_bits等），实现外设的功能逻辑（比如配置寄存器、读取设备数据）。

举个实战例子：不管是I2C接口的传感器，还是SPI接口的传感器，只要用了regmap，读取设备ID的代码完全一样，不用再分别写I2C和SPI的读写逻辑：

// 读取设备ID（不管I2C还是SPI，代码完全一致）u8 dev_id;regmap_read(dev_regmap, 0x00, &dev_id); // 统一API调用

这一层的核心作用，就是“提出寄存器操作需求”，把具体的读写请求交给regmap核心层处理，不用关注请求如何传递到底层总线。

3.2 中层：regmap核心层（框架核心，承上启下）

这一层是regmap框架的“大脑”，也是整个模型的核心，负责接收上层外设驱动的请求，进行统一处理，再转发到底层总线适配层。它的核心功能的有4个，也是regmap能“告别重复造轮子”的关键：

1. 统一API管理：对外提供统一的寄存器读写API，屏蔽底层总线差异，让上层外设驱动不用区分总线类型；
2. 寄存器配置管理：管理regmap的核心配置（寄存器地址宽度、数据宽度、读写掩码、缓存设置等），确保读写操作符合外设要求；
3. 数据处理与优化：处理字节序转换、数据校验、批量读写、缓存管理等，减少总线通信次数，提升驱动效率；
4. 请求转发：将上层的读写请求，转换成底层总线适配层能识别的格式，转发到对应总线的适配接口。

简单说：这一层就是“中间转换器”，把上层的“统一请求”转换成底层“总线专属请求”，同时做了很多优化，让寄存器操作更高效、更安全。

核心结构体：struct regmap，这是regmap核心层的“核心载体”，存储了所有配置信息（regmap_config参数）、总线指针、缓存数据、读写锁等，我们初始化regmap，本质就是创建并配置这个结构体。

3.3 下层：总线适配层（对接底层总线）

这一层是regmap框架与底层总线驱动的“桥梁”，负责将regmap核心层的请求，转换成对应总线的实际通信指令，完成硬件层面的寄存器读写。

核心特点：与具体总线强关联，regmap为每种常见总线（I2C、SPI、MMIO、I3C等）都提供了专属的适配接口和驱动，开发者不用手动实现总线通信逻辑。常见的总线适配接口（新手必记）：

• I2C总线：devm_regmap_init_i2c，对接I2C总线驱动，调用I2C的smbus函数完成通信；
• SPI总线：devm_regmap_init_spi，对接SPI总线驱动，调用SPI的transfer函数完成通信；
• MMIO总线：devm_regmap_init_mmio，对接内存映射总线，通过读写内存地址完成寄存器操作。

这一层的核心作用，就是“执行具体的总线通信”，把regmap核心层的请求，落地到硬件层面，让寄存器读写真正生效。

3.4 三层架构交互流程（一次看懂）

结合一个“读取寄存器”的场景，梳理三层架构的交互流程，一看就懂：

1. 外设驱动层：调用regmap_read，传入regmap指针、寄存器地址，提出读取请求；
2. regmap核心层：接收请求，检查寄存器配置（地址宽度、数据宽度等），处理数据格式，然后将请求转发到总线适配层；
3. 总线适配层：根据总线类型（比如I2C），调用对应的总线驱动函数（比如i2c_smbus_read_byte_data），完成实际的硬件通信；
4. 总线适配层：将读取到的数据返回给regmap核心层，核心层做数据校验、格式转换后，再返回给外设驱动层；
5. 外设驱动层：拿到数据，完成后续的外设功能逻辑。

整个流程中，外设驱动层完全不用关心底层是I2C还是SPI总线，所有总线相关的操作，都由regmap核心层和总线适配层处理——这就是regmap框架模型的精髓。

四、regmap框架核心组件

面试题写作模版

除了三层架构，regmap框架还有两个核心组件，支撑整个模型的运行，也是我们理解regmap底层逻辑的关键，分别是：regmap配置结构体、总线适配接口。

4.1 regmap配置结构体（struct regmap_config）

这个结构体是regmap的“配置文件”，定义了寄存器的核心参数，决定了regmap如何操作寄存器，必须和外设 datasheet 完全一致，否则会导致读写失败。

实战常用配置（新手必记），结合代码示例说明：

static const struct regmap_config dev_regmap_config = {    .reg_bits = 8,          // 寄存器地址宽度（8位/16位，必配）    .val_bits = 8,          // 寄存器数据宽度（8位/16位/32位，必配）    .writeable_reg = 0xFF,  // 可写寄存器掩码（0xFF表示所有8位地址可写）    .readable_reg = 0xFF,   // 可读寄存器掩码（0xFF表示所有8位地址可读）    .volatile_reg = 0x00,   // 易失性寄存器掩码（无易失性则设为0）    .cache_type = REGCACHE_NONE, // 缓存类型（新手先禁用，避免踩坑）    .reg_format_endian = REGMAP_ENDIAN_LITTLE, // 字节序（根据外设配置）};

• reg_bits/val_bits：最核心的两个参数，必须和外设一致，比如外设寄存器地址是16位，却设为8位，会导致读写地址错误；
• cache_type：缓存类型，新手建议先设为REGCACHE_NONE（禁用缓存），如果启用缓存，当外设寄存器被中断修改时，会出现缓存与实际值不一致的问题；
• writeable_reg/readable_reg：用于权限控制，避免误写/误读不可操作的寄存器，提升驱动安全性。

4.2 总线适配接口（regmap总线驱动）

总线适配接口是regmap对接底层总线的关键，本质是regmap为每种总线实现的“专属驱动”，封装了该总线的寄存器读写逻辑。

核心原理：每种总线的适配接口，都会实现一套统一的“regmap总线操作函数”（比如read、write、update_bits等），regmap核心层调用这些函数，就能完成对应总线的通信，不用关心函数内部的总线协议细节。举个I2C总线适配的极简逻辑（不用深入源码）：

// I2C总线的regmap适配函数（内核底层实现，开发者不用写）static const struct regmap_bus i2c_regmap_bus = {    .read = i2c_regmap_read,  // 封装I2C读取逻辑    .write = i2c_regmap_write,// 封装I2C写入逻辑};// 初始化I2C regmap（开发者调用）struct regmap *devm_regmap_init_i2c(struct i2c_client *client,                                   const struct regmap_config *config) {    return devm_regmap_init(&client->dev, &i2c_regmap_bus, client, config);}

可以看到，开发者调用devm_regmap_init_i2c时，regmap会自动关联I2C总线的适配函数，后续的读写请求，都会通过这些适配函数落地到I2C总线。

五、regmap框架实战：从初始化到使用

面试题写作模版

这部分是重点，结合I2C外设驱动实例，一步步讲解regmap的初始化、寄存器读写、注销，代码可直接复用，新手也能快速上手。

先明确前提：我们要写一个I2C外设驱动，通过regmap操作外设的寄存器，实现“读取设备ID”和“配置设备工作模式”的功能。

5.1 第一步：包含头文件+定义全局变量

#include <linux/module.h>#include <linux/i2c.h>#include <linux/regmap.h> // regmap核心头文件// 全局regmap指针，用于后续调用APIstatic struct regmap *dev_regmap;// I2C客户端指针，保存I2C设备信息static struct i2c_client *dev_i2c_client;

5.2 第二步：配置regmap参数（关键）

regmap初始化前，需要配置寄存器的核心参数，比如寄存器地址宽度、数据宽度、读写掩码等，这些参数要和外设 datasheet 一致。

// regmap配置参数（以8位地址、8位数据为例）static const struct regmap_config dev_regmap_config = {    .reg_bits = 8,          // 寄存器地址宽度：8位    .val_bits = 8,          // 寄存器数据宽度：8位    .writeable_reg = 0xFF,  // 所有8位地址的寄存器都可写（根据外设调整）    .readable_reg = 0xFF,   // 所有8位地址的寄存器都可读（根据外设调整）    .volatile_reg = 0x00,   // 无易失性寄存器（根据外设调整）    .cache_type = REGCACHE_NONE, // 不使用缓存（新手先禁用，避免踩坑）};

1. reg_bits：寄存器地址的位数（常见8位、16位）；
2. val_bits：寄存器数据的位数（常见8位、16位、32位）；
3. writeable_reg/readable_reg：可写/可读寄存器的掩码，0xFF表示所有8位地址都可写/可读；
4. cache_type：缓存类型，新手建议先设为REGCACHE_NONE（禁用缓存），避免缓存导致的读写异常。

5.3 第三步：初始化regmap（I2C总线为例）

在I2C设备的probe函数中，初始化regmap，关联I2C客户端和regmap配置。

// I2C设备probe函数（设备匹配成功后执行）staticintdev_i2c_probe(struct i2c_client *client, conststruct i2c_device_id *id) {    int ret;    // 保存I2C客户端指针    dev_i2c_client = client;    // 初始化regmap（I2C总线专用接口）    dev_regmap = devm_regmap_init_i2c(client, &dev_regmap_config);    if (IS_ERR(dev_regmap)) {        ret = PTR_ERR(dev_regmap);        dev_err(&client->dev, "regmap初始化失败: %d\n", ret);        return ret;    }    dev_info(&client->dev, "regmap初始化成功\n");    return 0;}

注意：不同总线的regmap初始化接口不同，常用的有3种：

• I2C总线：devm_regmap_init_i2c(client, config);
• SPI总线：devm_regmap_init_spi(spi, config);
• MMIO总线：devm_regmap_init_mmio(dev, base, config);

其中devm_开头的函数，会自动管理内存，不用我们手动释放，降低内存泄漏风险。

5.4 第四步：使用regmap读写寄存器（核心操作）

regmap提供了统一的API，不管是哪种总线，读写逻辑完全一样，常用的API如下（新手重点记这4个）：

• regmap_read(regmap, reg, val)：读取指定寄存器的值；
• regmap_write(regmap, reg, val)：向指定寄存器写入值；
• regmap_update_bits(regmap, reg, mask, val)：修改寄存器的指定位（不用读取再写入，更高效）；
• regmap_bulk_read/regmap_bulk_write：批量读写多个寄存器（减少总线通信次数）。

实战代码（读取设备ID+配置工作模式）：

// 读取设备ID（假设设备ID寄存器地址为0x00）u8 dev_id;ret = regmap_read(dev_regmap, 0x00, &dev_id);if (ret) {    dev_err(&dev_i2c_client->dev, "读取设备ID失败: %d\n", ret);} else {    dev_info(&dev_i2c_client->dev, "设备ID: 0x%x\n", dev_id);}// 配置工作模式（假设工作模式寄存器地址为0x01，bit0设为1表示开启工作模式）// 方法1：直接写入regmap_write(dev_regmap, 0x01, 0x01);// 方法2：修改指定位（更推荐，不影响其他位）regmap_update_bits(dev_regmap, 0x01, 0x01, 0x01); // mask=0x01，只修改bit0

对比之前的I2C/SPI手动读写代码，不难发现：使用regmap后，读写逻辑变得极其简单，不用再写复杂的总线通信代码，只需调用统一API即可。

5.5 第五步：注销regmap（自动释放）

因为我们使用了devm_开头的初始化函数，所以在驱动卸载时，不需要手动注销regmap，内核会自动释放regmap占用的资源，只需在remove函数中做一些自定义清理即可。

// I2C设备remove函数（驱动卸载时执行）staticintdev_i2c_remove(struct i2c_client *client) {    dev_info(&client->dev, "驱动卸载成功\n");    return 0;}

完整驱动框架（整合所有代码）如下：

#include <linux/module.h>#include <linux/i2c.h>#include <linux/regmap.h>static struct regmap *dev_regmap;static struct i2c_client *dev_i2c_client;static const struct regmap_config dev_regmap_config = {    .reg_bits = 8,    .val_bits = 8,    .writeable_reg = 0xFF,    .readable_reg = 0xFF,    .cache_type = REGCACHE_NONE,};staticintdev_i2c_probe(struct i2c_client *client, conststruct i2c_device_id *id){    int ret;    u8 dev_id;    dev_i2c_client = client;    // 初始化regmap    dev_regmap = devm_regmap_init_i2c(client, &dev_regmap_config);    if (IS_ERR(dev_regmap)) {        ret = PTR_ERR(dev_regmap);        dev_err(&client->dev, "regmap初始化失败: %d\n", ret);        return ret;    }    // 读取设备ID    ret = regmap_read(dev_regmap, 0x00, &dev_id);    if (ret) {        dev_err(&client->dev, "读取设备ID失败: %d\n", ret);        return ret;    }    dev_info(&client->dev, "设备ID: 0x%x\n", dev_id);    // 配置工作模式    ret = regmap_update_bits(dev_regmap, 0x01, 0x01, 0x01);    if (ret) {        dev_err(&client->dev, "配置工作模式失败: %d\n", ret);        return ret;    }    dev_info(&client->dev, "驱动初始化成功\n");    return 0;}staticintdev_i2c_remove(struct i2c_client *client){    dev_info(&client->dev, "驱动卸载成功\n");    return 0;}// I2C设备ID表（匹配设备）static const struct i2c_device_id dev_i2c_id[] = {    {"my_dev", 0},    {},};MODULE_DEVICE_TABLE(i2c, dev_i2c_id);// I2C驱动结构体static struct i2c_driver dev_i2c_driver = {    .probe = dev_i2c_probe,    .remove = dev_i2c_remove,    .id_table = dev_i2c_id,    .driver = {        .name = "my_dev_i2c",        .owner = THIS_MODULE,    },};module_i2c_driver(dev_i2c_driver);MODULE_LICENSE("GPL");MODULE_DESCRIPTION("Linux驱动regmap框架实战");MODULE_AUTHOR("Linux驱动博主");

新手使用 regmap 时，因对框架分层及核心组件理解不足，易踩以下几个坑：

1. 配置参数与外设不匹配：reg_bits、val_bits、字节序等参数若与外设 datasheet 不一致，会致寄存器读写地址错误、数据错乱。排查时应先核对 regmap_config 配置。
2. 缓存使用不当致数据异常：启用缓存后，外设寄存器被中断或其他驱动修改，regmap 缓存数据无法同步更新，易读到旧数据。新手可先禁用缓存，后续依需求启用并处理同步。
3. 总线初始化顺序错误：需先初始化总线设备（如 I2C 客户端、SPI 设备），再初始化 regmap，否则 regmap 无法关联总线适配层致初始化失败，因其需总线设备指针才能工作。
4. 忽略 API 返回值检查：regmap_read、regmap_write 等 API 返回值反映总线通信状况，忽略会使通信失败后难以排查问题，建议调用所有 API 时检查返回值。

总结：新手使用 regmap，关键在于深入理解框架分层与核心组件。在实际操作中，务必仔细核对配置参数与外设的一致性，谨慎处理缓存使用，遵循正确的总线初始化顺序，并重视 API 返回值检查。这些要点是避免 regmap 使用过程中常见错误的关键，有助于新手高效且准确地运用 regmap，减少不必要的弯路，提升开发效率与代码稳定性。
