Keepalived:VRRP的Linux实现,超越标准VRRP

在构建高可用网络时，网关冗余是避免单点故障的核心手段。

VRRP（虚拟路由冗余协议）提供了标准化的网关选举与故障切换机制，而Keepalived则是这一协议在Linux系统下最成熟、功能最丰富的开源实现。

一、VRRP协议原理

VRRP将多台物理路由器组合成一个虚拟路由器，对外呈现一个固定的虚拟IP和虚拟MAC，内网主机只需将网关指向该虚拟IP。当Master设备故障时，Backup自动接替，整个过程对终端透明。

1.1 核心概念与角色

1.2 Master选举与状态切换

• 选举规则： 比较优先级，数值高者胜出；优先级相同时，接口IP较大者成为Master。
• 故障检测： Backup在Master_Down_Interval内未收到通告即认为Master失效。计算公式：3 × Advertisement_Interval + Skew_time，其中Skew_time = (256 - Priority) / 256，用于错峰选举。
• 状态机：
• Initialize → Master（IP拥有者优先级255 或 选举获胜）
• Initialize → Backup（收到更高优先级报文或非IP拥有者）
• Backup → Master（Master超时 或 被高优先级抢占）
• Master → Backup（收到更高优先级报文且允许抢占）

1.3 VRRP报文

VRRP仅定义一种报文类型：ADVERTISEMENT（通告）。

• 封装在IP协议号112，TTL=255，目的组播地址224.0.0.18（IPv6为ff02::12）。
• 关键字段：VRID、Priority、Adver Interval、虚拟IP列表等。
• 认证：早期版本支持简单认证，但现代标准（RFC 5798）已废弃，安全应由IPsec等上层机制保障。

1.4 关键机制

1.5 典型工作流程

1. R1（优先级120）为Master，R2（优先级100）为Backup，虚拟IP为10.0.0.254。
2. R1每秒发送通告，并响应对虚拟IP的ARP请求。
3. R1上行接口故障，track功能将其优先级降至80。
4. R2在超时后抢占为Master，立即发送免费ARP通知交换机更新MAC表。
5. 流量无感切换。R1恢复后，因开启抢占（且优先级恢复为120），重新成为Master。

二、Keepalived：VRRP的Linux增强实现

Linux环境下的主流实现——Keepalived。它不仅完整实现了VRRP状态机和IP漂移，还引入了一套独立的健康检查框架，使故障切换不再仅依赖VRRP心跳，而是可以基于服务真实状态进行决策。

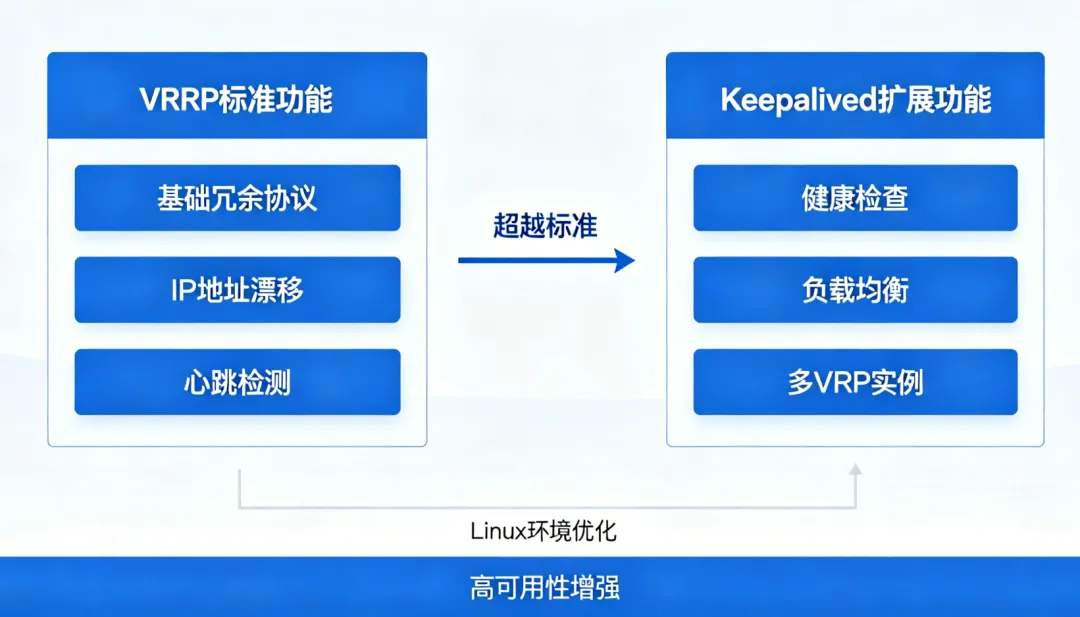

2.1 超越标准VRRP

Keepalived由主进程和两个核心子进程组成：

• VRRP子进程： 负责协议交互、状态维护、VIP添加/移除。
• Healthcheck子进程： 执行多层健康检查，根据结果动态调整VRRP优先级。

这种设计使Keepalived的故障检测能力远强于标准VRRP，支持：

• L3检查： ICMP Ping
• L4检查： TCP端口连接
• L7检查： 自定义脚本，根据退出码判断服务状态

此外，Keepalived还内置了与LVS的集成，可直接配置四层负载均衡。

2.2 核心功能模块

配置文件 /etc/keepalived/keepalived.conf 围绕以下模块组织：

2.3 配置文件详解

以下为一个典型的Nginx双机热备配置，展示各模块的组合用法。

主节点（Master）配置：

global_defs {    router_id SRV_MASTER}# 定义健康检查脚本vrrp_script chk_nginx {    script "/etc/keepalived/check_nginx.sh"    interval 2          # 每2秒检查    weight -20          # 失败后优先级降低20    fall 3              # 连续失败3次视为异常    rise 2              # 连续成功2次视为恢复}vrrp_instance VI_1 {    state MASTER    interface eth0    virtual_router_id 51    priority 100    advert_int 1    # 生产环境建议开启nopreempt，避免频繁震荡    nopreempt    authentication {        auth_type PASS        auth_pass YourPasswd123    }    virtual_ipaddress {        192.168.1.100/24 dev eth0    }    track_script {        chk_nginx          # 关联健康检查脚本    }    notify_master "/usr/local/bin/keepalived_notify.sh master"    notify_backup "/usr/local/bin/keepalived_notify.sh backup"}

备节点（Backup）配置差异：

global_defs {    router_id SRV_BACKUP}vrrp_script chk_nginx {    # 与主节点完全一致}vrrp_instance VI_1 {    state BACKUP    priority 90         # 必须低于Master    # 其余参数与主节点相同}

VRRP同步组配置示例（多子网场景）：

vrrp_sync_group VG_1 {    group {        VI_1          # 内网VIP实例        VI_2          # 外网VIP实例    }    notify_master "/path/to/notify.sh"}

2.4 高可用模式选择

• 主备模式（Active/Passive）： VIP仅存在于Master，Backup闲置。配置简单，适合对资源利用率要求不高的场景。
• 双主/负载分担模式（Active/Active）： 创建两个VRRP实例，服务器A为实例1的Master、实例2的Backup；服务器B相反。流量可同时由两台设备处理，但需逻辑隔离。
• 单播通信： 公有云等环境可能禁止多播，Keepalived支持将通告报文通过单播发送至对端，只需在实例中添加unicast_peer即可。

2.5 运维关键事项

• VIP切换原理： 新Master发送免费ARP，通告本地交换机更新转发表，实现流量瞬间牵引。
• 日志与监控： 默认日志位于/var/log/messages，所有角色切换、脚本执行失败等事件均可通过日志追溯。
• 配置测试： 修改配置后务必执行keepalived -t -f /etc/keepalived/keepalived.conf进行语法校验。
• 脚本编写： 健康检查脚本需要有可执行权限，退出码0代表成功，非0代表失败。脚本内容应尽量简单，避免长时间阻塞。

三、协议对比：VRRP vs. HSRP

结语

VRRP为网关冗余提供了标准化、轻量级的基石，而Keepalived则通过健康检查、同步组、通知脚本等扩展，使其真正成为生产环境中高可用架构的利器。无论是最简单的两台Nginx反向代理，还是复杂的多子网LVS集群，理解其协议原理与配置精髓，都能帮助工程师构建出更稳定、更智能的容错系统。
