Linux 内核功耗子系统（一）：从 PM Core 看功耗框架的分层设计

Linux 内核没有把功耗管理实现成一个单独的 power manager。它更像一组围绕 struct device、CPU、时钟、电源资源和固件接口展开的框架集合：PM Core 负责设备电源状态的统一入口，runtime PM 处理设备运行期状态，generic PM domain 把一组设备放进同一个 PM domain，OPP 描述性能点，regulator/clock/reset 连接到具体硬件资源，CPUIdle 和 CPUFreq 分别处理 CPU 空闲态和运行频率。

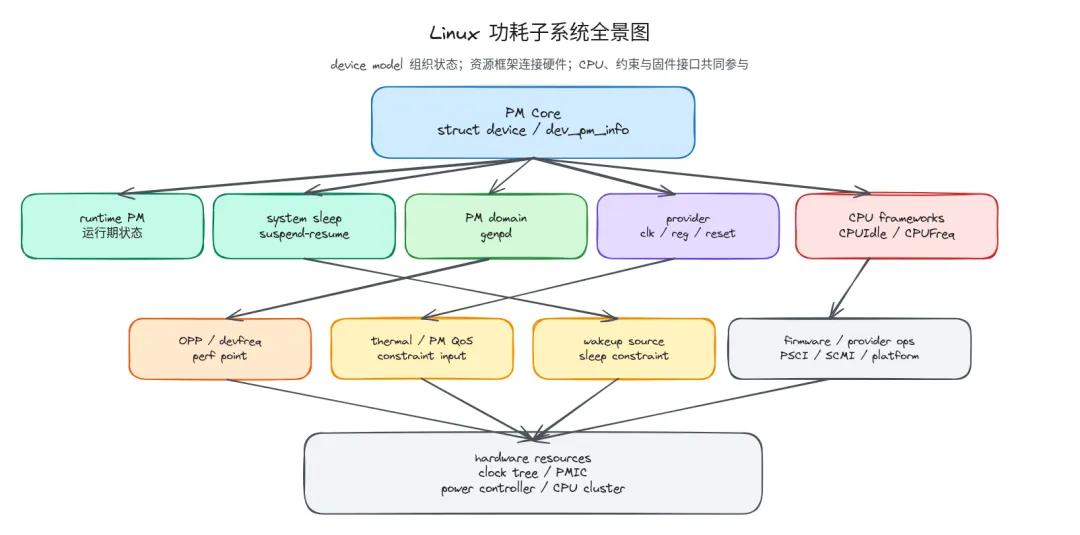

读这组源码之前，先看全景图。它把功耗子系统拆成几条主线：device model 里的 PM Core，设备运行期状态机 runtime PM，整机睡眠路径 system sleep，domain 聚合层 genpd，资源 provider 框架 clock/regulator/reset，性能点框架 OPP/devfreq，CPU 侧 CPUIdle/CPUFreq，约束输入 thermal、PM QoS、wakeup source，以及向下连接 PSCI/SCMI/platform ops 的固件边界。

这张图的重点不是把所有模块画在一张大表里，而是标出它们在内核里的职责边界。PM Core 组织设备电源状态；runtime PM 和 system sleep 是两套状态路径；genpd 聚合多个 device 的 PM domain 状态；clock、regulator、reset 负责硬件资源引用；OPP/devfreq 描述性能点；CPUIdle/CPUFreq 处理 CPU 侧 idle state 和 performance state；thermal、PM QoS、wakeup source 作为约束输入影响状态选择。平台相关动作则继续通过 PSCI、SCMI 或 provider ops 进入固件和硬件。

后面按这个全景图逐个拆开。

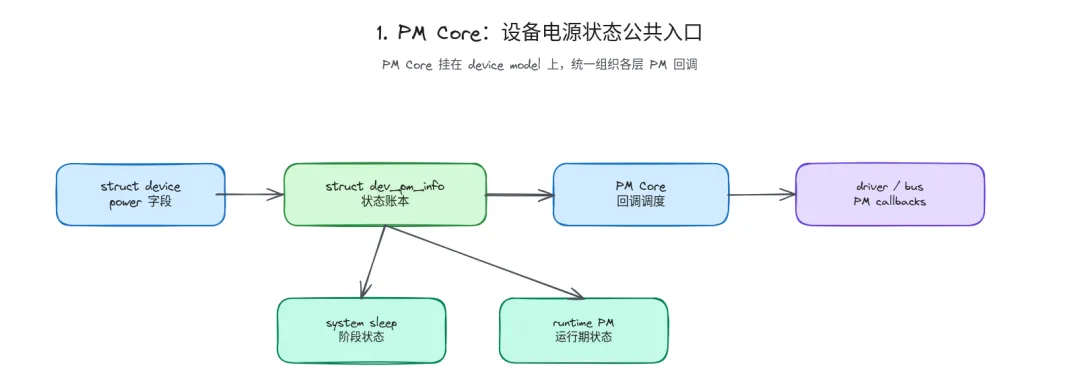

1. PM Core：设备电源状态的公共入口

设备功耗管理的核心入口在 driver model。struct device 里挂着 dev_pm_info power，它记录 runtime PM 状态、系统睡眠状态、回调执行状态、usage counter、autosuspend 参数、wakeup 信息等。驱动不需要各自定义一套电源状态机，而是把 suspend/resume、runtime_suspend/runtime_resume 等回调注册到统一的 PM 框架里。

PM Core 的价值在于统一调度，而不是替代具体驱动。系统睡眠时，它沿着 device hierarchy 组织 prepare、suspend、suspend_late、suspend_noirq、resume_noirq、resume_early、resume、complete 等阶段；运行期省电时，它通过 runtime PM 状态机调用 driver、bus、class、type、PM domain 的回调。不同层级都可以参与，但入口和顺序由 PM Core 维护。

这里有一个重要设计：PM 回调不是只属于 device driver。bus type、device type、class、PM domain 都可能提供回调。PM Core 会按优先级选择和组合这些回调，让通用层处理共性逻辑，让具体 driver 只负责设备私有状态。

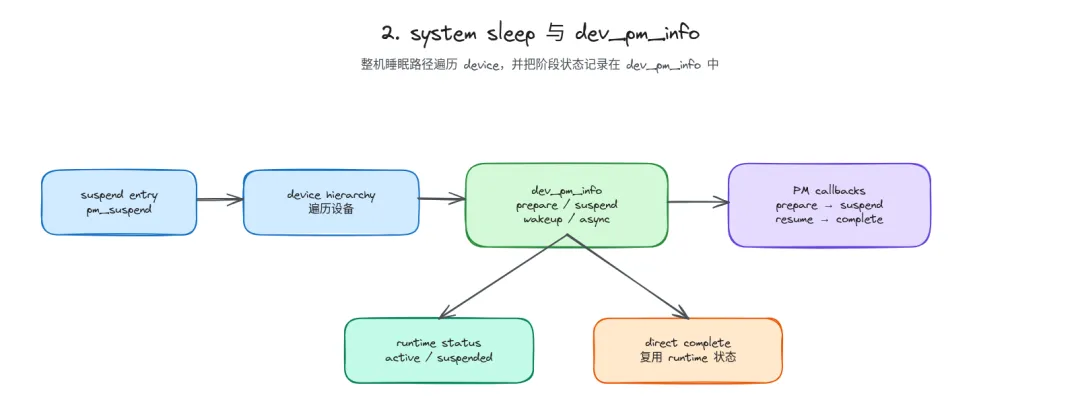

2. system sleep：整机睡眠路径也落在 dev_pm_info 上

system sleep 处理的是整机 suspend/resume，但它并没有脱离 device model 另建一套对象。PM Core 在进入 suspend 时会遍历系统里的 struct device，按 device hierarchy 和 PM 回调阶段组织 prepare、suspend、suspend_late、suspend_noirq；resume 时再按相反方向执行 resume_noirq、resume_early、resume、complete。

这里和 dev_pm_info 的关系很直接。struct device 中的 power 字段就是 struct dev_pm_info，它不只服务 runtime PM，也保存 system sleep 相关状态：设备是否已经 prepare、是否处在 suspend 流程中、是否允许 direct complete、是否有 wakeup 能力、回调执行时的错误状态，以及和 async suspend 相关的控制信息。

runtime PM 和 system sleep 共用同一个 dev_pm_info，但语义不同。runtime PM 处理设备运行期 active/suspended 状态，system sleep 处理整机睡眠阶段里的设备回调顺序。系统进入 suspend 时，PM Core 还会考虑 runtime PM 的当前状态：已经 runtime suspended 的设备可能走 direct complete，避免重复执行 suspend/resume；仍处于 active 的设备则继续走系统睡眠回调。

所以 dev_pm_info 可以看成 PM Core 挂在每个 device 上的状态账本。runtime PM 在里面维护运行期 usage counter 和 runtime status；system sleep 在里面维护整机睡眠阶段状态、wakeup 属性和回调控制信息。两个路径共享 device model，却通过不同字段和回调阶段表达不同层次的电源状态。

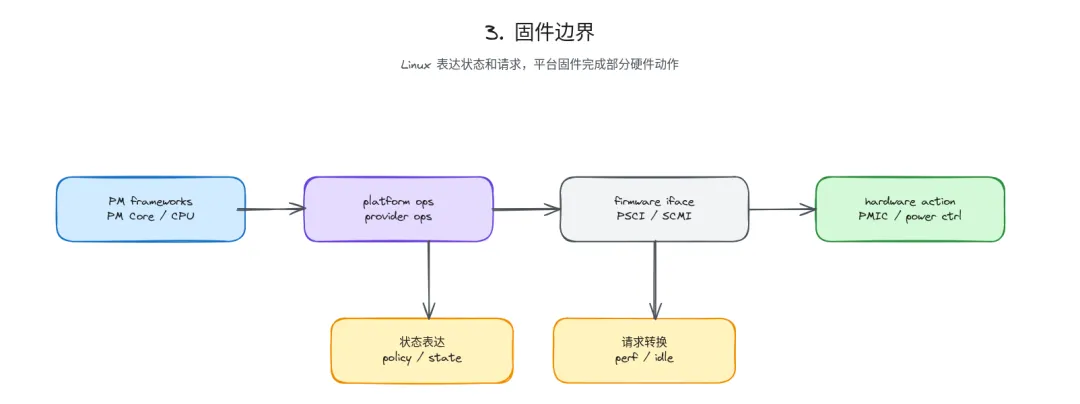

3. 固件边界：Linux 表达请求，平台完成动作

ARM SoC 上的功耗控制经常跨过 Linux。CPU idle state 可能通过 PSCI 进入 EL3；性能点切换可能通过 SCMI performance protocol 交给 SCP；某些 PM domain 的 power on/off 可能最终落到平台电源控制器、PMIC 或固件服务。Linux 侧的框架负责表达状态、约束和请求，硬件动作未必全部出现在内核源码中。

这也是 Linux 功耗框架和单片机式电源控制代码最大的不同。它不把“关电源”写成一个固定函数，而是把设备状态、资源引用、domain 层级、性能点、唤醒能力和固件接口拆成可组合的对象。对象之间的边界清楚，平台才能在不改 PM Core 的情况下接入不同硬件。

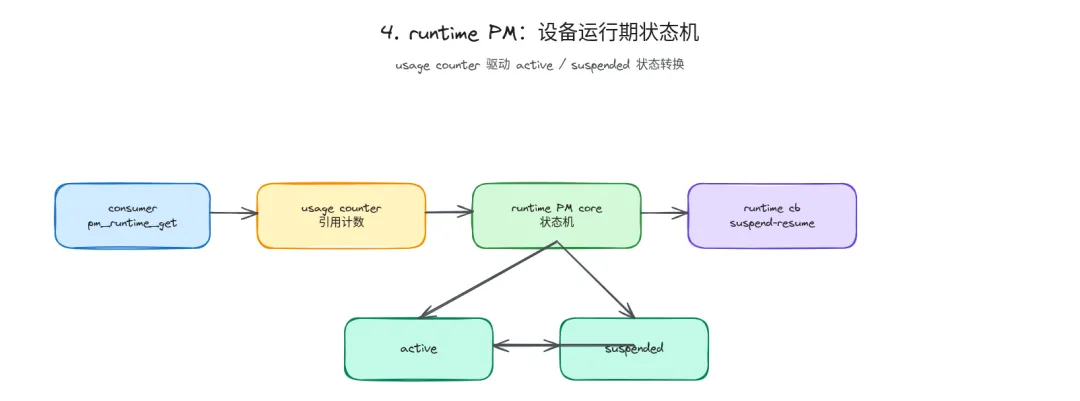

4. runtime PM：设备运行期状态机

system sleep 处理整机 suspend/resume。runtime PM 处理系统运行时单个设备的空闲和恢复。这个拆分很关键：设备不需要等整机 suspend 才能省电，display、ISP、VPU、USB、I2C controller、GPU 等设备都可以在没有请求时进入低功耗状态。

runtime PM 的状态机围绕 struct dev_pm_info 展开。常见状态包括 active、suspending、suspended、resuming；usage counter 表示当前是否还有使用者；autosuspend 允许设备在引用释放之后延迟进入 suspend，避免频繁开关。驱动通过 pm_runtime_get*() 和 pm_runtime_put*() 表达使用关系，PM Core 再决定是否调用 runtime_suspend 或 runtime_resume。

这个设计把“设备是否有人使用”和“设备如何进入低功耗”分开了。前者由 runtime PM core 维护计数和状态，后者由 driver、bus 或 PM domain 回调完成。driver 可以专注保存寄存器、停止 DMA、处理设备私有 clock；通用层负责并发、引用计数、父子设备关系和回调顺序。

5. generic PM domain：一组设备的电源边界

很多 SoC 的设备并不是一个 device 对应一个独立电源开关。一组 IP 可能共享一个 PM domain，domain 本身还可能有父子层级。generic PM domain，也就是 genpd，就是内核为这种结构提供的通用抽象。

在源码里，genpd 的核心对象是 struct generic_pm_domain。它保存 domain 状态、provider 回调、domain 内设备列表、子 domain、性能状态、power on/off 延迟、governor 等信息。设备通过 device tree 的 power-domains 关联到 provider，probe 后被挂入对应 PM domain。

PM domain 和 runtime PM 的关系不是替代关系。runtime PM 关心单个 device 的运行期状态，genpd 关心 domain 级状态是否可以变化。当某个 device runtime_suspend 后，genpd 还要看同一个 domain 内其他 device、子 domain、wakeup 配置、governor 策略和 provider 能力。满足条件后，才会调用 provider 的 power_off 回调。

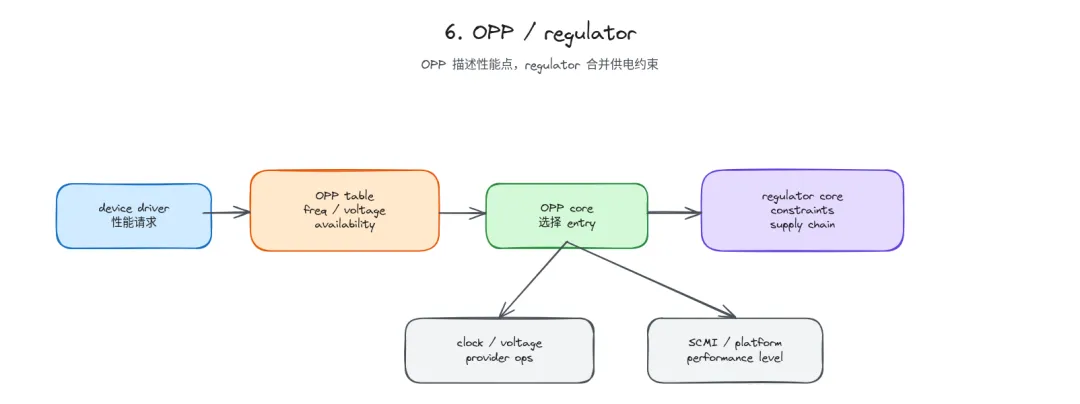

6. OPP / regulator：性能点和供电约束

OPP 和 regulator 是另一组问题。OPP table 描述 frequency/voltage pairs，regulator framework 管理 voltage/current regulator 及 consumer constraints。它们会和 PM domain 协作，但不是 PM domain 的同义词。PM domain 管的是设备电源状态边界，OPP/regulator 管的是性能点和供电约束。

OPP 的核心不是“调频”本身，而是把 device 可用的性能点组织成表：频率、微伏、电流、availability、supported hardware、required OPP 等信息都可以挂在 OPP entry 上。cpufreq、devfreq 或具体 device driver 可以通过 OPP framework 查询可用性能点，再交给底层 driver 或固件接口执行。

regulator framework 则把供电资源抽象成 provider/consumer。provider 注册 struct regulator_dev，consumer 通过 supply 名称获取 regulator，再声明 enable、disable、电压范围、电流需求等约束。core 层负责合并 consumer constraints、处理 supply 级联、维护 enable 状态，并调用 regulator ops 落到平台实现。

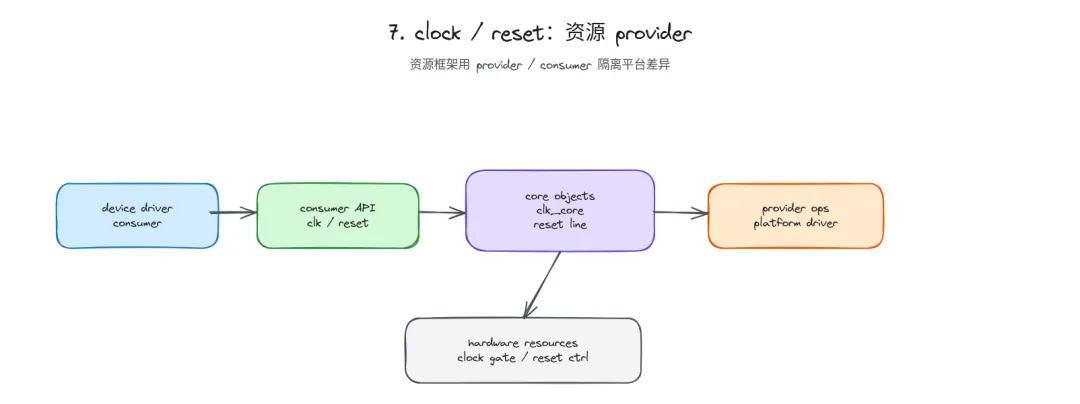

7. clock / reset：资源 provider 的共性结构

clock、regulator、reset、PM domain、interconnect 这些框架的形态很像：底层平台 driver 注册 provider，上层设备 driver 作为 consumer 获取资源句柄，中间 core 维护通用状态和引用关系。

clock framework 里的 struct clk_core 维护 parent、rate、prepare_count、enable_count、notifier 等状态；reset framework 维护 reset controller 和 reset line；regulator framework 维护 constraints、supply 级联、enable 状态和电压电流选择；genpd 维护 domain 层级和 provider 回调。每个框架都把平台差异压到 provider ops 里，把 consumer API 保持成相对稳定的内核接口。

这种 provider/consumer 结构有两个结果。向上，设备驱动不用直接理解某颗 SoC 的 PMIC 寄存器、clock gate 位或 power controller 协议；向下，平台 driver 可以把硬件细节封装成标准 ops。中间的 core 则负责引用计数、状态缓存、拓扑关系、回调顺序和约束合并。

8. CPUIdle：CPU idle state 的选择框架

CPU 侧也没有用一个统一框架处理所有功耗问题。CPU 没有 runnable task 时，进入 CPUIdle。CPUIdle 的核心对象包括 struct cpuidle_driver、struct cpuidle_device、struct cpuidle_state 和 governor。

driver 描述平台支持的 idle states，包括 exit latency、target residency、flags 和 enter 回调；device 保存每个 CPU 的状态统计；governor 根据下一次 timer event、latency constraint 和历史信息选择目标 idle state。进入深层 idle state 时，ARM 平台通常会通过 PSCI 把控制权交给固件。

CPUIdle 的问题域是 idle loop 之后能进入哪个 idle state。它和 scheduler、tick、PM QoS、interrupt、firmware 都有关系，但它本身不处理 runnable workload 下的频率选择。

9. CPUFreq：CPU performance state 的策略框架

CPU 运行任务时，根据负载和策略调整频率，进入 CPUFreq。CPUFreq 的核心对象是 struct cpufreq_policy、governor、driver 和 frequency table。policy 表示一组共享频率控制的 CPU，governor 根据利用率或策略给出目标频率，driver 负责把目标频率映射到硬件动作。

现代 ARM 平台上，这个硬件动作可能是 clock/regulator，也可能是 SCMI performance level。schedutil governor 又会把 scheduler utilization 转换为频率请求，使 CPUFreq 和调度器、thermal、PM QoS 之间形成约束关系。

CPUIdle 和 CPUFreq 经常在同一套功耗目标下协作，但源码分层很明确。CPUIdle 的输入来自 idle loop 和 latency constraint；CPUFreq 的输入来自 workload、policy、governor 和平台 driver。两者都可能进入固件接口，却不应该被合并成一个 CPU power framework 来理解。

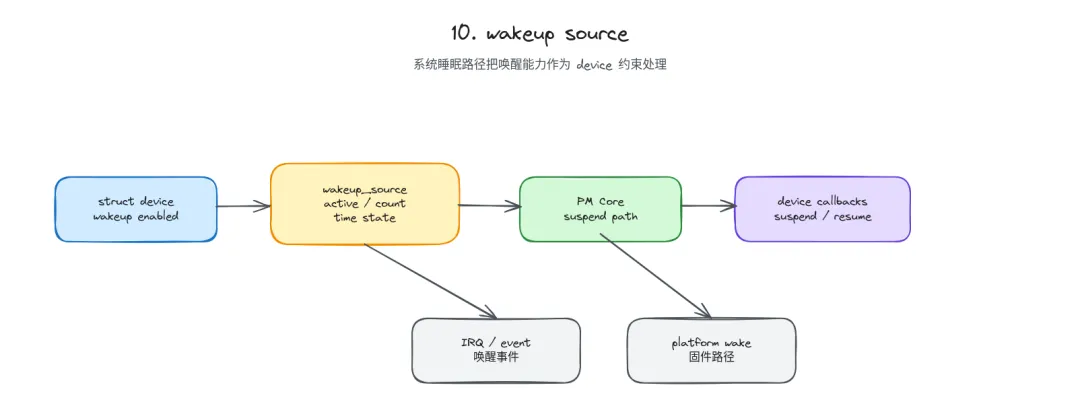

10. wakeup source：系统睡眠路径里的约束对象

系统睡眠不只是把设备按顺序 suspend。内核还需要知道哪些事件允许把系统唤醒，哪些设备在 suspend 期间保留 wakeup 能力。wakeup source 就是这个约束在 device model 里的表达。

struct wakeup_source 记录一个唤醒源的状态、计数和时间信息，struct device 可以通过 power/wakeup 相关字段关联 wakeup source。系统进入 suspend 前，PM Core 会处理 wakeup 约束；设备 suspend 回调也会根据 wakeup enable 状态决定保留哪部分硬件能力。

从架构上看，wakeup source 把“设备能否被关闭”和“设备是否需要保留唤醒能力”拆开了。同一个设备，在普通运行期可以 runtime suspend；在系统睡眠期间，如果它是允许唤醒系统的设备，就可能保留部分中断、低功耗检测逻辑或固件侧唤醒路径。这个差异如果放进单个 driver 私有逻辑里，会很难被系统睡眠路径统一处理。

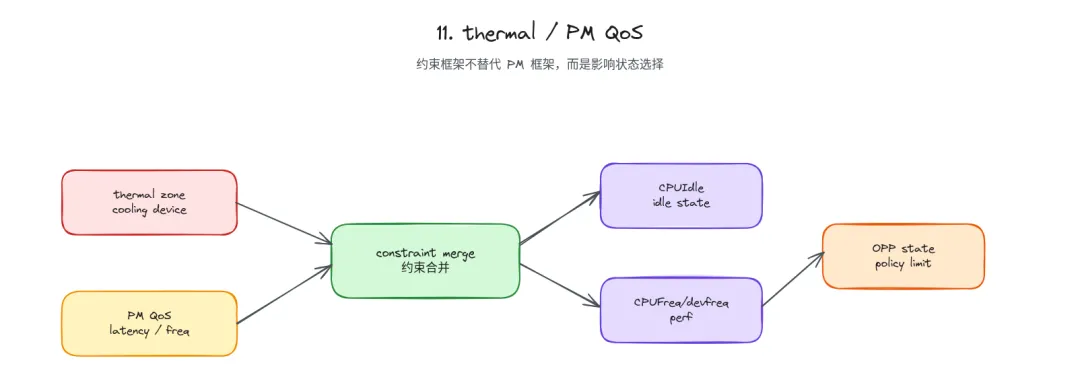

11. thermal / PM QoS：功耗决策的约束输入

thermal 和 PM QoS 不直接替代 runtime PM、genpd、CPUIdle 或 CPUFreq。它们更像约束输入：thermal 会限制可用性能点、触发 cooling device，影响 cpufreq/devfreq 的上限；PM QoS 会把 latency、frequency、flags 等需求传给相关框架，影响 idle state 或性能策略选择。

这类约束之所以单独成框架，是因为它们经常来自不同对象。一个 device、一个 CPU、一个用户态请求、一个 thermal zone 都可能影响最终状态选择。把约束从具体 driver 中抽出来，PM Core、CPUIdle、CPUFreq、devfreq、thermal 才能在统一规则下组合。

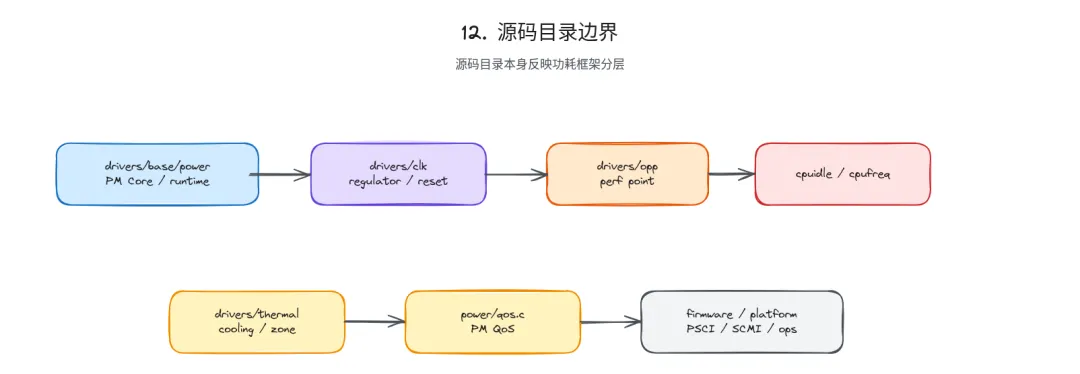

12. 从源码目录看功耗框架的边界

Linux 功耗相关源码分散在多个目录，这本身也反映了架构边界。

PM Core 和 runtime PM 主要在 drivers/base/power/，它们依附于 driver model；generic PM domain 在 drivers/base/power/domain.c，通过 provider/consumer 方式接入设备；OPP 在 drivers/opp/，为 cpufreq、devfreq 和设备 driver 提供性能点抽象；regulator 在 drivers/regulator/，clock 在 drivers/clk/，reset 在 drivers/reset/，它们都是资源 provider 框架；CPUIdle 在 drivers/cpuidle/，CPUFreq 在 drivers/cpufreq/；thermal 在 drivers/thermal/；PM QoS 在 kernel/power/qos.c、drivers/base/power/qos.c 等位置。

这些目录不是随意分散。它们对应不同抽象层：driver model 处理设备电源状态，资源框架处理硬件资源引用，性能框架处理 frequency/voltage/performance state，CPU 框架处理处理器空闲和运行频率，thermal 和 PM QoS 作为约束输入影响决策。内核没有把它们合并，是因为这些抽象的生命周期、锁、拓扑和调用上下文并不相同。

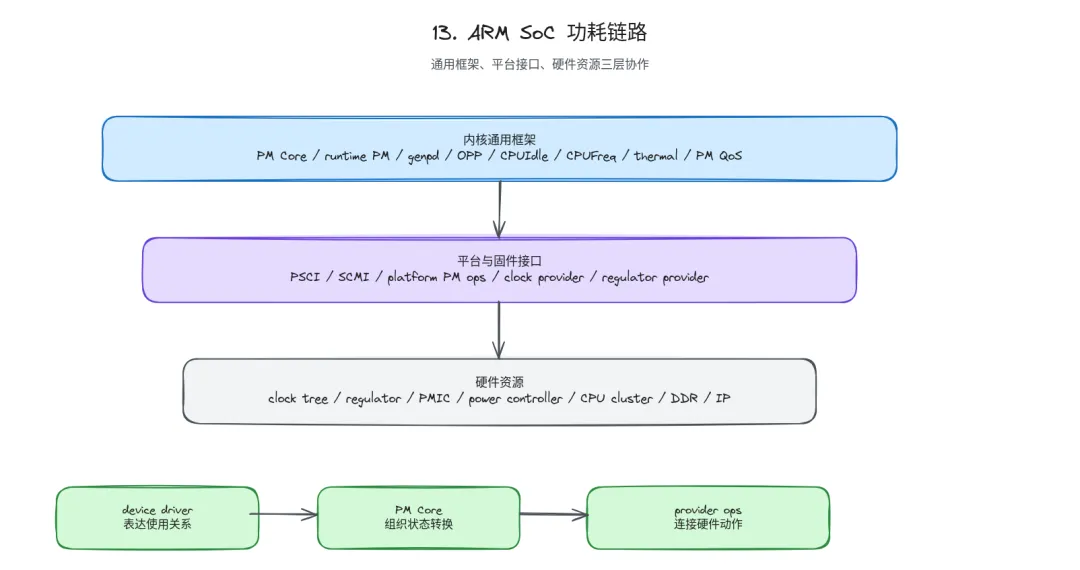

13. 回到 ARM SoC 的功耗链路

站在 ARM SoC 视角，Linux 功耗子系统可以看成三层协作。

上层是内核通用框架：PM Core、runtime PM、genpd、OPP、CPUIdle、CPUFreq、thermal、PM QoS。它们维护设备状态、domain 状态、性能点、idle state、policy 和约束。

中间是平台和固件接口：PSCI、SCMI、platform PM ops、clock provider、regulator provider、power controller provider。它们把通用框架的请求转换成平台可执行的操作。

底层是硬件资源：clock tree、regulator、power controller、PMIC、CPU cluster、interconnect、DDR、外设 IP。硬件资源有自己的时序、依赖和状态保持要求，Linux 通过 provider ops 间接控制它们。

这个分层解释了为什么功耗源码看起来分散，却能在运行时形成一条完整路径。设备 driver 只表达使用关系；PM Core 组织状态转换；genpd 判断 domain 边界；clock/regulator/reset/OPP 处理资源和性能点；CPUIdle/CPUFreq 处理 CPU 侧状态；PSCI/SCMI 和平台 provider 把请求继续交给固件或硬件。

后面继续展开设备资源底座。clock、regulator、reset、genpd 和 OPP 不是 PM Core 的附属细节，它们是 Linux 把功耗状态落到 SoC 硬件上的基础抽象。
