你的 LED 驱动还不够＂Linux＂ —— LED 子系统与 sysfs 标准接口

上一篇我们把 LED 驱动升级到了 platform 驱动 + 设备树 + GPIO 子系统的工程级水准，/dev/led 自动生成、换板子只改 .dts。但你有没有觉得哪里不对？——别的 Linux 系统上控制 LED 都是 echo 1 > /sys/class/leds/xxx/brightness，我们的驱动却只能 ./ledApp /dev/led 1，还得专门写个 C 程序。 今天，我们用 Linux LED 子系统来终结这个问题。

unsetunset先看现状：我们的 LED 驱动"不够 Linux"unsetunset

回顾上一篇的 LED 控制方式：

# 这是我们现在的做法 —— 需要专门的测试程序./ledApp /dev/led 1    # 亮灯./ledApp /dev/led 0    # 灭灯

同一个 LED，看看"标准 Linux 做法"是什么样的：

# 这是 Linux 的标准做法 —— shell一行搞定，不用写任何 C 代码echo 1 > /sys/class/leds/board_led/brightness    # 亮灯echo 0 > /sys/class/leds/board_led/brightness    # 灭灯# 还能设置心跳闪烁echo heartbeat > /sys/class/leds/board_led/trigger# 还能设置定时闪烁echo timer > /sys/class/leds/board_led/triggerecho 500 > /sys/class/leds/board_led/delay_onecho 500 > /sys/class/leds/board_led/delay_off

差距一目了然：

• 我们的方式：专用 C 程序 → write(fd, "1", 1) → 驱动 → GPIO
• 标准方式：echo / cat → sysfs → LED 子系统 → GPIO，shell 脚本直接搞定

标准方式好在哪？

1. 不用写应用层代码 —— shell 直接操作
2. 可脚本化 —— if [ $(cat brightness) -eq 1 ]; then ... fi
3. 自带触发器 —— 心跳灯、定时闪烁、mmc 活动指示，内核自带
4. 统一接口 —— 不管什么平台的 LED，操作方式完全一样

要实现这个效果，我们要用的就是内核的 LED 子系统。

unsetunsetLED 子系统是什么？unsetunset

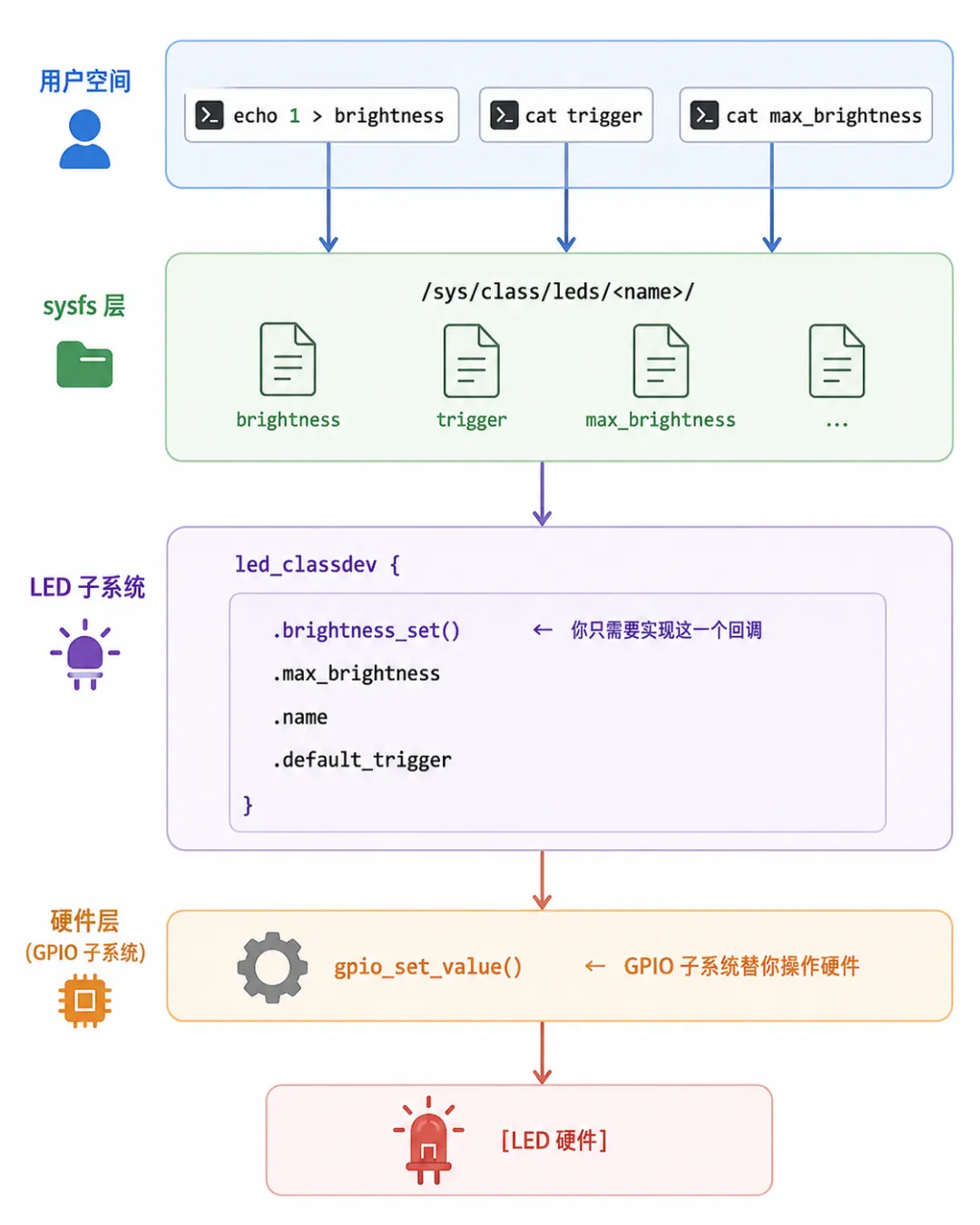

LED 子系统（drivers/leds/）是 Linux 内核专门为 LED 控制设计的一套驱动框架。它的核心思想是：把"怎么控制一个 LED"抽象成一组标准操作，对上提供 sysfs 接口，对下调用 GPIO 子系统的 API。

你只需要做一件事：实现 brightness_set 回调函数，告诉内核"亮度变了该怎么做"。 其余的 sysfs 文件创建、权限管理、trigger 调度，LED 子系统全部包办。

unsetunset核心数据结构：led_classdevunsetunset

#include<linux/leds.h>structled_classdev {constchar    *name;              /* LED 名字 → /sys/class/leds/<name>/ */unsignedint   max_brightness;    /* 最大亮度值（通常填 1 表示开关 */constchar    *default_trigger;   /* 默认触发器（NULL 表示不自动触发） *//* 你需要实现的回调 */void (*brightness_set)(struct led_classdev *led_cdev,enum led_brightness brightness);enumled_brightness(*brightness_get)(struct led_classdev *led_cdev);};

几个关键字段：

unsetunset第一步：实现 brightness_set 回调unsetunset

这是整个驱动里你唯一需要"动脑子"的地方——拿到 LED 子系统传过来的亮度值，把它翻译成 GPIO 电平：

staticvoidboard_led_brightness_set(struct led_classdev *led_cdev,enum led_brightness brightness){/*     * LED 子系统传入 brightness 值，范围 0 ~ max_brightness     * 我们的 LED 不支持调光（max_brightness = 1），所以：     *   brightness == 0  →  灭灯     *   brightness  > 0  →  亮灯     * 通过 container_of 拿到我们的设备结构体，再取出 gpio 编号     */structboard_led_dev *dev =container_of(led_cdev, structboard_led_dev, cdev);if (brightness)        gpio_set_value(dev->gpio, 1);   /* 亮灯 */else        gpio_set_value(dev->gpio, 0);   /* 灭灯 */}

就这几行。对比上一篇 led_write 里的 copy_from_user + 判断 + gpio_set_value 整整 15 行，这里被 LED 子系统精简到了 4 行核心逻辑。

原因：LED 子系统已经帮你做了用户空间到内核空间的数据搬运、合法性校验、并发保护。你只需要关心"亮度变了，GPIO 怎么响应"这一件事。

unsetunset第二步：填充 led_classdev 并注册unsetunset

#include<linux/leds.h>staticstructled_classdevboard_led = {    .name           = "board_led",          /* sysfs 目录名 */    .max_brightness = 1,                    /* 0=灭, 1=亮 */    .brightness_set = board_led_brightness_set,};/* 在 probe 中注册 */ret = led_classdev_register(&pdev->dev, &board_led);if (ret < 0) {    pr_err("led: led_classdev_register failed\n");goto fail_xxx;}

led_classdev_register 做的事情（内核内部）：

1. 在 /sys/class/leds/ 下创建 board_led 目录
2. 在目录下自动创建 brightness、max_brightness、trigger 等 sysfs 文件
3. 把读写这些文件的操作和你提供的 brightness_set 回调关联起来
4. 如果有 default_trigger，激活对应的触发器

注册完，echo 1 > /sys/class/leds/board_led/brightness 就能点灯了。

卸载时注销：

led_classdev_unregister(&board_led);

unsetunset第三步：完整驱动代码unsetunset

把 LED 子系统和上一篇的 platform 驱动框架结合起来，完整的驱动如下：

#include<linux/module.h>#include<linux/platform_device.h>#include<linux/of_gpio.h>#include<linux/gpio.h>#include<linux/leds.h>#define LED_NAME    "board_led"/* ============ 设备私有结构 ============ */structboard_led_dev {int gpio;                          /* GPIO 编号 */structled_classdevcdev;/* LED 子系统核心结构 */};static structboard_led_devled;/* ============ 核心回调：亮度设置 ============ */staticvoidboard_led_brightness_set(struct led_classdev *led_cdev,enum led_brightness brightness){/*     * led_cdev 是容器的一个成员，用 container_of 反推出设备结构体指针     */structboard_led_dev *dev =container_of(led_cdev, structboard_led_dev, cdev);if (brightness)        gpio_set_value(dev->gpio, 1);  /* 亮灯 */else        gpio_set_value(dev->gpio, 0);  /* 灭灯 */}/* ============ probe：设备树匹配后调用 ============ */staticintboard_led_probe(struct platform_device *pdev){int ret;/* 1. 从设备树获取 GPIO */    led.gpio = of_get_named_gpio(pdev->dev.of_node, "led-gpios", 0);if (led.gpio < 0) {        pr_err("led: failed to get led-gpios from dt, ret=%d\n", led.gpio);return led.gpio;    }/* 2. 申请 GPIO */    ret = gpio_request(led.gpio, "led");if (ret) {        pr_err("led: gpio_request failed for gpio %d\n", led.gpio);return ret;    }/* 3. 设为输出，默认低电平（LED 灭） */    gpio_direction_output(led.gpio, 0);/* 4. 填充 led_classdev 并注册 */    led.cdev.name           = "board_led";    led.cdev.max_brightness = 1;              /* 只支持开关 */    led.cdev.brightness_set = board_led_brightness_set;    ret = led_classdev_register(&pdev->dev, &led.cdev);if (ret < 0) {        pr_err("led: led_classdev_register failed\n");goto fail_gpio;    }    pr_info("led: probed, /sys/class/leds/board_led/ ready\n");return 0;fail_gpio:    gpio_free(led.gpio);return ret;}/* ============ remove：与 probe 镜像对称 ============ */staticintboard_led_remove(struct platform_device *pdev){    led_classdev_unregister(&led.cdev);  /* 注销 LED 类设备 */    gpio_set_value(led.gpio, 0);         /* 灭灯 */    gpio_free(led.gpio);                 /* 释放 GPIO */    pr_info("led: removed\n");return 0;}/* ============ 设备树匹配表 ============ */static const structof_device_idboard_led_of_match[] = {    { .compatible = "qian,board-led" },    { }};MODULE_DEVICE_TABLE(of, board_led_of_match);/* ============ platform 驱动 ============ */static structplatform_driverboard_led_driver = {    .driver = {        .name           = "board-led",        .of_match_table = board_led_of_match,    },    .probe  = board_led_probe,    .remove = board_led_remove,};module_platform_driver(board_led_driver);MODULE_LICENSE("GPL");MODULE_AUTHOR("qian");MODULE_DESCRIPTION("Linux LED subsystem driver for onboard LED");

代码导读：几个值得注意的点

1. container_of 宏 —— 结构体嵌入的标准玩法

structboard_led_dev *dev =container_of(led_cdev, structboard_led_dev, cdev);

LED 子系统回调传给你的不是 board_led_dev，而是它内部的 cdev 成员。container_of 通过成员的地址反算出外层结构体的地址。这是 Linux 内核最核心的设计模式之一——你不拥有框架，框架拥有你，但你可以通过嵌入来扩展框架。

2. 没有 file_operations，没有 cdev_add，没有 device_create

和本系列前四篇最大的不同：这次我们不注册字符设备了。 LED 子系统自己会创建 sysfs 文件，应用层通过 sysfs 交互，不需要 /dev/led 设备节点。代码量直接少了 40 行。

3. max_brightness = 1 的含义

这不是随便填的。普通 GPIO 控制的 LED 只能开或关，最大亮度就是 1。如果你用的是 PWM 控制的可调光 LED，max_brightness 应该填 255（或更大），brightness 会传入 0~255 之间的值，你在 brightness_set 里把它转换成 PWM 占空比。

unsetunset设备树unsetunset

跟上篇基本一样，只改 compatible：
