Python + Abaqus 联合仿真：随机骨料混凝土壳单元单轴压缩细观模拟

从细观结构解析宏观力学响应，依托Python自动化建模搭配Abaqus CDP损伤模型，完整还原混凝土单轴压缩全过程的损伤演化规律。

一、案例背景与研究目标

混凝土属于典型三相复合材料，主要由骨料、砂浆以及骨料-砂浆界面过渡区（ITZ）构成，细观结构直接决定其宏观力学性能。

本案例借助Python脚本批量生成随机多边形骨料细观模型，结合Abaqus连续损伤塑性模型（CDP）开展混凝土壳单元单轴压缩仿真，系统研究加载过程中试件的应力应变关系、损伤发展路径与应变分布特征。

二、Python+Abaqus 联合仿真完整流程

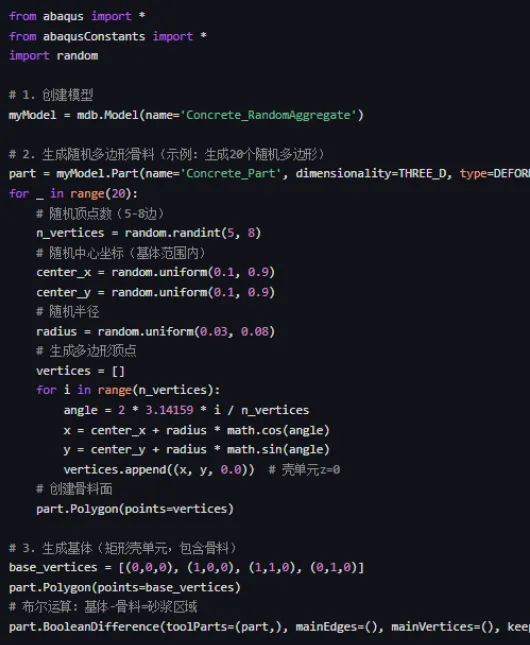

1. Python 生成随机骨料细观模型

通过Python脚本在几何域内完成多边形骨料随机投放，嵌入基体后生成满足实际统计规律的混凝土细观模型。

• 骨料形态：随机多边形
• 分布规则：随机布放，骨料间无重叠
• 计算单元：壳单元（Shell）

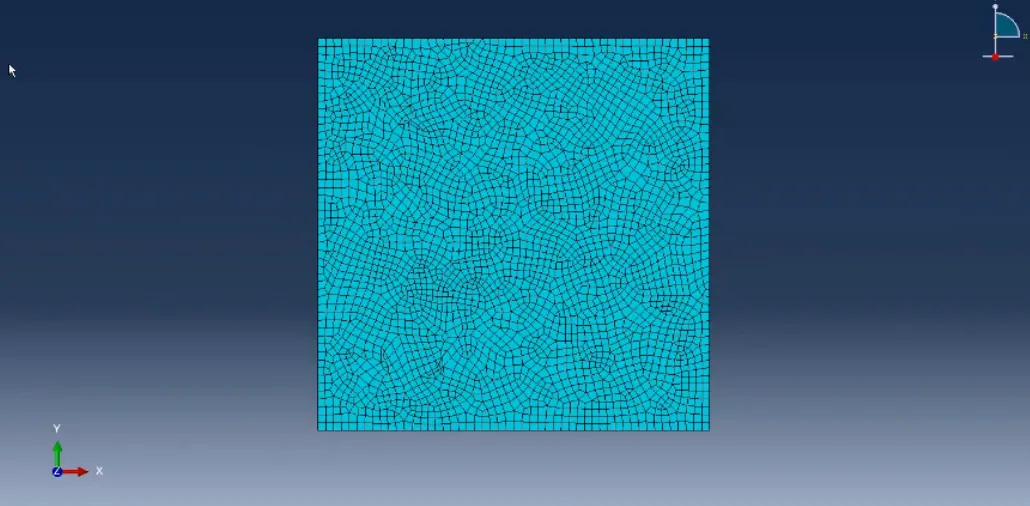

2. 网格划分与材料本构设置

（1）网格划分

• 核心单元：S4R 减缩积分壳单元
• 全局网格尺寸：0.02
• 局部优化：对骨料区域网格进行加密，提升细观计算精度

（2）各相材料参数与本构模型

3. 模型装配与边界条件

• 模型装配：对混凝土部件完成实例化，生成整体装配模型
• 约束与加载设置：
• 底部端面：全位移、全转角约束，U1=U2=U3=UR1=UR2=UR3=0
• 顶部端面：施加竖向位移载荷，实现单轴压缩工况，U2=−0.01

4. 分析步与求解配置

• 分析步类型：静力通用分析步（Static, General）
• 几何设置：开启大变形效应（NLGEOM）
• 求解控制：配置收敛容差、最大迭代次数，保障计算稳定性
• 执行计算：提交分析作业并完成求解

三、仿真结果分析与讨论

本次围绕单轴压缩全加载过程，从应变场、损伤场、载荷-位移曲线三大维度展开分析。

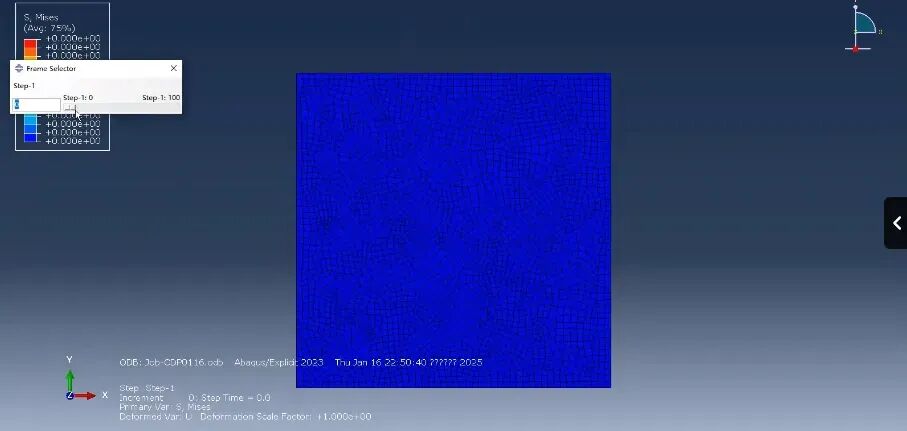

1. 初始状态（Step = 0）

试件无明显变形，骨料分布均匀，整体应变场平稳，未出现应力集中现象。

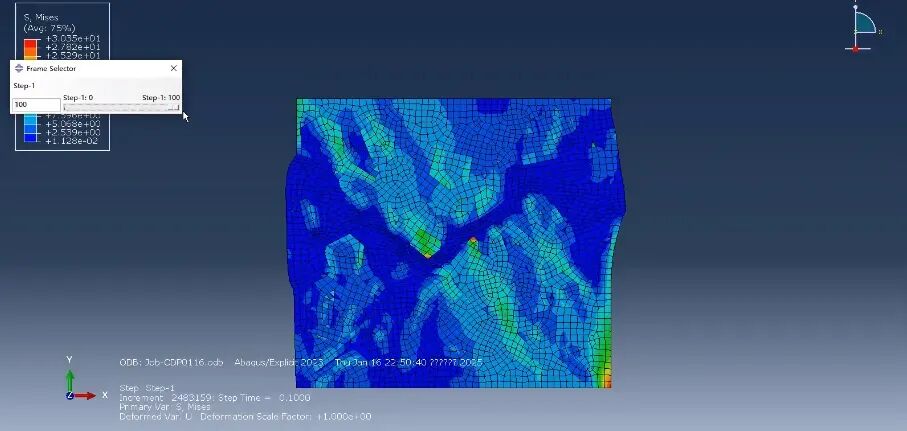

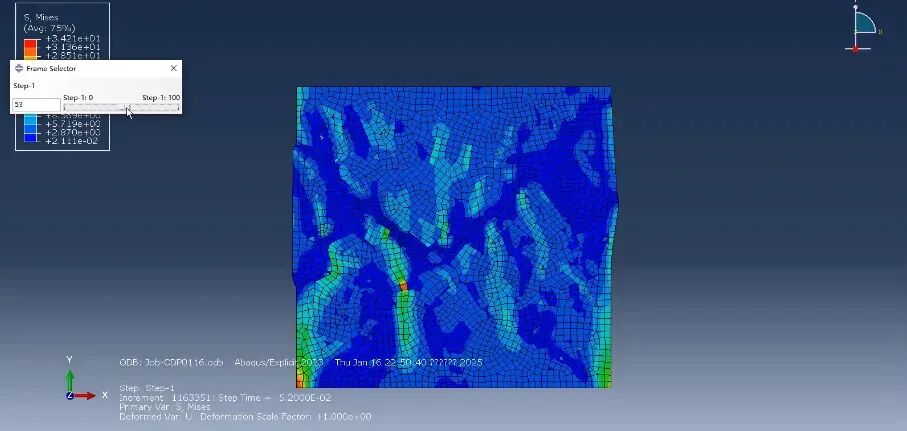

2. 压缩加载过程（Step = 2 ~ Step = 100）

（1）应变场分布规律

应变集中现象主要出现在骨料与砂浆的界面位置；云图颜色由黄绿逐步向红色过渡，代表局部变形持续增大，界面成为变形薄弱区域。

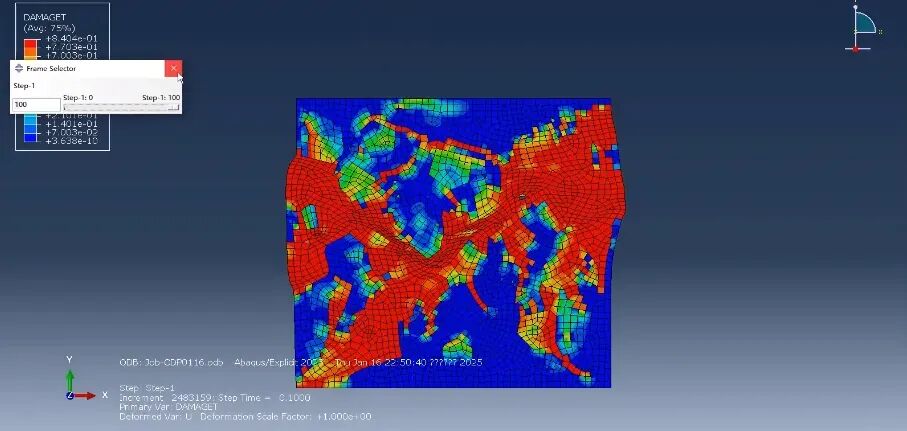

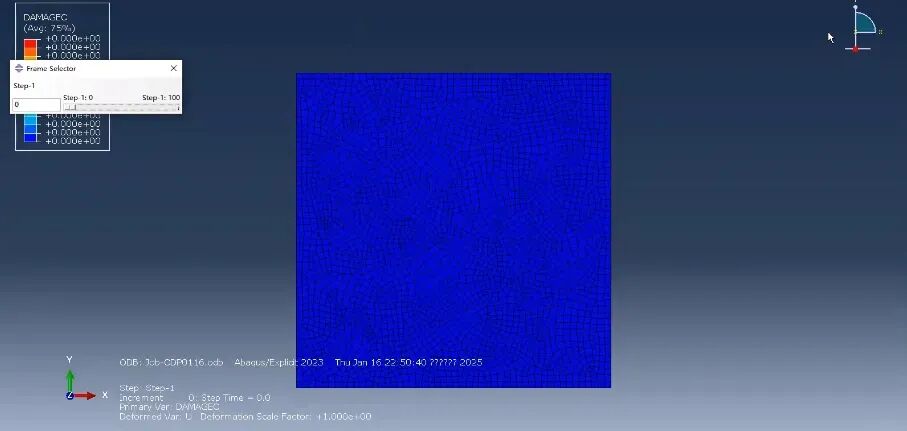

（2）损伤场演化特征

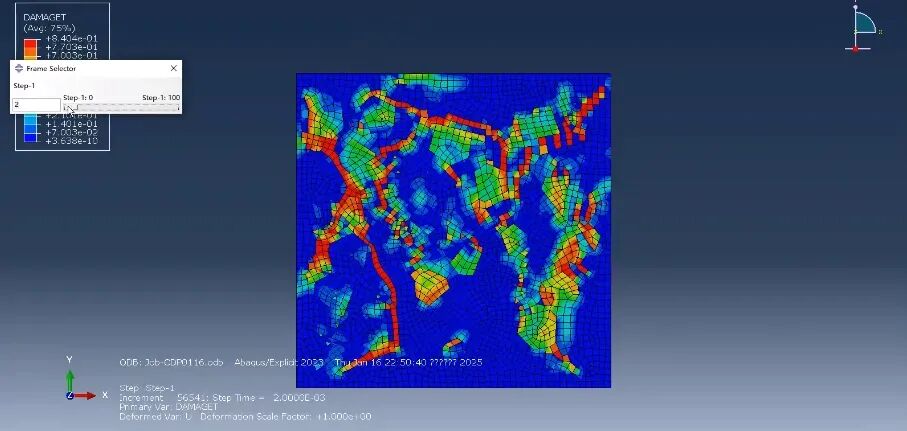

采用CDP模型输出压缩损伤变量DAMAGEC进行分析：初始损伤率先在界面过渡区萌生；随着压缩荷载持续增加，损伤逐步向周边砂浆基体延伸扩展。

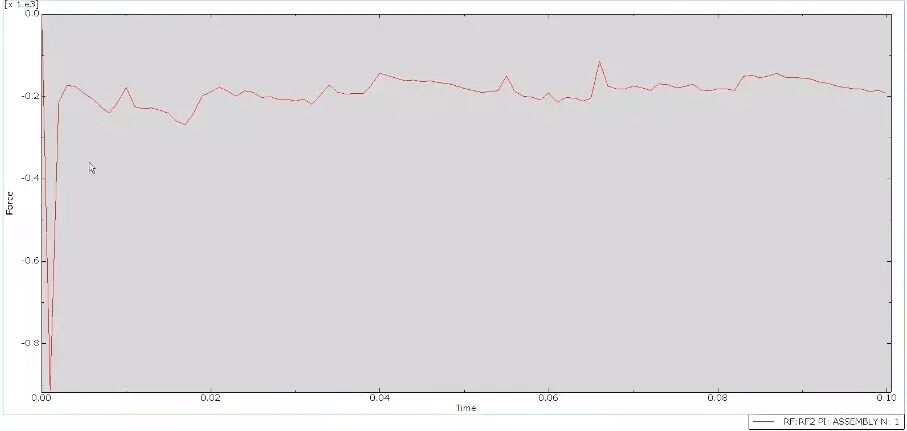

3. 载荷-位移曲线分析

曲线呈现混凝土单轴压缩典型力学特征：

1. 弹性阶段：荷载与位移近似线性增长，试件处于弹性变形状态
2. 峰值后阶段：荷载达到峰值后快速下降并伴随波动，对应内部微裂纹萌生、扩展与贯通
3. 后期阶段：曲线逐渐趋于平缓，表现出混凝土典型的应变软化特性

四、案例应用价值与工程意义

✅ 建模高效自动化：Python脚本实现随机骨料一键建模，大幅降低细观模型的建模工作量 ✅ 细观机理可视化：直观印证界面过渡区是混凝土损伤开裂的核心区域 ✅ 方法通用性强：可灵活适配不同骨料级配、不同配合比的混凝土细观仿真场景 ✅ 工程落地性广：为混凝土结构强度验算、寿命评估、结构优化设计提供细观力学依据

总结

借助Python与Abaqus联合仿真技术，能够在细观尺度直观还原混凝土损伤从界面萌生、逐步扩展，最终引发整体宏观破坏的全过程。
