网格敏感性分析：用 Python 统一配置曲率和狭缝加密

需求描述：进阶网格控制自动化

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

全局网格尺寸只能决定整体粗细，但真实模型里还有很多更具体的问题：小圆角和孔边需要曲率捕捉，薄壁间隙和窄缝需要狭缝加密，规则实体希望用 MultiZone，某些加载面、接触面或后处理关注面又希望保持更规整的 Face Meshing。

这些设置单独看都不复杂，真正麻烦的是它们分散在 Mesh Details、Automatic Method 和 Face Meshing 对象里。手动操作时，某个参数漏设、某个 Body 没选中、某个面没有加映射控制，都可能让同一批模型的网格策略变得不一致。

脚本实现思路

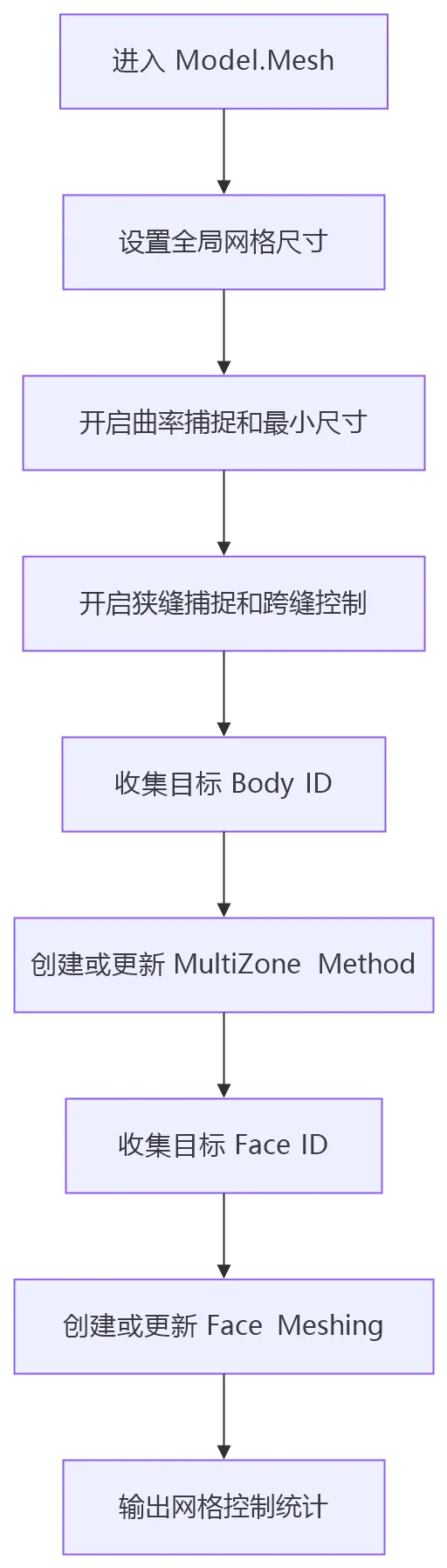

这个脚本的主线可以概括为：先明确当前 Mechanical 项目中的目标对象，再按照规则执行创建、更新、导出或刷新，最后用对象数量、导出路径、控制台输出或界面结果做复核。

把这条主线写清楚，比单纯堆 API 更重要。工程脚本以后往往还要改对象名称、改单位、改输出目录或改结果类型，结构清楚，后续维护成本才会低。

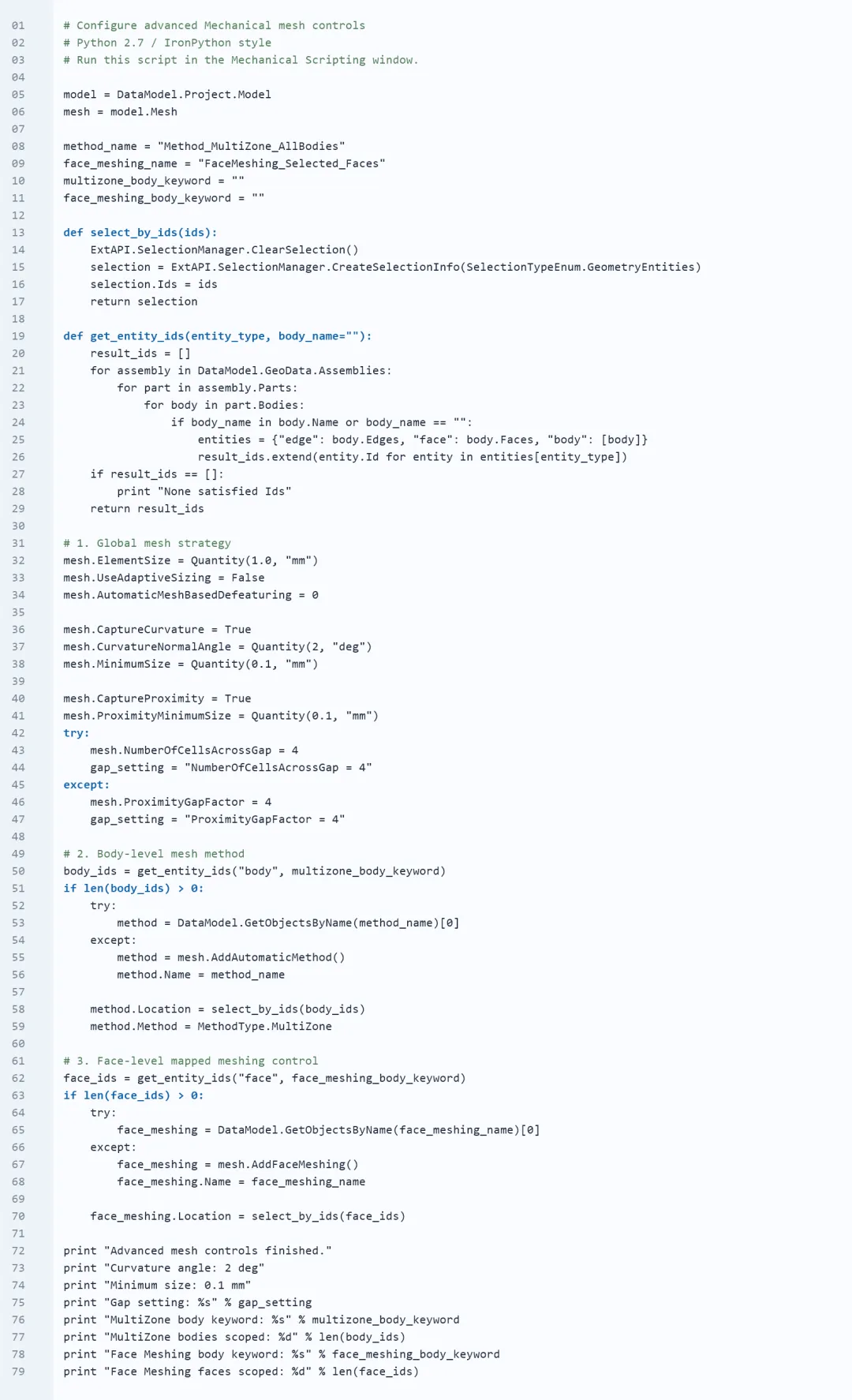

源码及其讲解

本篇涉及的关键对象和接口包括：

• • DataModel.Project.Model
• • model.Mesh
• • DataModel.GeoData.Assemblies
• • ExtAPI.SelectionManager.CreateSelectionInfo(...)
• • mesh.AddAutomaticMethod()
• • mesh.AddFaceMeshing()

写项目版脚本时，建议把命名规则、路径、结果类型或参数表集中放在脚本开头。这样模型变化后优先改规则区，而不是在正文逻辑里到处找变量。

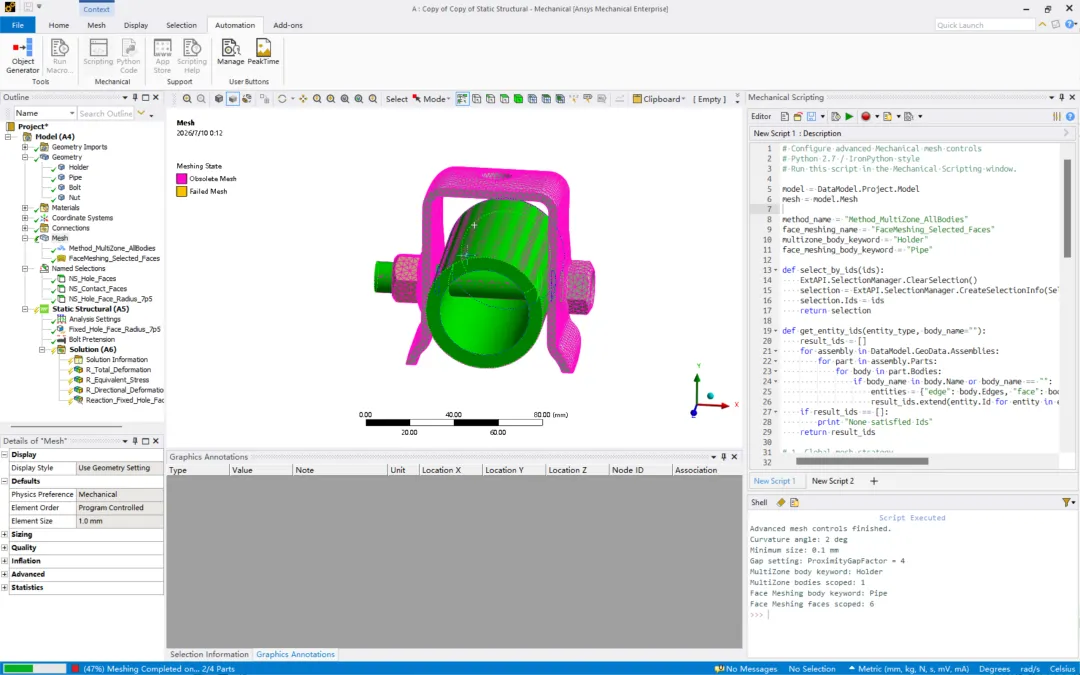

脚本运行结果

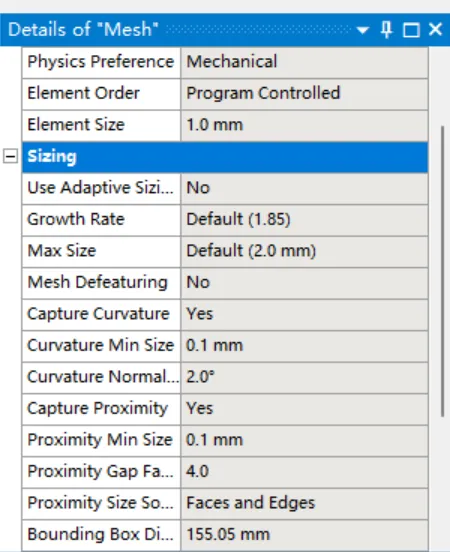

运行后，Mechanical 中会出现或更新三类内容：

运行后不要只看对象是否创建成功，还要生成网格并检查关键区域：曲率角度和最小尺寸会影响小特征区域的节点数量，MultiZone 对几何可扫掠性有要求，Face Meshing 也不是所有复杂曲面都适合。控制台数量、对象树作用域和网格质量要一起看。

运行后建议按下面几项复核：

• • 确认 Mechanical 当前单位制和脚本里的 mm、deg 一致。
• • 确认两个 body keyword 不会误选大量无关几何体。
• • MultiZone 适合规则体或可扫掠体，不适合时需要换网格方法。
• • Face Meshing 不是尺寸控制，复杂曲面或拓扑不规则面可能无法生成理想映射网格。
• • 生成网格后检查节点数、单元数、网格质量和关键区域单元分布。

脚本扩展方向

• • 将 Body 名称关键字扩展成多条区域规则，对不同零件分别设置曲率加密、狭缝加密或网格方法。
• • 按 Named Selection 或几何类型限制 Face Meshing 的作用范围，避免无关区域被错误套用。
• • 在生成网格后导出节点数、单元数和网格质量指标，用数据检查网格策略是否生效。
• • 与网格无关性流程结合，批量比较不同尺寸、曲率和狭缝参数对结果的影响。

总结

这一篇的重点，不是把 Mechanical 里的一个按钮换成一段代码，而是把一个容易重复、容易漏项、又适合标准化的动作整理成固定流程。

把 Mechanical 中分散的网格控制统一成一套脚本流程：先配置 Mesh 全局曲率和狭缝策略，再给目标 Body 添加 MultiZone Method，最后给目标 Face 添加 Face Meshing。

真正用于项目时，建议先在一个小模型上验证对象名称、单位、结果刷新和重复运行逻辑，再放进批量流程。这样脚本既能提高效率，也能留下可检查的工程记录。

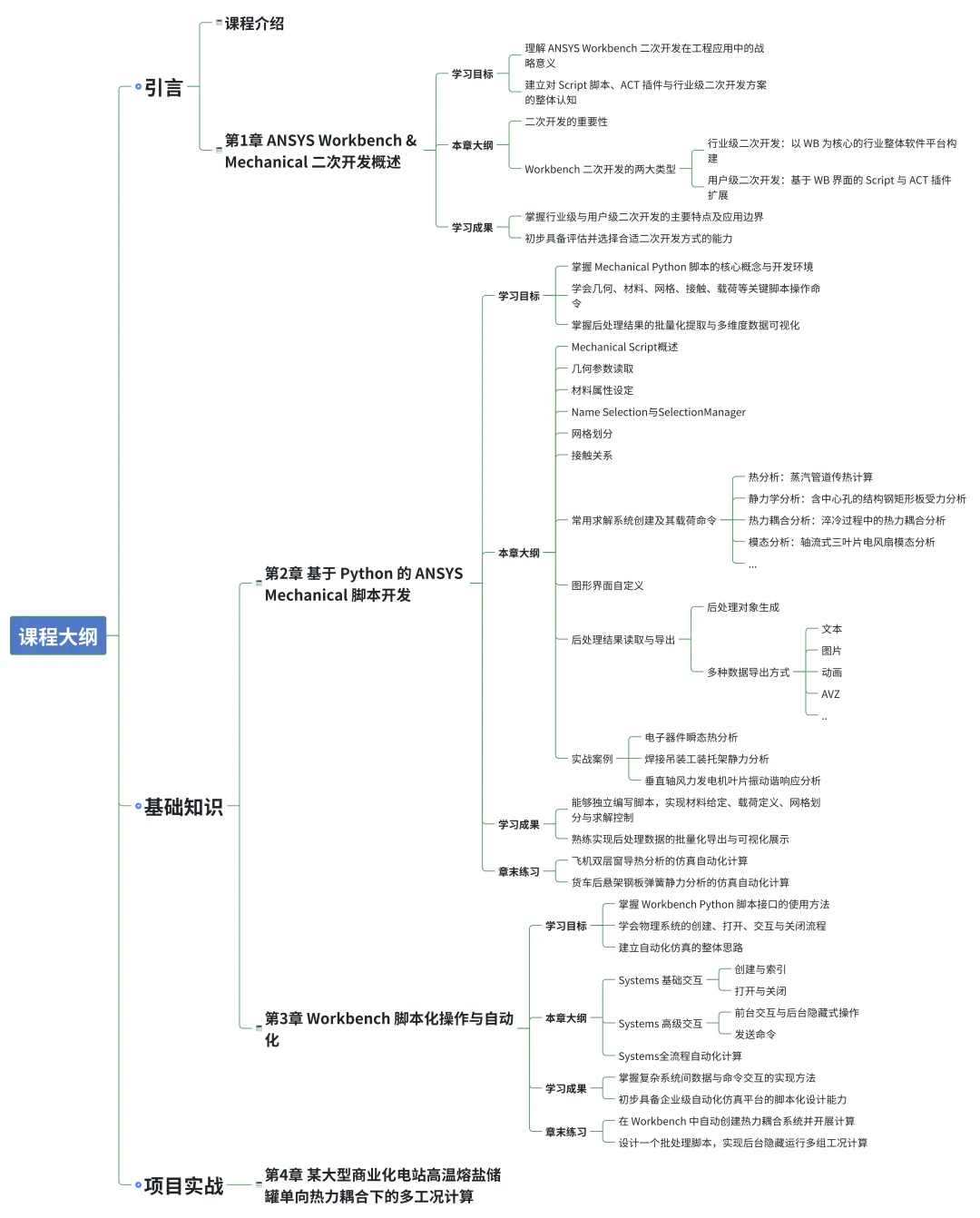

点击阅读原文，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。
