正运动ARM工控机Linux下从CAD图纸到运动加工(一):Qt Demo的CAD导入
- 2026-08-28 10:57:32

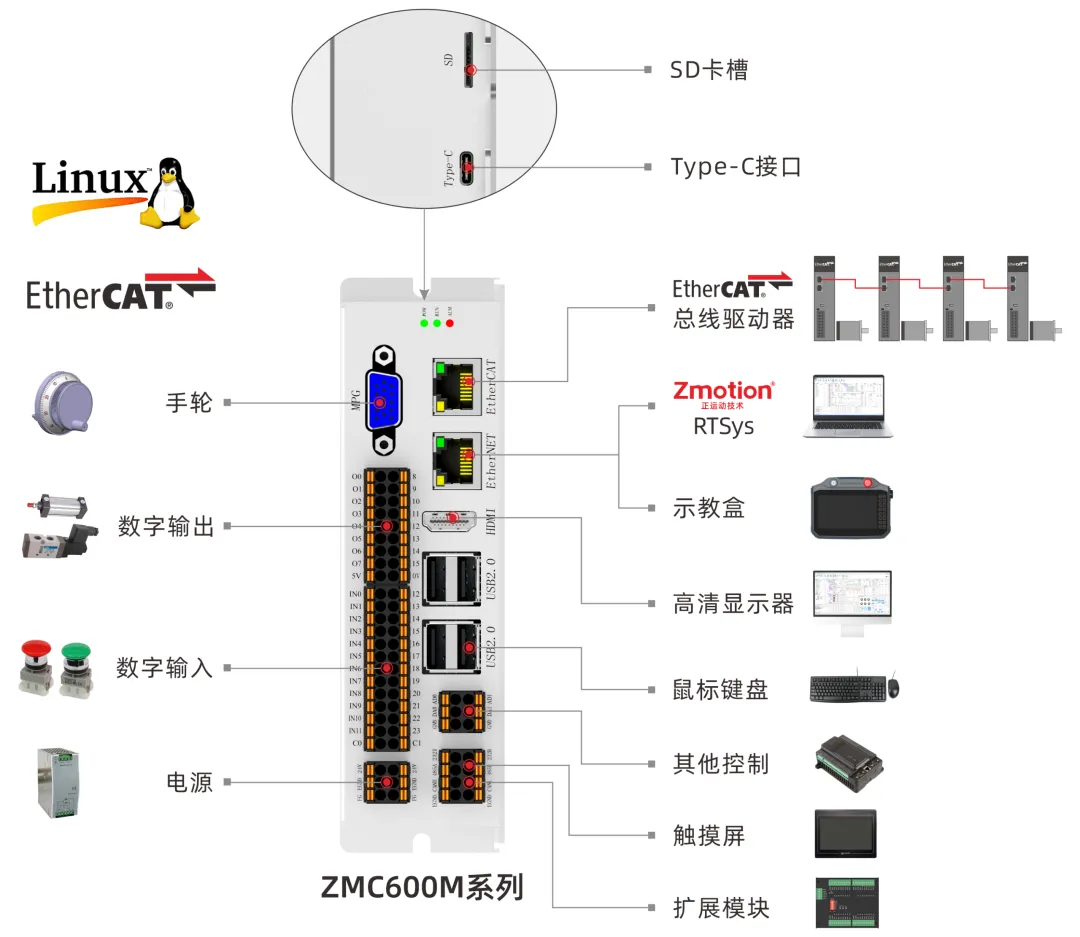

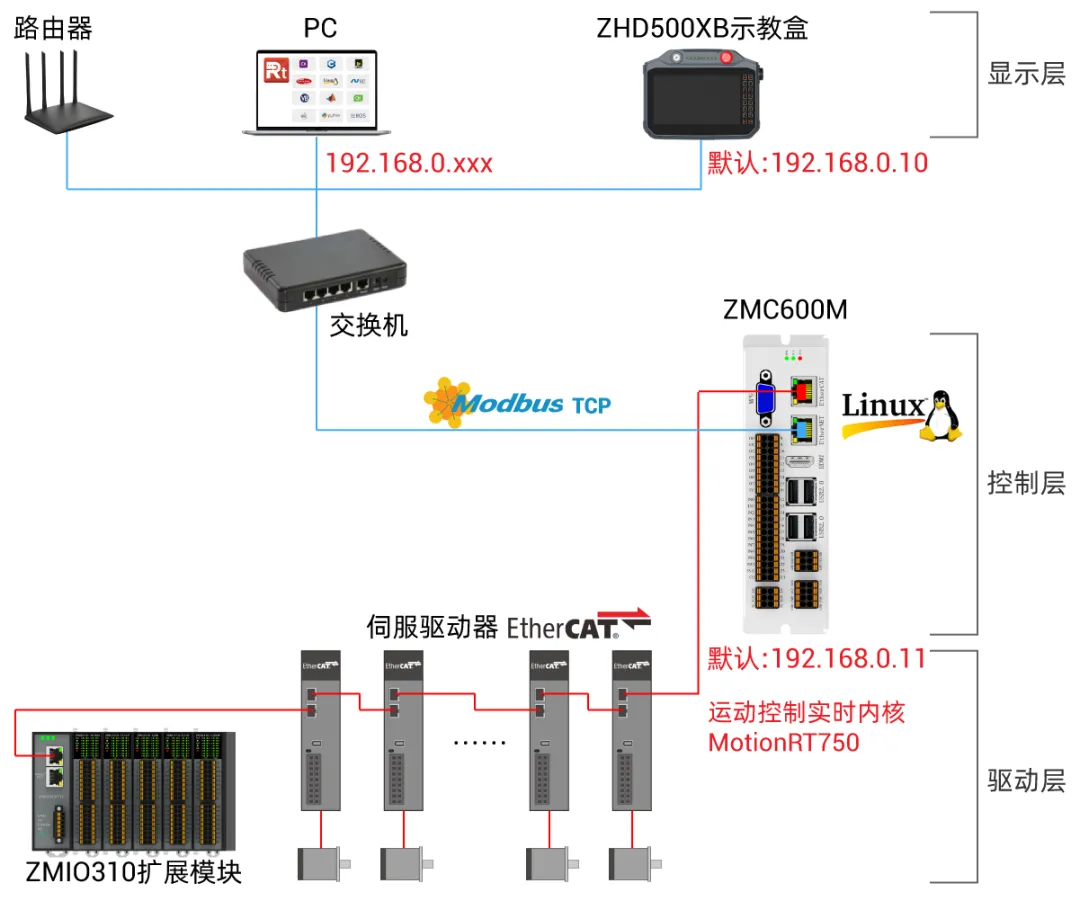

ZMC600M系列高性能多轴运动控制器是一款EtherCAT总线立式运动控制器，控制器本身最多支持6-32轴的复杂的控制需求。
ZMC600M是基于“ARM架构+纯国产Linux运动控制实时内核MotionRT750+ EtherCAT”的总线型运动控制器，打破平台壁垒，实现了嵌入式系统与运动控制和实时内核技术的无缝衔接。
● 内置Linux系统，搭载强实时内核MotionRT750；
● 可选6-32轴运动控制，EtherCAT总线最快通讯周期可达250μs；
● 24路高速IO输入，2路高速锁存，3路单端编码器接口；
● 16路高速IO输出，4路PWM/PSO，4路单端脉冲轴接口；
● 2路AD，2路DA（0-10V，12bit）；
● 支持EtherNET、CAN、RS232、RS485通讯；
● 1路MPG手轮接口；
● 支持掉电存储；
● 特殊型号支持5V/24V推挽输出功能；
● 支持多文件多任务编程，可支持PC程序和控制器内置程序同时工作。
基于linux平台的ZMotionCadEx和Qt/C++，把CAD文件导入、DXF验证、图形预览、轴参数配置和运动控制流程串成一个可演示、可参考复用的小型验证DEMO。
在真实的CAD/CAM或运动控制项目里，问题通常不是单点出现的，而是出现在一条很长的链路中：
CAD文件：
✅CAD库导入
✅几何数据解析
✅图形预览
✅坐标和参数转换
✅控制器连接
✅运动执行
任何一层出现问题，最后用户看到的可能是：
☒“这个图纸跑不了”
☒“导入以后没图形”
☒“图形看起来对，但设备动作不对”
☒“控制器能连上，但加工效果异常”

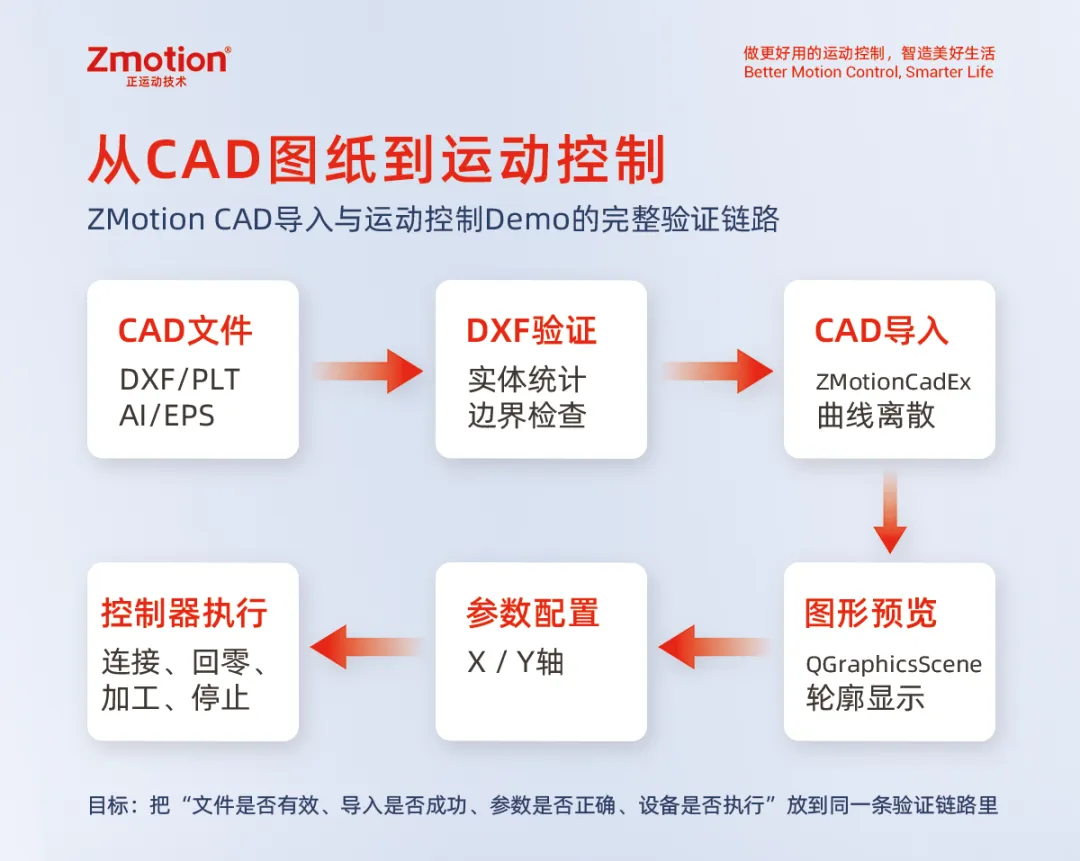

所以这个demo的目标，不是做一个简单的文件打开工具，而是把“CAD文件→图形预览→参数配置→控制器执行”这条链路串起来，方便开发、联调、演示和现场排障。
这个Demo主要用来验证从图纸到设备执行之间的关键环节。
✅对开发来说，它可以验证CAD导入逻辑和图形数据处理是否正确。
✅对排障来说，它可以帮助判断问题到底出在文件、导入库、参数还是设备层。
✅对演示来说，它可以比较完整地展示从CAD文件到运动控制执行的过程。

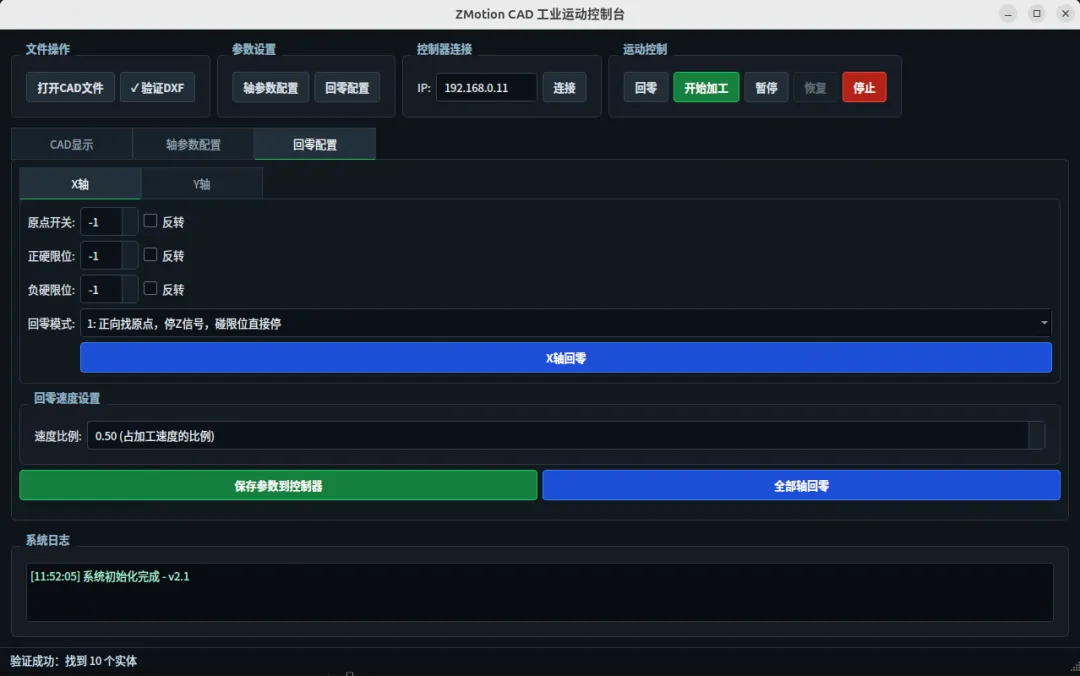

当前版本已实现的核心功能如下：
✅支持DXF/PLT/AI/EPS等CAD文件导入。
✅基于正运动ZMotionCadEx库解析CAD文件。

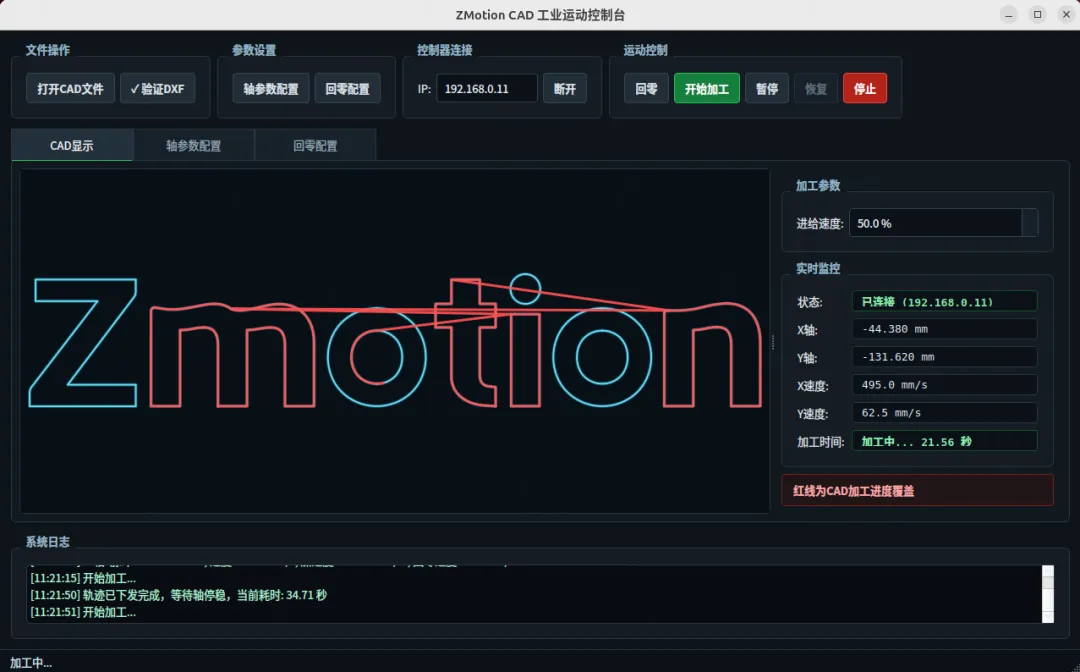

✅支持导入后的图形实时预览。

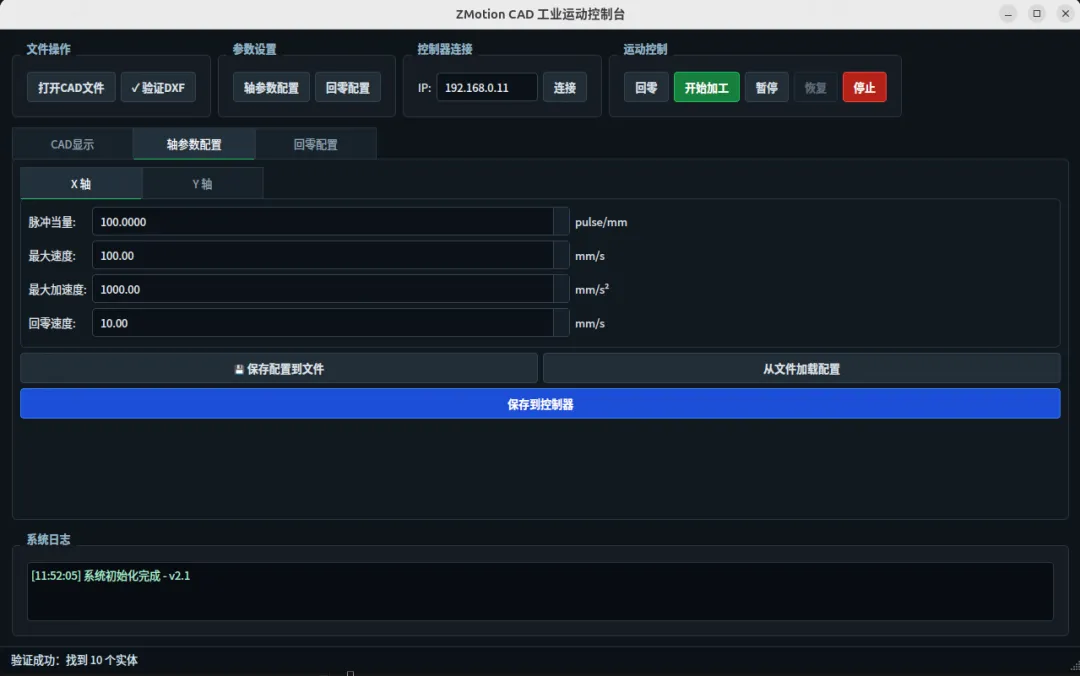

✅支持X/Y双轴脉冲当量、最大速度、最大加速度、回零速度配置。
✅支持控制器IP连接。
✅支持回零、开始加工、暂停、停止等运动控制操作。
✅支持系统日志输出，方便查看导入、连接和运动控制过程。
✅支持加工用红线覆盖，显示加工进度。
✅额外加入了一个基于dxflib的DXF验证器，用来排查导图失败问题。
CAD导入核心逻辑代码如下：
CadData CadImporter::importFile(const QString& filePath, double unit, double precision){CadData result;result.success = false;// option = 0：强制将实体转换为线段，便于后续预览和运动控制int option = 0;// 原始 precision = 0.1 时，部分 SPLINE 曲线转换效果不稳定// 调整到 0.01，提高曲线离散和导入成功率double adjustedPrecision = 0.01;Struct_ZCad_VectGroup* vectGroup = ZMotionCad3_ImportVectGraph(filePath.toUtf8().constData(),unit,option,adjustedPrecision,0);if (!vectGroup) {result.errorMessage = "导入失败：ZMotionCad3_ImportVectGraph 返回空指针";return result;}double minX = 1e9;double minY = 1e9;double maxX = -1e9;double maxY = -1e9;int layerIndex = 0;Struct_ZCad_VectGroup* currentGroup = vectGroup;while (currentGroup) {layerIndex++;Struct_ZCad_Vect* vect = currentGroup->m_pVect;while (vect) {CadEntity entity;entity.layer = layerIndex;entity.color = currentGroup->m_ColorPen;entity.isClosed = vect->IfCloseLine;// 优先读取转换后的线段数据Struct_ZCad_Seg* firstSeg = vect->m_pLineSeg;// 如果转换后的线段为空，则 fallback 到原始线数据if (!firstSeg) {firstSeg = vect->m_pLine;}if (firstSeg) {Struct_ZCad_Seg* seg = firstSeg;int segCount = 0;do {QPointF point(seg->x1, seg->y1);entity.points.append(point);minX = qMin(minX, seg->x1);minY = qMin(minY, seg->y1);maxX = qMax(maxX, seg->x1);maxY = qMax(maxY, seg->y1);seg = seg->m_pnext;segCount++;// 防止链表异常导致死循环if (segCount > 10000) {break;}} while (seg && seg != firstSeg);result.entities.append(entity);}Struct_ZCad_Vect* nextVect = (Struct_ZCad_Vect*)vect->m_pnext;if (nextVect == currentGroup->m_pVect) {break;}vect = nextVect;}Struct_ZCad_VectGroup* nextGroup =(Struct_ZCad_VectGroup*)currentGroup->m_pnext;if (nextGroup == vectGroup) {break;}currentGroup = nextGroup;}if (!result.entities.isEmpty()) {result.boundingRect = QRectF(QPointF(minX, minY), QPointF(maxX, maxY));}ZMotionCad3_DeleteChain((Struct_ZCad_Item*)vectGroup);result.success = true;return result;}
这里的关键点有两个：
1.导入时使用option=0，强制将CAD实体转换为线段，方便后续预览和运动控制。
②读取数据时不只检查m_pLineSeg，还有fallback检查m_pLine，避免库已经返回了原始线数据，但业务代码没有读取到。
这也是后面解决SPLINE样条曲线导入为空问题的关键。

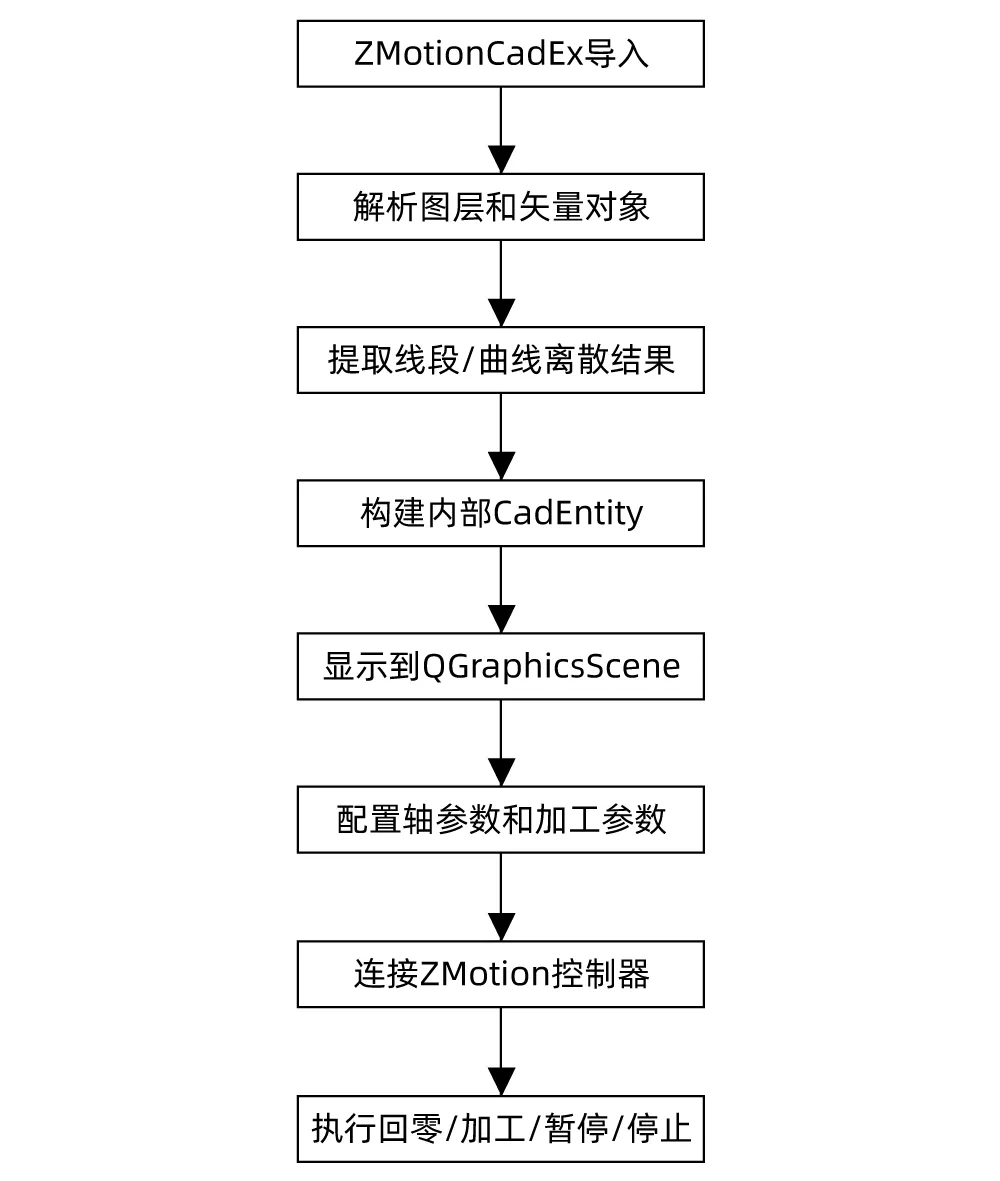

CAD文件不是简单“打开一下”，而是要经过导入库解析、图层遍历、矢量对象读取、坐标提取，最后才能进入图形预览和运动控制流程。
在实际调试中，经常会遇到一种情况：
CAD软件里能正常打开的DXF文件，导入程序后实体数却是0。
这时候不能直接判断文件坏了，也不能直接判断CAD库有问题。
更合理的做法是先把问题拆开：
✅文件里到底有没有几何实体？
✅实体类型是什么？
✅是LINE、CIRCLE、ARC、LWPOLYLINE，还是SPLINE？
✅是文件格式问题，还是导入参数问题？
✅是CAD库没有解析出来，还是业务代码没有读取到？

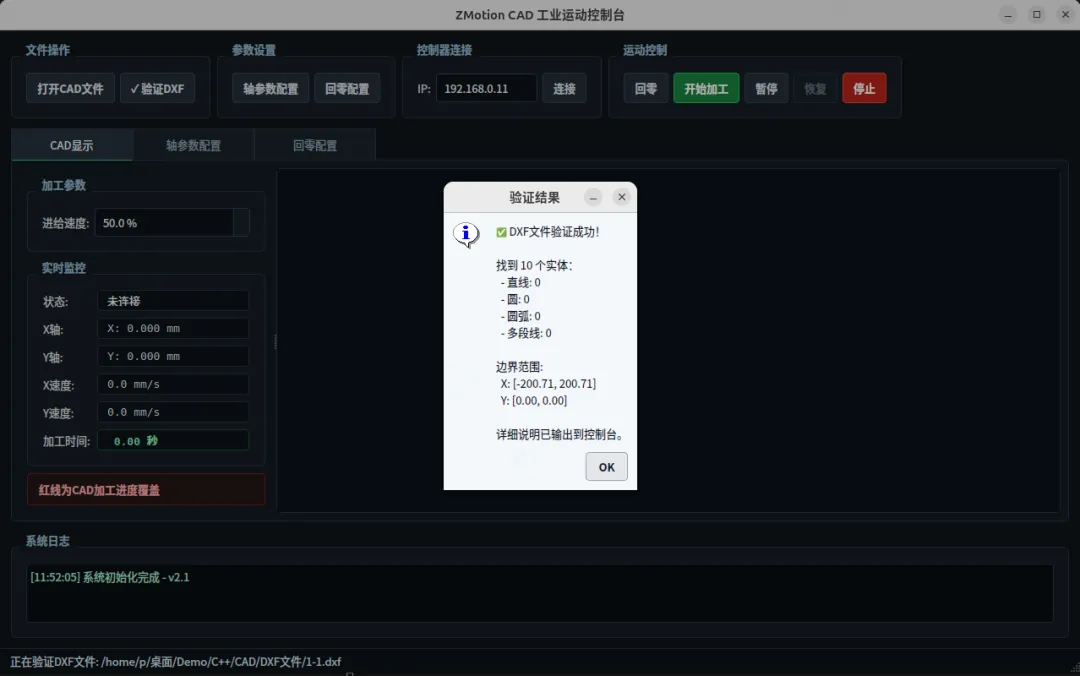

所以这个demo里额外加了一个基于dxflib的第三方验证器。
它不参与正式加工流程，只负责独立检查DXF文件内容。
这样可以在正运动CAD库之外，提供一个对照结果。
验证器可以帮助确认：
✅文件是否能打开。
✅是否包含有效几何实体。
✅各类实体数量是多少。
✅图形边界范围是否合理。
✅文件是否可能是格式或实体类型问题。
1.脚本里的关键检查逻辑。
DXF_FILE="$1"if [ ! -f "$DXF_FILE" ]; thenecho "错误: 文件不存在: $DXF_FILE"exit 1fiif grep -q "ENTITIES" "$DXF_FILE"; thenecho "找到 ENTITIES 段"elseecho "未找到 ENTITIES 段，文件可能不包含几何实体"fiecho "实体类型统计："for entity_type in LINE CIRCLE ARC LWPOLYLINE SPLINE ELLIPSE TEXT DIMENSION; docount=$(grep -A1 "^0$" "$DXF_FILE" | grep -c "^${entity_type}$")if [ $count -gt 0 ]; thenprintf " %-15s %d\n" "$entity_type:" $countfidone
2.Qt验证器入口。
#include<QCoreApplication>#include<QDebug>#include"dxflibverifier.h"intmain(int argc, char *argv[]){QCoreApplication app(argc, argv);if (argc < 2) {qDebug() << "用法: ./test_verifier <dxf_file>";return 1;}QString filePath = QString::fromLocal8Bit(argv[1]);DxflibVerifier verifier;DxfVerifyResult result = verifier.verifyFile(filePath);if (result.success && result.entities.size() > 0) {qDebug() << "验证成功，找到" << result.entities.size() << "个实体";return 0;}qDebug() << "验证失败，未找到有效几何实体";return 1;}
3.验证结果数据结构。
struct DxfEntity {QVector<QPointF> points;bool isClosed;QString layer;// 0=LINE, 1=CIRCLE, 2=ARC, 3=LWPOLYLINE, 4=SPLINEint entityType;};struct DxfVerifyResult {bool success;QString errorMessage;QVector<DxfEntity> entities;int totalLines;int totalCircles;int totalArcs;int totalPolylines;int totalSplines;double minX;double minY;double maxX;double maxY;};DxfVerifyResult DxflibVerifier::verifyFile(const QString& filePath){DxfVerifyResult result;if (!parseDxfFile(filePath, result)) {result.success = false;result.errorMessage = "解析失败或文件不存在";return result;}result.success = true;printSummary(result);return result;}
4.解析DXF实体类型。
bool DxflibVerifier::parseDxfFile(const QString& filePath, DxfVerifyResult& result){QFile file(filePath);if (!file.open(QIODevice::ReadOnly | QIODevice::Text)) {return false;}QTextStream in(&file);in.setCodec("UTF-8");QStringList allCodes;QStringList allValues;// DXF 文本格式通常是“组码 + 值”成对出现while (!in.atEnd()) {QString codeLine = in.readLine().trimmed();if (in.atEnd()) break;QString valueLine = in.readLine().trimmed();if (!codeLine.isEmpty() && !valueLine.isEmpty()) {allCodes.append(codeLine);allValues.append(valueLine);}}file.close();if (allCodes.isEmpty()) {return false;}for (int i = 0; i < allCodes.size(); i++) {if (allCodes[i] != "0") {continue;}QString entityType = allValues[i].toUpper();if (entityType == "LINE") {parseLine(allCodes.mid(i), allValues.mid(i), result);} else if (entityType == "CIRCLE") {parseCircle(allCodes.mid(i), allValues.mid(i), result);} else if (entityType == "ARC") {parseArc(allCodes.mid(i), allValues.mid(i), result);} else if (entityType == "LWPOLYLINE") {parseLWPolyline(allCodes.mid(i), allValues.mid(i), result);} else if (entityType == "SPLINE") {parseSpline(allCodes.mid(i), allValues.mid(i), result);}}return true;}
加入DXF验证之后，整个排障路径会清晰很多。
如果第三方验证器能读到实体，但正运动CAD库导入为空，说明文件本身大概率不是空的。
这时候应该重点检查：
✅导入参数是否合适。
✅精度设置是否过粗。
✅是否存在 SPLINE、ELLIPSE等复杂实体。
✅是否需要将曲线转换成线段。
✅程序是否漏读了某些返回字段。
如果第三方验证器也读不到实体，那排查方向就应该回到DXF文件本身。比如：
✅文件是否为二进制DXF。
✅是否只有BLOCK定义但没有实际插入。
✅是否只有文字、标注等非几何实体。
✅是否需要另存为ASCII DXF R12/R14。
✅是否需要在CAD软件里先执行炸开或转换。
如果图形预览正常，但设备执行异常，那问题就不应该继续纠结在文件层。
这时候应该看：
✅X/Y轴脉冲当量是否正确。
✅最大速度和加速度是否合理。
✅回零速度是否匹配当前设备。
✅进给速度和主轴转速是否符合工艺。
✅控制器IP和连接状态是否正常。
✅运动控制指令是否正确执行（检查函数返回值是否为零）。
这样一来，原本模糊的“跑不了”，就可以被拆成更明确的问题类型。
教学视频：
本次，正运动技术ARM工控机Linux下从CAD图纸到运动加工(一)：Qt Demo的CAD导入，就分享到这里。
更多精彩内容请关注“正运动小助手”公众号，需要相关开发环境与例程代码，请咨询正运动技术销售工程师：400-089-8936。
