Linux 文件系统一致性: 从崩溃恢复到 Journaling 机制

概览摘要

文件系统一致性是存储系统的生命线. 当系统突然掉电或崩溃时, 如果不能保证数据结构的完整性, 轻则丢失用户数据, 重则文件系统彻底损坏. 这就是为什么 Linux 文件系统需要复杂的一致性保证机制

本文深入探讨 Linux 文件系统如何面对这个挑战: 从最初的同步写入到现代的 Journaling 机制, 从元数据保护到数据完整性校验. 我们会剖析 ext4、Btrfs、XFS 等主流文件系统的实现细节, 揭示它们如何在性能和安全之间找到平衡点. 通过理解这些底层机制, 你会认识到看似简单的"文件操作"背后有多少工程智慧

核心概念详解

什么是文件系统一致性

文件系统一致性指的是磁盘上的数据结构和内存中的视图保持同步, 满足特定的不变式（invariants）. 简单理解就是: 无论何时中断, 文件系统都能恢复到一个合法的状态

比如, 当你删除一个文件时, 需要同时更新三处地方:

• • inode 位图（标记该 inode 为空闲）
• • 数据块位图（标记数据块为空闲）
• • 父目录项（删除目录条目）

如果只完成了其中一两步就掉电, 文件系统就进入了不一致状态: 可能 inode 仍被标记为占用, 但对应的数据块已被清空, 导致垃圾文件占据磁盘空间

三类一致性问题

元数据不一致: 位图、inode、超级块等管理结构出现矛盾. 这是最严重的, 会导致文件系统彻底崩坏

数据泄露: 已删除文件的数据块未被正确释放, 残留数据可能被新文件覆盖, 造成信息泄露

数据损坏: 文件内容被不完整的写入中断, 导致文件数据不完整或乱码

Journaling 的基本思想

想象你在账本上记账. 传统方式是直接修改账本, 结果掉电了, 数据一半没写. 更聪明的办法是先在日志本上记录"要做什么", 然后再执行, 最后在日志上打个勾. 即使中途掉电, 恢复时只需扫描日志本就知道该做什么

文件系统 Journaling 的原理完全一样: 在真正修改磁盘数据前, 先把这次操作的所有变更写进一个 journal 日志区域. journal 采用循环写入, 一旦操作成功确认, 该日志项就可被覆盖

Ordered vs Writeback vs Data Journal

Ordered 模式（ext4 默认）:

• • 元数据修改进日志
• • 用户数据先写, 再更新元数据
• • 这样即使元数据成功提交但数据未写, 至少数据本身是完整的

Writeback 模式:

• • 只有元数据进日志
• • 用户数据写入没有特殊顺序保证
• • 最快, 但数据文件可能看到旧数据（虽然元数据一致）

Data Journal 模式:

• • 所有变更（包括用户数据）都进日志
• • 最安全, 但 journal I/O 翻倍, 性能最差

实现机制深度剖析

数据结构

Journal 日志结构

// Linux 内核 journal 核心数据结构
typedefstruct journal_s {
    unsigned long       j_flags;           // 日志状态标志
    unsigned long       j_total_len;       // 日志总大小（块数）
    unsigned long       j_blk_offset;      // 日志在磁盘上的偏移

struct mutex        j_checkpoint_mutex;// 检查点保护
struct buffer_head  *j_sb_buffer;      // 超级块缓冲
    journal_superblock_t *j_superblock;    // 日志超级块

    spinlock_t          j_list_lock;       // 保护事务列表
struct journal_head *j_checkpoint_transactions;

    unsigned long       j_tail;            // 日志尾部指针
    unsigned long       j_tail_sequence;   // 尾部序列号
    unsigned long       j_transaction_sequence;  // 事务序列号

    wait_queue_head_t   j_wait_transaction_locked;  // 事务锁等待队列
} journal_t;

关键字段解释:

• • j_flags: 记录日志是否启用、是否需要恢复等状态
• • j_tail、j_transaction_sequence: 日志指针环形队列的关键, 防止日志覆盖未确认的项
• • j_checkpoint_mutex: 保护检查点操作, 确保日志安全回收

事务结构

// 事务描述结构
typedefstruct transaction_s {
    journal_t           *t_journal;        // 所属日志
    unsigned long       t_tid;             // 事务ID
    unsigned int        t_state;           // 事务状态
    unsigned long       t_log_start;       // 在日志中的起始位置

struct buffer_head  *t_descriptor_buffer;     // 事务描述符块

struct journal_head *t_buffers;        // 该事务包含的buffer_head链表
struct journal_head *t_checkpoint_list;      // 检查点列表
struct journal_head *t_inode_list;           // inode列表

    spinlock_t          t_handle_lock;    // 保护handle计数
    int                 t_updates;        // 未提交的handle数

    __u32               t_log_csum;       // 日志校验和（防止日志损坏）
} transaction_t;

buffer_head 的 journal 扩展

// 每个缓冲块都可能属于日志事务
struct journal_head {
struct buffer_head  *b_bh;            // 指向实际缓冲

    transaction_t       *b_transaction;   // 所属事务（运行中）
    transaction_t       *b_next_transaction;     // 下一个事务（排队中）

    unsigned int        b_jlist;          // 在事务中的位置（metadata/data/revoke）
    unsigned long       b_modified;       // 修改标记
};

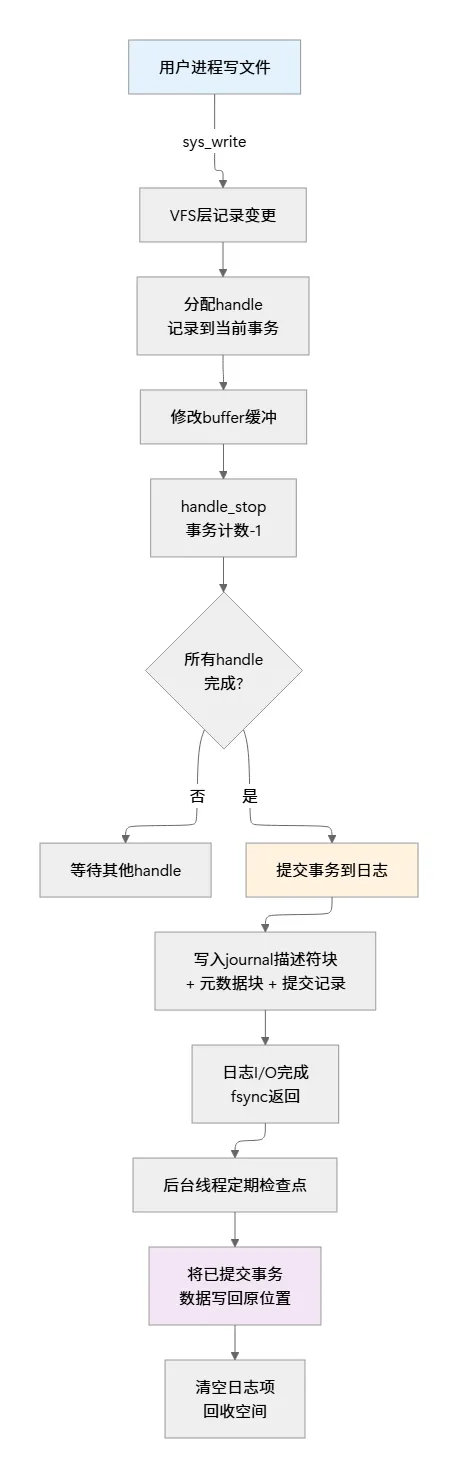

数据流向与操作序列

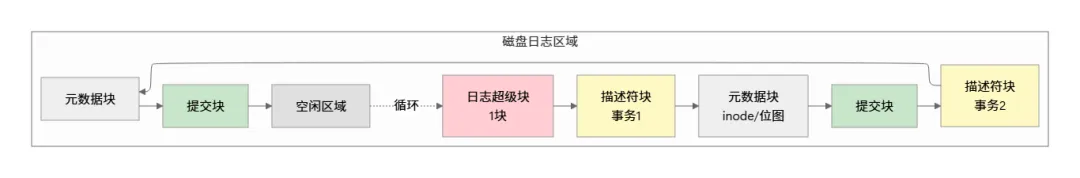

内存布局与 Journal 循环队列

核心算法: 事务生命周期

第1阶段: Running - 事务运行

// 内核代码简化版
handle_t *ext4_journal_start(struct inode *inode, int blocks) {
    journal_t *journal = EXT4_JOURNAL(inode->i_sb);
    transaction_t *transaction;

    // 获取当前事务或创建新事务
    spin_lock(&journal->j_state_lock);
    transaction = journal->j_running_transaction;
    if (!transaction) {
        // 没有运行事务, 创建新的
        transaction = kzalloc(sizeof(transaction_t), GFP_NOFS);
        transaction->t_tid = ++journal->j_transaction_sequence;
        transaction->t_state = T_RUNNING;
        journal->j_running_transaction = transaction;
    }

    // 分配handle, 这允许多个进程并发修改
    handle_t *handle = kzalloc(sizeof(handle_t), GFP_NOFS);
    handle->h_transaction = transaction;
    transaction->t_updates++;  // 增加handle计数

    spin_unlock(&journal->j_state_lock);
    return handle;
}

第2阶段: Locked - 事务锁定（准备提交）

// 停止接收新handle, 准备提交
int ext4_journal_stop(handle_t *handle) {
    transaction_t *transaction = handle->h_transaction;

    spin_lock(&transaction->t_handle_lock);
    transaction->t_updates--;  // handle计数递减

    if (transaction->t_updates == 0 &&
        transaction->t_state == T_RUNNING) {
        // 最后一个handle, 转移到锁定状态
        transaction->t_state = T_LOCKED;

        // 不再接收新的handle加入此事务
        journal->j_running_transaction = NULL;
    }
    spin_unlock(&transaction->t_handle_lock);

    return 0;
}

第3阶段: Commit - 提交到日志

这一步是 Journaling 的核心, 分为多个子步骤:

// 这是最关键的一步: 保证日志写入
int journal_commit_transaction(journal_t *journal) {
    transaction_t *commit_transaction = journal->j_committing_transaction;
struct journal_head *jh;
    int err;

    // 步骤1: 写事务描述符块
    // 这告诉恢复代码"一个新事务开始了"
    write_buffer_to_journal(commit_transaction->t_descriptor_buffer);
    journal_wait_on_commit_record(journal);  // 等待写入完成

    // 步骤2: 写所有元数据块（可能并发）
    journal_submit_data_buffers(journal, commit_transaction);
    journal_wait_on_data_buffers(journal);   // 等待所有数据块写完

    // 步骤3: 写提交块（关键点！）
    // 一旦这个块写到磁盘, 事务即可被认为已成功提交
    // 恢复时, 只需扫描已有提交块的事务即可重做
    write_commit_block(commit_transaction);
    journal_wait_on_commit_record(journal);

    // 步骤4: 标记为已提交, 准备回收
    commit_transaction->t_state = T_FINISHED;

    return 0;
}

第4阶段: Checkpoint - 检查点和回收

// 后台定期运行, 将已提交事务的数据写回原位置
int journal_do_checkpoint(journal_t *journal) {
struct journal_head *jh;
    transaction_t *transaction;

    // 遍历已完成的事务
    transaction = journal->j_checkpoint_transactions;

    while (transaction) {
        jh = transaction->t_buffers;

        while (jh) {
            // 写回buffer到原位置
            if (buffer_dirty(jh->b_bh)) {
                sync_dirty_buffer(jh->b_bh);
            }

            // 从事务中移除此buffer
            __journal_unfile_buffer(jh);
            jh = jh->b_tnext;
        }

        // 整个事务都写回了, 可以回收日志空间
        __journal_drop_transaction(journal, transaction);
        transaction = transaction->t_next;
    }

    return 0;
}

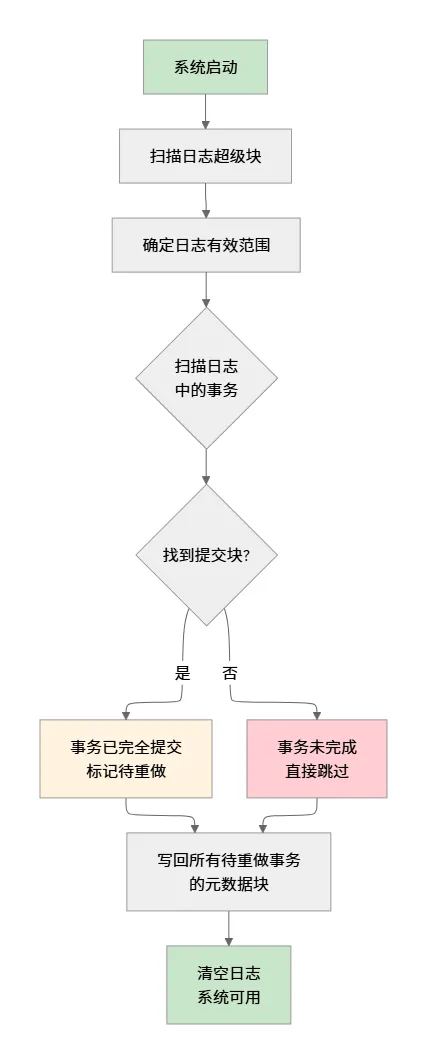

崩溃恢复机制

系统启动时运行 fsck 的日志恢复阶段. 关键思路是: 只重新执行那些已经提交到日志的事务

// 恢复过程的核心函数
int journal_recover(journal_t *journal) {
    journal_superblock_t *sb = journal->j_superblock;
struct buffer_head *bh;
    unsigned long next_log_block;

    // 确定恢复范围
    next_log_block = be32_to_cpu(sb->s_start);
    if (next_log_block == 0)
        return 0;  // 日志为空, 无需恢复

    printk(KERN_INFO "journal: recovering from log %lu to %lu\n",
           next_log_block, be32_to_cpu(sb->s_maxlen));

    // 扫描所有日志块
    while (next_log_block != journal->j_tail) {
        bh = journal_get_descriptor_buffer(journal, next_log_block);

        if (!is_valid_descriptor(bh)) {
            // 无效的描述符块, 扫描停止
            break;
        }

        // 扫描此事务的所有块
        journal_scan_transaction(journal, next_log_block, bh);

        next_log_block++;
    }

    // 重做所有已识别的事务
    journal_do_redo_transactions(journal);

    return 0;
}

数据完整性的关键保证

1. 顺序写入保证（Write Ordering）

文件系统必须按正确的顺序写入数据和元数据, 利用内存屏障保证:

// 伪代码演示关键的写入顺序
void write_with_ordering(struct buffer_head *meta, struct buffer_head *data) {
    // 1. 先写用户数据（在ordered模式下）
    write_buffer(data);
    smp_wmb();  // 内存写屏障, 保证前面的写完成

    // 2. 再写元数据（元数据进日志）
    journal_add_buffer(meta);
    fsync_journal();

    // 3. 最后写日志提交块
    write_commit_block();
    smp_wmb();

    // 现在即使掉电, 恢复时也能保证一致性
}

2. 校验和机制

// ext4 中的校验和计算
static __u32 journal_calculate_csum(transaction_t *commit_transaction) {
struct journal_head *jh;
    __u32 csum = journal->j_csum_seed;

    // 遍历事务中的所有块
    for (jh = commit_transaction->t_buffers; jh; jh = jh->b_tnext) {
        // 使用CRC32计算块的校验和
        csum = crc32_le(csum, (const void *)jh->b_bh->b_data,
                        jh->b_bh->b_size);
    }

    return csum;
}

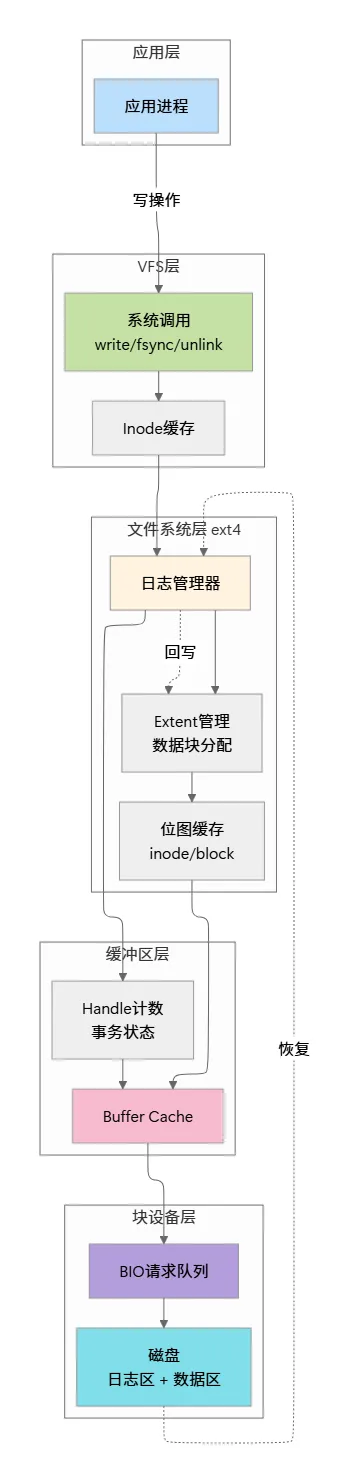

设计思想与架构

为什么需要 Journaling

早期的 Linux 文件系统（如 ext2）完全同步写入所有数据. 这意味着删除一个文件需要同步更新多个磁盘块, 性能极差. 而且任何时刻掉电都可能造成不一致, 需要运行耗时的 fsck 检查

Journaling 的优雅之处在于:

• • 性能: 只需同步写入日志（顺序 I/O, 很快）, 元数据回写可异步进行
• • 可靠性: 即使频繁掉电, 也只需扫描日志恢复, 不需要全盘扫描
• • 一致性: 通过事务模型保证原子性, 要么全部成功, 要么全不成功

各主流文件系统的方案对比

Btrfs 的 CoW 方案: 不用日志, 而是通过 Copy-on-Write 天然保证一致性. 修改任何块前, 先写到新位置, 再更新指针. 但这引入碎片化和 RAID1 同步问题

XFS 的高性能方案: 使用日志保护元数据, 但对用户数据不保护（除非明确 fsync）, 依赖文件系统级别的聚合操作保证一致性

设计权衡

Ordered vs Data Journal:

• • Ordered 模式平衡性能和安全性, 是 ext4 默认选择
• • Data Journal 最安全但性能损失大（日志 I/O 翻倍）, 仅在对数据安全性要求极高时使用

同步 vs 异步日志:

• • 同步日志（fsync 等待提交块写入）: 安全, 但延迟大
• • 异步日志（只等待日志空间分配）: 快速, 但掉电前的少数操作可能丢失
• • 现代系统通常用异步日志, 关键操作（如删除）再加 fsync

日志大小设置:

• • 日志过小: 容易满, 导致频繁阻塞
• • 日志过大: 恢复慢, 占用空间
• • 最优值取决于工作负载, 通常为磁盘大小的 0.1% - 1%

实践示例

场景: 观察 ext4 日志操作

这个示例演示如何在实际系统上观察和验证 ext4 日志的行为

#!/bin/bash
# 1. 创建有日志的 ext4 文件系统
dd if=/dev/zero of=test_disk.img bs=1M count=100
mkfs.ext4 -J test_disk.img

# 2. 挂载并设置跟踪
mkdir -p /mnt/test
mount -o loop test_disk.img /mnt/test

# 3. 启用内核跟踪以观察日志活动
echo 1 > /proc/sys/kernel/trace_enable
cat > /tmp/trace_events << 'EOF'
ext4:ext4_journal_start
ext4:ext4_journal_stop
ext4:ext4_journal_commit
EOF

while read event; do
    echo 1 > /sys/kernel/debug/tracing/events/$event/enable
done < /tmp/trace_events

# 4. 在跟踪状态下执行文件操作
cd /mnt/test
touch testfile.txt
echo "hello world" > testfile.txt
rm testfile.txt

# 5. 查看跟踪输出
cat /sys/kernel/debug/tracing/trace | grep -E "ext4_journal"

预期输出解释:

• • ext4_journal_start: 新建写操作时出现, 显示分配的 handle
• • ext4_journal_stop: 写操作完成, handle 释放, 可能触发事务提交
• • ext4_journal_commit: 事务被提交到日志

代码示例: 检查日志状态

#include <stdio.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <linux/fs.h>
#include <linux/ext4_fs.h>

int main(int argc, char *argv[]) {
    int fd;
struct ext4_super_block sb;

    if (argc < 2) {
        fprintf(stderr, "Usage: %s <device>\n", argv[0]);
        return 1;
    }

    // 打开设备
    fd = open(argv[1], O_RDONLY);
    if (fd < 0) {
        perror("open");
        return 1;
    }

    // 读取超级块
    lseek(fd, 1024, SEEK_SET);
    if (read(fd, &sb, sizeof(sb)) != sizeof(sb)) {
        perror("read superblock");
        return 1;
    }

    // 检查日志状态
    printf("Journal Inode: %u\n", sb.s_journal_inum);
    printf("Journal Device: 0x%x\n", sb.s_journal_dev);
    printf("Journal Backup: %u\n", sb.s_backup_bgs[0]);

    if (sb.s_feature_compat & EXT4_FEATURE_COMPAT_HAS_JOURNAL) {
        printf("Status: Journal enabled\n");
    } else {
        printf("Status: Journal disabled\n");
    }

    // 检查是否需要日志恢复
    if (sb.s_state & EXT4_ERROR_FS) {
        printf("WARNING: Filesystem had errors, recovery needed\n");
    }

    close(fd);
    return 0;
}

/*
编译运行:
  gcc -o check_journal check_journal.c
  sudo ./check_journal /dev/sda1

预期输出:
  Journal Inode: 8
  Journal Device: 0x0
  Journal Backup: 0
  Status: Journal enabled
*/

模拟日志恢复场景

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <fcntl.h>
#include <signal.h>
#include <sys/mman.h>

volatile int should_exit = 0;

void signal_handler(int sig) {
    should_exit = 1;
}

int main() {
    char *filename = "/tmp/journal_test.txt";
    int fd;
    char buffer[4096] = "Journal test data with intentional interruption\n";

    // 注册信号处理
    signal(SIGTERM, signal_handler);
    signal(SIGINT, signal_handler);

    fd = open(filename, O_CREAT | O_RDWR | O_TRUNC, 0644);
    if (fd < 0) {
        perror("open");
        return 1;
    }

    // 模拟长时间写入
    for (int i = 0; i < 1000; i++) {
        if (should_exit) {
            printf("Interrupted at iteration %d\n", i);
            break;
        }

        // 多次小写入, 增加被中断的概率
        if (write(fd, buffer, sizeof(buffer)) < 0) {
            perror("write");
            break;
        }

        // 每10次迭代进行一次同步
        if (i % 10 == 0) {
            fsync(fd);
            printf("Checkpoint at iteration %d\n", i);
        }

        usleep(100000);  // 100ms 延迟, 留出中断机会
    }

    // 正常关闭
    fsync(fd);
    close(fd);

    // 显示文件大小
struct stat st;
    stat(filename, &st);
    printf("Final file size: %ld bytes\n", st.st_size);

    return 0;
}

/*
编译运行:
  gcc -o journal_interrupt journal_interrupt.c
  ./journal_interrupt &
  sleep 2
  kill %1

结果分析:
  - 如果接收到 SIGTERM, 程序记录中断位置
  - fsync() 确保已写数据持久化
  - 最终文件大小应该是写入的整数倍数据块
*/

工具与调试

实用调试技巧:

# 1. 查看当前日志状态
tune2fs -l /dev/sda1 | grep -E "journal|Journal"

# 2. 强制日志恢复（卸载后）
fsck.ext4 -f /dev/sda1

# 3. 用 debugfs 查看特定 inode 的日志状态
debugfs -R "stat <12>" /dev/sda1

# 4. 实时监控日志压力
watch -n 1 'cat /proc/fs/ext4/*/mb_groups | head -20'

# 5. 禁用日志（仅用于测试）
tune2fs -O ^has_journal /dev/sda1

# 6. 使用 strace 跟踪系统调用
strace -e openat,write,fsync,fallocate -f dd if=/dev/zero of=/tmp/test.img bs=1M count=100

架构总览

分层说明:

1. 1. 应用层: 用户程序发起 write/fsync/unlink 等系统调用
2. 2. VFS层: 通用虚拟文件系统接口, 屏蔽文件系统差异
3. 3. 文件系统层: ext4 特定逻辑, 处理 Journaling、extent、位图
4. 4. 缓冲区层: 内存缓冲管理, 决定何时真正写入磁盘
5. 5. 块设备层: 与硬件交互, 管理 I/O 队列和调度

数据流:

• • 写入路径: 应用 → VFS → ext4 → Journal → Buffer Cache → 磁盘
• • 恢复路径: 掉电后 → 扫描日志 → 重做已提交事务 → 系统可用

全文总结

Linux 文件系统一致性问题是一个经典的工程难题, 涉及多个层面的权衡:

关键洞察:

1. 1. 最小原子单位: 事务而非单个操作, 通过日志保证原子性
2. 2. 异步回写: 日志只记录变更, 真实回写可延迟, 大幅提升性能
3. 3. 快速恢复: 不需要扫描全盘, 只扫描日志, 秒级恢复
4. 4. 隔离设计: 日志区和数据区隔离, 降低相互干扰

虽然 Journaling 增加了复杂性, 但为现代文件系统带来了既可靠又高效的设计. 理解这些机制, 不仅能帮助你配置更安全的存储系统, 也能在性能调优时做出更明智的决策. 比如在嵌入式系统中, 你可能会禁用日志以节省空间；而在关键业务系统中, 可以启用 Data Journal 模式以获得最高的数据保护等级
