数控cnc宏程序编程宏程序学习实战:一键搞定旋转圆弧槽加工!(小白初学者收藏)

在数控加工领域，旋转对称零件（如带均布槽、孔的法兰、端盖）的编程总让人犯难：重复编写相似代码效率低，手工计算坐标易出错……而「宏程序」正是解决这类问题的“神器”——通过变量+循环让机床自动完成重复加工，效率翻倍还能保证精度！

先看工件：三槽环形件的加工挑战

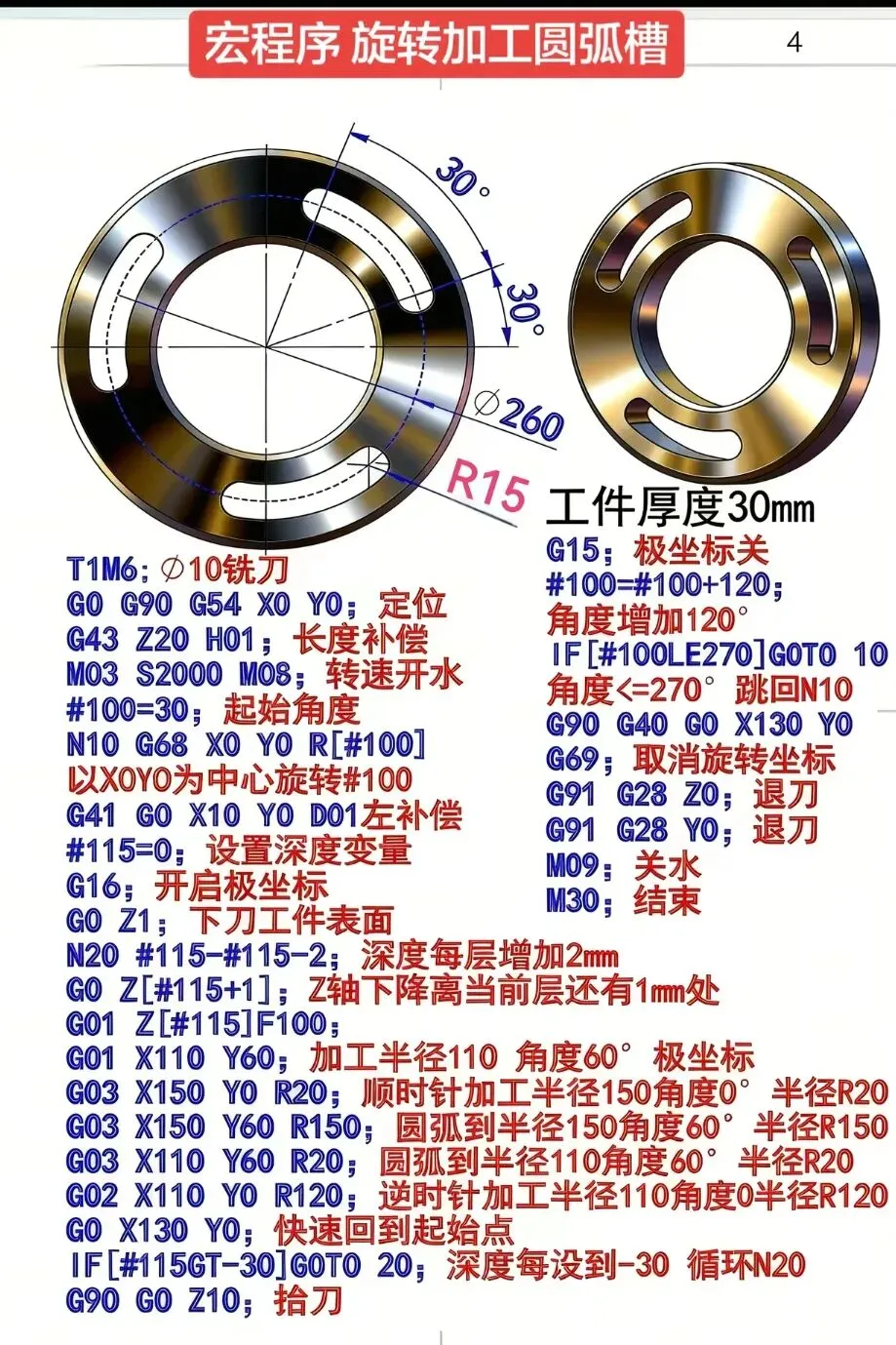

图中是环形工件，外圆φ260，厚度30mm，均匀分布3个30°角的圆弧槽。若手动编程，需重复编写3组几乎相同的代码，不仅耗时，还容易漏改参数……

宏程序如何“偷懒”？变量+循环是核心！

宏程序的精髓在于用“变量”替代固定数值，让机床像“会自动算数的工人”一样，循环、旋转、分层切削。下面拆解程序，一步步看它如何高效加工：

🔧 第一步：换刀+初始化（基础准备）

T1M6;  换φ10铣刀（T1指定刀具，M6换刀动作）

G0 G90 G54 X0 Y0;  快速定位到工件原点（G54工件坐标系，G90绝对坐标模式）

G43 Z20 H01;  刀具长度补偿（H01为刀补号，Z20是安全高度）

M03 S2000 M08;  主轴正转（2000转/分），开启冷却液

这部分是加工前的“固定流程”：换刀、回零、开冷却，为后续操作铺路。

🔄 第二步：角度循环（3个槽的位置如何生成？）

工件有3个槽，均匀分布在360°，因此每个槽间隔120°（360÷3=120）。宏程序通过「变量#100」表示“当前槽的角度”，代码逻辑如下：

#100=30;  起始角度（第一个槽在30°位置）

N10 G68 X0 Y0 R[#100];  以工件中心（X0Y0）为轴，旋转#100度（将第1个槽转到加工位）

#100=#100+120;  角度+120°（准备下一个槽的位置）

IF[#100 LE 270] GOTO 10;  若角度≤270°，跳回N10加工下一个槽（30→150→270，共3次循环）

-

"G68"是旋转指令：X0Y0为旋转中心，R[#100]为旋转角度。相当于“旋转机床坐标系，让当前槽对准加工位置”。

-

"IF…GOTO"是循环判断：让机床自动加工3个槽，无需重复编写3遍代码！

⚙️ 第三步：分层切削+圆弧插补（槽如何精准加工？）

每个圆弧槽需“分层下刀”（避免刀具扎刀、崩刃），同时借助极坐标+圆弧指令绘制槽的轮廓。核心代码解析：

#115=0;  深度变量（初始在工件表面，Z=0）

G16;  开启极坐标（X=极径，Y=极角，简化圆弧编程）

G0 Z1;  快速下刀到工件表面上方1mm（安全高度）

N20 #115=#115-2;  每层切深2mm（从0→-30mm，共15层，匹配工件厚度30mm）

G0 Z[#115+1];  Z轴下到“当前层上方1mm”（预留精加工余量）

G01 Z[#115] F100;  以100mm/min速度切削到目标深度

G01 X110 Y60;  极坐标下，极径110、极角60°（移动到槽起点）

G03 X150 Y0 R20;  顺时针圆弧：从(110,60)到(150,0)，半径20

G03 X150 Y60 R150;  顺时针圆弧：从(150,0)到(150,60)，半径150

G03 X110 Y60 R20;  顺时针圆弧：从(150,60)回到起点附近

G02 X110 Y0 R120;  逆时针圆弧：闭合槽轮廓（回到极角0°位置）

G0 X130 Y0;  快速退到安全位置

IF[#115 GT -30] GOTO 20;  若深度未到-30mm（工件底部），跳回N20继续切下一层

G90 G0 Z10;  抬刀到Z10mm安全高度

-

"G16/G15"：极坐标开关。G16开启后，X代表“极径”（到中心的距离），Y代表“极角”（与X轴的夹角），写圆弧槽代码更简洁！

-

"G03/G02"：圆弧插补。G03为顺时针圆弧，G02为逆时针圆弧，配合

"R"（圆弧半径）可精准绘制槽的轮廓。

- 分层切削（N20循环）：每次切深2mm，直至切至工件底部，保障加工平稳与表面光洁度。

🛑 第四步：收尾（关闭功能+程序结束）

G69;  取消旋转（回到原始坐标系）

G91 G28 Z0;  Z轴回参考点（机床原点）

G91 G28 Y0;  Y轴回参考点（依机床配置可选）

M09;  关闭冷却液

M30;  程序结束

宏程序的3大优势：省！快！准！

- 省：变量+循环替代重复代码，3个槽仅用1套逻辑，编程时间直砍一半！

- 快：分层切削、自动旋转，加工时无需中途换刀/改参数，效率大幅提升！

- 准：变量精准控制角度、深度，每个槽的位置、尺寸误差趋近于零，远胜手动编程！

给新手的小建议

1. 从单槽入手：先练习“无G68循环的单槽加工”，熟悉极坐标、圆弧插补后，再叠加循环逻辑。

2. 变量命名清晰：如#100存角度、#115存深度，逻辑越直观，后期修改越轻松。

3. 仿真验证优先：用斯沃、Vericut等数控仿真软件运行程序，避免撞刀、过切风险！

宏程序并非“高深黑科技”，而是将重复劳动交给机床的“懒人工具”。掌握「变量+循环+旋转+极坐标」这几招，面对对称零件加工时，即可实现“一键生成”，效率与精度双丰收～
