最近在准备BSP系列的内容，在bringup 3399板子的时候踩了不少坑，这篇我想分享一下在Linux下，对应工具的下载编译以及烧录镜像完整流程，我们依旧秉承着超详细流程分享的理念，保证跟着做是现象都是完全可复现的。这个分享的目的主要是想：

1. 为有rk3399开发需求的朋友提供参考

2. 分享我作为芯片原厂BSP工程师在bringup过程中解决问题的思路

3. 结合我多年工作经验，聊聊为什么有的主机厂的开源资料指导性很差？

开始之前先打一个广告，最近公众号没有更新的主要原因是我正在准备BSP驱动的内容，这个系列将会带大家从零开始Bringup一块开发板，从使用官方固件到替换自己的源码固件，使用最新的uboot以及linux内核，学习buildroot等使用，然后针对各个控制器，如I2C、SPI、USB、PCIE、MIPI等等，深入的讲解驱动。

我会结合我多年芯片原厂BSP工程师的经验，站在芯片原厂的角度完整的学习BSP的开发内容，最终可以自己完成一款ARM V8架构的SDK的搭建。

我不仅会给展示完整的Bringup过程，更会详细讲解这些步骤的意义是什么，而不是让大家傻瓜式的跟着操作。BootROM中运行了什么程序？什么是SPL？uboot的功能？我们执行的烧录脚本中又做了哪些工作？等等。

这些内容未来将会在知识星球中以订阅制的方式持续更新，内容实用且价格实惠，加群会有额外优惠，欢迎关注也感谢大家的支持。

1. 获取官方镜像与工具

rk3399是一块比较成熟开发板，在2020年左右用于许多中高端嵌入式设备中，如机顶盒、智能门锁、医疗器械等。我使用Nanopc-T4作为开发板，主机厂商是友善之臂，官网地址为：https://wiki.friendlyelec.com/wiki/index.php/NanoPC-T4/zh

拿到一块开发板，了解了SoC以及板载硬件后，第一件事就是要学会如何烧录镜像。官方提供了多种烧录和启动的方法，这些我们会放在以后的系列中一一讲解，我们本文重点介绍Linux下的烧录方法。

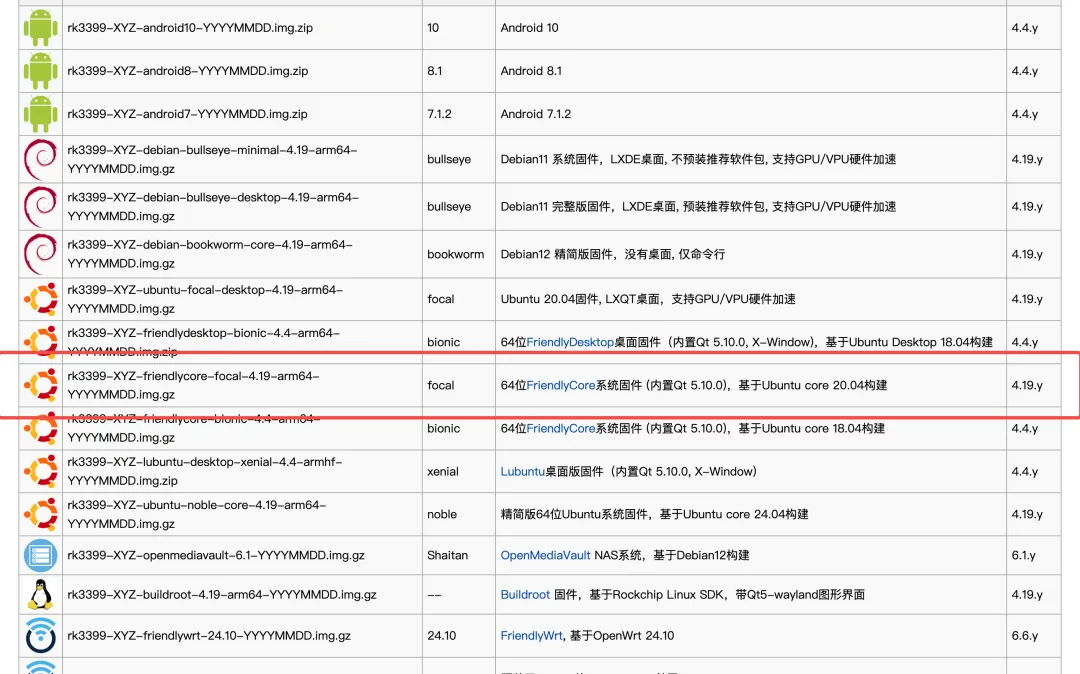

首先我们先获取一个官方提供的固件，官方提供了多种固件和镜像，可以根据需要自行选择，我选择了一个friendlycore的版本，这是友善之臂基于ubuntu20.04的内核开发的镜像。

下载镜像后内容如下，可以看到是一个比较标准的SDK的镜像包，包括SPL、uboot、rootfs、userdata以及分区表等等。

2. Rk3399 Linux Bringup流程

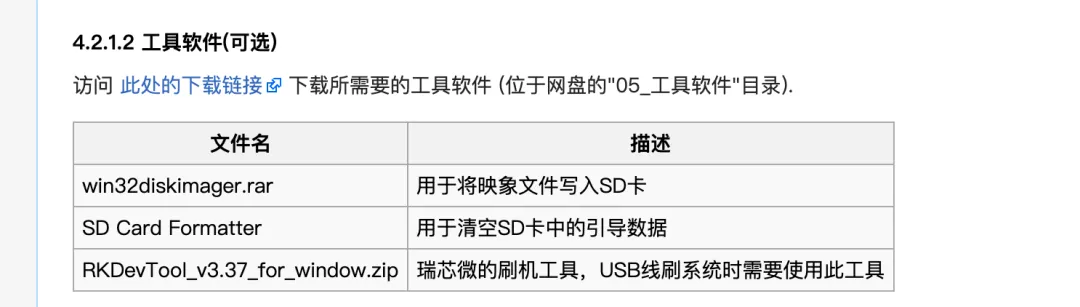

我们看到官方的镜像包中只有一个exe文件，这是Windows的烧录工具，Windows工具有图形化界面使用相对友好。友善之臂的官方资料中也没有提及Linux工具的使用，看起好像不太推荐Linux的样子。。。

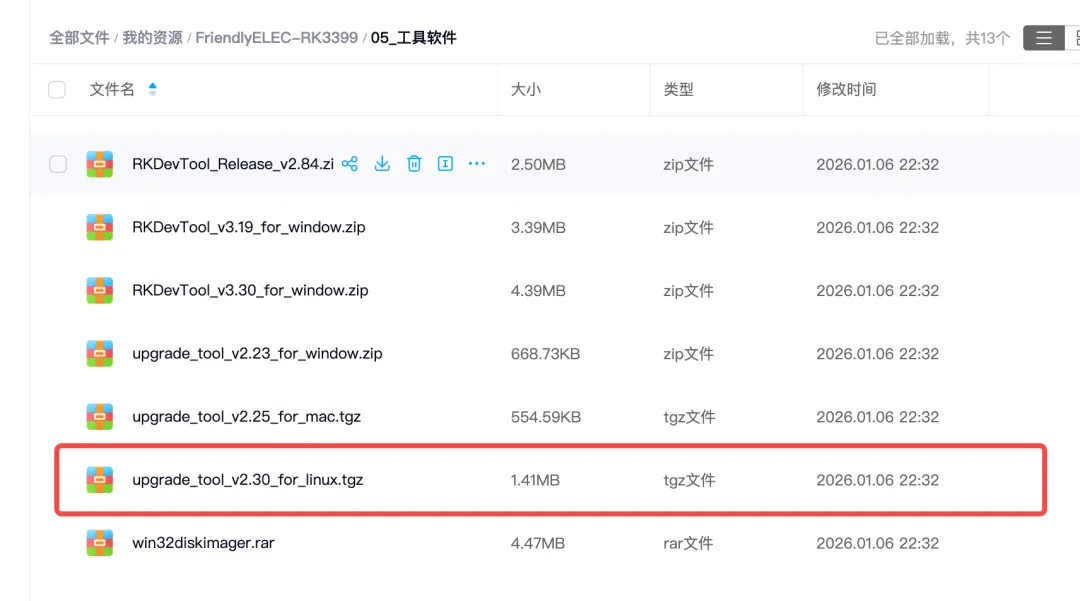

但是我们作为BSP开发者，绝大多数开发环境都会在Linux中，所以使用Linux的烧录工具进行更新镜像可以免去在Windows与Linux间反复切换的麻烦。并且友善之臂的工具包中确实提供了Linux的烧录工具upgrade_tool

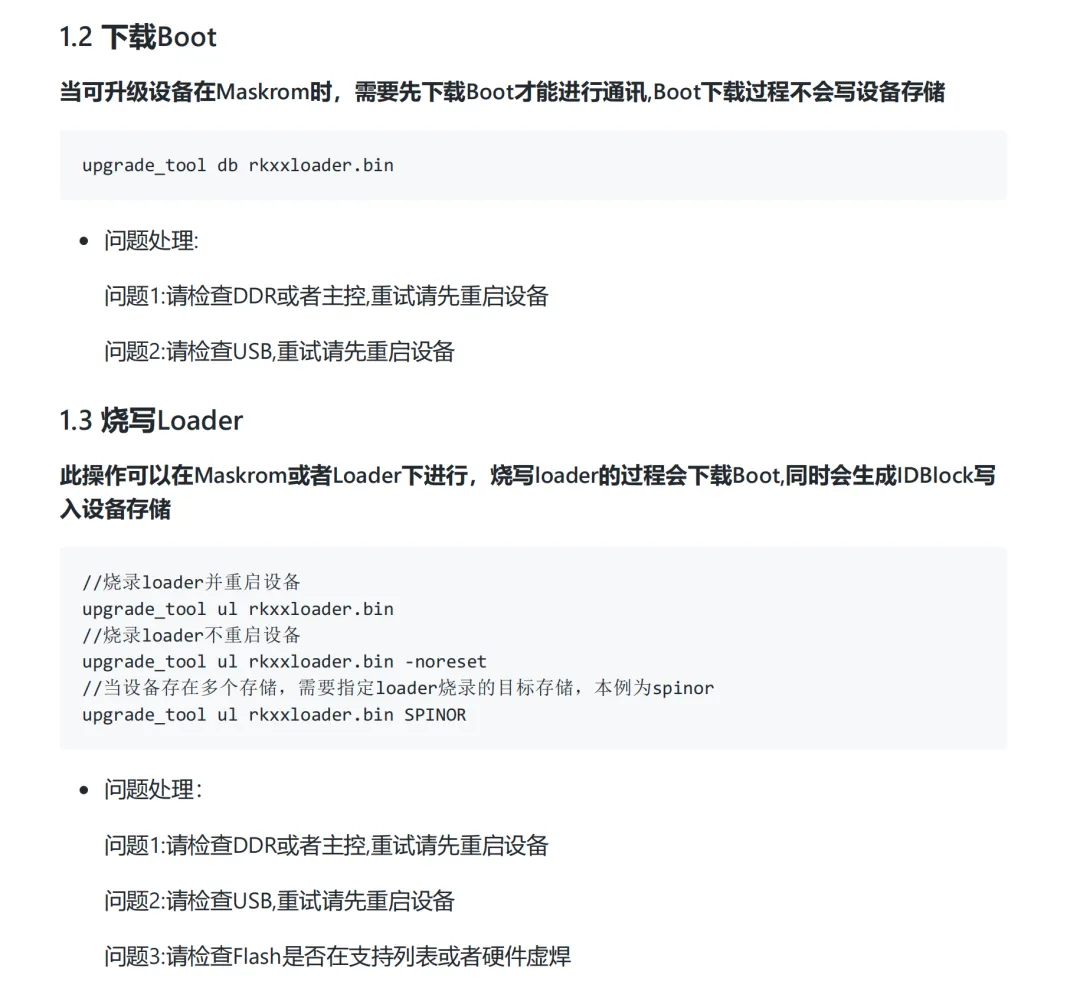

但是文档却写的非常的简单，如果照着文档操作你会发现进行十分困难。既没有表明这些镜像的来源以及用途，所谓的问题处理，甚至都没说遇到什么问题需要进行处理。。。

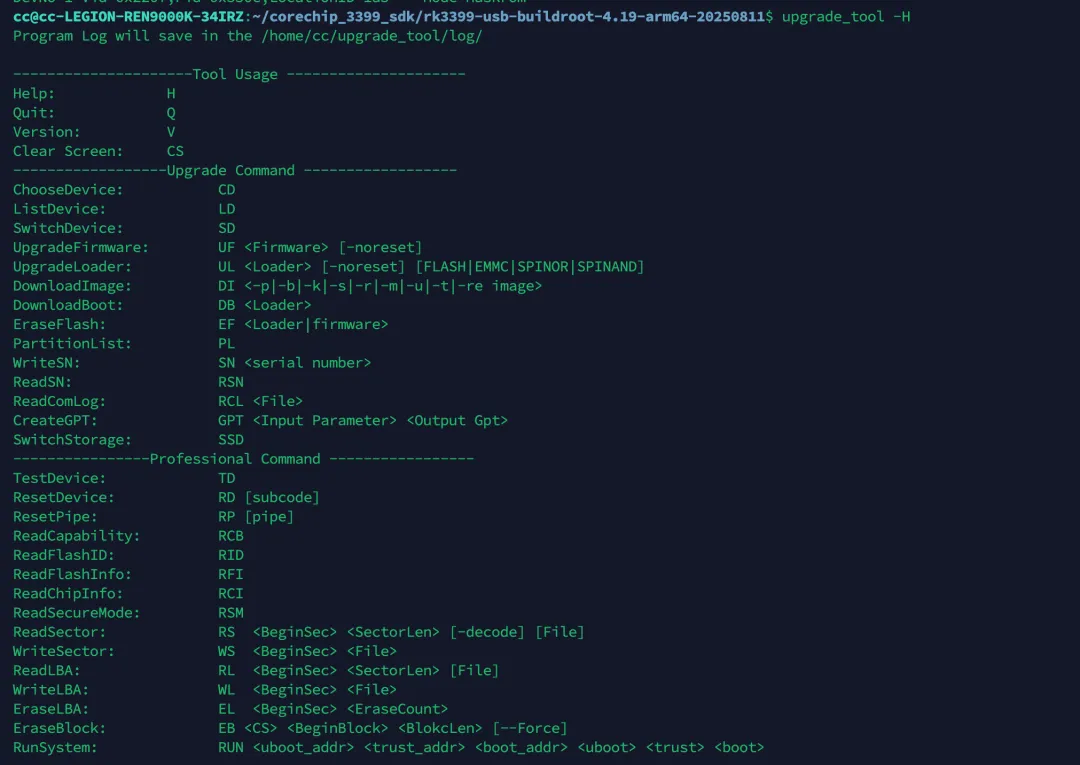

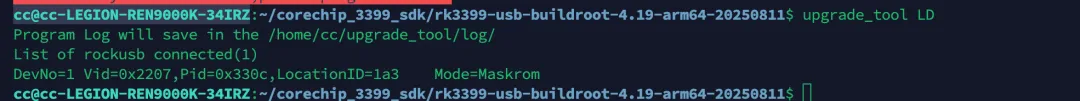

使用工具自带的参数提示试了一下，在板子进入到maskroom模式使用 upgrade_tool LD确实能显示出设备：

这里顺便介绍一下，NanoPC-T4进入maskroom的方法是板子下电之后按住boot键超过5秒后给板子上电即可，上下电可以通过插拔电源线，按power键或者像我是用了一个远程插座操作比较方便。

之后按照文档操作使用upgrade_tool工具会遇到各类问题

但是报错信息很模糊，按照提示查看保存的upgrade_tool的log的报错只看到usb初始化失败，具体原因报错写的不是很清楚。

由于我有一些芯片的bringup经验，并且对USB的开发比较了解，所以其实到这里我已经大概猜到是什么原因了，其实原因并不复杂，这个我们在放在后面讲解。我们就假设没有经验继续去摸索。

3. rkdeveloptool下载与编译

那既然主机厂release的工具使用方法不明确，并且也没有源码，那我们就去芯片原厂也就是RK的官方看看是否有对应的工具。

rkdeveloptool是Rockchip提供的一个与Rockusb设备进行通信的工具，通过该工具我们可以将镜像文件下载到开发板的eMMC。它被认为是upgrade_tool的一个开源版本，只有很少区别。

官网介绍：https://opensource.rock-chips.com/wiki_Rkdeveloptool

要使用rkdeveloptool进行升级，首先要知道rkdeveloptool是基于什么情况下才会起作用的，是在SoC进入MASKROM模式后而且跟主机通过USB连接，因为这个时候主板的DDR并没有初始化，而升级过程是需要很大的内存空间的，所以升级之前第一步要做的就是执行rkdeveloptool db rkxx_loader_vx.xx.bin，这个固件中包括了DDR和USB的硬件初始化和驱动，也是这个阶段必须需要依赖的硬件。

如果不执行db命令的话其他的命令则无法执行，因为没有做内存初始化工作。

编译工具需要安装以下的依赖：

sudo apt-get install libudev-dev libusb-1.0-0-dev dh-autoreconfsudo apt-get install pkg-config libusb-1.0sudo apt-get install autoconf

开源工具

 git clone https://github.com/rockchip-linux/rkdeveloptool.git --depth 1

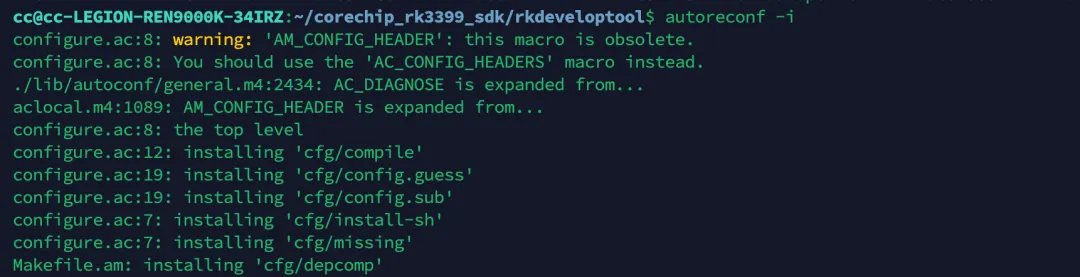

在rkdeveloptool中使用autoreconf -i或者使用目录中的autogen.sh，生成configure

执行conigure，使用最新的源码配置可能会遇到下面的问题：

根本原因是工具版本和源码不兼容导致的，可以对configure.ac进行如下修改：

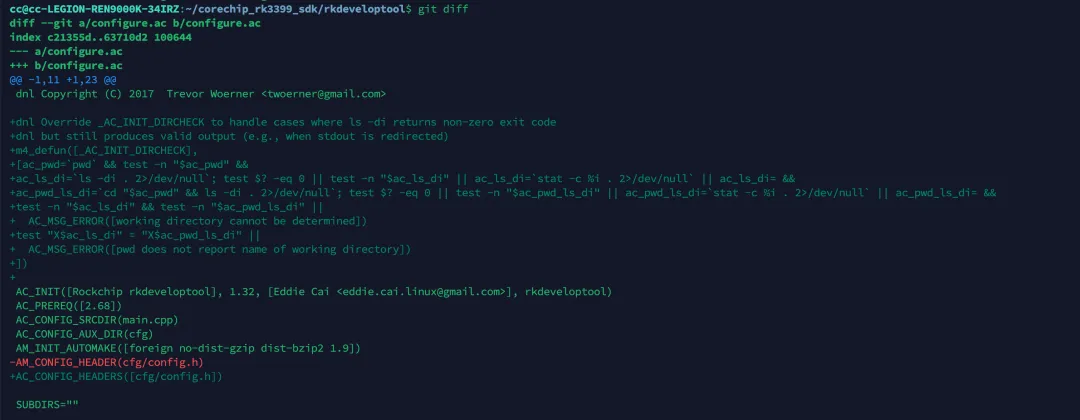

修改的部分贴在这里供大家复制：

cc@cc-LEGION-REN9000K-34IRZ:~/corechip_rk3399_sdk/rkdeveloptool$ git diffdiff --git a/configure.ac b/configure.acindex c21355d..63710d2 100644--- a/configure.ac+++ b/configure.ac@@ -1,11 +1,23 @@ dnl Copyright (C) 2017  Trevor Woerner <twoerner@gmail.com>+dnl Override _AC_INIT_DIRCHECK to handle cases where ls -di returns non-zero exit code+dnl but still produces valid output (e.g., when stdout is redirected)+m4_defun([_AC_INIT_DIRCHECK],+[ac_pwd=`pwd` && test -n "$ac_pwd" &&+ac_ls_di=`ls -di . 2>/dev/null`; test $? -eq 0 || test -n "$ac_ls_di" || ac_ls_di=`stat -c %i . 2>/dev/null` || ac_ls_di= &&+ac_pwd_ls_di=`cd "$ac_pwd" && ls -di . 2>/dev/null`; test $? -eq 0 || test -n "$ac_pwd_ls_di" || ac_pwd_ls_di=`stat -c %i . 2>/dev/null` || ac_pwd_ls_di= &&+test -n "$ac_ls_di" && test -n "$ac_pwd_ls_di" ||+  AC_MSG_ERROR([working directory cannot be determined])+test "X$ac_ls_di" = "X$ac_pwd_ls_di" ||+  AC_MSG_ERROR([pwd does not report name of working directory])+])+ AC_INIT([Rockchip rkdeveloptool], 1.32, [Eddie Cai <eddie.cai.linux@gmail.com>], rkdeveloptool) AC_PREREQ([2.68]) AC_CONFIG_SRCDIR(main.cpp) AC_CONFIG_AUX_DIR(cfg) AM_INIT_AUTOMAKE([foreign no-dist-gzip dist-bzip2 1.9])-AM_CONFIG_HEADER(cfg/config.h)+AC_CONFIG_HEADERS([cfg/config.h]) SUBDIRS=""

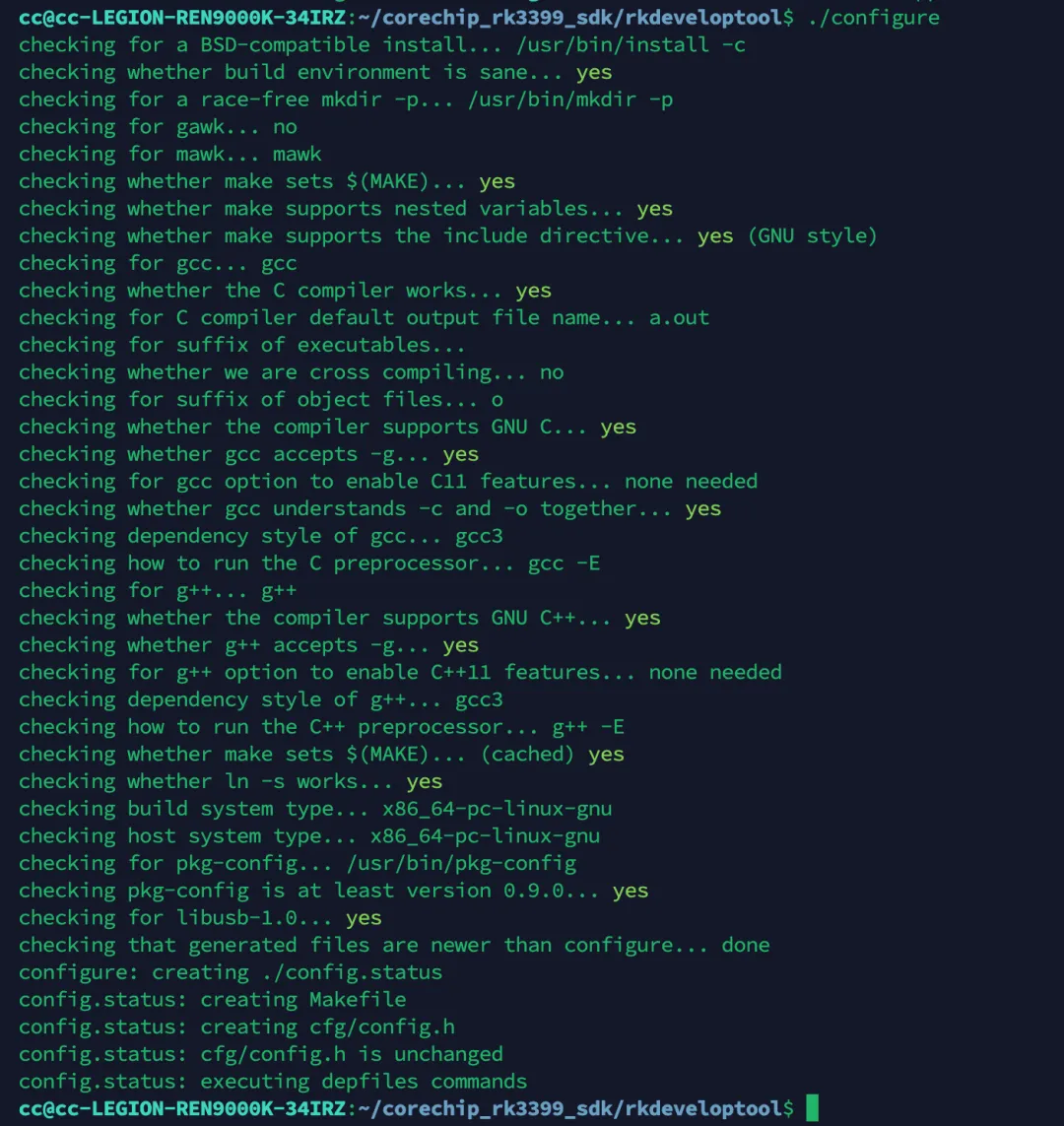

修改完后，删除刚才生成的configure，再执行一遍autoreconf -i或autogen.sh重新生成configure，再次执行即可完成配置：

配置完成后进行编译即可得到rkdeveloptool

cc@cc-LEGION-REN9000K-34IRZ:~/corechip_rk3399_sdk/rkdeveloptool$ makecc@cc-LEGION-REN9000K-34IRZ:~/corechip_rk3399_sdk/rkdeveloptool$ sudo make install

4. 使用rkdeveloptool烧录镜像

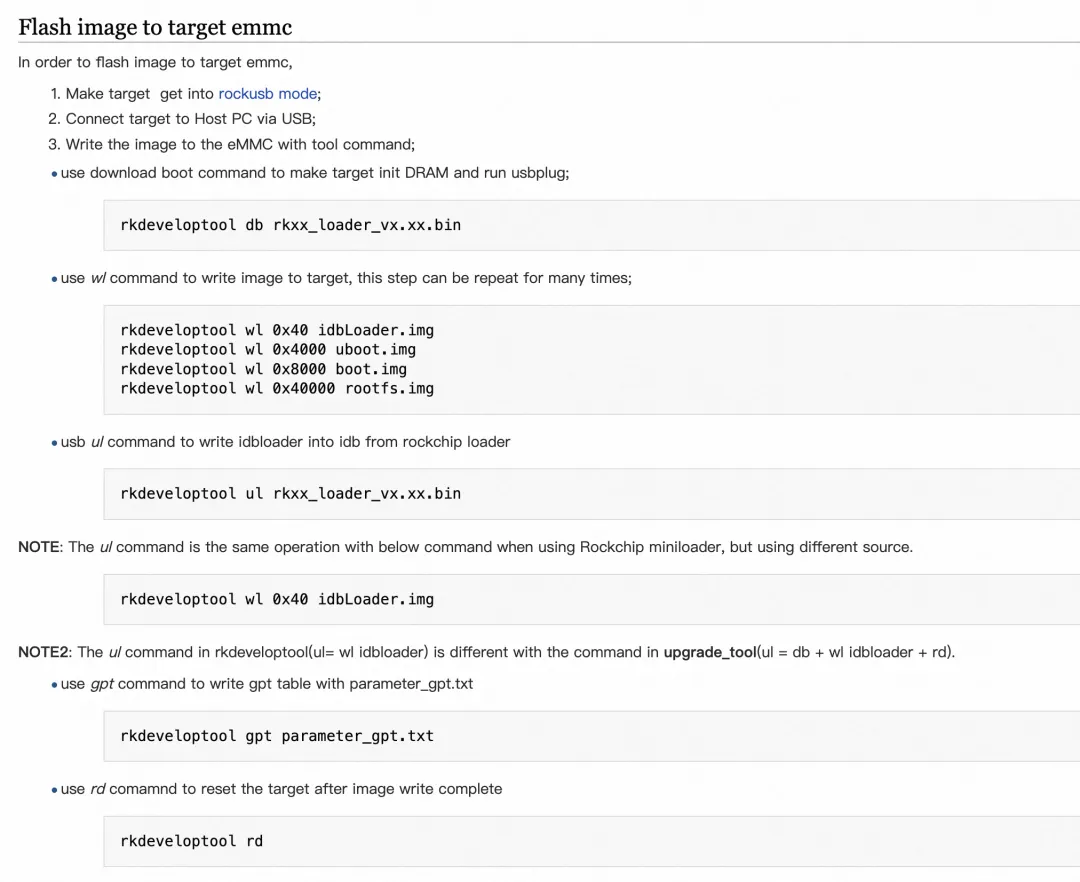

使用官方的rkdeveloptool并参考手册没有再遇到问题了，官方提到的rkxx_loader_vx.xx.bin我没有单独去下载，友善之臂的开发包里提供了MiniLoaderall.bin，其实是一样的，都是我说的DDR和USB的固件。

Maskroom的原理就是人为的把Flash（Nor Flash、Nand Flash和eMMC等存储设备）的CLK时钟引脚与地线短接。使得CPU读取Flash失败，CPU转而初始化USB端口，进入Maskrom升级模式。

libusb_open() 打开设备失败，典型：权限不足 / 设备被占用，我们刚才的err = -3就是这种，刚才遇到的问题最简单的方法就是使用sudo执行命令就可以解决这个问题。

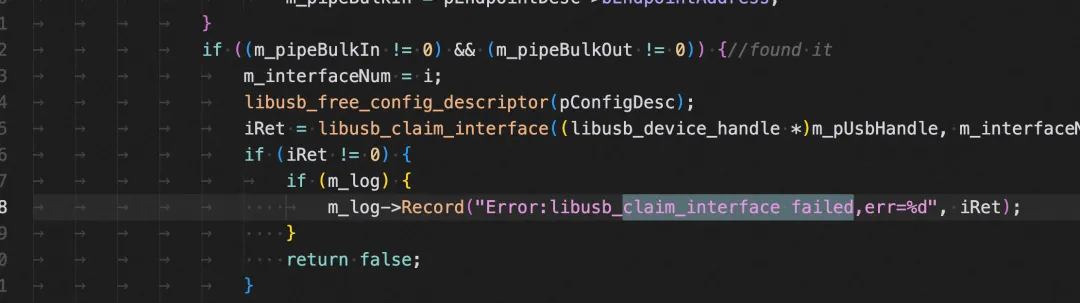

如果是 claim_interface failed，多半是被驱动/进程占用：先关闭其它烧录工具/adb之类，再拔插设备重试。

镜像烧录完成后即可正常进入系统，接上 HDMI也有图形化界面显示，串口日志如下：

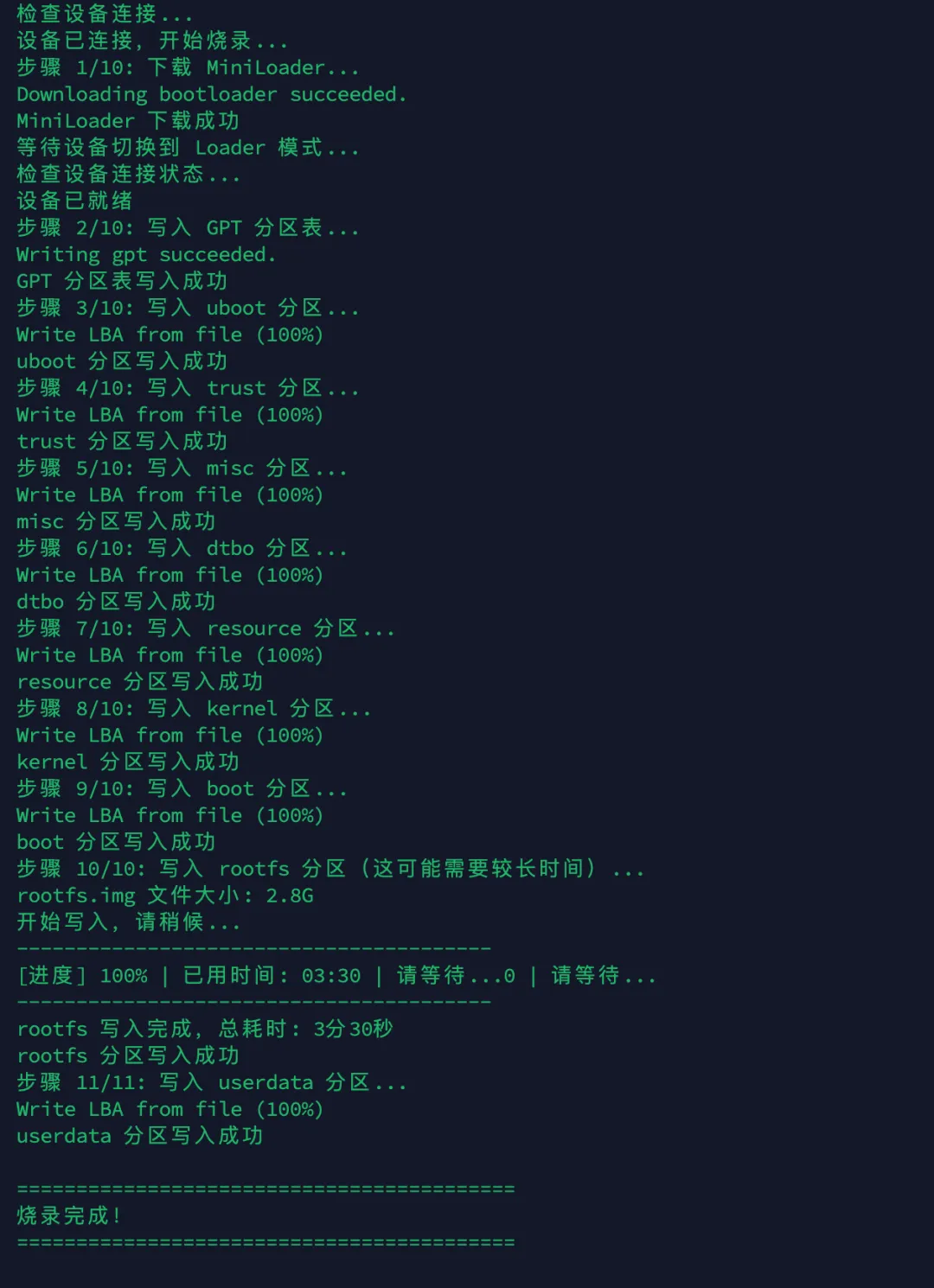

我还基于这个工具写了一个脚本进行一键烧录，方便未来开发，这个我之后也会放到知识星球中。

我们其实也完全可以在uboot中支持USB驱动和fastboot功能，自己开发一个烧录工具。

5. 最后

最后想和大家聊聊为什么有的主机厂商的发布sdk和公开文档指导性非常差，可能有的朋友会想是不是因为自己不够专业导致的。但是大家其实也可以看到我刚才演示这仅仅一个工具的使用的过程，我已经有着多年芯片厂工作经验以及USB的开发经验，文档描述不清的时候，也还是会踩坑。

我做这个BSP系列其实也是因为有很多朋友私信和留言，想要一个能实战的bringup教程，想必大家也有不少人已经吃过不少主机厂的苦头。但是为什么会这样呢？按照我的经验我认为大概有以下几个原因：

1. 硬件和系统开发能力从芯片厂到主机厂再到设备厂商是逐级下降的，所以也会导致代码和文档质量下降

2. 程序员间广泛流传的一句话：程序员最讨厌写文档，也最讨厌别人不写文档

3. 很多你认为的光鲜亮丽的大厂里面，可能某个模块和功能只是一两个应届生开发出来的。亦或是一个经验丰富的工程师身兼多个模块的开发和维测工作。多个模块都在排期集成发版测试的节点，如果这时候你的领导和你说，我们还得开源个工具并且写好文档，你会怎么做呢？你觉得领导是否会照着你的文档操作一遍，来检查你写的开源文档指导性强不强吗？

哈哈，偶尔喜欢聊聊职场也挺有意思的，那么再说回来我们平时学习工作中遇到类似文档不清楚，遇到问题无从下手的情况怎么办？

1. 首先就是尽量去找芯片厂商的资料，芯片原厂提供的资料和代码是相对权威的

2. 工具和软件尽遇到问题尽量找到源码，尤其现在AI越来越发达的情况下，只要有源码即使是你不熟悉的方向，也可以依靠AI来帮你分析问题。如果没有源码又没有清晰的文档指导的情况下，遇到问题真的很难解决

3. Bringup的难点就在于对于硬件、软件和工具的不熟悉，出现问题不知道是哪一方面的问题，所以就要把问题分类解决。例如我们Linux烧录遇到问题，我们可以先从Windows上尝试，这样首先可以来定位是USB硬件问题？线材问题？工具问题？缩小范围才方便解决问题，任何情况下都要先找到一个稳定能使用的版本，再基于这个版本去进行调试和探索，否则变量太多出现问题是无法定位的。
