在嵌入式开发、接口调试、硬件逆向或数字存档工作中，经常会遇到各种异构、老旧或自定义数字接口协议。为了让工程师更轻松地接入、探测、控制和抓取这些接口的数据，Glasgow Embedded 社区推出了一个开源工具——Glasgow Interface Explorer。

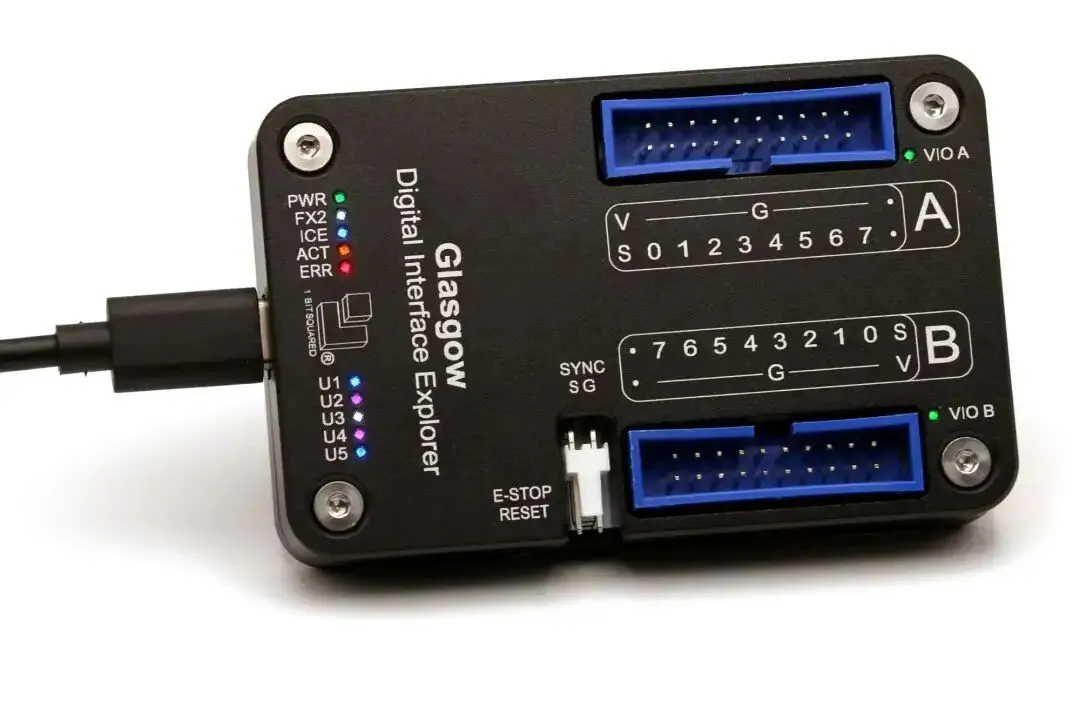

什么是 Glasgow Interface Explorer？

Glasgow Interface Explorer 是一个面向工程师的通用数字接口探索工具，旨在帮助你：

• 与各种数字设备通信

• 探测、分析和驱动不同协议

• 在调试或逆向工程时快速提取或发送数据

它包括硬件板卡 + 软件框架组合，可以连接到目标设备的多种数字总线，不需要额外有源/无源前端电路，并配有一定的保护措施以应对错误操作**。

面向用户群体

这个项目面向：

• 嵌入式开发人员

• 逆向工程与协议分析工程师

• 电子爱好者、硬件研究者

• 需要与各种数字设备进行通信与验证的开发者

几乎任何需要操控数字接口的工程师都能从它得到实用工具支持。

硬件核心能力

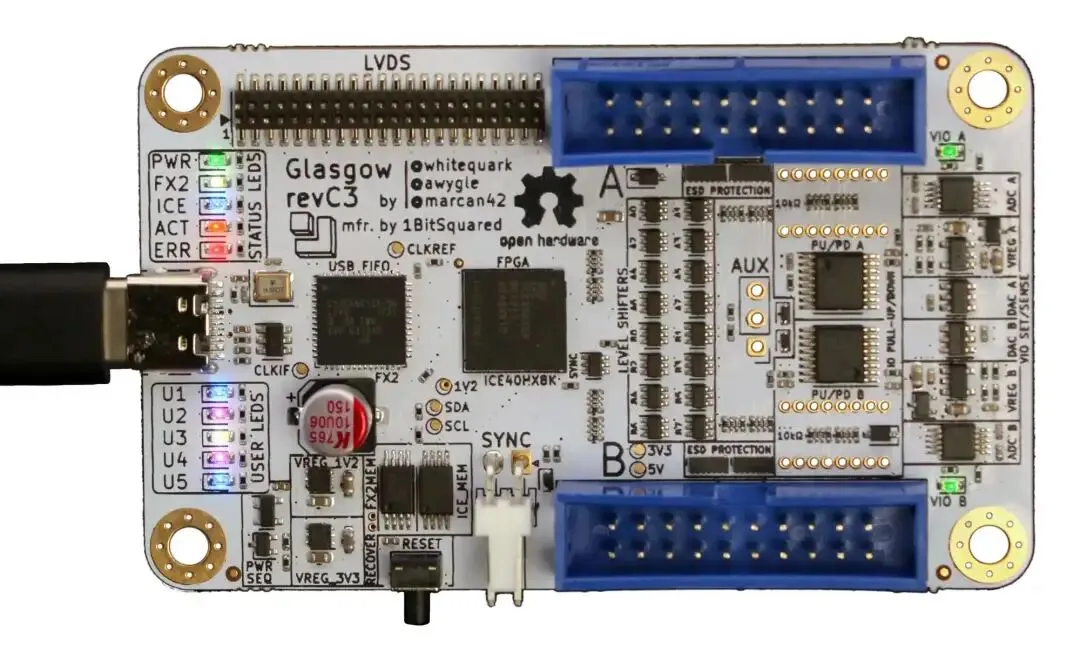

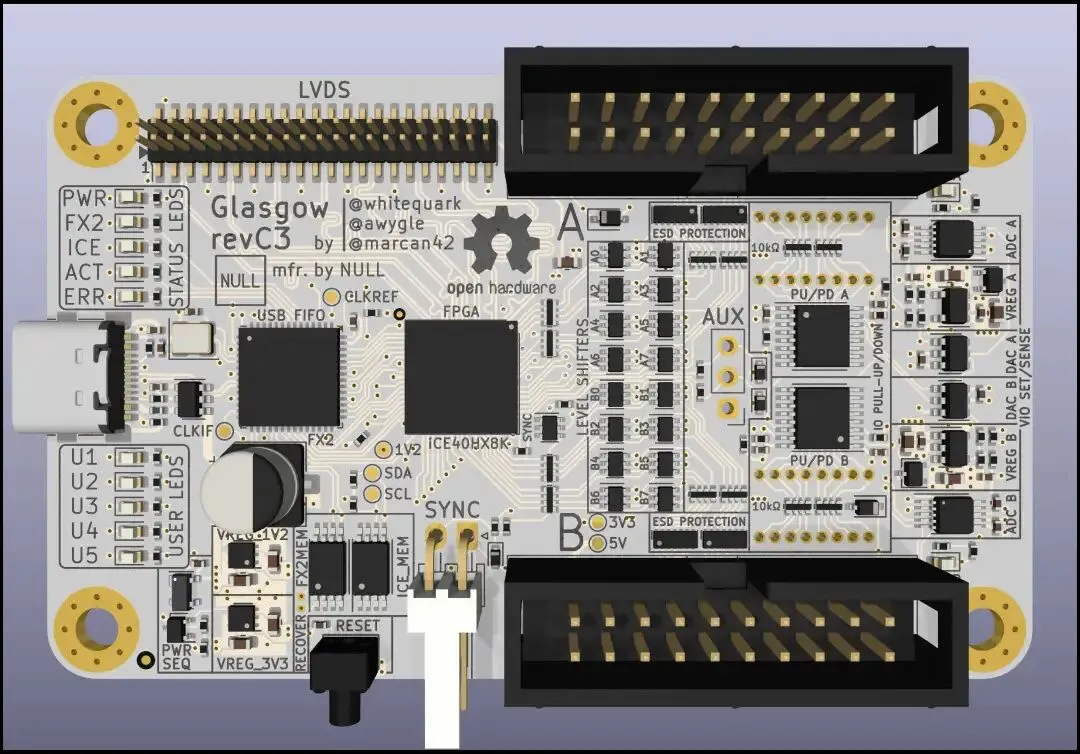

Glasgow 的关键特性基于可重构逻辑（CY7C68013+FPGA），使它可以：

• 支持多种数字接口，而不是只限于少量标准协议

• 按需调整 FPGA 内逻辑来适应手头的任务

• 即使是非标准、定制或者老旧的接口，也能保持高性能与高可靠性

• 这种灵活性是通过 FPGA 的可编程能力实现的，而不是固定硬件，因此比传统串口/逻辑分析仪更通用。

可以用 Glasgow 做什么？

Glasgow 提供多个已经封装好的“applet”（小程序），可以直接从命令行调用，或者作为更复杂系统的一部分复用。以下是部分典型用途：

• 将 GPIO 当作通用输入/输出驱动

• 通过 UART 通信，并自动测量与调整波特率

• 发送/分析 SPI、QSPI、I²C 通信（最高约 100 MHz）

• 读写常见 I²C EEPROM 与 SPI Flash 存储器

• 通过SFDP确定内存参数

• 读取和写入 ONFI 兼容的闪存，通过 ONFI 参数页确定内存参数

• 通过SPI接口对AVR微控制器进行编程和验证

• 自动确定 JTAG 引脚排列，通过JTAG 接口探测符合IEEE 1149.1标准的设备

• 下载 JTAG SVF 文件

• 通过 JTAG调试 ARM7TDMI 处理器

• 通过 JTAG调试 ARC 处理器

• 通过 EJTAG调试 MIPS 处理器

• 通过 JTAG 对XC9500和XC9500XL CPLD进行编程和验证

• 通过XVC调试FPGA（Vivado）

• 通过SWD探测Arm Cortex处理器

• 通过probe-rs调试 Arm Cortex 处理器

• 使用 nRF24L01(+) 无线电进行通信

• 对 nRF24LE1 和 nRF24LU1(+) 微控制器进行编程

• 通过博世 BMP280/BME280传感器测量温度、压力和湿度

• 通过Sensirion SCD30传感器测量CO₂浓度，通过SEN5x传感器测量NOx浓度

• 利用HC-SR04传感器通过超声波回波测量距离

• 使用 Bosch/BME280 传感器读取环境数据（温度、压力、湿度）

• 实时模拟/播放老式芯片声音（如 Yamaha OPLx/OPM）

• 从老式软盘驱动器读取原始调制数据

…and 更多常见或冷门的数字接口交互场景。

⚙️ 所有这些功能都只需要：

📌 一块 Glasgow 板 + 📌 一些连接线 + 📌 视被测设备而定的电源。 格拉斯哥嵌入式

使用方式和工作流程

与传统工具不同：

• Glasgow 的软件全部使用 Python 3 编写

• FPGA 逻辑使用 Python 驱动的领域特定语言 Amaranth 编写

• 主机端逻辑也基于 Python（包括 asyncio）

• 软件自动为 FPGA 按需构建比特流

• 使用 USB 进行数据交互，并在未来可能支持以太网

这种设计让 FPGA 的接口逻辑可以按请求动态生成，构建小程序比传统 FPGA 工具链要快得多。

可用链接

https://glasgow-embedded.org/

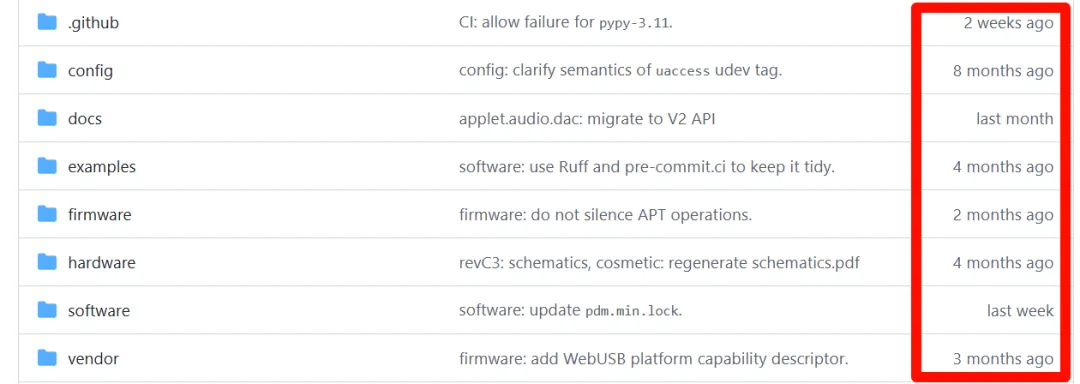

https://github.com/GlasgowEmbedded/glasgow/tree/main

总结

✔ 极其灵活的数字接口工具

✔ 基于可重构 FPGA，可即时应对不同协议

✔ 可通过 Python 与命令行无缝控制

✔ 适用范围从硬件验证、嵌入式调试到存储读取

✔ 官方文档与源码完全开源，可扩展性强

Glasgow 是一个值得关注的一体化接口探索平台，无论是想探索Amaranth语言的应用还是各种接口的应用，最主要是软、硬件联合开发的能力。

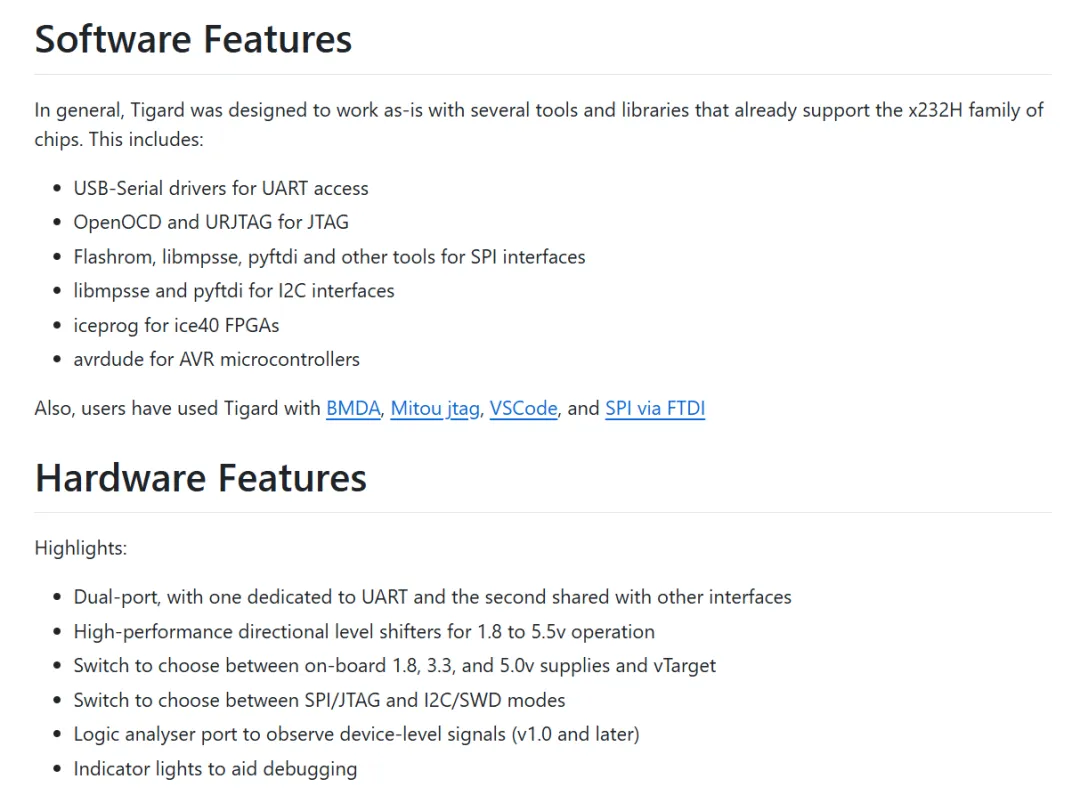

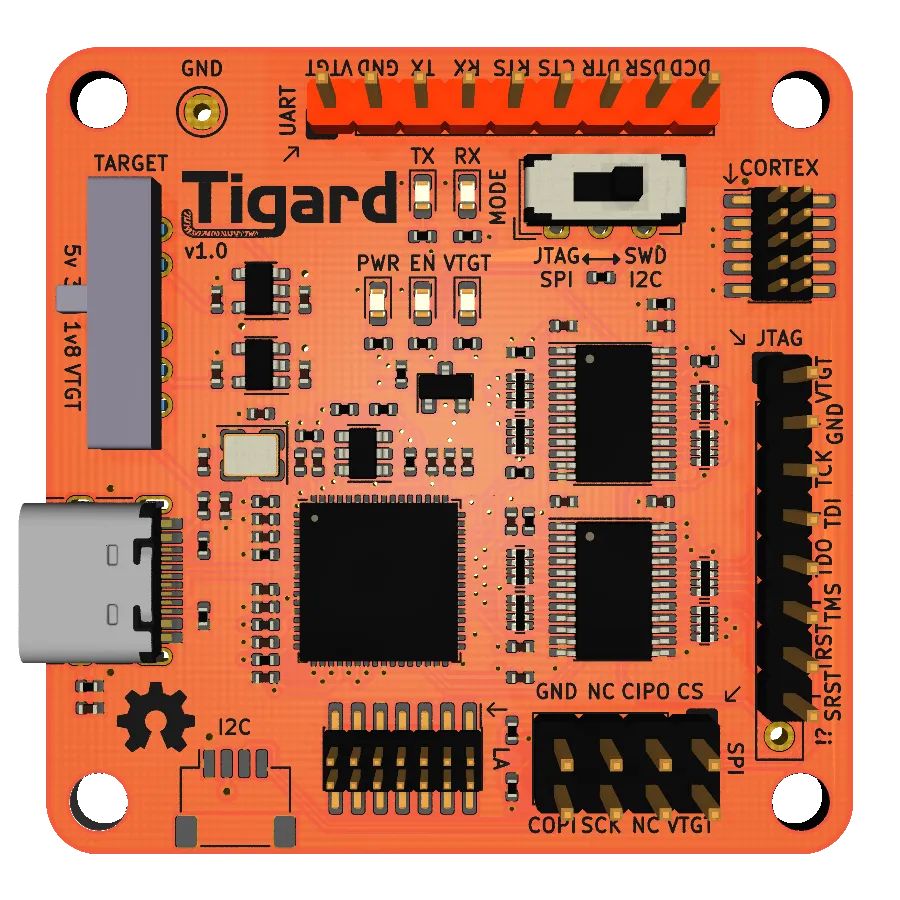

最后，这个项目还没完结，整体扩展性很高，但是目前实现的功能和tigard（主页：https://github.com/tigard-tools/tigard）差不多，而且tigard硬件成本更低~
