2026【研究】具有可编程力-位移曲线的梯度刚度序列折叠折纸超结构

全文速览

一、研究背景

1. 机械超材料的需求：机械超材料通过几何结构设计，能够实现传统材料不具备的力学性能（如负泊松比、高能量吸收等），在航天、汽车、生物医学等领域有广泛应用。其中，可编程的非线性力-位移响应（如多阶段软化或硬化）对于能量吸收和振动隔离至关重要。

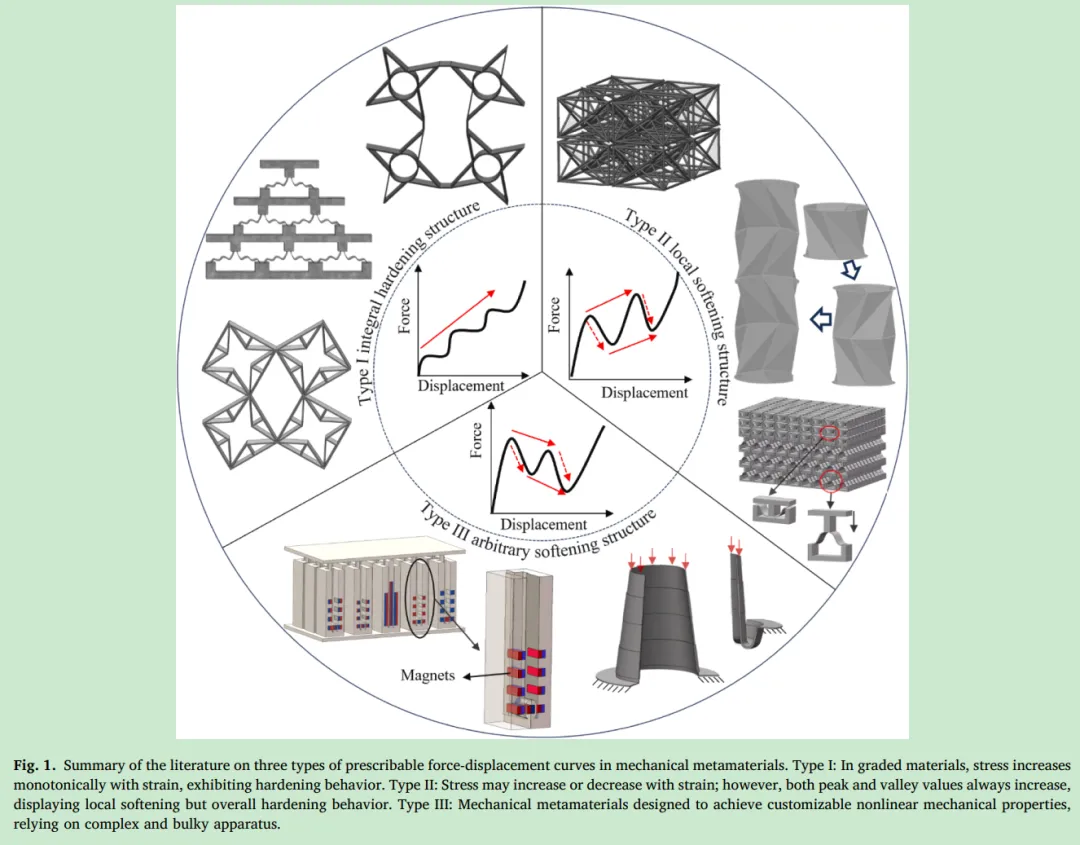

2. 现有设计的局限：

• 传统梯度材料：遵循“最小能量梯度”原理，软层先于硬层变形，导致力-位移曲线通常表现为单调的应变硬化，难以实现复杂的多阶段软化行为。

• 现有可编程超材料：虽能实现多平台响应，但往往依赖复杂的辅助部件（如大量滑块、磁铁）、结构笨重、比吸能较低，或难以实现真正任意形状的力-位移曲线。

二、研究方法

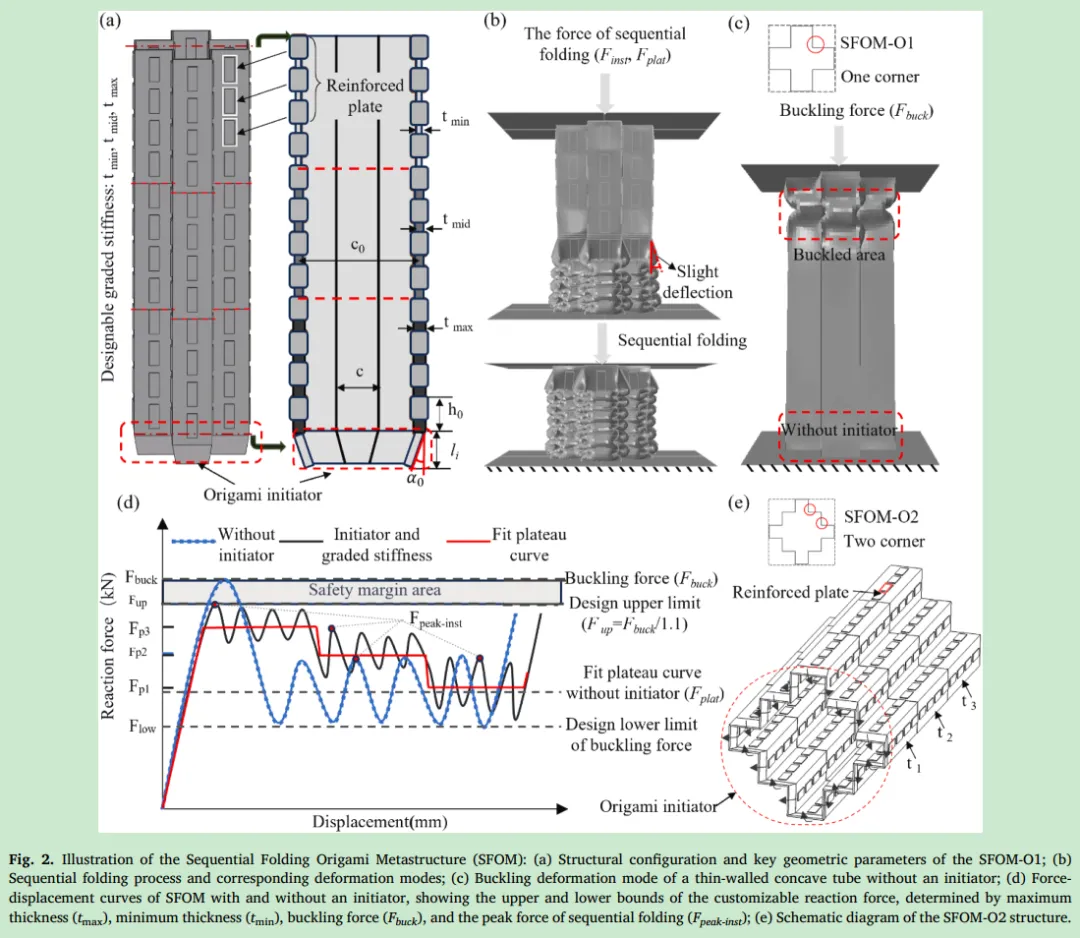

1. 概念设计：提出一种梯度刚度序列折叠折纸超结构。核心是在具有凹面截面的薄壁管（SFOM）上，引入折纸触发器来控制变形的起始与顺序，并沿轴向梯度化壁厚以对应不同的平台力。

2. 理论建模与逆设计框架：

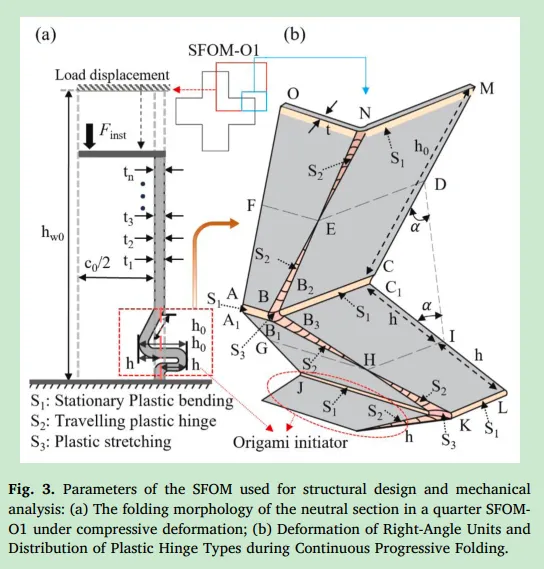

• 建立解析模型：基于塑性铰理论，推导了结构在顺序折叠阶段的平均力、瞬时峰值力以及在屈曲模式下的初始峰值力的计算公式。

• 模型校正与优化：通过系统的有限元参数化模拟，获取大量数据，对理论模型中的系数和指数进行拟合优化，显著提升了预测精度。

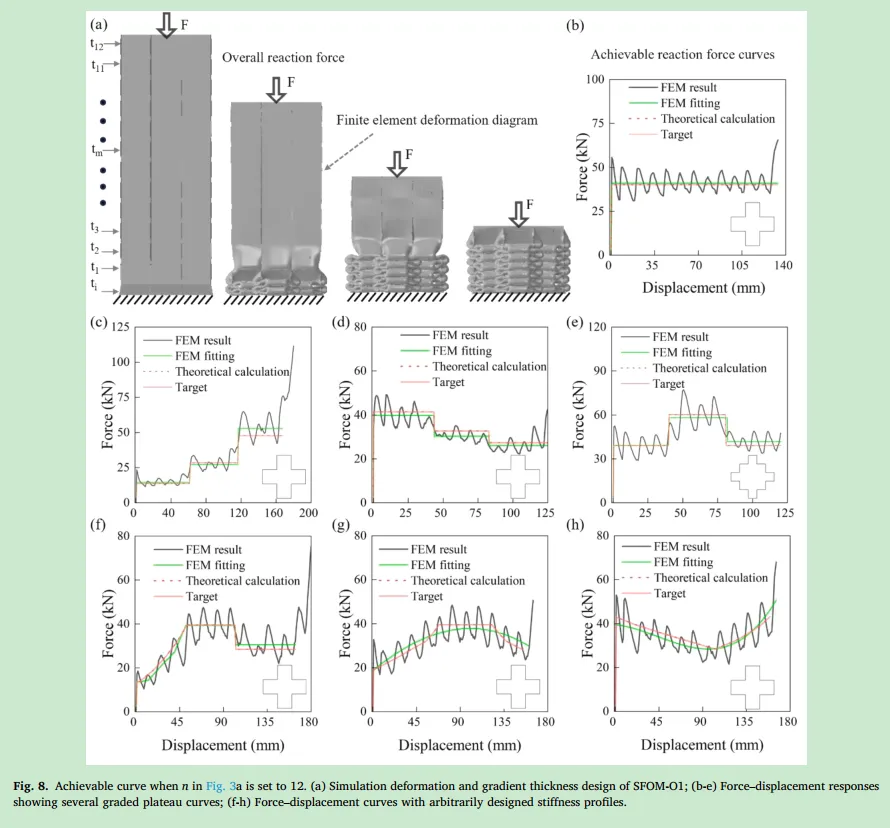

• 构建逆设计流程：将目标力-位移曲线离散为多个平台段，利用优化后的模型反算出所需的一系列壁厚及其排列顺序，从而实现从性能到结构的“按需设计”。

3. 数值仿真与实验验证：

• 有限元分析：使用Abaqus进行准静态压缩模拟，验证理论模型和逆设计结果，并研究参数影响。

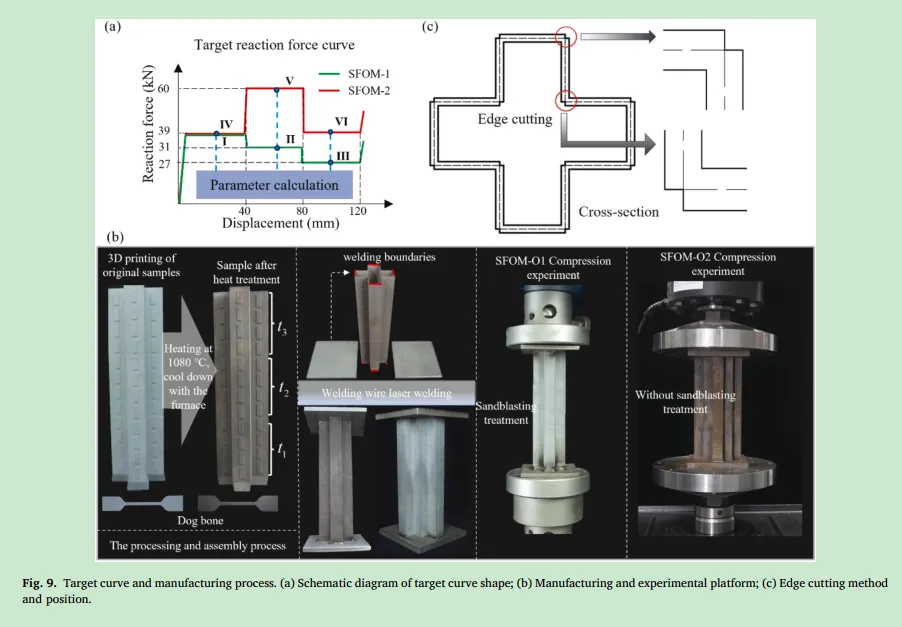

• 实验制造与测试：采用金属3D打印（316L不锈钢）制造SFOM原型件，并进行热处理。通过准静态压缩试验，对比实验、仿真与理论曲线的吻合度，验证设计的可行性。

三、研究意义

1. 理论意义：突破了传统梯度材料中变形顺序受刚度梯度支配的范式，证明了通过几何兼容性（折纸触发器）可以独立控制变形序列，从而将力-位移曲线的“形状”设计与“大小”设计解耦，极大扩展了非线性力学响应的设计空间。

2. 工程意义：

• 提供了一种结构简单、无需复杂外置机构、兼具高比吸能的可定制力学超结构解决方案。

• 发展了一套高效、实用的逆设计方法，使工程师能够针对特定的缓冲或隔震需求，“定制”能量吸收装置的力学响应。

• 通过将SFOM单元扩展至蜂窝结构和复合结构，展示了其在实现更优性能（如更低波动、更高刚度）和实际工程应用（如汽车防撞盒）中的巨大潜力。

四、主要创新点

1. 机制创新：提出了“序列折叠机制与刚度梯度解耦”的核心思想。通过折纸触发器确保变形按预定顺序进行，而与各单元自身的刚度（壁厚）分布无关，从而允许实现包含下降段（软化）在内的任意力-位移曲线。

2. 设计方法创新：建立了一个从目标性能到结构参数的完整逆设计框架。该框架结合了理论解析、仿真校正和参数化研究，使得定制复杂非线性力-位移曲线变得系统化和可计算化。

3. 结构与应用拓展：

• 将SFOM单元组合成蜂窝结构，解决了多单元并联时的变形干涉问题，并放大了整体性能可调范围。

• 设计了SFOM-O1与O2的复合嵌套结构，在无需改变单元几何的前提下，显著降低了力-位移曲线的波动幅度，同时提高了比吸能和平均压溃力。

• 探索了在多组件吸能系统（如汽车前纵梁）中的应用，通过设计主、次梁中SFOM的响应，可优化整体碰撞力-时间曲线，使其更平稳理想。

一、核心结果验证（实验与仿真对比）

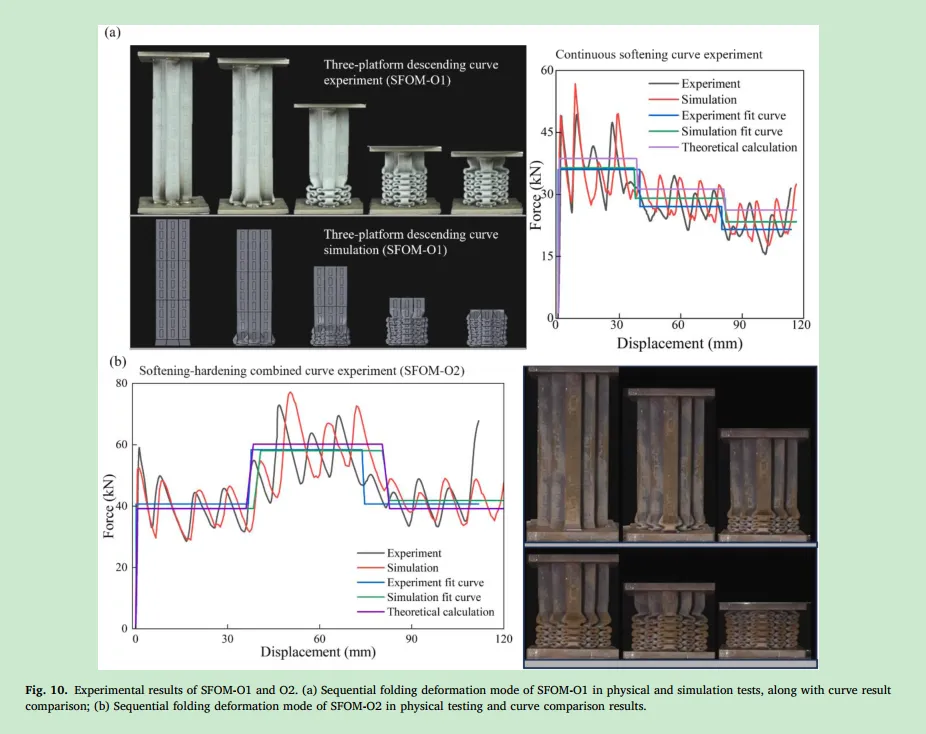

研究通过制造两种目标曲线的SFOM原型件（SFOM-O1和SFOM-O2），进行了准静态压缩实验，成功验证了逆设计框架的有效性。

1. 目标曲线实现：

• SFOM-O1：成功实现了具有三个连续下降平台的力-位移曲线，清晰地展示了两段“软化”行为。

• SFOM-O2：成功实现了先硬化后软化的力-位移曲线（一个上升平台接一个下降平台）。

2. 变形模式吻合：实验观察到的变形模式与有限元仿真高度一致，都表现出稳定、有序的序列折叠，从触发器端开始，依次向另一端传播，证实了折纸触发器对变形顺序的控制作用。

3. 力-位移曲线一致性：

• 实验曲线与仿真曲线在波动幅度和整体力值水平上基本一致。

• 通过分段平台拟合，理论预测、仿真结果和实验数据三者趋势相同。对于验证的样本，平均误差低于6%，最大偏差在9%以内，证明了逆设计的准确性。

二、理论模型的有效性与优化

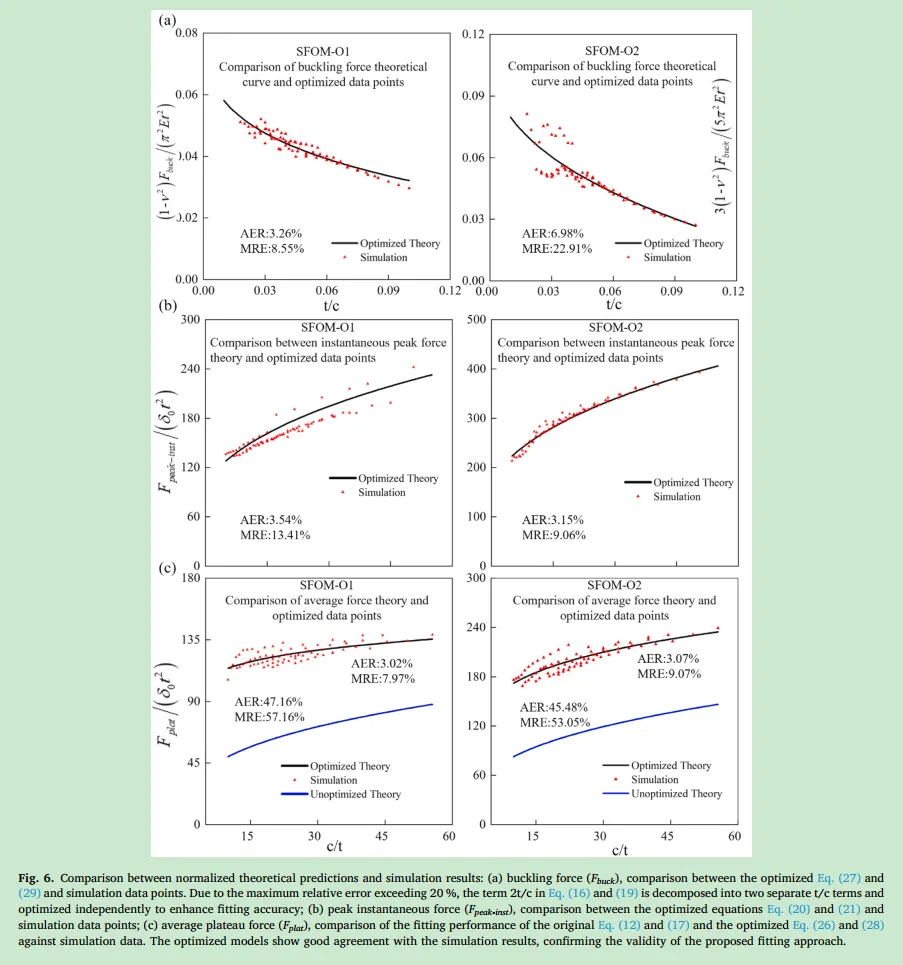

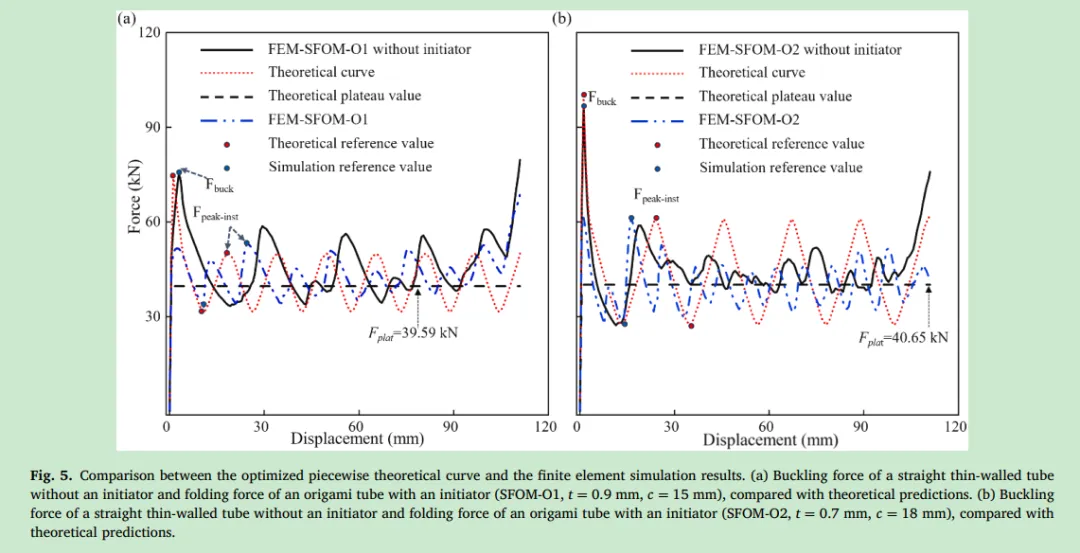

1. 模型精度大幅提升：通过基于大量仿真数据的拟合优化，理论模型的预测精度得到显著提高。

• 例如，SFOM-O1的平均平台力 F_plat 公式，其平均相对误差（ARE）从优化前的7.54% 降至优化后的3.07%。

• 屈曲力 F_buck 的公式优化后，平均相对误差从极高的值（如O2模型优化前为1722.74%）降至8.55%，变得实用。

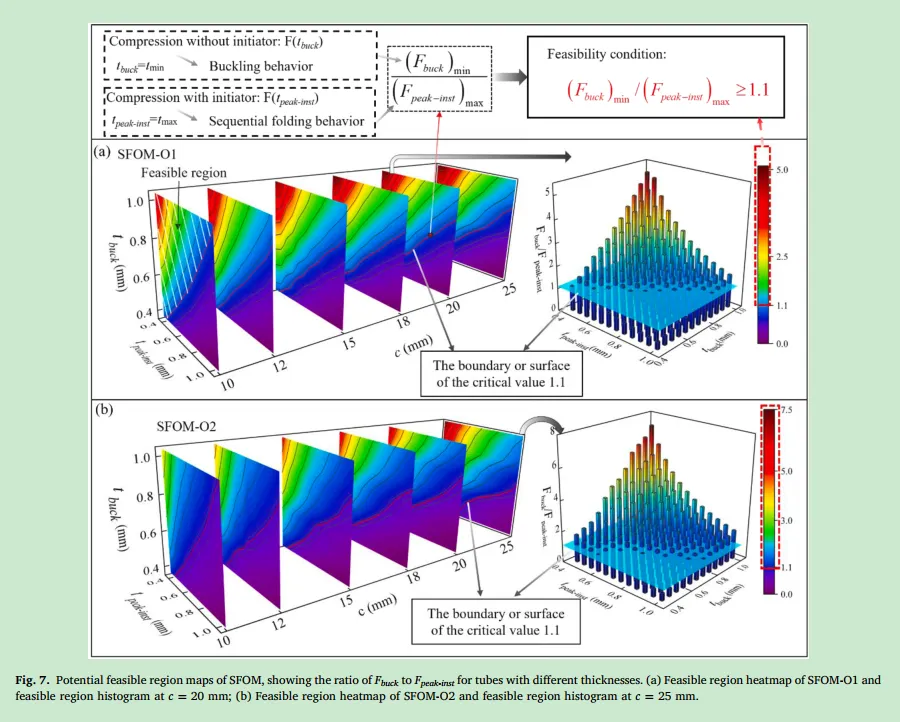

2. 设计空间与边界确定：通过参数化研究，明确了SFOM的可行设计区域。

• 关键条件是：最薄处的屈曲力 F_buck_min 必须大于最厚处的瞬时折叠峰值力 F_peak-inst_max 的 1.1倍（安全边际）。

• 折痕长度 c 存在一个合理范围（本研究建议15-20mm），c 过小则设计空间窄，c 过大则折叠单元数少，影响曲线拟合精度。

三、关键讨论与现象分析

1. 误差来源分析：

• 制造偏差：金属3D打印的精度（约±0.1mm）是主要误差源，尤其是对于厚度梯度较小的SFOM-O1，影响更显著。

• 变形非均匀性：在高刚度（厚壁）区域，折叠程度实际低于低刚度区域，导致“有效折叠长度75%”的假设在变刚度结构中会引入位移误差，这在实验中比在仿真中更明显。

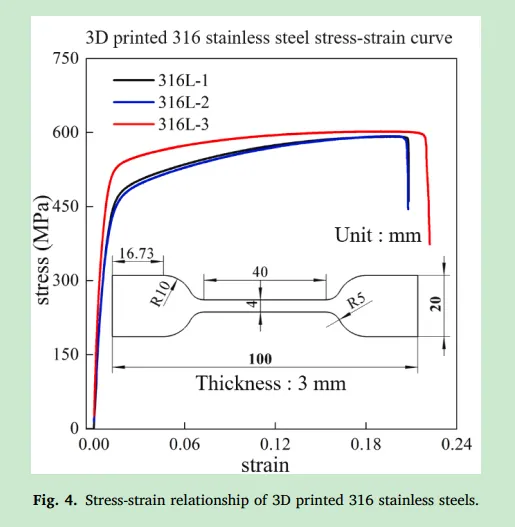

• 材料延性：实验中发现个别样本在过度压缩阶段出现微裂纹，表明所用材料（延性~21%）接近其极限。建议应用材料的延性不低于20%。

2. 鲁棒性验证：

• 摩擦影响小：数值模拟表明，摩擦系数在0-0.5范围内变化时，对平台力及其波动影响甚微，因为塑性铰形成于非接触区，且折叠后接触面垂直于轴向。

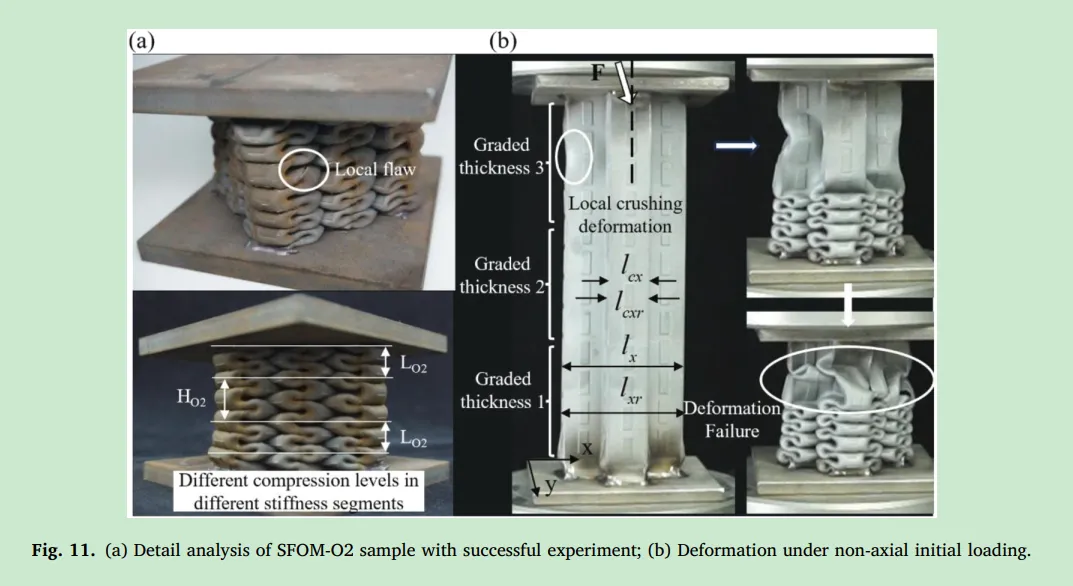

• 非轴向加载适应性：在初始加载存在小角度偏差时，结构会先发生局部屈曲，随后设备自调整使载荷对齐，仍能引发后续的序列折叠，表现出一定的容错能力。

四、拓展结构与性能提升

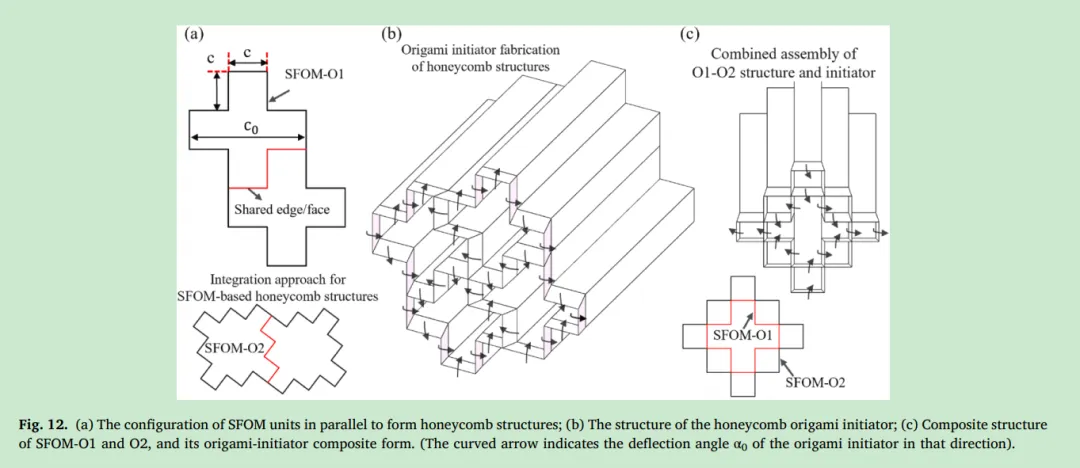

1. 蜂窝结构：将SFOM单元通过旋转触发器方向并联成蜂窝状，可实现无干涉的协同变形。蜂窝结构放大了绝对力值差异，使性能调控范围更宽。

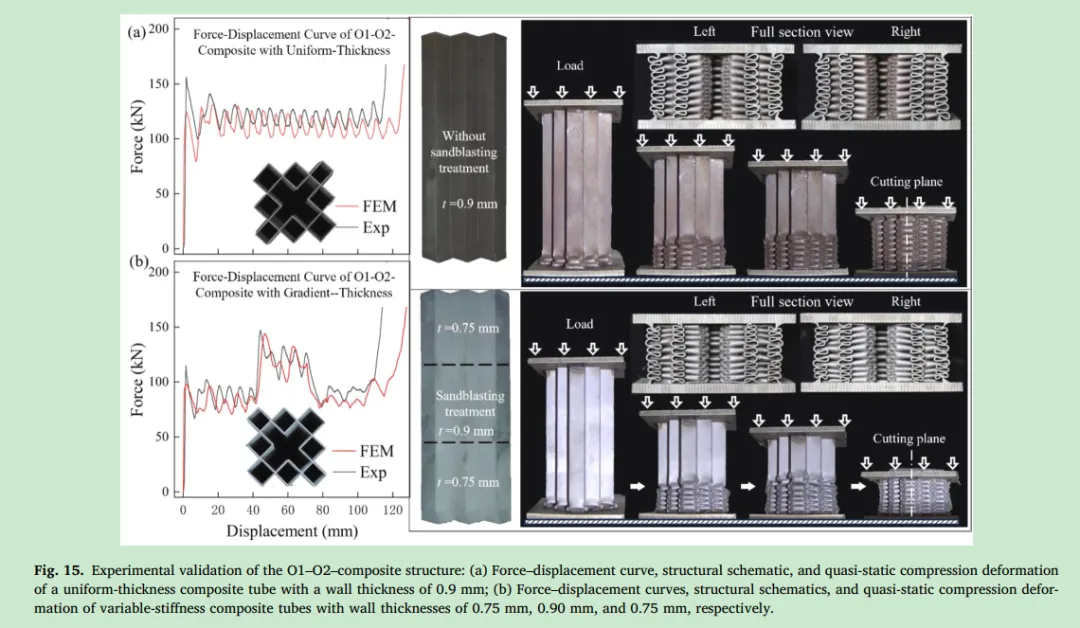

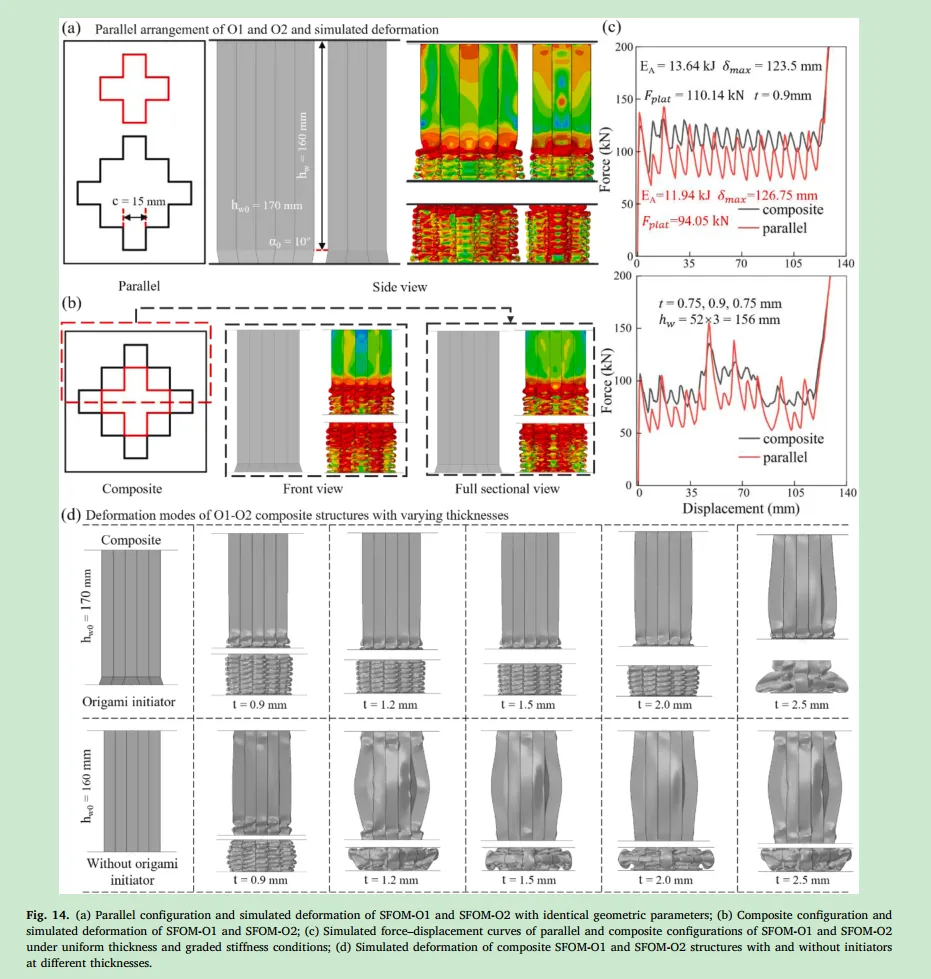

2. 复合结构（O1嵌套O2）：

• 显著降低波动：复合结构的力-位移曲线变异系数（COV）比并行结构降低了34.47%，曲线更平滑。

• 提升综合性能：与同等质量的并行结构相比，复合结构的平均压溃力提升了18.39%，总吸能提升了14.24%，比吸能（SEA）提升了12.28%-17.65%。

• 宽泛适用性：在低宽厚比（c/t = 7.5）下，凭借触发器仍能保持稳定的渐进折叠，使其适用于更广泛的几何参数和实际工程场景（如典型汽车防撞盒厚度范围）。

五、应用潜力展示

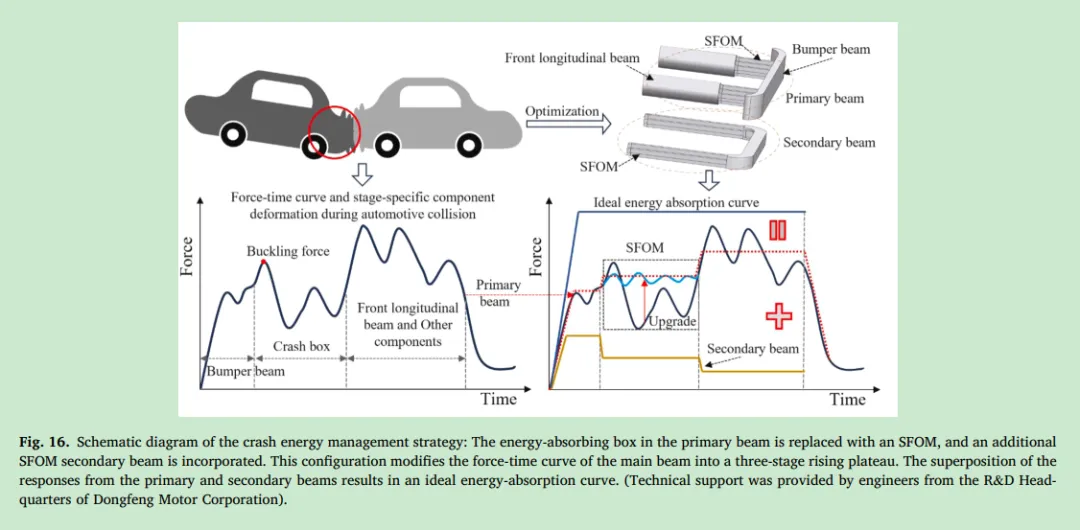

研究提出了一个概念性应用案例：在汽车碰撞吸能系统中，用SFOM替换传统吸能盒，并设计一个具有SFOM的副梁。

• 通过分别设计主、副梁中SFOM的力-位移响应（如三个依次下降的平台），可以将原本波动剧烈的整车碰撞力-时间曲线，叠加优化为一段高位且平坦的理想吸能曲线，从而提升碰撞安全性能。

结论：实验结果有力证实了SFOM能够实现可编程的软化/硬化响应，理论模型与逆设计框架可靠有效。拓展研究证明了其在提升性能（高吸能、低波动）和实际工程应用中的巨大潜力，为下一代定制化机械超结构和能量管理装置提供了新的解决方案。
