Python Tkinter之零基础学Python工业控制:第一个串口通信程序

我在一个水处理自动化项目里第一次碰这个问题，当时用C#写了一堆COM口操作代码，跑起来倒是跑起来了，但维护起来——说实话，那代码我自己三个月后都看不懂。后来改用Python + Tkinter，加上pyserial，整个界面从零到能用，两天搞定。

这篇文章就带你从头走一遍：搭界面、连串口、收发数据、实时显示，每一步都有完整代码，每一个坑都给你标出来。

🔧 先把工具备齐

环境要求

• • Windows 10/11（工业现场99%都是Windows，咱们就别讲什么跨平台了）
• • Python 3.8+
• • Tkinter（Python自带，不用装）
• • pyserial（需要手动安装）

pip install pyserial

装完验证一下：

import serialprint(serial.__version__)

能打出版本号就行。没有报错就继续。

🖥️ 没有真实设备怎么办？

这是新手最头疼的问题。手边没有串口设备，代码根本没法测。

解决方案是用虚拟串口对。推荐 com0com，免费，在Windows下创建一对虚拟COM口（比如COM3和COM4），一端发数据另一端就能收到，完美模拟真实硬件。

装好之后，COM3发的数据COM4能收，反过来也一样。我们的测试就用这对虚拟口。

🧠 串口通信，到底在"通"什么？

很多人一上来就抄代码，结果数据乱码、程序卡死，根本不知道为什么。这里必须讲清楚几个基本概念——不难，但不懂就会踩坑。

**波特率（Baud Rate）**就是每秒传输的符号数。9600是工业设备最常见的默认值，意思是每秒传9600个bit。你和设备两端必须设置一模一样，差一个数字，收到的就是乱码。

数据帧格式通常写成8N1：8个数据位，无校验位（None），1个停止位。这是默认格式，大多数设备都用这个，除非文档里特别说明。

阻塞 vs 非阻塞——这是最容易让Tkinter程序卡死的元凶。serial.read()默认是阻塞的，等不到数据就一直等。把这个调用放在Tkinter主线程里，界面立刻冻结，鼠标点什么都没反应。

解决方案只有一个：把串口读写放进独立线程。 这不是建议，这是必须。

🚀 方案一：最简单的串口收发（命令行版热身）

在写Tkinter界面之前，先用最简单的方式把串口通信跑通。这一步别跳过——很多人界面没写好，其实是串口本身就没通。

# 最简单的串口发送与接收  import serial  import time  deftest_serial():  # 打开COM1，波特率9600，超时1秒      ser = serial.Serial(          port='COM1',          baudrate=9600,          bytesize=serial.EIGHTBITS,          parity=serial.PARITY_NONE,          stopbits=serial.STOPBITS_ONE,          timeout=1# 关键！设置超时，避免永久阻塞      )  if ser.isOpen():  print(f"串口已打开：{ser.name}")  # 发送一条测试指令（模拟Modbus读寄存器命令）      command = bytes([0x01, 0x03, 0x00, 0x00, 0x00, 0x01, 0x84, 0x0A])      ser.write(command)  print(f"已发送：{command.hex(' ').upper()}")      time.sleep(0.1)  # 等设备响应  # 读取返回数据  if ser.in_waiting > 0:          response = ser.read(ser.in_waiting)  print(f"收到响应：{response.hex(' ').upper()}")  else:  print("无响应（超时）")      ser.close()  print("串口已关闭")  if __name__ == '__main__':      test_serial()

用com0com的话，在COM4那端开个串口调试工具（比如SSCOM），把它设置成接收模式，运行这段代码，就能看到数据过去了。

踩坑预警：serial.Serial()里的port参数，Windows下写'COM3'，注意是字符串，不是数字。有些老教程写port=3，那是Python 2时代的写法，现在会报错。

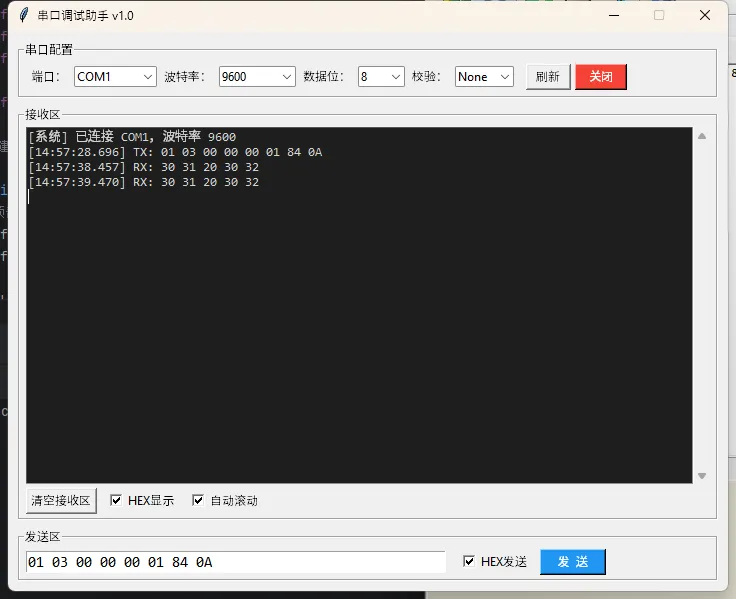

🎨 方案二：Tkinter串口调试助手（完整版）

热身完毕，开始正题。咱们要做一个界面，功能包括：选择COM口、设置波特率、发送十六进制指令、实时显示接收数据。

工业现场用得上的那种，不是玩具。

# Tkinter串口调试助手  import tkinter as tk  from tkinter import ttk, scrolledtext, messagebox  import serial  import serial.tools.list_ports  import threading  import time  from datetime import datetime  classSerialDebugTool:  def__init__(self, root):  self.root = root  self.root.title("串口调试助手 v1.0")  self.root.geometry("720x560")  self.root.resizable(False, False)  self.ser = None# 串口对象  self.running = False# 接收线程控制标志  self.receive_thread = None# 接收线程  self._build_ui()  # ── 构建界面 ──────────────────────────────────────────    def _build_ui(self):  # 顶部：串口配置区          config_frame = tk.LabelFrame(self.root, text="串口配置", padx=8, pady=6)          config_frame.pack(fill='x', padx=10, pady=(10, 4))          tk.Label(config_frame, text="端口：").grid(row=0, column=0, sticky='e')  self.port_var = tk.StringVar()  self.port_combo = ttk.Combobox(config_frame, textvariable=self.port_var, width=10, state='readonly')  self.port_combo.grid(row=0, column=1, padx=4)          tk.Label(config_frame, text="波特率：").grid(row=0, column=2, sticky='e')  self.baud_var = tk.StringVar(value='9600')          baud_combo = ttk.Combobox(config_frame, textvariable=self.baud_var, width=9,                                     values=['1200','2400','4800','9600','19200','38400','57600','115200'],                                     state='readonly')          baud_combo.grid(row=0, column=3, padx=4)          tk.Label(config_frame, text="数据位：").grid(row=0, column=4, sticky='e')  self.data_var = tk.StringVar(value='8')          ttk.Combobox(config_frame, textvariable=self.data_var, width=4,                       values=['5','6','7','8'], state='readonly').grid(row=0, column=5, padx=4)          tk.Label(config_frame, text="校验：").grid(row=0, column=6, sticky='e')  self.parity_var = tk.StringVar(value='None')          ttk.Combobox(config_frame, textvariable=self.parity_var, width=6,                       values=['None','Even','Odd'], state='readonly').grid(row=0, column=7, padx=4)  self.refresh_btn = tk.Button(config_frame, text="刷新", width=5, command=self._refresh_ports)  self.refresh_btn.grid(row=0, column=8, padx=(8, 2))  self.connect_btn = tk.Button(config_frame, text="打开", width=6,                                        bg='#4CAF50', fg='white', command=self._toggle_connect)  self.connect_btn.grid(row=0, column=9, padx=2)  # 中部：接收区          recv_frame = tk.LabelFrame(self.root, text="接收区", padx=6, pady=4)          recv_frame.pack(fill='both', expand=True, padx=10, pady=4)  self.recv_text = scrolledtext.ScrolledText(recv_frame, height=16, font=('Consolas', 10),                                                      bg='#1e1e1e', fg='#d4d4d4', insertbackground='white')  self.recv_text.pack(fill='both', expand=True)          btn_row = tk.Frame(recv_frame)          btn_row.pack(fill='x', pady=(4, 0))          tk.Button(btn_row, text="清空接收区", command=self._clear_recv).pack(side='left')  self.hex_display_var = tk.BooleanVar(value=True)          tk.Checkbutton(btn_row, text="HEX显示", variable=self.hex_display_var).pack(side='left', padx=8)  self.auto_scroll_var = tk.BooleanVar(value=True)          tk.Checkbutton(btn_row, text="自动滚动", variable=self.auto_scroll_var).pack(side='left')  # 底部：发送区          send_frame = tk.LabelFrame(self.root, text="发送区", padx=6, pady=4)          send_frame.pack(fill='x', padx=10, pady=(4, 10))  self.send_entry = tk.Entry(send_frame, font=('Consolas', 11), width=52)  self.send_entry.pack(side='left', padx=(0, 8))  self.send_entry.insert(0, "01 03 00 00 00 01 84 0A")  self.send_entry.bind('<Return>', lambda e: self._send_data())  self.hex_send_var = tk.BooleanVar(value=True)          tk.Checkbutton(send_frame, text="HEX发送", variable=self.hex_send_var).pack(side='left', padx=4)          tk.Button(send_frame, text="发  送", bg='#2196F3', fg='white',                    width=8, command=self._send_data).pack(side='left', padx=4)  self._refresh_ports()  # ── 刷新可用COM口 ─────────────────────────────────────    def _refresh_ports(self):          ports = [p.device for p in serial.tools.list_ports.comports()]  self.port_combo['values'] = ports  if ports:  self.port_combo.current(0)  # ── 打开/关闭串口 ─────────────────────────────────────    def _toggle_connect(self):  ifself.ser andself.ser.isOpen():  self._disconnect()  else:  self._connect()  def_connect(self):          port = self.port_var.get()  ifnot port:              messagebox.showwarning("提示", "请先选择COM口")  return        parity_map = {'None': serial.PARITY_NONE, 'Even': serial.PARITY_EVEN, 'Odd': serial.PARITY_ODD}  try:  self.ser = serial.Serial(                  port=port,                  baudrate=int(self.baud_var.get()),                  bytesize=int(self.data_var.get()),                  parity=parity_map[self.parity_var.get()],                  stopbits=serial.STOPBITS_ONE,                  timeout=0.1# 短超时，让接收线程可以定期检查退出标志              )  self.running = True# 启动接收线程——这是关键，绝对不能在主线程里读串口  self.receive_thread = threading.Thread(target=self._receive_loop, daemon=True)  self.receive_thread.start()  self.connect_btn.config(text="关闭", bg='#f44336')  self._log(f"[系统] 已连接 {port}，波特率 {self.baud_var.get()}\n", tag='sys')  except serial.SerialException as e:              messagebox.showerror("连接失败", str(e))  def_disconnect(self):  self.running = Falseifself.receive_thread:  self.receive_thread.join(timeout=1.0)  ifself.ser:  self.ser.close()  self.ser = Noneself.connect_btn.config(text="打开", bg='#4CAF50')  self._log("[系统] 串口已关闭\n", tag='sys')  # ── 接收线程（独立线程，不阻塞UI）────────────────────  def_receive_loop(self):  whileself.running:  try:  ifself.ser andself.ser.in_waiting > 0:                      data = self.ser.read(self.ser.in_waiting)                      timestamp = datetime.now().strftime('%H:%M:%S.%f')[:-3]  ifself.hex_display_var.get():                          display = data.hex(' ').upper()  else:                          display = data.decode('gbk', errors='replace')  # 注意：不能直接在子线程里操作Tkinter控件！  # 必须用after()或event_generate()把更新调度回主线程  self.root.after(0, self._append_recv, f"[{timestamp}] RX: {display}\n")  else:                      time.sleep(0.01)  # 没数据时稍微等一下，别让CPU跑满  except Exception as e:  ifself.running:  self.root.after(0, self._log, f"[错误] {e}\n", 'err')  break# ── 在主线程中更新接收区文本 ──────────────────────────    def _append_recv(self, text):  self.recv_text.insert('end', text)  ifself.auto_scroll_var.get():  self.recv_text.see('end')  # ── 发送数据 ──────────────────────────────────────────    def _send_data(self):  ifnot (self.ser andself.ser.isOpen()):              messagebox.showwarning("提示", "请先打开串口")  return        raw = self.send_entry.get().strip()  ifnot raw:  returntry:  ifself.hex_send_var.get():  # 把"01 03 00 00"这种字符串转成字节                  data = bytes.fromhex(raw.replace(' ', ''))  else:                  data = raw.encode('gbk')  self.ser.write(data)              timestamp = datetime.now().strftime('%H:%M:%S.%f')[:-3]  self._log(f"[{timestamp}] TX: {raw.upper()}\n", tag='tx')  except ValueError:              messagebox.showerror("格式错误", "HEX格式不正确，请检查输入（如：01 03 00 00）")  # ── 工具方法 ──────────────────────────────────────────    def _log(self, text, tag=None):  self.recv_text.insert('end', text)  ifself.auto_scroll_var.get():  self.recv_text.see('end')  def_clear_recv(self):  self.recv_text.delete('1.0', 'end')  if __name__ == '__main__':      root = tk.Tk()      app = SerialDebugTool(root)      root.mainloop()

![[Pasted image 20260305145753.png]]

⚠️ 三个必须知道的坑

坑一：子线程里直接操作Tkinter控件

这是最常见的崩溃原因。Tkinter不是线程安全的，子线程里调用text.insert()，轻则乱码，重则直接崩。正确做法是用root.after(0, callback)，把UI更新调度回主线程执行。代码里已经这么写了，别改它。

坑二：timeout设置为None或者太长

接收线程里ser.read()如果没有超时，running = False之后线程根本退不出来，程序关不掉。设成0.1秒，每100ms检查一次退出标志，刚刚好。

坑三：中文乱码

工业设备返回的字符串，有时候用GBK编码。decode('utf-8')铁定乱码。碰到乱码先试decode('gbk', errors='replace')，errors='replace'能防止解码失败直接抛异常。

📈 进阶方向：从调试工具到数采系统

这个程序是起点，不是终点。

有了这个基础，下一步可以往三个方向走：

方向一：Modbus协议解析。工业设备80%用Modbus RTU协议，pymodbus库封装得很好，在这个串口基础上加几层解析逻辑，就能读PLC寄存器、写线圈状态。

方向二：数据持久化。接收到的数据写进SQLite或者CSV，加个matplotlib实时曲线图，一个简单的数据采集系统就成型了。

方向三：多串口并发。车间里往往不止一台设备，用threading管理多个串口实例，每台设备一个线程，统一汇总到主界面——这就是实际项目里的架构了。

💬 互动时间

问题一：你们现场用的是什么协议？Modbus RTU、Modbus TCP，还是私有协议？私有协议的逆向分析有没有好的思路，欢迎留言聊聊。

问题二：小挑战——在现有代码基础上，加一个"定时发送"功能，每隔N秒自动发送一次指令，用threading.Timer实现，看看你能不能搞定。

🏁 总结一下今天学到的

核心收获三点：串口参数必须两端一致；Tkinter里串口读写必须放子线程；子线程更新UI必须用after()调度回主线程。

这三条记住了，你就不会在这个方向上踩大坑。

工业控制这个领域，Python能做的事情比很多人想象的多得多。老旧设备、私有协议、恶劣环境——这些都是工程师的战场，也是Python大展身手的地方。代码能跑起来只是第一步，让它稳定跑一年、两年、五年，才是真本事。

代码模板已经给到你了，收藏备用，下次遇到串口需求直接拿来改。
