用 Isight + Python + Abaqus 打造复材模型自动化 DOE 仿真流程

  • 2026-09-08 17:19:32
用 Isight + Python + Abaqus 打造复材模型自动化 DOE 仿真流程
在abaqus复材仿真中,使用fortran语言自定义材料在Isight中的abaqus组件是无法读取的,此时我们可以通过Data Exchanger模块读取并修改模型文件中的材料参数,然后通过abaqus组件提交,那么还有没有别的方式进行修改呢?答案是有的。
整个自动化流程如下:
Isight参数 → Python修改inp → Abaqus提交 → 提取结果 → 返回Isight
核心分为三步:

1️⃣ 参数驱动(Isight)

利用Isight中的Data Exchanger模块修改replace.py中包含的材料参数。

2️⃣ Python 修改 .inp 文件

使用 Python 脚本直接修改 Abaqus 输入文件(.inp)中的指定行,实现参数更新。
核心函数如下:

def modify_lines_in_file(file_path, start_line, end_line, replacement_lines):

    """

    修改文件中的指定范围的行数内容并替换源文件

    :param file_path: 源文件路径

    :param start_line: 开始行(从1开始计数)

    :param end_line: 结束行(从1开始计数,包含此行)

    :param replacement_lines: 替换的行内容列表,长度应与要替换的行数一致

    """

    # 读取源文件内容

    with open(file_path, 'r', encoding='utf-8') as file:

        lines = file.readlines()

    # 检查替换范围是否有效

    if start_line < 1 or end_line > len(lines) or start_line > end_line:

        raise ValueError("Invalid line range specified")

    # 替换指定范围的行数内容

    lines[start_line - 1:end_line] = replacement_lines

    # 将修改后的内容写回源文件

    with open(file_path, 'w', encoding='utf-8') as file:

        file.writelines(lines)

# --- 【Isight 核心参数区】 ---

E1=111

E2=222

E3=333

T2=444

C2=555

T3=666

C3=777

G12=888

G23=999

G31=000

# ---【具体修改逻辑】 ---

file_path = 'aaa.inp'#模型文件路径名称

start_line = 1015075#目标起始行

end_line = 1015078#目标结束行

replacement_lines = [

str(E1)+","+str(E2)+","+str(E3)+",    0.27,    0.27,    0.27,   3800.,   3800.\n"

"3000.,      0.,      0.,      0.,      0.,      0.,      0.,      0.\n"

"2470.,   1062.,"+str(T2)+","+str(C2)+","+str(T3)+","+str(C3)+",      0.,      0.\n"

""+str(G12)+","+str(G23)+","+str(G31)+"\n"

]

#参数替换

modify_lines_in_file(file_path, start_line, end_line, replacement_lines)

3️⃣ 自动执行脚本(.bat)

在 Isight 中通常不直接调用 .py,而是通过 .bat:

python replace.py

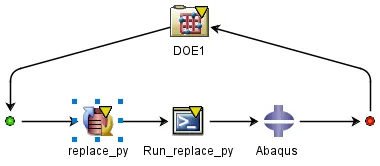

Isight中搭建流程如下
