Linux 网络子系统源码剖析(四):二层处理与网桥

从以太网帧到虚拟交换机 - 揭秘数据链路层的奥秘

系列：Linux 网络子系统源码剖析篇号：第 4 篇 内核版本：Linux 5.10 LTS重点模块：以太网处理、网桥、虚拟网络设备

📋 本篇导读

你将学到

• 以太网帧的接收与处理流程

• 协议类型识别与分发机制

• Linux 网桥的完整实现原理

• MAC 地址学习与转发数据库（FDB）

• 生成树协议（STP/RSTP）实现

• 虚拟网络设备（veth、bridge、macvlan）

• 容器网络的底层原理

前置知识

• 已阅读第 1-3 篇文章

• 了解以太网协议基础

• 理解二层交换原理

• 熟悉网络命名空间概念

阅读时间

约 60-70 分钟

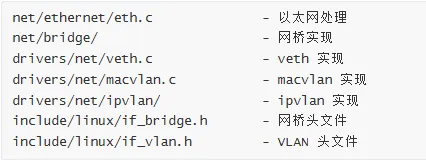

🎯 二层处理在网络子系统中的位置

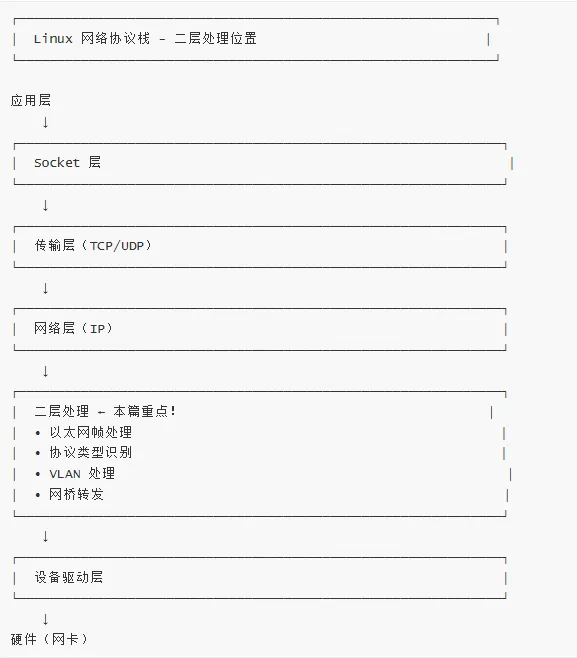

网络协议栈分层

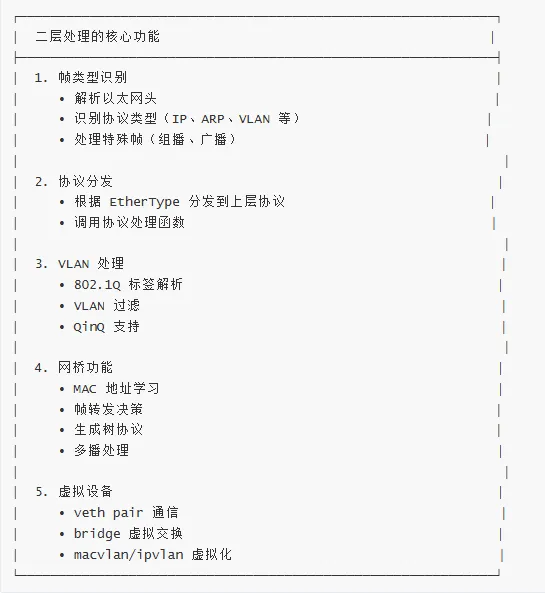

二层处理的核心职责

📦 以太网帧处理

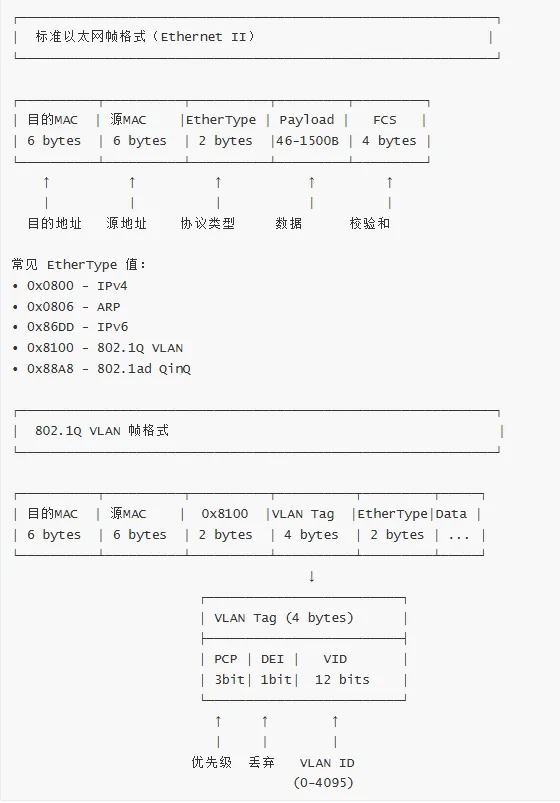

以太网帧结构

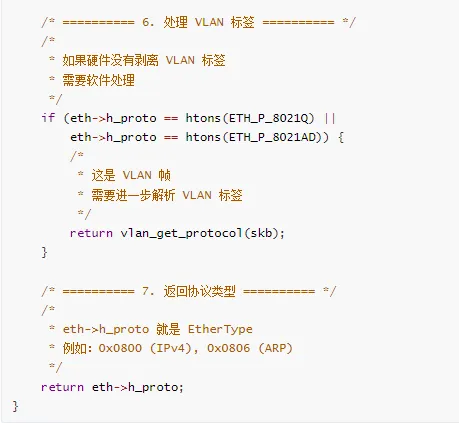

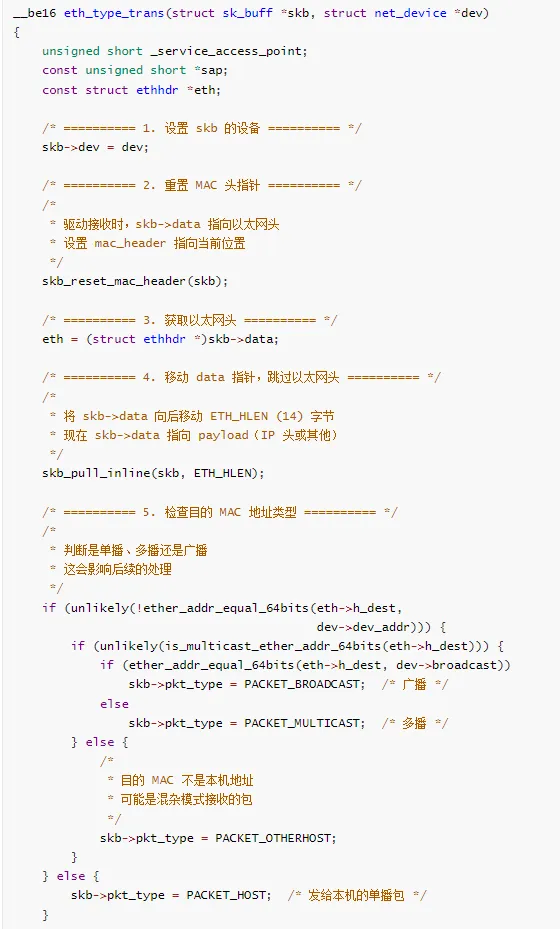

eth_type_trans() - 协议类型识别

源码位置：net/ethernet/eth.c

/**
* eth_type_trans - 确定以太网帧的协议类型
* @skb: 接收到的数据包
* @dev: 接收设备
*
* 这是二层处理的入口函数！
* 驱动在接收数据后会调用此函数
*
* 返回：协议类型（网络字节序）
*/

协议分发机制

/**

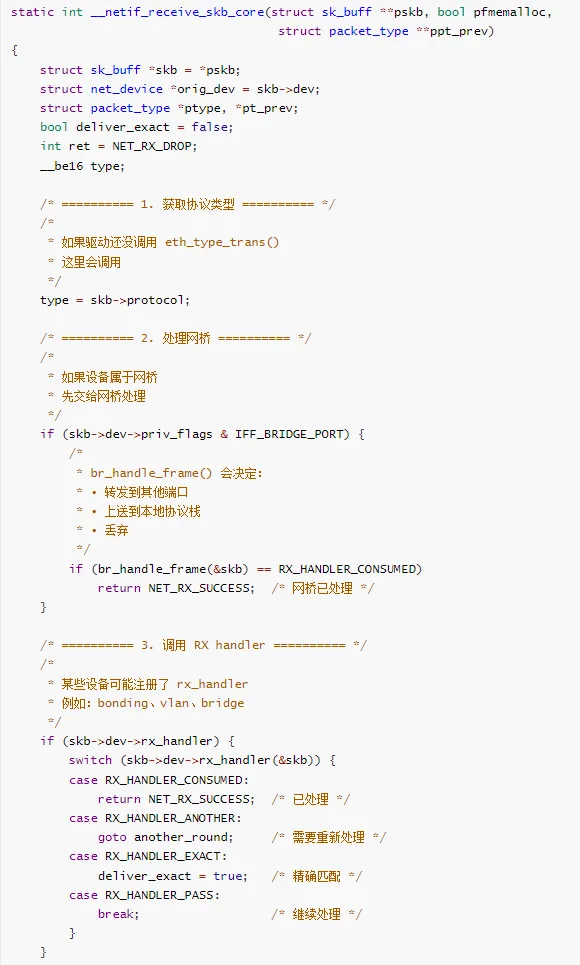

* __netif_receive_skb_core - 协议栈接收核心函数
* @skb: 接收到的数据包
* @pfmemalloc: 是否使用紧急内存
*
* 这个函数负责将数据包分发到正确的协议处理函数
*/

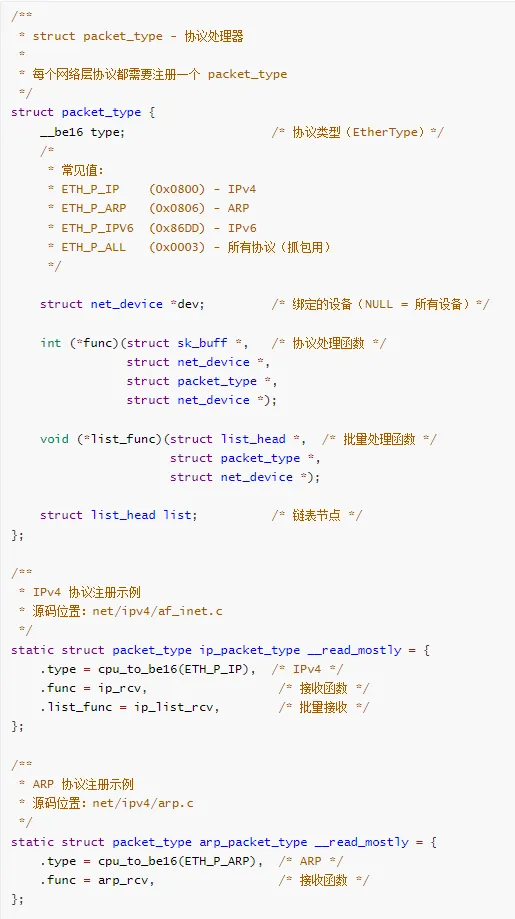

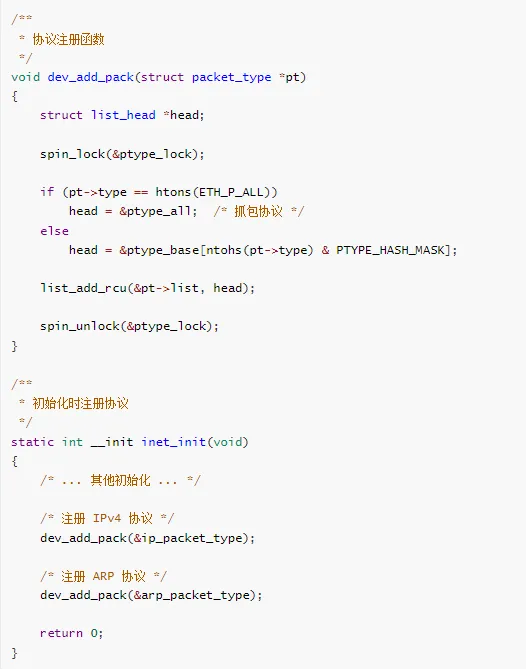

协议注册机制

🌉 Linux 网桥实现

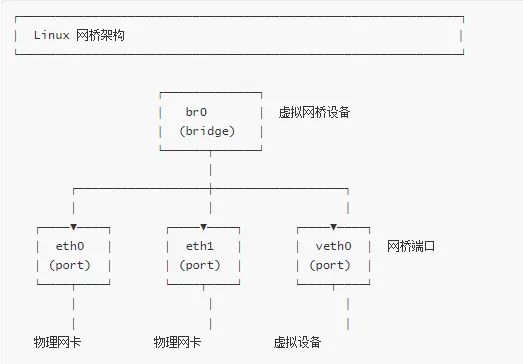

网桥架构

功能：
• MAC 地址学习：记录每个端口后面的 MAC 地址
• 帧转发：根据目的 MAC 转发到正确的端口
• 泛洪：未知目的地址时广播到所有端口
• 生成树：防止环路
• VLAN 过滤：支持 VLAN 感知

网桥核心数据结构

/**

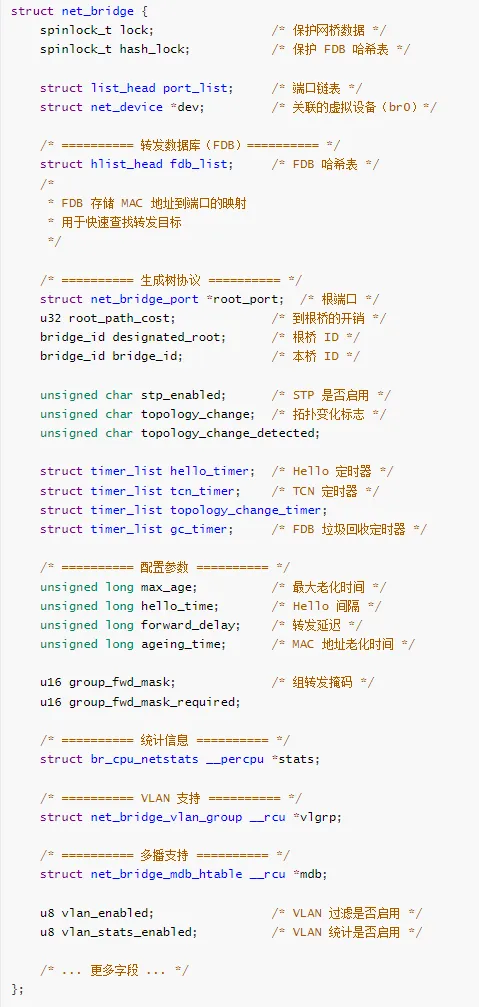

* struct net_bridge - 网桥设备
* 源码位置：net/bridge/br_private.h
*/
/**

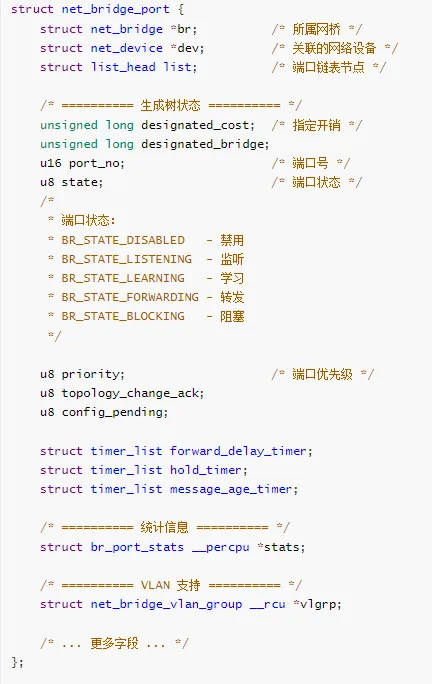

* struct net_bridge_port - 网桥端口
*/

网桥帧处理

/**

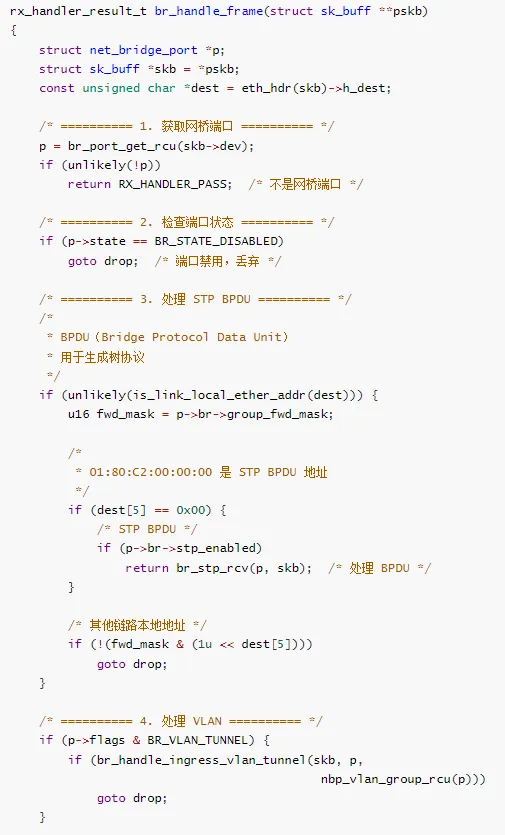

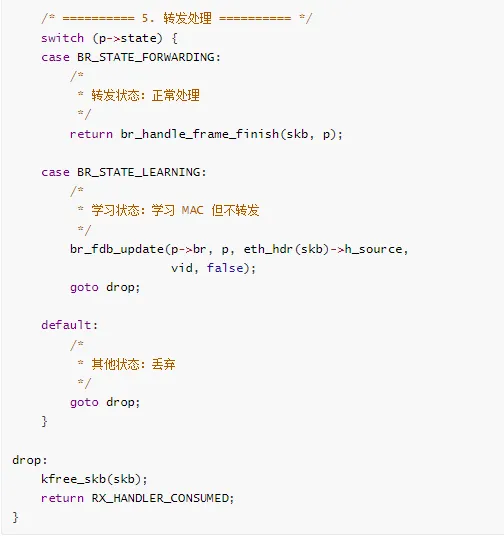

* br_handle_frame - 网桥帧处理入口
* @skb: 接收到的数据包
*
* 这个函数在 __netif_receive_skb_core() 中被调用
* 决定如何处理到达网桥端口的帧
*/

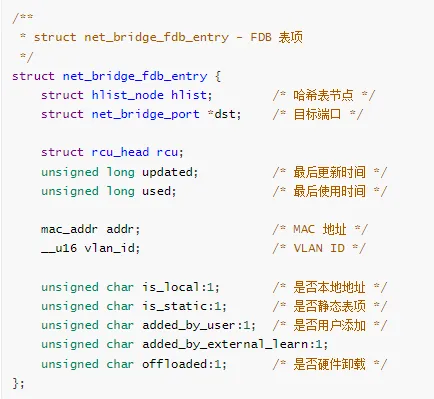

MAC 地址学习与 FDB

/**

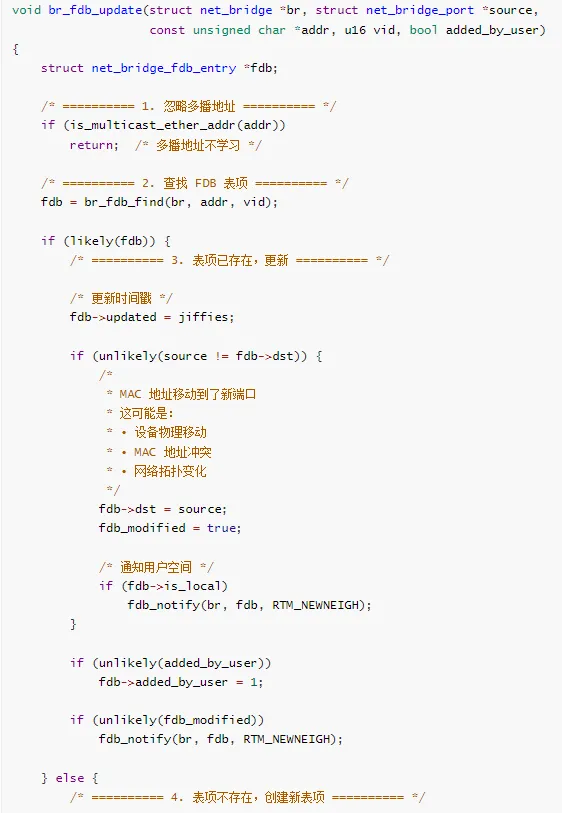

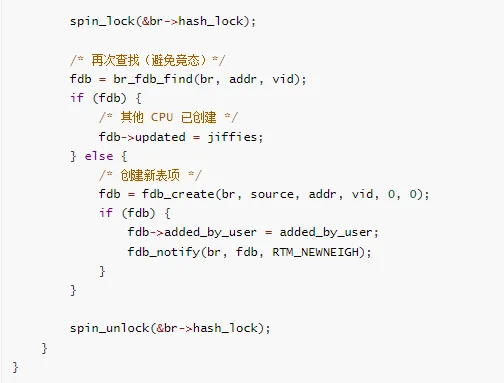

* br_fdb_update - 更新 FDB（转发数据库）
* @br: 网桥
* @source: 源端口
* @addr: MAC 地址
* @vid: VLAN ID
* @added_by_user: 是否用户添加
*
* MAC 地址学习的核心函数
*/
/**
* br_fdb_find - 在 FDB 中查找 MAC 地址
* @br: 网桥
* @addr: MAC 地址
* @vid: VLAN ID
*
* 返回：FDB 表项，如果未找到返回 NULL
*/
/**

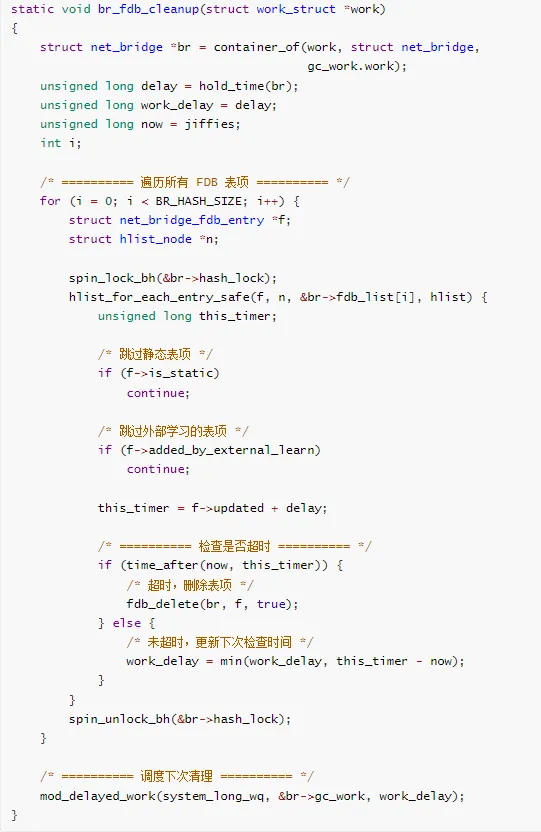

* FDB 老化机制
*
* 定期清理长时间未使用的 FDB 表项
*/

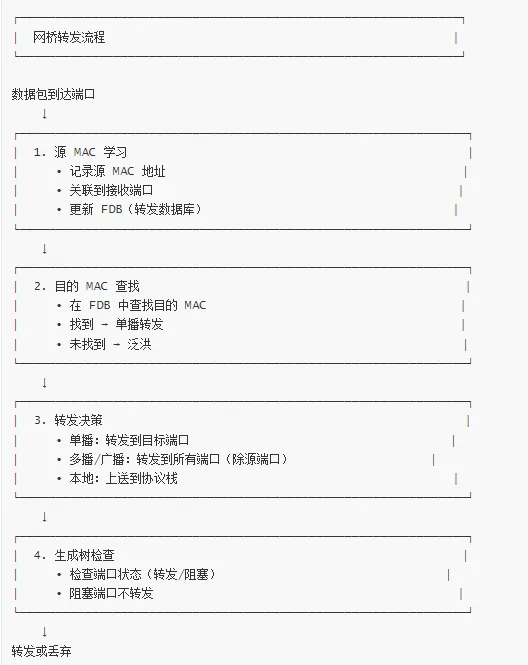

帧转发决策

/**

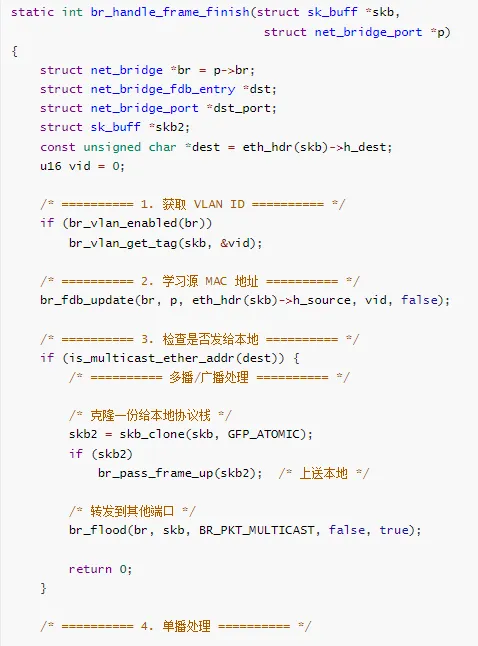

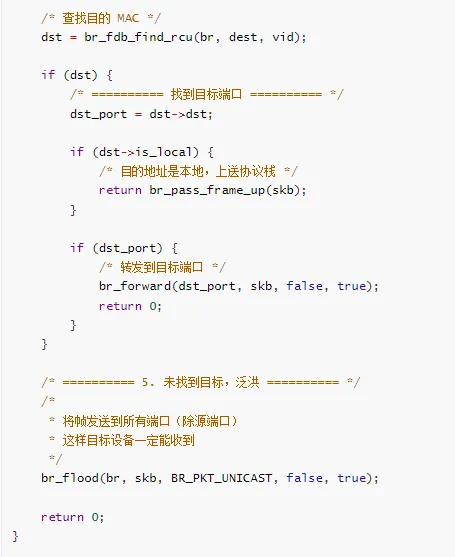

* br_handle_frame_finish - 完成帧处理
* @skb: 数据包
* @p: 接收端口
*
* 决定如何转发帧
*/
/**

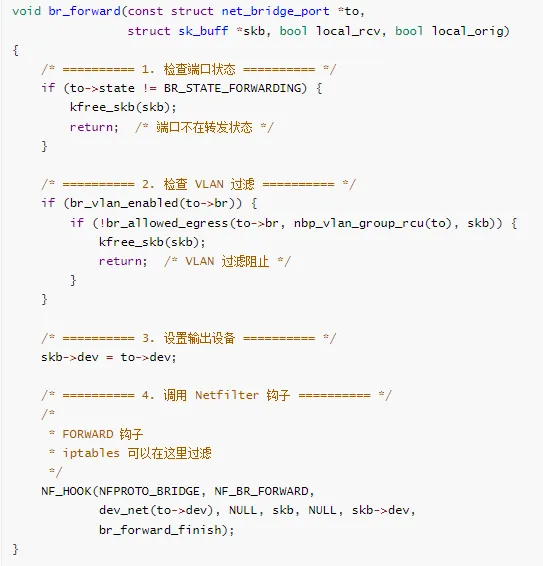

* br_forward - 转发帧到指定端口
* @to: 目标端口
* @skb: 数据包
* @local_rcv: 是否本地接收
* @local_orig: 是否本地发出
*/
/**

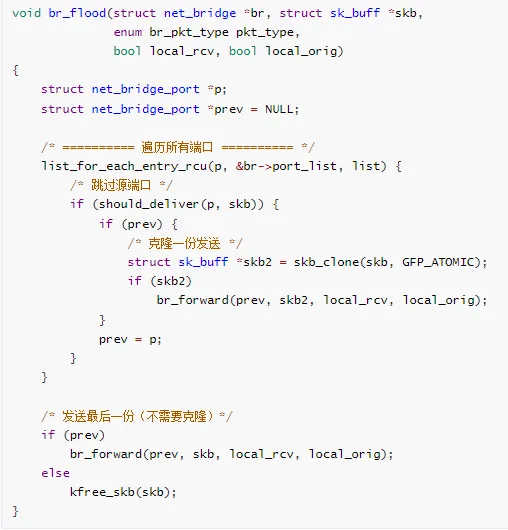

* br_flood - 泛洪（广播到所有端口）
* @br: 网桥
* @skb: 数据包
* @pkt_type: 包类型
* @local_rcv: 是否本地接收
* @local_orig: 是否本地发出
*/

🌳 生成树协议（STP/RSTP）

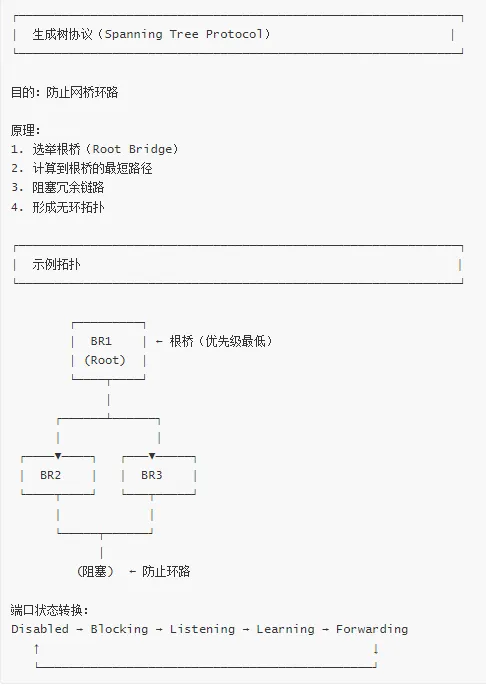

STP 基本概念

STP 实现

/**

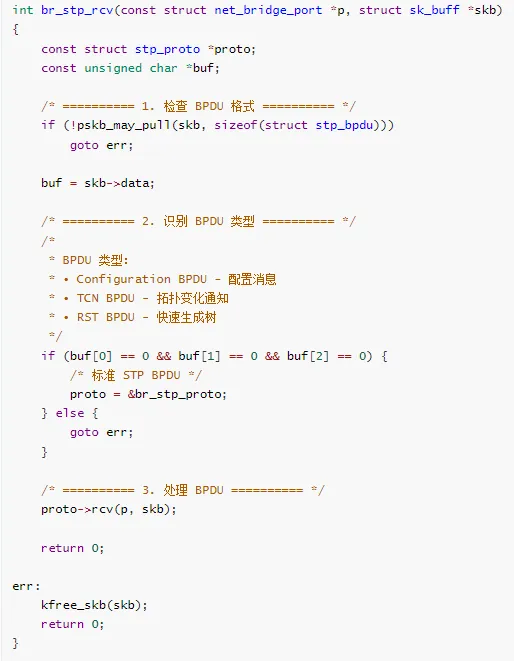

* br_stp_rcv - 接收 STP BPDU
* @p: 接收端口
* @skb: BPDU 数据包
*/
/**

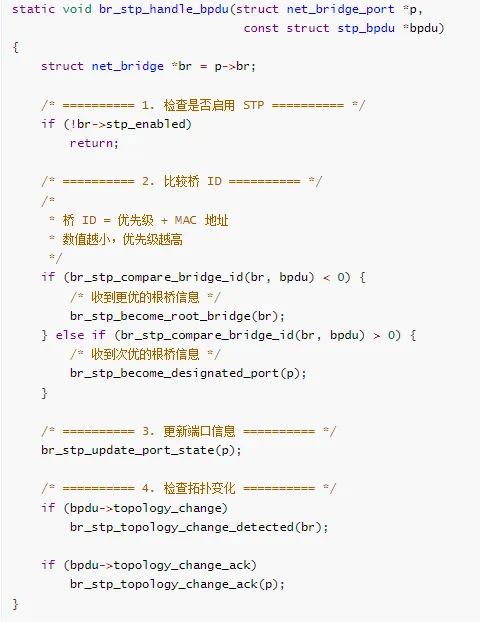

* br_stp_handle_bpdu - 处理配置 BPDU
* @p: 接收端口
* @bpdu: BPDU 内容
*/
/**

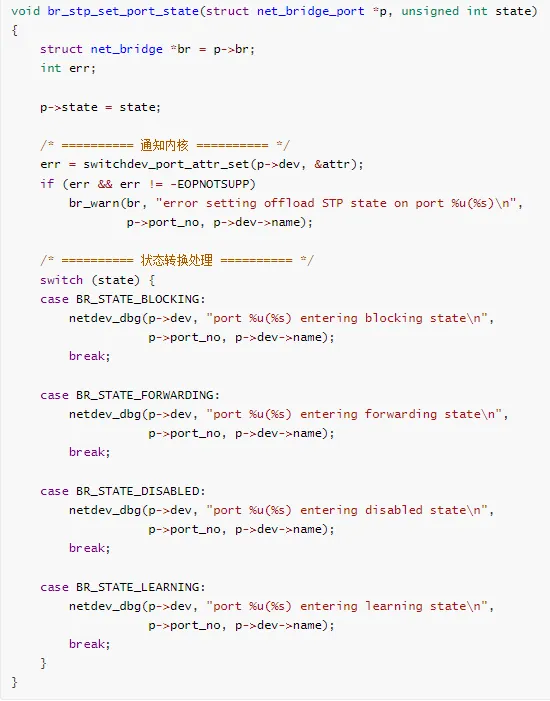

* br_stp_set_port_state - 设置端口状态
* @p: 端口
* @state: 新状态
*/

🔌 虚拟网络设备

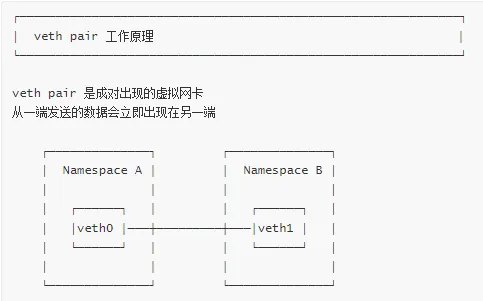

veth pair - 虚拟以太网对

特点：
• 总是成对创建
• 数据从一端进，另一端出
• 常用于容器网络
• 可以跨网络命名空间
应用场景：
• 容器与宿主机通信
• 容器之间通信
• 网络命名空间互联

veth 实现

源码位置：drivers/net/veth.c

/**
* struct veth_priv - veth 私有数据
*/
struct veth_priv {
struct net_device__rcu *peer;  /* 对端设备 */
atomic64_t dropped;             /* 丢包统计 */
struct bpf_prog__rcu *_xdp_prog;  /* XDP 程序 */
struct veth_rq *rq;             /* 接收队列 */
unsigned int requested_headroom;
};
/**

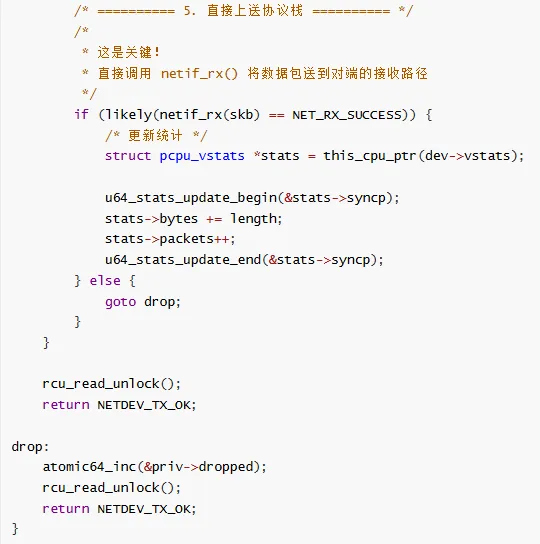

* veth_xmit - veth 发送函数
* @skb: 要发送的数据包
* @dev: 发送设备
*
* 这是 veth 的核心：将数据直接传给对端
*/
/**

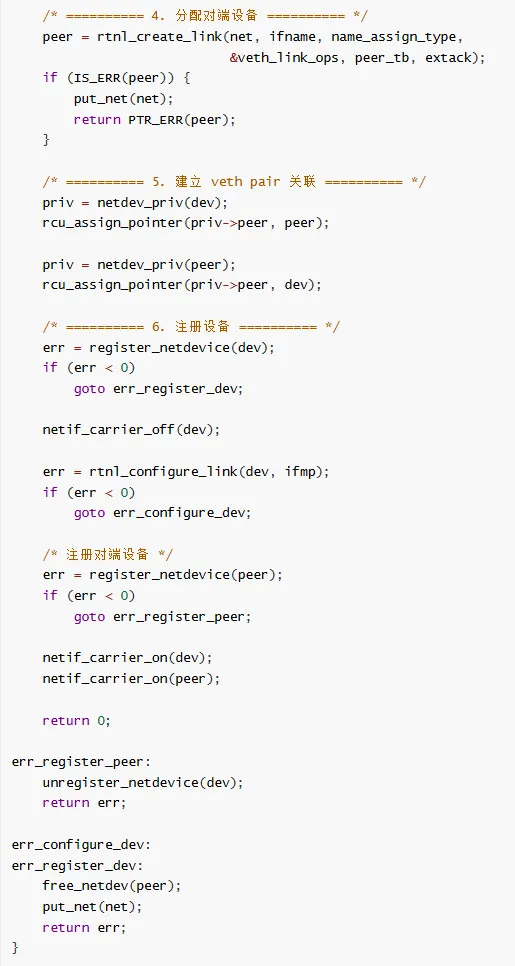

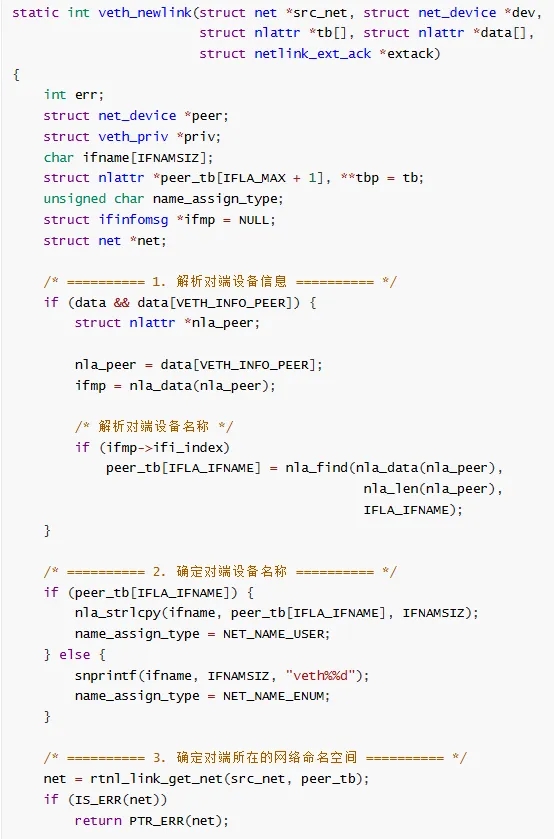

* veth_newlink - 创建 veth pair
* @src_net: 源网络命名空间
* @dev: 第一个设备
* @tb: netlink 属性
* @data: 配置数据
* @extack: 扩展错误信息
*/

bridge 虚拟交换机

/**

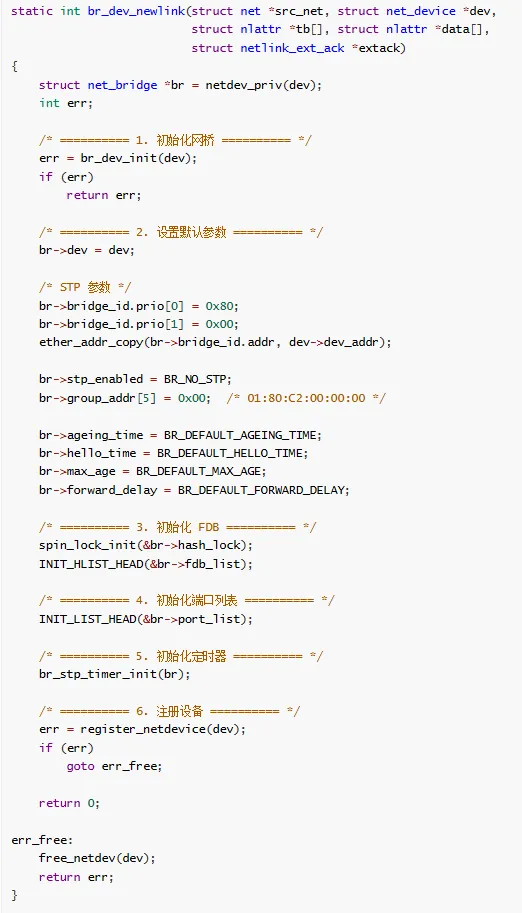

* 创建网桥设备
*/
/**

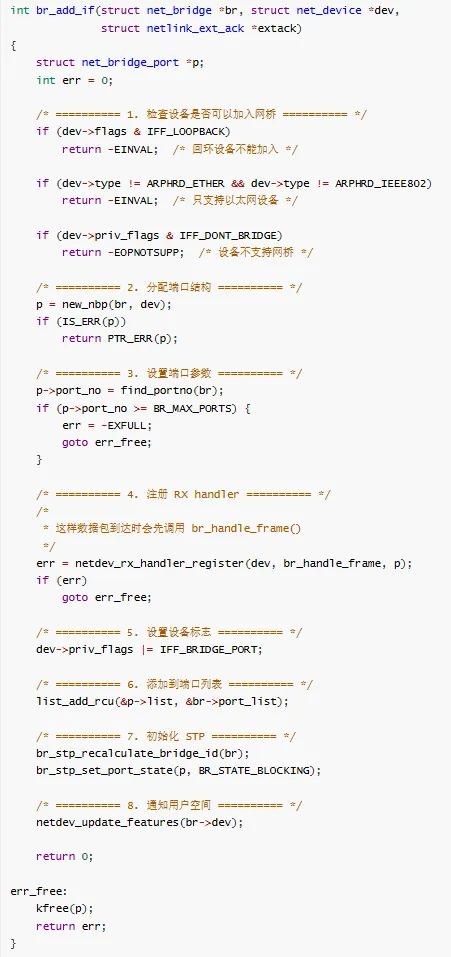

* 添加端口到网桥
*/

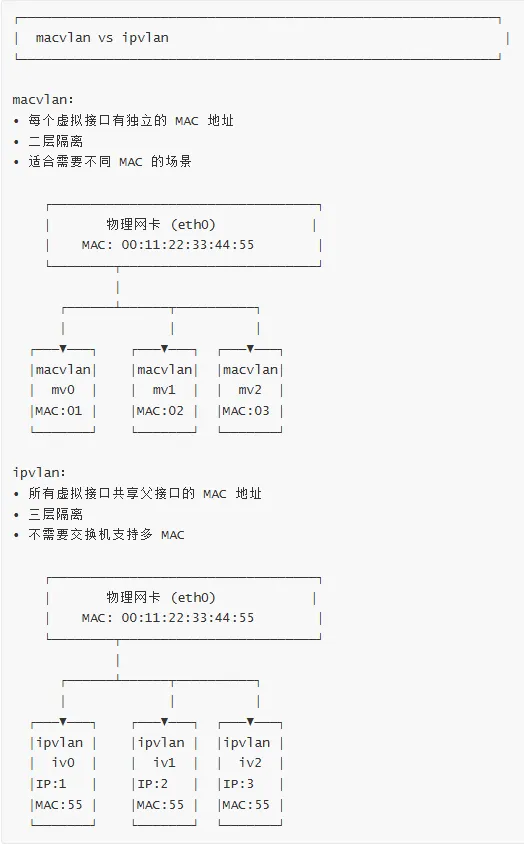

macvlan/ipvlan

🐳 容器网络原理

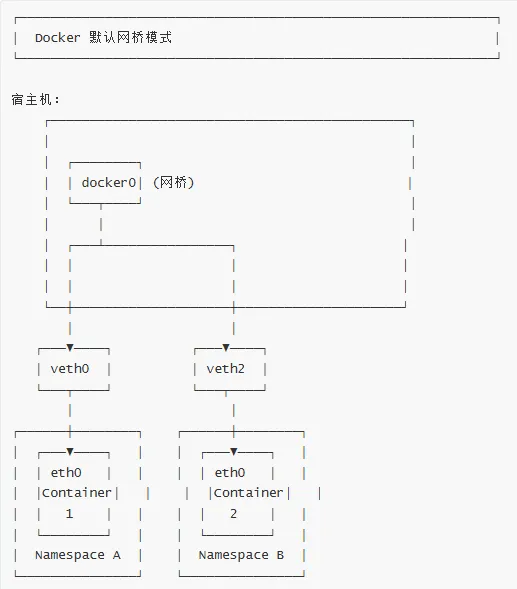

Docker 网桥模式

工作流程：
1. 创建容器时，创建 veth pair
2. 一端放入容器的网络命名空间（eth0）
3. 另一端连接到 docker0 网桥（veth0）
4. 容器通过 veth pair 与宿主机通信
5. docker0 网桥负责容器间通信
6. NAT 规则实现容器访问外网

创建容器网络的步骤

# 1. 创建网络命名空间
ip netns add container1
# 2. 创建 veth pair
ip link add veth0 type veth peer name veth1
# 3. 将 veth1 移入容器命名空间
ip link set veth1 netns container1
# 4. 配置容器内的网卡
ip netns exec container1 ip addr add 172.17.0.2/16 dev veth1
ip netns exec container1 ip link set veth1 up
ip netns exec container1 ip link set lo up
# 5. 将 veth0 连接到网桥
ip link set veth0 master docker0
ip link set veth0 up
# 6. 配置默认路由
ip netns exec container1 ip route add default via 172.17.0.1
# 7. 配置 NAT（让容器访问外网）
iptables -t nat -A POSTROUTING -s172.17.0.0/16 ! -o docker0 -j MASQUERADE

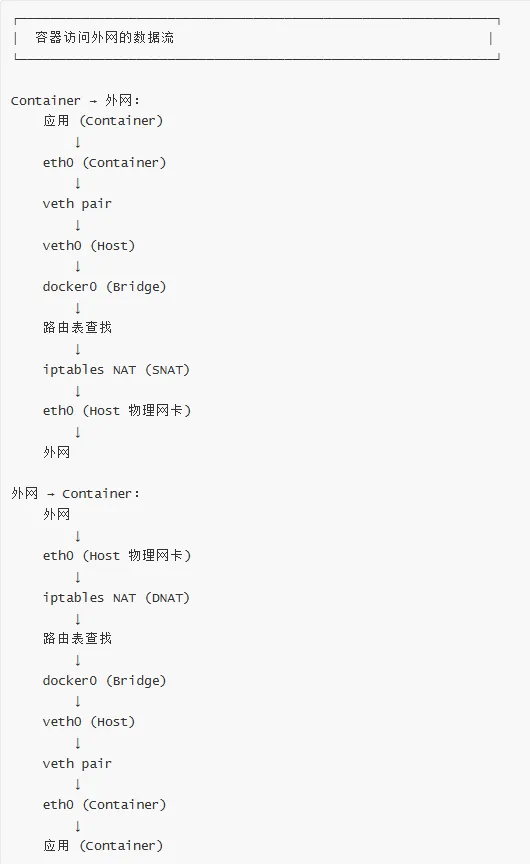

容器网络数据流

🔍 实战案例分析

案例1：排查网桥转发问题

# 问题：容器无法互相通信
# 1. 检查网桥状态
brctl show
# 或
ip link show type bridge
# 2. 检查端口状态
brctl showstp docker0
# 3. 检查 FDB 表
bridge fdb show br docker0
# 4. 检查 iptables 规则
iptables -t filter -L FORWARD -v-n
# 5. 抓包分析
tcpdump -i docker0 -nn
# 常见问题：
# • 端口处于 BLOCKING 状态 → 检查 STP 配置
# • FDB 表项错误 → 清空 FDB 重新学习
# • iptables DROP → 检查 FORWARD 链规则

案例2：优化网桥性能

# 1. 禁用 STP（如果不需要）
brctl stp docker0 off
# 2. 调整 FDB 老化时间
ip link set docker0 type bridge ageing_time 30000
# 3. 启用硬件卸载
ethtool -K docker0 tx-checksum-offload on
ethtool -K docker0 rx-checksum-offload on
# 4. 调整转发延迟
ip link set docker0 type bridge forward_delay 400
# 5. 启用 VLAN 过滤（如果需要）
ip link set docker0 type bridge vlan_filtering 1

案例3：调试 veth pair

# 1. 查看 veth pair 对端
ip link show type veth
ethtool -S veth0  # 查看统计信息
# 2. 查找 veth 的对端
# 方法1：通过 ifindex
ip link | grep-A1 veth0
# 方法2：通过 ethtool
ethtool -S veth0 | grep peer_ifindex
# 3. 检查 veth 是否在网桥中
bridge link show
# 4. 测试 veth 连通性
# 在一端发送，另一端抓包
ip netns exec ns1 ping-c1172.17.0.2 &
tcpdump -i veth0 -nn icmp

📊 性能分析

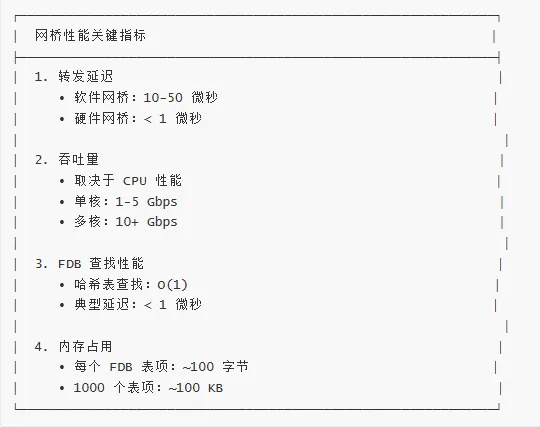

网桥性能指标

性能优化建议
