在OpenCV图像处理中，图像梯度是边缘检测的核心基础——它本质是“图像像素灰度值的变化率”，通过捕捉像素间的灰度差异，快速定位图像中的边缘（如物体轮廓、线条边界）。
简单说：图像中“亮区到暗区”“暗区到亮区”的过渡处，就是梯度变化最明显的地方，也就是我们要找的边缘。而Sobel、Scharr、Laplacian三种算子，就是OpenCV中最常用的“梯度检测工具”，各有侧重、适配不同场景。
明日这篇实操教程，全程聚焦OpenCV-Python落地，不搞晦涩理论堆砌，从图像梯度的核心概念入手，手把手拆解三种算子的原理、实操代码、效果对比和适用场景，每一步都附可复制代码，新手也能一键跑通，看完直接上手边缘检测项目。
一、前置基础（新手必看，5分钟搞定）
1. 核心前提：环境配置
所有操作均基于OpenCV-Python，若未配置环境，执行以下命令一键安装/升级，适配Python 3.7-3.12，Windows/Mac/Linux全兼容：
python# 安装/升级OpenCV-Python（核心依赖）pip install opencv-python -U# 安装辅助库（图像显示、处理）pip install numpy matplotlib |
2. 图像梯度核心概念（通俗解读）
图像梯度 = 相邻像素的灰度值差异，主要分为两个方向：

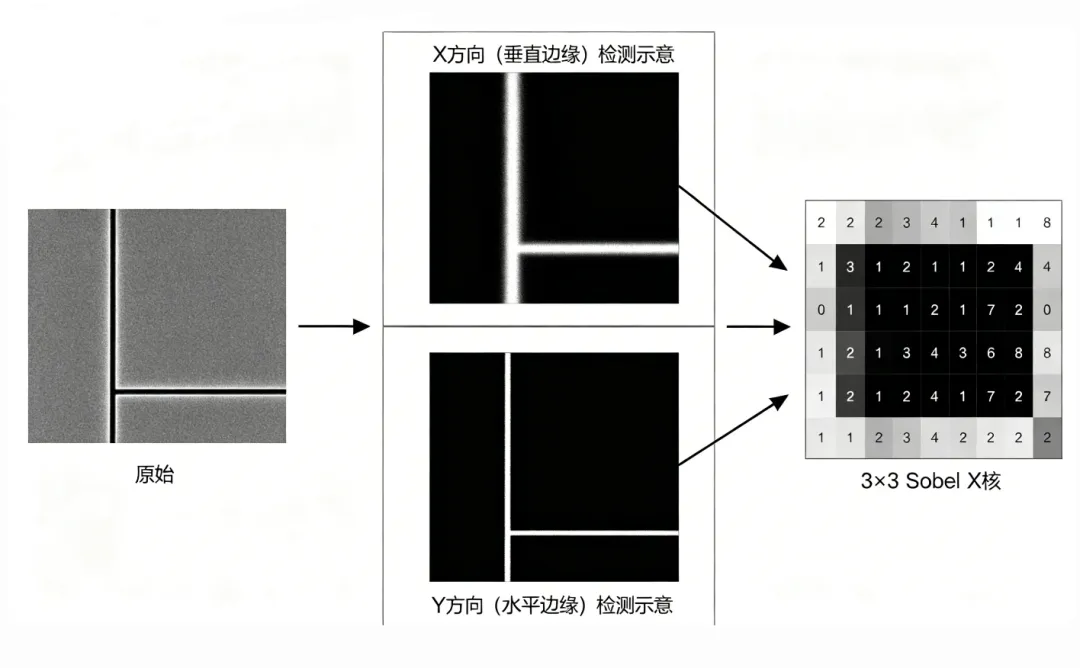

•X方向梯度：检测垂直边缘（左右像素的灰度变化，如竖线、物体左右轮廓）；
•Y方向梯度：检测水平边缘（上下像素的灰度变化，如横线、物体上下轮廓）。
算子（Operator）：就是提前定义好的“梯度计算模板（卷积核）”，OpenCV已封装好三种核心算子，无需手动计算，直接调用函数即可，核心作用是“放大灰度差异，突出边缘”。
3. 测试图像准备（统一对比，模拟真实场景）

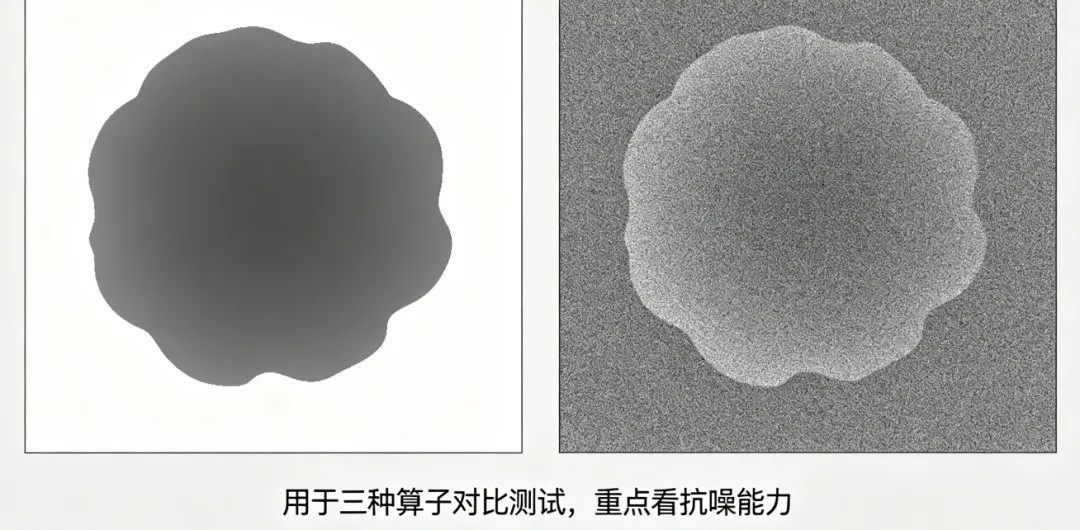

为了让三种算子的效果对比更直观，我们统一使用“灰度图像”（梯度检测优先用灰度图，效果更明显），可选用带清晰轮廓的图像（如硬币、书本、人脸轮廓），代码如下：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 读取图像（优先用灰度图，梯度检测效果更明显）img = cv2.imread("test.jpg", 0) # 0表示读取为灰度图，替换为自己的图像路径# 2. 可选：添加轻微高斯噪声（模拟真实拍摄场景，测试算子抗噪能力）def add_gaussian_noise(img, mean=0, var=0.001):img = np.array(img/255, dtype=np.float32)noise = np.random.normal(mean, var**0.5, img.shape)noise_img = img + noisenoise_img = np.clip(noise_img, 0, 1)noise_img = np.uint8(noise_img*255)return noise_img# 生成带噪灰度图（用于测试算子抗噪性）img_noise = add_gaussian_noise(img)# 显示原始灰度图与带噪图plt.subplot(1, 2, 1)plt.imshow(img, cmap="gray")plt.title("原始灰度图像")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(img_noise, cmap="gray")plt.title("带噪灰度图像")plt.axis("off")plt.show() |
二、OpenCV实战：三种核心梯度算子（代码+效果+场景）
三种算子的核心差异的是：Sobel抗噪强、Scharr检测更精细、Laplacian能检测所有方向边缘，我们逐一拆解，重点关注实操代码和效果对比。
1. Sobel算子（最常用）—— 抗噪强，适合通用边缘检测
核心逻辑：用3×3卷积核（算子）分别计算X、Y方向的梯度，再合并两个方向的结果，得到完整边缘。Sobel算子对噪声有抑制作用（自带平滑效果），是最通用、最常用的梯度检测算子。
核心函数：cv2.Sobel(src, ddepth, dx, dy, ksize)
•src：输入图像（灰度图最佳）；
•ddepth：输出图像深度（一般设为cv2.CV_64F，避免梯度负值丢失）；
•dx：X方向梯度（1表示检测X方向，0表示不检测）；
•dy：Y方向梯度（1表示检测Y方向，0表示不检测）；
•ksize：算子尺寸（必须是奇数，3×3最常用，ksize=-1时自动使用Scharr算子）。
关键技巧：梯度计算会产生负值（暗区到亮区的变化），需用cv2.convertScaleAbs()取绝对值，避免边缘丢失。
实操代码（Sobel X/Y方向+合并边缘）：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 读取灰度图img = cv2.imread("test.jpg", 0)# 1. 计算X方向梯度（检测垂直边缘）sobel_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)sobel_x = cv2.convertScaleAbs(sobel_x) # 取绝对值，避免边缘丢失# 2. 计算Y方向梯度（检测水平边缘）sobel_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)sobel_y = cv2.convertScaleAbs(sobel_y)# 3. 合并X、Y方向梯度（得到完整边缘）sobel_xy = cv2.addWeighted(sobel_x, 0.5, sobel_y, 0.5, 0)# 对比显示（X方向vs Y方向vs 合并边缘）plt.figure(figsize=(12, 4))plt.subplot(1, 3, 1)plt.imshow(sobel_x, cmap="gray")plt.title("Sobel X（垂直边缘）")plt.axis("off")plt.subplot(1, 3, 2)plt.imshow(sobel_y, cmap="gray")plt.title("Sobel Y（水平边缘）")plt.axis("off")plt.subplot(1, 3, 3)plt.imshow(sobel_xy, cmap="gray")plt.title("Sobel 合并边缘")plt.axis("off")plt.show() |
适用场景：通用边缘检测（如物体轮廓提取、图像分割前置操作），尤其适合带轻微噪声的图像（抗噪能力强），是工业质检、日常图像处理的首选。
2. Scharr算子—— 检测更精细，适合弱边缘场景
核心逻辑：与Sobel算子原理一致，也是计算X、Y方向梯度，但使用更精细的3×3卷积核（权重更合理），检测边缘更清晰、更细腻，尤其适合检测“弱边缘”（灰度差异小的边缘）。
核心函数：两种调用方式（效果一致）：
•直接调用：cv2.Scharr(src, ddepth, dx, dy)（无需设置ksize）；
•间接调用：cv2.Sobel(src, ddepth, dx, dy, ksize=-1)（Sobel算子ksize=-1时自动切换为Scharr）。
实操代码（Scharr vs Sobel对比，凸显精细度）：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 读取灰度图（用带弱边缘的图像，效果更明显）img = cv2.imread("test.jpg", 0)# 1. Scharr算子（X+Y方向）scharr_x = cv2.Scharr(img, cv2.CV_64F, 1, 0)scharr_x = cv2.convertScaleAbs(scharr_x)scharr_y = cv2.Scharr(img, cv2.CV_64F, 0, 1)scharr_y = cv2.convertScaleAbs(scharr_y)scharr_xy = cv2.addWeighted(scharr_x, 0.5, scharr_y, 0.5, 0)# 2. Sobel算子（同参数对比）sobel_xy = cv2.Sobel(img, cv2.CV_64F, 1, 1, ksize=3)sobel_xy = cv2.convertScaleAbs(sobel_xy)# 对比显示（Sobel vs Scharr）plt.subplot(1, 2, 1)plt.imshow(sobel_xy, cmap="gray")plt.title("Sobel 合并边缘")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(scharr_xy, cmap="gray")plt.title("Scharr 合并边缘")plt.axis("off")plt.show() |
适用场景：弱边缘检测（如模糊图像的边缘、细微线条检测）、对边缘精细度要求高的场景（如医学影像边缘检测、文物轮廓提取）。
注意：Scharr算子抗噪能力略弱于Sobel，若图像噪声较多，建议先做高斯平滑，再用Scharr检测。
3. Laplacian算子—— 检测所有方向边缘，适合细边缘提取
核心逻辑：与Sobel、Scharr不同，Laplacian算子无需分方向，直接计算所有方向（X、Y及对角线）的梯度，能检测到更细微的边缘，但抗噪能力最弱，对噪声敏感。
核心逻辑：二阶导数计算，本质是“二阶差分”，能放大微小的灰度变化，适合提取细边缘，但会放大噪声。
核心函数：cv2.Laplacian(src, ddepth, ksize)（参数与Sobel类似，ksize为奇数）
实操代码（Laplacian检测+降噪优化）：

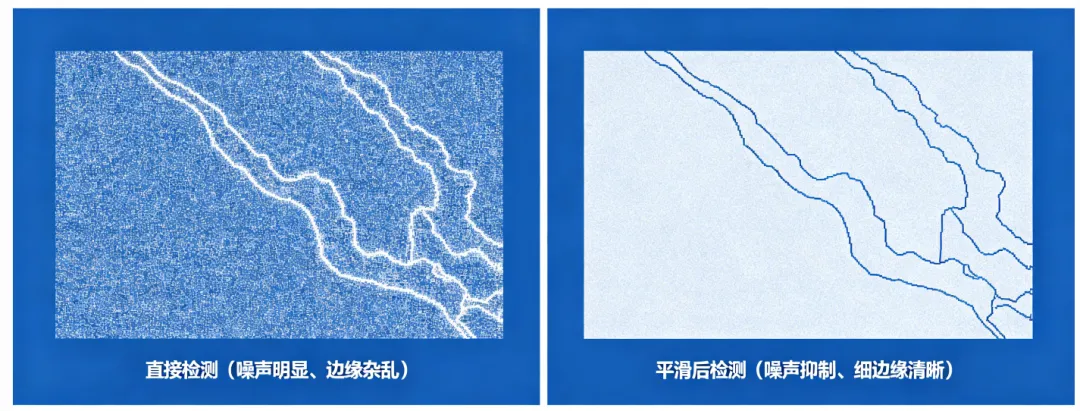

pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 读取灰度图（带轻微噪声）img = cv2.imread("test.jpg", 0)img_noise = add_gaussian_noise(img) # 调用前面定义的加噪函数# 1. 直接用Laplacian检测（带噪图，观察噪声放大效果）laplacian_noise = cv2.Laplacian(img_noise, cv2.CV_64F, ksize=3)laplacian_noise = cv2.convertScaleAbs(laplacian_noise)# 2. 优化：先高斯平滑，再用Laplacian检测（抑制噪声）img_blur = cv2.GaussianBlur(img_noise, (3, 3), sigmaX=1)laplacian_blur = cv2.Laplacian(img_blur, cv2.CV_64F, ksize=3)laplacian_blur = cv2.convertScaleAbs(laplacian_blur)# 对比显示（直接检测vs平滑后检测）plt.subplot(1, 2, 1)plt.imshow(laplacian_noise, cmap="gray")plt.title("Laplacian 直接检测（噪声放大）")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(laplacian_blur, cmap="gray")plt.title("Laplacian 平滑后检测（抗噪优化）")plt.axis("off")plt.show() |
适用场景：细边缘提取（如细小线条、纹理边缘）、图像锐化（放大细微灰度变化），但必须先做平滑处理（如高斯滤波），否则会放大噪声。
三、三种算子对比总结（新手速查）

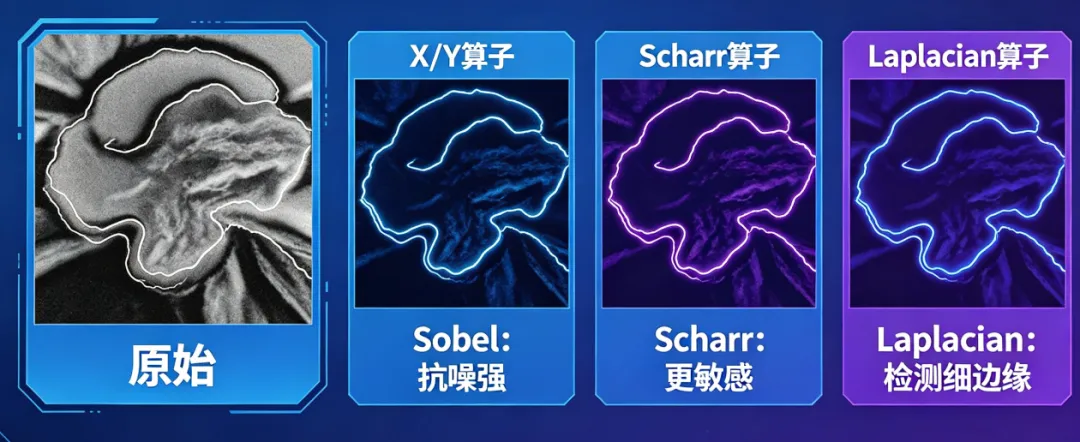

整理核心对比表，结合OpenCV实操场景，一目了然，方便快速选择合适的算子：
梯度算子 | 核心特点 | 抗噪能力 | 边缘精细度 | 适用场景 | OpenCV核心函数 |
Sobel算子 | 分X/Y方向，自带平滑 | 强 | 中等 | 通用边缘检测、带噪图像 | cv2.Sobel() |
Scharr算子 | 分X/Y方向，卷积核更精细 | 中等 | 高 | 弱边缘、精细轮廓检测 | cv2.Scharr() / cv2.Sobel(ksize=-1) |
Laplacian算子 | 全方向检测，二阶导数 | 弱 | 极高（细边缘） | 细边缘提取、图像锐化（需先平滑） | cv2.Laplacian() |
四、实操避坑指南（新手必看）
•梯度检测优先使用灰度图像，彩色图需先转为灰度图（cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)），否则效果杂乱；
•Sobel/Scharr算子计算时，ddepth必须设为cv2.CV_64F，再用cv2.convertScaleAbs()取绝对值，否则会丢失负梯度对应的边缘；
•Laplacian算子抗噪能力极弱，必须先做高斯平滑（cv2.GaussianBlur()），否则会放大噪声，导致边缘杂乱；
•算子尺寸（ksize）必须是奇数，3×3最常用，尺寸越大，边缘检测越粗糙，细节丢失越多；
•实际项目中，优先用Sobel算子（抗噪强、通用）；对精细度有要求，用Scharr算子；需要提取细边缘，用Laplacian算子（配合平滑）。
五、完整实战代码（一键复制运行）
整合以上所有操作，包含“图像预处理+三种算子检测+效果对比+抗噪优化”，替换自己的图像路径，即可一键跑通，适合新手直接实操：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 环境验证（可选）print("OpenCV版本：", cv2.__version__)# 2. 读取并预处理图像img = cv2.imread("test.jpg", 0) # 替换为自己的图像路径# 3. 添加高斯噪声（模拟真实场景）def add_gaussian_noise(img, mean=0, var=0.001):img = np.array(img/255, dtype=np.float32)noise = np.random.normal(mean, var**0.5, img.shape)noise_img = img + noisenoise_img = np.clip(noise_img, 0, 1)noise_img = np.uint8(noise_img*255)return noise_imgimg_noise = add_gaussian_noise(img)# 4. 三种算子梯度检测## 4.1 Sobel算子（X+Y方向）sobel_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)sobel_x = cv2.convertScaleAbs(sobel_x)sobel_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)sobel_y = cv2.convertScaleAbs(sobel_y)sobel_xy = cv2.addWeighted(sobel_x, 0.5, sobel_y, 0.5, 0)## 4.2 Scharr算子（X+Y方向）scharr_x = cv2.Scharr(img, cv2.CV_64F, 1, 0)scharr_x = cv2.convertScaleAbs(scharr_x)scharr_y = cv2.Scharr(img, cv2.CV_64F, 0, 1)scharr_y = cv2.convertScaleAbs(scharr_y)scharr_xy = cv2.addWeighted(scharr_x, 0.5, scharr_y, 0.5, 0)## 4.3 Laplacian算子（平滑后检测）img_blur = cv2.GaussianBlur(img_noise, (3, 3), sigmaX=1)laplacian = cv2.Laplacian(img_blur, cv2.CV_64F, ksize=3)laplacian = cv2.convertScaleAbs(laplacian)# 5. 统一显示所有效果（对比查看）plt.figure(figsize=(15, 8))# 第一行：原始图、带噪图、Sobel边缘plt.subplot(2, 4, 1)plt.imshow(img, cmap="gray")plt.title("原始灰度图像")plt.axis("off")plt.subplot(2, 4, 2)plt.imshow(img_noise, cmap="gray")plt.title("带噪灰度图像")plt.axis("off")plt.subplot(2, 4, 3)plt.imshow(sobel_x, cmap="gray")plt.title("Sobel X（垂直边缘）")plt.axis("off")plt.subplot(2, 4, 4)plt.imshow(sobel_xy, cmap="gray")plt.title("Sobel 合并边缘")plt.axis("off")# 第二行：Scharr边缘、Laplacian边缘plt.subplot(2, 4, 5)plt.imshow(scharr_x, cmap="gray")plt.title("Scharr X（垂直边缘）")plt.axis("off")plt.subplot(2, 4, 6)plt.imshow(scharr_xy, cmap="gray")plt.title("Scharr 合并边缘")plt.axis("off")plt.subplot(2, 4, 7)plt.imshow(laplacian, cmap="gray")plt.title("Laplacian 平滑后边缘")plt.axis("off")# 对比Sobel与Scharr的精细度plt.subplot(2, 4, 8)plt.imshow(np.hstack((sobel_xy, scharr_xy)), cmap="gray")plt.title("Sobel（左）vs Scharr（右）")plt.axis("off")plt.tight_layout()plt.show()# 6. 保存所有结果（可选）cv2.imwrite("sobel_xy.jpg", sobel_xy)cv2.imwrite("scharr_xy.jpg", scharr_xy)cv2.imwrite("laplacian.jpg", laplacian) |
最后总结
OpenCV-Python中的三种梯度算子，核心都是“检测图像灰度变化，提取边缘”，记住一个核心选择逻辑：
1. 通用场景、带噪图像 → Sobel算子（抗噪强、首选）；
2. 弱边缘、精细轮廓 → Scharr算子（比Sobel更细腻）；
3. 细边缘、图像锐化 → Laplacian算子（需先做高斯平滑，抑制噪声）。
图像梯度是边缘检测的基础，后续的Canny边缘检测、轮廓分析、目标识别，都需要先通过梯度算子提取边缘。今天的代码可以直接复用，建议大家亲手跑一遍，对比三种算子的效果，尤其是抗噪能力和边缘精细度的差异，快速掌握核心用法。
