作为一位偏向软件的Linux底层驱动工程师，您的核心价值在于用软件控制硬件。因此，您不需要像硬件工程师那样精通电路设计和PCB Layout，但必须深刻理解硬件的工作原理，并掌握与之对话（调试）的工具。
以下是您需要重点掌握的硬件相关知识和工具分类，我将按优先级和场景进行梳理。

一、核心硬件知识（必须理解）

这是您写驱动、分析问题的理论基础。

1. 计算机体系结构与总线

• 总线协议：I2C, SPI, UART (串口) 是驱动工程师的“三件套”，必须精通其时序、协议、主从模式。其次是 USB (复杂度高)、SD/MMC、PCI/PCIe。
• 内存映射：理解 CPU 的物理地址、虚拟地址，以及如何通过 ioremap、mmap 访问设备寄存器。这是您操作硬件的根本。

1. 芯片与数据手册

• Datasheet / Technical Reference Manual：这是您的“圣经”。能从几百上千页的英文手册中，快速找到寄存器定义、操作序列、电源时序、引脚复用等信息，是核心技能。
• 芯片框图：看懂芯片内部各模块（如 CPU Core, GPU, ISP, VPU, DDRC, PHY）的连接关系，理解数据流。

1. 关键硬件概念

• 中断：硬件如何通知CPU？边沿触发vs电平触发？中断号(IRQ)如何分配？
• 时钟与电源管理：PLL、Clock tree、电源域、睡眠唤醒。驱动常需配置时钟开关、调整频率。
• DMA：原理与配置，如何实现零拷贝数据传输。
• GPIO：最基本也最常用，理解输入/输出、上拉/下拉、中断功能。

二、硬件调试工具（必须掌握）

这是您连接软硬件的“桥梁”，是定位问题的眼睛和手。

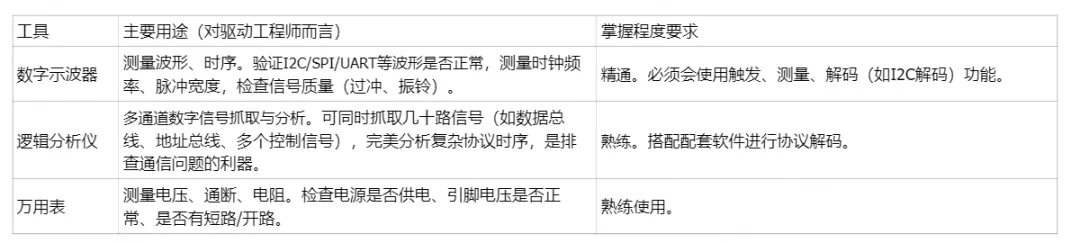

电子测量仪器（硬件实验室必备）

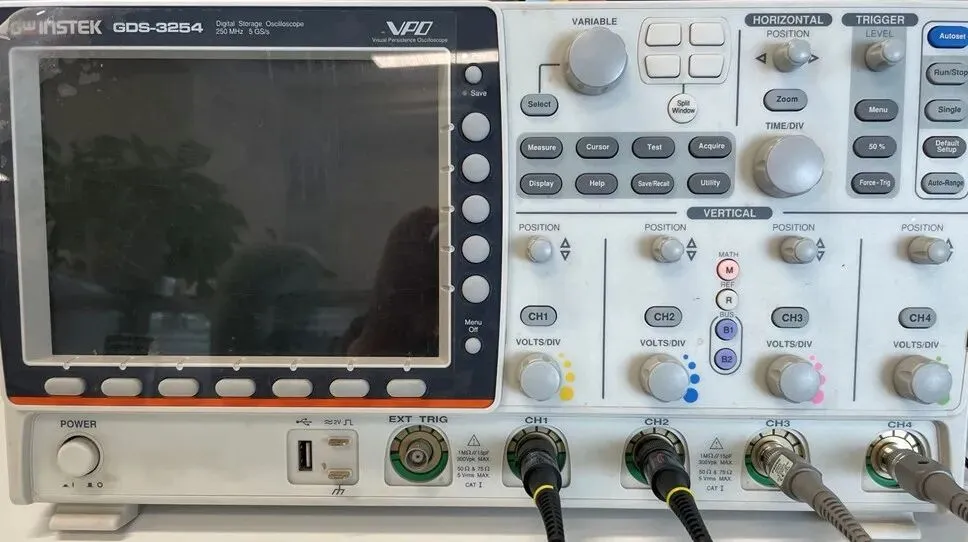

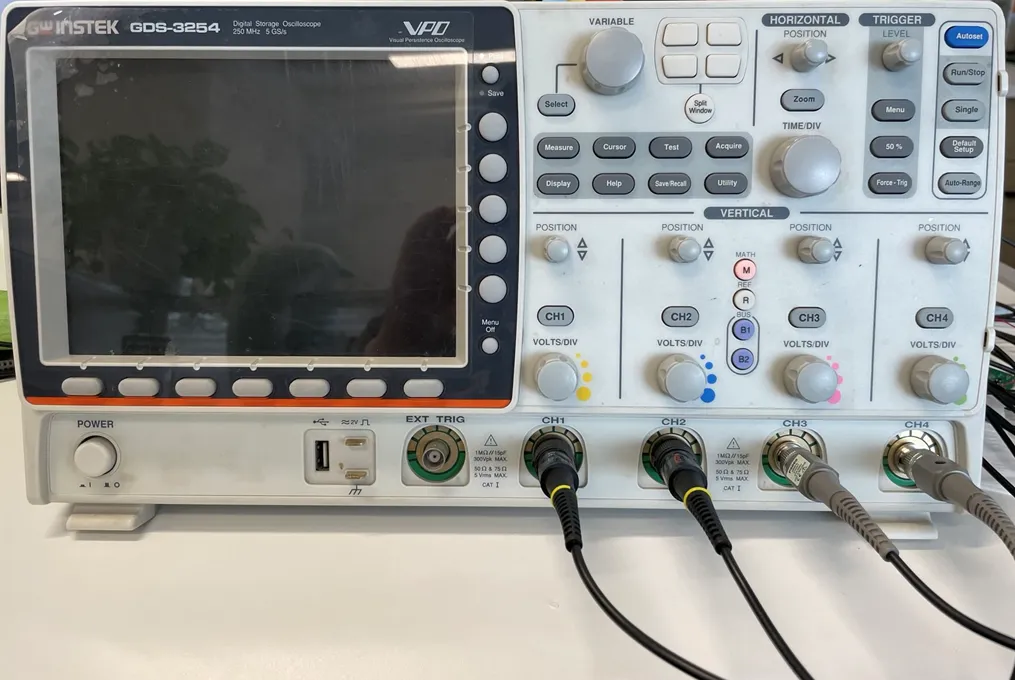

数字示波器：

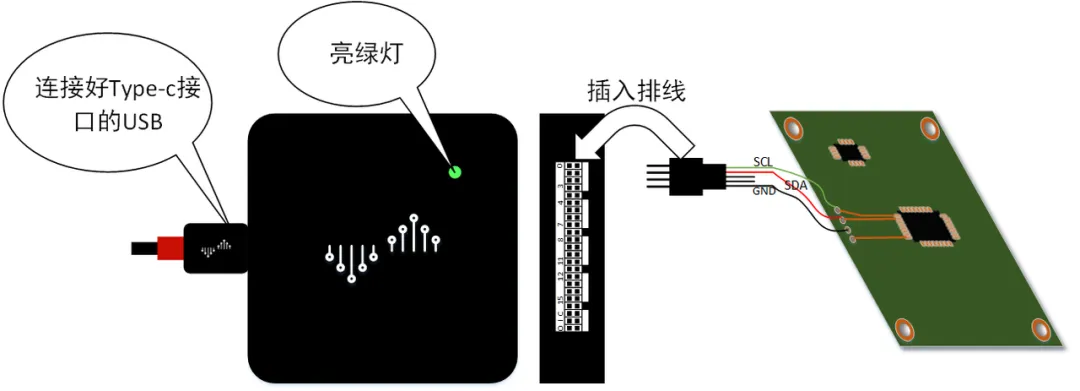

逻辑分析仪：

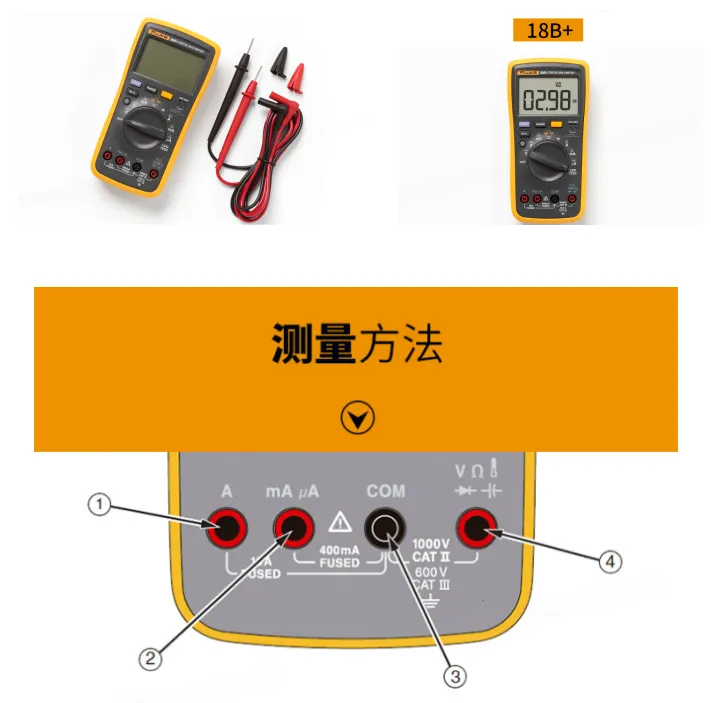

万用表：

何时使用？

• 软件一切正常，但设备不工作时，用示波器/逻辑分析仪看物理层信号。
• 怀疑电源或复位有问题时，用万用表和示波器测量电压和复位时序。
• 需要验证驱动配置的时序是否符合硬件要求时，用仪器实测对比。

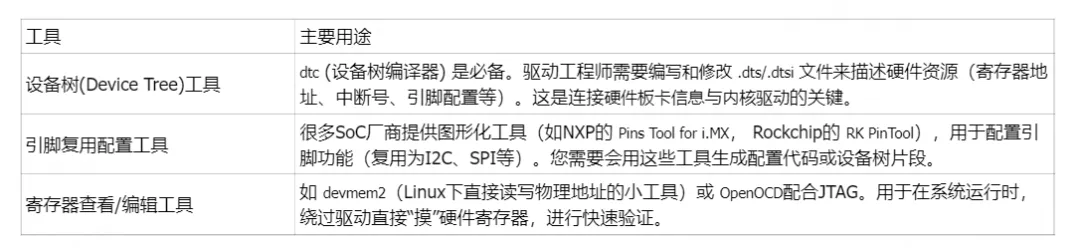

嵌入式系统调试工具

软件辅助工具（与硬件强相关）

三、学习与实践建议

1. 从一块开发板开始：买一块流行的开发板（如树莓派、BeagleBone，或国产的RK/TI/NXP评估板），亲手搭建硬件环境。
2. “破坏性”实验：

• 故意在驱动中写错I2C地址，然后用示波器看波形。
• 修改设备树中的时钟配置，测量实际输出频率。
• 让一个GPIO驱动外部的LED，并用示波器观察软件控制产生的波形。

1. 建立“软硬对应”思维：每当在代码中操作一个寄存器时，要能想象出这个寄存器在芯片内部的位置，以及它改变时，外部引脚电平或内部模块状态会发生什么变化。
2. 与硬件工程师高效协作：当您能清晰地说出“我用示波器测到SCLK在发送第8个比特后没有产生ACK脉冲，怀疑从设备电源未开启”，您与硬件工程师的沟通将无比顺畅。

总结一句话：

作为Linux底层驱动工程师，您需要把自己培养成 “会用软件的硬件侦探” 。示波器、逻辑分析仪是您的放大镜和指纹采集仪，数据手册和设备树是您的案宗，而内核代码和调试打印则是您的推理过程。
掌握这些工具和知识后，您将有能力解决那些最深藏不露、横跨软硬件的疑难杂症，成为团队中的核心问题解决者。
