第一章 为什么需要 ioremap

1.1 裸机地址与 Linux 地址空间的差异

做 MCU 开发时，访问外设寄存器通常非常直接。芯片手册给出 UART、GPIO 或 CAN 控制器的基地址后，程序员往往通过宏定义将物理地址转换成指针，然后直接读写对应寄存器。这种方式之所以能够工作，是因为 MCU 大多没有复杂的虚拟内存管理机制，CPU 发出的地址就是总线上的真实物理地址，因此寄存器地址与程序看到的地址天然一致。

Linux 系统则完全不同。现代处理器普遍引入 MMU，CPU 执行过程中使用的是虚拟地址，所有内存访问都必须经过页表转换后才能到达最终物理地址。驱动开发时看到的 UART 基地址、GPIO 基地址实际上只是 SoC 手册中的物理地址描述，而内核代码运行时访问的是虚拟地址空间，因此物理地址无法直接解引用访问，这也是 ioremap 机制存在的根本原因。

1.2 驱动访问寄存器面临的问题

对于普通内存而言，Linux 在启动阶段会建立大量线性映射区域，因此内核能够方便地访问物理内存中的数据页。但设备寄存器并不属于普通 RAM，它们通常位于独立的外设地址空间，例如 RK3568 的 UART、CAN、GPIO 控制器都位于高地址区域，这些区域默认不会被映射到内核可直接访问的地址空间之中。

如果驱动直接使用物理地址访问寄存器，轻则读取到无效数据，重则触发页错误导致系统崩溃。因此在 Linux 驱动中，寄存器访问之前必须先完成地址映射。ioremap 的本质工作就是建立从内核虚拟地址到设备物理地址的页表关系，使 CPU 能够通过虚拟地址正确访问外设寄存器。

第二章 Linux 地址转换体系

2.1 MMU 在驱动中的作用

MMU 是 Linux 内存管理体系的核心组件，它负责将 CPU 发出的虚拟地址转换成真实物理地址。对于应用程序而言，这种机制实现了进程隔离；对于内核而言，则实现了统一的内存管理框架。驱动开发者虽然工作在内核态，但同样受到 MMU 管理，无法绕过页表直接访问任意物理地址。

从硬件角度看，CPU 发出的每一次读写请求都会经过地址转换过程。当驱动执行 readl() 或 writel() 时，CPU 实际访问的是虚拟地址，MMU 根据页表找到对应物理地址，然后通过总线访问目标寄存器。因此驱动代码中看到的是虚拟地址，而真正工作的却是底层页表和地址转换硬件。

2.2 虚拟地址与物理地址映射关系

Linux 内核维护着庞大的页表体系，负责描述虚拟地址与物理地址之间的对应关系。对于普通内存，这些映射往往在系统启动阶段已经建立完成；而对于设备寄存器，则需要驱动在运行时主动申请建立映射，因此会出现 ioremap 这样的专用接口。

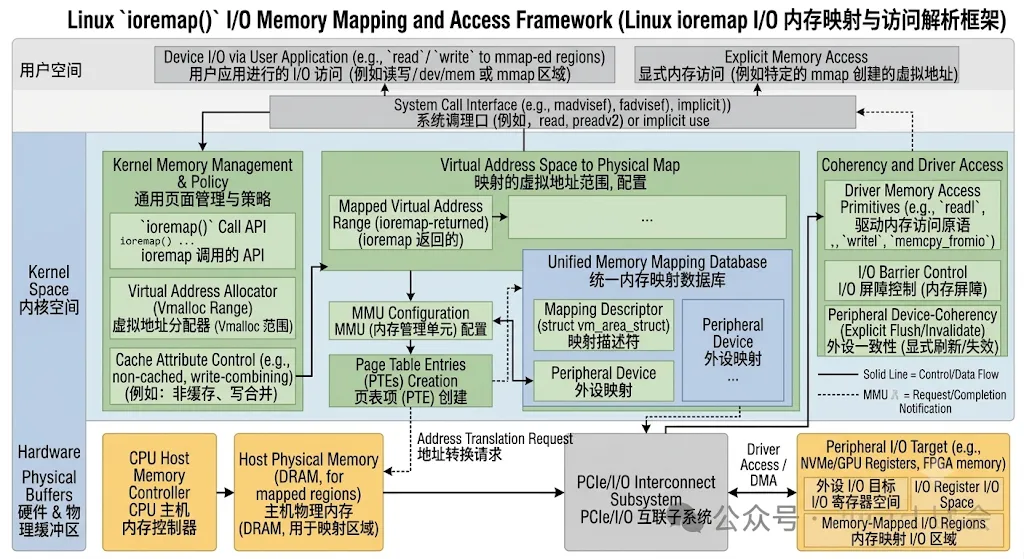

当驱动调用 ioremap 后，内核会在 vmalloc 区域申请一段虚拟地址空间，并建立对应页表项，将其映射到指定物理地址范围。之后驱动无需关心底层转换细节，只需保存返回的虚拟地址即可完成所有寄存器访问操作，这也是 Linux 驱动访问硬件的标准模式。

第三章 ioremap 的实现原理

3.1 ioremap 完成了什么工作

很多开发者认为 ioremap 只是简单返回一个地址，实际上它完成的是页表构建工作。驱动传入设备物理地址和映射长度后，内核首先检查地址合法性，然后按照页大小进行对齐处理，接着在内核虚拟地址空间中寻找可用区域，最终建立新的页表映射关系。

从结果上看，ioremap 返回的是一个 void __iomem * 类型指针，但其背后已经包含完整的地址转换链路。以后 CPU 对这段地址空间的访问都会被 MMU 自动重定向到目标设备寄存器，因此驱动代码可以像访问普通内存一样访问硬件资源。

3.2 页表建立过程分析

Linux 内核中的 ioremap 最终会进入架构相关代码完成页表配置。在 ARM64 平台上，内核需要逐级创建 PGD、PUD、PMD 和 PTE 等页表项，并将目标物理地址填入最终页表条目之中，从而形成完整的地址转换路径。

当页表创建完成后，CPU 每次访问映射区域时都会自动触发 MMU 查询过程。驱动层完全感知不到这些细节，但性能和正确性都依赖于页表建立是否成功，因此 ioremap 实际上是驱动与 MMU 之间的重要桥梁，也是 Linux 设备访问机制的核心组成部分。

第四章 设备内存属性管理

4.1 为什么设备寄存器不能使用普通缓存

普通内存追求访问效率，因此允许 CPU 使用 Cache、预取和乱序执行等优化技术；设备寄存器则强调访问时序和控制精度。如果 CPU 将寄存器访问缓存下来，驱动看到的数据可能不是设备当前状态，甚至会导致控制命令无法真正发送到硬件。

因此 Linux 在建立 ioremap 映射时，会为设备寄存器设置特殊页属性。这些页通常被标记为 Device Memory，不参与普通缓存机制，同时限制 CPU 的乱序访问行为，从而保证寄存器读写能够按照驱动设计的顺序到达设备。

4.2 内存屏障与寄存器访问顺序

现代处理器为了提升性能，会主动调整指令执行顺序。对于普通内存而言这种优化没有问题，但设备寄存器往往具有严格时序要求。例如先写配置寄存器，再写启动寄存器，如果顺序发生变化，设备可能无法正常工作。

Linux 提供 readl()、writel() 等接口的重要原因之一就是保证访问顺序正确。这些接口内部包含必要的屏障操作，能够确保寄存器访问按照预期顺序执行，因此驱动开发中应优先使用标准接口，而不是简单通过指针直接访问映射地址。

第五章 __iomem 与访问接口

5.1 __iomem 的设计意义

驱动源码中经常出现 void __iomem * 类型指针，很多初学者认为它只是普通修饰符，实际上它承担着地址空间标识作用。Linux 使用 Sparse 静态检查工具对驱动代码进行分析，通过 __iomem 区分普通内存指针和设备寄存器指针。

这种机制能够在编译阶段发现大量潜在问题。例如将设备寄存器地址错误传递给 memcpy()，或者把普通内存地址传递给 readl() 等情况，都可能被 Sparse 检查出来。虽然 __iomem 不参与最终代码生成，但对于提高驱动代码质量具有重要意义。

5.2 readl 与 writel 的工作机制

Linux 并不推荐驱动直接通过指针解引用访问寄存器，而是要求统一使用 readl()、writel() 等接口。这些接口不仅完成读写操作，同时还会处理架构差异、字节序问题以及必要的内存屏障，从而保证驱动行为在不同平台上保持一致。

对于 ARM、x86、RISC-V 等不同体系结构而言，寄存器访问细节并不完全相同。通过统一接口封装后，驱动开发者只需要关注寄存器功能本身，而无需处理底层硬件差异，这也是 Linux 驱动框架高度可移植的重要原因之一。

第六章 Device Tree 与 ioremap

6.1 从设备树获取寄存器资源

现代 Linux 驱动很少直接写死物理地址，而是通过设备树描述硬件资源。设备树中的 reg 属性用于描述设备寄存器范围，驱动 probe 时通过 platform_get_resource() 获取资源信息，从而避免将地址硬编码到驱动源码之中。

这种设计提高了驱动可移植性。同一套驱动代码可以运行在不同 SoC 平台上，而无需修改寄存器地址定义。只要设备树正确描述硬件资源，驱动便能够自动获取目标设备地址并完成后续初始化流程。

6.2 devm_ioremap_resource 的优势

为了减少资源管理代码，Linux 引入了 devm_ioremap_resource() 接口。该函数不仅完成 ioremap 映射，同时还负责申请对应资源区域，并将资源生命周期绑定到设备对象之上，从而实现自动管理。

当驱动卸载或者 probe 失败时，内核会自动执行资源释放流程，包括取消地址映射和释放资源占用。开发者无需编写复杂的错误处理代码即可保证资源正确回收，因此 devm_ioremap_resource 已经成为当前 Platform Driver 中最常见的寄存器映射方式。

第七章 ioremap 在驱动中的实际应用

7.1 UART、GPIO 与 CAN 驱动中的映射流程

无论是 UART 驱动、GPIO 驱动还是 CAN 驱动，其初始化过程本质上都遵循相同模式：首先从设备树获取资源信息，然后调用 devm_ioremap_resource 建立地址映射，最后通过 readl() 和 writel() 访问寄存器完成设备配置和数据收发。

从驱动架构角度看，ioremap 是硬件资源与软件控制逻辑之间的连接点。没有映射机制，驱动无法访问寄存器；完成映射后，所有设备操作都可以抽象为标准内存读写行为，因此理解 ioremap 往往也是理解 Linux 驱动运行机制的重要起点。

7.2 从 ioremap 理解 Linux 驱动框架

很多开发者学习驱动时只关注 API 使用，却忽略了背后的系统设计思想。实际上从设备树描述资源，到 Resource 框架管理资源，再到 ioremap 建立映射、MMU 完成转换、readl/writel 访问寄存器，这是一条完整而统一的硬件访问链路，每个环节都承担着明确职责。

从更高层次来看，ioremap 并不仅仅是一个函数，而是 Linux 将物理硬件抽象为虚拟地址对象的重要体现。正是这种抽象机制，使得驱动能够摆脱对具体物理地址的直接依赖，在不同硬件平台之间实现统一开发模式，这也是 Linux 驱动框架长期保持可扩展性和可维护性的关键原因。
