Python基于滑动窗口CNN损伤梁桥数据、故宫城墙图像数据分类可视化|数据分享

2026-06-29 13:23:45

全文链接：https://tecdat.cn/?p=38442

分析师：Yufei Guo

在现代土木结构工程领域，结构损伤的准确识别与定位对于保障基础设施的安全性和耐久性具有极为关键的意义。传统的人工检查方法，如目视检查以及借助专业设备进行检测，在很长一段时间内占据着主导地位，成为识别和评估砖石历史建筑等土木结构表面损伤的常用手段（点击文末“阅读原文”获取完整代码数据）。

然而，这种传统方式存在着诸多局限性。其成本高昂，需要投入大量的人力、物力和时间资源。在面对一些偏远地区的结构或部件时，由于地理条件限制、交通不便等因素，人工检查往往难以有效实施，导致这些区域的结构健康状况无法及时、准确地被掌握。

随着科技的飞速发展，深度学习技术在图像识别、目标检测等领域取得了令人瞩目的成就，为土木结构损伤检测带来了新的契机。卷积神经网络（CNN）作为深度学习中的重要分支，已在众多领域展现出强大的特征提取和模式识别能力。但现有的基于 CNN 的损伤检测方法大多并非专门针对砖石历史建筑的多种损伤识别而设计，难以满足这类特殊结构的检测需求。

针对我国连续梁桥数量众多且分布广泛，以及现场测试信号容易受到各种干扰的现状，本研究提出了一种创新的方法。通过一个或几个加速度传感器监测信号，依据车桥耦合理论，并借助正弦函数型呼吸裂缝模型来模拟连续梁桥的损伤情况。在此基础上，采用 Tsfresh 特征提取方法与 1D - CNN 模型相结合的方式，有效提升模型的特征提取能力，进而提高 CNN 的计算效率，实现对桥梁损伤的精准识别。

同时，在土木结构损伤检测领域的另一个重要研究方向 —— 砖石历史建筑损伤检测方面，本项目利用卷积神经网络（基于 LeNet - 5、AlexNet - 8、ZFNet - 8 和 GoogLeNet (inception v1) - 22）开发了一种专门的损伤识别与定位技术。通过基于区域的卷积神经网络（Faster - RCNN）应用于实时损伤检测，并采用基于滑动窗口的 CNN 方法，能够对完好、裂缝、泛碱和剥落等四类损伤进行准确的识别与定位，准确率高达 94.3%。本研究的数据仅来自中国故宫城墙图像（查看文末了解数据免费获取方式）的训练和测试，通过对不同数据集和网络架构的深入研究与实验，为基础设施工程中的人工智能应用提供了有价值的见解和实践经验，有望推动整个土木结构损伤检测技术朝着更加高效、精准和智能化的方向发展。

Tsfresh-CNN损伤梁桥数据分类

针对我国连续梁桥量大面广及现场测试信号易受干扰等问题，根据一个或几个加速度传感器监测信号，基于车桥耦合理论和正弦函数型呼吸裂缝模型模拟连续梁桥的损伤，通过对监测信号的特征提取以达到减少数据维数，降低数据噪声的效果，进而采用卷积神经网络实现桥梁损伤识别。

数据源准备

为准确考虑车辆上桥对桥梁的振动影响，引入车桥耦合振动模型，将车辆简化为1/4车模型与桥梁进行车桥耦，通过正弦函数呼吸裂缝模型模拟桥梁损伤，车辆与桥梁的耦合振动根据车、桥之间位移与作用力的协调关系建立动力学方程求解

特征转换

Tsfresh特征提取方法与1D-CNN模型结合，可以有效提高模型的特征提取能力，提高CNN计算效率

划分训练集和测试集

在对1D-CNN进行搭建之前需要对Tsfresh算法进行合理设置，每种工况得到70000×3个数据点。为保证每段数据的数据量相等，对其进行合理分割，令单个传感器每段的数据量_λ_=500，即每段数据含有500×3个数据点，则每种工况一共有140段数据。

建模

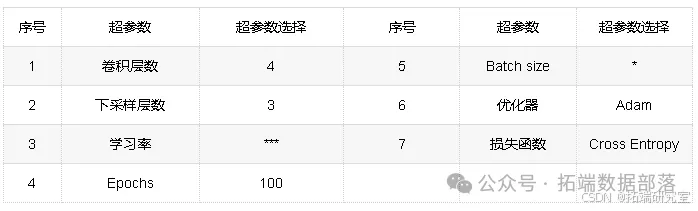

考虑到节省计算资源，本文搭建的卷积神经网络加入较少卷积层，经过多次实验比对，在网络中加入4层卷积层，下采样适当地加入用来优化网络架构对于其余超参数的设置，本文将Ts-CNN的网络参数首先根据经验进行初始化，再利用网格搜索法对超参数进行优化。

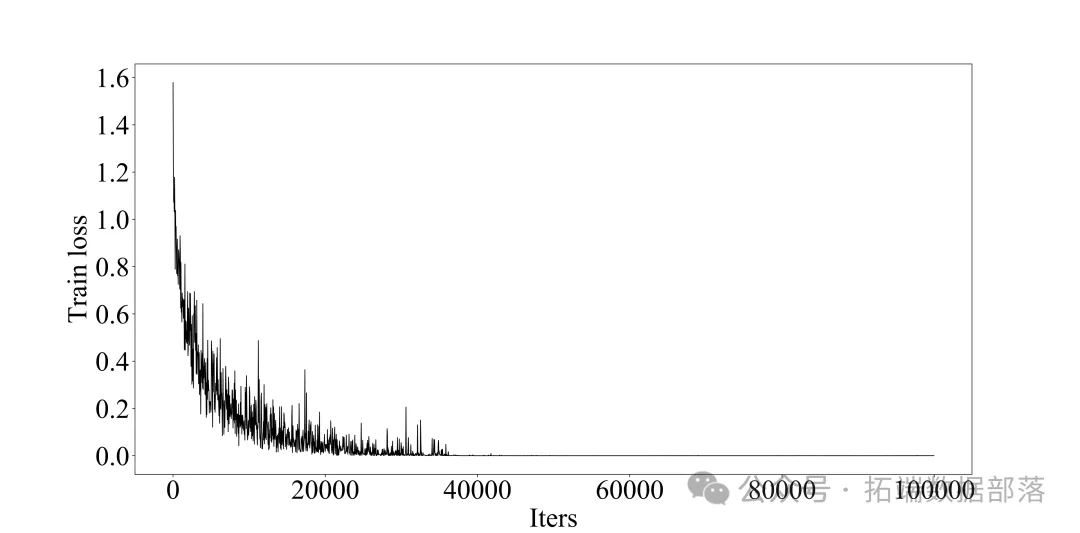

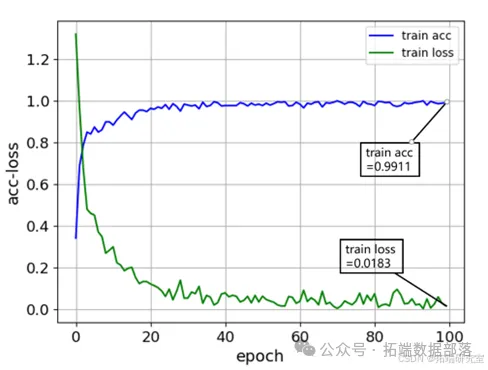

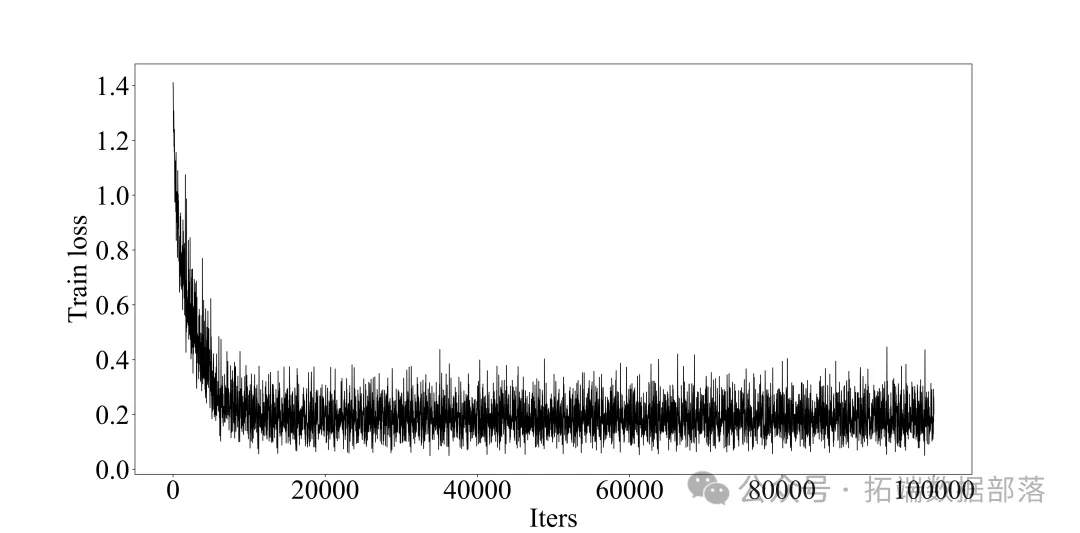

模型优化

点击标题查阅往期内容

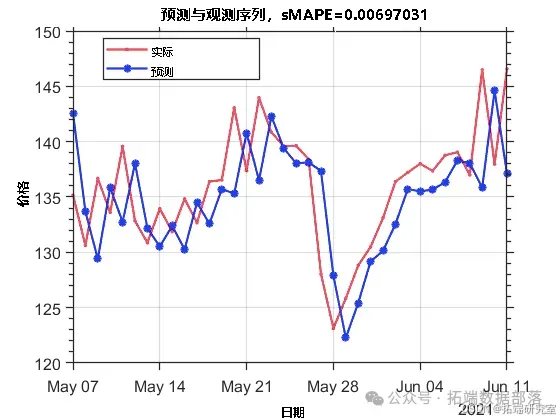

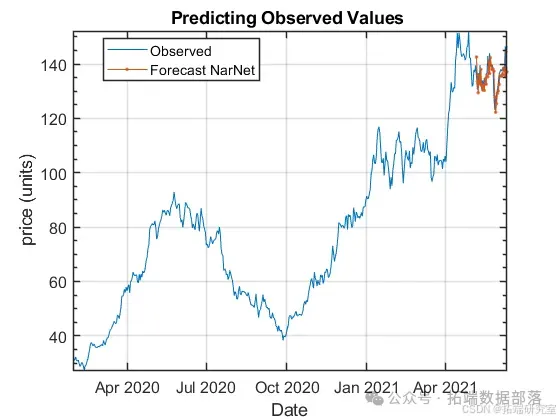

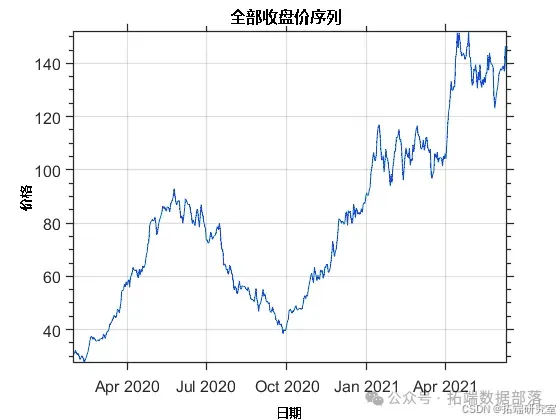

MATLAB贝叶斯优化混合Bayes-CNN-RNN分析股票市场数据与浅层网络超参数优化

左右滑动查看更多

基于深度学习的结构损伤检测|附数据代码

本项目利用卷积神经网络（基于 LeNet - 5、AlexNet - 8、ZFNet - 8 和 GoogLeNet(inception v1) - 22）开发了一种用于土木结构的损伤识别与定位技术。同时将基于区域的卷积神经网络（Faster - RCNN）应用于实时损伤检测。注意：本项目主要是对砖石历史建筑应用微调后的深度学习算法。若您对 CNN 架构或实现更感兴趣，可能此处细节不足。本项目旨在为基础设施工程中的人工智能提供见解。

摘要

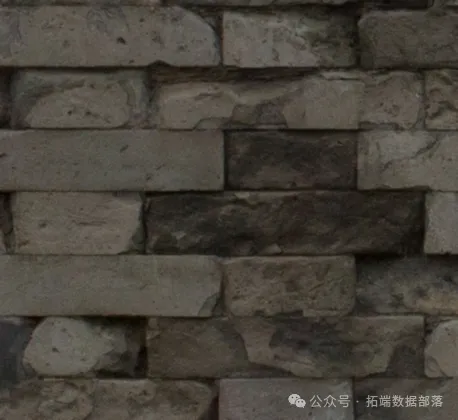

目前，人工检查（即目视检查和/或使用专业设备）是识别和评估砖石历史建筑表面损伤的主要方法。然而，该方法成本高昂，有时难以应用于偏远结构或部件。现有的基于卷积神经网络（CNN）的损伤检测方法并非专门针对砖石历史建筑的多种损伤识别而设计。为克服这些局限，本文提出了一种用于砖石历史建筑的 CNN 损伤分类技术的深度架构，采用基于滑动窗口的 CNN 方法来识别和定位四类损伤（完好、裂缝、泛碱和剥落），准确率达 94.3%。这是首次尝试基于 CNN 技术识别历史砖石建筑的多种损伤并取得优异分类结果。数据仅来自中国故宫城墙图像的训练和测试，顺砖图像和丁砖图像的像素分辨率分别为 480×105 和 210×105。两个 CNN（AlexNet 和 GoogLeNet）均在小数据集（2000 张图像用于训练，400 张图像用于验证和测试）和大数据集（20000 张图像用于训练，4000 张图像用于验证和测试）上进行训练。在五张 1860×1260 像素分辨率的新图像上检验训练模型的性能（准确率 94.3%）。

    uid = caffe.NCCL.new_uid()    caffe.init_log()    caffe.log('Using devices %s' % str(gpus))    procs = \[\]forrankinrange(len(gpus)):        p = Process(target=solve,args=(solver, snapshot, gpus, timing, uid, rank))        p.daemon = True        p.start()        procs.append(p)for p in procs:        p.join()

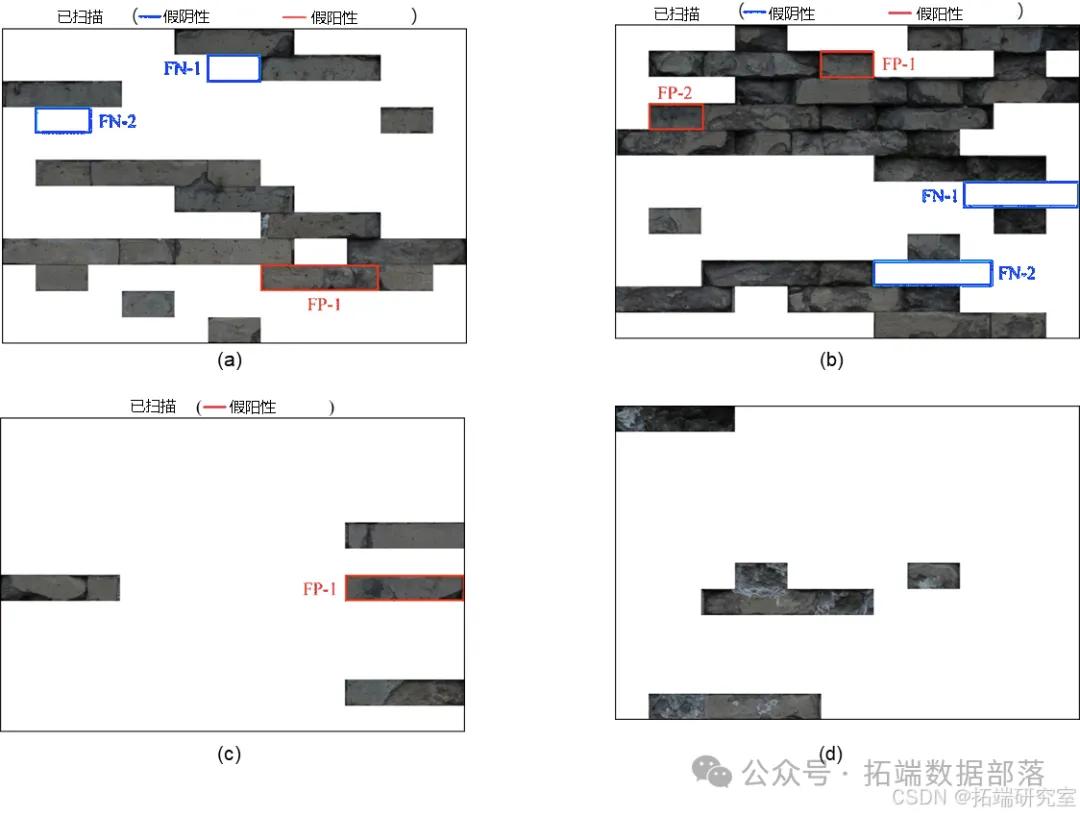

应用与可视化：

如果您要将深度学习应用于实际工程问题，仅以计算机视觉方式对目标进行分类是不够的。您应该弄清楚如何呈现或处理输出。此外，适用性和可重复性也非常重要。例如，您可能会问自己：成本是多少？效率如何？或者它在实际问题中是否有效？

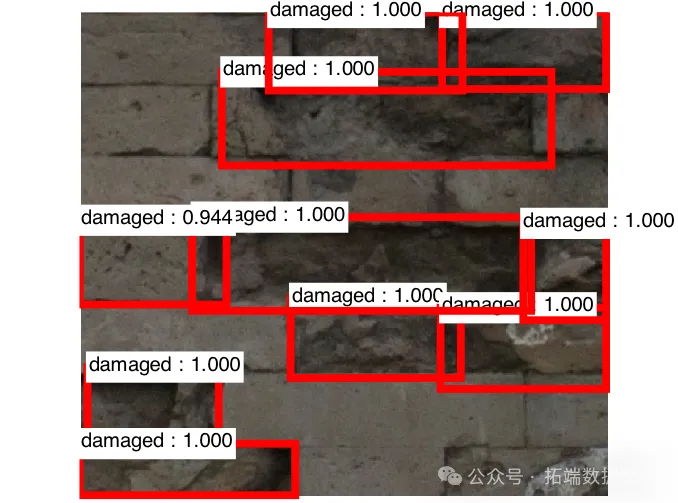

图示与部分结果

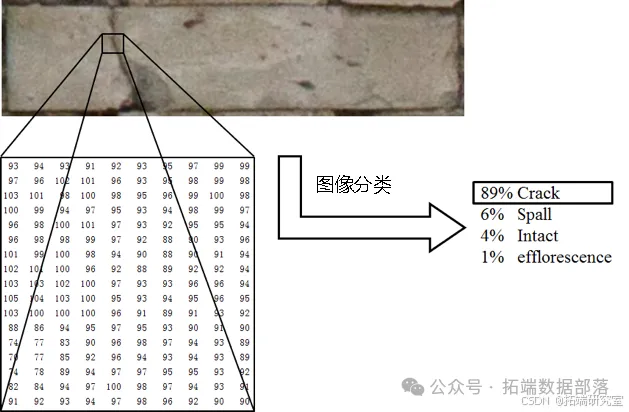

在图 1 中，我们可以清晰地看到砖单元图像分类示意图。它展示了对砖单元图像进行分类的整体框架和流程，为后续基于 CNN 的损伤识别奠定了基础。从图中可以初步了解到图像分类所涉及的各个环节以及它们之间的相互关系，这有助于理解整个损伤检测系统如何对输入的砖单元图像进行预处理和初步分类判断。

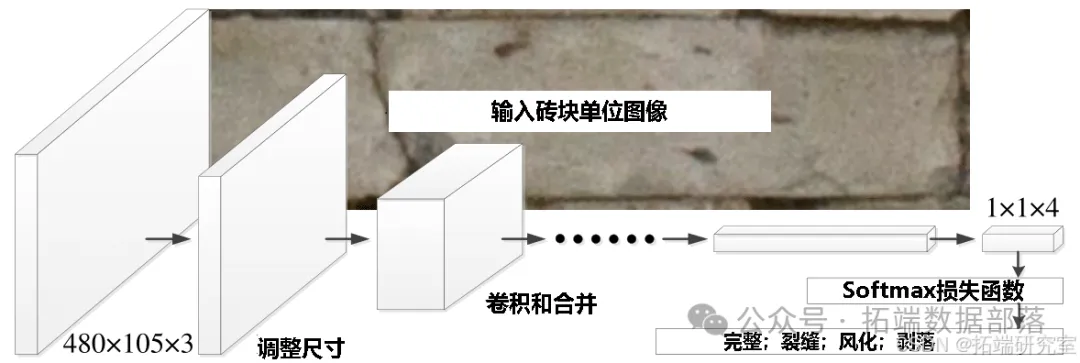

图 1：砖单元图像分类示意图图 2 呈现的是基于 CNN 的砖单元损伤识别与分类示意图。此图详细说明了 CNN 在砖单元损伤识别与分类过程中的架构和工作原理。通过该图，能够直观地认识到 CNN 如何提取砖单元图像的特征，以及如何依据这些特征对不同类型的损伤进行区分和归类。例如，CNN 的不同层可能会对图像中的纹理、颜色、形状等特征进行逐步抽象和分析，最终确定损伤的类别。

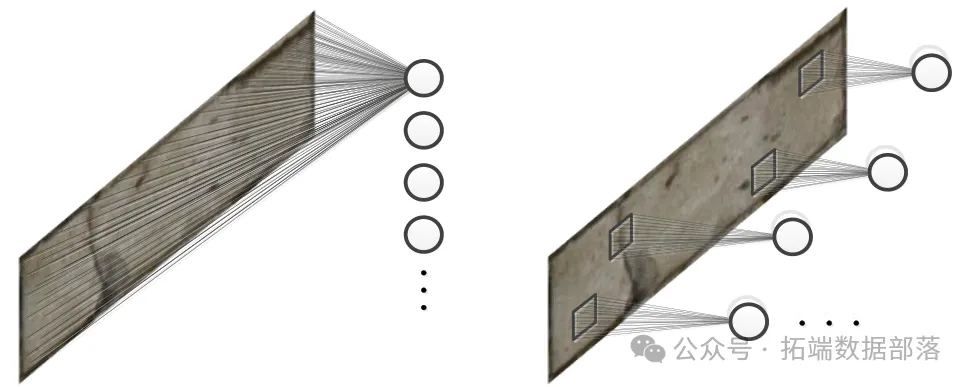

图 2：基于 CNN 的砖单元损伤识别与分类示意图图 3 是全连接模式与局部连接模式对比图，包括全连接模式（a）和局部连接模式（b）。

 parser = ArgumentParser(description=\_\_doc\_\_,formatter_class=ArgumentDefaultsHelpFormatter)    parser.add\_argument('input\_net\_proto\_file',help='Input network prototxt file')    parser.add\_argument('output\_image_file',
