CAD二次开发实战:如何用代码自定义“带文字”的复杂线型?

🚀 摘要：还在手动画特殊管线？本文带你深入理解CAD线型定义（.lin）的底层逻辑，并手把手教你用C#和WPF开发一个自定义线型生成器。文末附“摸鱼大队”专属线型测试代码！

在工程绘图中，我们经常遇到需要绘制特殊管线的情况（如热水管、燃气管），虽然CAD自带了一些线型，但往往不够用。今天我们就从底层原理出发，用代码实现自定义线型的“私人订制”。

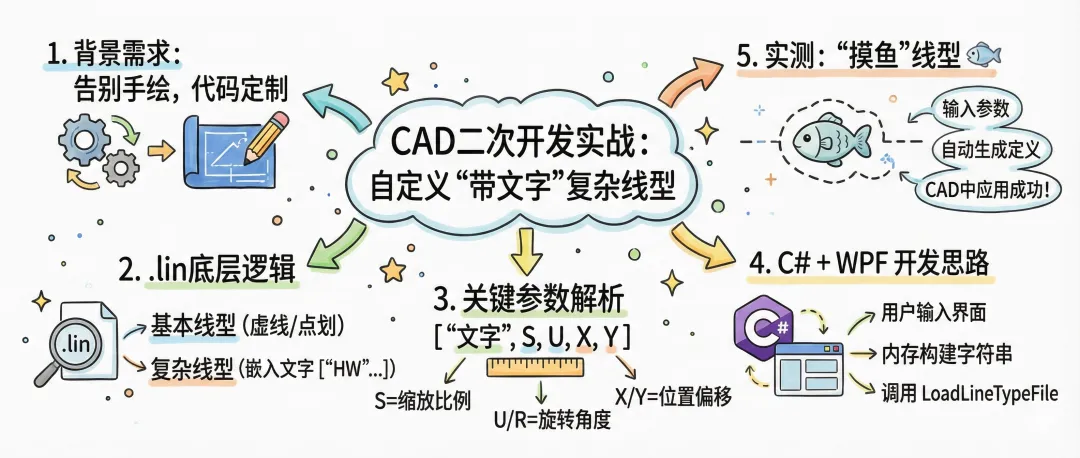

01 线型定义的底层逻辑 📐

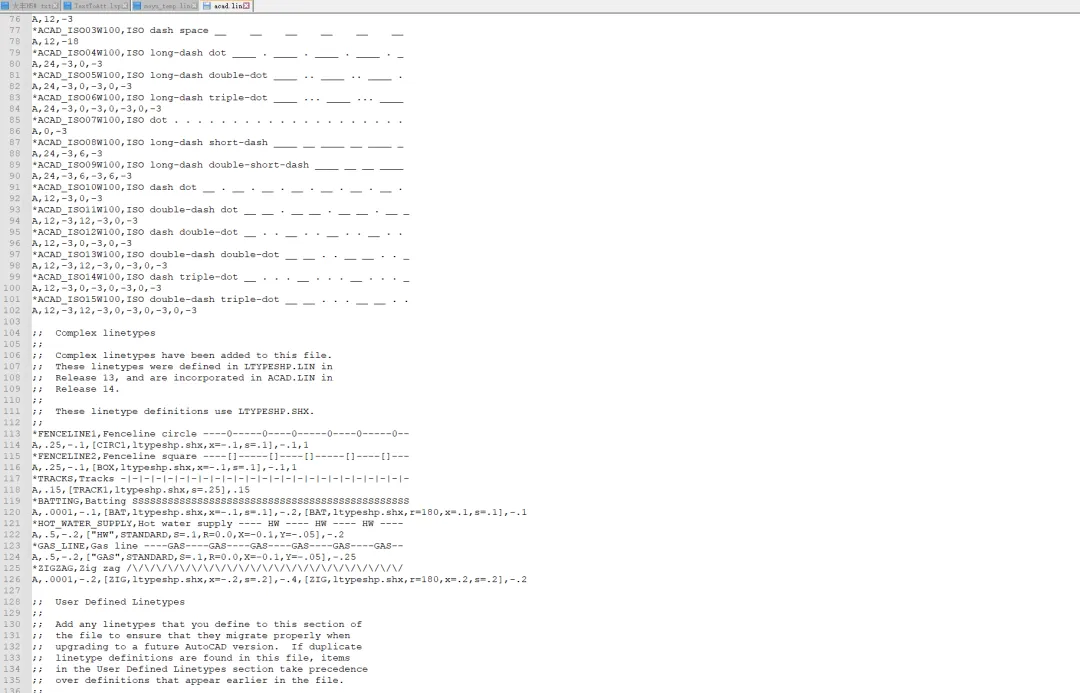

打开CAD的 .lin 文件，你会发现线型主要分为两大类。理解这些参数，是开发的基础。

    1. 基本线型 (Simple Linetypes)

这是最常见的虚线或点划线。以 Border（轮廓线）为例：

*BORDER,Border __ __ . __ __ . __ __A,0.5,-.25,.25,-.25

代码解读：

• 第一行：*后跟线型名称，逗号后是描述（用户在加载对话框中看到的说明）。

• 第二行（定义行）：

• A：代表对齐方式（Alignment），绝大多数情况都用A，保证线段两端是实线。

• 0.5：正数代表实线（落笔）的长度。

• -.25：负数代表空格（抬笔）的长度。

• .25：代表短划线或点的长度。

    2. 特殊/复杂线型 (Complex Linetypes)

这是我们要攻克的难点，比如嵌入了文字的 HOT_WATER_SUPPLY：

*HOT_WATER_SUPPLY,Hot water supply ---- HW ---- HW ----A,12.7,-5.08,["HW",STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27],-5.08

关键参数深度解析：

• A：对齐方式。

• 12.7：第一段实线的长度。

• -5.08：文字前的空格长度（为文字留出位置）。

• ["HW",...]：核心部分，中括号内定义嵌入对象。

• "HW"：要插入的特殊字符/文字。

• STANDARD：使用的文字样式（TextStyle）。

• S (Scale)：字符的缩放比例。

• U (Upright)：字符旋转角度（U代表始终直立，R代表相对旋转）。

• X：文字在X轴方向的相对偏移修正。

• Y：文字在Y轴方向的相对偏移修正（通常用于垂直居中）。

• -5.08：文字后的空格长度。

02 C# 二次开发实现 💻

了解了原理，我们不仅能手写 .lin 文件，更能通过 C# 开发插件，让用户在界面上输入文字，自动生成线型。

我们将使用 C# .NET API 配合 WPF 制作一个交互界面。

核心思路

CAD的API中直接通过对象属性构建复杂线型较为繁琐，最稳健的方法是：

1. 获取用户输入（文字、间距等）。

2. 在内存中构建符合 .lin 格式的字符串。

3. 利用 Database.LoadLineTypeFile 方法加载定义。

03 插件实测：生成“摸鱼”线型 🐟

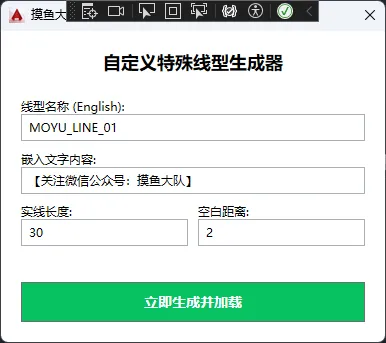

我们开发了一个WPF对话框，输入参数如下：

• 线型名称：MOYU_LINE

• 自定义文字：【关注微信公众号：摸鱼大队】

• 实线长度：30

• 文字样式：Standard

3.1 测试用例定义

根据输入，程序在后台自动生成的定义字符串如下：

*MOYU_LINE, 摸鱼大队专属测试线A, 30, -25, ["【关注微信公众号：摸鱼大队】",Standard,S=2.5,R=0,X=-10,Y=-1.25], -5

注意：这里的中括号语法 ["文字", 样式...] 是CAD识别嵌入文字的标准格式。

3.2 运行效果

1. 在CAD中输入命令 CreateMyLine。

2. 弹出WPF窗口，输入上述内容。

3. 点击“创建并应用”。

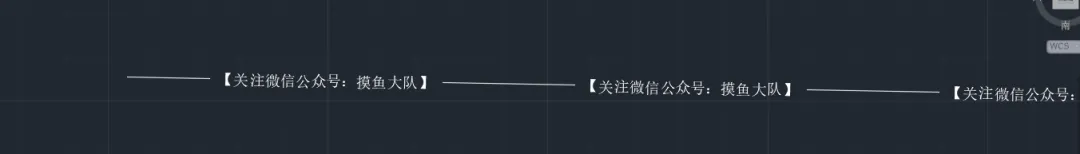

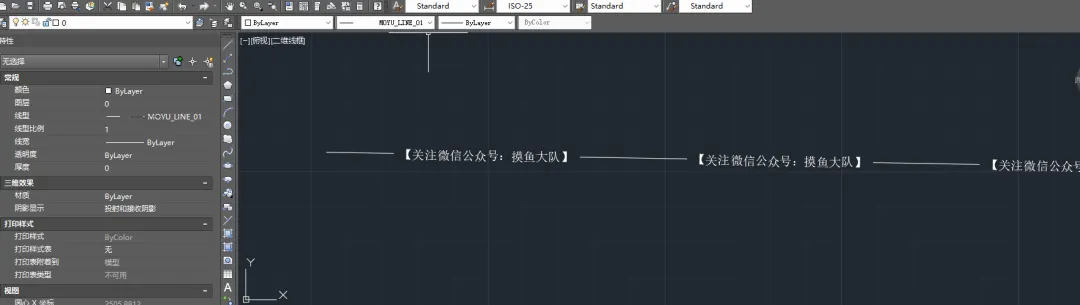

4. 画一条直线，效果如下图所示：



04 总结与代码获取 📝

通过将 .lin 文件的语法封装进 C# 代码，我们极大地简化了特殊线型的创建过程。无论是设计院的标准化出图，还是个人的一键标注，这个小工具都能派上大用场。
