Linux下DMA引擎框架1:基本框架

Linux内核的DMA引擎框架（dmaengine） 是一个统一、抽象、异步的DMA操作管理层。它的核心目标是：为各种千差万别的硬件DMA控制器提供一个标准化的软件接口，让设备驱动程序能以一种与硬件无关的方式使用DMA功能。

🏗️ 核心架构与设计哲学

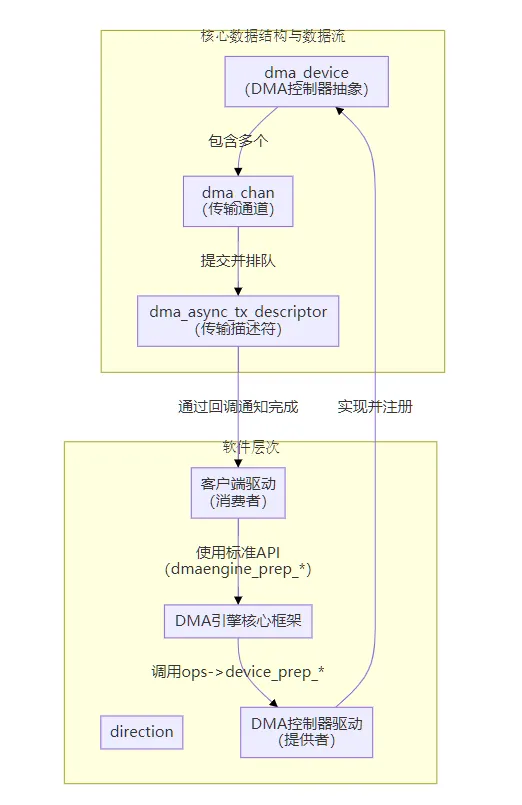

整个 dmaengine 框架遵循典型的内核“提供者-消费者”模型，可分为三层：

设计哲学：

1. 异步操作：几乎所有DMA操作都是异步的。驱动提交请求后立即返回，通过回调函数获知完成状态。

2. 硬件抽象：用 dma_device 和 dma_chan 抽象硬件控制器和通道，用操作函数集（dma_device.device_prep_*）抽象硬件操作。

3. 描述符驱动：每次DMA传输由一个“描述符”（dma_async_tx_descriptor）完整描述，包括地址、长度、方向、回调等。描述符可以被重用，支持链式提交。

📦 核心数据结构详解

1. struct dma_device - DMA控制器抽象

这是驱动需要填充和注册的核心结构，代表一个DMA控制器。

struct dma_device {    struct device *dev;                     // 关联的设备    dma_cap_mask_t cap_mask;               // 能力标志位（DMA_MEMCPY, DMA_SLAVE等）    struct list_head channels;             // 管理的通道链表    int (*device_alloc_chan_resources)(struct dma_chan *chan);    void (*device_free_chan_resources)(struct dma_chan *chan);    struct dma_async_tx_descriptor *(*device_prep_dma_memcpy)(...); // 准备操作    void (*device_issue_pending)(struct dma_chan *chan);            // 触发传输    enumdma_status (*device_tx_status)(struct dma_chan *chan, ...);// 查询状态    // ... 其他操作函数};

2. struct dma_chan - DMA通道抽象

代表一个可以进行DMA传输的物理或虚拟通道。

struct dma_chan {    struct dma_device *device;             // 所属的DMA控制器    void *private;                         // 驱动私有数据    struct dma_chan_dev *dev;              // 对应的设备    // ... 内部状态管理};

通道是资源分配的单元，通过 dma_request_chan() 申请。

3. struct dma_async_tx_descriptor - 传输描述符

描述一次具体的DMA传输，是框架中最重要的动态对象。

struct dma_async_tx_descriptor {    dma_cookie_t cookie;                   // 事务标识符（用于状态追踪）    enum dma_ctrl_flags flags;             // 控制标志（如 DMA_CTRL_ACK, DMA_PREP_INTERRUPT）    dma_async_tx_callback callback;        // 传输完成回调函数    void *callback_param;                  // 回调参数    struct dma_chan *chan;                 // 使用的通道    // ... 其他内部字段};

生命周期：由 device_prep_* 创建 -> 由驱动通过 dmaengine_submit() 提交 -> 由 dma_async_issue_pending() 启动 -> 完成后在中断上下文中调用回调。

🔄 DMA传输的完整生命周期（以从设备Slave DMA为例）

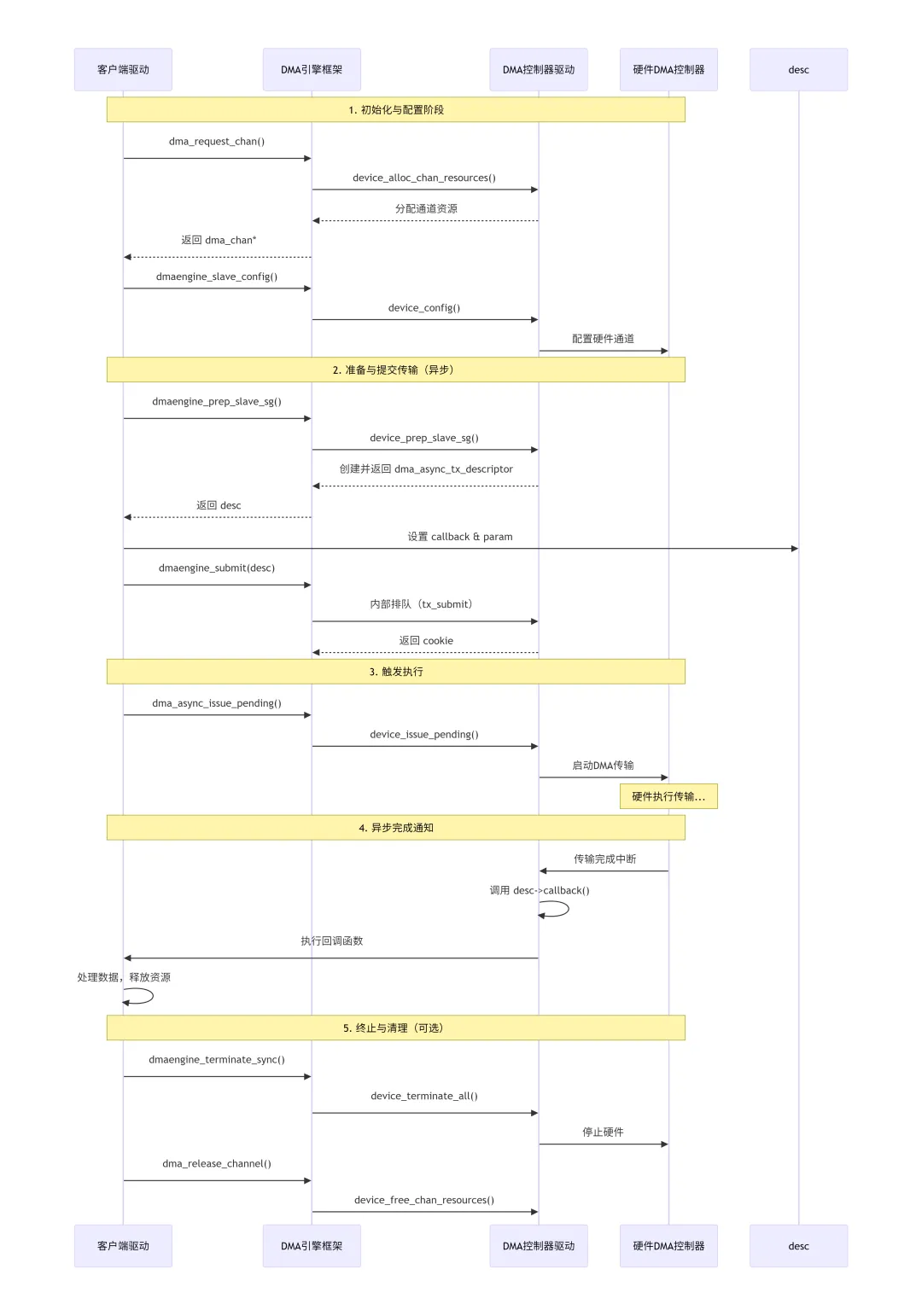

以下是使用 dmaengine 框架进行一次DMA传输的标准流程，该流程图清晰地展示了各核心数据结构如何协作以及异步回调机制：

关键概念解读：

• 异步回调：驱动无需轮询。传输完成后，由DMA控制器的中断处理程序（通常在 tasklet 或 threaded IRQ 中）调用描述符中预设的回调函数。

• cookie 机制：dmaengine_submit() 返回一个 cookie，可用于后续通过 dma_async_is_tx_complete() 查询此特定传输的状态。

• 同步与终止：dmaengine_terminate_sync() 会等待所有进行中的传输完成并释放资源，是安全的清理方式。而 dmaengine_terminate_async() 则立即停止，需配合 dmaengine_synchronize() 使用。

⚙️ 高级主题与深入理解

1. dmaengine vs DMA API (dma_map_*)

• dmaengine：用于管理DMA传输本身，是“主动”的控制器。你告诉它从哪里搬到哪里、搬多少。

• DMA API：用于管理CPU与设备对内存的访问一致性和地址转换，是“被动”的映射服务。你告诉它一段内存，它返回一个设备能直接访问的地址。

• 协作关系：一个完整的DMA操作通常需要两者结合。先用 DMA API 映射内存得到总线地址，再用 dmaengine 配置和控制传输。

2. 虚拟通道 (virt-dma)许多硬件通道数量有限。virt-dma 层在软件中实现了虚拟通道，允许多个客户端共享一个物理通道，由框架负责调度和序列化。

3. 描述符重用与无复制传输通过设置 DMA_CTRL_REUSE 标志，描述符可以在传输完成后不被释放，直接用于下一次传输。这对于高速、持续的数据流（如音频、视频）至关重要，可以避免重复分配和映射内存的开销。

4. 与IOMMU/SMMU的集成在支持IOMMU的系统中，dmaengine 驱动与IOMMU驱动协同工作。客户端驱动看到的是IO虚拟地址（IOVA），DMA API 和 dmaengine 底层会通过IOMMU自动将其转换为物理地址，并提供隔离保护。

5. 调试与测试

• 调试FS：/sys/class/dma/ 目录下可以看到所有已注册的DMA通道及其状态。

• dmatest：内核内置的DMA测试模块，可用于验证DMA控制器的基本功能（memcpy, xor, pq等），是驱动开发中重要的自测工具。

💎 总结与最佳实践

dmaengine 框架的本质，是将“数据搬运”这个任务标准化、异步化和队列化。 对于驱动开发者：

• 作为消费者（客户端驱动）：应严格遵循“申请通道 -> 配置 -> 准备描述符 -> 提交 -> 触发 -> 回调处理”的流程，并处理好错误和终止。

• 作为提供者（控制器驱动）：重点是正确实现 dma_device 中的操作函数集，特别是 device_prep_*, device_issue_pending 和中断处理中的回调触发，并妥善管理硬件描述符与 dma_async_tx_descriptor 之间的映射关系。

掌握 dmaengine 框架，意味着你理解了Linux内核如何以统一、高效的方式驾驭各种复杂的DMA硬件，这是编写高性能外设驱动的关键。
