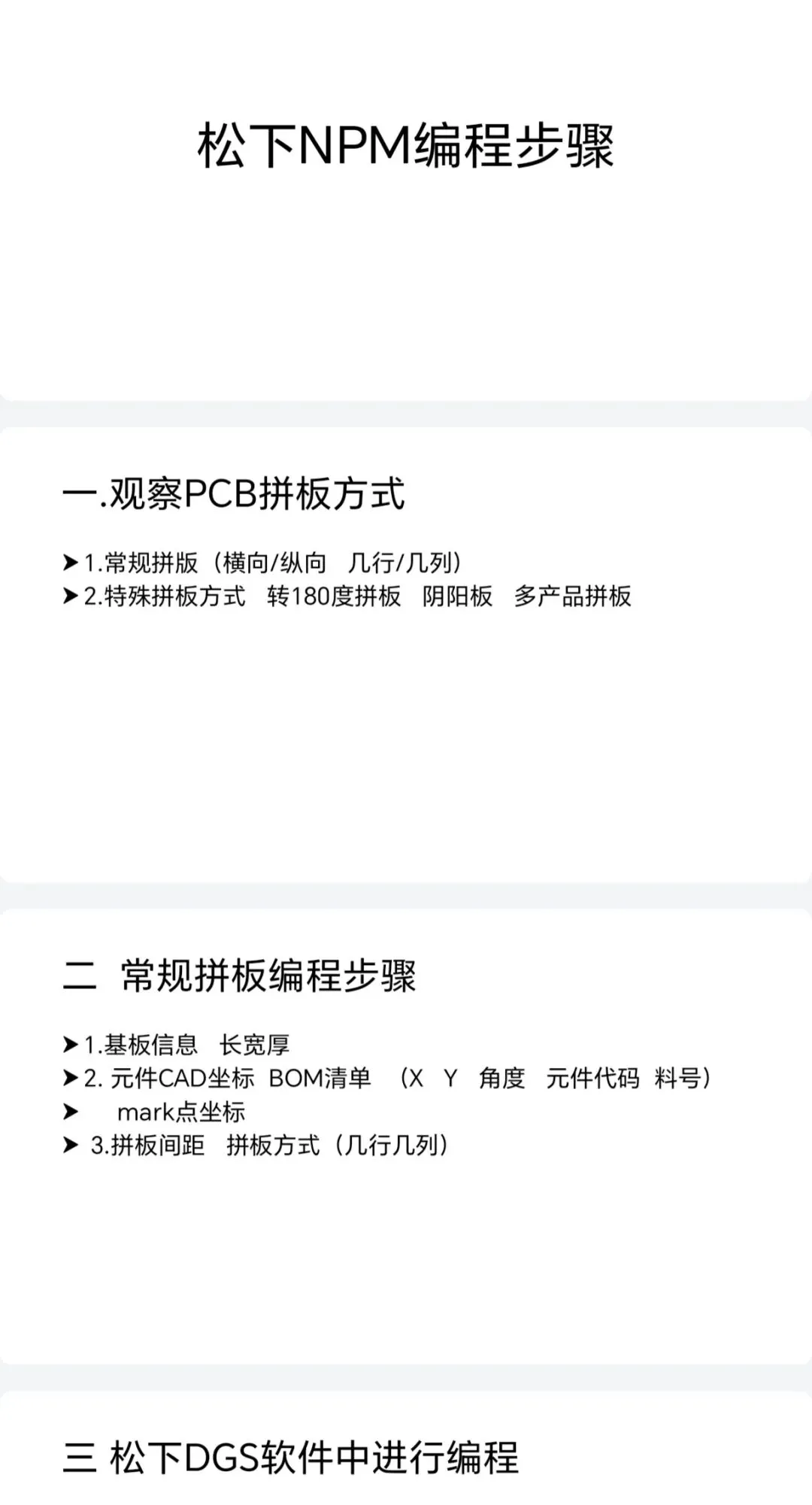

松下NPM编程步骤

个人经验总结

路径中新建产品

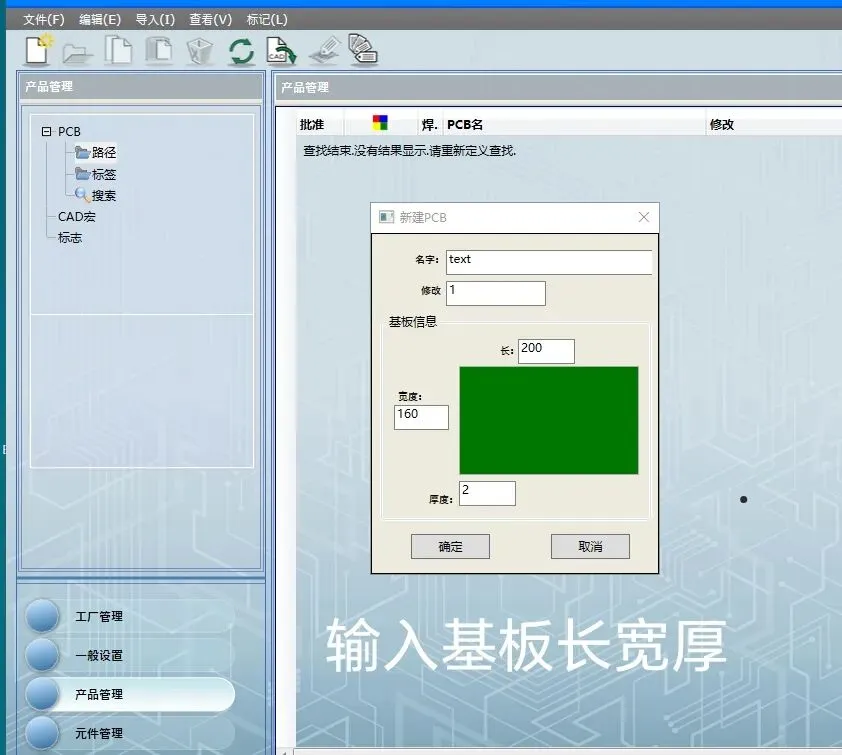

1.路径→点击左上角的新建→输入测量好的基板信息→长宽厚

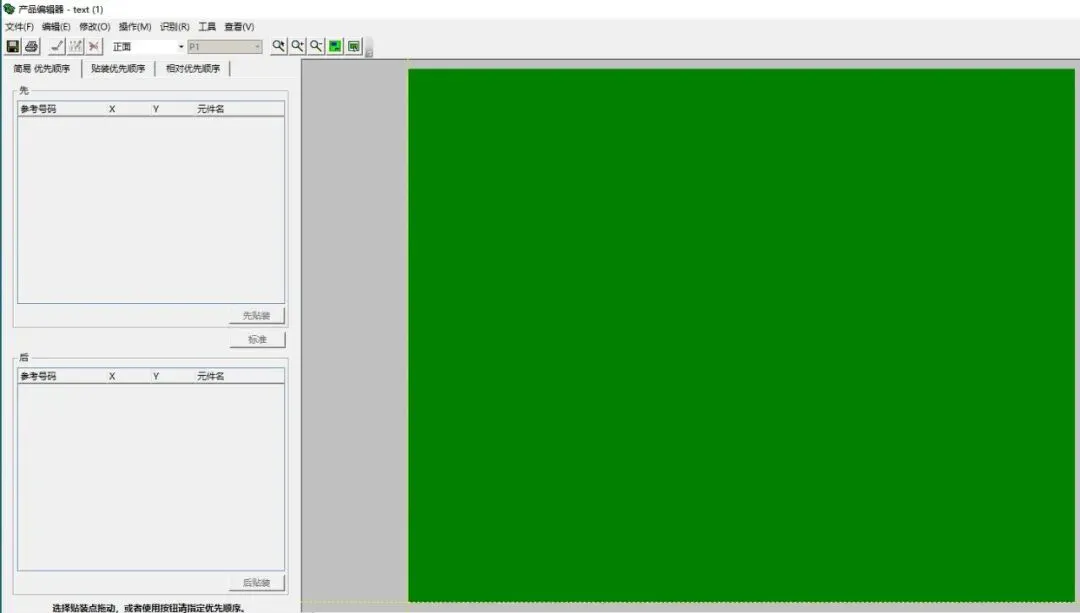

2.点击确定进入产品编辑界面，下一步需要把处理好的坐标文件导入到产品编辑器里面。

坐标文件的处理

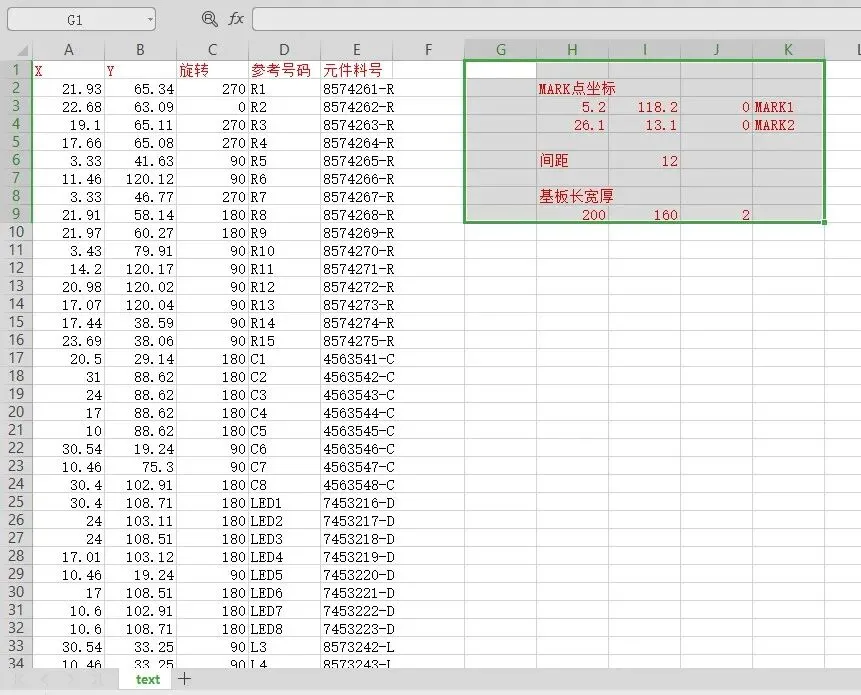

3.把元件的CAD坐标和BOM清单进行合并，整理好元件的贴装CAD坐标。（可用合并软件对CAD和BOM进行合并，CAD坐标文件可用GC2000或AD软件进行提取）

红色标记的选项是DGS编程的必备信息，需提前准备好。（提取元件CAD坐标，如果有PCB文件可直接用AD或者嘉立创软件进行提取，测量基板长宽和拼板间距，MARK点坐标/GERBER文件可用羽华和GC2000进行提取，还有很多可以提取CAD坐标的软件，就不列举了。）

DGS宏工具的建立：定义CAD坐标数据的排列顺序

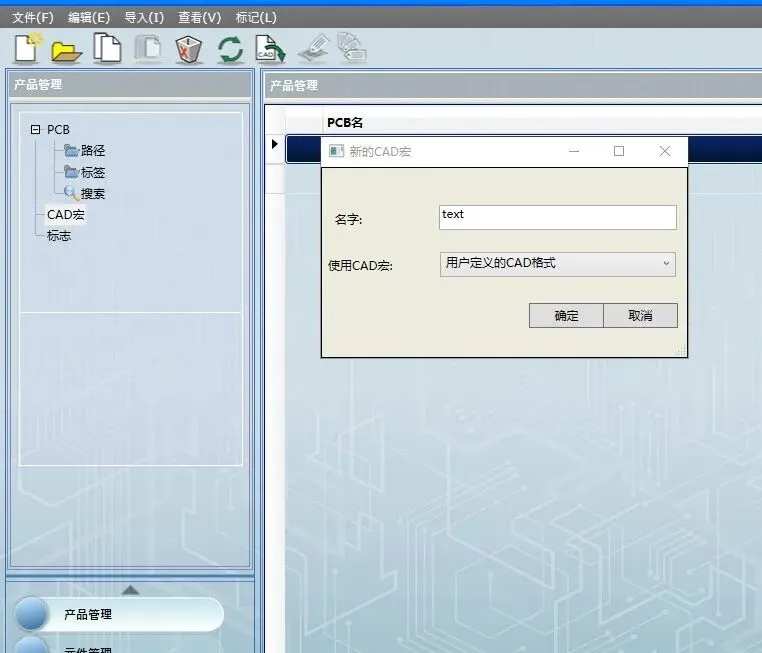

4.新建CAD宏工具，把准备好的坐标文件导入到DGS中，定义宏格式，这里我用的CSV格式。（也可用TXT格式、表格格式）

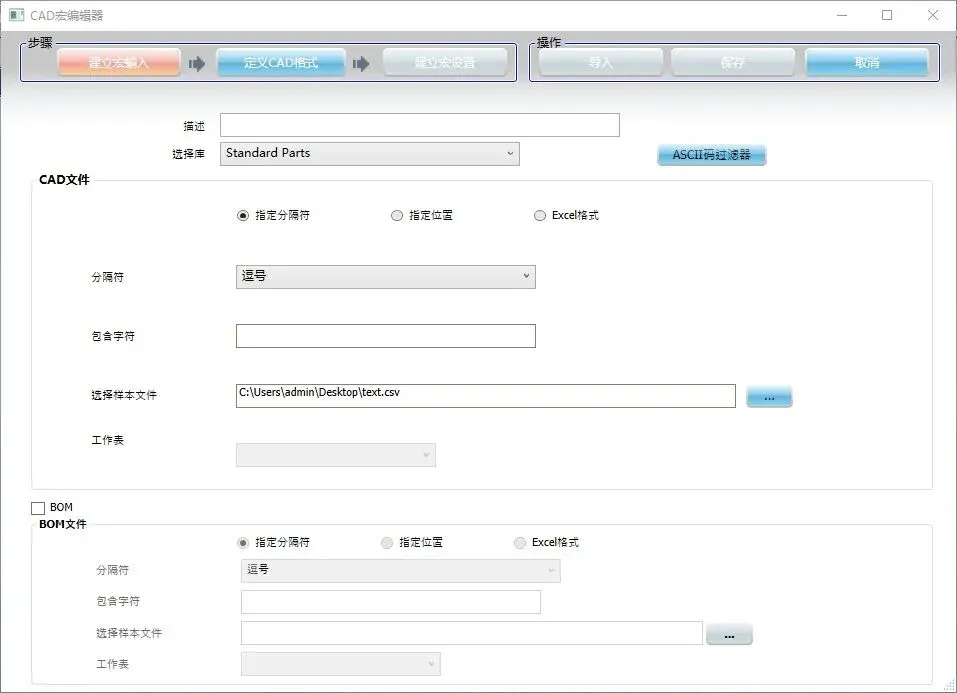

5.选择常用的元件库，分隔符选逗号，选择文本文件，对文本格式进行定义

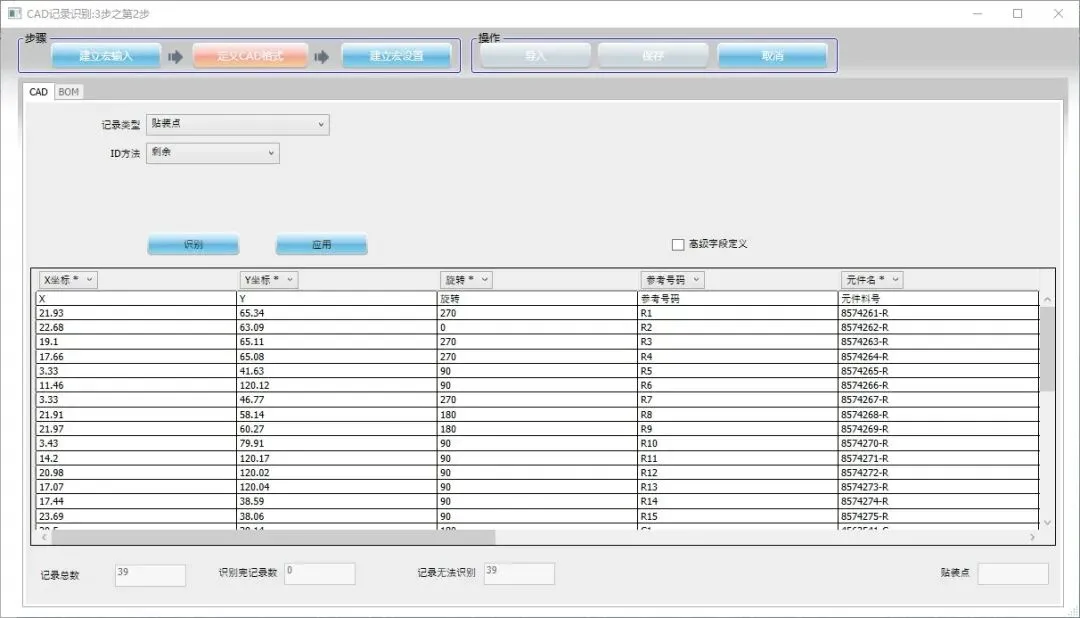

6.定义CAD格式，记录类型选贴装点，ID方法选剩余，定义好X坐标、Y坐标、旋转、参考号码、元件名对应那一列。点击应用→保存→成功更新宏

把坐标文件导入到产品编辑器中，带出贴装点位

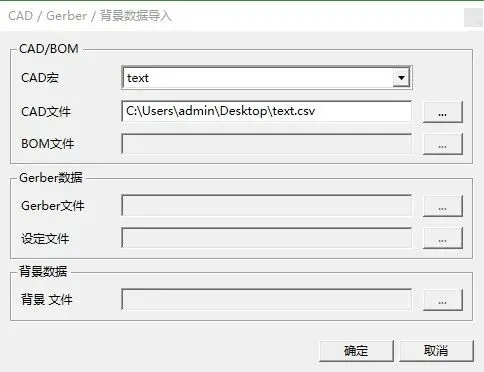

7.打开刚才的产品编辑器→文件→导入→CAD和BOM选项

选择刚才建好的宏工具，导入准备好的CSV坐标文件

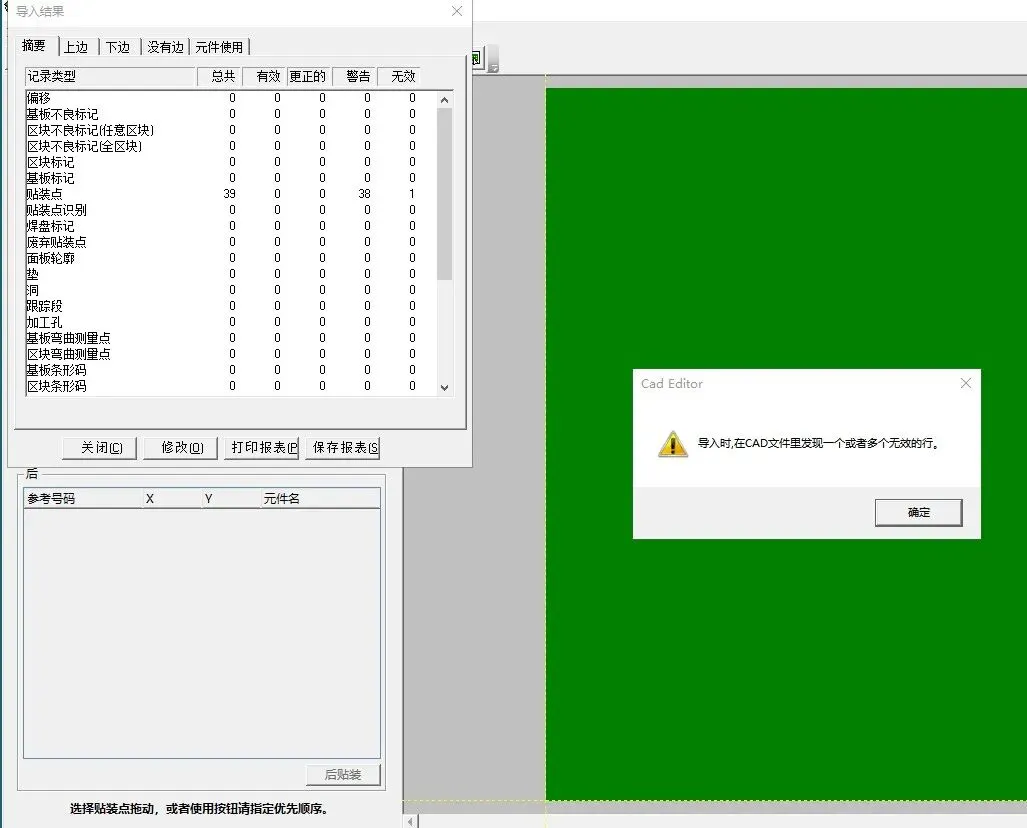

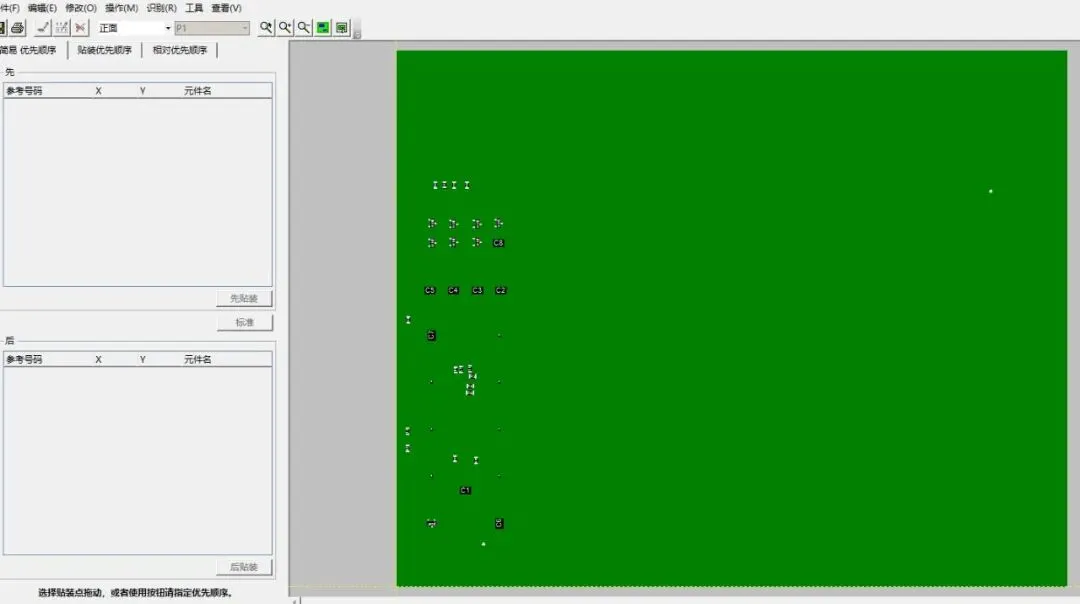

8.点击确定→贴装点是导入的点数

9.没有元件库的，去元件管理里面，更新元件库

10.更新元件库后，添加mark点。

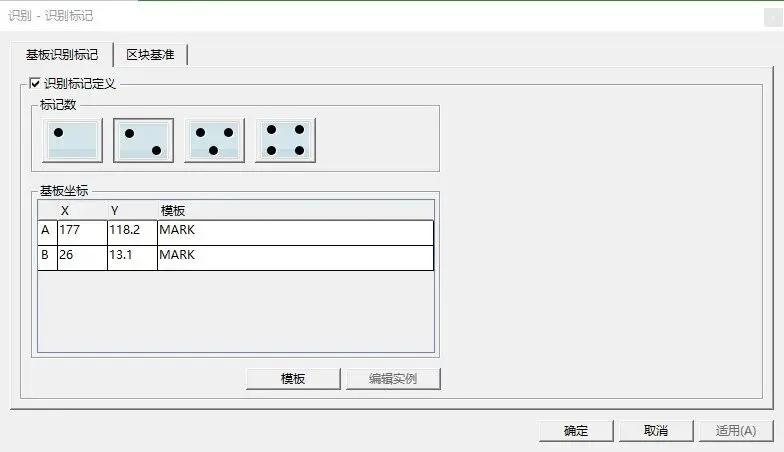

识别→识别标记→输入之前测量好的mark点坐标的X坐标和Y坐标

点击应用→确定

由单板变成整板的过程

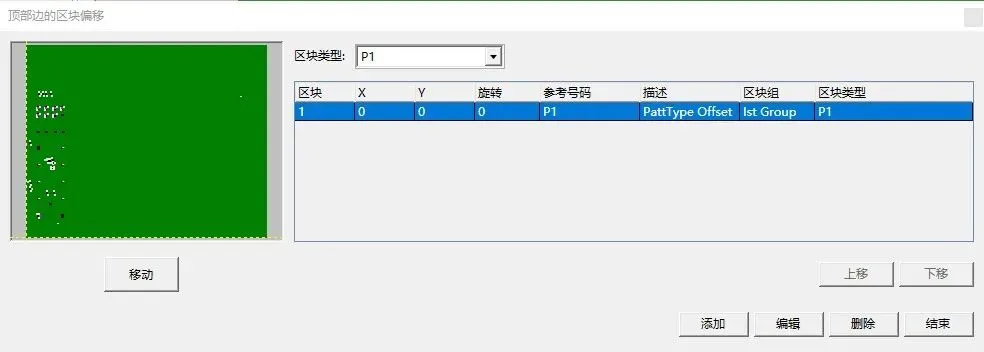

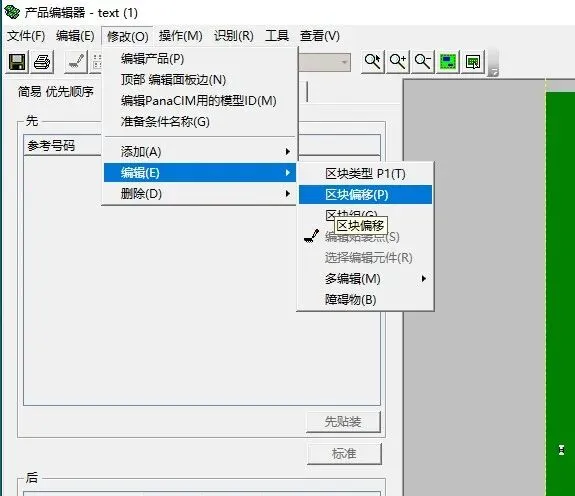

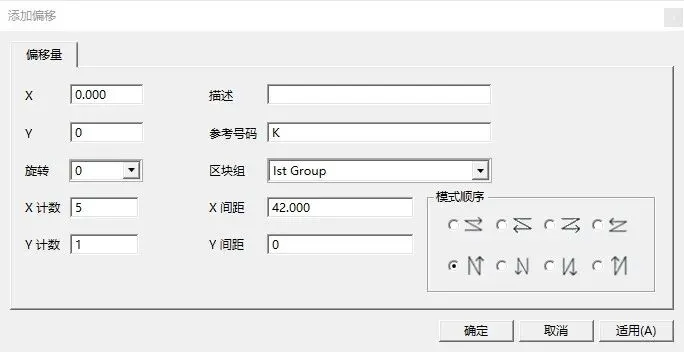

11.增加拼板    点击修改→偏移→区块偏移

12.点击添加→输入X和Y方向个数→输入间距→参考号码随意输入字符

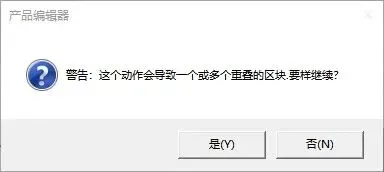

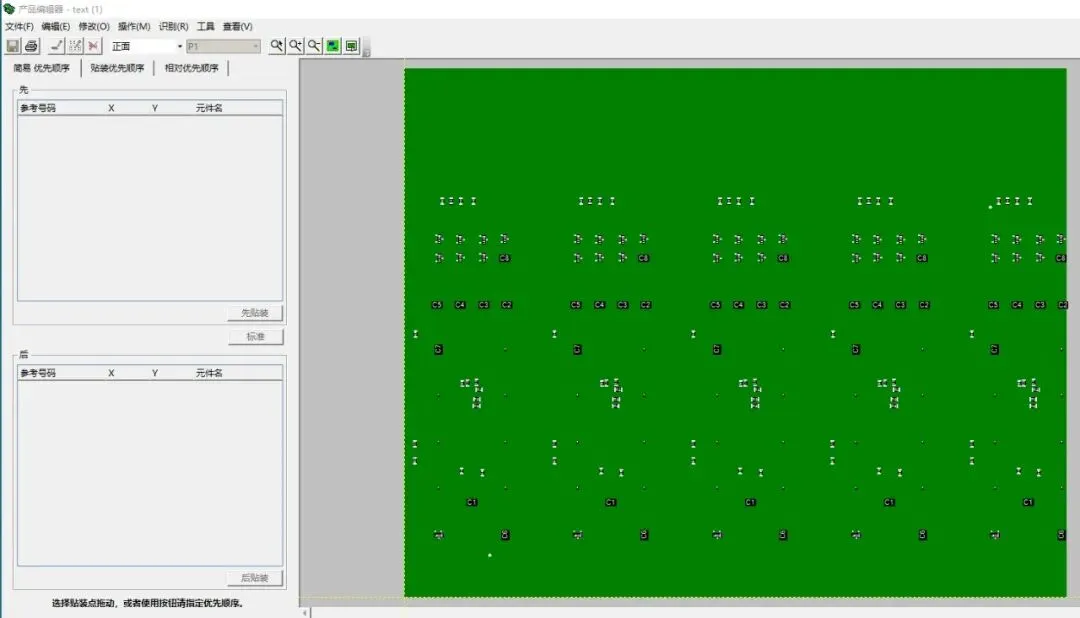

13.点击适用→确定→如果提示第一个区块会重叠，拼板完毕后再把第一区块删除

14.点击保存，到这一步程式大部分已完成。

产品→项目管理→转化到实际PPD线体

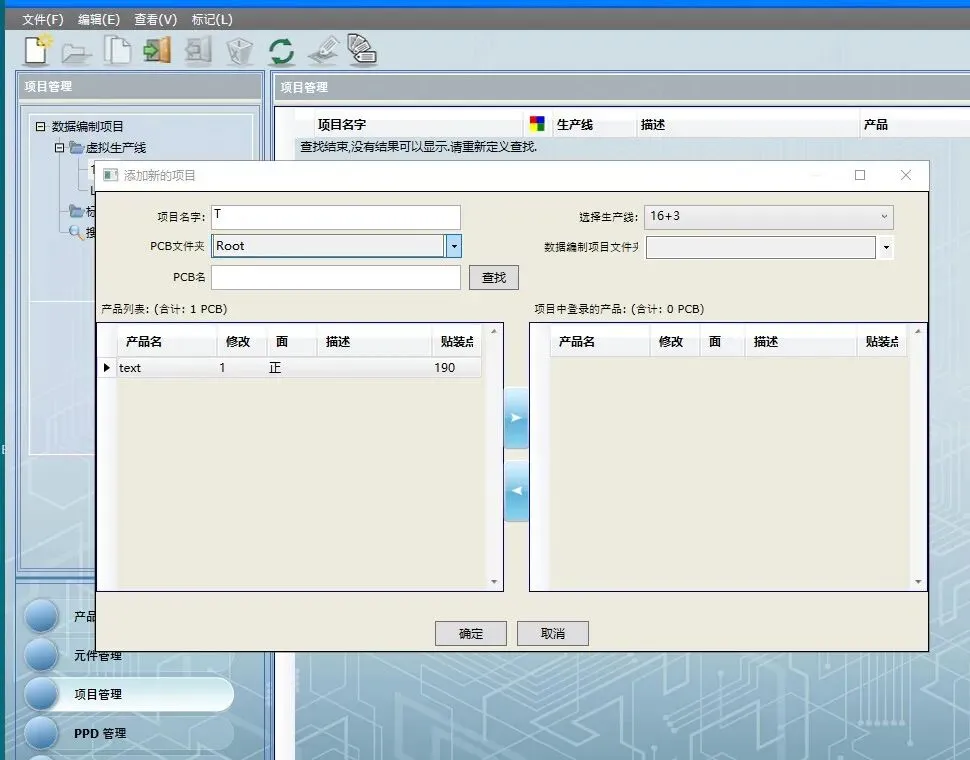

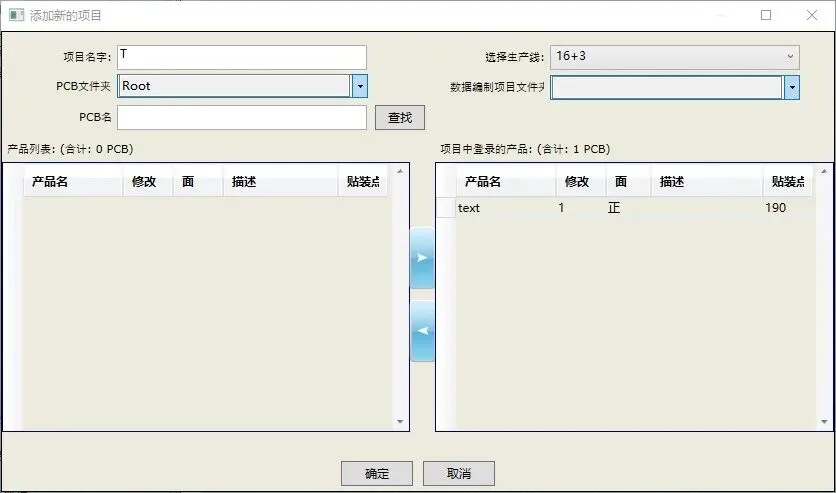

15.点击项目管理,输入刚才建的名称→查找→点击箭头→导入到生产线→点击确定

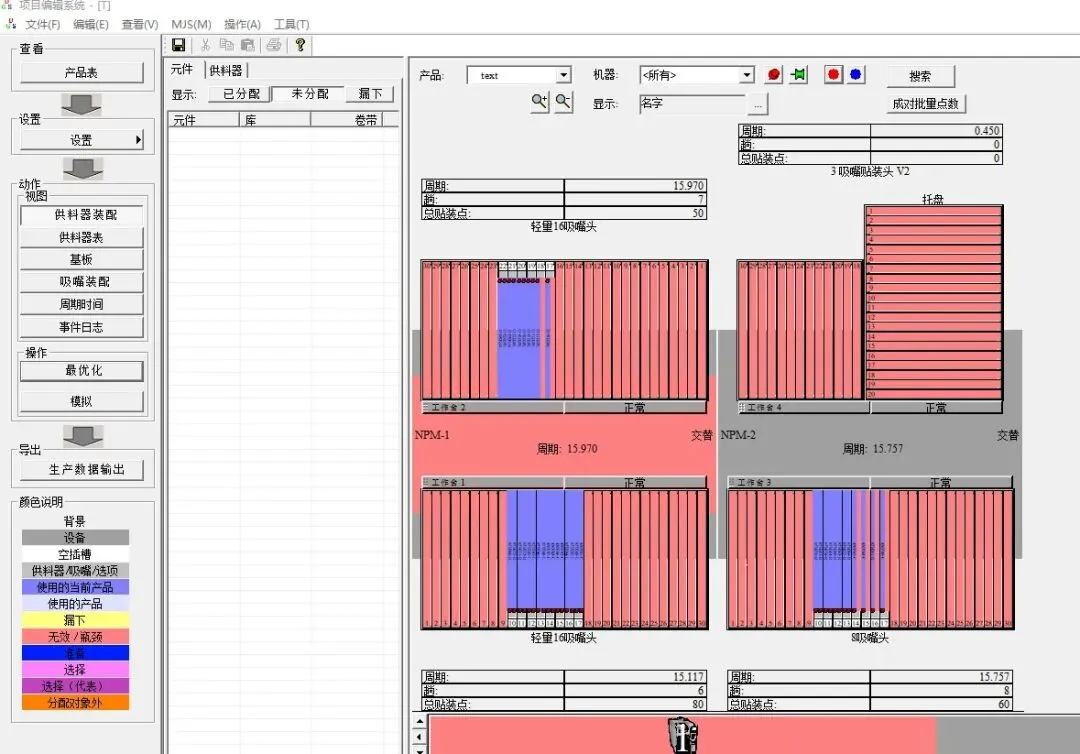

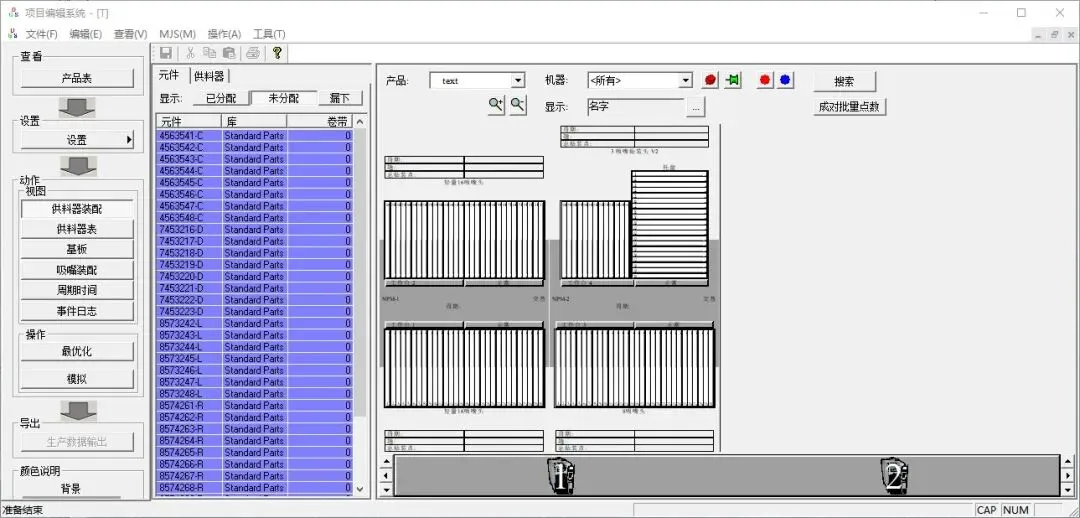

16.软件会跳转到这个界面

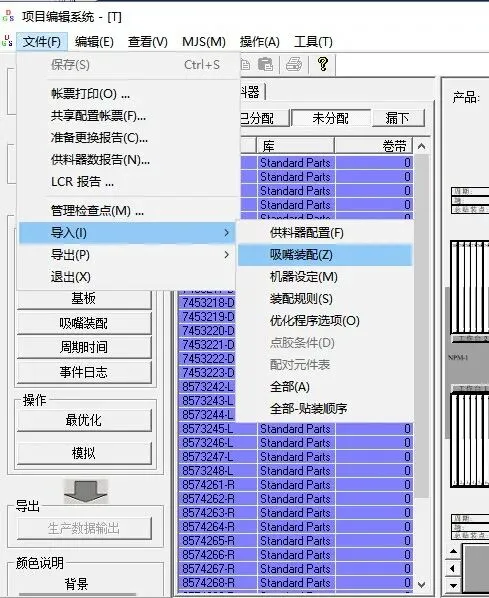

17.导入目前这条线对应的吸嘴配置→没有的话可点最优化进行自动配置

18.配置好吸嘴和物料站位点击红色的点锁住Feeder/禁用插槽

19.生产数据输出→输出到实际线体

20.这样就可以在PPD中看到刚才做好的程式名称，打勾后就可以在贴片机上看到了。
