西门子博图STEP 7 Basic简单编程

2026-09-05 04:07:15

西门子博图STEP 7 Basic简单编程

大家好，这里是电工班，

一个专门分享电气控制与维修经验的公众号。

今天我们继续分享博图STEP 7 Basic软件的应用。

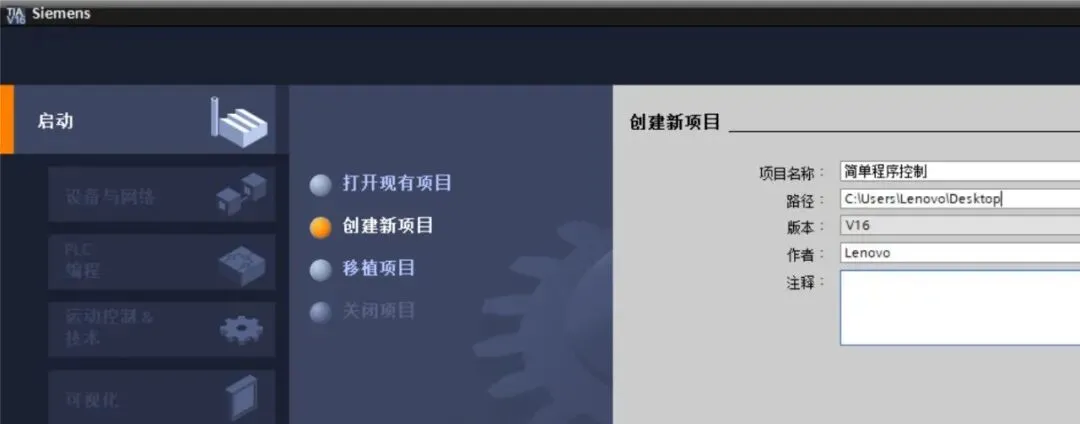

一、首先我们打开软件，新建一个项目。

文件名称，文件保存路径都是可以自己设定的哈。

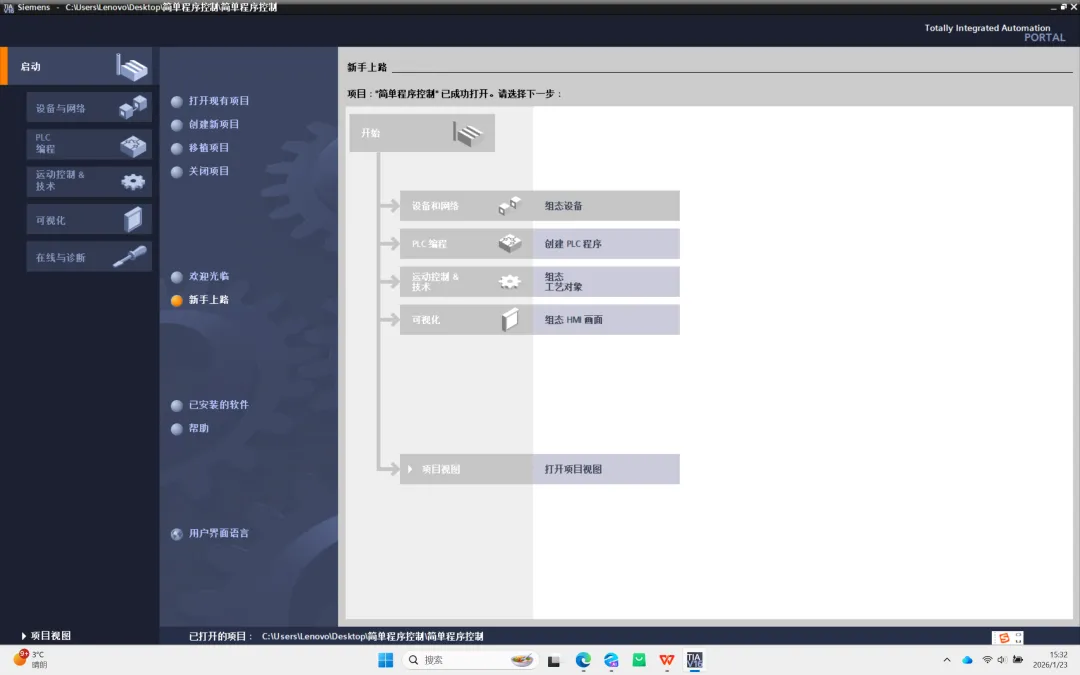

点击“创建”以后出现以下界面，

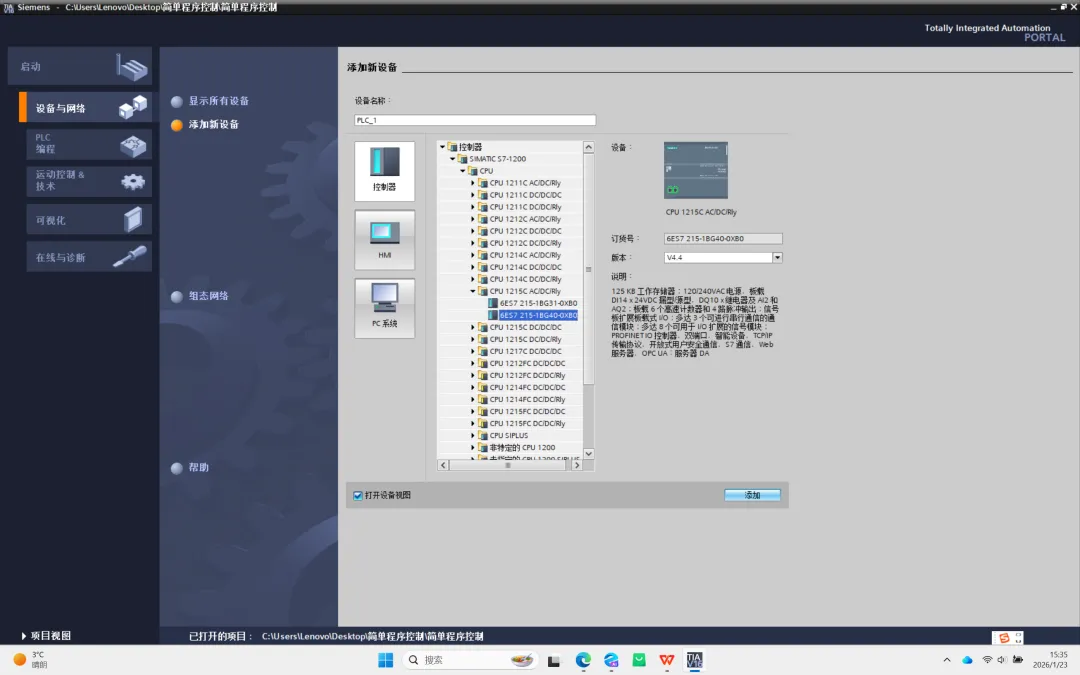

这里我们选择组态设备，并根据使用的PLC型号进行选择。

我们这使用的是自门子S7-1200所以，我们选择1200系列向下的任意一款。

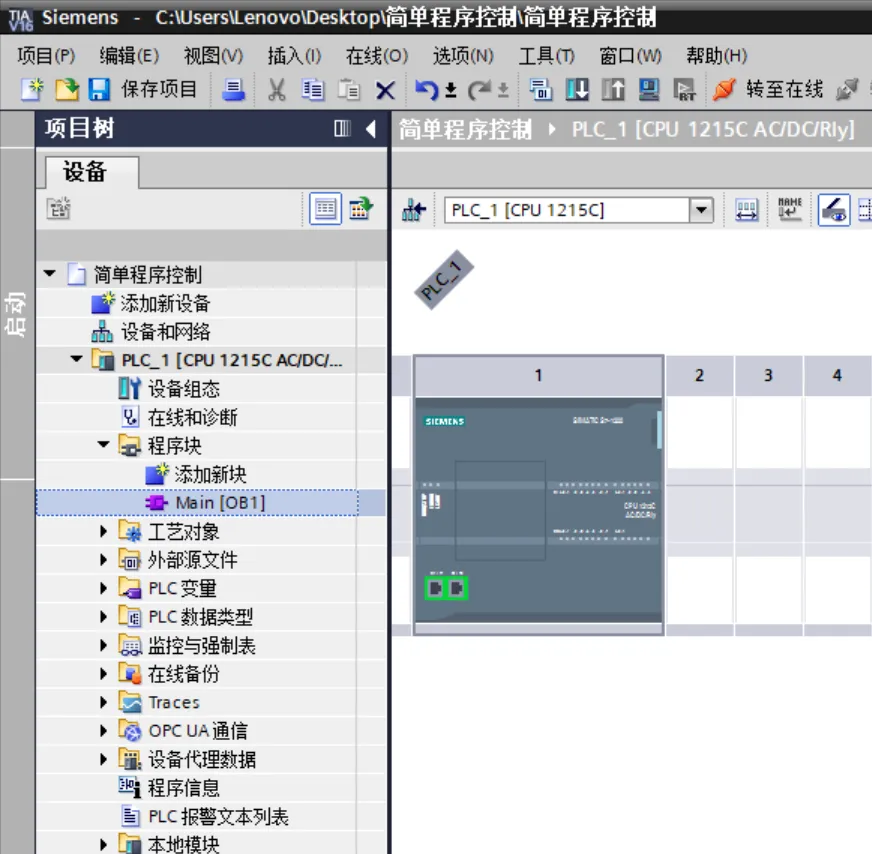

点击添加，即可自动跳转至项目视图。

STEP 7 Basic 将为用户程序创建“Main”代码块并打开“PLC 编程”(PLC Programming) 。

双击“主”块打开程序编辑器 STEP 7 Basic 切换到“项目”视图并显示“主”块的程序段。

二、在用户程序中创建一个简单程序段

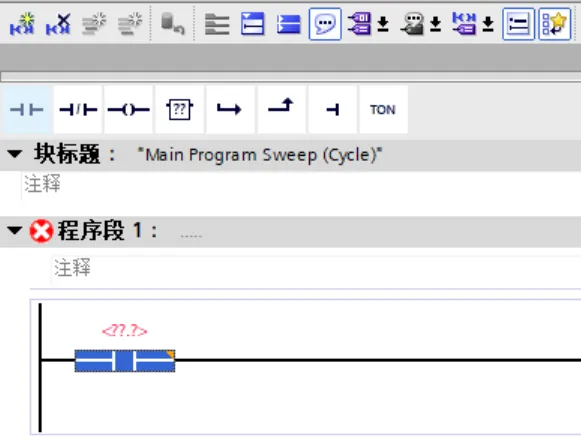

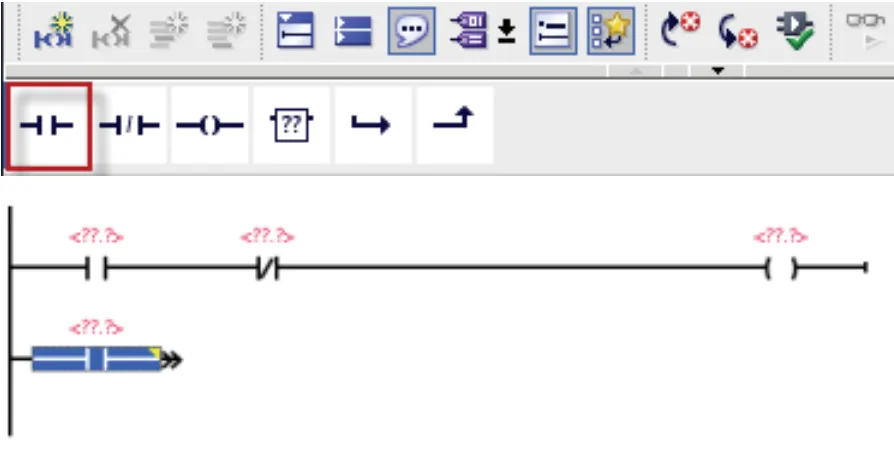

要启用锁存电路，可使用常开触点。常开触点在开关接通时提供信号流（电流）。在“收藏夹”(Favorites) 中单击常开触点以将触点插入程序段中。

要禁用锁存电路，可使用常闭触点。常闭触点在开关接通前提供信号流（电流）。接通常闭触点将中断信号流。

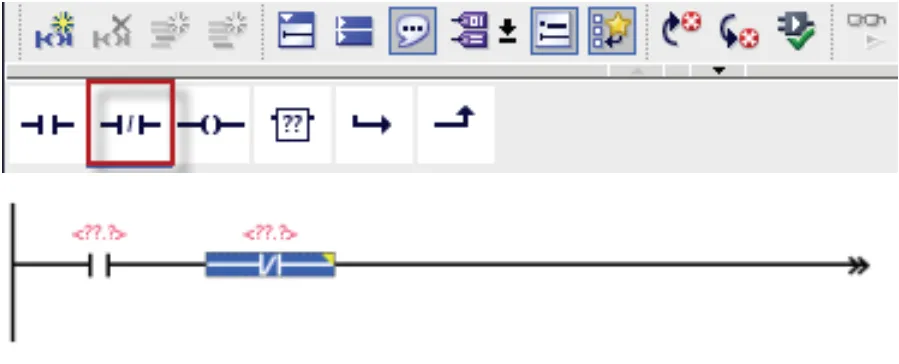

在“收藏夹”(Favorites) 中单击常闭触点以将触点插入程序段中。

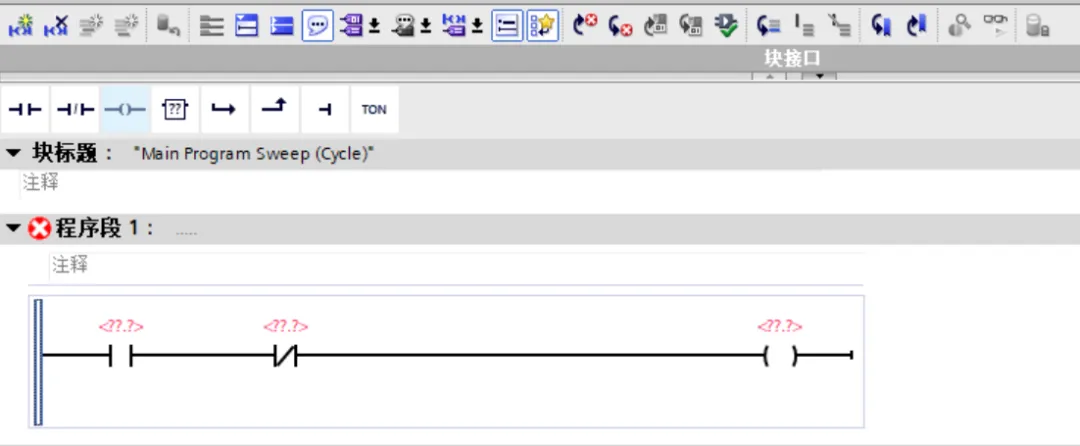

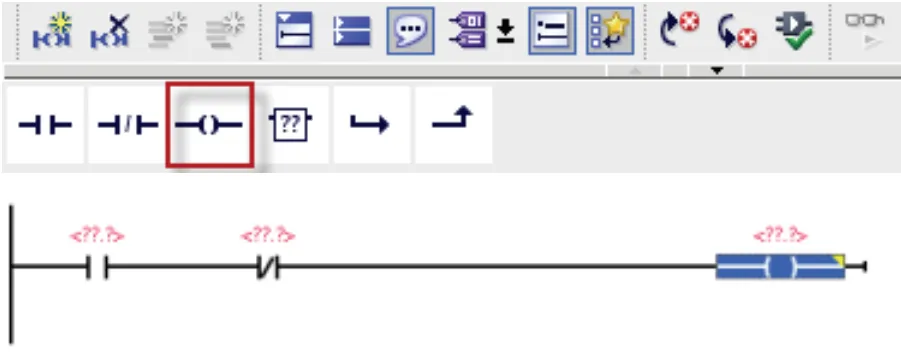

信号流流过两个触点来为线圈通电。单击线圈以将线圈插入程序段中。

要在“On”开关释放后将线圈“锁存”为通电，可创建一个并联分支。

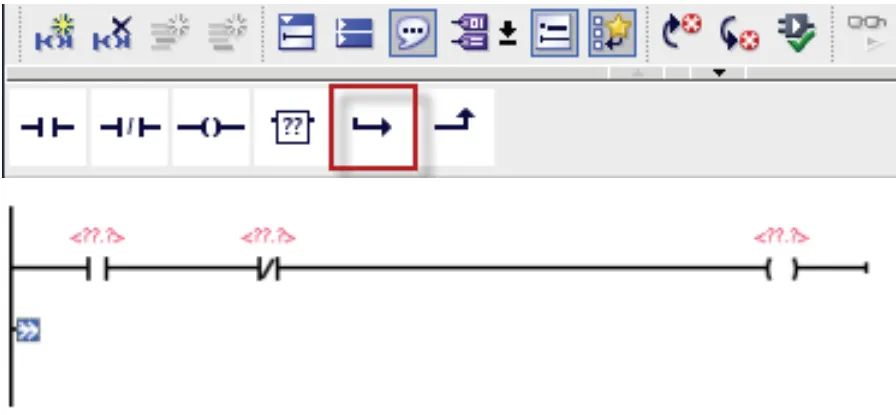

1.选择程序段的电源线。 2.在“收藏夹”(Favorites) 中单击“打开分支”(Open branch) 以从电源线打开分支。

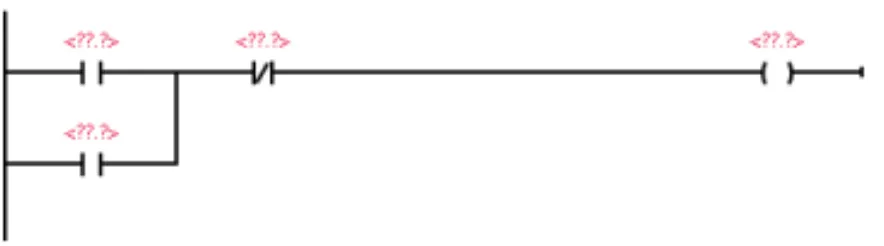

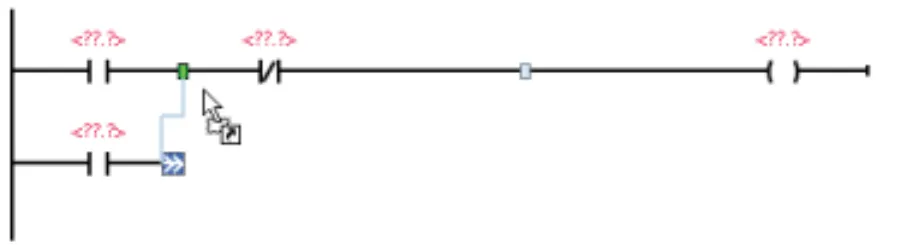

在“收藏夹”(Favorites) 中单击常开触点以将触点插入分支中。通过将分支末端拖动到程序段来闭合分支。

连接程序段中两个触点之间的分支可确保下列情况：通过线圈的功率可在第一个开关释放（闭合）后流向线圈。常闭触点可断开电路并使线圈断电。

单击工具栏中的“保存项目”(Save project) 按钮保存工作。现在，可以创建将用户程序指令与用户程序的输入和输出相关联的“变量”。

三、为指令输入变量和地址

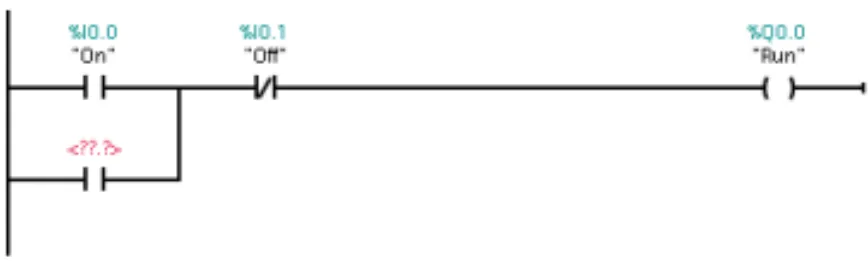

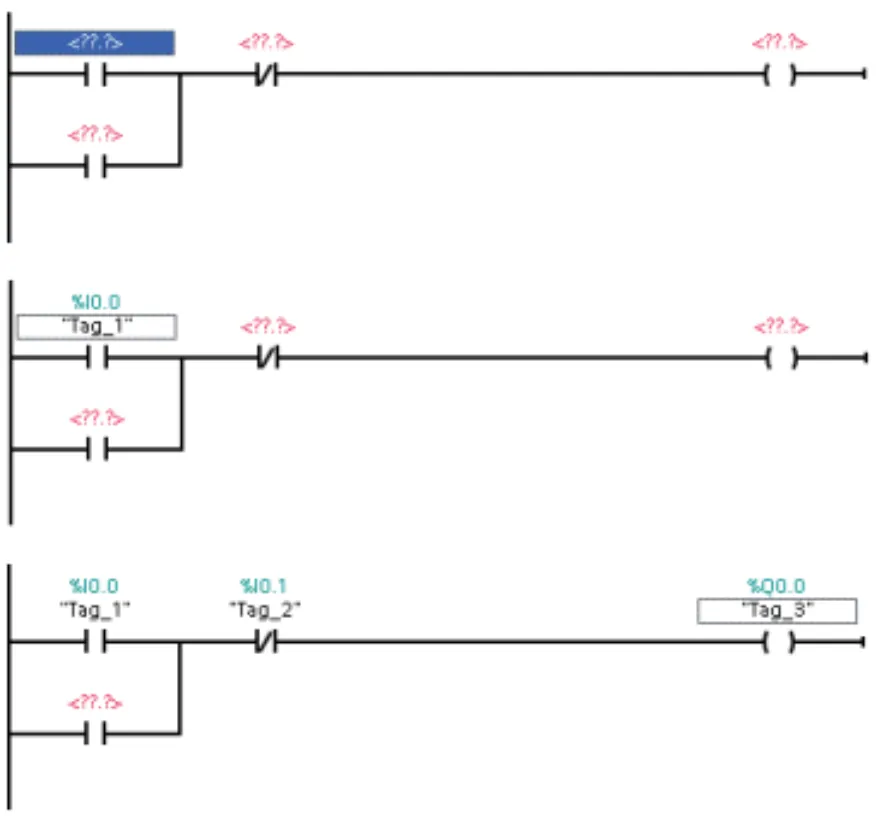

下一步是将触点和线圈与 CPU 的输入和输出关联。为这些地址创建“PLC 变量”。 1.选择第一个触点并双击操作数（“”）。 2.输入地址“I0.0”为该输入创建默认变量。 3.为常闭触点输入地址“I0.1”。 4.为线圈输入一个输出地址（“Q0.0”）。

您可以轻松重命名 STEP 7 Basic 创建的默认变量名称。

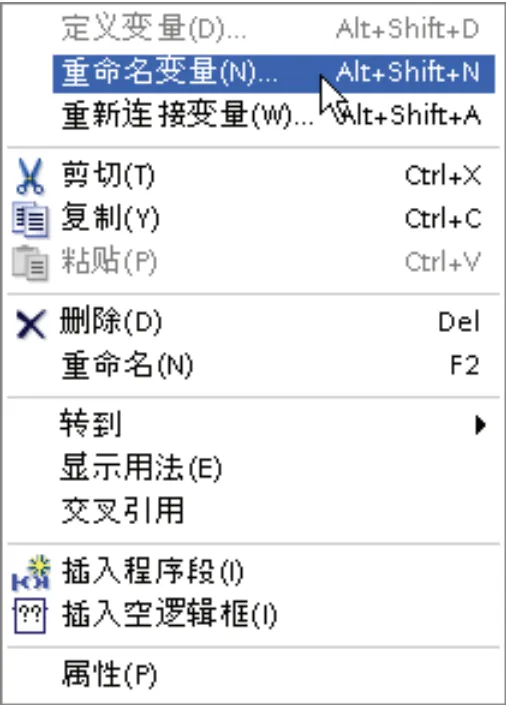

只需右键单击指令（触点或线圈），然后从快捷菜单中选择“重命名变量”(Rename tag) 命令。

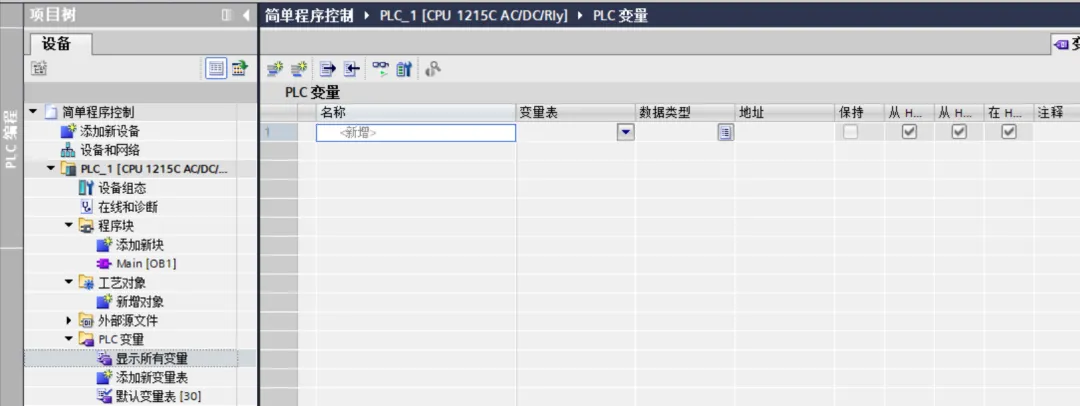

如果你的电脑画面不显示“重命名变量”，可以在变量表中进行修改。

为三个指令输入以下名称：

将“Tag_1”(I0.0) 改为“On”。

将“Tag_2”(I0.1) 改为“Off”。

将“Tag_3”(Q0.0) 改为“Run”。

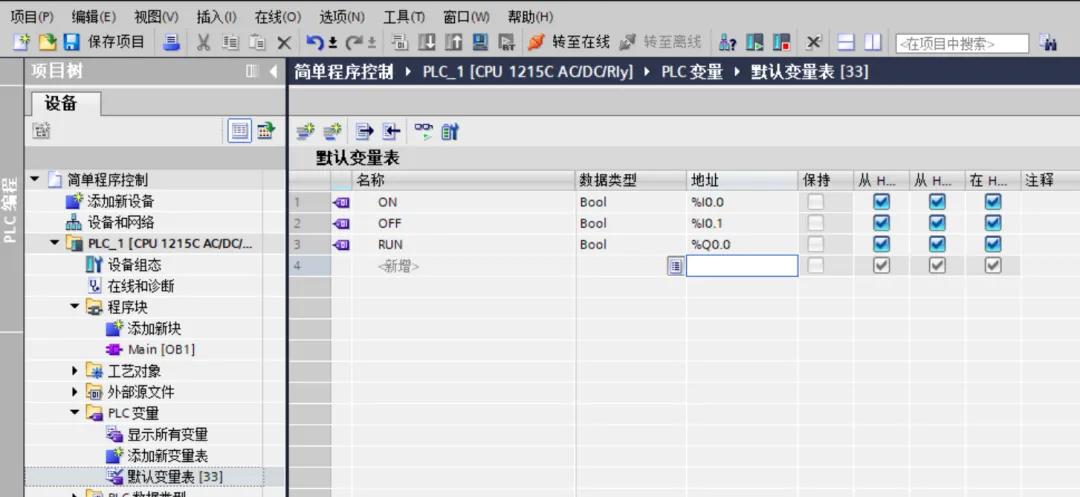

这里呢，我们从变量表里面进行修改哈，下图是设定好的变量表。

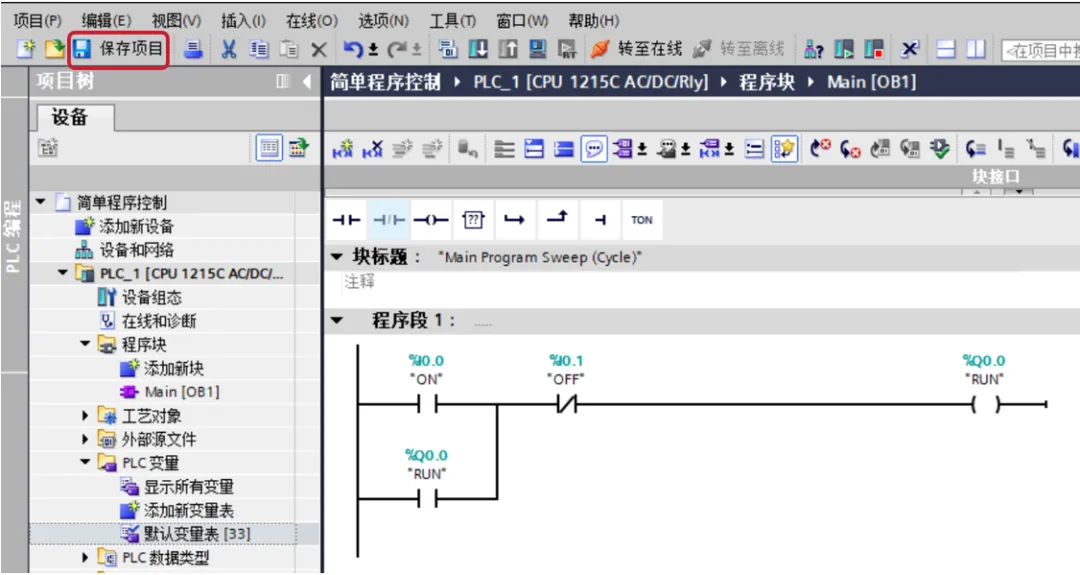

只要是变量表设定好了，在编程时，调用的点位就会显示相应的变量名称。

如果你的画面显示的和我不一样，那么你只需要点击上方的这个图标就能进行切换。如下图所示。

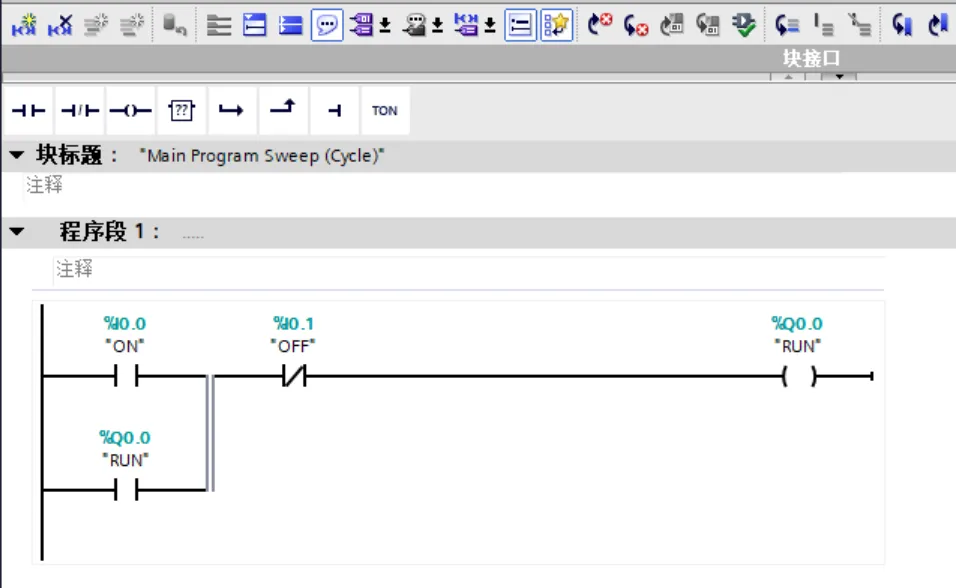

现在，锁存电路已完成。

下一步是保存项目

好了今天的内容就分享到这里。

欢迎大家转发留言。

下一期我们接着讲如何将该程序下载到控制器。

这里是电工班，我们下期见。
