Linux中断管理之开篇

2026-02-05 00:48:29

Linux中断管理之开篇

大家好，我是王鸽，这篇文章讲关于Linux中断管理问题，涉及中断硬件框架，软件中断号，通用的中断处理函数等等。

什么是中断?

所谓中断是指CPU在执行程序的过程中，出现了某些突发事件急待处理， CPU必须暂停当前程序的执行，转去处理突发事件，处理完毕后又返回原程序被中断的位置继续执行。

中断的一些基本概念

首先，中断是分优先级的。很多个设备同时发送中断，处理器必须遵守一定的规则来给所有中断排序，从而决定先响应哪个。这个规则就是中断优先级，操作系统需要维护中断处理器中的优先级寄存器。
既然有了优先级，就有了中断嵌套。当处理器处理某个低优先级的中断时，来了一个高优先级的中断，CPU可以保留低优先级的中断处理现场，转而处理高优先级中断，待高优先级处理完再继续处理低优先级中断。如果CPU在某段时间内，选择不响应某设备，其中断也可以被屏蔽。

Linux 内核需要对连接到计算机上的所有硬件设备进行管理。如果要管理这些设备，首先得和它们互相通信才行。

一般有两种方案可实现这种功能:

轮询（polling）让内核定期对设备的状态进行查询，然后做出相应的处理；

中断（interrupt）让硬件在需要的时候向内核发出信号（变内核主动为硬件主动）。

但是使用轮询的方式会占用CPU比较多的时间，效率极低。例如:要读取一个按键有没有被按下时，一个进程需要不断地查询按键有没有被按下。这样这个任务就占用CPU大量的时间,使得CPU做了大量的无用功。使用中断提供这样的一个机制。当按键没有被按下的时候，挂起当前进程，将控制权转交给其他进程。当按键按下的时候，操作系统把当前进程设为活动的，从而允许该进程继续执行。

中断控制器

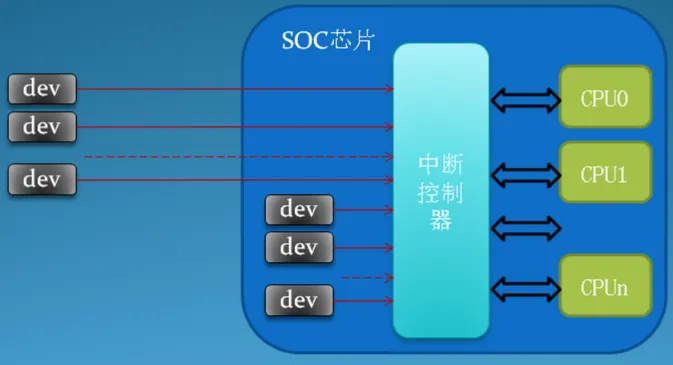

外围设备不是把中断请求直接发给处理器，而是发给中断控制器，由

中断控制器转发给处理器。

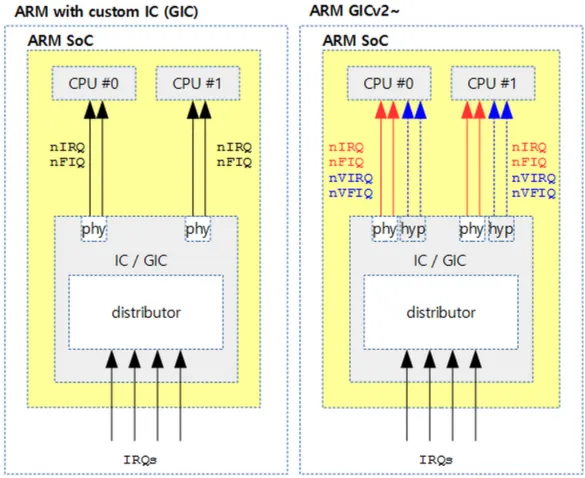

ARM架构，使用较多的中断控制器是VIC(Vector Interrupt Controller)，进入多核时代，使用较多的是GIC(Generic Interrupt Controller)；目前

GIC架构规范有4个版本：v1～v4。GIC v2最多支持8个处理器，GIC v3

最多支持128个处理器，GIC v3和GIC v4只支持ARM64处理器。

GIC 硬件

芯片厂商研发自己的ARM处理器，向ARM公司购买GIC的授权或者是芯片厂商直接向ARM公司购买处理器的授权，这些处理器包含了GIC。

软件通过中断号识别中断，每个中断号唯一对应一个中断源。

中断有以下 4 种类型。

（ 1）软件生成的中断（ Software Generated Interrupt， SGI）：中断号 0～15，通常用来实现处理器间中断（ Inter-Processor Interrupt， IPI）。这种中断是由软件写分发器的软件生成中断寄存器（ GICD_SGIR）生成的。

（ 2）私有外设中断（ Private Peripheral Interrupt， PPI）：中断号 16～31。处理器私有的中断源，不同处理器的相同中断源没有关系，比如每个处理器的定时器。

（ 3）共享外设中断（ Shared Peripheral Interrupt， SPI）：中断号 32～1020。这种中断可以被中断控制器转发到多个处理器。

（4）局部特定外设中断（ Locality-specific Peripheral Interrupt， LPI）：基于消息的中断。

GIC v1 和 GIC v2 不支持 LPI。

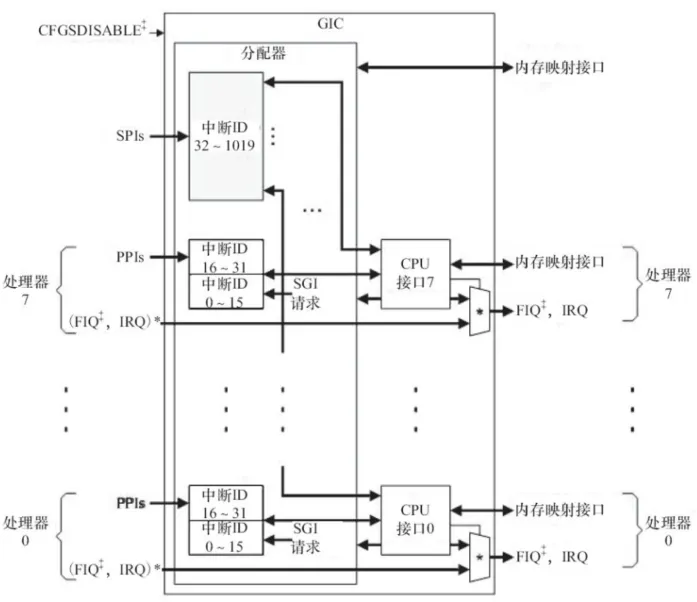

ARM多核处理器的GIC

GIC中断控制器组成

分别是仲裁单元和cpu interferce模块组成，仲裁单元为每一个中断源维护一个状态机，支持的状态有Inactive，Pending，Active，Active and pending状态。

Inactive（非活跃）

中断无触发、无激活、无挂起，为中断初始 / 终止后的默认状态。

Pending（挂起）

中断源已触发中断请求，但 CPU / 处理核心尚未响应，中断等待调度处理。

Active（活跃）

中断已被 CPU 响应，中断服务程序 ISR正在执行，未执行完成。

Active and Pending（活跃且挂起）

同号中断触发时，该中断的 ISR 仍在执行，中断同时处于活跃 + 挂起叠加态。

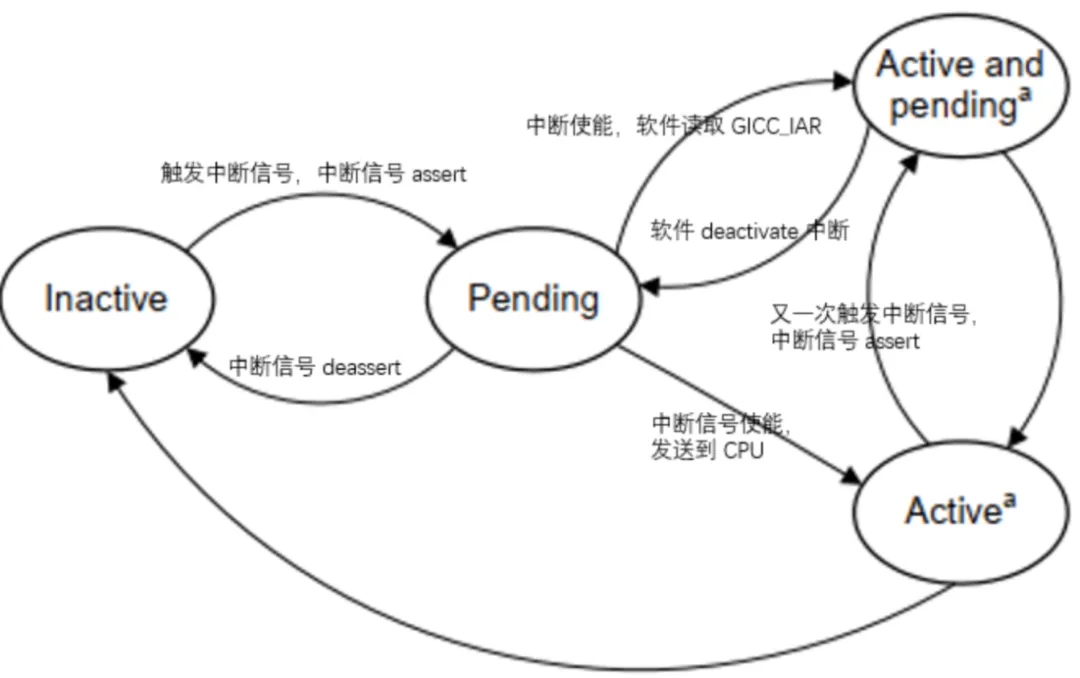

中断的状态转换过程如下。（1） Inactive -> Pending：外围设备发送了中断。

（2） Pending -> Active：CPU 通过中断接口应答中断（读GICC_IAR寄存器获取中断 ID），GIC 确认 CPU 开始处理，状态切换为 Active。

（3） Active -> Inactive：处理器处理完中断。

处理器可以通过中断控制器的寄存器访问中断控制器。中断控制器的寄存器和物理内存使用统一的物理地址空间，把寄存器的物理地址映射到内核的虚拟地址空间，可以像访问内存一样访问寄存器。所有处理器可以访问公共的分发器，但是每个处理器使用相同的地址只能访问自己私有的处理器接口。

GIC控制器

GICV3物理生命周期：

• generate：外设或软件发起一个中断
• distribute：中断经过分组，优先级仲裁等，发送给对应的CPU interface
• deliver：CPU interface将中断发送给core
• activate：当CPU core开始响应中断，GIC将最高激活优先级的中断设置为激活
• priority drop: core发信号给GIC，通知最高优先级中断，GIC可以重置优先级
• deactivation：清除中断

这里要解释一下CPU interface。前面也提到了，core提供给中断的物理管脚只有两个，中断会有成百上千个，GIC怎么把这些中断发送给core是一个问题。这时就需要CPU interface了。CPU interface将GIC发送的中断信息，通过IRQ，FIQ管脚，发送给连接到core。CPU interface提供了以下的功能：

• 将中断请求发送给core
• 中断进行认可
• 中断完成识别
• 设置中断优先级屏蔽
• 定义中断抢占策略
• 决定当前处于pending状态最高优先级中断

在GICv3架构中，CPU interface被抽离出来，实现在core内部的。是不包含CPU interface的。这样做的好处是，可以减少中断响应的时间，并且减少系统总线的占用。对于众核SoC设计来说，其物理设计非常大，CPU interface实现在core内部，也就意味着某些中断寄存器可以放在其内部，这样core就可以很快的访问到这些寄存器了。对于那些常用的寄存器，core不用跋山涉水的通过系统总线或片上网络去频繁访问GIC了。CPU interface与GIC之间，是通过专用的AXI-stream总线来传输信息的。

另外代码位于驱动目录drivers\irqchip目录下保存在各种不同的中断控制器的驱动代码，这个版本的内核支持了GICV3。irq-gic-common.c是通用的GIC的驱动代码，可以被各个版本的GIC使用。irq-gic.c是用于V2版本的GIC controller，而irq-gic-v3.c是用于V3版本的GIC controller。
