本文介绍PyMeshGen项目中的线网格生成和区域创建功能，帮助用户快速掌握网格生成的基础操作。

一、项目简介

PyMeshGen是一个开源的Python非结构网格生成工具，专注于为计算流体力学或有限元分析(CFD/FEA)提供易用的二维网格生成解决方案。项目集成了多种主流网格生成算法，包括二维阵面推进法、边界层推进技术等，为研究学习和工程应用提供支持。

二、线网格生成功能

2.1 功能概述

线网格生成是网格生成的基础步骤，通过对几何线段进行离散化，创建一系列节点和线段单元。PyMeshGen提供了灵活的参数配置，支持多种离散化方法，能够满足不同场景的网格生成需求。

2.2 三种离散化方法

PyMeshGen支持三种离散化方法，用户可以根据实际需求选择合适的分布方式：

（1）均匀分布（Uniform）

均匀分布是最简单的离散化方法，将线段等分为若干段，每段长度相同。适用于网格尺寸变化不大的场景。

参数设置：- 离散化方法：uniform- 单元数量：10

（2）几何级数分布（Geometric）

几何级数分布的特点是相邻线段长度按固定比率增长，适用于需要在局部区域加密网格的场景。用户可以设置起始尺寸、结束尺寸和增长率。

参数设置：- 离散化方法：geometric- 起始尺寸：0.1- 结束尺寸：0.2- 增长率：1.2

（3）双曲正切分布（Tanh）

双曲正切分布使用双曲正切函数生成参数坐标，能够在两端实现平滑过渡，适用于需要在边界附近进行网格加密的场景。

参数设置：- 离散化方法：tanh- 起始尺寸：0.1- 结束尺寸：0.2- tanh因子：2.0

2.3 边界条件设置

线网格生成支持多种边界条件类型，系统会自动识别和规范化：

• farfield: 远场边界
• wall：壁面边界
• inflow：进流边界
• outflow：出流边界
• symmetry：对称边界
• periodic：周期边界
• interior：内部边界
• unspecified：未指定边界

边界条件的设置对于后续的网格生成和CFD计算至关重要。

2.4 几何曲线支持

PyMeshGen不仅支持直线段的离散化，还支持几何曲线的离散化。系统会自动检测曲线类型，使用参数坐标映射在曲线上采样点，确保离散点准确贴合几何曲线。

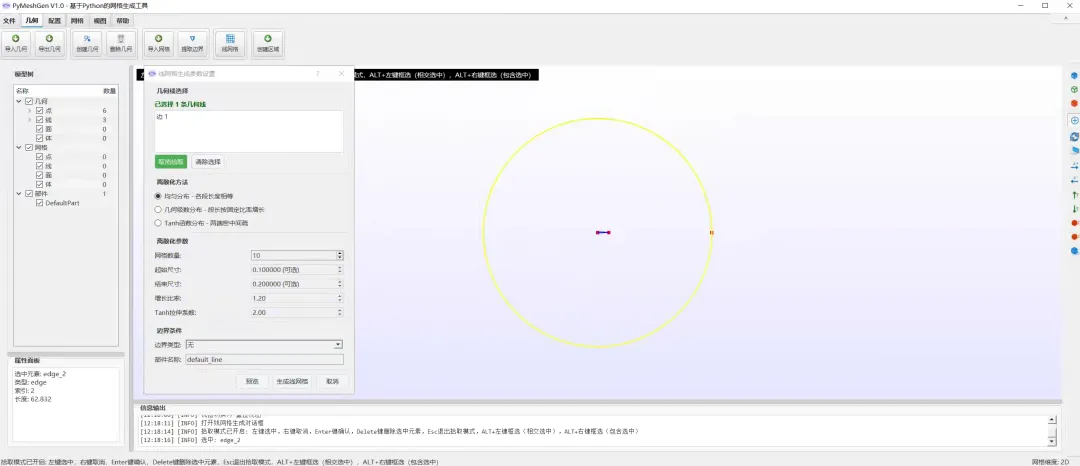

2.5 操作流程

在GUI界面中，线网格生成的操作流程如下：

1. 选择几何线：通过拾取工具选择需要离散化的几何线
2. 设置参数：在对话框中配置离散化方法、单元数量、边界条件等参数
3. 生成网格：点击生成按钮，系统自动创建Connector和Part对象
4. 预览结果：在3D视图中查看生成的线网格

三、区域创建功能

3.1 功能概述

区域创建是网格生成的关键步骤，通过将多条Connector组合形成封闭区域，为后续的面网格生成提供边界条件。PyMeshGen提供了直观的区域创建界面，支持多连通域和方向控制。

3.2 Connector选择

用户可以从已生成的Connector列表中选择多条Connector，系统会自动检测这些Connector是否形成封闭区域。选择过程中支持全选和清除选择操作，方便用户快速操作。

3.3 方向控制

Connector的方向决定了front_list的方向，对于区域封闭性检查至关重要。PyMeshGen提供了完整的方向控制功能：

• 方向显示：以表格形式显示每条Connector的起点、终点和方向
• 单个翻转：可以翻转选中的Connector方向
• 全部翻转：一键翻转所有Connector方向
• 可视化箭头：在3D视图中显示方向箭头，直观展示Connector方向

3.4 区域封闭性检查

系统会自动检查选择的Connector是否形成封闭区域，支持多连通域的检测。检查算法通过分析端点连接关系，确保每个端点都有两条边连接，形成完整的闭环。

3.5 区域信息显示

界面实时显示区域信息，包括：

• 已选择Connector数量
• 区域状态（封闭/未封闭）
• 总Front数量

3.6 操作流程

在GUI界面中，区域创建的操作流程如下：

1. 打开对话框：点击"创建区域"按钮打开区域创建对话框
2. 选择Connector：从列表中选择需要组成区域的Connector
3. 调整方向：根据需要调整Connector方向，确保形成正确的闭环
4. 预览区域：点击预览按钮查看区域和方向箭头
5. 创建区域：确认无误后点击创建按钮，系统生成区域Part对象

四、技术实现

4.1 线网格生成核心算法

线网格生成的核心是离散化算法，系统根据用户选择的离散化方法生成参数坐标（0到1之间的值），然后将参数坐标映射到实际几何空间。

defgenerate_discretization_params(    start_point: Tuple[float, float, float],    end_point: Tuple[float, float, float],    params: LineMeshParams) -> List[float]:"""根据离散化方法生成参数坐标"""    num_points = params.num_elements + 1if params.method == "uniform":return generate_uniform_params(num_points)elif params.method == "geometric":return generate_geometric_params(...)elif params.method == "tanh":return generate_tanh_params(...)

4.2 区域封闭性检测算法

区域封闭性检测通过分析端点连接关系实现，算法支持多连通域的检测：

defcheck_region_closed(self):"""检查是否形成封闭区域（支持多连通域）"""# 收集所有端点和连接关系    endpoints = []    point_connections = {}for conn_idx, conn in enumerate(self.selected_connectors):# 获取起点和终点        start_node = conn.front_list[0].node_elems[0]        end_node = conn.front_list[-1].node_elems[1]# 记录连接关系        ...# 检查每个点的连接情况    ...

4.3 数据结构

PyMeshGen使用清晰的数据结构来组织网格数据：

• NodeElement：节点元素，存储坐标和边界条件
• Front：阵面元素，存储节点对和方向信息
• Connector：连接器，包含front_list和参数信息
• Part：部件，包含多个Connector和参数信息

五、应用案例

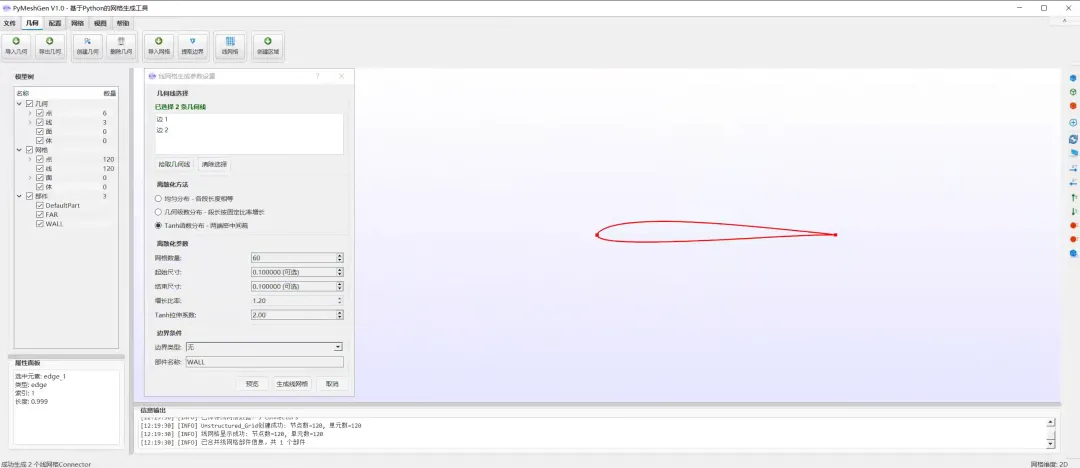

1. 生成线网格

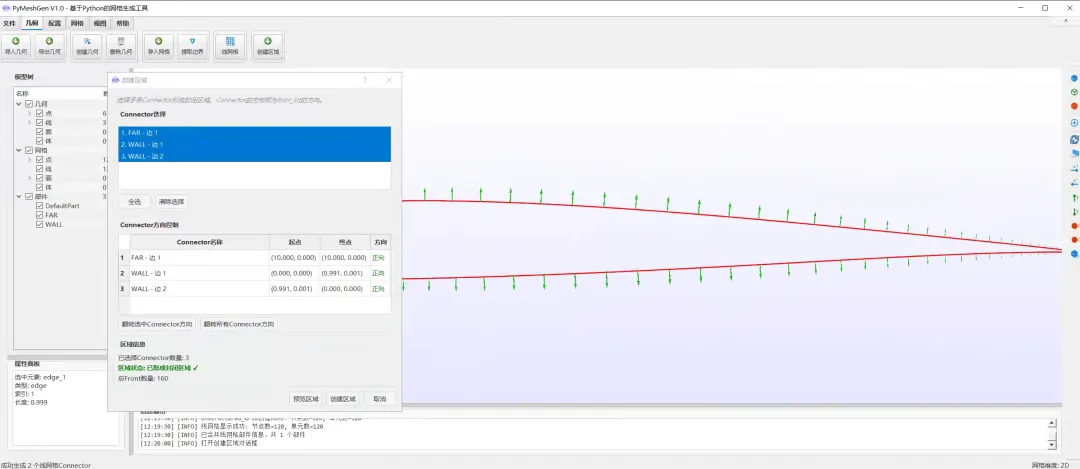

2. 创建区域

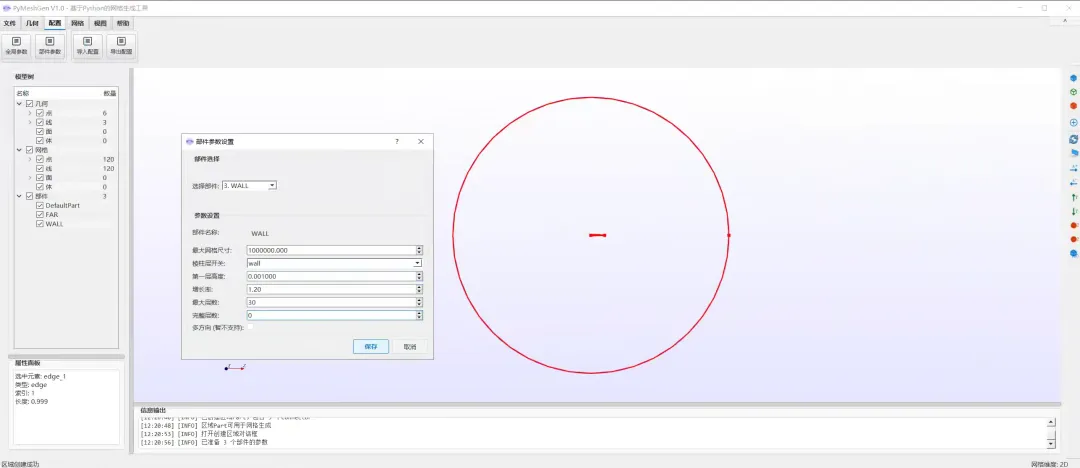

3. 部件参数设置

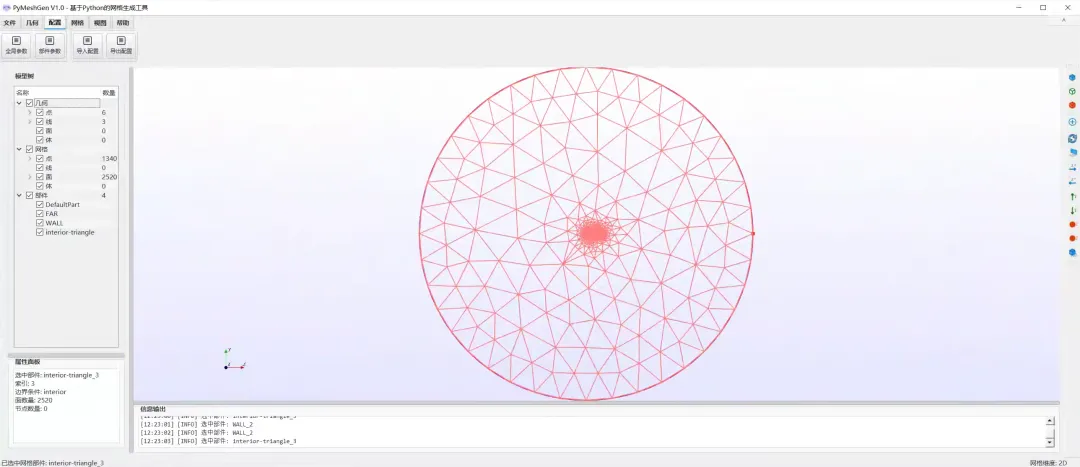

4. 生成面网格

六、总结

PyMeshGen的线网格生成和区域创建功能为用户提供了二维网格生成工具。通过直观的GUI界面和参数配置，用户可以快速生成高质量的网格数据。

项目的开源特性使得研究者和工程师可以深入了解算法实现，进行二次开发和定制，推动网格生成技术的发展。
