一、研究背景：为什么我们需要ABAQUS可靠度计算？
结构的安全性、适用性与耐久性对可靠性提出了较高要求。可靠度定义为结构在规定条件下和规定时间内完成规定功能的概率。
在可靠度计算方法中，Monte Carlo方法是最基本也是最准确的方法——当数据量足够大时，失效频率趋近于失效概率。然而，若通过真实试验进行Monte Carlo模拟，往往面临：
试验条件不足
成本高昂
周期过长
解决方案：用有限元模型替代试验模型，通过计算机模拟预测结构性能。
问题所在：ABAQUS虽然功能强大，却没有通用且成熟的可靠度计算模块。现有研究多针对单一结构类型，缺乏普适性；且脚本语言与编程语言不一致，计算效率低下。
二、研究目的：构建通用化、自动化的可靠度计算平台
本研究旨在运用ABAQUS二次开发技术，采用Python语言将Monte Carlo模拟所需的重复过程程序化，实现：
✅ 根据设计参数概率分布自动生成随机参数表
✅ 程序自动完成模型建立、作业提交、结果处理
✅ 模块化设计，便于替换计算对象、添加新方法
✅ 批量计算能力，大幅提高计算效率
对工程师：简化重复建模，缩短计算周期
对研究者：可移植性强，扩展性高
三、研究方法：Python+ABAQUS二次开发技术
3.1 ABAQUS二次开发的两种路径
类型 开发语言 应用场景
子程序开发 Fortran 材料本构、自定义单元
GUI程序开发 Python 前后处理模块、GUI工具扩展
3.2 为什么选择Python？
面向对象，适应性强
可扩展性强，拥有丰富程序库
既能实现ABAQUS/CAE所有前后处理操作，也能实现超出基本功能的操作
在数据处理和科学计算方面具有显著优势
💡 知识点：Python的NumPy库提供了丰富的随机数生成函数，包括均匀分布、高斯分布、对数正态分布等，为Monte Carlo模拟提供了坚实基础。
四、研究过程：五大模块构建可靠度计算全流程
论文将可靠度计算程序划分为5个核心模块，流程清晰、环环相扣。下面结合原文图示详细解读。
模块一：参数生成模块
功能：根据随机变量的概率分布，生成足够多的样本值（随机数）。
原文图1：有限元法可靠度计算流程
操作步骤：
筛选重要设计参数：包括几何尺寸、材料属性、接触条件、荷载等
定义随机数生成函数：调用NumPy库函数或自行编写
确定参数统计数据：分布类型、均值、标准差
保存抽样结果：保存为input.txt文件，列数=参数个数，行数=抽样次数

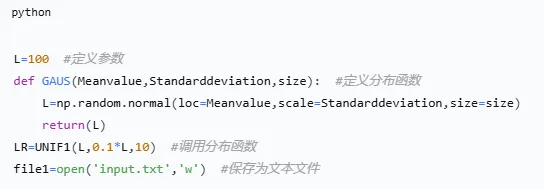

核心代码片段（原文Page 3）：
模块二：模型建立模块
功能：按照ABAQUS分析流程编写可变参数的有限元分析命令流文件。
两种提交方式对比：
方式①（推荐）：生成并修改.inp文件，提交到ABAQUS Command计算
✅ 可批量计算多个模型
✅ 计算速度快
方式②：生成并修改.py文件，提交到ABAQUS GUI计算
❌ 速度较慢（需先转成inp文件）
🔧 技术要点：参数化有限元分析，用参数描述结构特征，通过参数表征分析过程，实现可变结构参数的有限元分析。
模块三：结果处理模块
功能：从结果数据库文件（.odb）中提取特定数据（如最大应力、最大应变、位移等）。
实现思路：
获取特定区域的节点（单元）号
创建节点（单元）集
按编号读取对应的应力/应变/位移
比较获取最大值
删除工作目录文件，避免权限冲突

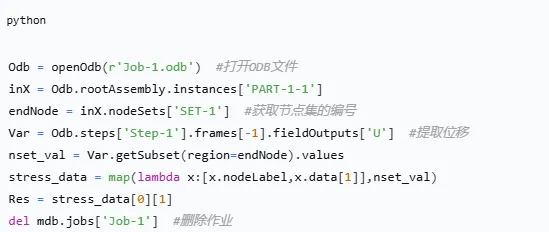

核心代码片段（原文Page 4）：
模块四：循环执行模块
功能：批量完成模型建立、任务提交、结果输出的循环控制。
执行流程：
读取input.txt文件
按行循环，通过while判断结束
对每行数据赋值给模型参数
提交计算 → 生成.odb文件
调用结果处理模块 → 保存为output.txt

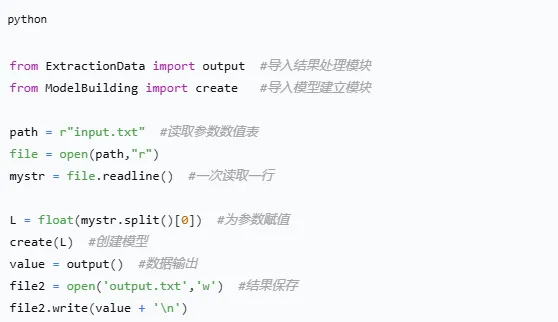

核心代码片段（原文Page 4）：
模块五：可靠度计算模块
功能：基于Monte Carlo法计算失效概率和可靠度指标。

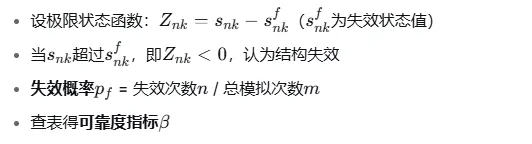

计算原理：
📊 理论依据：由大数定律中的伯努利定理，当抽样次数足够大时，随机事件出现的频率近似于它的概率。
五、研究重难点：钢桁架桥可靠度计算实例
5.1 模型介绍
原文图2：钢桁架桥模型
某简支钢桁架桥二维模型由23根杆件组成：
长度：24m
高度：2m
支座A：固定铰支座
支座B：滑动铰支座
荷载：6个相互独立的集中荷载，大小50kN
5.2 参数统计

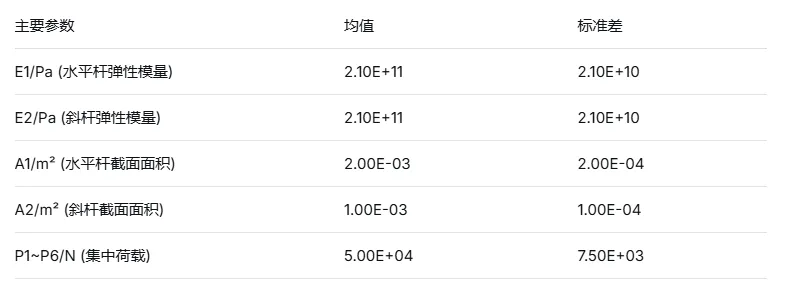

原文表1：随机参数的统计特征
分布类型：
集中荷载（P1~P6）：I型极值分布
其他参数：对数正态分布
抽样方法：Latin超立方抽样

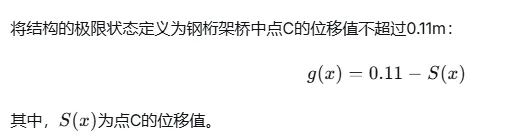

5.3 极限状态函数
5.4 计算过程四步走
原文图3：步骤一流程（参数生成）
步骤一：根据参数数量n、抽样次数m、均值、标准差、分布类型，生成随机数矩阵，保存为input.txt
原文图4：步骤二流程（模型建立）
步骤二：循环执行模块按行读取input.txt，传递参数到模型建立模块，完成模型建立和作业提交，生成.odb文件
原文图5：步骤三流程（结果提取）
步骤三：循环执行模块调用结果处理模块，从.odb中提取C点位移值，保存为output.txt
原文图6：步骤四流程（可靠度计算）
步骤四：读取output.txt，代入功能函数，统计g(x)<0的次数，计算失效概率和可靠度指标
5.5 计算结果
原文表2：失效概率计算结果
原文图7：位移值频率直方图
当抽样次数为10^5次时：
位移值分布范围：0.05~0.12m
位移均值：0.0794m
位移标准差：0.0111m
六、研究结论
通用性强：为ABAQUS建立的各类结构有限元模型提供了便捷的可靠度计算工具，扩展了可靠度计算途径。
模块化设计：五大模块划分合理，便于在其他工程结构可靠度计算中修改使用。
自动化程度高：
参数生成模块：简化随机数生成
模型建立模块：减少繁琐界面操作
结果处理模块：简化随机响应提取
验证有效：通过钢桁架桥实例验证了程序的可行性和便捷性。
七、未来展望
本研究建立的可靠度计算程序在以下场景具有良好应用前景：
🔮 极限状态函数为隐函数的情况：传统方法难以处理，而Monte Carlo法结合有限元可直接求解
🔮 复杂的空间结构：如大跨度桥梁、空间网架等，难以用解析方法求解可靠度
🔮 需要精确可靠度值的工程：如核电站、重要交通枢纽等高安全等级结构
🔮 已建立有限元模型的工程：可直接套用本程序，无需重新建模
未来可扩展方向：
添加更多可靠度计算方法（如响应面法、一次二阶矩法等）
开发GUI界面，降低使用门槛
集成优化算法，实现可靠度-优化一体化设计
干货总结：如何在自己的项目中应用？
Step 1：确定随机参数及其分布类型、均值、标准差
Step 2：编写参数生成模块代码，生成input.txt
Step 3：录制或编写ABAQUS命令流，将关键参数替换为变量
Step 4：编写结果处理模块，提取关注的结构响应
Step 5：编写循环执行模块，串联整个过程
Step 6：运行程序，收集output.txt，计算失效概率
注意事项：
抽样次数建议≥10^4，以保证结果稳定性
注意工作目录权限，避免文件无法覆盖
批量计算时注意计算机性能，可分批执行

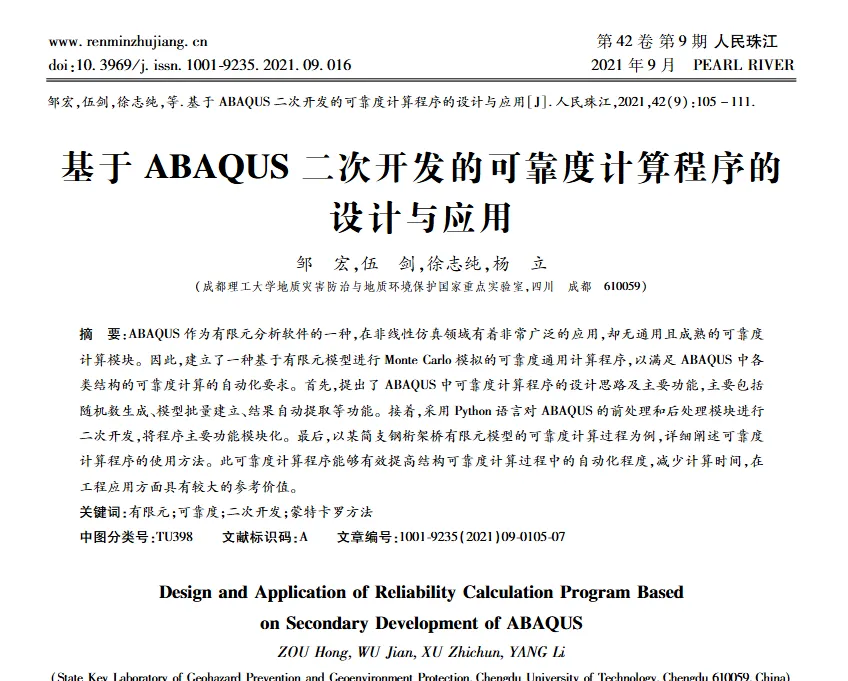

参考资料：邹宏, 伍剑, 徐志纯, 等. 基于ABAQUS二次开发的可靠度计算程序的设计与应用[J]. 人民珠江, 2021, 42(9): 105-111.
本文为技术解读类文章，旨在传播学术成果，促进技术交流。如需引用，请参考原始论文。
