Linux内核PCIE

作者：小田BSP

本文主要是整理PCIE的基础知识。

一、PCI总线

在PC时代，为了解决CPU主频和外部设备访问速度的问题，发展了几代I/O总线：

1、第一代总线：ISA、EISA等

2、第二代总线：PCI、PCI-X等

3、第三代总线：PCIE、mPCIE、m.2等

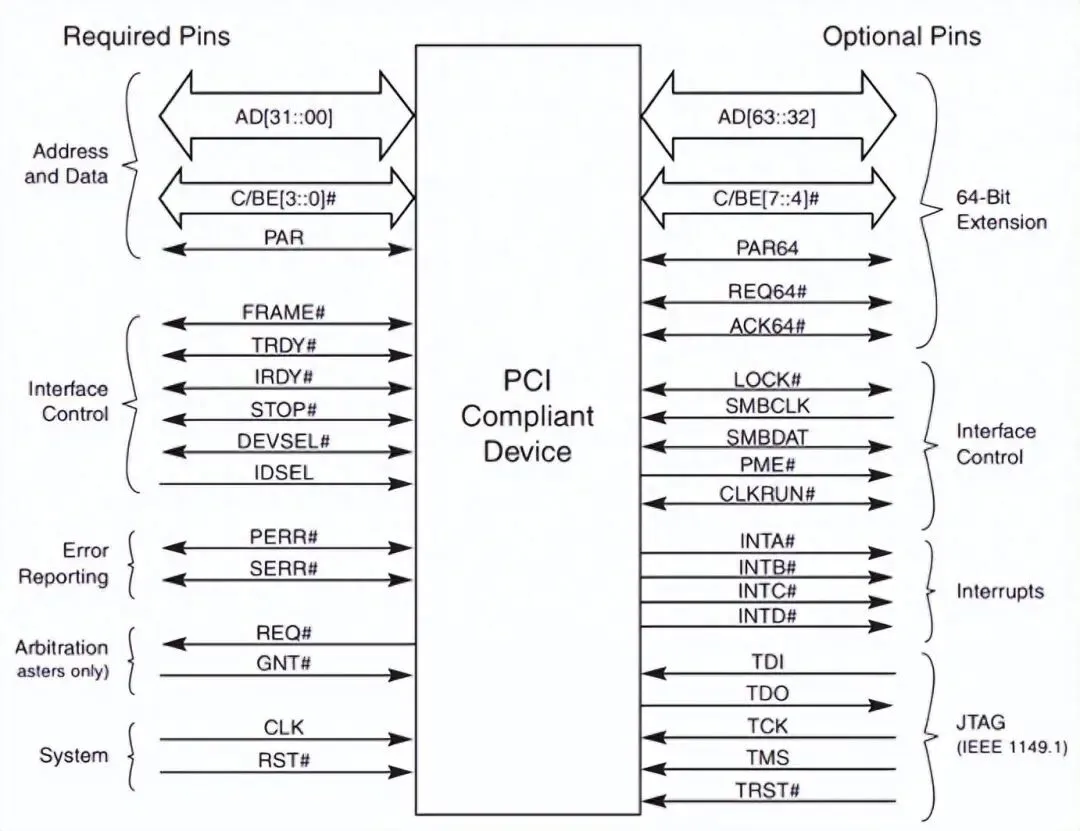

PCI（Peripheral Component Interconnect），外部设备互联，Intel公司提出，主要功能是连接外部设备。PCI引脚如下：

PCI引脚

PCI总线特点如下：

1、PCI总线是并行总线，有32/64根地址线，地址和数据都是通过这32/64根地址线进行传输，分时复用

2、PCI总线上可同时挂载多个设备，设备分为主设备和从设备。主设备一般是主控芯片PCI控制器，需要负责PCI总线上的仲裁

3、PCI设备共享总线，通过片选引脚、地址范围、总线号、设备号、功能号等机制来确定当前和哪个设备通信。

4、PCI总线通信大致分为：配置阶段和地址访问阶段。

5、配置阶段：PCI总线控制器依次扫描连接在PCI总线上的所有设备，访问设备的配置空间，知道设备的类型、要申请的资源，然后给设备分配总线号、设备号、功能号、地址空间，并写进设备的配置空间。

6、地址访问阶段：在配置阶段，给每个PCI设备分配PCI地址范围，并写进设备寄存器，以后设备会监听地址线，当监听到地址线上传输的地址是自己的地址范围，就会处理。

7、PCI采用同步时序协议，信号线里有clk时钟线。

8、PCI有三个相互独立的物理地址空间：内存地址空间、I/O地址空间和配置空间。配置空间是PCI特有的一个物理空间，PCI设备支持即插即用。

9、PCI总线规范定义的配置空间总长度为256字节，前64字节的配置空间称为配置头，对于所有的设备都一样。配置头的主要功能是用来识别设备、定义主机访问PCI卡的访问方式（I/O访问或者存储器访问，还有中断信息），其余192字节称为本地配置空间（设备有关区），主要定义卡上局部总线的特性、本地空间基地址和范围等。

其中：

1）Vendor ID：厂商ID，FFFFh是一个非法厂商ID，根据它判断PCI设备是否存在。

2）Device ID：设备ID，某厂商生产设备的ID，驱动根据Vendor ID和Device ID找对应驱动程序。

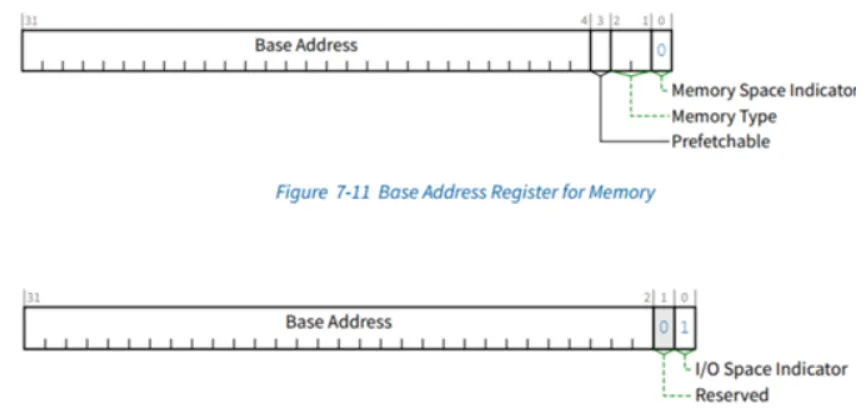

3）Base Address0 ~ 5：简称BAR寄存器，保存PCI设备使用的PCI总线域的基地址。PCI设备复位后，BAR寄存器存放的是设备需要使用的地址空间大小、类型（I/O或MEM），如果是MEM则是否可预取（Prefectchable是否为1）

4）IRQ Line：IRQ 编号，支持管理24个中断。

5）IRQ Pin：中断引脚，PCI有4个中断引脚，该寄存器表示该设备连接的是哪个引脚。

PCI枚举过程：尝试所有的BUS/DEV/FUNC组合，判断厂商ID是否为FFFFh。

访问配置空间方法：

通过访问0xCF8h/0xCFCh端口实现。

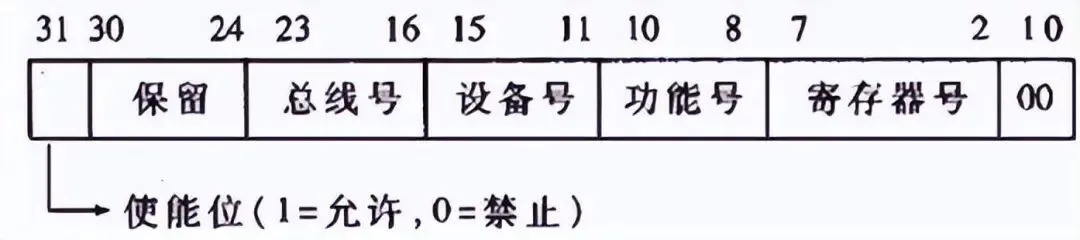

1）0xCF8h：CONFIG_ADDRESS，PCI配置空间地址端口。CONFIG_ADDRESS寄存器格式：

31: Enable位

23~16：总线号

15~11：设备号

10~8：功能号

7~2：配置空间寄存器编号

1~0：0

2）0xCFCh：CONFIG_DATA，PCI配置空间数据端口。

二、PCIE介绍

PCIE(PCI Express)是在PCI的基础上发展而来，是目前PC和嵌入式系统中最常用的高速总线，PCIE与PCI是软件向后兼容，PCI的系统软件可以用在PCIe系统中。

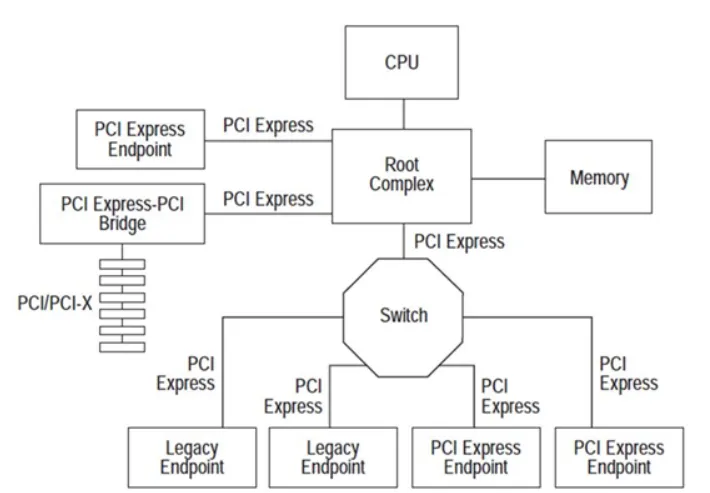

PCIE采用的是树形拓扑结构，体系架构包括：root complex，switch、bridge和endpoint等类型的PCIE设备组成。PCIE总线拓扑结构如下：

Root Complex：根复合体，简称RC，CPU和PCIE之间的接口。RC位于PCIE倒立拓扑的根，并代表CPU与系统的其余部分进行通信。PCIE端口在配置空间中被标记为根端口。

Bridge：桥提供了与其他总线（如：PCI或PCI-X）的接口，允许旧的PCI或PCI-X卡插入新系统。反向桥接允许一个新的PCIE卡插入一个旧的PCI系统。

Switch：提供扩展或聚合能力，允许更多的设备连接到一个PCIE端口。充当包路由器，根据地址或其他路由信息识别给定包需要走哪条路径。是一种PCIE转PCIE的桥。

Endpoint：PCIE总线系统拓扑结构中的最末端，一般作为总线操作的发起者（initiator）或终结者（Completes）。Endpoint只能接受来自上级拓扑的数据包或向上级拓扑发送数据包。

PCIe插槽集中在PCIex1/x4/x8/x16四种上。

1）PCIex1插槽的长度是最短的，数据针脚14个。主要用途：独立网卡、独立声卡和USB3.0/3.1扩展卡。

2）PCIex4和x8插槽一样，现在多数做成PCIex16插槽，或扩展为M.2接口，用于安装M.2 SSD、M.2无线网卡。

3）PCIex8，为了兼容性PCIex8插槽通常做成PCIex16插槽的形式，但数据针脚只有一半是有效的。

4）PCIex16插槽主要用于显卡以及RAID阵列卡，向下兼容x1/x4/x8级别的设备。

在PCI总线中，所有需要提交中断请求的设备，必须能通过INTx引脚提交中断请求，MSI机制是一个可选机制。而PCIE总线中，PCIE设备必须支持MSI或MSI-X中断请求机制，而可以不支持INTx中断消息。

在PCIE总线中，MSI和MSI-X中断机制使用存储器写请求TLP向处理器提交中断请求。

三、PCIE地址空间

PCIE有三种主要的地址空间：memory-space，IO space和configuration space。

1）Memory space：数据存储内存空间（refetchable 和 Non-Prefetchable Memory Space）

2）IO Space：用于访问IO设备的内部寄存器/存储，已被MMIO机制代替，访问方式和Memory相同，且也分（refetchable 和 Non- Prefetchable Memory range）

3）Configuration Space：配置空间，通过bar寄存器控制Memory space映射

四、PCI和PCIE差异

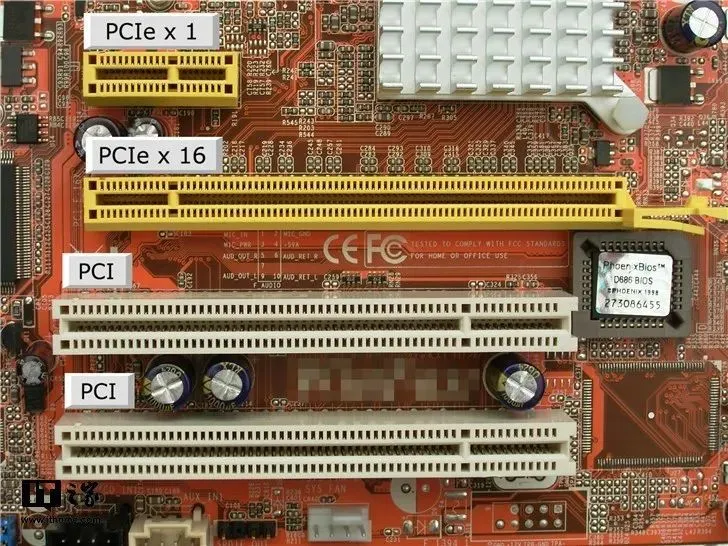

1） 颜色

PCI接口通常是白色，PCIE接口一般用其他颜色。

2） 长度

PCIE接口要比PCI接口长。

3） 兼容性

PCIE在软件层面上兼容目前的PCI技术和设备。

4） 速度

PCI的工作频率：33MHZ和66MHZ，最大吞吐率264MB/s（66MHZ*32BIT/8）。

PCI-X的工作频率：66MHZ/100MHZ和133MHZ，最大吞吐率1064MB/s（133MHZ*64BIT/8）。

5） 传输方式

PCI是并行数据传输，一次传输4/8字节，半双工。

PCIE是串行数据传输，全双工。

6） 硬件

PCI信号是普通电平。

PCIE信号是差分电平。

7） 链路

PCI是总线的连接方式。

PCIE是点对点的连接方式。

8） 编码方式

PCIE gen1和gen2采用8bit/10bit编码方式，gen3以后采用128b/130b的编码方式。

9） Inbound和outbound

PCIE设备和系统内存相互访问时，outbound是指CPU到设备方向；inbound是指device到RC（CPU端）方向。CPU读写RC端的寄存器时，属于偏上系统的范围，不属于inbound或outbound。

10）PCI配置空间

PCI设备拥有256B的配置空间，PCIE还提供了另外4KB的扩展。256B的配置空间中前64B是规范的，其他是各厂商自己定义的。

PCI设备地址：

10.1）总线号：厂家ID

10.2）设备号：设备ID

10.3）功能号：设备类

11） PCIE配置空间

PCIE一共支持256条bus，32个dev和8个fun，和PCI相同。

PCIE设备发展向前兼容PCI，每个设备的配置空间前256B是PCI空间，后（4K-256）B的空间是PCIE控制空间。

Linux用同一套驱动代码处理PCI和PCIE驱动，只需要在配置、传输等底层操作去区分两种总线协议。

五、PCIE驱动

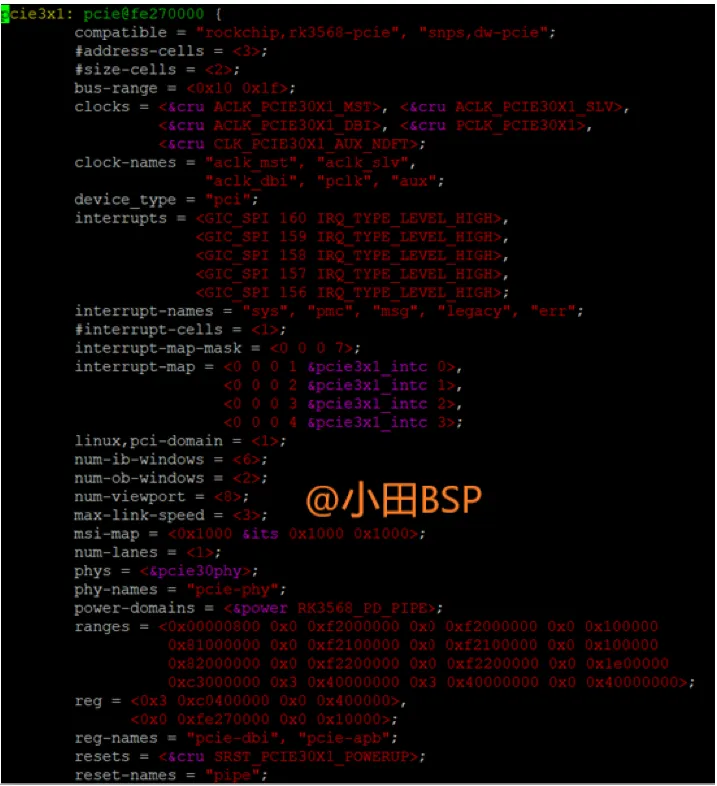

以RK3568 PCIE RC驱动为例。

1）compatible = "rockchip,rk3568-pcie", "snps,dw-pcie"

PCIE接口使用的是RC模式；EP模式

2）bus-range = <0x10 0x1f>

PCI bus地址范围从0x10到0x1f。

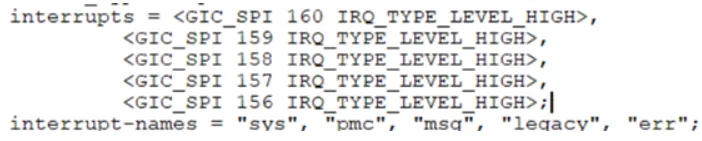

3）interrupts

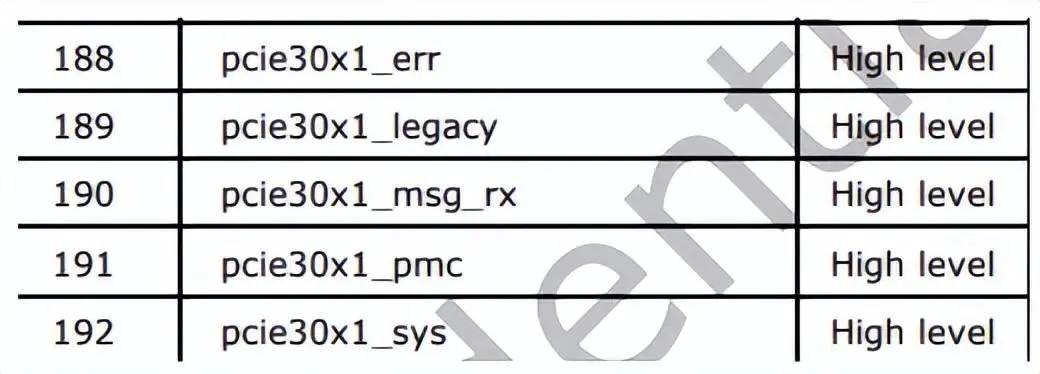

中断号和中断名称。对应RK3568 中断号如下（-32）：

4）interrupt-map-mask 和 interrupt-map

interrupt-map-mask 和 interrupt-map：标准PCI属性值，对应INTA ~ INTD(legacy 中断)

5）num-lanes = <1>

PCIE设备所使用的lane数量，默认不需要调整，软件自动探测并关闭不需要的lane以节省功耗。

6）max-link-speed = <3>

PCIE带宽版本，1表示Gen1;2表示Gen2；3表示Gen3，无需配置。

7）reset-gpios = <&gpio2 RK_PD6 GPIO_ACTIVE_HIGH>

PCIE接口的perst#复位信号，插槽和焊贴设备，都需要。必须配置。

8）msi-map = <0x1000 &its 0x1000 0x1000>

PCIE设备映射到MSI控制器，格式和介绍如下：

9）phys = <&pcie30phy>

使用的PCIE PHY。

10）power-domains = <&power RK3568_PD_PIPE>

PCIE电源域

11）reg 和 reg-names

PCIE-dbi（映射总线上设备的配置空间地址）和PCIE-apb（PCIE控制器地址）寄存器地址和范围

12）rangs

功能：设备将CPU域地址映射到PCIE域地址

格式：

<映射类型（第1个字段） PCIe基地址（第2~3字段）CPU域基地址（第4~5字段）映射区域大小（第6~7字段）>

0x81000000：表示IO空间

0x82000000：表示MEM空间 (non-prefetchable)

13）vpcie3v3-supply = <&pcie30_3v3>

PCIE外设的3V3供电。PCIE phy使用1.8V或0.9V供电。

Linux系统查看PCI设备的命令：lspci，PCI逻辑地址：XX:YY:Z分别表示总线号：设备号：功能号。一个PCI域能容纳256个总线，每个总线可支持32个PCI设备，每个PCI设备可容纳8个PCI功能。

lspci -t：显示树状结构

lspci -x：显示配置空间前64字节的内容

lspci -s：指定PCI设备
