Linux引脚复用技术与Pinctrl子系统实现详解

  • 2026-10-11 07:55:48
Linux引脚复用技术与Pinctrl子系统实现详解

1. 引脚复用的硬件背景与演进

现代片上系统（SoC）在单一硅芯片内集成通用处理器核心、片上存储器、各类外设控制器、高速接口与多媒体模块，形成高度整合的硬件计算平台。受制于封装工艺、物理尺寸、成本与散热条件，芯片对外可提供的物理引脚数量存在严格上限，无法为每一个内部硬件模块提供独立专用的信号引脚。
在嵌入式处理器发展初期，片上外设数量较少，引脚功能固定且一对一分配给对应硬件模块，硬件设计直接将专用引脚与外设连接，系统启动后无需对引脚功能进行重新配置。随着半导体工艺的提升，SoC集成度呈指数级提升，内部可支持的UART、SPI、I2C、以太网、SDIO、显示接口、音频接口等模块数量远超物理引脚总数，单一引脚必须承担多种硬件功能，引脚复用（Pin Muxing）技术由此成为现代SoC设计的必需环节。
引脚复用的核心价值是在软件控制下，通过配置寄存器，动态选择同一物理引脚的功能，使有限的引脚资源服务于多组不同的外设模块。例如，同一组引脚可在一种工作模式下作为UART收发接口，在另一种模式下切换为SPI总线，或配置为通用GPIO端口。
与此同时，引脚复用的配置方式从早期硬编码、厂商私有接口，逐步走向标准化、统一化的操作系统内核管理模型。

2. 引脚复用的硬件实现原理

2.1 硬件组成结构

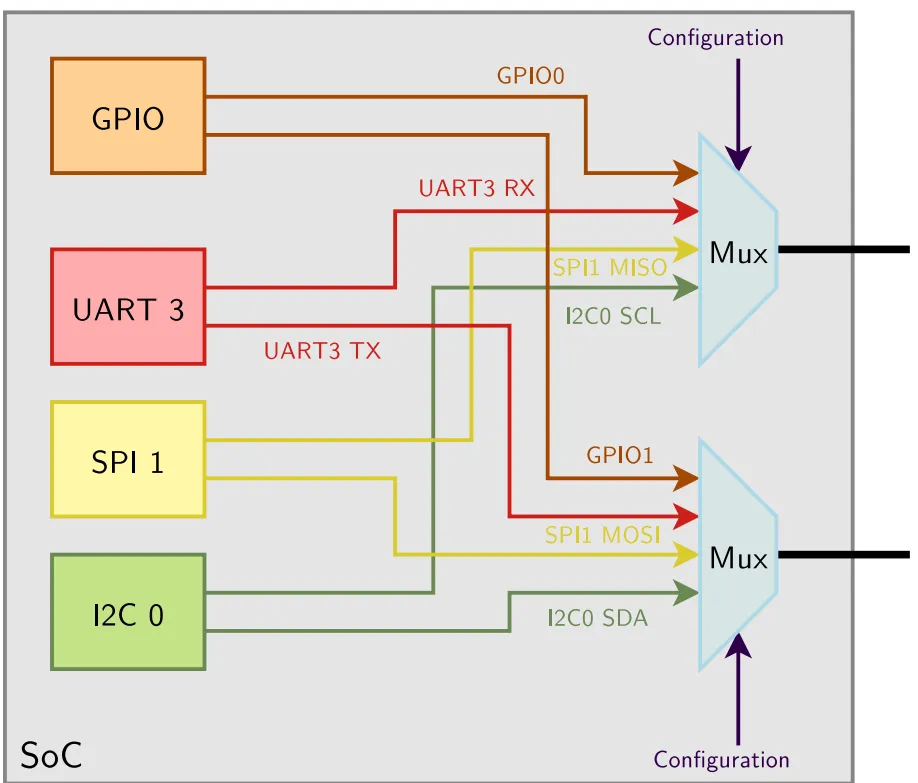

SoC内部实现引脚复用的核心硬件单元包括：物理引脚焊盘、多路选择器（MUX）、引脚功能控制寄存器、电气属性配置寄存器、输入输出缓冲电路。多路选择器是功能切换的核心，其输入端连接不同外设模块的信号通路，输出端连接至物理引脚，通过配置寄存器的值选择某一路输入导通。
引脚功能控制寄存器采用内存映射I/O（MMIO）方式寻址，CPU通过标准的load/store指令完成读写，实现功能选择。电气属性配置寄存器用于设置上拉/下拉电阻、开漏/推挽输出、驱动强度、输入使能、输出使能等参数，保证不同电气标准的外设可靠工作。

2.2 控制逻辑与约束

引脚复用的硬件操作本质是向指定MMIO寄存器写入功能选择值与电气配置值。多数SoC采用独立寄存器控制单个引脚，部分低成本平台会将多个引脚的控制位合并为一组寄存器。
引脚复用在硬件层面存在严格约束：同一引脚同一时刻只能归属一种功能，不支持并行复用；部分外设模块受内部硬件路由限制，仅能映射到固定的引脚集合；不同功能对应不同的电气约束，如I2C必须配置为开漏输出且使能上拉。

2.3 电气配置对复用的影响

引脚电气属性与功能复用强相关。推挽输出适用于高速同步接口，开漏输出配合外部上拉适用于I2C等多主设备总线，上拉/下拉配置用于避免空闲状态电平浮动。这些配置与功能选择由同一组寄存器控制，因此引脚复用与电气配置必须统一管理，这也是Pinctrl子系统将二者整合的硬件依据。

3. 引脚复用管理的历史演进与标准化需求

3.1 早期管理方式的缺陷

在Linux 2.6早期版本中，内核未提供统一的引脚管理框架，引脚复用配置存在三种典型方式：设备驱动直接读写硬件寄存器、板级启动代码固化配置、芯片厂商提供私有API。这些方案带来如下工程问题：
  • 资源冲突：多个驱动同时配置同一引脚，导致功能异常、总线锁死或系统崩溃；
  • 代码冗余：同类外设驱动重复实现引脚配置逻辑，维护成本高；
  • 可移植性差：私有接口不具备跨平台能力，驱动移植需重写硬件相关代码；
  • 调试困难：配置逻辑分散在启动流程、驱动、平台代码中，故障难以定位；
  • 功耗不友好：无法根据设备状态动态切换引脚配置，增加系统待机功耗。

3.2 统一框架的诞生

Linux内核社区借鉴时钟、电源、GPIO子系统的设计模型，于2.6.37版本正式引入引脚控制子系统（Pinctrl Subsystem），实现引脚复用、电气配置、资源管理、状态切换的统一抽象。其核心目标包括：屏蔽硬件寄存器差异、集中管理引脚资源避免冲突、解耦设备驱动与底层硬件、支持运行时动态状态切换、与设备树（Device Tree）深度融合。

4. Linux内核Pinctrl子系统概述

4.1 核心功能

Pinctrl子系统是内核用于统一管理SoC引脚资源的标准框架，承担以下功能：
  • 引脚复用管理：动态配置引脚归属的硬件功能；
  • 引脚配置管理：统一设置电气参数，包括上拉/下拉、驱动强度、开漏等；
  • 引脚分组管理：将相关引脚归为逻辑组，支持批量配置；
  • 多状态管理：支持default、sleep、idle等状态，满足电源管理需求；
  • 资源冲突检测：统一分配引脚，拒绝重复占用；
  • 调试接口：通过debugfs输出引脚状态与配置信息。

4.2 设计模型

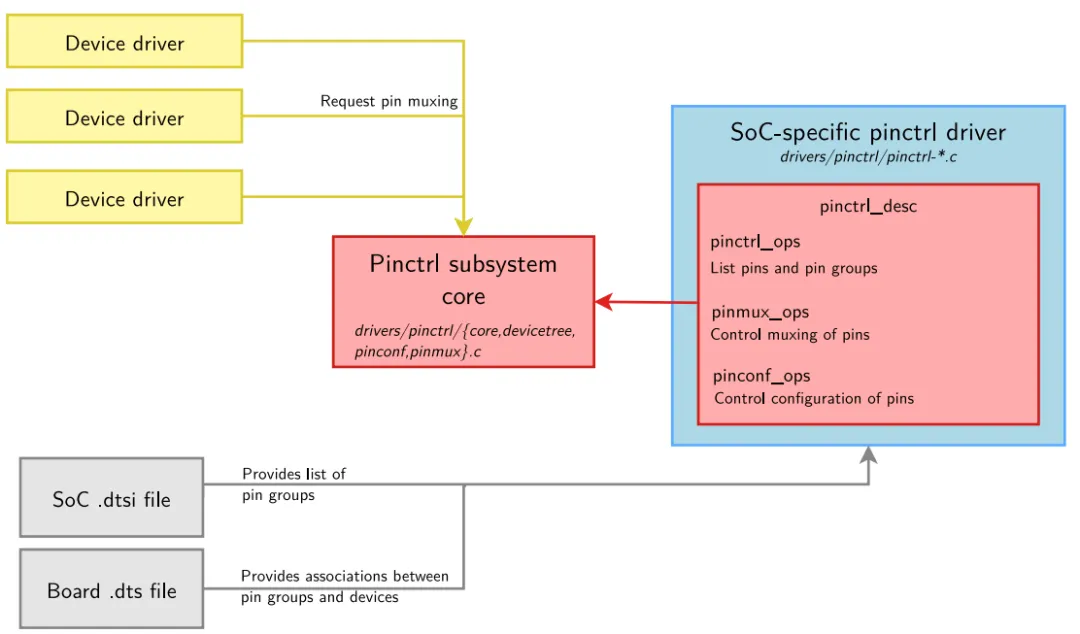

Pinctrl采用提供者–消费者模型：
  1. 提供者：引脚控制器驱动，由芯片厂商实现，枚举引脚、分组、功能与寄存器操作；
  2. 消费者：各类设备驱动，通过声明方式申请引脚状态，由子系统自动完成配置。
子系统严格遵循硬件描述与软件逻辑分离原则，所有引脚硬件信息通过设备树描述，内核代码保持平台无关。

4.3 代码组织结构

Pinctrl子系统核心代码位于drivers/pinctrl/：
  • pinctrl-core.c：核心逻辑、资源管理、API实现；
  • pinctrl-devicetree.c：设备树解析与绑定；
  • pinctrl-utils.c：分组、冲突检测等工具函数；
  • pinctrl-.c：各平台厂商驱动； 头文件位于include/linux/pinctrl/，对外提供统一接口。

5. Pinctrl子系统核心数据结构

5.1 引脚描述

struct pinctrl_pin_desc {    unsigned int number;     /* 全局唯一引脚编号 */    const char *name;        /* 引脚名称 */    const void *drv_data;    /* 驱动私有数据 */};

5.2 引脚分组

struct pin_group {    const char *name;    const unsigned int *pins;    unsigned int nr_pins;    const unsigned int *funcs;    unsigned int nr_funcs;};

5.3 引脚功能

struct pin_function {    const char *name;    const unsigned int *groups;    unsigned int nr_groups;};

5.4 控制器描述

struct pinctrl_desc {    struct device *dev;    const struct pinctrl_pin_desc *pins;    unsigned int npins;    const struct pinctrl_ops *pctlops;    const struct pinmux_ops *pmxops;    const struct pinconf_ops *confops;    struct module *owner;};

5.5 操作回调集合

  • pinctrl_ops：枚举分组、设备树节点映射；
  • pinmux_ops：功能选择、分组配置；
  • pinconf_ops：电气参数读取与设置。

5.6 状态管理

struct pinctrl_state {    const char *name;    struct list_head settings;};struct pinctrl {    struct device *dev;    struct list_head states;    struct pinctrl_state *state;};

6. Pinctrl子系统软件架构与分层

6.1 三层架构

  • 核心层：实现统一逻辑、资源管理、设备树解析、API导出；
  • 硬件驱动层：厂商实现，对接寄存器与核心层；
  • 消费者层：设备驱动，仅声明需求，不直接操作硬件。

6.2 标准执行流程

  1. 引脚控制器驱动初始化，注册pinctrl_desc；
  2. 内核解析设备树，建立消费者与引脚配置的绑定关系；
  3. 设备探测时，子系统自动配置default状态；
  4. 电源管理事件触发时，自动切换sleep/default状态；
  5. 设备卸载时，自动释放引脚资源。

6.3 与其他子系统协同

Pinctrl与GPIO子系统、电源管理子系统、设备树子系统深度协同：GPIO子系统依赖Pinctrl完成功能切换；电源管理依赖Pinctrl实现低功耗状态；设备树提供硬件描述。

7. 引脚复用的设备树描述规范

7.1 引脚控制器节点

pinctrl: pinctrl@44e10800 {    compatible = "ti,am335x-pinctrl";    reg = <0x44e10800 0x1000>;    #pinctrl-cells = <1>;};

7.2 引脚配置节点

i2c0_pins: i2c0-pins {    pinctrl-single,pins = <        0x170 0x2e        0x174 0x2e    >;};

7.3 消费者设备绑定

i2c0: i2c@44e0b000 {    compatible = "ti,omap4-i2c";    pinctrl-names = "default", "sleep";    pinctrl-0 = <&i2c0_pins>;    pinctrl-1 = <&i2c0_sleep_pins>;};

7.4 绑定规则

  • 引脚配置节点必须属于控制器节点；
  • 消费者通过phandle引用；
  • 支持多状态定义；
  • 配置值必须与芯片数据手册一致。

8. 引脚控制器驱动实现规范

8.1 实现步骤

  1. 枚举全部引脚与分组；
  2. 实现三类操作回调；
  3. 填充pinctrl_desc；
  4. 注册到核心层；
  5. 实现设备树匹配。

8.2 关键回调示例

staticintsoc_pinmux_set_mux(struct pinctrl_dev *pctldev,                             unsigned int selector,                             unsigned int group,                             unsigned int func){    struct soc_pinctrl *ipctl = pinctrl_dev_get_drvdata(pctldev);    const struct soc_pin_group *grp = &soc_groups[group];    unsigned int i;    for (i = 0; i < grp->nr_pins; i++) {        unsigned int pin = grp->pins[i];        void __iomem *reg = ipctl->base + pin_offsets[pin];        unsigned int val = pin_values[pin][func];        writel(val, reg);    }    return 0;}

8.3 驱动注册

staticintsoc_pinctrl_probe(struct platform_device *pdev){    struct soc_pinctrl *ipctl;    ipctl = devm_kzalloc(&pdev->dev, sizeof(*ipctl), GFP_KERNEL);    ipctl->base = devm_ioremap_resource(&pdev->dev,                          platform_get_resource(pdev, IORESOURCE_MEM, 0));    ipctl->desc = &soc_pinctrl_desc;    ipctl->pctldev = devm_pinctrl_register(&pdev->dev, ipctl->desc, ipctl);    platform_set_drvdata(pdev, ipctl);    return 0;}

9. 设备驱动作为消费者的使用流程

9.1 无API方式

绝大多数驱动无需调用Pinctrl API，仅需在设备树声明pinctrl-names与pinctrl-0/1，内核在设备初始化时自动完成配置。

9.2 显式API使用

struct pinctrl *p = devm_pinctrl_get(dev);struct pinctrl_state *s = pinctrl_lookup_state(p, "default");pinctrl_select_state(p, s);

9.3 驱动注意事项

  • 优先使用设备树声明；
  • 状态名称必须与设备树一致；
  • 使用devm API自动释放资源；
  • 休眠时必须切换sleep状态。

10. 结语

引脚复用是现代SoC架构的基础能力，Linux Pinctrl子系统通过标准化、统一化的框架解决了资源冲突、可移植性、功耗与调试等关键问题。从硬件原理、内核架构、设备树绑定、驱动实现到调试排错，引脚复用贯穿嵌入式Linux系统开发全流程。
