一、引言在Tekla Structures的二次开发中，批量操作模型对象是提高建模效率的重要手段。今天我们将通过一个完整的示例代码，讲解如何使用C#代码创建钢梁并实现智能选择功能。
二、完整代码解析// 引入必要的命名空间using Tekla.Structures.Model; // Tekla模型核心功能using Tekla.Structures.Geometry3d; // 三维几何对象using System.Collections; // 集合类支持public class Example{ /// 示例方法：创建多个钢梁并选择其中两个

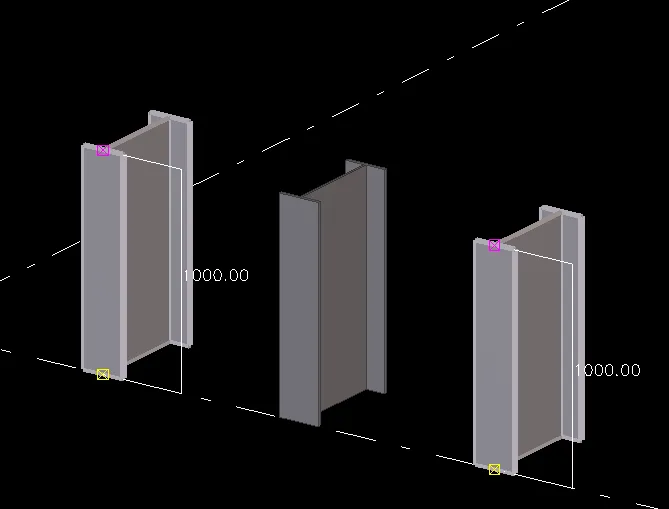

public void Example1() { // 1. 初始化模型对象 // 获取当前活动的Tekla模型实例 Model Model = new Model(); // 2. 创建三个钢梁对象 // 每个钢梁通过起点和终点坐标定义位置 // Y坐标不同（3000,4000,5000），Z轴高度1000mm Beam B = new Beam(new Point(0, 3000, 0), new Point(0, 3000, 1000)); Beam B1 = new Beam(new Point(0, 4000, 0), new Point(0, 4000, 1000)); Beam B2 = new Beam(new Point(0, 5000, 0), new Point(0, 5000, 1000)); // 3. 设置钢梁截面属性 // 使用热轧H型钢截面：HN500*200*10*16 B.Profile.ProfileString = "HN500*200*10*16"; B1.Profile.ProfileString = "HN500*200*10*16"; B2.Profile.ProfileString = "HN500*200*10*16"; // 4. 将钢梁插入到模型中 // 执行后钢梁才会真正出现在Tekla模型中 B.Insert(); B1.Insert(); B2.Insert(); // 5. 创建选择集合 // 使用ArrayList存储需要选择的对象 ArrayList ObjectsToSelect = new ArrayList(); // 6. 添加特定对象到选择集 // 只选择第一个(B)和第三个(B2)钢梁，跳过中间的B1 ObjectsToSelect.Add(B); // 添加Y=3000的钢梁 ObjectsToSelect.Add(B2); // 添加Y=5000的钢梁 // 7. 创建模型选择器并执行选择 // 初始化模型选择器对象 Tekla.Structures.Model.UI.ModelObjectSelector MS = new Tekla.Structures.Model.UI.ModelObjectSelector(); // 执行选择操作，选中的对象在Tekla界面会高亮显示 MS.Select(ObjectsToSelect); // 8. 提交模型更改 // 确保所有操作生效并更新模型数据库 Model.CommitChanges(); }}三、技术要点详解1. 坐标系统- 代码中使用毫米为单位- `Point(x, y, z)`定义三维坐标点- 所有钢梁沿Z轴方向，高度1000mm2. 截面属性设置- `ProfileString`属性接受标准Tekla截面名称- "HN500*200*10*16"表示： - H型钢，高度500mm，宽度200mm - 腹板厚度10mm，翼缘厚度16mm3. 选择机制- `ModelObjectSelector`是Tekla的选择控制器- `Select()`方法可批量选择多个对象- 被选择的对象在Tekla界面会高亮显示4. 集合的使用- 使用`ArrayList`作为容器- 可灵活添加、移除需要选择的对象- 支持不同类型的模型对象混合选择四、实际应用场景场景1：批量修改// 先选择需要修改的对象MS.Select(ObjectsToSelect);// 然后可对这些对象进行批量属性修改场景2：选择性导出// 只选择特定类型的构件// 然后导出为IFC或图纸场景3：自动化检查// 选择特定区域或类型的构件// 进行自动化的碰撞检查或规范验证五、注意事项1. 坐标单位：Tekla默认使用毫米，确保坐标值正确2. 模型状态：操作前确保模型已打开且可编辑3. 错误处理：实际开发中应添加try-catch异常处理4. 性能优化：批量操作大量对象时注意内存管理六、扩展学习想要进一步学习Tekla二次开发，可以：1. 尝试修改代码选择不同组合的构件2. 添加材质、等级等其他属性设置3. 探索更多模型对象类型（板、螺栓、焊缝等）4. 学习使用`ModelObjectEnumerator`进行条件筛选七、总结通过这个简单示例，我们可以看到Tekla二次开发如何将重复性操作自动化。掌握批量选择和操作技巧，能显著提高钢构详图的设计效率。希望这个示例能为你的Tekla开发之旅提供良好起点！
