Python实现空间移动窗口+时间序列逐像元的RF+shap分析识别出主要驱动因子

# =========================================================================================# ====================================== 1. 环境设置 =======================================# =========================================================================================import osimport reimport numpy as npimport rasteriofrom tqdm import tqdmfrom sklearn.ensemble import RandomForestRegressorfrom sklearn.metrics import r2_score, mean_squared_errorimport shapfrom concurrent.futures import ProcessPoolExecutorimport multiprocessingfrom sklearn.model_selection import train_test_split, GridSearchCVimport pandas as pd

# =========================================================================================# ======================================2.基础参数配置 =======================================# =========================================================================================output_dir = r"3_CenterPixelCheck"  #输出路径os.makedirs(output_dir, exist_ok=True)  #创建输出目录target_var_name = "JS"  #目标变量feature_var_names = ["QW", "RZ"]  #特征变量#将特征变量名映射到特定的数字标签，用于最后的结果feature_numerical_labels = {    "QW": 1,    "RZ": 2,}#量的有效数据范围valid_ranges = {    "JS": (0, 100),    "QW": (-100, 100),    "RZ": (0, 1000),}#最少有效时间序列长度min_observations_required = 10#每个变量对应的栅格数据文件所在的文件夹路径variable_folder_paths = {    "JS": r"JS",    "QW": r"QW",    "RZ": r"RZ",}# 定义随机森林的超参数搜索空间param_grid = {    'n_estimators': [5, 10],    'max_depth': [1]}#定义随机森林回归模型的参数rf_params = {    'random_state': 0,    'n_jobs': 1}excel_output_dir = os.path.join(output_dir, "excel_output")  #Excel输出目录os.makedirs(excel_output_dir, exist_ok=True)  #创建Excel输出目录#主要是怕数据太多一个装不下MAX_ROWS_PER_EXCEL = 1000000  #设置每个Excel文件的最大行数current_excel_file_index = 0  #当前Excel文件索引excel_data = []  #用于存储当前批次的Excel数据WINDOW_SIZE = 5  #窗口设置

# =========================================================================================# ====================================== 3. 读取栅格数据的函数=======================================# =========================================================================================def read_raster(path):    with rasterio.open(path) as src:  #使用rasterio打开指定路径的栅格文件        data = src.read(1).astype(np.float32)  #读取第一个波段的数据，并将其数据类型转换为float32        nodata = src.nodata  # 获取栅格文件定义的NoData值        if nodata is not None:  # 如果文件定义了NoData值            data[data == nodata] = np.nan  # 将数组中等于NoData值的所有像元替换为NumPy的NaN        return data, src.meta  # 返回读取的数据数组和栅格文件的元数据信息

# =========================================================================================# ====================================== 4. 写入栅格数据的函数=======================================# =========================================================================================def write_raster(path, array, meta):    meta_copy = meta.copy()  # 复制元数据字典，以避免修改原始元数据    # 更新元数据    meta_copy.update({        'count': 1,  #输出栅格的波段数为1        'dtype': 'float32',  #输出栅格的数据类型        'nodata': np.nan,  #输出栅格的NoData值        'compress': 'lzw'  #输出栅格的压缩方式    })    with rasterio.open(path, 'w', **meta_copy) as dst:  #以写入模式('w')打开指定路径的栅格文件，并传入更新后的元数据        dst.write(array.astype(np.float32), 1)  # 将数据数组转换为float32类型后写入栅格文件的第一个波段

# =========================================================================================# ====================================== 5.查找特定变量相关文件的函数=======================================# =========================================================================================def find_variable_files(var_name_to_match, specific_variable_folder_path):    matched = {}  #用于存储匹配到的年份及其对应的文件路径    #正则表达式，用于匹配文件名格式：年份 + 变量名 + ".tif"或".tiff"    pattern = re.compile(r"(\d{4})" + re.escape(var_name_to_match) + r"\.(tif|tiff)", re.IGNORECASE)    for root, _, files in os.walk(specific_variable_folder_path):  # 遍历指定文件夹及其所有子文件夹        for file in files:  # 遍历当前文件夹下的所有文件            m = pattern.fullmatch(file)  #匹配当前文件名            if m:  # 如果文件名与模式完全匹配                year = m.group(1)  # 提取正则表达式捕获的第一个组，即四位数字年份                matched[year] = os.path.join(root, file)  # 将年份和对应的完整文件路径存入字典    return matched  # 返回包含年份和文件路径的字典

# =========================================================================================# =========================6.定义加载变量栅格数据堆栈并进行过滤的函数=======================================# =========================================================================================def load_variable_stack(var_name, paths_config, range_dict):    if var_name not in paths_config:  # 检查变量名是否存在于路径配置字典中        raise FileNotFoundError(f"未配置变量 '{var_name}' 路径")    files_map = find_variable_files(var_name, paths_config[var_name])  # 查找该变量对应的所有栅格文件    if not files_map: # 如果没有找到文件        raise FileNotFoundError(f"在路径 '{paths_config[var_name]}' 中没有找到变量 '{var_name}' 的文件。")    dates = sorted(files_map.keys())  # 获取所有文件的年份并进行排序    stack = []  #用于存储读取的各年份栅格数据数组    meta0 = None  #用于存储第一个读取的栅格文件的元数据作为参考，用于数据结果使用    vmin, vmax = range_dict[var_name]  #获取该变量的有效值范围 (最小值, 最大值)    for d in tqdm(dates, desc=f"加载 {var_name}"):  #遍历排序后的年份，使用tqdm显示加载进度        arr, meta = read_raster(files_map[d])  # 读取对应年份的栅格数据和元数据        invalid = (arr < vmin) | (arr > vmax)  # 创建一个布尔掩码，标记出超出有效值范围的像元        arr[invalid] = np.nan  # 将无效像元的值设为NaN        if meta0 is None:  # 如果是第一次读取文件            meta0 = meta  # 保存当前文件的元数据作为参考元数据        stack.append(arr)  # 将处理后的数据数组添加到堆栈列表中    if not stack:  # 如果没有加载到任何数据        raise ValueError(f"'{var_name}' 没有加载到任何数据")  #抛出值错误    return np.stack(stack), dates, meta0  # 将列表中的所有数组堆叠成一个NumPy数组，并返回该数组、年份列表和参考元数据

# =========================================================================================# =========================7. 提取窗口数据的函数=======================================# =========================================================================================def extract_window(data, row, col, window_radius, padding_value_unused):    height, width = data.shape  # 获取栅格数据的高度和宽度    # 计算窗口的边界    row_start = max(0, row - window_radius)  # 窗口起始行索引    row_end = min(height, row + window_radius + 1)  # 窗口结束行索引    col_start = max(0, col - window_radius)  # 窗口起始列索引    col_end = min(width, col + window_radius + 1)  # 窗口结束列索引    # 提取窗口区域的数据    window = data[row_start:row_end, col_start:col_end]    return window  # 返回提取的窗口数据

# =========================================================================================# =========================8. 定义处理栅格数据中单行的函数======================================# =========================================================================================def process_row(args):    (        i, H, W, target, feats, data_dict, min_samples_for_window_model,        model_params_dict, feature_labels_param, param_grid,        current_window_radius, current_padding_value, min_valid_points_for_center_target_ts    ) = args    # 初始化当前这一行对应的结果数组（R2, RMSE, SHAP等），默认都是NaN    model_data = []  # 用于收集要写入Excel的详细数据    for j in range(W):  # 遍历这一行中的每一个像元（列循环）        y_center_pixel_timeseries = y_stack[:, i, j]        if np.sum(~np.isnan(y_center_pixel_timeseries)) < min_valid_points_for_center_target_ts:            continue        # 提取目标变量(Y)在所有时间步的空间窗口        y_pixel_windows_at_t = [extract_window(y_stack[t, :, :], i, j, current_window_radius, current_padding_value).flatten()                                for t in range(y_stack.shape[0])]        valid_mask = ~np.isnan(y_pixel) & ~np.isnan(X_pixel).any(axis=1) # 去除包含NaN的样本        if valid_mask.sum() < min_samples_for_window_model: # 样本量不足则跳过            continue        yv = y_pixel[valid_mask]        Xv = X_pixel[valid_mask]        # 检查方差是否为0（如果是常数，无法训练）        if np.nanstd(yv) == 0 or any(np.nanstd(Xv[:, k]) == 0 for k in range(Xv.shape[1])):            continue        # 划分训练/验证集        X_train, X_val, y_train, y_val = train_test_split(Xv, yv, test_size=0.3, random_state=0)        # 使用网格搜索(GridSearchCV)寻找最佳超参数        grid_search = GridSearchCV(RandomForestRegressor(random_state=0, n_jobs=1),                                       param_grid, cv=2, scoring='r2', n_jobs=1)        grid_search.fit(X_train, y_train)        best_model = grid_search.best_estimator_ # 获取最佳模型        pred = best_model.predict(X_val)        r2_current = r2_score(y_val, pred)        rmse_current = np.sqrt(mean_squared_error(y_val, pred))        # 将结果存入数组        r2_r[j] = r2_current        rmse_r[j] = rmse_current        explainer = shap.TreeExplainer(best_model)        shap_values_pixel_all_points = explainer.shap_values(Xv)        # 计算平均 SHAP 值，代表特征对结果的平均影响方向和强度        mean_shap_for_pixel_model = np.nanmean(shap_values_pixel_all_points, axis=0)        mean_abs_shap_for_pixel_model = np.nanmean(np.abs(shap_values_pixel_all_points), axis=0)        model_data.append({ ... })    return i, r2_r, rmse_r, shap_values_r, shap_values_abs_r, max_shap_feature_label_r, model_data

# =========================================================================================# =========================9. excel文件保存函数=====================================# =========================================================================================def save_to_excel(data, filename):    output_dir_excel = os.path.dirname(filename)  #获取文件名所在目录    if not os.path.exists(output_dir_excel):  # 如果目录不存在        os.makedirs(output_dir_excel, exist_ok=True)  #创建目录    df = pd.DataFrame(data)  # 将数据列表转换为pandas DataFrame    df.to_excel(filename, index=False, engine='openpyxl')  # 保存到Excel文件

# =========================================================================================# =========================10主运行函数=====================================# =========================================================================================def run_parallel():    global current_excel_file_index, excel_data     # 将每一行作为一个独立的任务包    tasks = [(r_idx, H, W, target_var_name, feature_var_names, aligned_data, ... ) for r_idx in range(H)]    num_workers = min(multiprocessing.cpu_count(), H, 8 if H > 16 else H if H > 0 else 1) # 智能计算并行进程数    print(f"使用 {num_workers} 个进程并行计算...")    #开始并行计算    with ProcessPoolExecutor(max_workers=num_workers) as executor:         # executor.map 会自动将任务分发给多个 CPU 核心        results_list = list(tqdm(executor.map(process_row, tasks), total=H, desc="逐行随机森林、SHAP与最大特征分析"))    # 初始化全图大小的空数组    r2_map = np.full((H, W), np.nan, dtype=np.float32)    for r_idx_res, r2_row, rmse_row, shap_row, ... in results_list:        # 将每一行的计算结果填回全图数组中对应的位置        r2_map[r_idx_res, :] = r2_row        # 处理 Excel 数据，如果数据量过大分卷保存        excel_data.extend(model_data_list_for_row)        while len(excel_data) >= MAX_ROWS_PER_EXCEL:    # 保存最后的 Excel 数据    if excel_data:        save_to_excel(...)    #输出最终的栅格图像    write_raster(..., r2_map, meta_ref)

output_dir = r"RF_SHAP"

2.定义目标：

target_var_name = "JS"  #目标变量

feature_var_names = ["QW", "RZ"]  #特征变量

4.设置变量的有效数据范围：

valid_ranges = {    "JS": (0, 100),    "QW": (-100, 100),    "RZ": (0, 1000),}

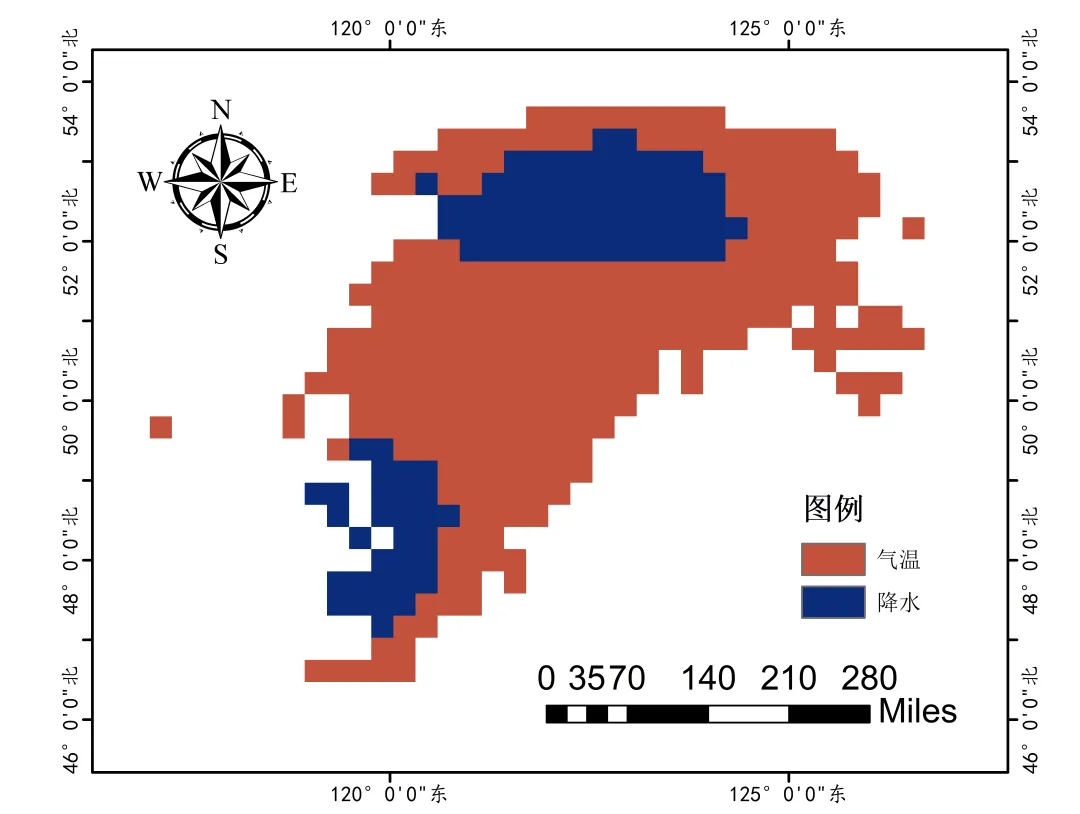

feature_numerical_labels = {    "QW": 1,    "RZ": 2,}

6.定义一下时间序列最短的范围：

min_observations_required = 10

variable_folder_paths = {    "JS": r"\JS",    "QW": r"QW",    "RZ": r"\RZ",}

8.定义模型的超参数：

param_grid = {    'n_estimators': [5, 10],    'max_depth': [1]}
